Caractéristiques	Détails
Type de haut-parleur	Haut-parleur coaxial
Diamètre du haut-parleur	16,5 cm (6,5 pouces)
Puissance maximale	300 Watts
Puissance nominale	60 Watts RMS
Réponse en fréquence	45 Hz - 20 kHz
Sensibilité	90 dB
Impedance	4 Ohms
Matériaux du cône	Cône en polypropylène
Installation	Facile à installer dans la plupart des véhicules
Entretien	Vérifier régulièrement les connexions et nettoyer les grilles
Sécurité	Ne pas dépasser la puissance maximale pour éviter d'endommager le haut-parleur
Garantie	Vérifiez auprès du revendeur pour les conditions de garantie

FOIRE AUX QUESTIONS - XC6640 CLARION

Comment installer correctement le haut-parleur CLARION XC6640 ?

Pour installer le CLARION XC6640, commencez par déconnecter la batterie. Ensuite, utilisez un tournevis pour retirer les anciennes enceintes, puis connectez les fils du haut-parleur aux bornes correspondantes. Fixez le haut-parleur à l'emplacement prévu à l'aide des vis fournies.

Pourquoi le son du CLARION XC6640 est-il faible ?

Si le son est faible, vérifiez d'abord le niveau de volume de votre source audio. Assurez-vous également que les connexions sont bien établies et qu'il n'y a pas de court-circuit. Un réglage incorrect des égaliseurs peut également réduire le volume perçu.

Comment puis-je améliorer la qualité sonore du CLARION XC6640 ?

Pour améliorer la qualité sonore, essayez de régler les paramètres de l'égaliseur de votre autoradio. Positionner les haut-parleurs à des angles optimaux et s'assurer qu'ils sont bien isolés peut également contribuer à une meilleure acoustique.

Le CLARION XC6640 est-il étanche ?

Le CLARION XC6640 n'est pas spécifiquement conçu pour être étanche. Il est recommandé de l'utiliser dans un environnement protégé de l'humidité pour éviter tout dommage.

Que faire si le haut-parleur CLARION XC6640 ne fonctionne pas du tout ?

Si le haut-parleur ne fonctionne pas, vérifiez d'abord les connexions au niveau des fils et de l'autoradio. Testez également le haut-parleur avec une autre source audio pour exclure un problème lié à l'autoradio.

Quel est le diamètre du haut-parleur CLARION XC6640 ?

Le CLARION XC6640 a un diamètre de 16,5 cm.

Est-ce que le CLARION XC6640 est compatible avec tous les autoradios ?

Le CLARION XC6640 est compatible avec la plupart des autoradios standard, mais il est conseillé de vérifier la puissance et les spécifications de votre autoradio pour assurer une compatibilité optimale.

Comment nettoyer les haut-parleurs CLARION XC6640 ?

Pour nettoyer le CLARION XC6640, utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques abrasifs qui pourraient endommager le caoutchouc ou la grille.

MODE D'EMPLOI XC6640 CLARION

Félicitations pour votre achat d'un amplificateur Clarion Série XC. Cette série d'amplificateurs de commutation numérique ultra haute vitesse a été conçue aux États-Unis pour offrir une qualité sonore qui dépasse celle de beaucoup d'amplificateurs de conceptions de classe AB classiques tout en offrant une excellente efficacité.

Lorsqu'il est installé et configuré correctement, l'amplificateur XC apportera un nouveau niveau de réalisme et l'impact de votre système de divertissement mobile. Pour obtenir les meilleures performances de votre amplificateur, Clarion recommande que vous ayez cet amplificateur installé et configuré par un professionnel expérimenté.

TABLE DES MATIÈRES

21 Caractéristiques
22 XC6440 Connexions et Contrôles
23 XC6640 Connexions et Contrôles
24 Planifications et Contraintes d'Installation
25 Explications Fonction Générale
27 Schémas de Câblage Haut-Parleur
29 Distribution du Signal
31 XC6440 Organigramme de Distribution du Signal
32 XC6640 Organigramme de Distribution du Signal
33 Connexions Électriques
34 Installation

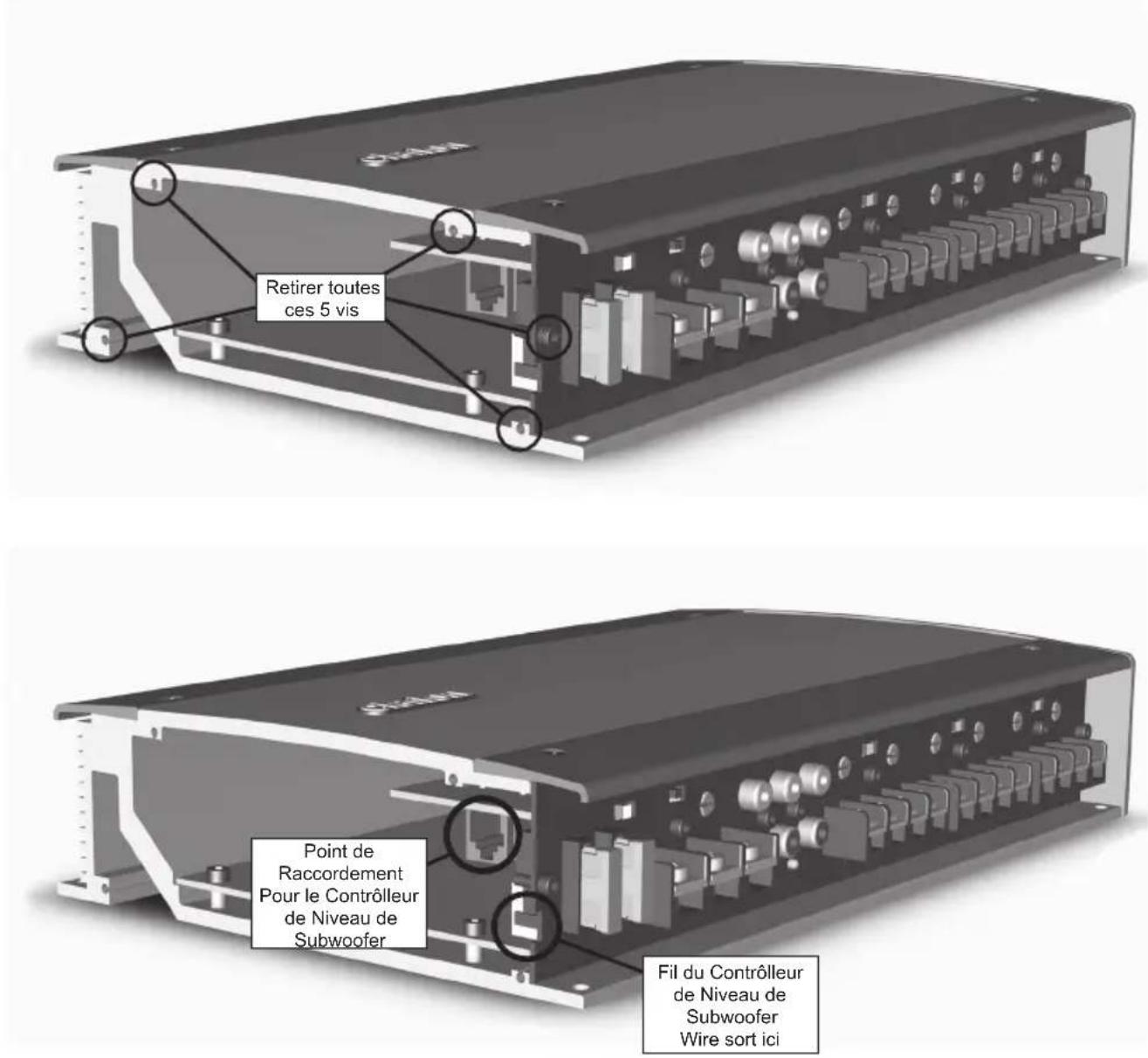

34 Installation du Contrôlleur de Niveau de Sous-Graves
35 Guide de Dépannage

Ce manuel décrit les critères minimaux pour installer les amplificateurs XC6440 et XC6640 de Clarion. L'installation et la configuration de ces amplificateurs peuvent s'avérer relativement complexes. Si vous ne disposez pas des connaissances et des outils nécessaires pour réaliser cette installation, veuillez vous adresser à un marchand agréé Clarion. Conservez le mode d'emploi et votre reçu de caisse pour toute référence ultérieure et information relative à la garantie

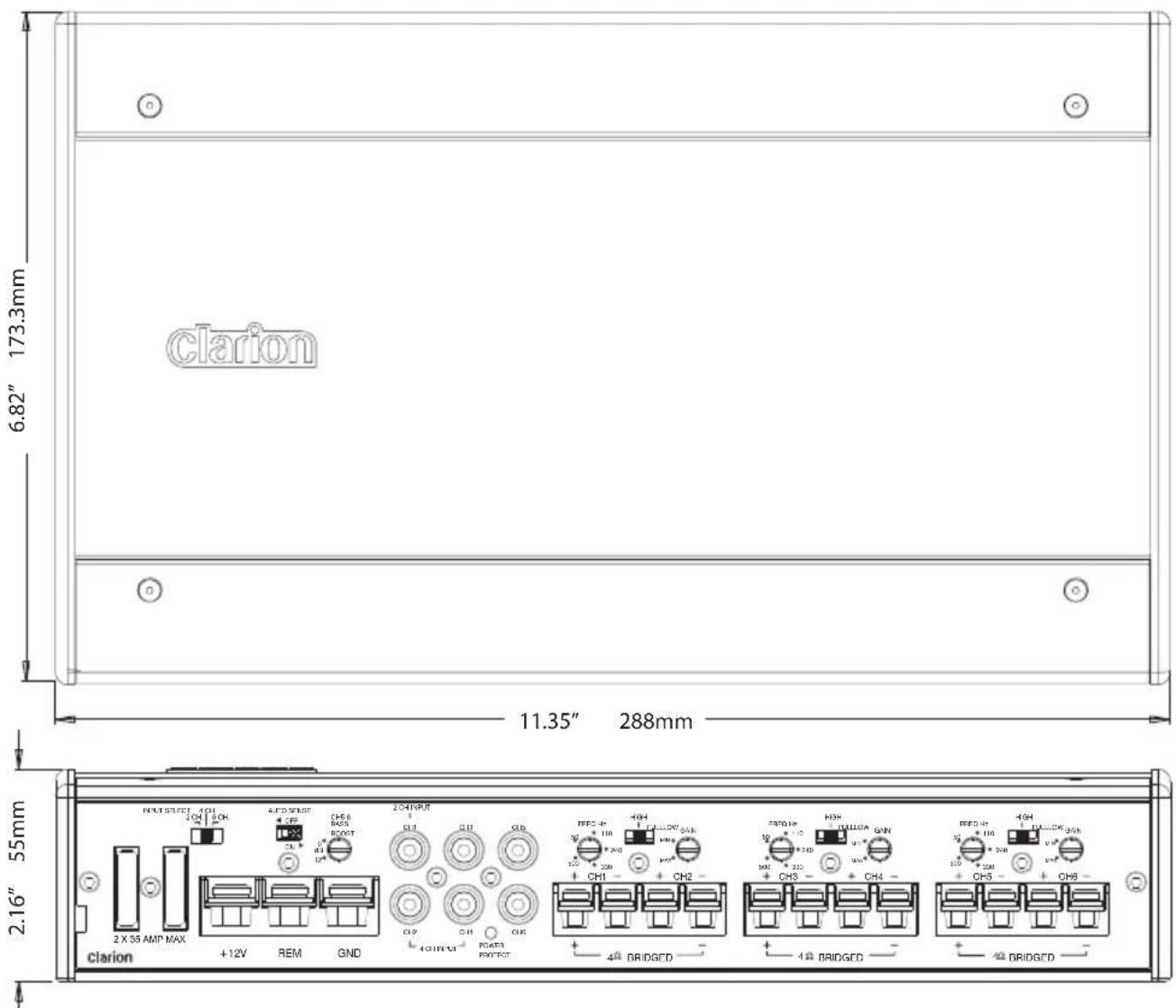

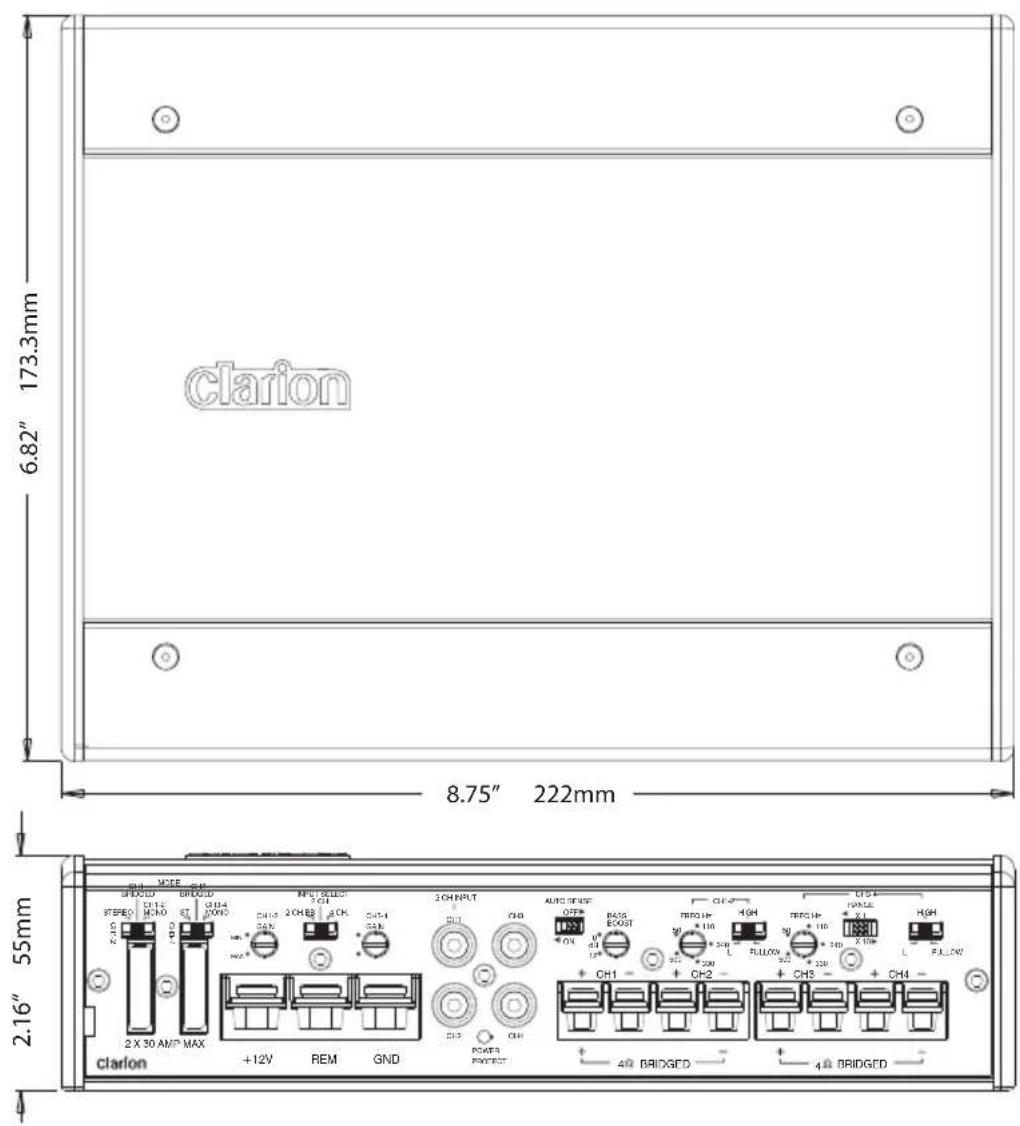

CARACTÉRISTIQUES

Les amplificateurs Clarion série XC sont conçus avec en tête, la performance et la commodité. Grâce à l'utilisation de processeur de signal à la fine pointe de la technologie et d'un traitement et de sortie de signal à grande vitesse, ces amplificateurs offrent un niveau de qualité sonore qui n'a jamais été vu dans un amplificateur de commutation à grande vitesse. La série d'amplificateurs XC incorpore les caractéristiques suivantes:

• Périphériques de sortie Ultra haute vitesse (> 600 kHz) pour une réponse en fréquence étendue
• Alimentation MOFSET à modulation d'impulsions en durée (MID) pour une performance optimale avec une distorsion minimale
• Mise en fonction à distance avec démarrage progressif pour éviter les « coups sourds
• Filtres électroniques variables passe haut/passe bas avec 12dB par pente d'octave
• Circuit variable d'accentuation des basses pour renforcer les signaux atténués
• Stable en stéréo sous 2 ohms, stable ponté sous 4 ohms (amplis multi-canaux)
• Alimentation, haut-parleur et connexions RCA anticorrosion
• Contrôleur de Niveau de Basse Inclus BC2
• Adaptateur entrée de niveau haut-parleur inclus
• Activation par détection automatique pour faciliter l'installation avec l'équipement d'origine
• Carte de circuit imprimé avec revêtement conforme, résistante à la moisissure et aux dommages dus à l'humidité
• Modèle compact avec dissipateur thermique non corrosif en aluminium pour une dispersion efficace de la chaleur

MISE EN GARDE

Les produits Clarion sont capables de produire des niveaux élevés de pression acoustique qui peuvent endommager votre audition et rendre difficile pour le conducteur d'entendre d'autres voitures ou des véhicules d'urgence. Clarion vous veut comme client pour la vie - veuillez être responsable en tout temps en profitant de votre système audio.

Clarion ne prend aucune responsabilité pour toute blessure, perte ou dommage associés à l'utilisation, ou la mauvaise utilisation de ce produit. Veuillez vous référer à la déclaration de garantie incluse pour les détails.

12 34567810911 12 1314 BRIDGED CH2 STEREO CH1-2 CH3-4 MONO ST CH3-4 MONO CH1-2 GAIN MAX INPUT SELECT 2 CH 2 CHLBB 4 CH4 QAIN 2 CH INPUT CH1 CH3 AUTO SENSE OFF ON BASS BOOST 30 dB 12 FREQ Hz CH1-2 HIGH 50 110 240 FREQ Hz FLOWLOW 500 110 330 FREQ Hz FLOWLOW X1 10 HIGH + CH1 - + CH2 - + CH3 - + CH4 - POWER PROTECT Clarion +12V REM GND + 4Ω BRIDGED - + 4Ω BRIDGED - 15 16 17 18 19 20 21 22 23

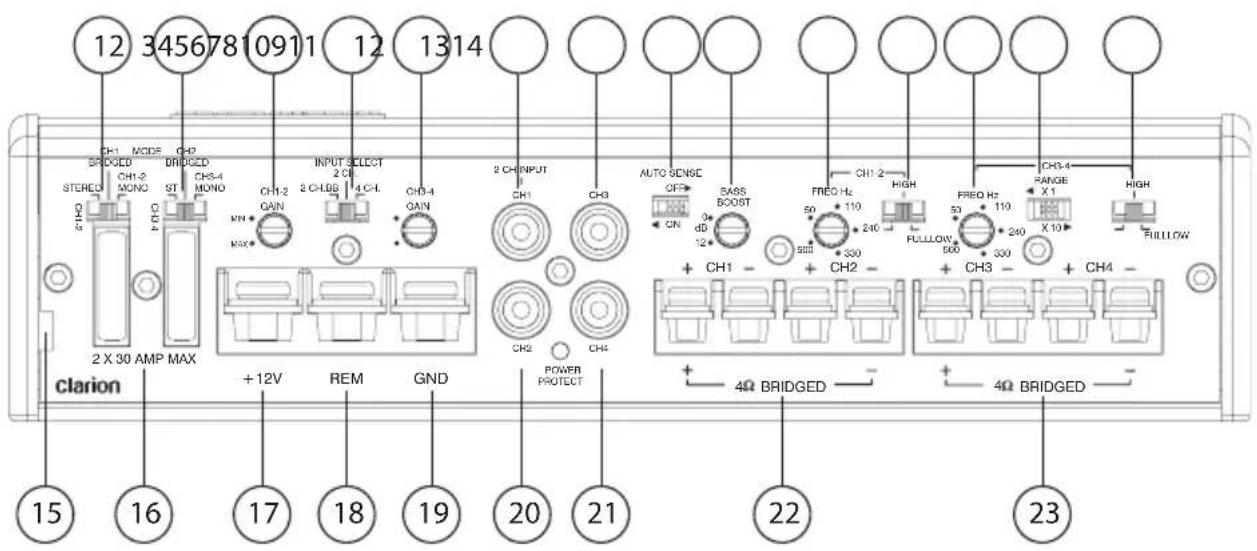

1. Sélecteur mode Canal 1&2
2. Sélecteur mode Canal 3&4
3. Contrôle du gain canal 1&2
4. Sélecteur de la source d'entrée
5. Contrôle du gain canal 3&4
6. Entrée RCA canal 1
7. Entrée RCA canal 3
8. Commutateur de détection automatique
9. Augmentation des graves Canal 1&2
10. Contrôle de fréquence canal 1&2
11. Mode de filtre passif canal 1&2
12. Contrôle de fréquence canal 3&4
13. Contrôle du facteur de multiplication de fréquence canal 3&4
14. Mode de filtre passif canal 3&4
15. Ouverture pour fil du contrôleur à distance
16. Deux fusibles 30A
17. Source de courant constant +12V
18. Connexion mise en marche
19. Connexion mise à la masse
20. Entrée RCA canal 2
21. Entrée RCA canal 4
22. Connexions entrée niveau haut-parleur Canal 1&2
23. Connexions entrée niveau haut-parleur Canal 3&4

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 INPUT SET OUT 4 CHI 2 CHI + 5 CHI ALIC SURE OFF ON + 15 A DCB DCBST 2 CHI INPUT CH1 CH3 CH5 TRE DLR 50 110 + 240 500 240 + CH1 - + CH2 - FISCU 11 50 110 + 240 FISCU 11 500 240 + CH3 - + CH4 - TRU 110 50 110 + 240 TRU 110 500 240 + CH5 - + CH6 - CLARION MAX +12V REM GND +OH INPUT FIOUI FIOUI LCI 4Ω BRIDGED - 4Ω BRIDGED - 4Ω BRIDGED - 16 17 18 19 20 21 22 23 24 25 26

FRENCH

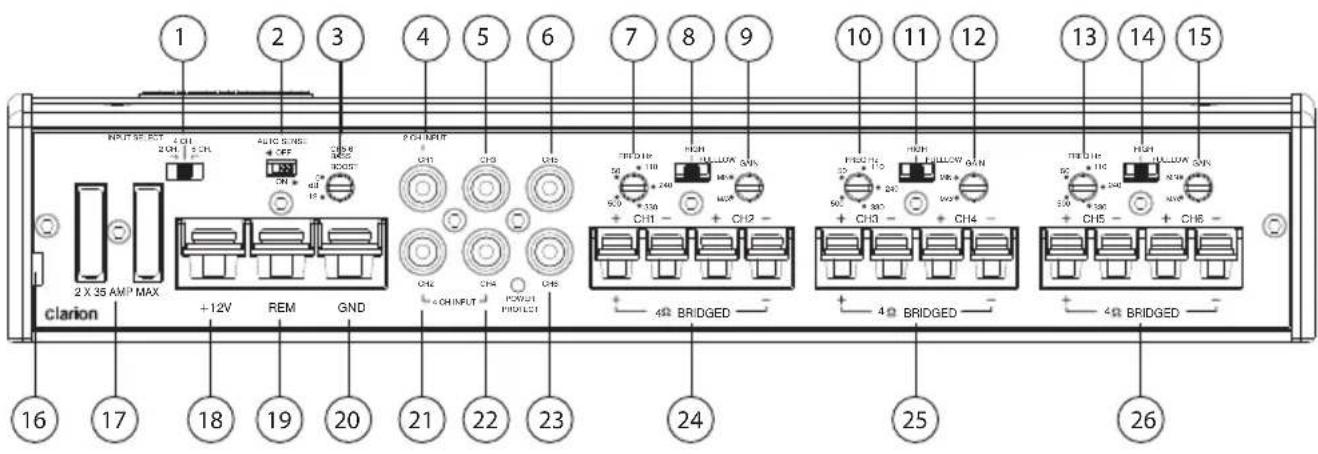

1. Sélecteur de la source d'entrée
2. Commutateur de détection automatique
3. Augmentation des graves Canal 5&6
4. Entrée RCA canal 1
5. Entrée RCA canal 3
6. Entrée RCA canal 5
7. Contrôle de fréquence canal 1&2
8. Mode de filtre passif 1&2
9. Contrôle du gain canal 1&2
10. Contrôle de fréquence canal 3&4
11. Mode de filtre passif 3&4
12. Contrôle du gain canal 3&4
13. Contrôle de fréquence canal 5&6
14. Mode de filtre passif 5&6
15. Contrôle du gain canal 5&6
16. Ouverture pour fil du contrôleur à distance
17. Deux fusibles 35A
18. Source de courant constant +12V
19. Connexion mise en marche
20. Connexion mise à la masse
21. Entrée RCA canal 2
22. Entrée RCA canal 4
23. Entrée RCA canal 6
24. Connexions entrée niveau haut-parleur Canal 1&2
25. Connexions entrée niveau haut-parleur Canal 3&4
26. Connexions entrée niveau haut-parleur Canal 5&6

Les amplificateurs XC de Clarion sont conçus pour une installation dans des véhicules avec un système électrique 12V et une mise à la masse commune. Malgré que Clarion recommande vivement une installation professionnelle de nos produits afin de maximiser la performance du produit, une installation faite par vous-même peut certainement produire des résultats impressionnants. Veuillez prendre en considération ce qui suit lors de la planification de votre installation.

• Prenez soin de choisir un emplacement de montage pour l'amplificateur. Clarion ne recommande pas le montage de l'amplificateur à un caisson d'extrêmes graves. Les vibrations pourraient endommager les composants internes de l'amplificateur.
• Veiller à ce que les vis utilisées pour installer l'amplificateur n'endommagent quoi que ce soit en dessous de l'emplacement de montage. Cela peut inclure des fils d'interconnexions et de haut-parleur, harnais de câblage de l'usine, les modules d'ordinateurs, lignes fluides de l'usine, les réservoirs de carburant et plus. Le matériel de montage doit être adéquat pour assurer que l'ampli ne se détache pas en cas d'un accident de véhicule.
• Tout le câblage se rendant et arrivant de l'amplificateur doit être planifié de telle sorte que son parcours ne soit pas à proximité d'appareils à courant élevé ou de modules électroniques. Ceci aidera à prévenir les bruits parasites qui peuvent être introduits dans le système audio.
• Les amplificateurs XC intègrent des entrées différentielles équilibrées. En tant que tel, Clarion recommande l'utilisation d'interconnexions à paire torsadée pour assurer que le signal sur la broche centrale et le revêtement de l'interconnexion permettent à ce circuit d'effectuer au mieux de sa capacité le rejet de ces bruits parasites.
• Bien que les amplificateurs XC conviennent pour les installations marines, ils ne sont nullement résistants à l'eau. Ils doivent être montés dans un endroit sec, bien ventilé. Les caractéristiques marines de l'ampli sont conçues pour résister à des conditions humides couramment associées avec des installations dans des bateaux.
• Les amplificateurs augmentent considérablement la charge sur le système électrique du véhicule. Veuillez vous assurer que la batterie du véhicule et l'alternateur sont en bon état. Clarion recommande l'utilisation d'une batterie robuste de style AGA pour augmenter l'afflu de courant et le temps dl'utilisation et l'ajout d'un condensateur pour augmenter le courant disponible instantanément vers l'amplificateur.
• Fournir correctement le courant à votre amplificateur peut exiger qu'une partie des connexions électriques d'origine sous le capot de votre véhicule soient mises à niveau. L'industrie réfère à ces mises à niveau que «Les 3 Indispensables». Ces améliorations comprennent un nouveau fil de mise à la masse entre le moteur de votre véhicule et la borne négative de la batterie. Un nouveau fil de mise à la masse de la borne négative de la batterie au châssis du véhicule. Un nouveau câble d'alimentation de la sortie de votre alternateur à la borne positive de la batterie. Exécuter ces mises à niveau est en option, mais va augmenter la performance et la longévité de tout composant électrique que vous ajoutez à votre véhicule.

EXPLICATION FONCTIONS GÉNÉRALES

Contrôle du Gain

Ce réglage est prévu pour régler la sensibilité de l'amplificateur de sorte qu'il va produire la puissance maximale à partir d'une série de différentes tensions de signal d'entrée. Le bon réglage vous assurera que vous obtenez une performance maximale de votre amplificateur et est essentiel pour assurer que très peu de bruit et de distorsion soient produits.

Clarion recommande l'utilisation d'un oscilloscope ou d'un dispositif de détection de distorsion tel que le SMD DD-1 afin de définir correctement la sensibilité de l'amplificateur. Un réglage avec une marge de 10dB aidera à veiller à ce que la musique qui est enregistrée à de faibles niveaux peut toujours être reproduite à des niveaux sonores élevés. Avec ce réglage, il est de la responsabilité de l'opérateur d'utiliser l'amplificateur d'une manière qui ne produira pas de distorsion audible.

Procédure (Oscilloscope) Méthode:

1. Obtenir un disque de test avec une sélection de Sine Waves enregistrées à -10dB.
2. Tournez le gain tout en bas sur l'amplificateur (à gauche).
3. Connectez la borne négative de l'oscilloscope sur le blindage du câble RCA provenant de l'unité de source. Ne pas le connecter à des bornes de sortie haut-parleurs.
4. Connectez la sonde de l'oscilloscope à une borne haut-parleur sur le canal que vous souhaitez régler.
5. Sélectionnez une fréquence d'onde sinusoidale qui est bien loin de la fréquence de coupure choisie. Pour les haut-parleurs mid-range utilisez 1kHz, utilisez 40Hz pour les subwoofers.
6. Montez le son de l'appareil source aussi haut que possible sans distorsion.
7. Surveiller la forme d'onde de sortie de l'amplificateur sur l'écran.
8. Augmenter la sensibilité de l'amplificateur jusqu'à ce que la forme d'onde de champ montre une petite ligne plate sur la partie supérieure ou inférieure de la forme d'onde. Voir la figure 2 pour un exemple de ce qu'il faut chercher.

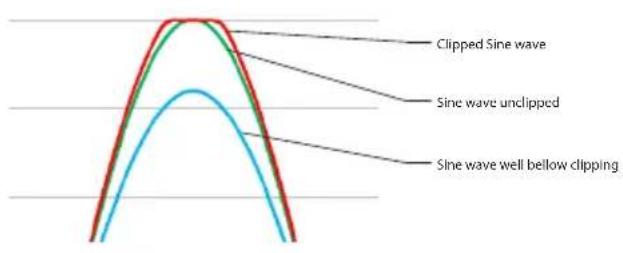

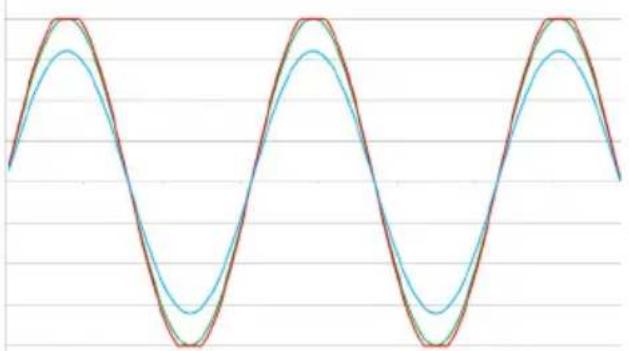

Fig 1 - Onde sinusoidale à différents niveaux

Fig 2 – Vue rapprochée d'une onde

Méthode SMD DD-1:

1. En suivant les instructions fournies avec le DD-1, utiliser la piste 0 dB pour confirmer que la sortie de l'unité de source est écrêtée.
2. Connectez le DD-1 à la sortie de l'amplificateur et utilisez une piste appropriée -10dB. Augmenter le gain sur l'amplificateur jusqu'à ce que le DEL distorsion s'allume

Vous devriez être capable de monter le volume à au moins 3/4 de sa capacité sans entendre de distorsion de votre amplificateur. Si vous ne pouvez pas augmenter le volume la plupart du temps sans distorsion, les gains ne sont pas ajustés correctement.

Commutateur de commande de détection automatique

Le XC6440 et XC6640 disposent d'un circuit automatique qui va allumer l'amplificateur sans la nécessité d'une connexion à la borne REM. Si vous connectez un fil à la connexion de REM, réglez le commutateur de commande de détection automatique sur Off.

Contrôle d'augmentation des Graves

Cette commande vous permet d'ajouter jusqu'à 12dB de boost, centrée à 45 Hz pour le signal audio. Cela va ajouter de l'impact et de la profondeur au son de votre système. Soyez prudent avec cette commande, car il peut augmenter considérablement les exigences de courant de votre amplificateur, amener l'amplificateur à l'écrêtage et causer des dommages à vos haut-parleurs.

Commutateur de Filtre

Ce commutateur vous permet de régler le filtre interne pour fonctionner dans un mode passe-haut ou passe-bas, ou être éteint pour laisser passer toutes les fréquences pour un haut-parleur pleine gamme ou lorsqu'il est utilisé avec un processeur de signal externe. Filtres passe haut sont utilisés sur les haut-parleurs médium et haute fréquence dans le but d'empêcher les basses fréquences (graves) de les endommager en raison de l'excursion excessive. Les filtres passe-bas sont généralement utilisés sur les subwoofers pour prévenir les fréquences de milieu de gamme et haute d'être reproduite par ces derniers. Les grands haut-parleurs (subwoofer) ne sont pas capables de reproduire fidèlement ces fréquences.

Contrôle de la Fréquence de Croisement

Ce réglage permet à l'utilisateur de modifier la fréquence du crossover de -3dB. Les réglages sont les mêmes que le filtre soit réglé sur passe-haut ou en mode passe-bas. Sur le XC6440 et XC6640, la fréquence de coupure est réglable de 50Hz à 500Hz. Le XC6440 comprend un commutateur de multiplicateur de x10 qui modifie la gamme de croisement de 500-5,000 Hz.

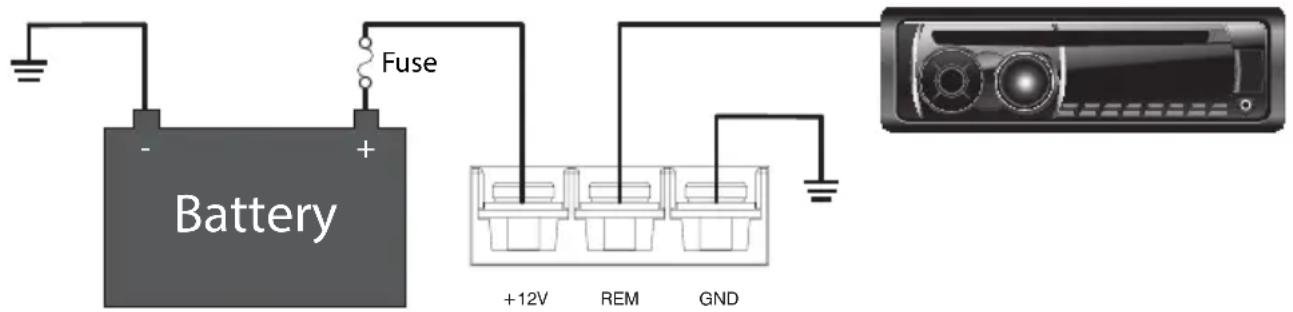

Connexion Allumage

Quand +12 V est appliqué à cette borne, l'amplificateur s'allume. Lors de l'installation de l'amplificateur avec une unité après de source, ce fil est généralement bleu avec une bande blanche. Certaines unités de source d'Origine ont un fil qui se comporte de manière similaire.

Connexion des Haut-Parleurs

Les amplificateurs XC6440 et XC6640 sont capables de pousser des charges réactives avec une impédance nominale minimale de 2 Ohms quand câblés en stéréo et 4 ohms quand ponté. Lorsque vous raccordez les haut-parleurs en stéréo, les fils positifs et négatifs des haut-parleurs doivent être reliés à des canaux respectifs positifs et négatifs. Lorsque vous pontez l'amplificateur pour pousser une charge mono, seules les bornes extérieures doivent être utilisées. La connexion positif est sur la gauche et négatif est sur la droite. S'il vous plaît se référer aux schémas câblage des haut-parleurs pour plus de détails.

Connexions d'entrée RCA

Les connexions d'entrée RCA doivent être connectées aux sorties RCA préampliamplifiées d'une Unité de Source. Si vous utilisez une unité de source qui n'a que des sorties de niveau haut-parleur, des adaptateurs sont inclus avec chaque ampli.

Veuillez les raccorder selon l'image adjacente. Remarque, il y a des composants dans ces connecteurs utilisés pour atténuer le signal. Ne pas substituer les bornes RCA standard pour celles-ci vous pourriez causer des dommages.

Rouge+ Noir- Rouge Blanc+ Bleu- Blanc

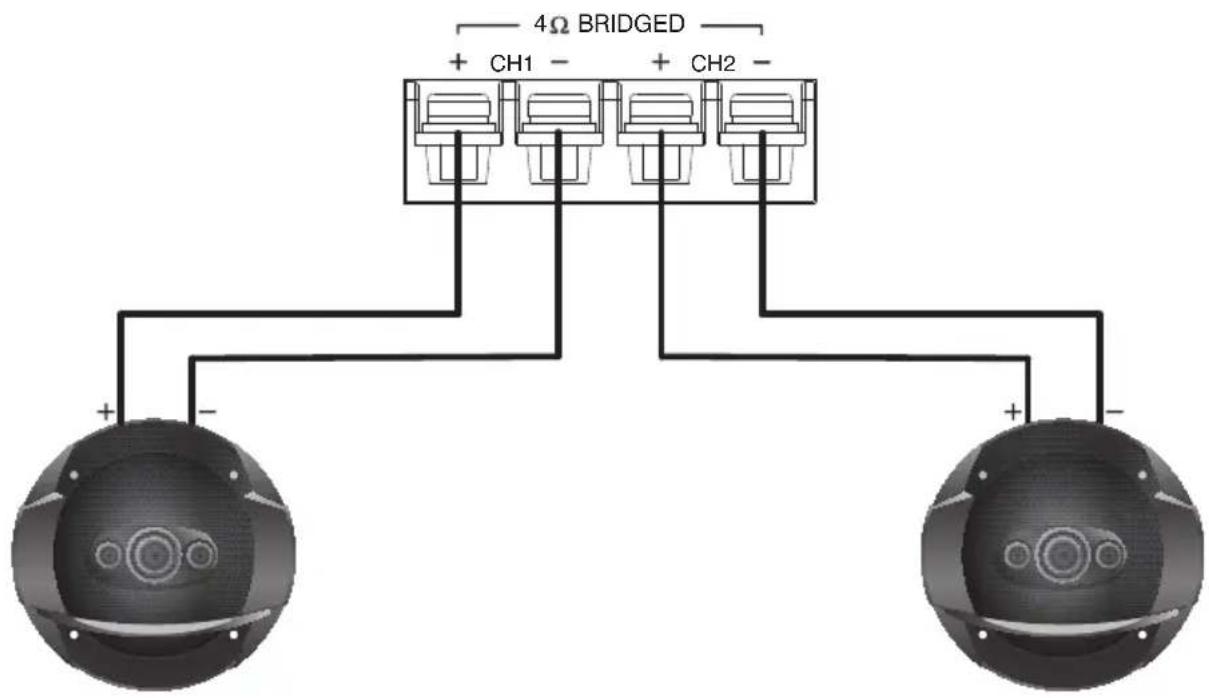

4 Ohm Stéréo (XC6440 ou XC6640)

4Ω BRIDGED + CH1 - + CH2 -

FRENCH

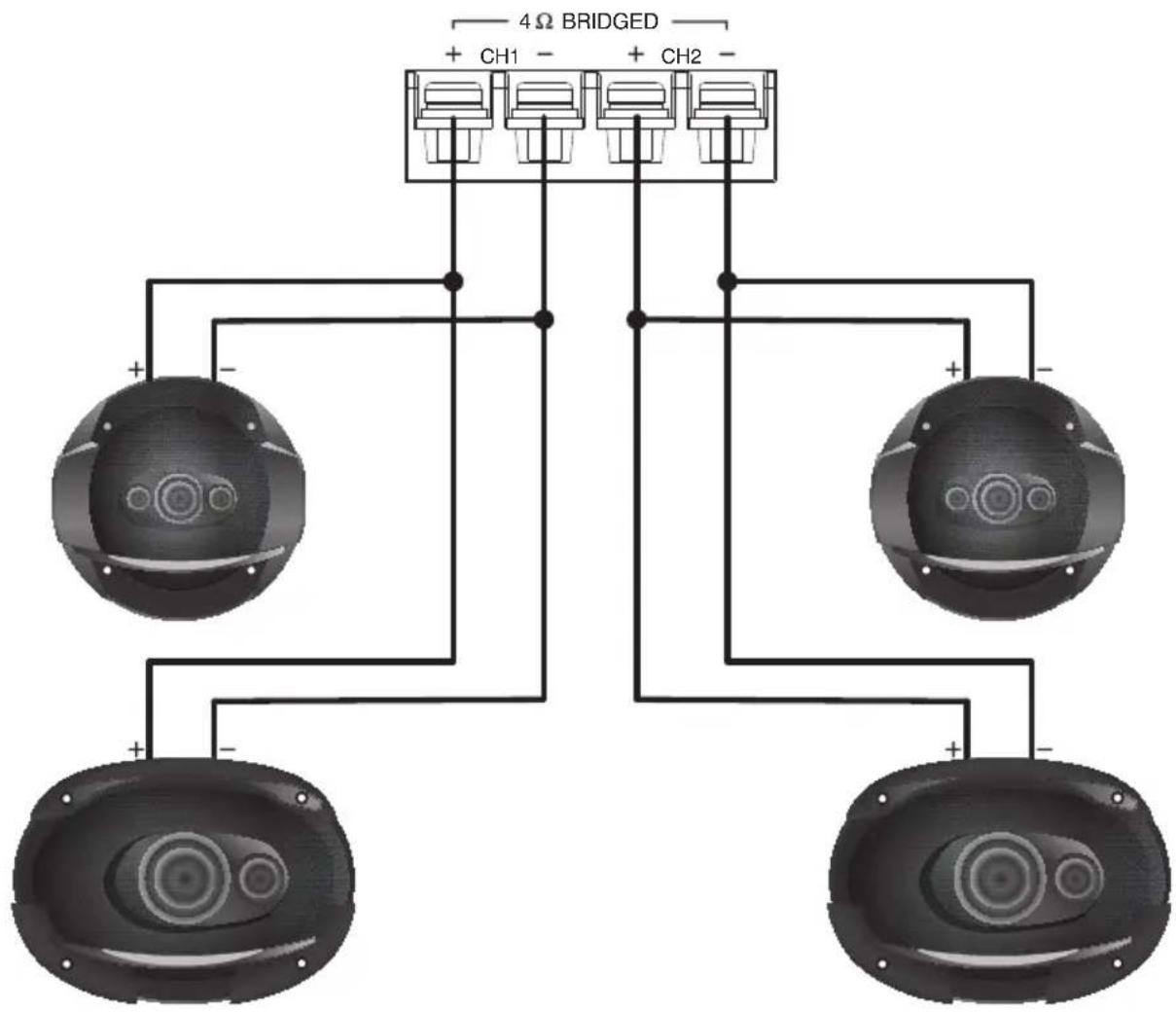

2 Ohm Stéréo (XC6440 ou XC6640)

Schémas Câblage des Haut-Parleurs Suite

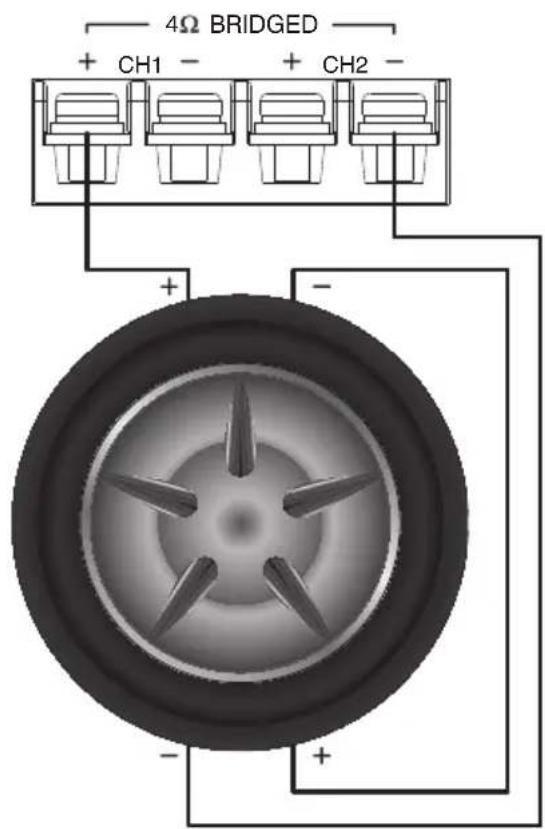

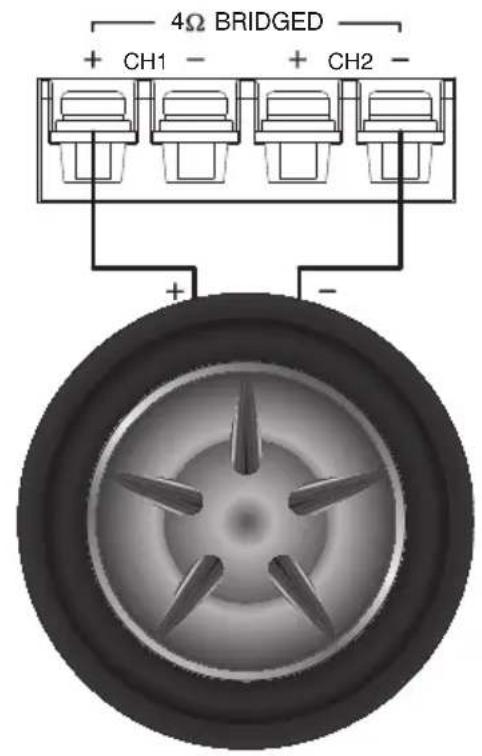

4 Ohm Mono – Un Subwoofer Bobine Simple 4 Ohm

4Ω BRIDGED + CH1 - + CH2 - + -

4 Ohm Mono - Un Subwoofer Bobine Double 2 Ohm

4Ω BRIDGED + CH1 - + CH2 -

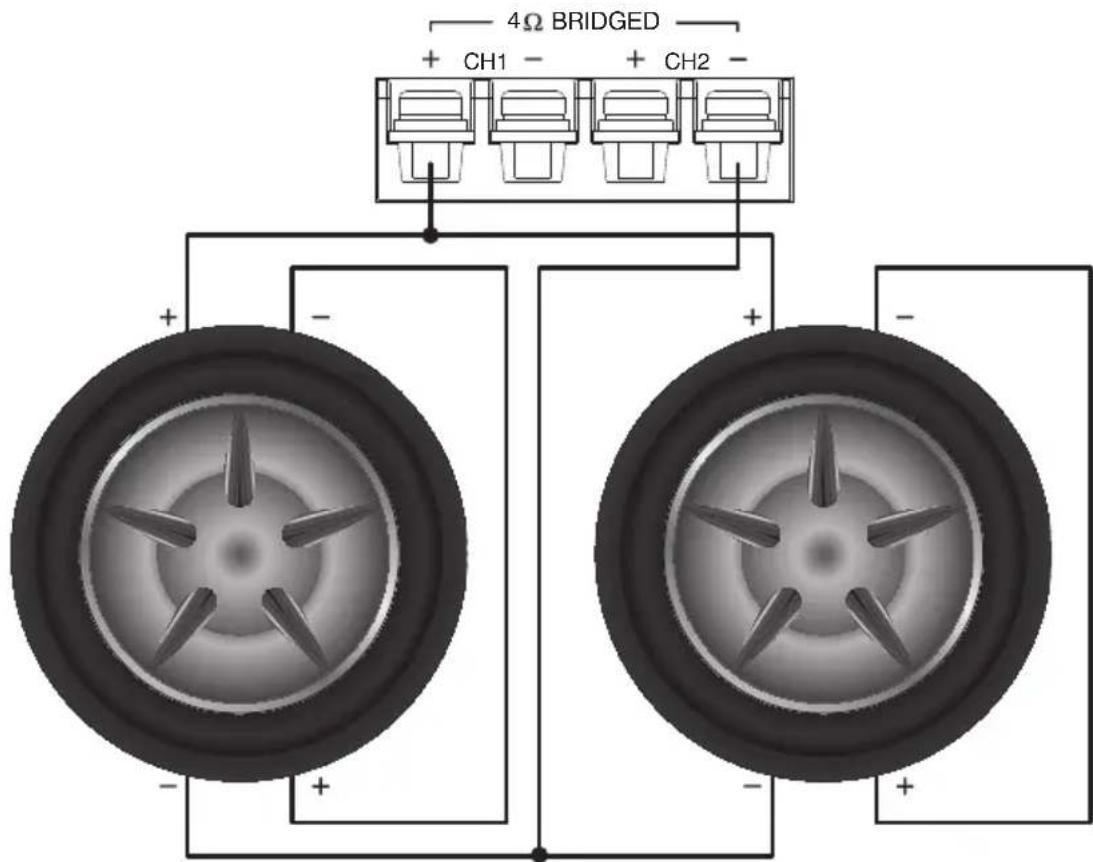

4 Ohm Mono - Deux Subwoofers Bobine Double 4 Ohm

4Ω BRIDGED + CH1 - + CH2 -

Distribution du Signal

Le XC6440 est assez complexe en termes de sa capacité à distribuer des signaux à travers l'amplificateur. La combinaison de l'interrupteur de sélection d'entrée et de sélection de mode permet à l'ampli d'être utilisé comme un ampli 2 canaux, 3 canaux ou 4 canaux en utilisant une ou deux paires d'entrées de signaux.

Le XC6640 est capable de fournir la distribution des signaux à l'ensemble des six canaux à partir de 1, 2 ou 3 paire (s) d'entrées.

Comme il beaucoup de différentes configurations possibles, des schémas typiques ont été fournis pour expliquer la connectivité interne et le routage du signal pour chaque modèle d'amplificateur.

Remarques:

Sur le XC6440, le contrôle de niveau à distance ne fonctionne que lorsque les canaux 1 et 2 sont mis en mode passe-bas. Sur le XC6640, La fonction de contrôle de niveau à distance ne fonctionne que lorsque les canaux 5 et 6 sont mis en Mode passe-bas.

Si vous avez des questions concernant la configuration de l'amplificateur pour votre système, n'hésitez pas à contacter le revendeur Clarion ou avez acheté l'amplificateur.

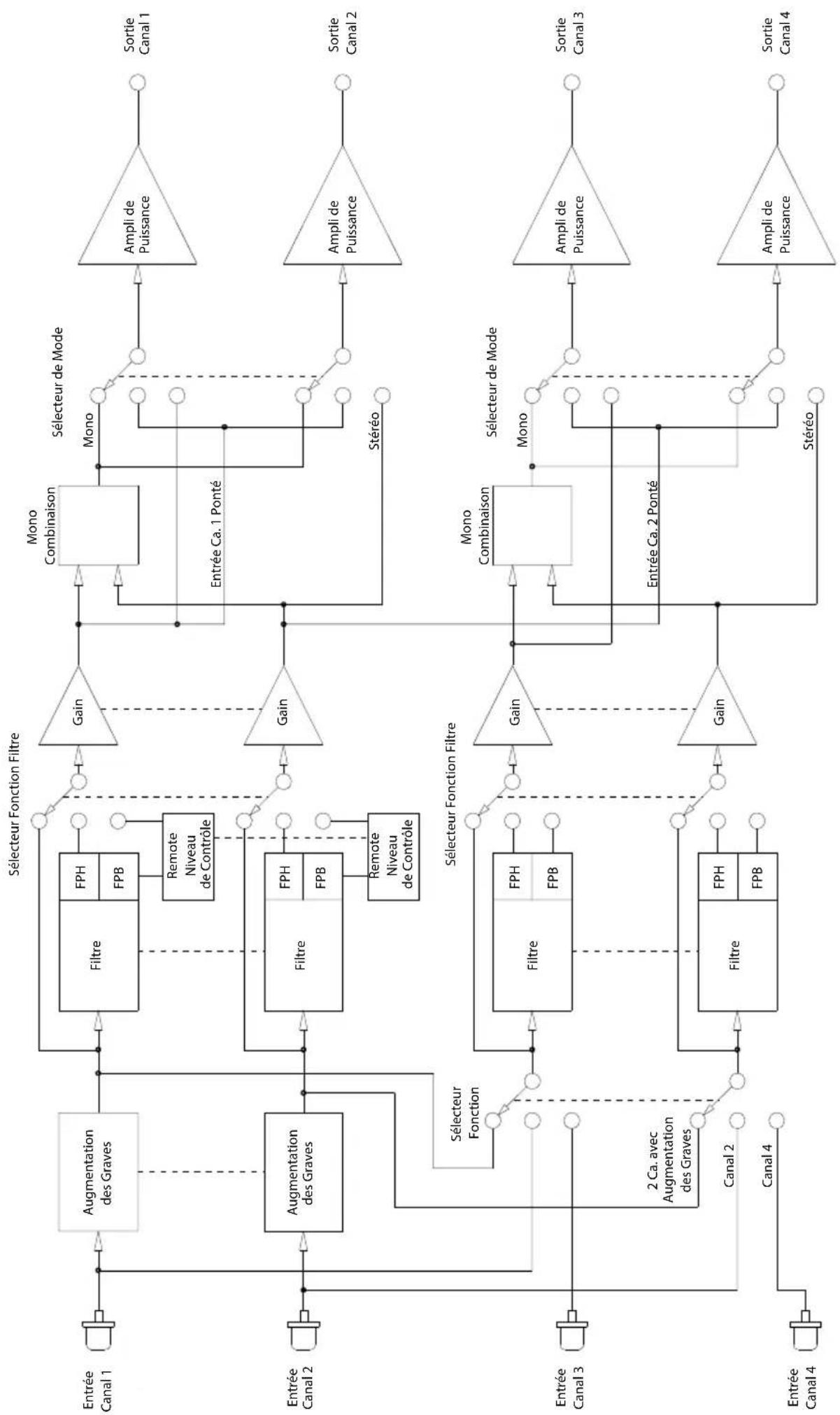

XC6440 Sélecteur de Source d'Entrée

• 4 Channel – Dirige toutes les entrées vers les sorties. Canal 1 à Sortie 1, etc.
• 2 Channel - Copie l'Entrée Canal 1 à l'Entrée Canal 3 et Canal 2 au Canal 4. Ceci peut être utilisé pour opérer l'ensemble des quatre canaux avec une seule paire de connexions d'entrée.
• Augmentation des Graves 2 Canaux – Similaire au mode 2 Canaux, mais permet au circuit d'augmentationdes basses d'affecter les canaux 3 et 4.

XC6440 Sélecteur de Mode

• Stéréo - Les signaux audio sont transmis par les sorties inchangées.
• Mono - Combine l'entrée des deux canaux également et envoie des signaux identiques sur les sorties. Cette fonction opère indépendamment sur chaque paire de canaux.
• Ponté - Sur les canaux 1 et 2, en mode ponté, l'entrée du canal 1 est envoyée aux sorties 1 et 2. Sur les canaux 3 et 4, l'entrée du canal 2 est envoyé vers les canaux 3 et 4. Avec les 2 commutateurs réglés en mode Ponté, le XC6440 devient un ampli 2 canaux 2 x 250W.

XC6640 Sélecteur de Source d'Entrée

• 6 Channel - Dirige toutes les entrées vers les sorties. Canal 1 à Sortie 1, etc.
• 4 Channel – Les Entrées du Canal 1 à 4 sont transmises par les sorties inchangées Le Canal 5 reçoit son signal de la combinaison du Canal 1 et 3 pendant que la Canal 6 reçoit son signal de la combinaison du Canal 2 et 4
• 2 Channel – L'Entrée 1 est copiée vers l'Entrée 3 et l'Entrée 5. L'Entrée 2 est copiée vers l'Entrée 4 et l'Entrée 6. Ceci permet à une seule paire d'interconnexions de fournir un signal aux six canaux.

FRENCH

Votre amplificateur ne peut produire de la puissance s'il n'est pas alimenté de façon efficace. Clarion recommande l'utilisation de filage d'au moins 4 AWG pour l'alimentation et les connexions de mise à la masse. Clarion recommande également d'effectuer la mise à niveau de votre système électrique «Les 3 Indispensables» lorsque tout amplificateur de grande puissance est installé. Ces améliorations comprennent un nouveau fil de mise à la masse entre le moteur de votre véhicule et la borne négative de la batterie. Un nouveau fil de mise à la masse de la borne négative de la batterie au châssis du véhicule. Un nouveau câble d'alimentation de la sortie de votre alternateur à la borne positive de la batterie.

Le raccordement à la masse de l'amplificateur est le plus important en termes de fiabilité et d'efficacité du fonctionnement de votre amplificateur. Cette connexion doit être faite à un point solide et sécurisésur le châssis du véhicule, ou directement à la batterie. Ne pas utiliser un boulon de siège ou de ceinture de sécurité comme point de raccordement. La peinture l'apprêt et/ou l'isolant acoustique devraient être retirés du point de raccordement choisi et le fil doivent être fixés avec une vis de fixation et de verrouillage.

Battery Fuse +12V REM GND

Précautions de Filage

Lisez toutes les précautions de câblage avant d'effectuer les connexions. Si vous n'êtes pas sûr et / ou n'avez pas le matériel d'installation nécessaire, contactez votre marchand agréé Clarion pour effectuer l'installation.

1. Avant de commencer l'installation, assurez-vous que le véhicule n'est pas en marche et est à la position OFF.
2. Débrancher le câble négatif (-) de la batterie (ou batteries) avant toutes connexions électriques.
3. Lors des connexions, assurez-vous que chaque connexion est propre et sécurisée.
4. Isoler les connexions avec une gaine thermorétractable, si possible.
5. Un porte-fusible et fusible doivent être installé sur le fil provenant de la borne positive (+) de la batterie. Ce fusible doit être situé le plus près possible de la batterie pour une protection maximale. Clarion ne recommande pas l'utilisation d'un circuit disjoncteur comme dispositif de protection.
6. Le calibre du fusible de la batterie doit être égal à la consommation totale de courant à la capacité maximale de sortie de l'amplificateur (s) reliée à ce fil. Ne pas installer le fusible jusqu'à ce que l'ensemble de l'installation soit achevé.
7. Lors du remplacement de l'amplificateur ou du fusible du câble d'alimentation, utilisez toujours un ayant le même ampérage. Remplaçer avec un fusible de calibre supérieur ou un type à retardement peut entraîner de graves dommages à l'amplificateur ou au véhicule.
8. Lors de la création de trous de passage pour les câbles d'alimentation, câbles d'interconnexion et les câbles de haut-parleur, utiliser un œillet et une gaine protectrice de câblage pour éliminer les arêtes vives créées au cours du perçage. Cela permettra de protéger le câble d'être endommagé et aidera à éviter un court-circuit.

Installation

1. Une fois qu'un lieu sûr et approprié a été choisi pour votre amplificateur, retirer les pièces de garniture de la amplificateur à l'aide d'un tournevis à tête hexagonale 2mm. Conserver les quatre vis et les garnitures dans un endroit sûr.
2. Localisez l'amplificateur et marquez les emplacements des trous de montage.
3. Retirer l'ampli et prépercer les trous de montage.
4. Replacez l'amplificateur et fixez-le avec la quincaillerie adéquate.
5. Replacez le panneau de garniture supérieure et sécuriser.
6. Faites les raccordements de l'alimentation, signaux d'entrées et les connexions à haut-parleur à l'ampli
7. Complétez le reste de l'installation et du réglage de l'amplificateur et du système.
8. Installez le panneau inférieur et sécurisé.

Installation du Contrôlleur de Niveau de Subwoofer

Clarion offre un contrôle de niveau du subwoofer à distance appelé le BC2. Lorsque connecté au XC6440 ou XC6640, il vous donne la possibilité d'augmenter ou de diminuer le niveau des canaux de sortie associés pour vous permettre de peaufiner le réglage du niveau du caisson de graves pour la sélection de la musique en cours de lecture.

Retirer toutes ces 5 vis Point de Raccordement Pour le Contrôleur de Niveau de Subwoofer Fil du Contrôleur de Niveau de Subwoofer Wire sort ici

Problème Solution
L’amplificateur ne s’allume pas sur – DEL Alimentation est éteint	- Utiliser un multimètre pour vérifier le courant 12V au terminal +12V et REM- Si le circuit de détection automatique est utilisé, essayer d’échanger les fils + et – de l,adaptateur des entrées niveau Haut-Parleurs
Le Son Arrête de Jouer	- Le circuit de protection thermique a éteint l’ampli pour protéger les circuits. Assurez-vous qu’il y est assez de ventilation alentour de l’amplificateur- Le fusible sur le filage d’alimentation ou sur l’amplificateur est brulé. Inspector et remplacer au besoin.- La charge sur l’amplificateur est sous 2 Ohms Stéréo ou 4 Ohms mono. Vérifier le filage et reconfigurer au besoin.
L’ampli s’éteint à haut volume	- L’amplificateur ne reçoit peut-être pas assez de courant du système électrique du véhicule. Assurez-vous que le voltage ne descend pas sous les 10V lorsque ce dernier fonctionne. Clarion recommande un filage d’au moins 4 WG soit utilisé pour le +12V et la mise à la masse.
Son Distorsionné - Le réglage du Gain d’entrée n’est pas bien réglé. Ajuster selon les instructions.- Le signal source est distorsionné. Réduire le niveau de la source.- Haut-Parleur est endommagé. Remplacé au besoin.
Moins de basses que prévu	- un des haut-parleurs peut être branché à l,envers. Changer le + avec le – sur un des canaux.- Les filtres peuvent être réglés trop haut. Ajuster plus bas.
Le Fusible Brûle - La sortie de l,amplificateur peut être en court-circuit. Vérifier tout le filage- L’amplificateur peut être défectueux. Enlever tous les fils de haut-parleur et vérifier. Si le fusible saute sans aucunes connexion haut-parleur, envoyer l’amplificateur pour réparation.
Bruits parasites - L’amplificateur peut capter du bruit électrique qui voyage dans le protecteur de l’interconnexion.1. Vérifier pour une bonne mise à la masse sur l’unité de source et l’amplificateur.2. Passer un fil de mise à la masse entre l’unité de source et l’amplificateur3. Changer l’emplacement des fils d’interconnexion en les éloignant de toute source d’interférences électriques. Assurez-vous d’utiliser des interconnexions possédant un bon protecteur.- Les fils de haut-parleur ou un processeur de signal peut capter les interférences électriques. Changer l’emplacement au besoin.

Caractéristiques

XC6440

Réponse en Fréquences: <10Hz à 74kHz

Sortie de Puissance 4 Ohm Stéréo (CEA-2006A) 85W x 4 @ 1.0% DHT

Sortie de Puissance 2 Ohm Stéréo (CEA-2006A) 125W x 4 @ 1.0% DHT

Sortie de Puissance 4 Ohm Ponté (CEA-2006A) 250W x 2 @ 1.0% DHT

Rapport Signal Bruit (CEA-2006A) @ 1W/4 Ohms > -88 dBA

Efficacité à Pleine Puissance (4 Ohms) 83.4%

Sensibilité d'Entrée 200mV à 6V

Plage des Filtres 50Hz à 500Hz

Pente des Filtres -12dB/Octave FPH ou FPB

Clarion 6.82" 173.3mm 8.75" 222mm 2.16" 55mm Clarion MCFE STBED STED STED 2X 30 AMP MAX +12V REM GND INTS BLOOD 5CH 2CHN 2CHN 2CHN 2CHN 2CHN 2CHN 2CHN 2CHN 2CHN 2CHN 2CHN 2CHN 2CHN 2CHN 2CHN 2CHN 2CHN 2CHN 2CHN 2CHN 2CHN 2CHN 2CHN 2CHN 2CHN 2CH9 2CH9 2CH9 2CH9 2CH9 2CH9 2CH9 2CH9 2CH9 2CH9 2CH9 2CH9 2CH9 2CH9 2CH9 2CH9 2CH9 2CH9 2CH9 2CH9 2CH9 2CH9 2CH9 2CH9 2CH9 2CH1 2CH1 2CH1 2CH1 2CH1 2CH1 2CH1 2CH1 2CH1 2CH1 2CH1 2CH1 2CH1 2CH1 2CH1 2CH1 2CH1 2CH1 2CH1 2CH1 2CH1 2CH1 2CH1 2CH1 2CH1 2CH4

Caractéristiques

XC6640

Réponse en Fréquences: <10Hz à 74kHz

Sortie de Puissance 4 Ohm Stéréo (CEA-2006A) 85W x 6 @ 1.0% DHT

Sortie de Puissance 2 Ohm Stéréo (CEA-2006A) 125W x 6 @ 1.0% DHT

Sortie de Puissance 4 Ohm Ponté (CEA-2006A) 250W x 3 @ 1.0% DHT

Rapport Signal Bruit (CEA-2006A) @ 1W/4 Ohms > -88 dBA

Efficacité à Pleine Puissance (4 Ohms) 83.2%

Sensibilité d'Entrée 200mV à 6V

Plage des Filtres 50Hz à 500Hz

Pente des Filtres -12dB/Octave FPH ou FPB

clarion 6.82" 173.3mm 11.35" 288mm 2.16" 55mm Clarion NUTS RISP, 20Ω 20Ω 120Ω ALF D SENS, 40Ω CHS 6 BGS BOOT 204RPS CL1 CL1 GB PRG 4+ +10V +10V +10V +10V +10V +10V +10V +10V +10V +10V +10V +10V +10V +10V +10V +10V +10V +10V +10V +10V +10V

LIMITED WARRANTY

Tous Droits Réservés. Droits d'Auteurs 2014 Clarion Canada Inc.

Imprimé en Chine
