| Type de produit | Raccord à souder Aseptoflex Vario |
| Marque | IFM |
| Modèle | E30149 |
| Catégorie | Raccord industriel |
| Usage prévu | Montage de capteurs dans des cuves ou systèmes de tuyaux |
| Épaisseur de paroi recommandée | ≤ 3 mm (raccord standard) |
| Diamètre du chanfrein d'étanchéité | 28,05 – 28,4 mm |
| Circularité du chanfrein | 0,1 mm |
| Couple de serrage max. pour le capteur | env. 35 Nm |
| Accessoire inclus | Bouchon à souder E30452 (optionnel) |
| Accessoires compatibles | Adaptateur de refroidissement E30532, kits de protection meulage E30160/E30161/E30162 |
| Homologations | Applications aseptiques selon EHEDG (sous réserve de respect des directives) |
| Entretien et nettoyage | Nettoyer les surfaces avant soudage ; ne pas endommager le chanfrein d'étanchéité ; utiliser des outils appropriés |
| Sécurité | Risques de brûlures lors du soudage ; porter des équipements de protection ; utiliser du personnel qualifié |
| Pièces détachées et réparabilité | Remplacer le raccord en cas d'endommagement du chanfrein ou du filetage |
| Informations générales | Notice d'utilisation disponible sur documentation.ifm.com |
FOIRE AUX QUESTIONS - E30149 IFM
Comment préparer le raccord à souder avant le soudage ?
Avant le soudage, assurez-vous que le raccord et la paroi sont propres et exempts de souillures. Pour les applications aseptiques, la rugosité de surface doit être Ra < 0,8 µm. Utilisez éventuellement un chanfrein sur la tôle ou le raccord, sans endommager le contour d'étanchéité.
Quel bouchon utiliser pour protéger le filetage pendant le soudage ?
Utilisez le bouchon à souder E30452 (avec contreplaque) pour absorber la chaleur et stabiliser le raccord. Vissez-le à la main dans le raccord et serrez la vis de fixation avec un couple max. de 20 Nm.
Comment refroidir le raccord pendant le soudage ?
Pour éviter une surchauffe, utilisez l'adaptateur de refroidissement E30532 qui dissipe la chaleur via un liquide de refroidissement en circulation. Veillez à ce que le liquide ne refroidisse pas trop (pas de condensation) et qu'il ne pénètre pas dans la zone de soudure.

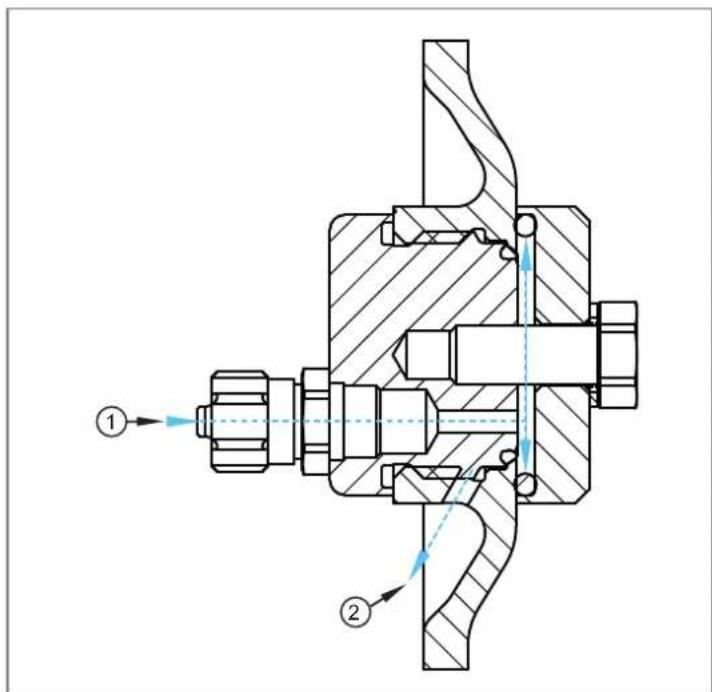

Comment effectuer un test d'étanchéité après soudage ?
Utilisez l'accessoire E30530 pour injecter du liquide ou de l'air via un raccord pneumatique. Vérifiez qu'aucun fluide ne s'échappe par l'orifice de fuite. Le diamètre du chanfrein doit être entre 28,05 et 28,4 mm avec une circularité de 0,1 mm.
Quelles sont les précautions de sécurité lors du soudage ?
Le soudage doit être effectué par des personnes compétentes. Portez des équipements de protection contre les brûlures et les vapeurs. Assurez une aspiration suffisante. Respectez les consignes de sécurité du fabricant et les réglementations en vigueur.
Comment monter le capteur sur le raccord ?
Placez le joint torique (EPDM ou FKM) dans la rainure du capteur. Appliquez modérément une pâte lubrifiante adaptée sur les filets. Vissez le capteur à la main jusqu'à la butée (couple max. env. 35 Nm). Ne pas trop serrer pour ne pas affecter l'étanchéité.
Que faire si le filetage du raccord est endommagé ?
Si le filetage est trop difficile à visser ou si le chanfrein d'étanchéité est endommagé, le raccord doit être remplacé. N'utilisez pas d'outil pour forcer le serrage. Vérifiez le filetage et le chanfrein.

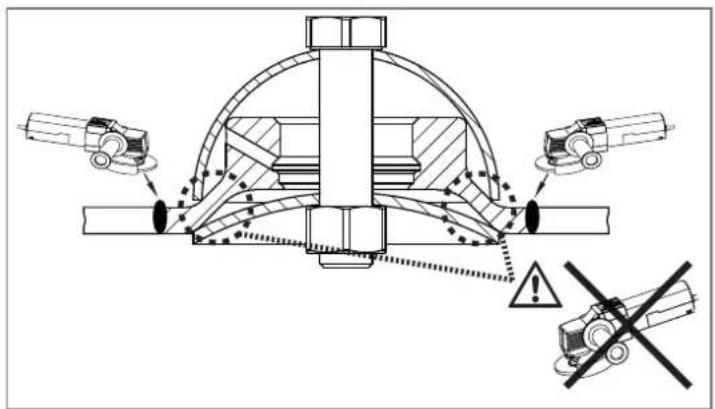

Quels accessoires sont disponibles pour le traitement de la soudure ?
Pour protéger le chanfrein lors du meulage, utilisez le kit de protection meulage E30160 pour les raccords standard, ou E30161/E30162 pour les raccords spéciaux. Ils se montent sur le raccord pour éviter tout endommagement.
Le raccord peut-il être utilisé pour des applications alimentaires ?

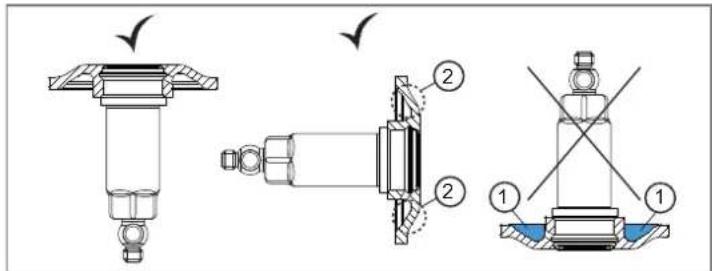

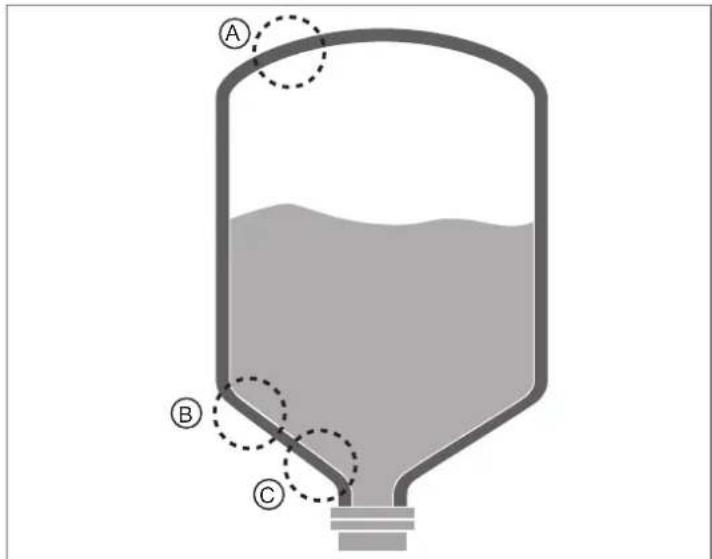

Oui, s'il est utilisé selon les directives EHEDG (European Hygienic Engineering & Design Group). La soudure doit être lisse (Ra < 0,8 µm) et l'installation doit être auto-vidante. Utilisez un raccord avec orifice de fuite orienté vers le point le plus bas.
Comment éliminer le raccord en fin de vie ?
Assurez-vous d'une élimination écologique selon les réglementations nationales en vigueur. Le produit peut être retourné au fabricant pour traitement. Consultez la notice pour plus de détails.
