NLC-COM-ENET-MB1 - Contrôleur Phoenix Contact - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de communication
Marque	Phoenix Contact
Modèle	NLC-COM-ENET-MB1
Catégorie	Contrôleur
Dimensions (L x H x P)	22,5 x 99 x 114 mm
Poids	Environ 150 g
Alimentation	24 V CC via l'unité de base
Consommation électrique	Typique 2 W
Interface de communication	Ethernet (RJ45) et DB-9 pour liaison unité de base
Indicateurs LED	LNK/ACT (vert), Module (jaune), Réseau (vert)
Température de fonctionnement	-25 °C à +60 °C
Humidité relative admissible	5 % à 95 % (sans condensation)
Montage	Sur rail DIN (35 mm)
Protection contre les décharges électrostatiques	Conforme EN 61340-5-1 et CEI 61340-5-2
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Ne pas brancher le régulateur avant la fin des raccordements. Respecter les mesures ESD.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le service après-vente Phoenix Contact.
Informations générales	Notice disponible sur www.download.phoenixcontact.com

FOIRE AUX QUESTIONS - NLC-COM-ENET-MB1 Phoenix Contact

Comment installer le module NLC-COM-ENET-MB1 sur le rail DIN ?

Placez le module sur le rail DIN à gauche de l'unité de base. Assurez-vous que le blindage et le plastique du connecteur DB-9 sont retirés. Poussez le module vers la droite jusqu'à enclenchement du verrou.

Quelles sont les significations des LED sur le module ?

La LED LNK/ACT (verte) indique la communication avec l'unité de base. La LED Module (jaune) indique l'alimentation du module. La LED Réseau (verte) indique la communication Ethernet.

Quel type de câble Ethernet utiliser ?

Utilisez un câble Ethernet standard (CAT5e ou supérieur) avec connecteur RJ45. Branchez-le dans la prise J1 du module.

Puis-je retirer le module sous tension ?

Non, il est impératif de débrancher le système nanoLine avant de retirer ou d'installer le module pour éviter tout dommage ou choc électrique.

Comment connecter la borne de mise à la terre de protection ?

Connectez la borne FE (Functional Earth) du module à une prise de terre appropriée à l'aide d'un fil de terre.

Quelle est la tension d'alimentation du module ?

Le module est alimenté en 24 V CC via l'unité de base. Il ne nécessite pas d'alimentation externe.

Le module est-il compatible avec tous les contrôleurs nanoLine ?

Oui, le NLC-COM-ENET-MB1 est conçu pour être utilisé avec les unités de base de la gamme nanoLine de Phoenix Contact.

Où trouver la fiche technique complète ?

La fiche technique et le manuel d'utilisation sont disponibles sur le site www.download.phoenixcontact.com.

Comment nettoyer le module ?

Débranchez le système, puis nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Que faire en cas de dysfonctionnement ?

Vérifiez les connexions et l'alimentation. Si le problème persiste, contactez le service après-vente Phoenix Contact. Le module n'est pas réparable par l'utilisateur.

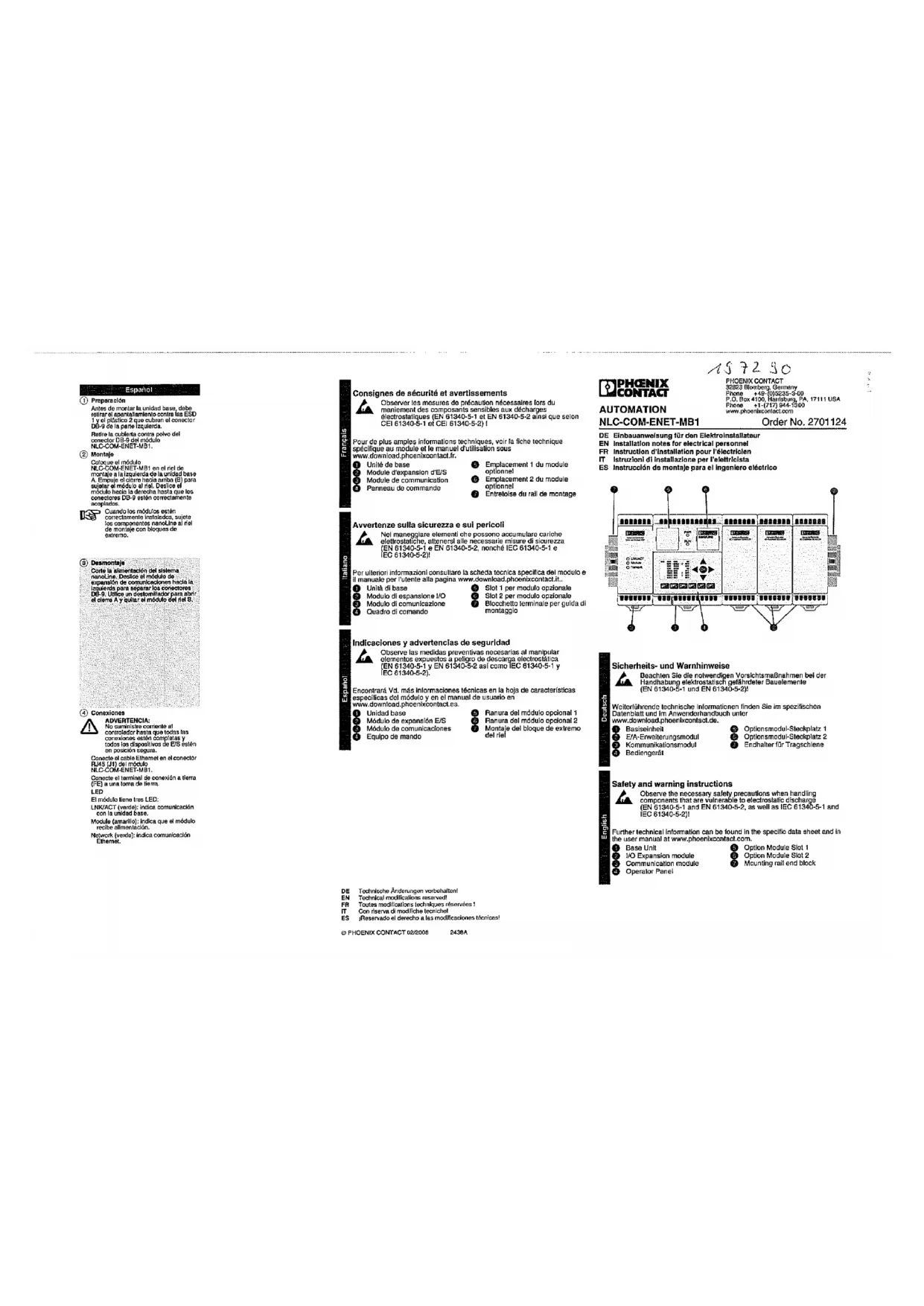

MODE D'EMPLOI NLC-COM-ENET-MB1 Phoenix Contact

Consignes de sécurité et avertissements

Observer les mesures de précaution nécessaires lors du maniement des composants sensibles aux décharges électrostatiques (EN 61340-5-1 et EN 61340-5-2 ainsi que selon CEI 61340-5-1 et CEI 61340-5-2) !

U

Pour de plus amples informations techniques, voir la fiche technique spécifique au module et le manuel d'utilisation sous www.download.phoenixcontact.fr.

1 Unité de base
2 Module d'expansion d'E/S
Module de communication
3 Module de communication 4 Passou de commande

4 Panetta do commande

Emplacement 1 du module

optionnel

Emplacement 2 du module

optionnel

Entreloise du rail de montage

S

FR Instruction d'installation pour l'électricien

① Préparation Installez l'unité de base en veillant à ce que le blindage DES, 1, et le plastique, 2, qui couvrent le connecteur DB-9 sur le côté gauche, soient retirés. Retirez le cache poussière du connecteur DB-9 sur le module NLC-COM-ENET-MB1.
② Installation Placez le module NLC-COM-ENET-MB1 sur le rail de montage à gauche de l'unité de base, A. Retovoz le verrou, B, pour fixer le module au rail. Faites glisser le module vers la droite jusqu'à ce que les connecteurs DB-9 soient correctement assemblés.
① Préparation Installez l'unité de base en veillant à ce que le blindage DES, 1, et le plastique, 2, qui couvrent le connecteur DB-9 sur le côté gauche, soient retirés. Retirez le cache poussière du connecteur DB-9 sur le module NLC-COM-ENET-MB1.
② Installation Placez le module NLC-COM-ENET-MB1 sur le rail de montage à gauche de l'unité de base, A. Retovoz le verrou, B, pour fixer le module au rail. Faites glisser le module vers la droite jusqu'à ce que les connecteurs DB-9 soient correctement assemblés.

Une fois tous les modules installés, fixez les composants nanoLine sur la rail de montage avec les entreloises.

③ Retrait Débranchez le système nanoLine. Faites glisser le module d'expansion de communication vers la gauche pour séparer les connecteurs DB-9. Utilisez un tournevis pour rabattre le verrou, A, et retirer le module du rail, B.

④ Connexions

ATTENTION : Ne pas brancher le régulateur jusqu'à ce que tous les raccordements soient terminés et tous les appareils d'E/S en position de sécurité.

Branchez le câble Ethernet à la prise RJ45, J1, sur le module NLC.COM-ENET-MR1

Connectez la borne de mise à la terre de protection, FE, à une prise de terre.

DEL Le module possède trois DEL : UNK/ACT (vert) : indique la

communication avec l'unité de base. Module (jaune) : indique l'alimentation du module.

Réseau (vert) : Indique la communication Ethernet.

Une fois tous les modules installés, fixez les composants nanoLine sur la rail de montage avec les entreloises.

② installazione

③ Retrait Débranchez le système nanoLine. Faites glisser le module d'expansion de communication vers la gauche pour séparer les connecteurs DB-9. Utilisez un tournevis pour rabattre le verrou, A, et retirer le module du rail, B.

④ Connexions

ATTENTION : Ne pas brancher le régulateur jusqu'à ce que tous les raccordements soient terminés et tous les appareils d'E/S en position de sécurité.

Branchez le câble Ethernet à la prise RJ45, J1, sur le module NLC.COM-ENET-MR1

NLO-COMPENET-MS1.

Connectez la borne de mise à la terre de protection, FE, à une prise de terre.

Le module possède trois DEL : LNK/ACT (ver) : indique la

communication avec l'unité de base. Module (jaune) : indique l'alimentation du module.

Réseau (vert) : Indique la communication Ethernet.
