Type de produit	Contrôleur avec affichage LCD
Marque	Phoenix Contact
Modèle	NLC-OP1-LCD-032-4X20
Affichage	LCD 4x20 caractères
Touches de navigation	4 touches directionnelles + touche OK + touches numériques
Alimentation	24 V DC (typique)
Dimensions (approx.)	72 x 120 x 30 mm
Poids (approx.)	200 g
Indice de protection	IP20 (face avant)
Température de fonctionnement	0 °C à +55 °C
Humidité relative	5 % à 95 % (sans condensation)
Montage	Sur rail DIN (local) ou sur panneau (distant)
Découpe pour montage distant	48 x 76 mm
Épaisseur de panneau	1,6 à 2 mm
Connexion	Câble d'affichage dédié
Fonctions principales	Contrôle et surveillance, paramétrage via affichage et touches
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les solvants
Sécurité	Respecter les précautions ESD (EN 61340-5-1/2, CEI 61340-5-1/2)
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter Phoenix Contact
Informations générales	Notice et fiche technique disponibles sur www.download.phoenixcontact.fr

FOIRE AUX QUESTIONS - NLC-OP1-LCD-032-4X20 Phoenix Contact

Comment installer le panneau de commande ?

Le panneau peut être monté localement (dans l'unité de base nanoLC) ou à distance (dans une découpe de 48x76 mm). Pour le montage distant, découpez le trou aux dimensions indiquées, placez le joint en caoutchouc, fixez le support de fixation et serrez les vis. Consultez la notice pour les étapes détaillées.

Quelle est l'alimentation électrique requise ?

L'appareil fonctionne typiquement sous 24 V DC. Vérifiez les spécifications exactes dans la fiche technique.

Que faire si l'écran LCD ne s'allume pas ?

Vérifiez la connexion du câble d'affichage entre le panneau de commande et le panneau de réception. Assurez-vous que l'alimentation est présente et que le connecteur est bien enfoncé.

Puis-je utiliser ce contrôleur en extérieur ?

Non, l'indice de protection est IP20, ce qui convient uniquement pour un usage en intérieur, à l'abri de l'humidité et de la poussière.

Comment nettoyer l'écran et le boîtier ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs qui pourraient endommager la surface.

Y a-t-il des précautions à prendre contre les décharges électrostatiques ?

Oui, respectez les précautions ESD selon les normes EN 61340-5-1/2 et CEI 61340-5-1/2. Portez un bracelet antistatique et travaillez sur un plan de travail dissipateur.

Où puis-je télécharger la notice complète ?

La notice complète et la fiche technique sont disponibles en téléchargement gratuit sur le site www.download.phoenixcontact.fr.

Le panneau de commande peut-il être remplacé sans démonter l'unité ?

Oui, le panneau de commande peut être raccordé et déconnecté sans débrancher l'unité de base, ce qui facilite la maintenance.

Quelle est la profondeur de la découpe pour le montage distant ?

La découpe doit faire 48 mm de largeur sur 76 mm de hauteur. L'épaisseur du panneau doit être comprise entre 1,6 et 2 mm.

Que faire si une touche ne répond plus ?

Vérifiez que le panneau est correctement enclenché dans son support. Si le problème persiste, contactez le service après-vente Phoenix Contact.

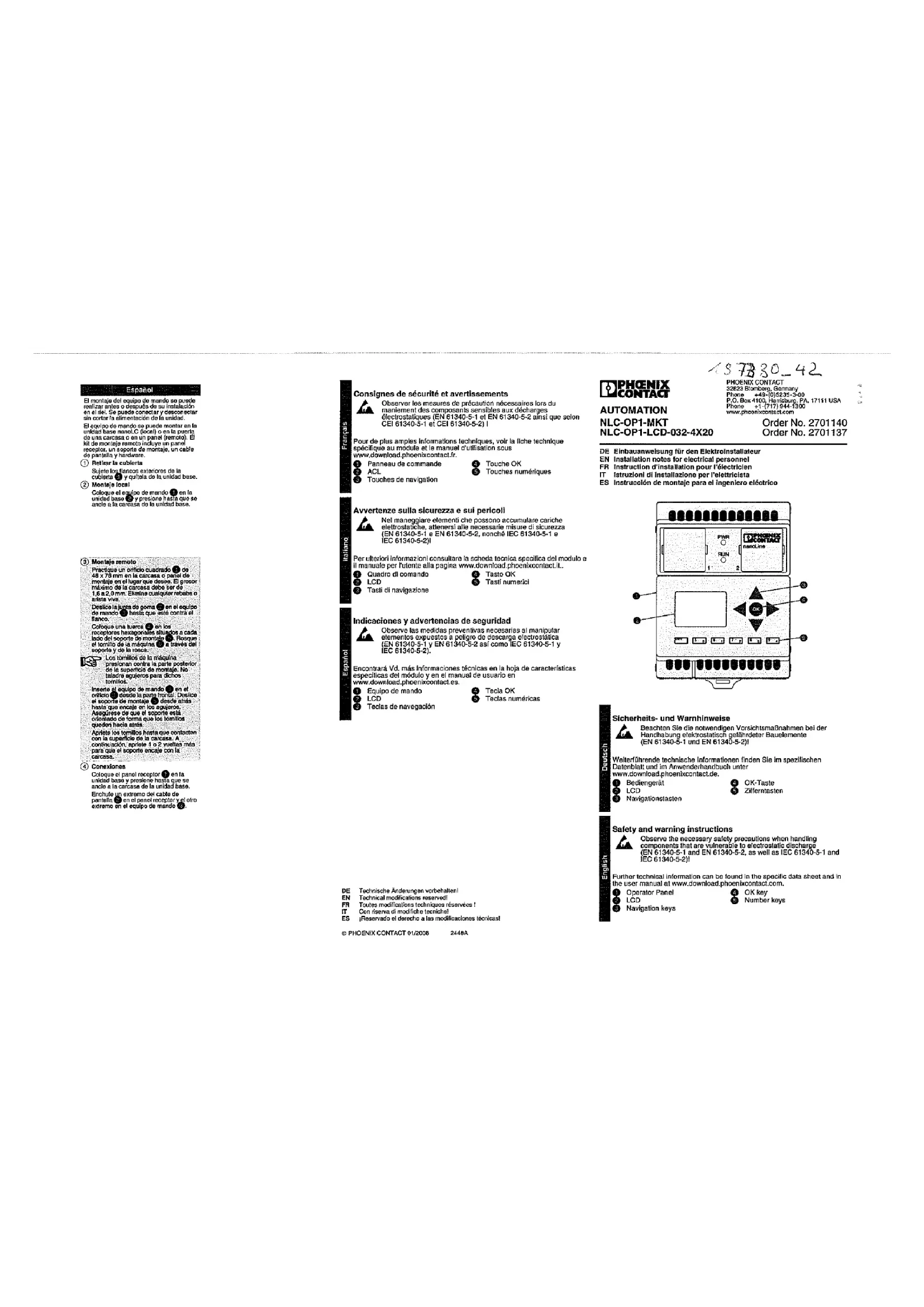

MODE D'EMPLOI NLC-OP1-LCD-032-4X20 Phoenix Contact

Consignes de sécurité et avertissements

Observer les mesures de précaution nécessaires lors du maniement des composants sensibles aux décharges électrostatiques (EN 61340-5-1 et EN 61340-5-2 ainsi que selon CEI 61340-5-1 et CEI 61340-5-2)

Pour de plus amples informations techniques, voir la liche technique spécifique au module et le manuel d'utilisation sous www.download.phoenixcontact.fr

1 Panneau de commande 2 ACL 3 Touches de navigation

4 Touche OK 5 Touches numériques

Français

MAYA

FR Instruction d'installation pour l'électricien IT (invention) d'installation par l'electriels

Il est possible d'installer le panneau de commande avant ou après le montage sur le rail. Il peut être raccordé et déconnecté sans débrancher l'unité.

Le panneau de commande peut être monté dans l'unité de base nanoLC (en local) ou dans une porte ou un panneau de fermeture (à distance). Le kit de montage à distance comprend un panneau de réception, un support de fixation, un câble d'affichane et du matériel informatique.

① Retrait de la pièce

Saisissez les bords extérieurs de la pièce, ⚠, et retirez-la de l'unité de basé
② Installation locale Placez le panneau de commande, ①, dans l'unité de base, ②, et enfoncez-le jusqu'à ce que le verrou soit enclenché dans le boîtier de l'unité de base.

③ Installation à distance

Découpez un trou de 48 x 76 mm ^2 , dans le panneau de fermeture ou de montage à l'endroit de votre choix. Le boîtier ne doit pas dépasser 1,6 à 2 mm d'épaisseur. Retirez d'éventuels débris ou bords tranchants.

Faites glisser le joint en caoutchouc, sur le panneau de commande, jusqu'à ce qu'il atteigne la bride.

Placez un écrou, 📄, dans les récepteurs de forme hexagonale sur tous les côtés du support de fixation.

1. Fixez la vis de mécanique, n., à l'aide du support et de l'écrou.

Les vis de mécanique appulent sur l'arrière de la surface de montage. Ne percez pas de trous pour ces vis.

Insérez le panneau de commande, dans la disjoncteur, depuis la face avant. Faites glisser le support de fixation, depuis l'arrière jusqu'à ce que le verrou soit enclenché dans les trous. Assurez-vous que le support est placé avec les vis situées à l'arrière. Serrez les vis jusqu'à ce qu'elles entrent

Serrez les vis jusqu'à ou qu'elles entom en contact avec la surface du boîtier. Ensuite, serrez les vis d'1 ou 2 tours de plus pour attacher le support au boîtier.

④ Baccordements

Placez le panneau de réception, 11, dans l'unité de base et enfoncz-le jusqu'à ce que le verrou pénètre dans le boîtier de l'unité de base.
Branchez una extrémité du câble d'affichage, 23, dans le panneau de réception et l'autre dans le panneau de commande, 3.
