NLCIO06I04QTN01A - Contrôleur Phoenix Contact - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur d'automatisation nanoline
Marque	Phoenix Contact
Modèle	NLCIO06I04QTN01A
Dimensions (L x l x H)	100 x 50 x 80 mm (estimation)
Poids	150 g (estimation)
Alimentation	24 V DC
Nombre d'entrées	6 entrées NPN/PNP ou 4 entrées analogiques (selon modèle)
Nombre de sorties	4 sorties PNP ou NPN (selon modèle)
Type de montage	Rail DIN (EN 60715)
Indice de protection	IP20 (estimation)
Fonctions principales	Commande d'automatisation, gestion des entrées/sorties, expansion modulaire
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de produits chimiques.
Sécurité	Respecter les consignes de protection contre les décharges électrostatiques (ESD) selon EN 61340-5-1 et CEI 61340-5-1.
Pièces détachées et réparabilité	Contacter le service après-vente Phoenix Contact pour toute réparation ou pièce détachée.
Informations générales	Notice complète disponible sur www.download.phoenixcontact.fr
Conformité	CE, RoHS (estimation)
Température de fonctionnement	0 °C à +55 °C (estimation)

FOIRE AUX QUESTIONS - NLCIO06I04QTN01A Phoenix Contact

Comment installer le module NLCIO06I04QTN01A sur un rail DIN ?

Placez le module sur le rail DIN, puis abaissez le verrou pour le fixer. Faites glisser le module vers la gauche pour connecter les connecteurs DB-9. Utilisez les entretoises de rail de montage pour une fixation supplémentaire.

Quels types de capteurs peut-on raccorder aux entrées ?

Les entrées acceptent des capteurs NPN ou PNP (6 entrées) selon le modèle. Pour les entrées analogiques, utilisez des capteurs avec sortie analogique adaptée.

Comment configurer les entrées en mode NPN ou PNP ?

La configuration se fait automatiquement selon le type de capteur connecté. Aucun réglage manuel n'est nécessaire. Le module détecte le type de signal.

Quelle est la tension d'alimentation du contrôleur ?

L'alimentation requise est de 24 V DC. Assurez-vous que l'alimentation fournie correspond à la tension nominale.

Peut-on utiliser plusieurs modules d'expansion d'E/S ?

Oui, vous pouvez connecter jusqu'à 3 modules d'expansion d'E/S au maximum. Il faut retirer le cache poussière du connecteur DB-9 et installer les modules en série.

Comment retirer un module d'expansion ?

Débranchez d'abord le système. Faites glisser le module vers la droite pour déconnecter les connecteurs DB-9, puis utilisez un tournevis pour relever le verrou et retirez le module du rail.

Quelles sont les précautions de sécurité à respecter ?

Manipulez les composants avec précaution pour éviter les décharges électrostatiques (ESD). Consultez les normes EN 61340-5-1 et CEI 61340-5-1. Ne branchez pas l'alimentation avant d'avoir terminé tous les raccordements.

Où trouver la documentation technique complète ?

La fiche technique et le manuel d'utilisation sont disponibles en téléchargement sur le site www.download.phoenixcontact.fr.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et non pelucheux pour essuyer la surface. N'utilisez pas de solvants ou de produits abrasifs. Évitez tout contact avec l'humidité.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les connexions et l'alimentation. Si le problème persiste, contactez le service après-vente Phoenix Contact pour obtenir de l'aide.

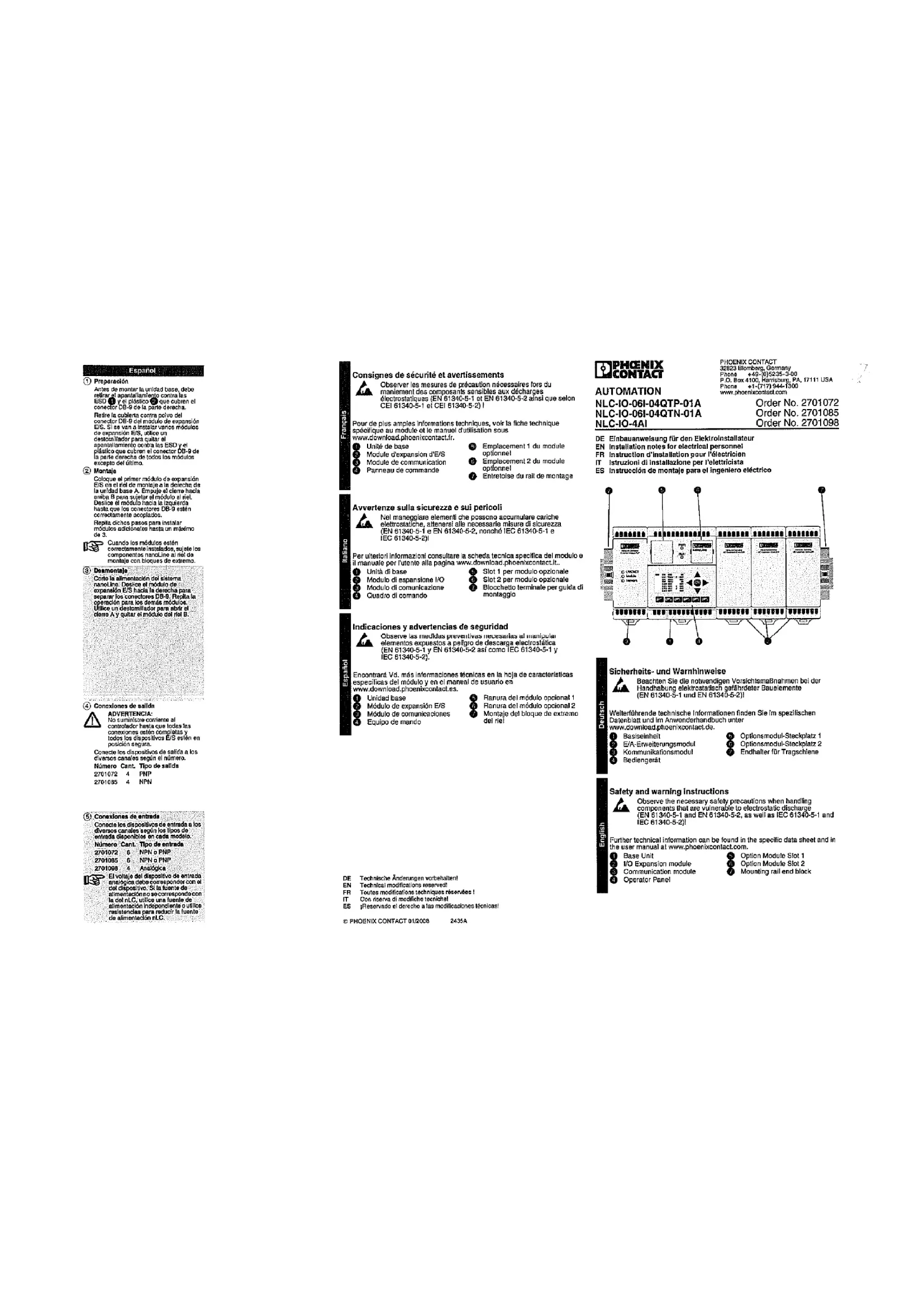

MODE D'EMPLOI NLCIO06I04QTN01A Phoenix Contact

Consignes de sécurité et avertissements

Observer les mesures de précaution nécessaires lors du manlement des composants sensibles aux décharges électrostatiques (EN 61340-5-1 et EN 61340-5-2 ainsi que selon CEI 61340-5-1 et CEI 61340-5-2) !

Français

Pour de plus amples informations techniques, voir la fiche technique spécifique au module et le manuel d'utilisation sous www.download.phoenixcontact.fr.

Unité de base
Module d'expansion d'E/S Module de communication Panneau de commande

Emplacement 1 du module

optionnel

Emplacement 2 du module

optionnel

7 Entretoise du rail de montage

1. 2017年

DE Technische Änderungen vorbehalten!
EN Technical modifications reserved! FR Toutes modifications techniques réservées! IT Can des ou de modification et équival
ES ¿Reservado el derecho a las modificaciones técnicas!

FR Instruction d'installation pour l'électricier

Installez l'unité de base en veillant à ce que le blindage DES, et la plastique, qui couvrent le connecteur DB-9 sur la côté droit, soient retirés. Retirez le cache poussière du connecteur DB-9 sur le module d'expansion d'E/S. Si plusieurs modules d'expansion d'E/S sont installés, utilisez un toumevis pour retirer le blindage DES et le plastique qui couvrent le connecteur DB-9 sur le côté droit de tous les modules, sans le dernier.

② Installation

Placez le premier module d'expansion d'E/S sur le rail de montage à droite de l'unité de base, A. Relevez le verrou, B. pour fixer le module au rail. Faites glisser le module vers la gauche jusqu'à ce que les connecteurs DB-9 soient correctement assemblés.

Répétez la même opération pour tout autre module, dans un maximum de 3. Une fois tous les modu'les

installés, fixez les composants nanoline sur le rail de montage avec les entreprises.

③ Retrait

Débranchez le système nancLine. Falles glisser le module d'expansion d'E/S vers la droite pour séparer les connecteurs DB-9. Répétez l'opération pour tout autre module. Utilisez un tournevis pour rebeltre le vemou, A, et retirer le module du raf. B.

④ R

A

ATTENTION. Ne pas brancher le régulateur jusqu'à ce que tous les caccordements soient terminés et tous les appareils d'E/S en position du sécurité.

Raccoordez les appareils de sortie aux différents canaux selon le numéro de commande. Nombre Qté Type de sortie 2701072 4 PNP 2701085 4 NPN

⑤ Raccordements d'entrée

Raccordez les appareils d'entrée aux différents canaux selon les types d'entrée disponibles sur chaque modèle. Nombre Qté Type d'entrée 2701072 6 NPN ou PNP 2701085 6 NPN ou PNP 2701098 4 Analogique

[Unreadable]

La tension de l'appareil d'entrée analogique doit corresponde au : type d'appareil utilisé. Si elle ne correspond pas à l'alimentation en tension fournie au nLC, utilisez une alimentation en tension différente ou des résistances pour réduire l'alimentation en tension du nLC.
