MODE D'EMPLOI SD 201 MODULE HARMONY SAUNIER DUVAL
page
Présentation 3
3
Descriptif 4
Mise en place 4
Raccordements 5
Mise en service 6
Utilisation 6-7
Garantie 8
Presentsation
Le Module Harmony se raccorde sur toutes les chaudières Saunier Duval.
Il a été spécialement étudié pour obtenir deux niveaux de température dans le cas d'une installation mixte composée d'un circuit plancher chauffant et d'un circuit radiateur.
Il pourra également parfaitement s'adapter à une installation ne compteant qu'un circuit en basse température.
Le Module Harmony est livre en un seul colis compensant :
- l'appareil
- le gabarit de montage
- la sonde extérieure avec le cable de branchement
- le sachet avec le nécessaire à la fixation du module et de la sonde extérieure.

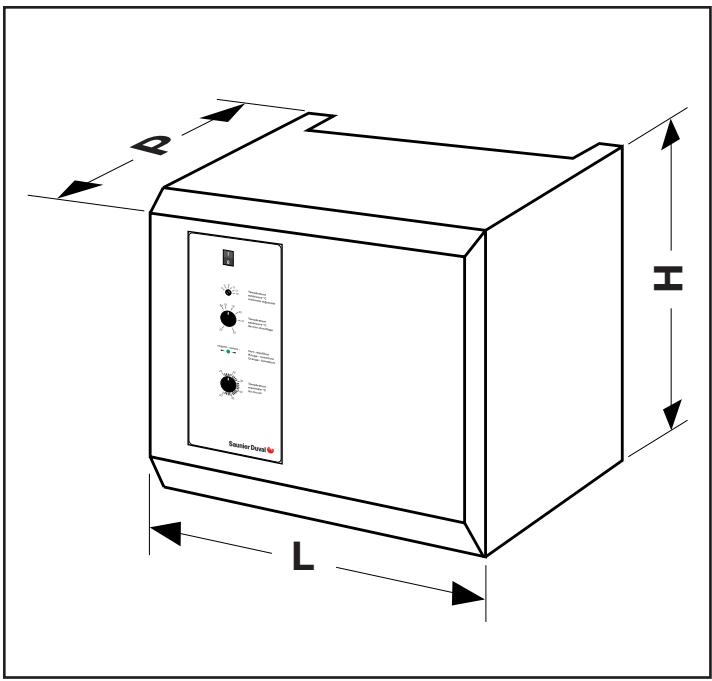

éristiques techniques
L(largeur) : 410 mm
H (hauteur) : 420 mm
P(profondeur) : 280 mm
Poids 13 kg
Raccordement electrique. 230V/50Hz
Consommation 170 W
Réglages disponibles :
Température du circuit plancher chauffant .... de 25 à 50^
Température extérieure de non chauffage .... de 17 à 23^
Température extérieure minimale de la région de -3 à -18°C
Circulateur plancher chauffant à 3 vitesses :
Puisssance absorbee a vtesse 1 46 W
Puisssance absorbee a vitesse 2 67 W
Puisssance absorbee a vitesse 3 93 W

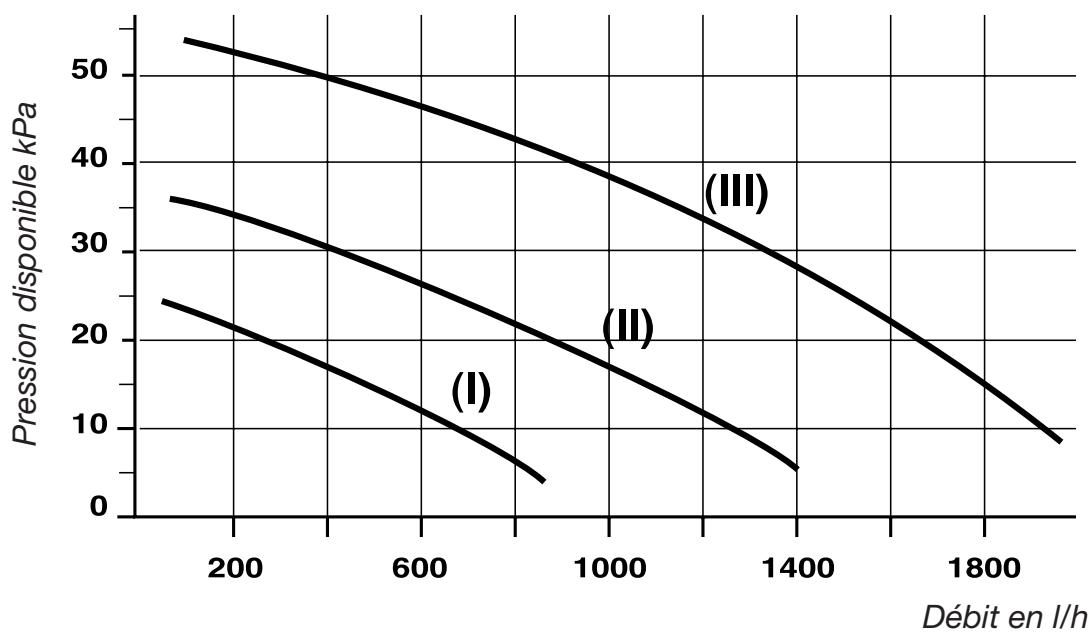

Courbe débit/pression plancher chauffant
Sélecteur de vitesse de pompe

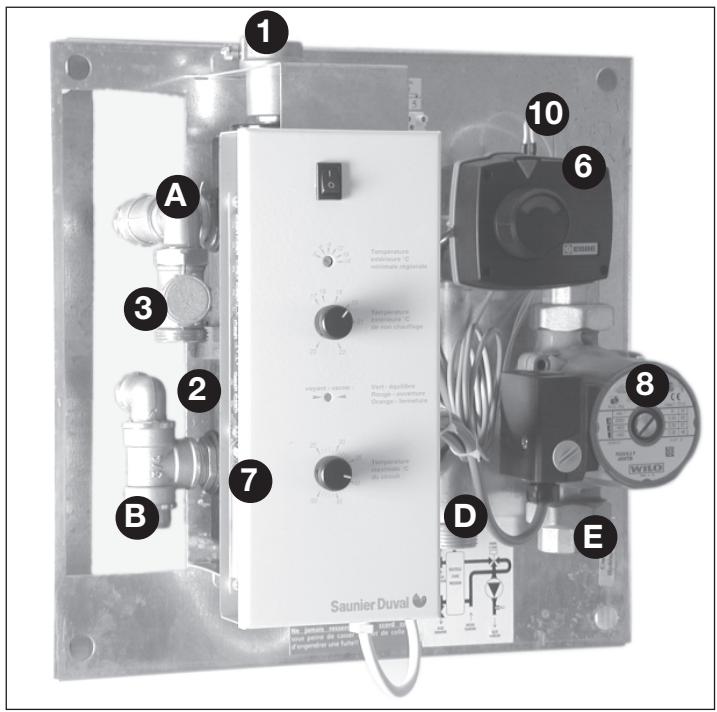

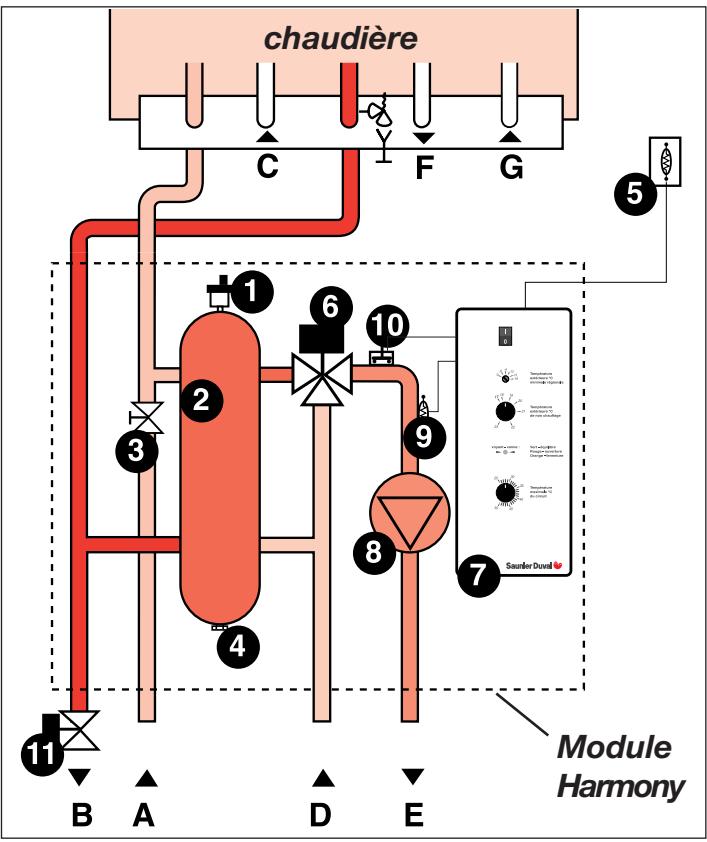

Descriptif
1 - purgeur automatique
2 - bouteille de mélange
3 - raccordé de réglage
4 - bouchon (vidange)
5 - sonde extérieure
6 - vanne trois voies (circuit plancher chauffant)
7 - carte de régulation
8 - pompe de circulation plancher chauffant
9 - sonde de température eau
10 - sécurité thermique à réarmement manuel
11 - electrodevanne pour circuit radiateurs (en option).
A - retour circuit radiateurs
B - département radiateur
C - entree eau froide sanitaire
D - retour circuit plancher chauffant
E - département plancher chauffage
F - sortie eau chaude sanitaire
G - gaz
Mise en place du Module

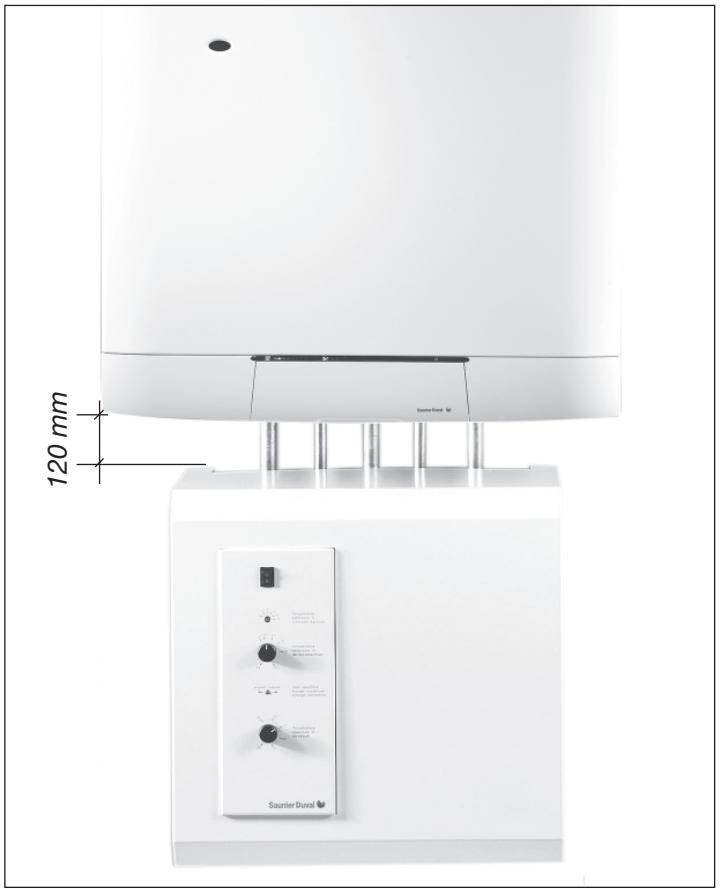

Le Module Harmony peut être place directement sous la chaudière ou à côté selon la place dont on dispose. On peut également l'installer dans un local séparé de la chaudière.

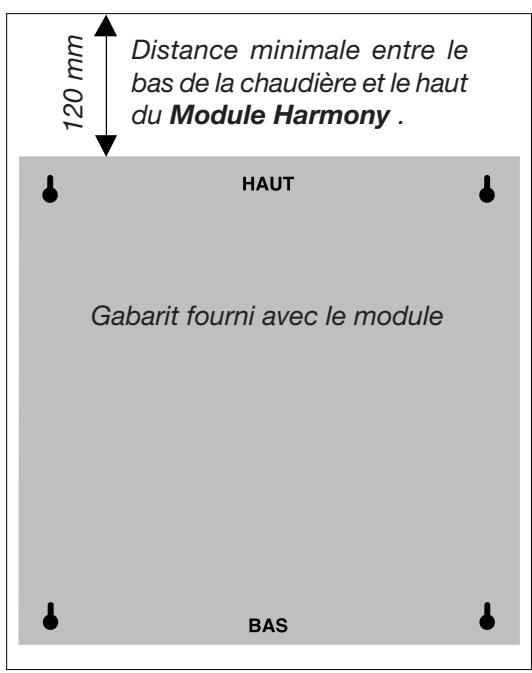

Le gabarit fourni permet de positionner avec exactitude le module sous la chaudière en respectant une distance minimale de 120mm entre les deux apparêils.

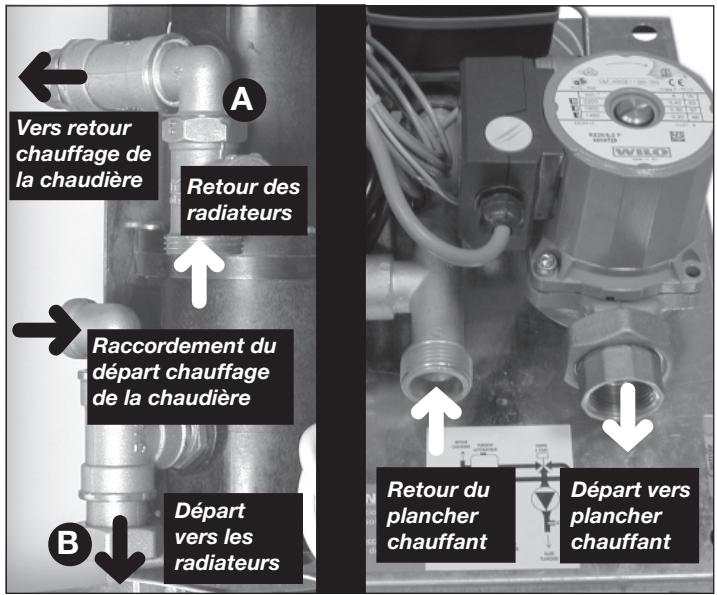

Raccordements
Réaliser les liaisons en respectant les départ et retours précisés ci-dessous. Les liaisons (non fournis) entre la chaudière et le module seront réalisées en tubes cuivre ou à l'aide de flexibles appropriés.
Note: Si vous installation est composée d'un plancher chauffant et pas de circuit radiateurs, il faut alors condamner le départ (B) et le retard (A).
Alimentation 230 V
Raccorder le cable monté sur l'appareil à une alimentation électrique 230 V + terre (10/16 A).
Raccordement de la sonde extérieure
- La sonde capte les variations de tempé-rature extérieure et permet d'obtenir, via la carte électronique, une régulation optimale du circuit BASSE TEMPERATURE.
Elle doit être fixée à environ 2,5 m du sol sur une façon (Nord) ou (Nord /Est), à l'abri du soleil et des vents dominants. Veiller à la positionner bien droite, le passage de cable dirigé vers le bas.
- Raccorder le cable de liaison (15 m) sur les bornes 4 et 5.

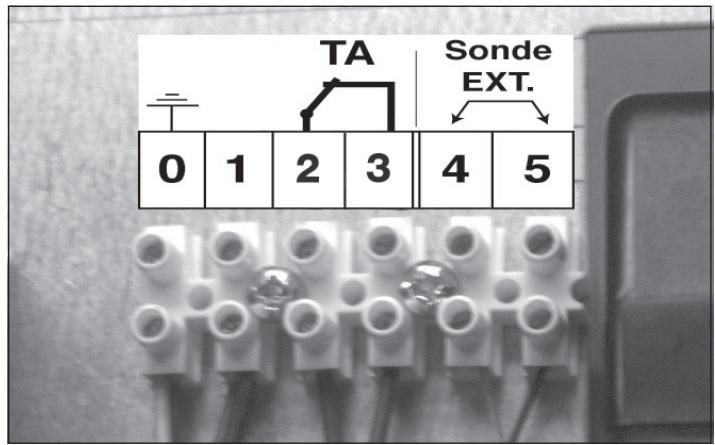

Raccordement du thermostat d'ambiance (facultatif)
Si les radiateurs ne sont pas équipés de robinets thermostatiques, il est possible d'installer le thermostat d'ambiance Saunier Duval «sd 2000» ou leprogrammateur d'ambiance «sd 5002» afin de réguler la température du circuit radiateur. Dans ce cas, raccorder les fils des thermostats comme indiqué ci-contre.
Important: L'installation d'un thermostat d'ambiance implique le montage d'une electromeance supplémentaire (11) disponible auprès de votre revendeur Saunier Duval sous la reférence 56393.
Raccordement du thermostat d'ambiance «sd 2000» :
$$
\frac {3}{2} - \frac {1}{3} - - - \begin{array}{c} r e p \text {è r e s} \ r e p \text {è r e s} \end{array}
$$
Raccordement duprogrammateur «sd 5002» :
$$
\frac {3}{2} - \frac {1}{3} - - - \frac {\text {r e p e r e s} T A}{\text {r e p e r e s b o r n i e r m o d u l e}}
$$
Mise en service
- Ouvrir les vannes des différents circuits chauffage.
- Remplir les circuits chauffage conformément aux instructions fournies dans la notice de la chaudière.
- Purger l'installation puis vérifier sur le manomètre de la chaudière que la pression se situe entre 1 et 2 bars.
- Contrôler l'étanchéité des raccordements.
- S'assurer que la sécurité thermique (10) est enclenchée.
- Mettre la chaudière en fonctionnement «hiver».
- Appuyer sur l'interrupteur (O / I) du Module Harmony pour lemettre enfonnement.
- Proceder à l'équilibrage des circuits (Radiateurs/Plancher chauffant) en limitant, si nécessaire, le début dans le circuit radiateur par le te de réglage (photo ci-contre).
Utilisation
1 Interrupteur marche/arrêt (1/0)
2 Réglage de la température minimale régionale
3 Réglage de la température extérieure de non chauffage
4 L'etat de fonctionnement est signalé par 3 tímoins lumi-neux dont l'allumage est successif :
Voyant rouge : la vanne trois voies est ouverte entrainant le mélange de l'eau «départ chaudière/retour plancher» avec le départ plancher chauffant.
Voyant vert : la vanne trois voies est en « équilibre » c'est-à-dire que la température calculée de l'eau du plancher chauffant est atteinte.
Voyant orange : la vanne trois voies est fermée car la température de l'eau circulant dans le circuit basse température a dépasse la consigne calculée par la régulation. Le circulateur continue de fonctionner en répartis-sant de façon uniforme la température sur toutes les boucles composant le plancher chauffant.
Réglage de la température maximale dans le circuit plancher chauffant
Allumage
- mesure la chaudière en fonctionnement «hiver»
- Le basculement sur I de l'interrupteur (1) du Module Harmony met l'appareil sous tension et entraine le fonctionnement permanent du circulator.
Arrêt
En fin de saison de chauffage mettre la chaudière en position «été » et l'interrupteur du Module Harmony sur (O).
- Faire les réglages de température sur la chaudière (se reporter à sa notice) selon les principes suivants :
- pour une installation en plancher chauffant intégral, régler la température maximale en chauffage entre 40 et 50^
- pour une installation compteant deux niveaux de température, régler la temperature maximale en chauffage en fonction des besoin du circuit radiateurs.
Important: protégér les circuits contre la corrosion et l'embouage en ajoutant à l'eau du circuit chauffage un inhibéur approprié à votre installation.
Température
extérieure ^ C
minimale régionale
Température
extérieure ^ C
de non chauffage
Vert - équilibre
Rouge - ouverture
Orange -fermeture
Température
maximale ^ C
du circuit
Utilisation
Régulation du plancher chauffant
La température de l'eau circulant dans le circuit plancher chauffant est calculée électroniquement en fonction des choses que vous avez effectué sur les选出eurs 2, 3 et 5.

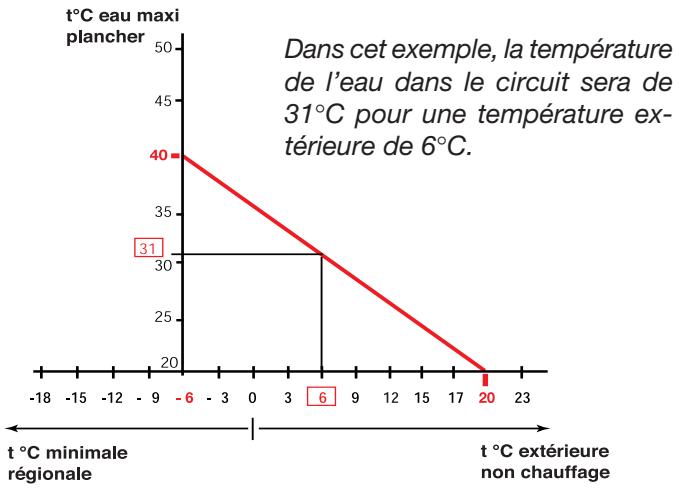

Exemple N^1 : Le graphique ci-dessous montre un réglage répondant à la majorité des cas :
(2) >> Température minimale régionale : - 6°C
(3) >>Température extérieure de non chauffage: 20^
(5) >>Température maximale dans le circuit : 40^

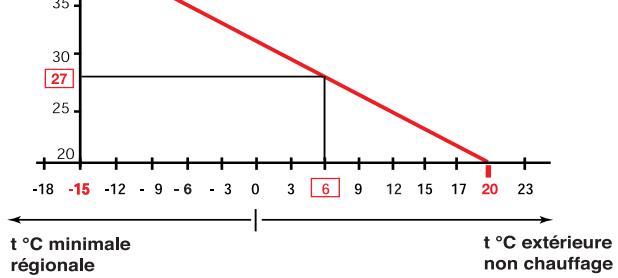

Example N^2 : (2) -15^
t°C eau maxi (3) >> 20°C plancher c1 (5) >> 40°C
Dans ce deuxieme exemple, un changement de valeur sur le réglage (2) nous permet d'abaisser la température dans le circuit à 27^ lorsque la température extérieur est de 6^ .

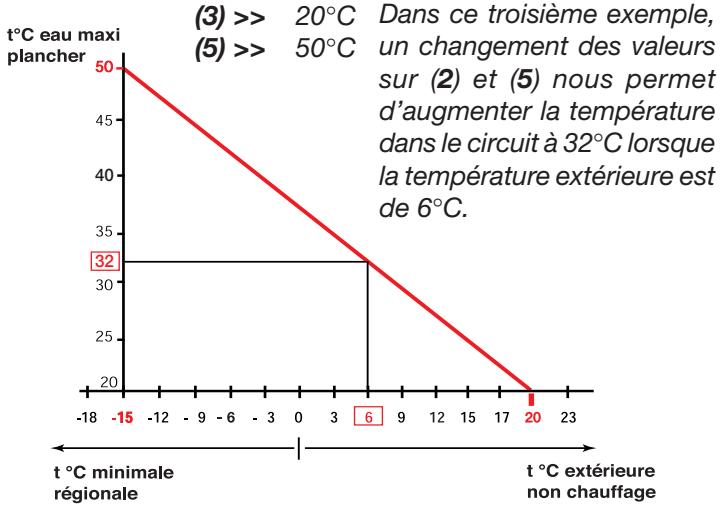

Example N^3:(2) >> -15^
Remarque importante: En raison de l'inertie liée à la technologie du plancher chauffant, les modifications de réglage sur le circuit ne seront perçues qu'après un fonctionnement de 12 à 24 heures.
Régulation du circuit radiateur
Régler la température souhaitation dans chaque piece à l'aide des robinets thermostatiques de chaque radiateur ou choisir la température de consigne directement sur votre thermostat d'ambiance dans le cas où celui-ci a été prévu.
Sélection des circuits
En cas d'occupation partielle des locaux, il peut être interressant de faire fonctionner une seule zone de température : a) zone plancher chauffant seule :
- s'assurer que l'interrupteur du Module Harmony est sur sa position marche (I)
- Tournier les robinets thermostatiques des radiateurs ou le thermostat d'ambiance sur leur position mini ou encore fermer les vannes d'alimentation des radiateurs.
b) zone radiateur seul :
- mesure l'interrupteur du module sur arrêt (O)
- régler la consigne du thermostat d'ambiance ou des robinets thermostatiques.
Garantie
La carte de garantie du Module Harmony doit impérativement être complétée par l'installateur à la mise en service de l'appareil puis conservée par l'utilisateur.
En cas d'anomalie, cette carte sera presentee à la station technique agrée Saunier Duval Eau Chaude Chauffage France, pour bénéficier du recours en garantie.
