Type de produit	Module de production d'eau chaude sanitaire avec réservoir de stockage (11 L) pour chaudière Isosplit
Dimensions (L x H x P)	290 x 515 x 260 mm
Poids net	10 kg
Poids brut	12 kg
Capacité du réservoir	11 litres
Plage de température eau chaude	30°C à 60°C (réglage manuel)
Température de stockage	60°C (sécurité anti-légionelles)
Pression maximale de service	10 bar
Alimentation électrique	230 V monophasé, 0,65 A, 150 W
Protection électrique	IPX4D, classe 2
Fonctions principales	Stockage d'eau chaude, dilution avec eau froide, vanne thermostatique en sortie, maintien à 60°C
Entretien et nettoyage	Chiffon humide à l'eau savonneuse ; ne pas utiliser de produits abrasifs ou solvants
Sécurité	Thermostat de régulation, sécurité de surchauffe (réarmable), vanne anti-coup de bélier, vanne thermostatique de sortie
Pièces détachées et réparabilité	Garantie constructeur 2 ans pièces ; réparation par stations techniques agréées Saunier Duval
Informations générales	Livré avec 3 vannes d'isolement, joints d'étanchéité et notice de montage ; installation par professionnel qualifié obligatoire

FOIRE AUX QUESTIONS - ISOBOX SAUNIER DUVAL

À quoi sert l'ISOBOX SAUNIER DUVAL ?

L'ISOBOX est un module de stockage d'eau chaude de 11 litres qui se raccorde à une chaudière Isosplit. Il permet d'obtenir de l'eau chaude instantanée au robinet, réduisant ainsi le gaspillage d'eau et de gaz.

Quelle est la température de l'eau chaude fournie ?

Vous pouvez régler la température entre 30°C et 60°C à l'aide du bouton en façade. Le stockage interne maintient l'eau à 60°C pour éviter les légionelles.

Comment installer l'ISOBOX ?

L'installation doit être réalisée par un professionnel qualifié. L'appareil se fixe au mur ou dans un meuble, avec des raccordements hydrauliques (arrivée eau chaude, eau froide, sortie eau mitigée) et électriques (230 V). Consultez la notice pour le schéma de principe.

Quels sont les raccordements hydrauliques ?

Trois raccordements sont nécessaires : A (arrivée eau chaude de la chaudière), B (entrée eau froide) et C (sortie eau chaude mitigée). Chaque raccord est équipé d'une manette d'arrêt.

Comment entretenir l'ISOBOX ?

Nettoyez l'habillage avec un chiffon humide à l'eau savonneuse. N'utilisez pas de produits abrasifs ou solvants qui pourraient endommager la surface.

Quelle est la garantie de l'ISOBOX ?

Saunier Duval offre une garantie de 2 ans sur les pièces à compter de l'installation, sous condition d'une installation par un professionnel et d'un raccordement à une chaudière Isosplit.

Que faire en cas de panne ?

Contactez une Station Technique Agréée Saunier Duval. La liste est fournie avec l'appareil. La main d'œuvre et les déplacements restent à votre charge.

Puis-je utiliser l'ISOBOX avec une autre chaudière qu'Isosplit ?

Non, l'ISOBOX est spécialement conçu pour les chaudières Isosplit. L'utilisation avec une autre chaudière pourrait compromettre les performances et la garantie.

Quelles sont les dimensions et le poids de l'ISOBOX ?

Dimensions : 290 x 515 x 260 mm. Poids net : 10 kg, poids brut : 12 kg.

Comment régler la température de l'eau ?

Tournez le bouton placé en façade pour ajuster la température de sortie entre 30°C et 60°C. La position recommandée pour éviter les brûlures est autour de 50°C.

MODE D'EMPLOI ISOBOX SAUNIER DUVAL

Actionner l'interrupteur place sous l'Isobox pour permettre en route ou arrêter l'Isobox.

NB: L'éclairage du voyant indique la mise sous tension de l'appareil

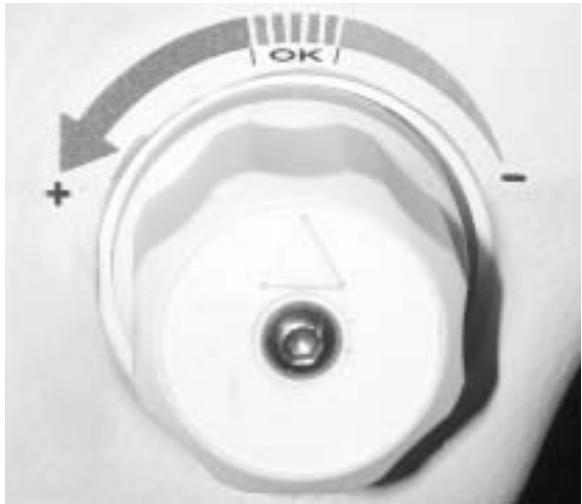

Réglage de votre température d'eau chaude souhaitée

Le bouton placé en façade de l'appareil permet de moduler la température de l'eau chaude souhaitée de 30°C à 60°C

NB: La position indiquée sur la photo correspond à une température de comport d'environ 50°C sans risque de brûlures.

Présentation

L'arrivée d'eau chaude est toujours tributaire de la quantité d'eau froide contenue dans les tuyaux. Si votre point deuisage est éloigné de la chaudière, le temps nécessaire à l'arrivée de l'eau chaude peut s'avérer long et entraîne nécessairement un gaspillage d'eau et de gaz important.

C'est pourquoi l'Isobox, développé par Saunier Duval, a été spécialement étudié pour se raccorder à Votre chaudière Isosplit. Il se compose d'une réserve d'eau, alimentée par la chaudière, à placer à proximité du point d'eau (lavabo, douche, évier, baignoire) le plus éloigné de la chaudière.

La fourniture de l'eau chaude est alors immédiate au robinet, d'où une économie d'eau, de gaz et l'assurance d'obtenir une eau à la température que vous souhaitez par le réglage manuel préalable du bouton placé en façade.

L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur.

Le module isobox

est livré en 1 seul colis comprenant : - 3 vannes d'isolement et ses joints d'étanchéité - Les joints d'étanchéité - La notice de montage

Sommaire
Instructions d'utilisation	2
Présentation	3
UTILISATEURS
• La garantie	4
• L'entretien	5
INSTALLATEURS
• Caracteristiques techniques	6
• Schéma de principe	7
• Mise en place et raccordements hydrauliques	8 - 10
• Raccordements electromètriques	11
• Mise en service	12 - 13

La garantie

La carte de garantie de l'Isobox doit impérativement être complétée par l'installateur lors de la mise en service de l'appareil puis conservée par l'utilisateur. En cas d'anomalie, cette carte doit être présentée à la Station Technique Agréée pour bénéficier du recours en garantie.

Saunier Duval vous offre une garantie de 2 ans sur les pièces de cet appareil à compter de sa date d'installation, à condition qu'il soit installé par un professionnel à même de vérifier que toutes les contraintes techniques liées au raccordement de l'Isobox sont respectées. Notamment en ce qui concerne l'obligation du raccordement de l'Isobox à une chaudière Isospilt qui seule est à même assurer les performances de l'Isobox.

Nous nous engageons, en conséquence, à réparer

ou à remplacer purement et simplement les pièces reconnues par nous comme défectueuses à l'origine après retour en nos usines pour examen, la main d'œuvre et les frais de déplacement ou de port restant à la charge de l'utilisateur. La réparation des pièces ou leur remplacement pendant la période de garantie constructeur ne peut avoir pour effet de prolonger la durée initiale de celle-ci.

La garantie constructeur ne saurait être retenue en raison d'une mauvaise installation de l'appareil, ainsi qu'en cas de fonctionnement défectueux ou de sa déterioration résultant d'un usage anormal ou abusif, d'une insuffisance d'entretien. Elle est conditionnée par la réalisation de l'installation en conformité avec les règles de l'art, les normes en vigueur, les instructions figurant sur la notice "d'installation / d'emploi" (article 1792-4 Loi 78.12 du 04.01.1978) ainsi que par la qualification technique et professionnelle des entreprises responsables des interventions ultérieures.

La garantie constructeur ne couvre pas : les dépréciations

consécutives à des modifications de la nature ou de la pression de l'eau.

les interventions effectuées par d'autres entreprises que celles spécialement qualifiées appartenant à notre réseau de professionnels. La garantie constructeur n'exclut pas le bénéfice au profit de l'acheteur de la garantie légale prévue par l'article 1641 du Code Civil.

L'entretien, ce que vous devez savoir

L'entretien de l'habillage de votre Isobox se fera à l'aide d'un chiffon mouillé à l'eau savonneuse.

N'utilisez pas de produits abrasifs

ou à base de solvant, ceux-ci pourraient entraîner une altération de l'habillage.

La liste des Stations Techniques Agréées, fournie avec votre Isobox, vous permettra de faire

appel à un professionnel près de chez vous et régulièrement formé au dépannage de nos produits.

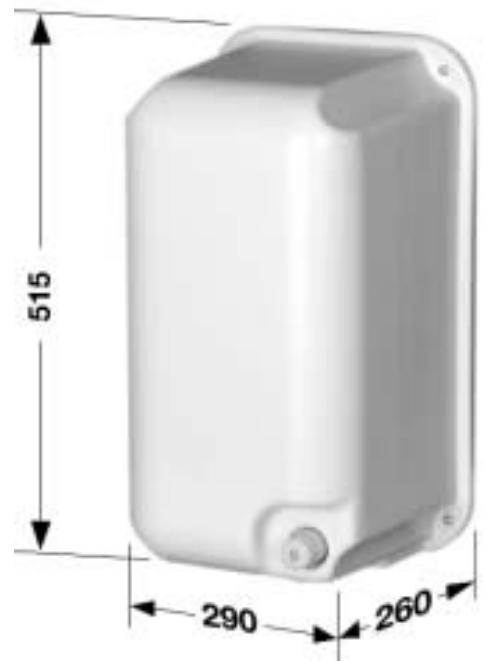

Caracteristique techniques

Largeur

Hauteur

Profondeur

Poids net (à vide)

Poids brut

Capacité utile du bac

Température minimale de l'eau chaude

Température maximale de l'eau chaude

Pression maximale de service

Tension d'alimentation

Intensité

Puissance maxi. absorbée

Protection électrique

Classe

mm	290
mm	515
mm	260
kg	10
kg	12
l	11
(°C)	34
(°C)	60
bar	10
V	230
A	0,65
W	150
	IPX4D
	2

L'Isobox est constitué d'une réserve de 11 litres stockés à 60°C et maintenue en température par une résistance électrique. L'eau froide des canalisations vient se diluer à l'eau chaude au début du débit. Une vanne thermostatique située en sortie eau chaude limite la température. Le stockage à 60°C assure une sécurité anti-légionelles.

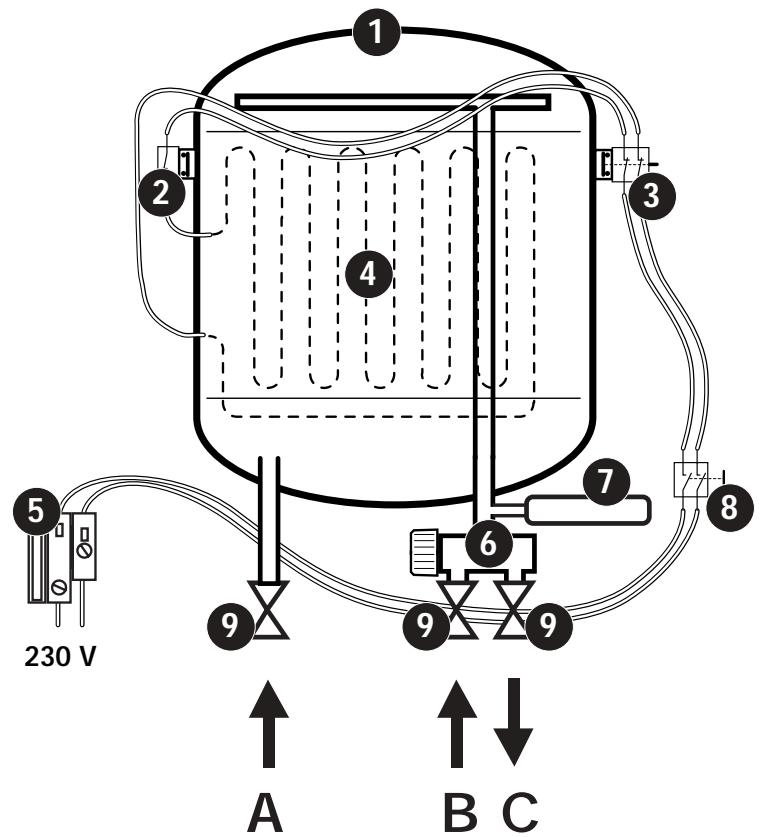

Schéma de principe

1 - Ballon Inox 2 - Thermostat de régulation 3 - Sécurité de surchauffe 4 - Élément chauffant 5 - Bornier de raccordement électrique 230 V - 2 fils + fusible 800mA 6 - Vanne thermostatique 7 - Sécurité anti "coup de bélier" 8 - Interrupteur marche/arrêt 9 - Vannes d'arrêt

A - Arrivée eau chaude de la chaudière B - Entrée eau froide C - Sortie eau chaude mitigée

Mise en place et raccordements

L'Isobox a été spécialement étudié pour s'intégrer facilement dans un meuble de salle d'eau ou de cuisine.

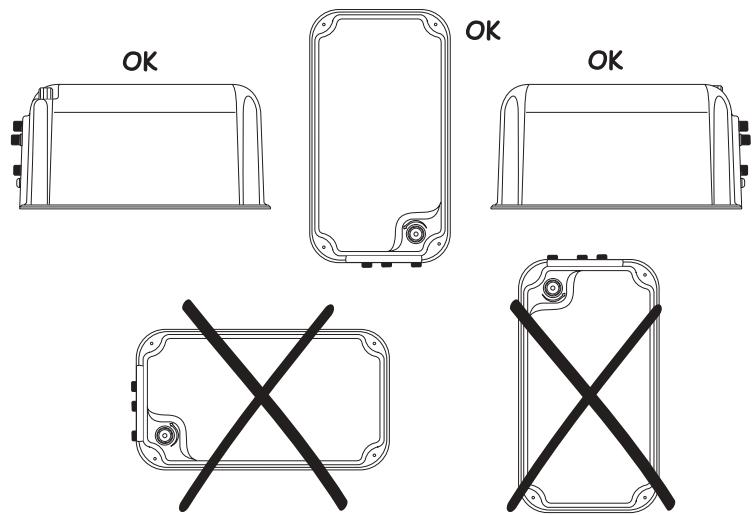

Il est imperative toutefois de respecter les orientations autorisées du module telles que illustrées ci-dessous.

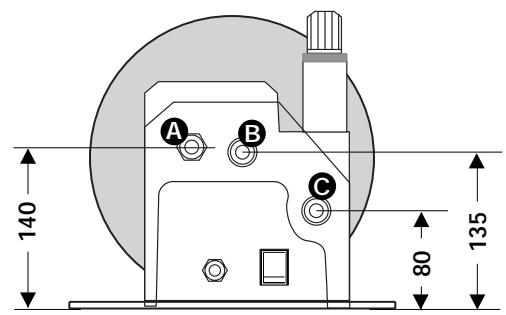

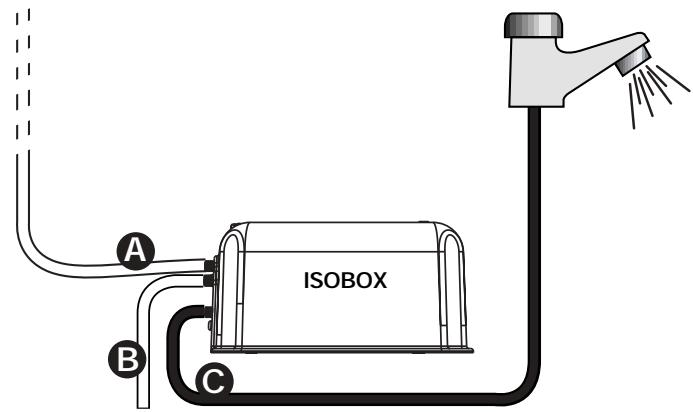

A - Arrivée eau chaude de la chaudière B - Entrée eau froide C - Sortie eau chaude mitigée

Mise en place et raccordements

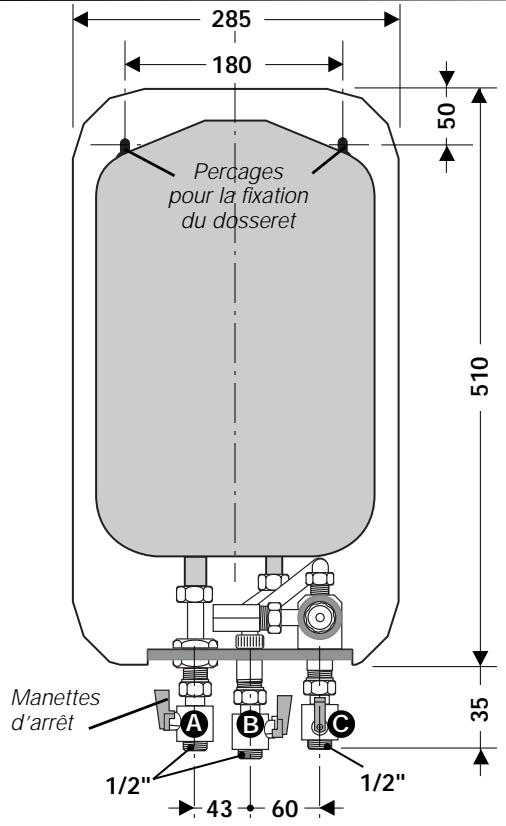

Utiliser les deux percages prevus sur la partie haute du dosseret pour fixer I'Isobox sur le mur ou le meuble. - Le circuit de distribution sera réalisé de préférence en tube cuivre de 12 × 14 mm. - Réaliser les liaisons en respectant l'ordre des arrivées et des départ (A, B, C). - Protégé les canalisations par un calorifugeages efficace afin d'éviter les pertes de charge.

A - Arrivée eau chaude de la chaudière avec manette d'arrêt B - Entrée eau froide avec manette d'arrêt C - Sortie eau chaude mitigée avec manette d'arrêt

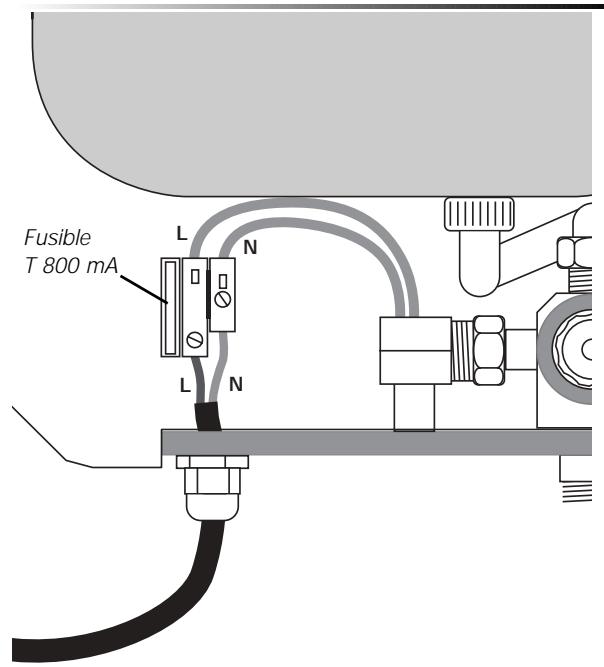

Raccordement électrique

Raccordement de l'alimentation 230 V

• Raccorder un câble d'alimentation 230 V monophasé au bornier de l'Isobox. Le raccordement se fait avec un câbleouple du type 2 x 0,75 mm² H05 V V -F. Veilliez à respecter le raccordement phase et neutre sur la chaudière.
• Le raccordement électrique de l'appareil doit être réalisé par un professionnel qualifié.
• Respecter impérativement les distances de protection indiquées dans la norme NF C 15-100

Mise en service

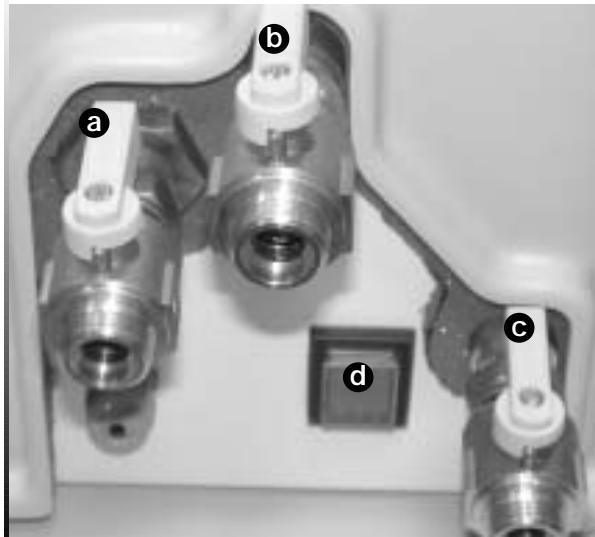

1/ Ouvrir les 3 manettes d'isolement (a, b et c)

2/ Mettre en fonctionnement la chaudière Isosplit (voir notice d'utilisation de la chaudière)

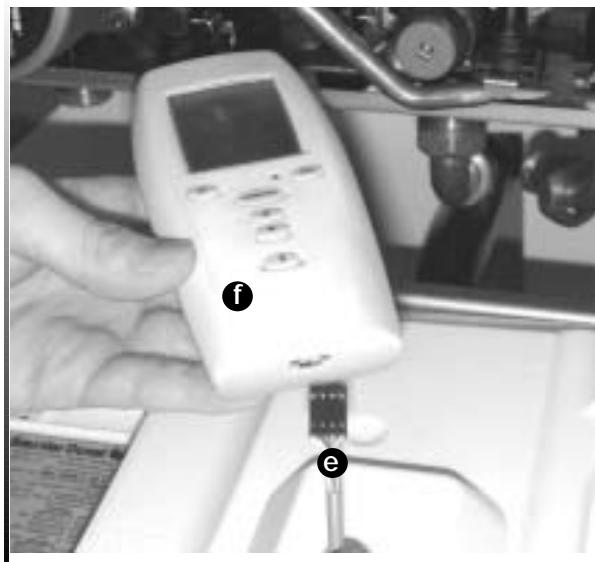

3/ Prendre le connecteur (e) placé en attente sur la partie intérieure du tableau de bord de la chaudière Isosplit et le raccorder sur la prise du Thermostat d'Ambiance sans fil de la chaudière (f).

4/ Indiquer à votre Thermostat d'Ambiance la présence de l'Isobox en suivant le synoptique ci-contre.

5/ Contrôler l'étanchéité des raccordements.

6/ S'assurer que la sécurité de surchauffe (g) est enclenchée en appuyant sur le bouton central.

7/ Appuyer sur l'interrupteur (d) pour mettre en fonctionnement l'Isobox (l'interrupteur s'allume pour confirmer la mise sous tension).

8/ Effectuer un usage d'eau chaude et positionner le bouton de la vanne thermostatique (h) à la température souhaitée à la sortie du robinet.

Prise en compte de l'isobox

1/ Raccorder le connecteur (e) sur le thermostat d'ambiance

2/ Appuyer 5 secondes sur MENU pour faire apparaître le menu

suivant : MENU INSTALLATEUR

MENUSAV

HISTORIQUE D'FAUTS

3/ Sélectionner le menu installateur :

▶ MENU INSTALLATEUR →

CODE D'ACCES

4/ Sélectionner le menu ISOBOX en utilisant les touches

REGULATION CHAUFF.

CONFIG. CHAUDIERE

• MODULE ISOBOX

EN FIN DE PARAMÉTRAGE, appuyer pendant environ 5 secondes sur MENU pour revenir à l'affichage initial.
