MODE D'EMPLOI ISOFAST C 24 E V SAUNIER DUVAL

La chaudière qui simplifie la vie

ISOFAST

NOTICE D'INSTALLATION ET D'EMPLOI

ISOFAST C 28 E - ISOFAST C 28 ENoXISOFAST C 24 EV - ISOFAST C 35 EISOFAST F 28 E - ISOFAST F 35 E

Utilisateurs, prenez note !

La désignation de votre chaudière est inscrite sur l'instruction collée à l'intérieur du portillon. Reportez-vous au chapitre "Présentation" page 3, vous y trouvez la description des fonctions de base que vous apportera votre chaudière. Le sommaire "Utilisateur" ci-dessous vous renvoie au chapitre vous concernant directement pour une bonne utilisation de votre chaudière.

SOMMAIRE GENÉRAL

Présentation Page 3

Dimensions 4

Conditions d'installation 5

Conception du circuit chauffage 5

Conception du circuit sanitaire 5

Caracteristiques techniques 6-10

Circuit hydraulic 11-13

Emplacement de la chaudiere 14

Evacuation des gaz brûlés 14-16

Sortieventouses 17-18

Pose des canalisations 19

Mise en place de la chaudière 20

Raccordement electrique 20

Mise en service 21-22

Fonctionnement/Allumage 23

Sécurités de fonctionnement/remplissage ..... 24

Réglages 25-26

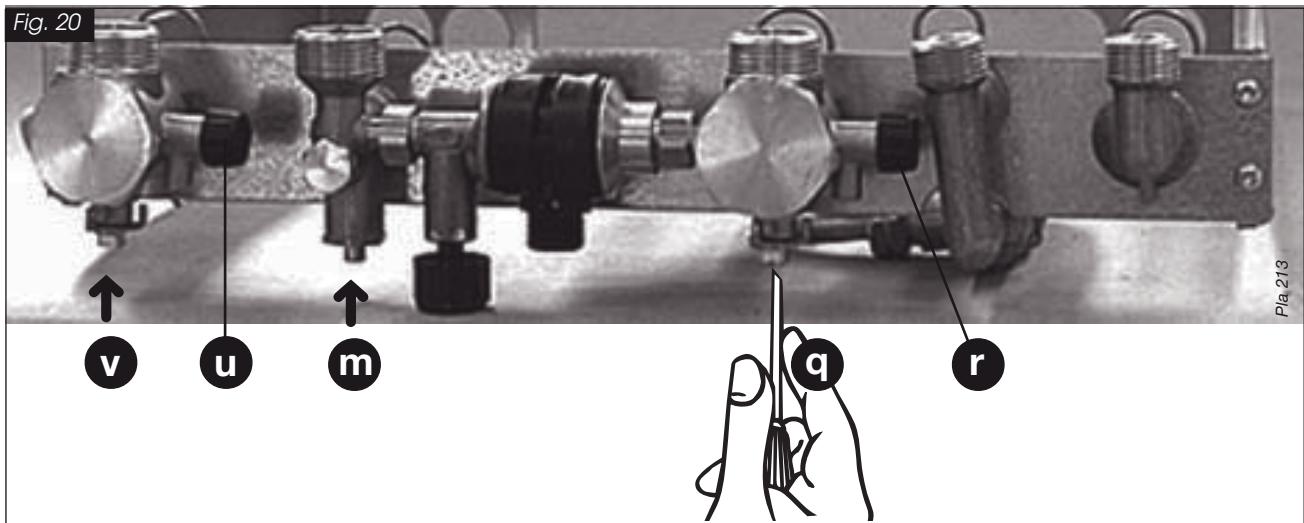

Vidange 26

Changement de gaz 27

Entretien 27

Garantie 27

SOMMAIRE UTILISATEUR

Fonctionnement/Allumage 23

Sécurités de fonctionnement/remplissage...... 24

Entretien 27

Garantie 27

• Les chaudières ISOFAST C 28 E, ISOFAST C 28 E NOx, ISOFAST C 35 E et ISOFAST C 24 E V sont des chaudières de type atmosphérique, c'est-à-dire que l'air du local où est installée la chaudière sert à la combustion du brûleur. Il est donc important que l'installation soit réalisée dans le respect des normes en vigueur notamment en matière d'aération du local.

• Les modèles de type NOx intéège une technologie particulière qui leur confère une faible émissibilité d'oxydes d'azote (NOx) lors de la combustion. La limitation de ces gaz permet d'éviter que le fonctionnement d'une chaudière n'apporte une contribution additionnelle à l'effet de serre.

• Les modèles V (conformes aux normes NF D 35 337 et NF 35 413) sont prévus pour être raccordés sur une installation de Ventilation Mécanique Contrôlée et sont équipés, en usine, d'un dispositif de sécurité qui provoque l'arrêt total de la chaudière en cas d'anomalie.

Rappel: Conformément à l'arrêté du 30 mai 1989, les installations nouvelles de Ventilation Mécanique Contrôlette doivent être équipées d'un dispositif de sécurité collective interrompant le fonctionnement de chaque des chaudières en cas d'arrêt de l'extracteur.

• Les autres modèles de type C doivent être raccordés à un conduit d'évacuation des gaz brûlés à tirage naturel (cheminée).

• Les chaudières ISOFAST F 28 E et ISOFAST F 35 E sont de type étanche c'est-à-dire que l'évacuation des produits de combustion et l'entrée d'air transient par uneventouse. Ce principe offre de nombreux avantages tels que:

• Installation dans des encombrents réduits sans nécessité d'agération du local.

• Multiples configurations d'installation en fonction des contraintes des locaux.

Nota : Les chaudieres sont équipées d'un système de modulation qui lui permet d'adapter sa puissance entre le mini et le maxi en fonction des besoin de l'installation.

De plus, la chaudière est équipée d'un mini ballon de 4 litres d'eau chaude sanitaire qui apporte un comfort supplémentaire dans la fourniture de l'eau chaude sanitaire.

ISOFAST C 28 E, ISOFAST C 28 E NOx et ISOFAST F 28 E Chaudières à double service (chauffage + eau chaude instantanée): puissance entre 10 kW et 28 kW et allumage électronique.

Chaudières à double service (chauffage + eau chaude instantanée): puissance entre 12 kW et 35 kW et allumage électronique.

ISOFAST C 24 EV :

Chaudière à double service (chauffage + eau chaude instantanée): puissance entre 10 kW et 24 kW et allumage electronique. L'évacuation des produits de combustion est raccordée à une installation VMC.

Catégorie gaz : ISOFAST C 28 E, ISOFAST F 28 E, ISOFAST C 35 E, ISOFAST F 35 E et ISOFAST C 24 E V: II2E+3+, c'est-à-dire que les chaudières fonctionnent au gaz naturel (G20/G25) ou au gaz butane/propane (G30/G31).

ISOFAST C 28 E NOx:12E+, c'est-à-dire que les chaudières fonctionnent au gaz naturel (G20/G25).

Accessoires

Différents accessoires sont disponibles telsque deskits de remplacement sur des installations existantes. Pour obtenir des informations détaillées sur ces diverses possibités, consultez votre revendeur habitual.

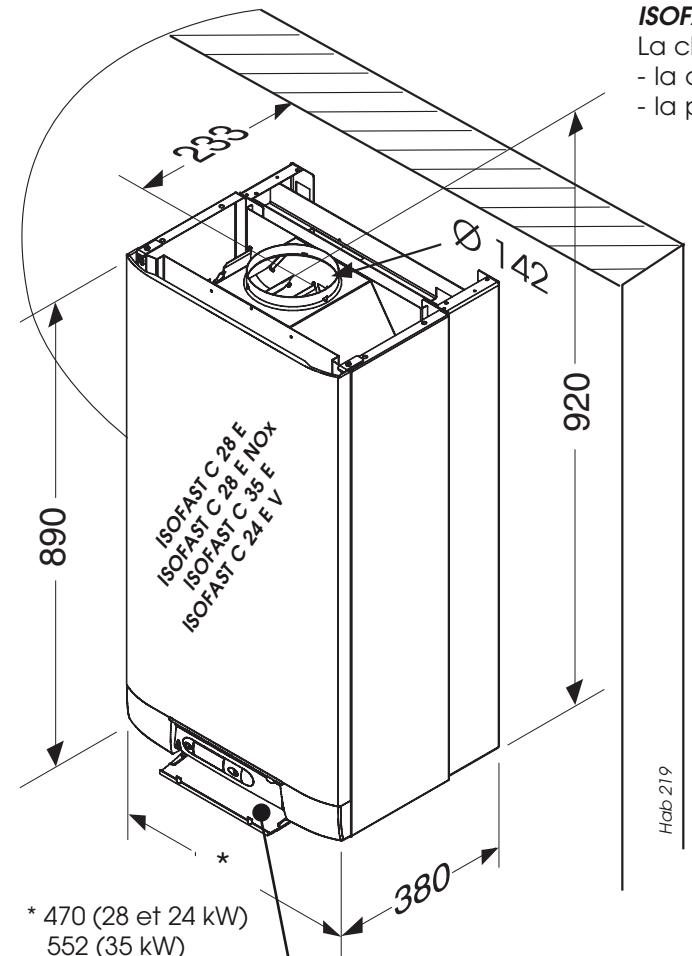

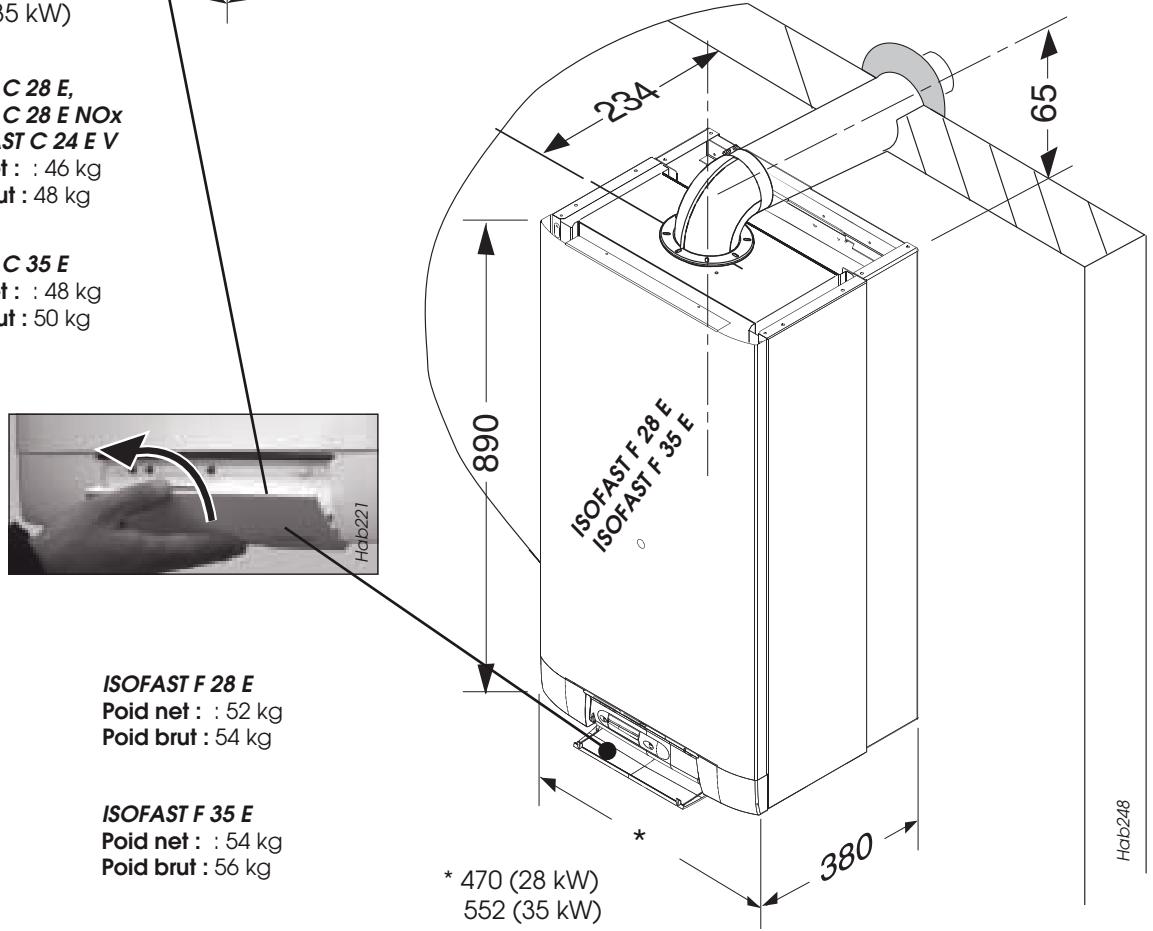

Fig. 1

ISOFAST type F

* 470 (28 e† 24 kW) 552 (35 kW)
ISOFAST C 28 E,
ISOFAST C 28 E NOx
et ISOFAST C 24 E V
Poids net : 46 kg
Poids brut : 48 kg
ISOFAST C 35 E Poids net : : 48 kg Poids brut : 50 kg

ISOFAST type C

La chaudière est livrée en deux colis séparés :

• la chaudiere,
• la plaque de raccordement

La chaudière est livrée en trois colis séparés :

-la chaudiere,
- la plaque de raccordement
- la ventouse

Bâtiments d'habitation

L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règes de l'art en vigueur, notamment :

• Arrêté du 2 août 1977
  Régles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquées situées à l'intérieur desBATiments d'habitation et de leurs dépendances.
• Norme DTU P 45-204 - Installations de gaz (ancien-nement DTU N°61-1 - Installations de gaz - Avril 1982
  +additif n°1 Juillet 1984) en particulier pour ce qui concerne :
• le volume du local
• les surfaces ouvrant sur l'extérieur
• l'évacuation des produits de combustion
• Règlement Sanitaire Départemental. Entre autres: La présence sur l'installation d'une fonction de disconnection de type CB, à zones de pressions différantes non contrôlables répondant aux exigencies fonctionnelles de la norme NF P 43-011, destinée à éviter les retours d'eau de chauffage vers le réseau d'eau potable, est requise par les articles 16.7 et 16.8 du Règlement Sanitaire Départemental-type.

Pour les apparèels raccordés au réseau électrique
- Norme NF C 15-100 pour les raccordements électriques et, en particulier, l'obligation de raccordement à une prise de terre (NF C 73-600).

Établissements recevant du public

L'installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règes de l'art en vigueur, notamment :
- Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public :

a) Prescriptions generales

Pour tous les apparèils :

• Articles GZ
  Installations aux gaz combustibles et hydrocarbures liquifiés.
  Ensuite, suivant l'usage :
• Articles CH

Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.
b) Prescriptions particulières à chaque type d'établissements reçvant du public (hôpitaux, magasins, etc...)

CONCEPTION DU CIRCUIT CHAUFFAGE

• Les chaudières ISOFAST peuvent être intégrées à tous les types d'installation : bi-tube, mono-tube série ou dérivé...
• Les surfaces de chauffe peuvent être constituées de radiateurs, de convecteurs ou d'ärothermes.

Attention: si les matériaux utilisés sont de natures différentes, il peut se produit des phénomènes de corrosion. Dans ce cas, il est recommendé d'ajouter à l'eau du circuit chauffage un inhibiteur, dans les proportions indiquées par son fabricant, qui évitera la production de gaz et la formation d'oxydes.

• Les sections des canalisations seront déterminées selon les méthodes habituelles en utilisant la courbe débit / pression (page 6 et 7). Le réseau de distribution sera calculé selon le débit correspondant à la puissance réellement nécessaire, sans tener compte de la puissance maximale que peut fournir la chaudière. Il est toute fois recommendé de prévoir un débit suffisant pour que l'écart de température entre départ et retour soit inférieur ou égal à 20^ . Le débit minimal est de 450 l/h pour les ISOFAST 28 kW et 24 kW et de 500 l/h pour les ISOFAST 35 kW.
• Le trace des tuyauteries sera concu afin de pren-dre toutes dispositions nécessaires pour éviter les

poches d'air et facilitier le dégazage permanent de l'installation. Des purgeurs devront être prévus à chaque point haut des canalisations ainsi que sur tous les radiateurs.

• Le volume d'eau total admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid. Le vase d'expansion incorpore à la chaudière est livré gonfle à 0,5 bar (soit une charge statique de 5 mCE) et autorise un volume maxi de 160 litres (ISOFAST 24 et 28 kW) et 275 litres (ISOFAST 35 kW) pour une température moyenne du circuit radiateurs de 75^ et une pression maxi de service de 3 bars. Il est possible de modifier, à la mise en service, cette pression de gonflage en cas de charge statique plus élevé.
• Prévoir un robinet de vidange au point le plus bas de l'installation.
• Dans le cas d'utilisation de robinets thermostatiques, ne pas en équiper la totalité des radiateurs en veillant àposer ces robinets dans les locaux à fort apports Gratis et jamais dans le local où est installé le thermostat d'ambiance.
  S'il s'agit d'une ancienne installation, il est indisponible de rincer le circuit radiateurs avant d'inclaller la nouvelle chaudière.

CONCEPTION DU CIRCUIT SANITAIRE

• Le circuit de distribution sera réalisé de préférence en tubes cuivre.
  Eviter au maximum les pertes de charge : limiter le nombre de coudes, utiliser des robinetteries à forté section de passage afin de permettre un début suffisant.

• La chaudière peut fonctionner avec une pression d'alimentation minimale de 0,5 bar mais avec un faible débit. Un meilleur comport d'utilisation sera obtenu à partir de 1 bar de pression d'alimentation.

	ISOFAST C 28 E	ISOFAST C 28 E NOx	ISOFAST C 24 EV	ISOFAST C 35 E	ISOFAST F 28 E	ISOFAST F 35 E
Puissance utile en chauffage,ajustable de... (kW)à... (kW)	10,127,6	10,427,6	10,124	11,634,6	10,427,6	11,734,6
Rendement sur P.C.I. (%)	90	90	89,5	90	91	92
Température départ chauffage maxi.(°C)	87	87	87	87	87	87
Régulation chauffageréglable par l'utilisateur entre 38 et 87°C
Vase d'expansion circuit chauffage, capacité utile(I)	7	7	7	12	7	12
Capacité maxi. de l'installation à 75°C(I)	160	160	160	275	160	275
Soupape de sécurité, pression maxi de service(bar)	3	3	3	3	3	3
Évacuation des gaz brûléspar conduit (Ø)par tube ventouse (Ø)	140* /	140* /	140* /	140 /	/60	/60
Entrée air fraispar tube ventouse (Ø)	/	/	/	/	100	100
Débit d'air neuf (1013 mbar - 0 °C) (m³/h)	70	70	/	76	/	/
Débit extraction ( 20 °C - 1013 mbar) (m³/h)	/	/	103	/	/	/
Débit d'évacuation des gaz brûlés(g/s)	24,8	25,4	/	26,5	/	/
Température fumée(°C)	110	115	110	130	/	/
Valeur des produits de la combustion(mesurées au débit thermique nominalet avec le gaz de REFERENCE G20)CO2(%)NOx mesuré (ppm)	184,761	204,712	103,7/	145,60	/ /	/ /
Puissance en eau chaude,auto. variable de ... (kW)a... (kW)	10,127,6	10,427,6	10,124	11,634,6	10,427,6	11,734,6
Température eau chaude maxi.(°C)	60	60	60	60	60	60
Débit seuil de fonctionnement en sanitaire(l/min.)	1	1	1	1	1	1
Débit spécifique (pour un Δ T de 30°C)(l/min.)	13,2	13,2	11,5	16,5	13,2	16,5
Pression d'alimentation mini(bar)	0,7	0,7	0,7	0,7	0,7	0,7
Pression d'alimentation maxi(bar)	8	8	8	8	8	8
Tension d'alimentation(V)	230	230	230	230	230	230
Intensité(A)	0,8	0,8	0,8	0,8	0,9	0,9
Puissance maxi absorbée(W)	180	180	180	180	220	220

• Une collerette réductrice livrée avec la chaudière permet de se raccorder sur un conduit de Ø 125. Dans ce cas, il convient de respecter scrupuleusement les indications portées au chapitre "Évacuation des gaz brûlés" page 15 et 16.

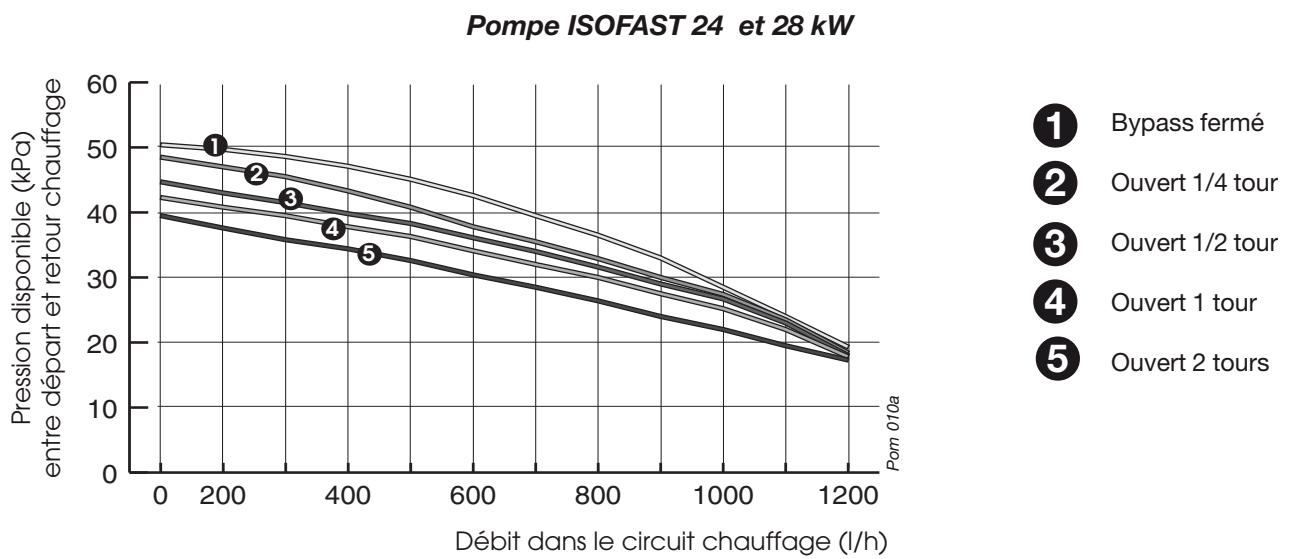

Courbe débit/pression
Fig. 2

		ISOFAST C 28 E	ISOFAST C 28 E NOX	ISOFAST C 24 EV	ISOFAST C 35 E	ISOFAST F 28 E	ISOFAST F 35 E
Gaz naturel(G 20)	Ø injecteur brûleur	(mm)	1,20	0,92	1,20	1,20	1,20
	Ø diaphragme	(mm)	6,6	6,1	5,45	7,1	6,6
	Pression d'alimentation	(mbar)	20	20	20	20	20
	Pression au brûleur maxi.	(mbar)	12,75	11,1	9,8	13,2	13,8
	Pression au brûleur mini.	(mbar)	2,26	1,96	2,26	2	2,16
	Débit à puissance maxi.	(m3/h)	3,25	3,25	2,85	4,06	3,20
	Débit à puissance mini.	(m3/h)	1,27	1,27	1,27	1,48	1,32
Gaz naturel(G 25)	Ø injecteur brûleur	(mm)	1,20	0,92	1,20	1,20	1,20
	Ø diaphragme	(mm)	6,6	6,1	5,45	7,1	6,6
	Pression d'alimentation	(mbar)	25	25	25	25	25
	Pression au brûleur maxi.	(mbar)	15,9	13,9	12,3	16,6	17,3
	Pression au brûleur mini.	(mbar)	2,26	1,96	2,26	2,00	2,16
	Débit à puissance maxi.	(m3/h)	3,45	3,45	3,03	4,32	3,41
	Débit à puissance mini.	(m3/h)	1,22	1,22	1,22	1,42	1,40
Gaz butane(G 30)	Ø injecteur brûleur	(mm)	0,77	/	0,77	0,77	0,77
	Ø diaphragme	(mm)	4,9	/	3,85	5,9	4,9
	Pression d'alimentation	(mbar)	29	/	29	29	29
	Pression au brûleur maxi.	(mbar)	22,2	/	18,2	23,9	23,8
	Pression au brûleur mini.	(mbar)	3,73	/	3,73	3,6	3,6
	Débit à puissance maxi.	(kg/h)	2,42	/	2,12	3,03	2,39
	Débit à puissance mini.	(kg/h)	0,95	/	0,95	1,10	0,99
Gaz propane(G 31)	Ø injecteur brûleur	(mm)	0,77	/	0,77	0,77	0,77
	Ø diaphragme	(mm)	4,9	/	3,85	5,9	4,9
	Pression d'alimentation	(mbar)	37	/	37	37	37
	Pression au brûleur maxi.	(mbar)	28,6	/	23,1	30,7	30,8
	Pression au brûleur mini.	(mbar)	3,73	/	3,73	3,6	3,6
	Débit à puissance maxi.	(kg/h)	2,38	/	2,09	2,98	2,35
	Débit à puissance mini.	(kg/h)	0,93	/	0,93	1,09	0,97

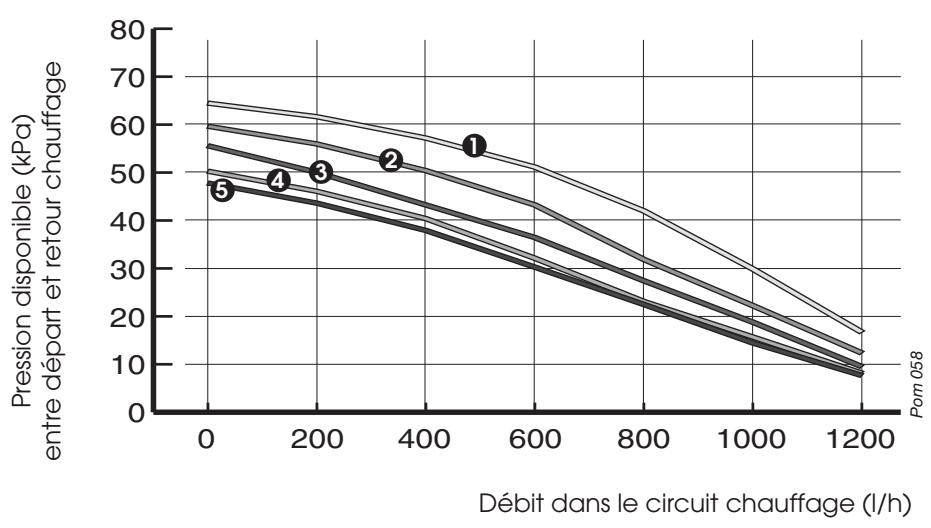

Courbe débit/pression
Pompe ISOFAST 35 kW

Bypass fermé

Ouvert 1/4 tour

Ouvert 1/2 tour

Ouvert 1 tour

Fig. 3

Ouvert 2 tours

Puisssances, rendement et pertes selon NF D 30-002 (sur PCS)

• ISOFAST C 28 E: Niveaux de performances en chauffage: B 500 (Pa50: émission calorifique totale durant l'arrêt du brûleur = 443 W).

ISOFAST C 28 E Puissance maximale	Température chaudière	Température de départ dans les conditions de base	Pm (W) (puissance utilisée moyenne)	Rm (Rendement utilisé moyen sur P.C.S)	Chaudière dans volumehabitat		e Chaudière hors volumebehabitable
					Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)	Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)
maintenue constante	81°C et plus	27260	0,801	580	289	675	337
	de 66 à 80°C	27600	0,811	465	232	556	278
	de 51 à 65°C	27906	0,82	304	152	388	194
	jusqu'à 50°C	28178	0,828	205	102	284	142
varie avec les besoin deschauffage	81°C et plus	28008	0,823	254	126	335	167
	de 66 à 80°C	28179	0,828	205	102	284	142
	de 51 à 65°C	28349	0,833	159	79	234	117
	jusqu'à 50°C	28519	0,838	115	57	186	93

ISOFAST C 28 E Pulsance minimale	Température chaudière	Température de départ dans les conditions de base	Pm (W) (puissance utile moyenne)	Rm (Rendement utile moyen sur P.C.S)	Chaudière dans volumehabitat		e Chaudière horsvolumehabitat
					Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)	Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)
maintenue constante	81°C et plus	9949	0,747	580	289	675	337
	de 66 à 80°C	10080	0,757	465	232	556	278
	de 51 à 65°C	10373	0,779	304	152	388	194
	jusqu'à 50°C	10533	0,791	205	102	284	142
varie avec les besoins de chauffage	81°C et plus	10466	0,786	254	126	335	167
	de 66 à 80°C	10533	0,791	205	102	284	142
	de 51 à 65°C	10533	0,796	159	79	234	117
	jusqu'à 50°C	10666	0,801	115	57	186	93

Puisances, rendement et pertes selon NF D 30-002 (sur PCS)

• ISOFAST C 28 E Nox : Niveau de performances en chauffage : B 500 (Pa50 : émission calorifique totale durant l'arrêt du brûleur = 400 W).

ISOFAST C 28 E Nox Puissance maximale	Température chaudière	Température de départ dans les conditions de base	Pm (W) (puissance utilisée moyenne)	Rm (Rendement utilisé moyen sur P.C.S)	Chaudière dans volumehabitat		e Chaudière horsvolumehabitat
					Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)	Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)
maintenue constante	81°C et plus	27260	0,801	523	276	609	321
	de 66 à 80°C	27600	0,811	420	222	502	265
	de 51 à 65°C	27940	0,821	275	145	351	185
	jusqu'à 50°C	28212	0,829	185	98	256	135
varie avec les besoin deschauffage	81°C et plus	28042	0,824	229	121	303	160
	de 66 à 80°C	28213	0,829	185	98	256	135
	de 51 à 65°C	28383	0,834	145	76	211	111
	jusqu'à 50°C	28553	0,835	104	55	168	89

ISOFAST C 28 E Nox Puissance minimale	Température chaudière	Température de départ dans les conditions de base	Pm (W) (puissance utile moyenne)	Rm (Rendement utile moyen sur P.C.S)	Chaudière dans volumehabitat		e Chaudière horsvolumehabitat
					Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)	Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)
maintenue constante	81°C et plus	10267	0,774	523	276	609	321
	de 66 à 80°C	10400	0,784	420	222	502	265
	de 51 à 65°C	10652	0,803	275	145	351	185
	jusqu'à 50°C	10718	0,814	185	98	256	135
varie avec les besoin deschauffage	81°C et plus	10732	0,809	229	121	303	160
	de 66 à 80°C	10798	0,814	185	98	256	135
	de 51 à 65°C	10864	0,819	145	76	211	111
	jusqu'à 50°C	10931	0,824	104	55	168	89

• ISOFAST C 24 E V : Niveau de performances en chauffage : B 500 (Pa50 : émission calorifique totale durant l'arrêt du brûleur = 443 W).

ISOFAST C 24 EV Puissance maximale	Température chaudière	Température de départ dans les conditions de base	Pm (W) (puissance utilisée moyenne)	Rm (Rendement utilisé moyen sur P.C.S)	Chaudière dans volumehabitat		e Chaudière horsvolumehabitat
					Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par paroi)	Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par paroi)
maintenue constante	81°C et plus	23700	0,801	580	289	675	337
	de 66 à 80°C	24000	0,811	465	232	556	278
	de 51 à 65°C	24326	0,821	304	152	388	194
	jusqu'à 50°C	24533	0,829	205	102	284	142
varie avec les besoin deschauffage	81°C et plus	24385	0,824	254	126	335	167
	de 66 à 80°C	24533	0,829	205	102	284	142
	de 51 à 65°C	24681	0,834	159	79	234	117
	jusqu'à 50°C	24829	0,839	115	57	186	93

ISOFAST C 24 E V Pouissance minimale	Température chaudière	Température de départ dans les conditions de base	Pm (W) (puissance utilisée moyenne)	Rm (Rendement utilisée moyen sur P.C.S)	Chaudière dans volumehabitat		e Chaudière hors volumehabitat
					Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par paroi)	Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par paroi)
maintenue constante	81°C et plus	9967	0,752	580	289	675	337
	de 66 à 80°C	10100	0,762	465	232	556	278
	de 51 à 65°C	10431	0,787	304	152	388	194
	jusqu'à 50°C	10604	0,8	205	102	284	142
varie avec les besoin deschauffage	81°C et plus	10537	0,795	254	126	335	167
	de 66 à 80°C	10604	0,8	205	102	284	142
	de 51 à 65°C	10670	0,805	159	79	234	117
	jusqu'à 50°C	10736	0,81	115	57	186	93

• ISOFAST C 35 E: Niveaux de performances en chauffage: B 500 (Pa50: émission calorifique totale durant l'arrêt du brûleur = 492 W).

ISOFAST C 35 E Puissance maximale	Température chaudière	Température de départ dans les conditions de base	Pm (W) (puissance utilisée moyenne)	Rm (Rendement utilisée moyen sur P.C.S)	Chaudière dans volumehabitat		e Chaudière hors volumehabitat
					Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par paroi)	Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par paroi)
maintenue constante	81°C et plus	34173	0,802	644	290	749	338
	de 66 à 80°C	34600	0,812	517	233	618	279
	de 51 à 65°C	34983	0,821	338	152	431	195
	jusqu'à 50°C	35324	0,829	228	103	315	142
varie avec les besoin deschauffage	81°C et plus	35111	0,824	282	127	372	168
	de 66 à 80°C	35324	0,829	228	103	315	142
	de 51 à 65°C	35537	0,834	176	80	260	117
	jusqu'à 50°C	35750	0,839	128	58	207	93

ISOFAST C 35 E P.uissance	Température chaudière	Température de départ dans les conditions de base	Pm (W) (puissance utile moyenne)	Rm (Rendement utile moyen sur P.C.S)	Chaudière dans volumehabitat		e Chaudière hors volumehabitat
					Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par paroi)	Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par paroi)
	81°C et plus	11445	0,739	644	290	749	338
	de 66 à 80°C	11600	0,749	517	233	618	279
	de 51 à 65°C	11894	0,768	338	152	431	195
	jusqu'à 50°C	12080	0,78	228	103	315	142
	81°C et plus	12003	0,775	282	127	372	168
	de 66 à 80°C	12080	0,78	228	103	315	142
	de 51 à 65°C	12157	0,785	176	80	260	117
	jusqu'à 50°C	12235	0,79	128	58	207	93

• ISOFAST F 28 E: Niveau de performances en chauffage : B 300 (Pa50 : émission calorifique totale durant l'arrêt du brûleur = 151 W).

ISOFAST F 28 E Puissance maximale	Température chaudière	Température de départ dans les conditions de base	Pm (W) (puissance utilisée moyenne)	Rm (Rendement utilisé moyen sur P.C.S)	Chaudière dans volumehabitat		e Chaudière hors volumebehabitable
					Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)	Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)
maintenue constante	81°C et plus	27265	0,814	197	171	230	199
	de 66 à 80°C	27600	0,824	159	137	190	165
	de 51 à 65°C	27800	0,83	104	90	132	115
	jusqu'à 50°C	28035	0,837	70	61	97	84
varie avec les besoin deschauffage	81°C et plus	27867	0,832	86	75	114	99
	de 66 à 80°C	28035	0,837	70	61	97	84
	de 51 à 65°C	28202	0,842	54	47	80	69
	jusqu'à 50°C	28370	0,847	39	34	63	55

ISOFAST F 28 E Pulsance minimale	Température chaudière	Température de départ dans les conditions de base	Pm (W) (puissance utile moyenne)	Rm (Rendement utile moyen sur P.C.S)	Chaudière dans volumehabitat		e Chaudière horsvolumehabitat
					Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)	Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)
maintenue constante	81°C et plus	10260	0,737	197	171	230	199
	de 66 à 80°C	10400	0,747	159	137	190	165
	de 51 à 65°C	10650	0,765	104	90	132	115
	jusqu'à 50°C	10817	0,777	70	61	97	84
varie avec les besoin deschauffage	81°C et plus	10748	0,772	86	75	114	99
	de 66 à 80°C	10817	0,777	70	61	97	84
	de 51 à 65°C	10887	0,782	54	47	80	69
	jusqu'à 50°C	10956	0,787	39	34	63	55

• ISOFAST F 35 E : Niveau de performances en chauffage : B 300 (Pa50 : émission calorifique totale durant l'arrêt du brûleur = 179 W).

ISOFAST F 35 E Puissance maximale	Température chaudière	Température de départ dans les conditions de base	Pm (W) (puissance utilisée moyenne)	Rm (Rendement utilisé moyen sur P.C.S)	Chaudière dans volumehabitat		e Chaudière hors volumebehabitable
					Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)	Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)
maintenue constante	81°C et plus	34186	0,825	234	213	273	248
	de 66 à 80°C	34600	0,835	188	171	225	205
	de 51 à 65°C	34807	0,840	123	112	157	143
	jusqu'à 50°C	35055	0,846	83	75	115	104
varie avec les besoin deschauffage	81°C et plus	34849	0,841	102	93	135	123
	de 66 à 80°C	35055	0,846	83	75	115	104
	de 51 à 65°C	35263	0,851	64	58	95	86
	jusqu'à 50°C	35470	0,856	46	42	75	69

ISOFAST F 35 E Pulsance minimale	Température chaudière	Température de départ dans les conditions de base	Pm (W) (puissance utile moyenne)	Rm (Rendement utile moyen sur P.C.S)	Chaudière dans volumehabitat		e Chaudière hors volumebabit
					Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)	Pam (W) (Pertes à l'arrêt)	Ppm (W) (Pertes par parois)
maintenue constante	81°C et plus	11548	0,758	234	213	273	248
	de 66 à 80°C	11700	0,768	188	171	225	205
	de 51 à 65°C	11852	0,778	123	112	157	143
	jusqu'à 50°C	11974	0,786	83	75	115	104
varie avec les besoin deschauffage	81°C et plus	11898	0,781	102	93	135	123
	de 66 à 80°C	11974	0,786	83	75	115	104
	de 51 à 65°C	12050	0,791	64	58	95	86
	jusqu'à 50°C	12127	0,796	46	42	75	69

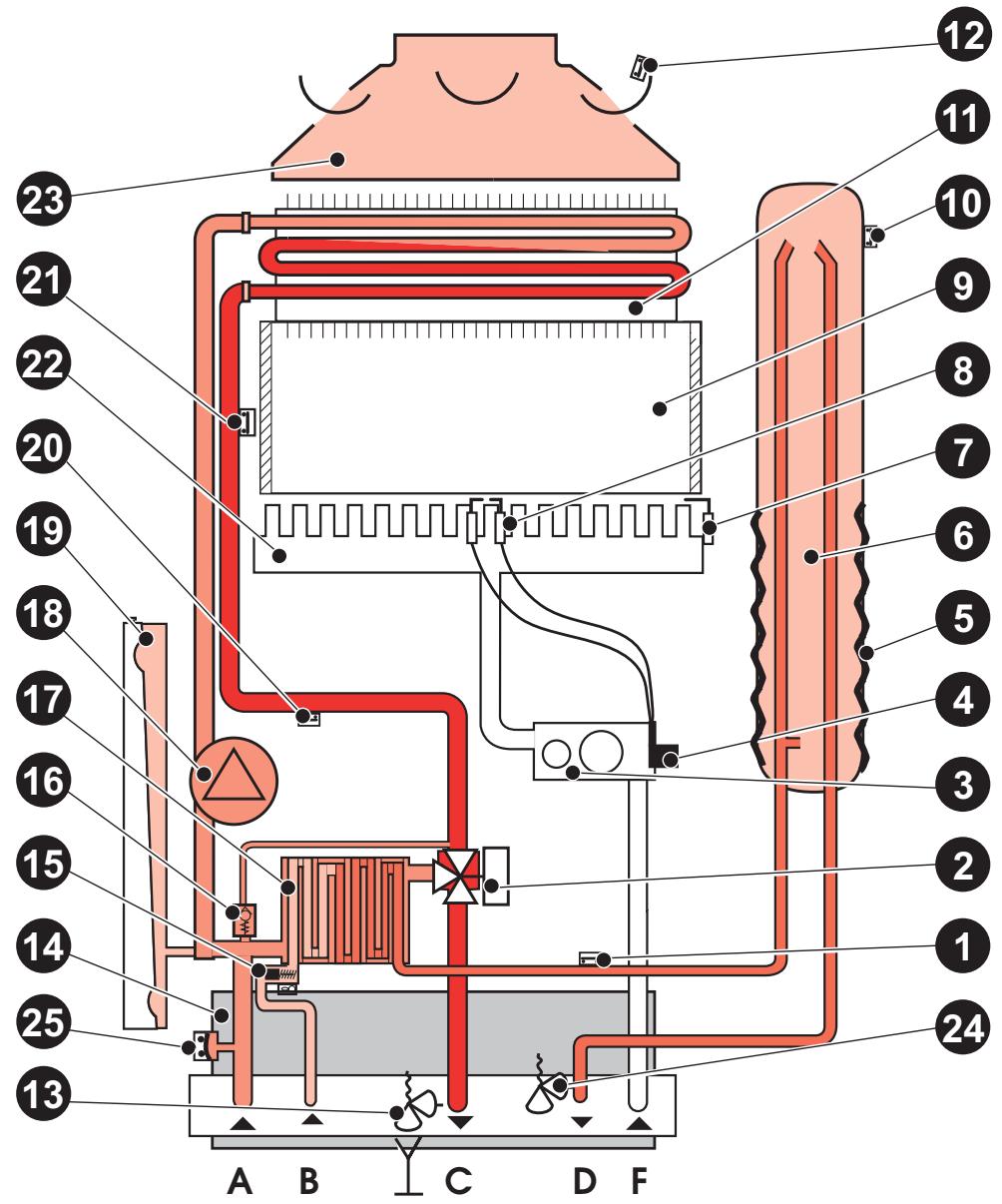

ISOFAST C 28 E, ISOFAST C 35 E et ISOFAST C 24 E V

1 - Captereur de température sanitaire
2 - Vanne trois voies
3 - Mécanisme gaz
4 - Boitier d'allumage
5 - Résistance de maintien en température
6 - Ballon de micro accumulation de 4 l
7 - Brûleur
8 - Électrodes d'allumage
9 - Chambre de combustion
10 - Capteur de température du gallon
11 - Échangeur circuit chauffage
12 - Sécurité de refoulement chiminée
13 - Soupape de sécurité à 3 bars
14 - Boîtier de commande électronique
15 - Défécteur de début sanitaire
16 - Bipasse

17 - Échangeur circuit sanitaire
18 - Circulateur
19 - Vase d'expansion
20 - Capteur de température chauffage
21 - Thermostat de sécurité de surchauffe
22 - Électrode de contrôle de flamme
23 - Boitier coupe tirage
24 - Soupape sanitaire
25 - Sécurité manque d'eau

A - Retour chauffage

B - Arrivée eau froide
C - Départchauffage
D - Départ eau chaude
F - Arrivée gaz

Fig. 4

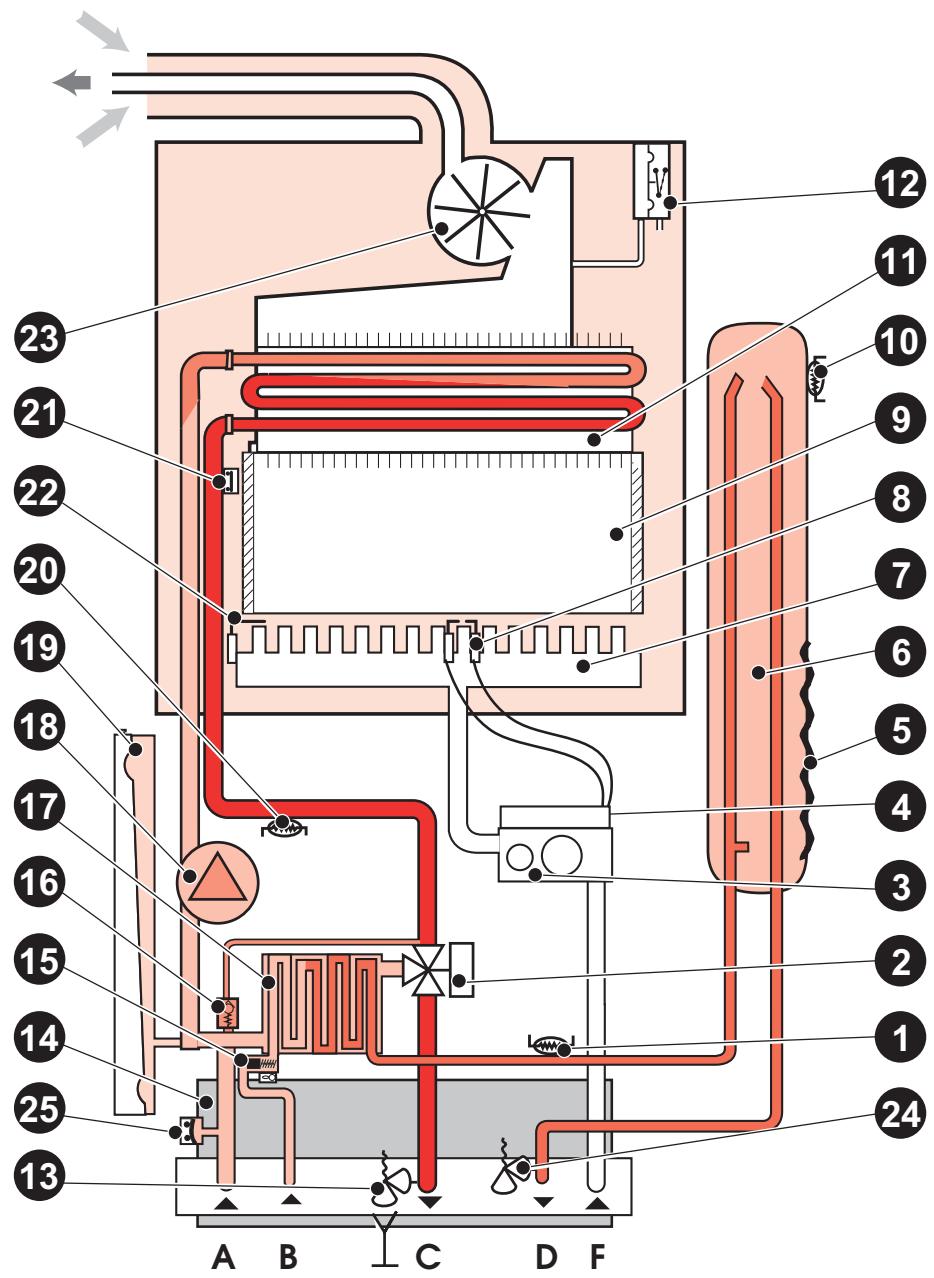

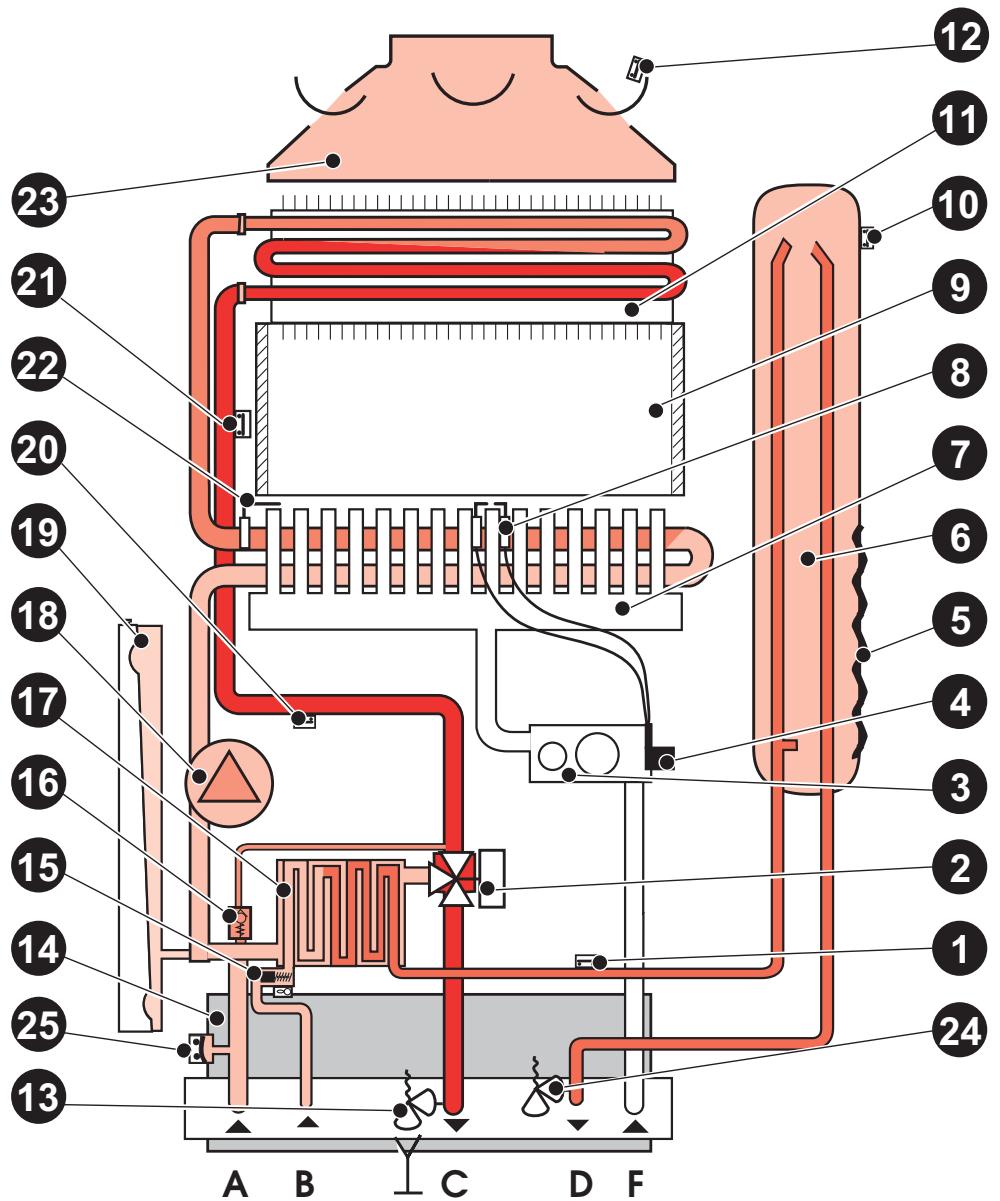

ISOFAST C 28 E NOx

1 - Capteur de température sanitaire
2 - Vanne trois voies
3 - Mécanisme gaz
4 - Boîtier d'allumage
5 - Résistance de maintainen température
6 - Ballon de micro accumulation de 4 l
7 - Brûleur
8 - Électrodes d'allumage
9 - Chambre de combustion
10 - Capter de température du ballon
11 - Échangeur circuit chauffage
12 - Sécurité de refoulement chiminée
13 - Soupape de sécurité à 3 bars
14 - Boitier de commande électronique
15 - Défécteur de début sanitaire
16 - Bipasse

17 - Échangeur circuit sanitaire
18 - Circulateur
19 - Vase d'expansion
20 - Capteur de température chauffage
21 - Thermostat de sécurité de surchauffe
22 - Électrode de contrôle de flamme
23 - Boftier coupe tirage
24 - Soupape sanitaire
25 - Sécurité manque d'eau

A - Retour chauffage
B - Arrivée eau froide
C - Départchauffage
D - Départ eau chaude
F - Arrivée gaz

Fig. 5

Shy 113

1 - Capteur de température sanitaire
2 - Vanne trois voies
3 - Mécanisme gaz
4 - Boitier d'allumage
5 - Résistance de maintien en température
6 - Ballon de micro accumulation de 4 l
7 - Brûleurs
8 - Électrode d'allumage
9 - Chambre de combustion
10 - Capteur de température du gallon
11 - Échangeur circuit chauffage
12 - Pressostat
13 - Soupape de sécurité à 3 bars
14 - Boitier de commande électronique
15 - Détecteur de début sanitaire
16 - Bipasse

17 - Échangeur circuit sanitaire
18 - Circulateur
19 - Vase d'expansion
20 - Capter de température chauffage
21 - Thermostat de sécurité de surchauffe
22 - Electrode de contrôle de flamme
23 - Extracteur
24 - Soupape sanitaire
25 - Sécurité manque d'eau

A - Retour chauffage
B - Arrivée eau froide
C - Départchauffage
D - Départ eau chaude
F - Arrivée gaz

Fig. 6

Déterminer la position de la chaudière en ayant soin :

• De réserver une distance latérale minimale d'environ 20 mm de chaque côté de l'appareil afin de préserver l'accessibilité,
• De respecter la hauteur minimale de 1,80m pour le bas du coupe-tirage dans le cas ou celui-ci sert de ventilation haute (Modèle C). Cette condition est satisfaite si la barrette de fixation (fig. 7) est positionnée à 2,10m du sol,
  D'eviter la fixation sur une cloison légère,
• D'éviter de placer la chaudière au-dessus d'un apparéil dont l'usage serait préjudiciable (cuisi-nière émettant des vapeurs grasses, machine à laver le linge, etc...) ou dans un local dont l'atmosphère serait corrosive ou chargée de poussières abondantes (pour chaudière de type C)

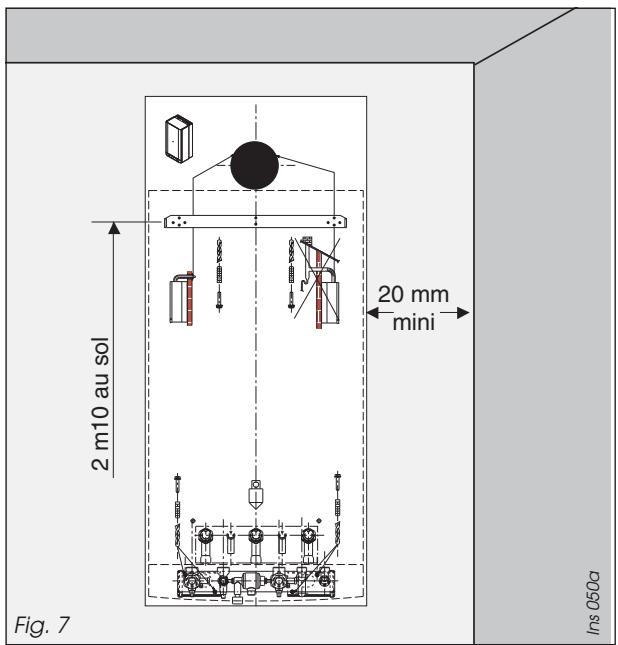

L'applique de raccordement sert de gabarit de montage. Elle permet de réaliser tous les raccordements et d'effectuer les essais d'étanchéité sans que la chaudière soit en place. Elle se compose d'une plaque de raccordement, d'une barrette de fixation et d'un gabarit de pose.

La mise en place de l'ensemble doit être effectuee conformement au descripit dessiné sur le gabarit. Si la chaudiere n'est pas mise en place immEDIa-tement, proteger les differents raccords afin que platre et peinture ne puissant compromettre I'etanchete du raccordement ulterieur.

ÉVACUATION DES GAZ BRULÉS ISOFAST F 28 E et F 35 E

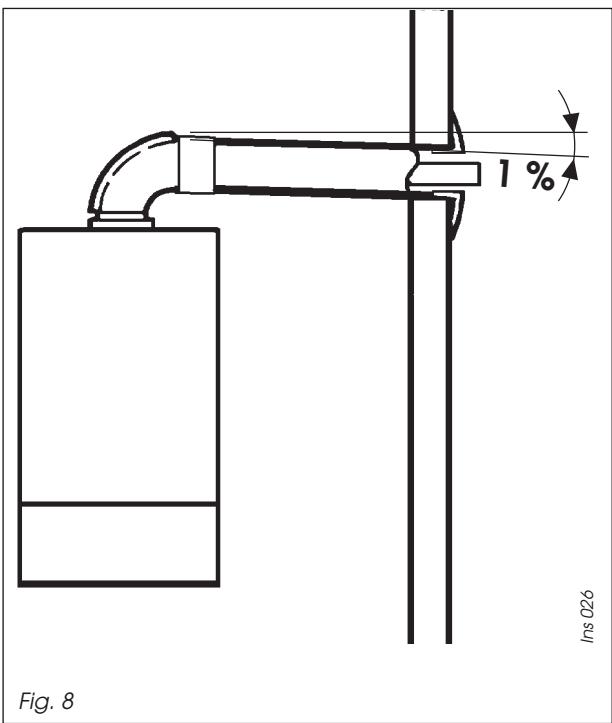

Les tuyaux de ventouse doivent avoir une pente d'environ 1% vers l'extérieur afin d'évacuer de possibles condensations.

Important : Le conduit d'évacuation doit être réalisé de façon à ce qu'enaucun cas l'eau de condensation pouvant provenir du conduit ne puisse ruisceler dans la chaudière. Par ailleurs, la partie horizontale du conduit d'évacuation doit avoir une pente d'au moins 3 % vers le haut sauf si cette partie mesure moins de 1 metre (fig. 9).

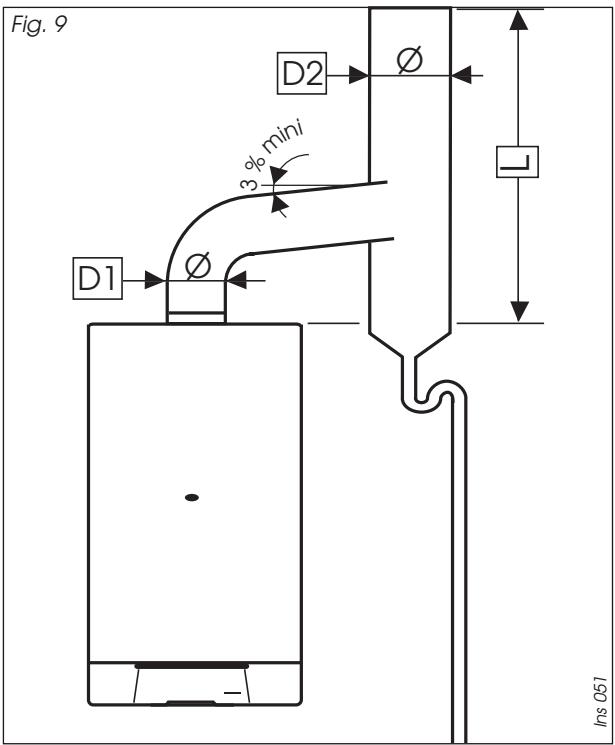

Raccordement chaudières ISOFAST C 28 E/NOx : La sortie du coupe tirage de la chaudière est prévue pour le raccordement d'un conduit d'évacuation de Ø 140. Cependant, si l'installation le nécessite, il est possible de monter une collerette réductrice qui permet de se raccorder sur un conduit de Ø 125 pour autant que les contraintes indiquées dans le tableau ci-dessous soit respectées.

Attention : Pour une longueur L comprend entre 2 et 4 m et un conduit de Ø 125 mm, il convient de monter le diaphragme (a) fourni avec la collerette réductrice,eci permettant de rameNER la puissance à 26 kW. Dans ce cas, ne pas oublier de coller sur le portillon la plaque signalétique fournie avec le diaphragme.

Ca chaTeRistiques a 26 kW:

1/ISOFAST C 28 E		G 20	G 25	G 30	G 31
Diaphragme	(mm)	5,9	5,9	4,45	4,45
Pression au brûleur maxi.	(mbar)	11,4	14,1	19,9	25,7
Pression au brûleur mini.	(mbar)	2,26	2,26	3,73	3,73
Débit à puissance maxi.	(m3/h ou kg/h) *	3,05	3,25	2,28	2,24
Débit à puissance mini.	(m3/h ou kg/h) *	1,27	1,22	0,95	0,93

2/ ISOFAST C 28 E NOx		G 20	G 25	G 30	G 31
Diaphragme	(mm)	5,75	5,75	/	/
Pression au brûleur maxi.	(mbar)	10,1	12,5	/	/
Pression au brûleur mini.	(mbar)	1,96	1,96	/	/
Débit à puissance maxi.	(m3/h ou kg/h) *	3,06	3,25	/	/
Débit à puissance mini.	(m3/h ou kg/h) *	1,27	1,22	/	/

* (m^3 /h en G 20 et G 25;kg / h en G 30 et G 31)

Hauteur de cheminée (L)	Ø (mm) des conduits (fig. 6)	Puisance utile maximale autorisée
1,6 à 2 m	D1 = 140 e† D2 ≥ 140	28 kW
	D1 = 125 e† D2 ≥ 125	configuration non admise
2 à 4 m	D1 = 140 e† D2 ≥ 140	28 kW
	D1 = 125 e† D2 ≥ 125	26 kW
4 à 10 m	D1 = 140 e† D2 ≥ 140	28 kW
	D1 = 125 e† D2 ≥ 125	28 kW
Plus de 10 m	D1 = 140 e† D2 ≥ 140	28 kW
	D1 = 125 e† D2 ≥ 125	28 kW

Isofast C 24 E V (Ventilation Mécanique Contrôlee) Important :

• prévoir une longueur de tuyaux d'évacuation qui soit la plus courte possible et éviter les coudes.

• ce tuyau et la bouche d'extraction doivent résister à la condensation éventuelle des produits de combustion ainsi qu'à leur température d'environ 150^ .

• respecter le diamètre de la buse d'évacuation et d'extraction.

Le conduit d'évacuation doit être réalisé de façon à ce qu'enaucun cas l'eau de condensation pouvant provenir du conduit ne puisse ruiselier dans la chaudière. Par ailleurs, la partie horizontal de conduit d'évacuation doit avoir une pente d'au moins 3% vers le haut sauf si cette partie mesure moins de 1 metre (fig. 10).

Raccordement chaudières ISOFAST C 24 E V :

La sortie du coupe tirage de la chaudière est prévue pourleraccardement d'un conduit d'évacaurationde0140.Cependant,si l'installation le nécessite, il est possible de monter une collerette réductrice qui permet de se raccorder sur un conduit de 0125.

Attention: La vérification du dispositif intégré de sécurité VMC (Ventilation Mécanique Controlée) se fera avant la mise en place du conduit d'évacuation des gaz brûlés.
- Obturer la buse d'évacuation de la chaudière, le brûleur étant allumé à sa puissance maximale.

• La mise en sécurité de l'appareil doit se produit après environ 2 minutes de fonctionnement et se traduire par l'arrêt complet de la chaudière.
• Remettre en route après avoir réarmé le thermosat bilame

ÉVACUATION DES GAZ BRULÉS ISOFAST C 35 E

Important: Le conduit d'évacuation doit être réalisé de façon à ce qu'enaucun cas l'eau de condensation pouvant provenir du conduit ne puisse ruiseler dans la chaudière. Par ailleurs, la partie horizontale du conduit d'évacuation doit avoir une pente d'au moins 3% vers le haut sauf si cette partie mesure moins de 1 metre (fig. 11).

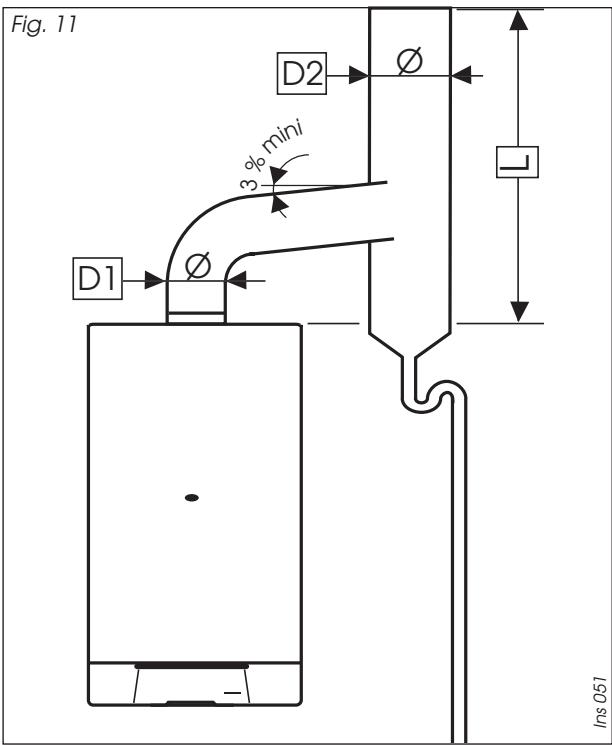

Raccordement des chaudières Isofast C 35 E

Important: Veiller à respecter une hauteur L mini-male de 2 m avec D1 = 140 mm et D2 ≥ D1.

Différentes configurations de sortieventouse sont réalisables sur voschaudière Saunier Duval. En voici quelques examples. N'hésitez pas à consulter votre revendeur pour obtenir des informations supplémentaires sur les autres possibités et les accessoires associés.

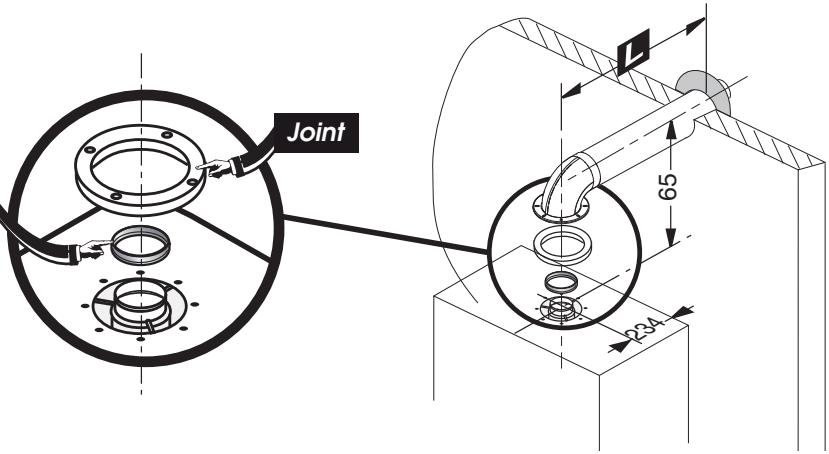

SYTÉME VENTOUSE CONCENTRIQUE HORIZONTALE Ø 60 et Ø 100 mm (installation de type C12)

Perte de charge maximale : 80 Pa.

Cette valeur maximale est atteinte avec une longueur de ventouse (L) de :

• 3,5 m et un coude pour les chaudière 28 kW
• 2 m et un coude pour les chaudières 35 kW

Toutes les fois qu'un coude 90^ supplémentaire est nécessaire (ou 2 à 45^ ), la longueur (L) doit être réduite d'un mètre.

Important :

Isofast F 28 E : Le diaphragme place sur l'extracteur doit etre enlevé lorsque la longueur (L) est supérieure à 1 m.

Isofast F 35 E : placer le diaphragme sur l'extracteur lorsque la longueur (L) est inférieure à 0,3 m.

(Le diaphragme est à commander auprès de votre fournisseur habitual)

Hab 249a

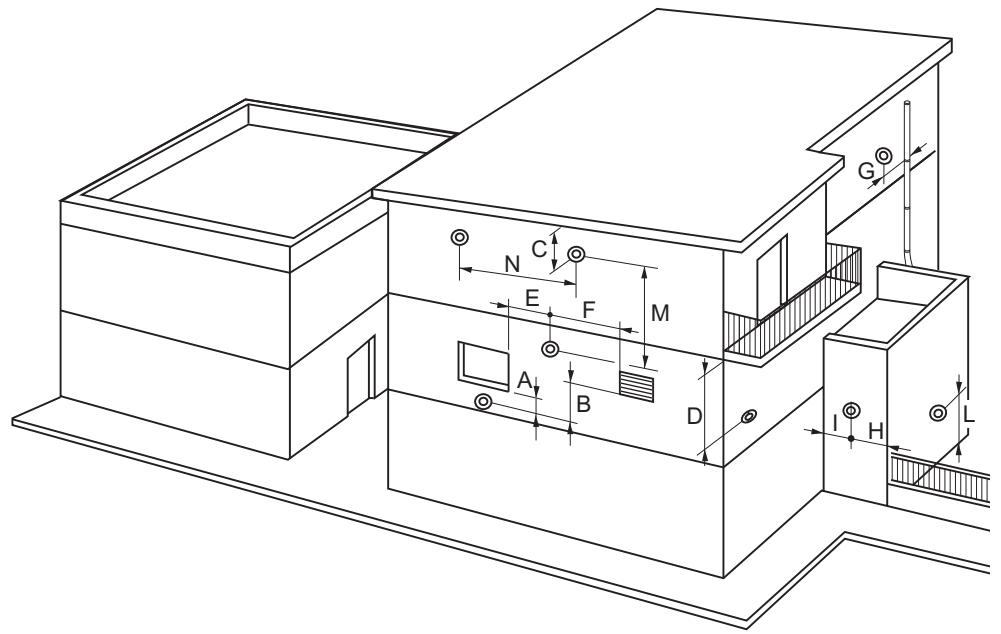

Distances minimales (en mm) à respecter pour le positionnement des terminaux de ventouse

A-Sous une fenetre 600
B-Sous une bouche d'airation 600
C-Sous une goutiere 300
D-Sous un balloon 300
E-D'une fenetre adjacente 400
F - D'une fenêtre d'aération adjacente...... 600

G-De tubes d'évacuation verticaux ou horizontalaux 600
H-D'un angle de l'edifice 300
I -D'une rentrée de l'edifice 1000
L - Du sol ou d'un autre étage 1800
M- Entre deux terminaux verticaux 1500
N - Entre deux terminaux horizontaux 600

Ven 060b

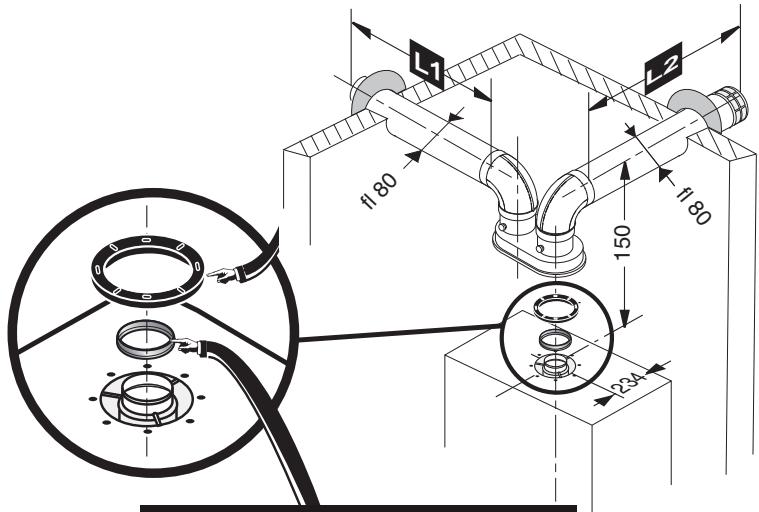

SYSTÉME VENTOUSE DOUBLE FLUX 2 x Ø 80 mm (installation de type C52)

Perte de charge maximale : 80 Pa.

Cette valeur maximale est atteinte avec une longueur de ventouse (L1) + (L2) de :
- 25 m ,deux coudes et le séparateur pour les chaudières 28 kW
- 19 m, deux coudes et le séparateur pour les chaudières 35 kW

Attention : les terminaux d'amnée d'air comburant et d'évacuation des produits de combustion ne doit pas être installés sur des murs opposés du bathtub.

Important :

Isofast F 28 E : Le diaphragme place sur l'extracteur doit'être enlevé lorsque la longueur (L) est supérieure à 8 m.

Isofast F 35 E:aucun diaphragme n'est a monter quelque soit la longueur (L).

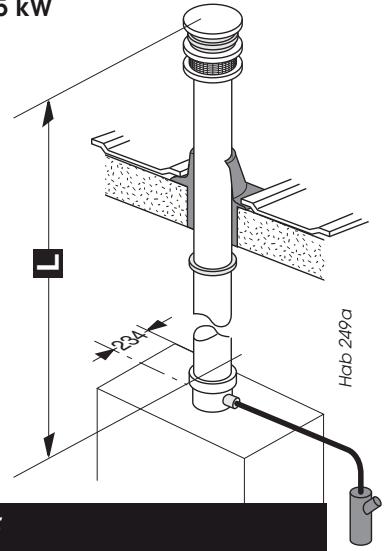

SYTÉME VENTOUSE VERTICALE

80 et 125~mm (installation de type C32)

Perte de charge maximale : 80 Pa.

Cette valeur maximale est atteinte avec une longueur de ventouse (L) de:
- 11,5 m et l'adaptateur pour les chaudière 28 kW
- 4,5 m et l'adaptateur pour les chaudière 35 kW

Important :

Isofas F 28 E : Le diaphragme placé sur l'extracteur doit être enlevé lorsque la longueur (L) est supérieure à 2 m.

Isofast F 35 E : placer le diaphragme sur l'extracteur lorsque la longueur (L) est inférieure à 0,75 m.

(Le diaphragme est à commander auprès de votre fournisseur habitual)

Recommendations normatives :

Installations de type C12 et C32 : les orifices des terminaux en conduits séparés doivent déboucher dans un même carre de 50 cm de côte.

Installations de type C42 : Consulter votre revendeur qui vous renseignera sur les différentes possibiliétés de raccordement aux conduits collectifs. Les pertes de pressions admissibles sont indiquées dans les différentes configurations ci-dessus.

Installations de type C 52 : Tout conduit traversant une paroi et dépassant 80^ doit être isolé thermiquement au niveau de ce passage. L'isolement peut être faite à l'aide d'un matériel ouIsant approprié d'épaissur ≥ à 10mm et de conductibilité thermique ≤ 0.04W / (m.K)

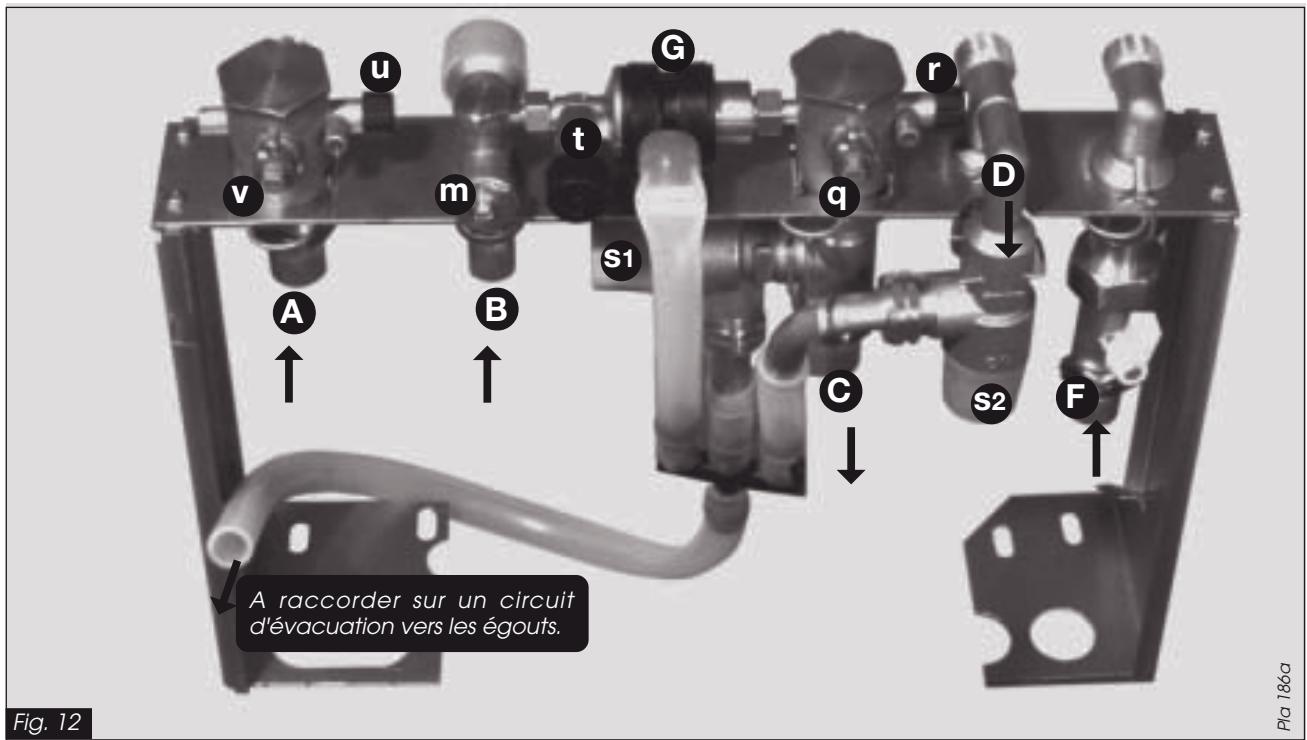

PLAQUE DE RACCORDEMENT

La plaque de raccordement est équipée de gauche à droite, de :

A - retour chauffage avec vis d'isolement (v) et robinet de vidange (u).
B - arrivée eau froide avec vis d'isolement (m), filtré et limiteur de début à 15 l/min.

C - départ chauffage avec vis d'isolement (q), vis de vidange (r) et soupape (s1).
D - départ eau chaude sanitaire et soupape (s2).
F - arrivée gaz
G - disconnecteur avec robinet de replissage (f)

POSE DES CANALISATIONS

Raccorder les canalisations sur la plaque support en respectant l'ordre des arrivées et des départes et s'assurant que leur parcours ne généra en rien le remontage de la grille sous la chaudière.

Important : n'utiliser que les joints d'origine fournis avec l'appareil. Ne pas braser les raccords montés en place, cette opération risquant d'endommager les joints et les étanchéités des robinets.

mamelon mâle 20 x 27 (3/4" gaz) avec tubulure à souder pour tube cuivre 18 x 20.

Raccordements "sanitaire"

mamelon mâle 15 x 21 (1/2" gaz) avec tubulure à souder pour tube cuivre 14 x 16.

Raccordements "gaz"

mamelon mâle 20 x 27 (3/4" gaz) avec tubulure à souder pour tube cuivre 16 x18.

Important :

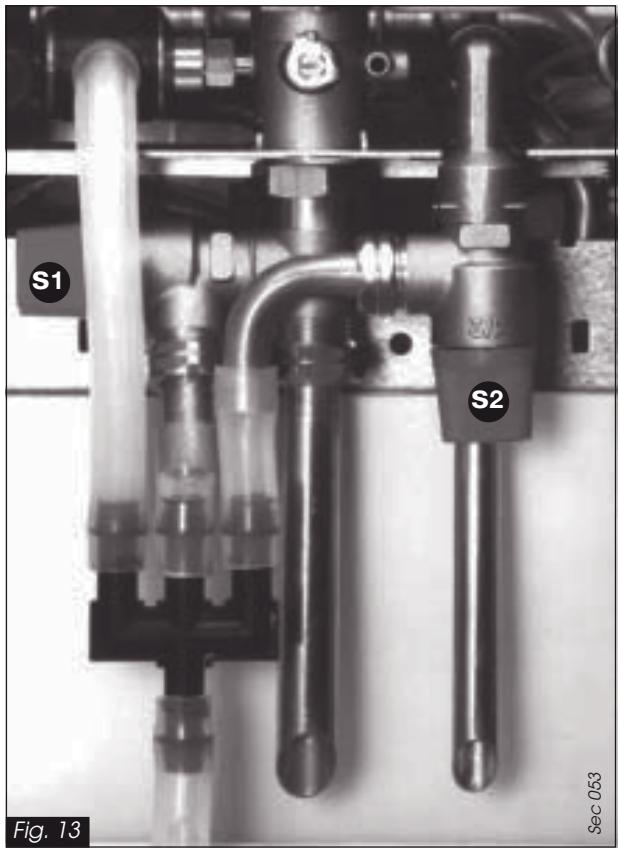

Le circuit d'évacuation des soupapes de sécurité (fig. 13) devra composer un dispositif qui rende visible l'écoulement de l'eau. Ce dispositif (par exemple, un entonnoir à l'air libre) doit être place aussi près que possible de la chaudière.

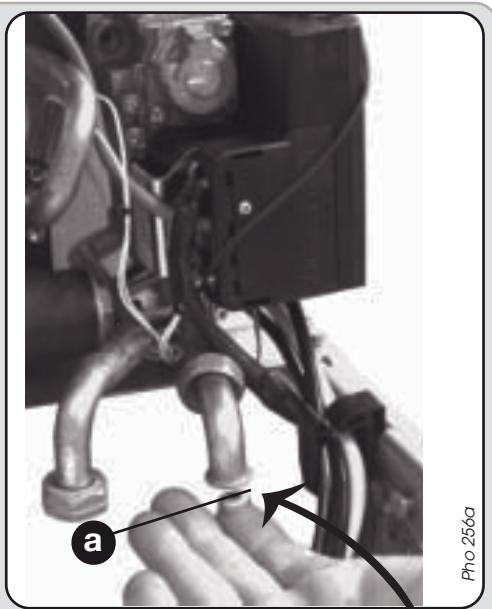

Pose de la chaudière

Rappel : la mise en place de la chaudière devra être réalisée exclusivement par professionnelnel quali- fié.

Avant d'effectuer toute opération, il est nécessaire de procéder au nettoyage soigné des canalisations à l'aide d'un produit approprié afin d'éliminer les impuretés telles que limailles, soudures, huiles et graisses diverses pouvant être générées. Ces corps étrangers seraient susceptibles d'être entrainés dans la chaudière, ce qui en perturberait le fonctionnement.

NB : un produit solvant risque d'endommager le circuit.

• Positionner la chaudière au dessus de la patte d'accrochage
• Laisser descendre la chaudière.
• Mettre en place les joints sur les différents raccords. Visser les raccords entre la chaudière et la plaque de raccordement.

RACCORDEMENT ÉLECTRIQUE

Branchement de l'alimentation électrique (fig. 14)

• Raccarder le cable d'alimentation de la chaudière au réseau 230 V monophasé + terre. Selon les normes en vigueur, ce raccordement doit être réalisé par l'intermédiaire d'un interrupteur à action bipolaire ayant une ouverture de contact d'au moins 3 mm.

Important : Veiliez à respecter le raccordement phase et neutre sur la chaudière.

• le raccordement électrique de l'appareil doit être réalisé par un professionneliel qualifié. Toutes interventions à l'intérieur de l'appareil doivent être réalisées par le service après vente ou la station technique/agréee Saunier Duval Eau Chaude Chauffage.

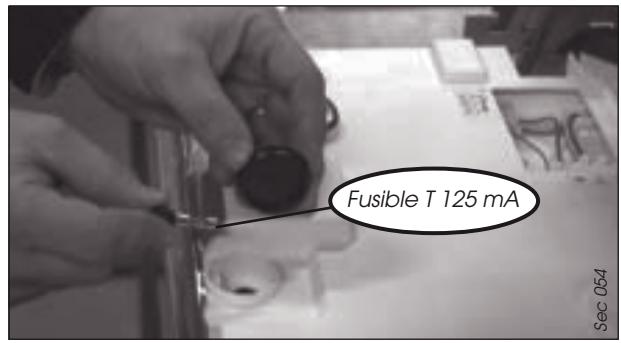

Attention: le remplacement du cable d'alimentation électrique ne pourra se faire qu'avac un cable soupule du type 3 × 0.75 ~mm^2 H05VV-F.

Raccordement du thermostat d'ambiance

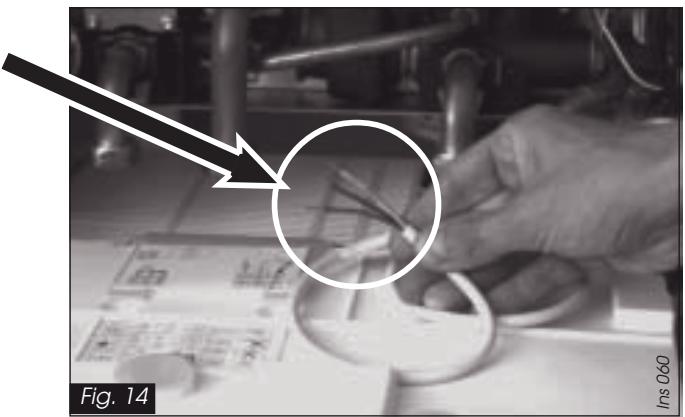

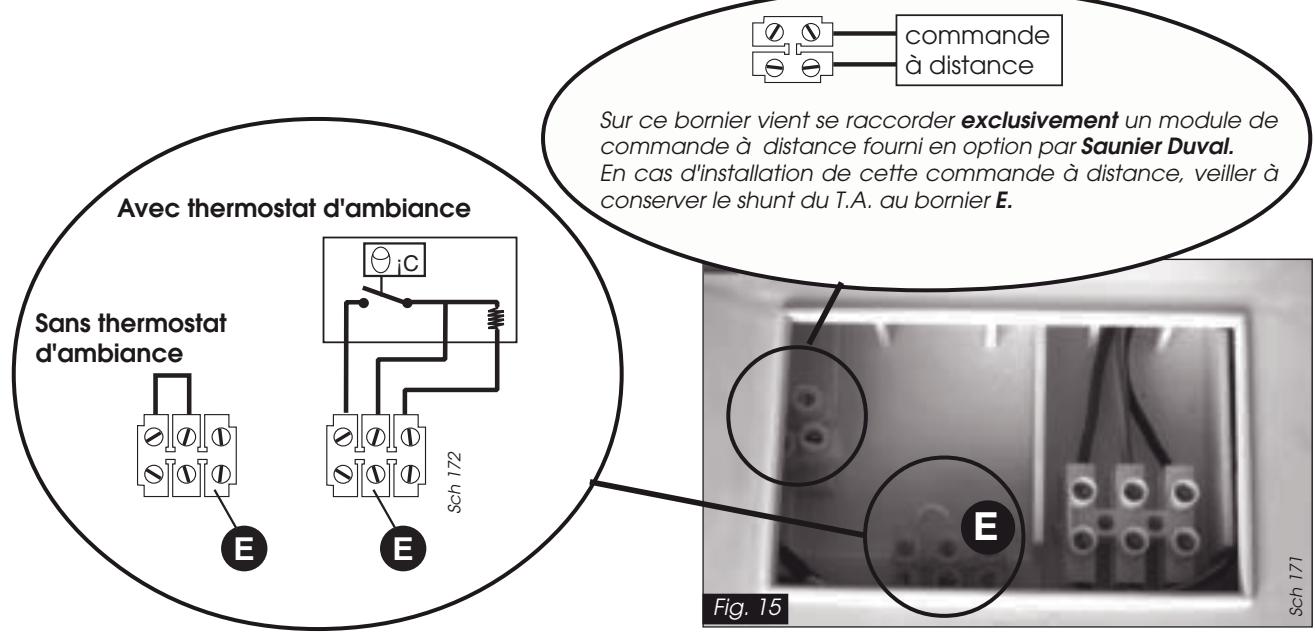

1 — Connecter les fils du thermostat 24 V et de la résistance anticipatrice sur les trois bornes du bornier (E) comme illustré sur la figure ci-dessous. S'il n'est pas prévu de thermostat d'ambiance sur l'installation, faisser le pointet sur les deux bornes supérieures du bornier (fig. 15).

Alimentation gaz

• Ouvrir le robinet du compteur.
• Vérifier l'étanchéité du raccordement gaz.
• S'assurer que le compteur laisse bien passer le débit nécessaire, lorsque tous les apparciels à gaz de l'installation sont en service.

Alimentation électrique

• S'assurer que la chaudière est bien alimentée sous 230 V. Appuyer sur le bouton 1 du tableau de commande.

Remplissage des circuits :

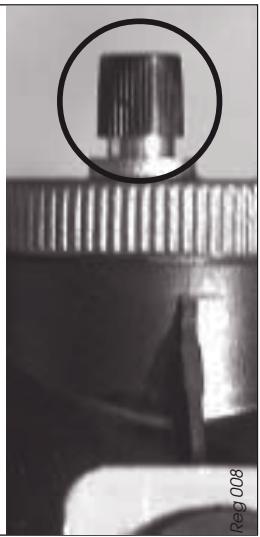

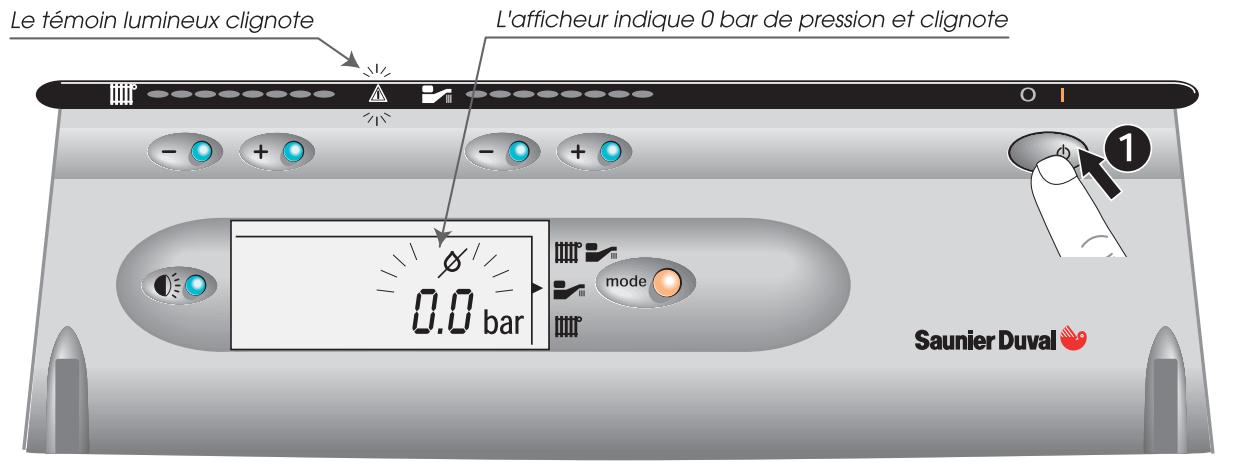

Appuyer sur le bouton de mise en fonctionnement :

Hab 260

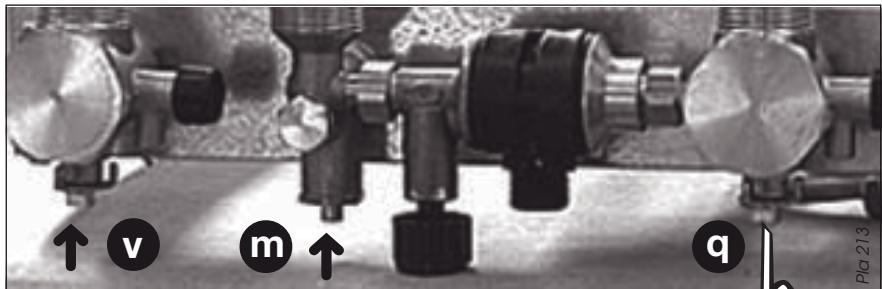

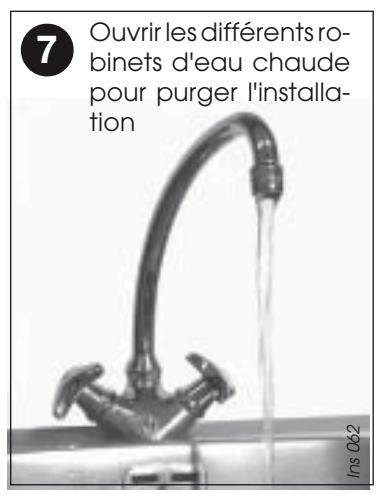

Ouvr les vis d'isolement v, et q: la fente de la vis doit être dans le sens de l'écoulement. Dévisser complètement la vis d'isolement m.

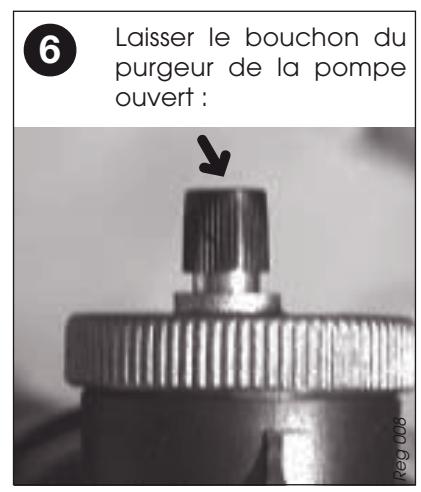

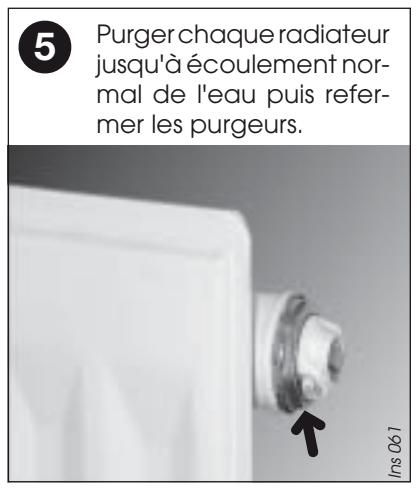

Ouvrir le bouchon de purgeursitué sur la pompe et les purgeurs de l'installation

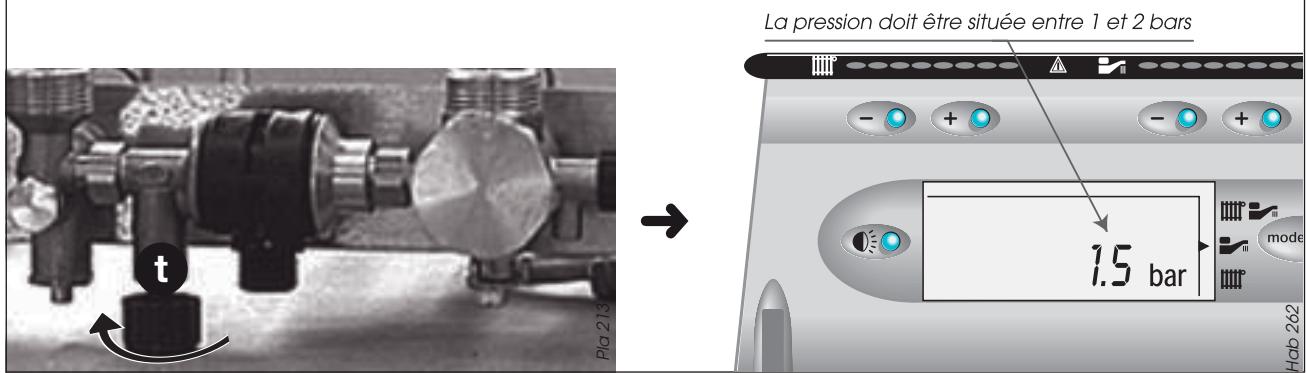

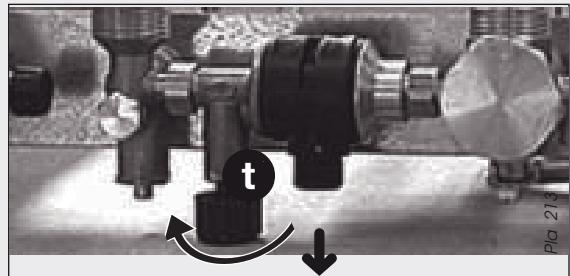

Ouvrir le robinet de remplissage (f) de la plaque de raccordement jusqu'à ce que l'afficheur indique une pression entre 1 et 2 bars.

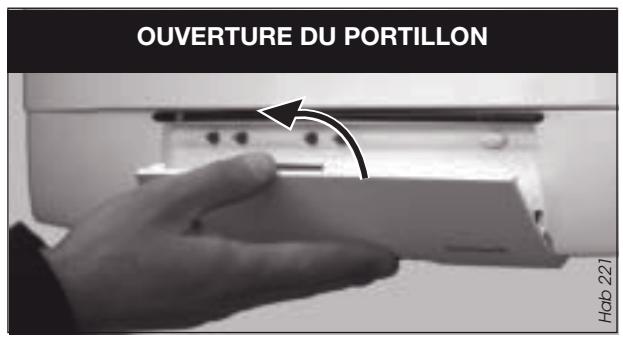

FUNCTIONNEMENT

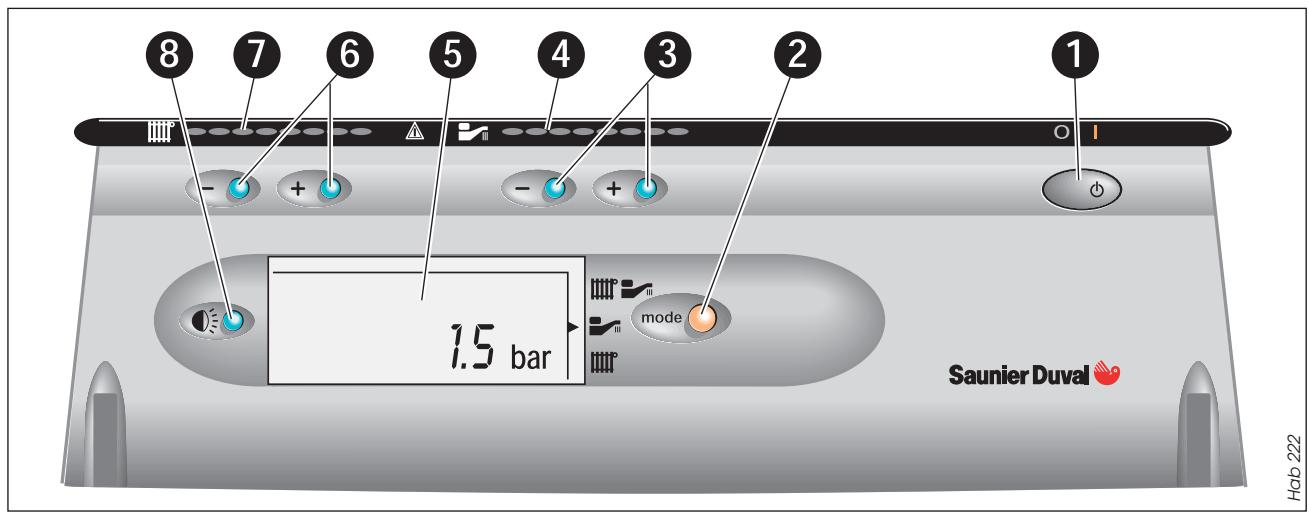

Description du tableau de commande :

1 - Bouton de mise en marche.
2 - Sélection mode été/hiver
3 - Réglage de la température de l'eau chaude
4 - Visualisation de la température demandée en eau chaude
5 - Afficheur d'information
6 - Réglage de la température du circuit chauffage
7 - Visualisation de la température demandée dans le circuit chauffage
8 - Éclairage de l'afficheur ou, par un appui de plus de 5s, accès aux données techniques de la chaudière (Installateur et SAV)

Allumage de la chaudière :

S'assurer que :

• la chaudière est alimentée electriquement
• le robinet gaz est ouvert

Puis suivre les instructions données ci-dessous :

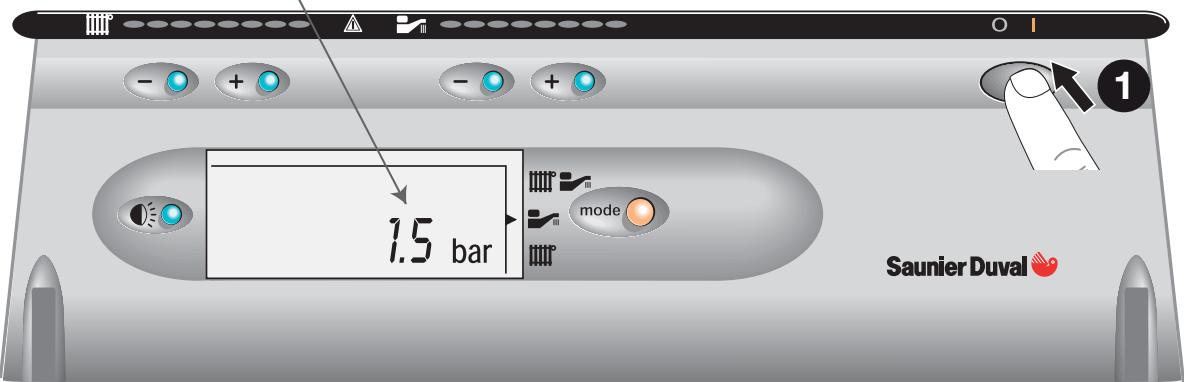

Appuyer sur le bouton de mise en fonctionnement (1):

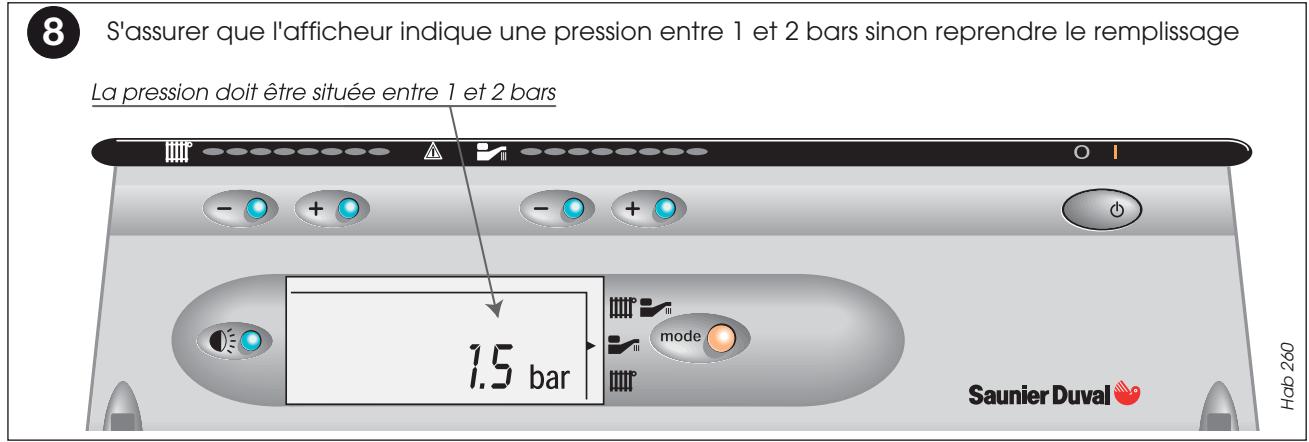

La pression doit être située entre 1 et 2 bars

Hab 262

Arrêt de la chaudière : appuyer sur le bouton (1)

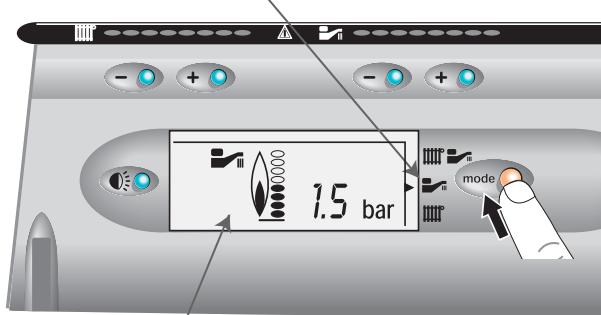

Pour passer en mode ETÉ (Eau chaude seule)

Appuyer sur mode pour selectionner la position

Apparait lorsque le brûleur est en fonctionnement

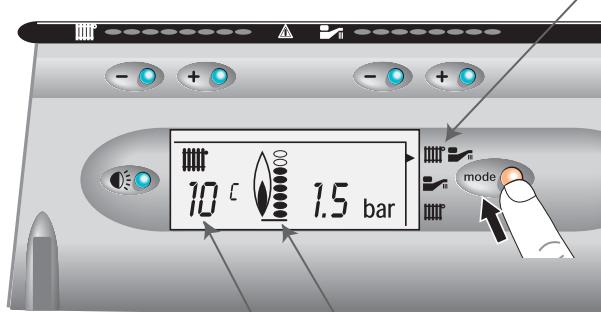

Pour passer en mode HIVER (Chauffage + eau chaude)

Appuyer sur mode pour selectionner la position

Température actuelle dans le circuit chauffage

Apparait lorsque le brûleur fonctionne

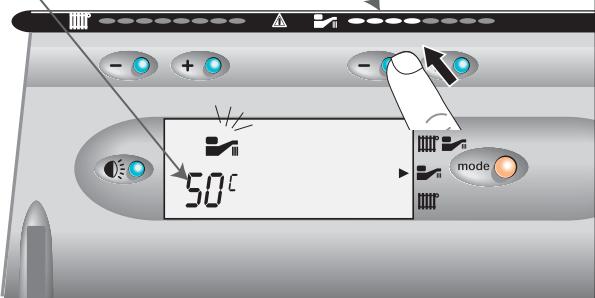

Régulation de la température de l'eau chaude

Appuyer sur + ou - pour ajuster la température maximale de l'eau chaude sanitaire (38 C à 60 C)

Visualisation de la température demandée

Régulation de la température du chauffage

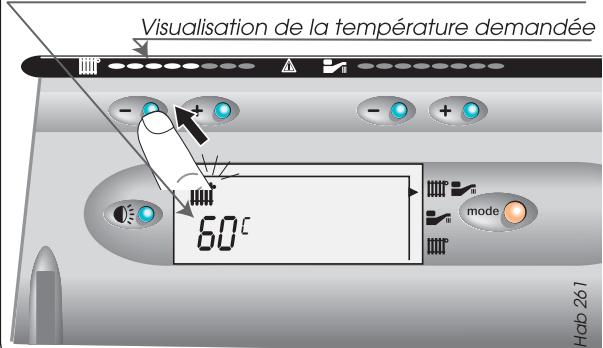

Appuyer sur + ou - pour ajuster la température maximale souhaïée du circuit chauffage

Note : les paramètres de température restent sauvégardés même en l'absence d'alimentation pendant plusieurs mois.

V

Isofast type C: Sécurité de refoulement cheminée/Sécurité individuelle VMC

S'll se produit une

obstruction, même partielle, du conduit de cheminée, le système de sécurité, constitué par un thermostat bilame à réarment automatique (ou manuel pour les modèles VMC) place en haut du coupe tirage de la chaudière provoque l'arret de l'appareil : dans ce cas un symbole apparait dans l'afficheur (voir ci-dessus) et le voyant clignote. La chaudière se remet automatiquement en fonctionnement au bout de 15 minutes.

Cet affichage signifie que le défaut de refoulement de cheminée ou VMC persiste.

Dans ce cas, prévenez votre installerateur ou le service après-venture agréé le plus proche.

Important : il est interdit demettre hors service la sécurité de refoulement cheminée. Toute intervention sur le système de sécurité devra se faire par un technicien qualifié et à l'aide des pieces de rechange que Saunier Duval Eau Chaude Chauffage tient à votre disposition.

Isofasst C 24 E V : dans le cas d'une utilisation dans un ensemble collectif, l'installation compte un dispositif de sécurité collective qui arrête la chaudière en cas d'anomalie sur le dispositif général. L'appareil se remet automatiquement en service sans aucune intervention dess que le système de sécurité l'autorise.

V

ISOFAST F 28 E,

ISOFAST F 35 E

Sécurité sur le débit d'air

Si un défaut est dé

fecté au niveau de l'extraction ou de l'aspiration de l'air, le système de sécurité interrupt le fonctionnement de la chaudière. Dans ce cas, prévenir votre service après-vente agrée le plus proche.

En cas de coupure de courant

La chaudière cesse de fonctionner.

Dès que l'alimentation électrique est rétablie, la chaudière se remet automatiquement en service.

Sécurité de surchauffe

Si un incidente entraine l'arrêt de la chaudière par action de la sécurité (thermostat bilame à réarmement manuel) le code 05 apparait sur l'afficheur. Dans ce cas, appeler votre service après vente agrée le plus proche.

Présence d'air dans les canalisations :

• Purger l'air contenu dans les radiateurs et réajuster la pression. Si les apports deviennent trop féquents, avertir le service après-vente car il peut s'agir :
• de fuites légères sur l'installation et dont il faudrait rechercher l'origine;
• d'une corrosion du circuit de chauffage auquel il

faudrait remédier par un traitement approprié de l'eau du circuit.

Pour tous les modèles ISOFAST :

Cet affichage signifie que la chaudiere s'est mise en securite après détction d'un défaut de flamme ou d'arrivée gaz.

Pour remetre en fonctionnement la chaudiere :

• Éteindre la chaudière en appuyant sur le bouton 0/1,
• attendre quelques secondes,
• Réappuyer sur le bouton 0/1

Toutes les fois ou l'afficheur presente le pictogramme du téléphone et quel que soit le chiffre inscrit à gauche, il

convient de prévenir votre installerateur ou le service après-venture agreeé le plus proche.

Important : Une installation de chauffage central ne peut pas fonctionner correctement si elle n'est pas remplie d'eau et bien débarrassée de l'air contenu à l'origine. Si ces conditions ne sont pas remplies, du bruit dû à l'ébullition de l'eau dans la chaudière et du bruit de chute d'eau dans les radiateurs pourrait apparaittre.

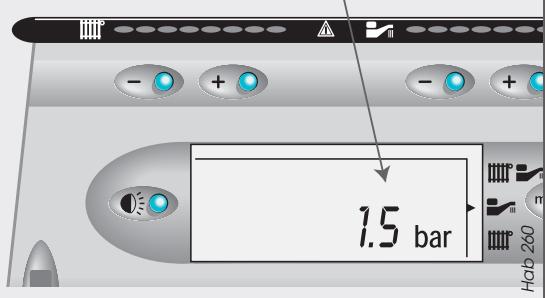

Remplissage de l'installation :

Cet affichage indique que l'installation manque d'eau. Il convient donc de procederauremplissage. Pour cela :

• Ouvrir le robinet de replissage (f) place sous la chaudière jusqu'à ce que l'afficheur indique une pression entre 1 et 2 bars.

La pression doit être située entre 1 et 2 bars

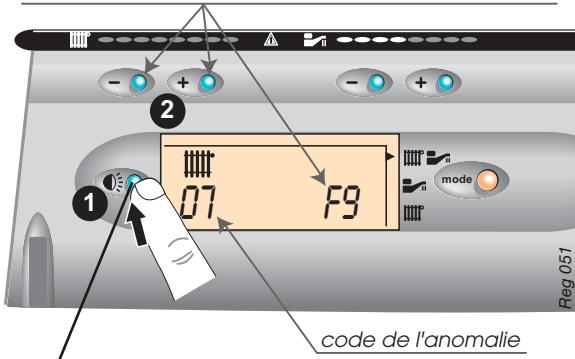

Accès aux données techniques de la chaudière Ces données sont réservées à l'usage des installateurs et des S.A.V.

L'appui pendant plus de 5 s sur ce bouton permet d'acceder aux données techniques de la chaudière. Un menu de "paramètres de fonctionnement" et un menu "historique de début" permettron au technicien agréé Saunier Duval d'effectuer certains réglages et d'analyser d'eventuels dysfonctionnements.

Nota: l'afficheur revient à sa position normal au bout d'une minute sans manipulation ou après un nouvel appui de plus de 5 s sur ce même bouton.

Adaptation de la puissance chauffage

La puissance maximale de la chaudière en mode chauffage peut être réglée à toute valeur comprise entre les puissances indiquéeses page 6. Cette possibilité permet d'assurer une adaptation de la puissance fournie aux besoin réels de l'installation et d'éviter une surpuissance exagérée tout en maintainant un rendement élevé.

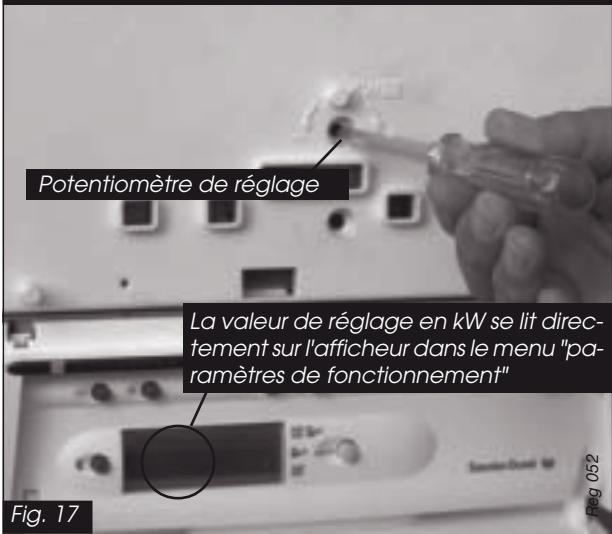

Ce réglage s'effectue à l'aide d'un tournevis en agissant sur le potentiamètre (fig. 17). La valeur de réglage est fournie par l'afficheur dans le menu des paramètres de fonctionnement (sauf ISOFAST C 24 E V), fonction 01 (fig.16).

Nota : la diminution de la puissance en chauffage n'a aucune incidence sur la puissance en eau chaude sanitaire.

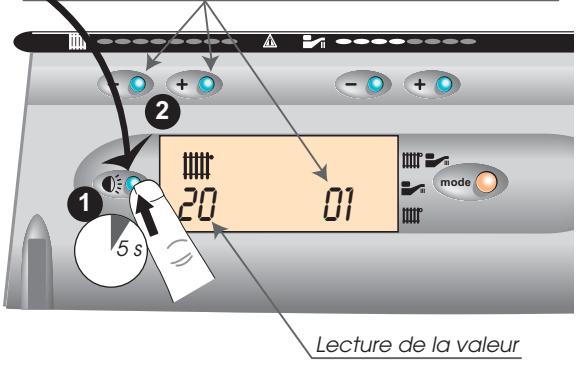

Réglage du début du circuit chauffage

Il est nécessaire d'adapter ce début en fonction du calcul de l'installation.

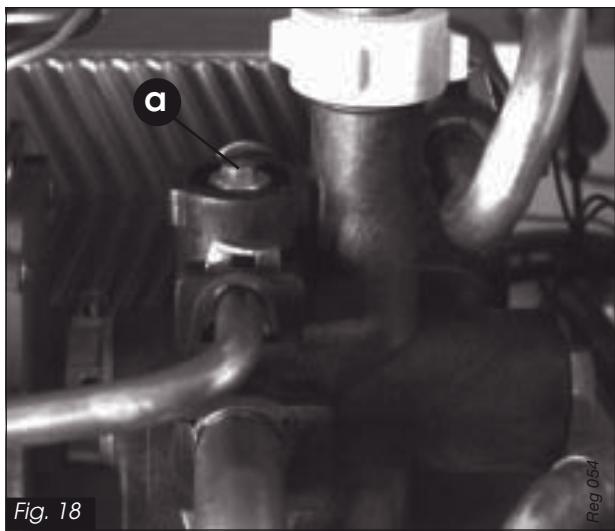

La chaudière est livrée avec la vis a fig. 18 du bipasse intégré ouvert de 1/2 tour; en fonction des besoin effectuer la rotation de cette vis (ex.: visser pour fermer) pour adapter la hauteur manometrique disponible à la perte de charge de l'installation selon la courbe début / pression (page 6 et 7).

Menu des "paramètres de fonctionnement"
Une impulsion sur + ou - permet d'afficher successivement 12 fonctions numérotées de 01 à 12
Menu "historique de defaults"

Une impulsion sur + ou - permet d'afficher successivement 10 critères F0 à F9
Nota: Un appui sur cette touche permet de passer d'un menu à l'autre
Fig. 16

Réglage de la puissance en chauffage

Choix de fonctionnement au niveau de la carte

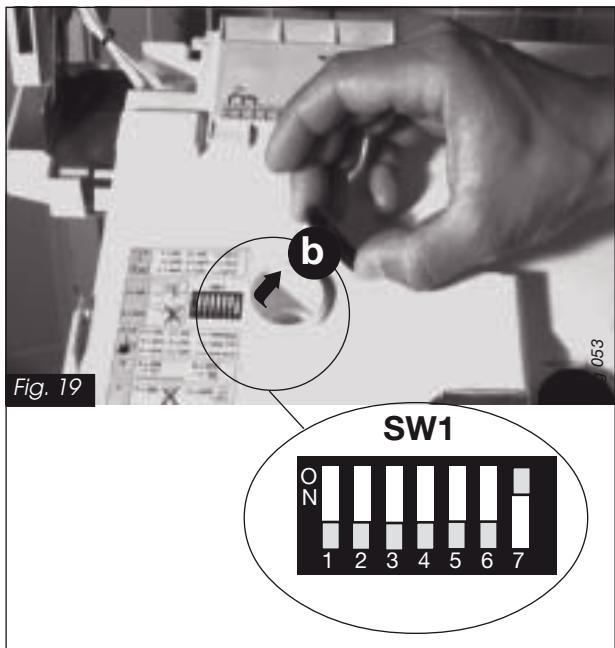

• Retirer le bouchon (b) placer sur l'intérieur du tableau de commande (fig. 19) pour acceder au switch SW1.
• La position de 7 interrupteurs sur ON ou OFF du switch SW1 déterminé différents paramètres de fonctionnement de la chaudière.

Interrupteur 1 Interrupteur 2 Température maxi.	ON		OFF
	ON 53°C	OFF /	ON 87°C	OFF 73°C
Interrupteur 3 sonde ex.	oui		non
Interrupteur 4 Interrupteur 5 Pompe	ON ON	OFF Permanent	OFF ON	OFF OFF avec brûleur
	ON		avec t.A.
Interrupteur 6 Cde distance	déporté		Interne
Interrupteur 7 Clapet fumée	non		oui

Réglages usine

VIDANGE

Si, en votre absence, il y a risque de gel, il est nécessaire de vidanger l'installation.

Toutefois, pour éviter cette opération, il est possible de faire ajouter par un professionnel qualifié de l'antigel spécial pour les circuits de chauffage.

Vidange du circuit chauffage

• Ouvrir le robinet de vidange prévu au point bas de l'installation.
• Faire une prise d'air en ouvrant par exemple, un purgeeur de l'installation ou la vis de vidange (r) de la chaudière.

Vidange du circuit sanitaire

Fermer le robinet du compteur d'eau.
- Ouvrir un ou plusieurs robinets.

Vidange de la chaudière seule

• Fermer les vis d'isolement (q) et (v) et (la fente de la vis doit être alors perpendiculaire au sens d'écolement).
• Ouvrir la vis de vidange (r) et (u) située respectivement sur le départ et le retourCHAUFFAGE et faire une prise d'air.
• Ouvrir un ou plusieurs robinets deuisage d'eau chaude puis tourner la vis d'isolement (m) jusqu'en butée vers la droite.

CHANGEMENT DE GAZ

En cas de changement de la nature du gaz alimentant l'installation, il est nécessaire de modifier certains éléments de la chaudière; ceci sera réalisé à l'aide d'unePOCHETTE dite "Changement de gaz" composée d'une rampe équi

pée d'injecteurs brûleurs et d'un mécanisme gaz réglé en usine. Ces modifications et les nouveaux réglages qu'elles supposent ne peuvent être effectuees que par un professionnel qualifié.

ENTRETIEN

Aux termes des arrêtés sanitaires départementaux l'entretien des appareils de chauffage est obligatoire.

Cet entretien consiste, au minimum, en une visite systématique annuelle au cours de laquelle le spécialiste contrôle plus spécialement les organes de sécurité et les dispositifs d'asservissements.

Cette visite annuelle peut être réalisée dans le cadre d'un abonnement d'entretien dont les différences variantes peuvent couvir tout ou partie des interventions concernant le déplacement, la main-d'oeuvre et les pieces détachées.

Cet entretien périodique lie à l'utilisation de la chaudière ne saurait être confondu avec la garantie due par le constructeur et couvrant la déficience éventuelle d'un composant. Il ne libère pas l'utilisateur des travaux de ramonage ou autre entretien afféré à l'installation proprement dite.

GARANTIE

Pour que la garantie de la chaudière soit effective, appeler dés la fin des travaux d'installation la station technique agrée Saunier Duval Eau Chaude Chauffage la plus proche.

Celle-ci effectuera gratuitement les contrôles et réglages de l'appareil, la carte de garantie étant adressée directement par nos soins à l'utilisateur.

Saunier Duval

Saunier Duval Eau Chaude Chauffage

"Le Technipole" - 8, av. Pablo-Picasso - 94132 Fontenay-sous-BoisCEDex

Telephone: [phone] - Telex : 262 958 - Telecopie : 01 49 74 11 01
