HW-B430 - Barre de son SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son
Marque	Samsung
Modèle	HW-B430
Dimensions de la barre de son (L x H x P)	907.5 x 53.5 x 70.5 mm
Poids de la barre de son	1.5 kg
Poids du caisson de basse	4.0 kg
Alimentation	Adaptateur CA/CC 19V DC
Consommation électrique en veille	2.7 W
Puissance de sortie de la barre de son	35 W x 2 (6 ohms)
Puissance de sortie du caisson de basse	100 W
Connectivité	Entrée optique (DIGITAL AUDIO IN), Entrée AUX (analogique), Bluetooth, USB (5V 0.5A)
Formats audio pris en charge	LPCM 2ch, Dolby Audio (Dolby Digital), DTS
Fonctions principales	Caisson de basse sans fil, Bluetooth Multiroom, Application Samsung Audio Remote, Support mural, Mise à jour du firmware via USB, Auto Power Link, Bluetooth Power On
Installation	Sur meuble ou fixation murale (kit fourni), espace de ventilation 7-10 cm autour
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques. Protéger de l'humidité.
Sécurité	Ne pas ouvrir l'appareil (risque de choc électrique). Éviter l'exposition à la pluie ou à l'humidité. Débrancher en cas d'orage.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter un service après-vente qualifié. Accessoires : télécommande, piles, adaptateur CA/CC, câble d'alimentation, guide mural.
Température de fonctionnement	+5°C à +35°C

FOIRE AUX QUESTIONS - HW-B430 SAMSUNG

Comment connecter la barre de son à mon téléviseur ?

Vous pouvez connecter la barre de son à votre téléviseur de deux façons : par câble optique (mode D.IN) ou sans fil via Bluetooth (mode BT PAIRING). Pour une connexion optique, reliez la prise DIGITAL AUDIO IN (OPTICAL) de la barre à la sortie optique du téléviseur, puis sélectionnez le mode D.IN. Pour le Bluetooth, appuyez sur la touche PAIR de la télécommande ou maintenez enfoncée la touche Source pour passer en mode BT PAIRING, puis sélectionnez la barre dans la liste Bluetooth du téléviseur.

Comment connecter le caisson de basse sans fil ?

Le caisson de basse se connecte automatiquement à la barre de son lors de la mise sous tension. Si la connexion automatique échoue, effectuez une connexion manuelle : appuyez sur la touche ID SET à l'arrière du caisson pendant au moins 5 secondes (le voyant bleu clignote), puis maintenez enfoncée la touche Haut de la télécommande pendant 5 secondes jusqu'à ce que ID SET s'affiche. Le voyant bleu s'allume fixe en cas de succès.

Comment utiliser le Bluetooth avec un smartphone ?

Pour connecter votre smartphone, mettez la barre en mode BT PAIRING (appuyez sur PAIR ou maintenez Source en mode BT). Sur votre téléphone, activez le Bluetooth et sélectionnez [AV] Samsung Soundbar R4-Series dans la liste. Une fois connecté, l'écran affiche le nom de votre appareil. Vous pouvez ensuite diffuser votre musique. La portée maximale est d'environ 10 mètres.

Comment réinitialiser la barre de son ?

Pour réinitialiser la barre de son, maintenez enfoncée la touche Lecture/Pause (▶II) de la télécommande pendant 5 secondes alors que la barre est allumée. L'écran affiche INIT puis la barre s'éteint. Cela efface tous les paramètres utilisateur, y compris la connexion du caisson de basse.

Comment mettre à jour le firmware ?

Téléchargez le fichier de mise à jour depuis le site Samsung (www.samsung.com/support) sur une clé USB formatée en FAT. Branchez la clé sur le port USB de la barre (via un adaptateur Micro USB si nécessaire). Éteignez puis rallumez la barre ; UPDATE s'affiche. La mise à jour dure quelques minutes, après quoi la barre s'éteint. Pour finaliser, maintenez enfoncée la touche Lecture/Pause 5 secondes pour initialiser.

Que faire si aucun son ne sort de la barre ?

Vérifiez d'abord que la barre est allumée et que le volume n'est pas au minimum. Assurez-vous que le mode source est correct (D.IN, AUX, BT, USB). Essayez de désactiver la fonction Coupure de son (touche dédiée). Vérifiez les connexions des câbles. Si le problème persiste, éteignez la barre, débranchez-la quelques secondes, puis rebranchez-la.

Comment installer la barre de son au mur ?

Utilisez le guide de fixation murale fourni. Marquez les points de perçage, percez des trous adaptés au type de mur (utilisez des chevilles si nécessaire), puis vissez les vis (M5, longueur ≥35 mm). Fixez les supports muraux à l'arrière de la barre avec les vis M4 fournies. Accrochez la barre sur les vis en l'inclinant légèrement. Respectez un espace d'au moins 5 cm sous le téléviseur si celui-ci est monté.

Puis-je utiliser la télécommande de mon téléviseur pour contrôler la barre ?

Oui, si votre téléviseur est un Samsung, la fonction est activée par défaut. Pour d'autres marques (LG, Sony, etc.), maintenez enfoncée la touche WOOFER vers le haut pendant 5 secondes jusqu'à ALL-TV REMOTE. Pour désactiver, choisissez OFF-TV REMOTE. Assurez-vous que le téléviseur est réglé sur des enceintes externes.

Quels formats audio sont supportés via USB ?

La barre de son lit les fichiers musicaux aux formats MP3 (80-320 kbps), WMA (56-128 kbps), AAC (48-320 kbps), WAV (jusqu'à 3000 kbps), et OGG (50-500 kbps). Les débits d'échantillonnage vont de 16 à 48 kHz selon le format. Connectez la clé USB au port adaptateur Micro USB fourni.

Comment entretenir la barre de son ?

Nettoyez la barre avec un chiffon doux et sec. N'utilisez pas de solvants, de produits abrasifs ou de sprays. Évitez d'exposer l'appareil à l'humidité, à la chaleur excessive ou à la lumière directe du soleil. Pour le caisson de basse, suivez les mêmes précautions. Débranchez l'appareil en cas de non-utilisation prolongée.

MODE D'EMPLOI HW-B430 SAMSUNG

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L'APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L'UTILISATEUR ; S'ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ. Reportez-vous au tableau ci-dessous pour une explication des symboles pouvant figurer sur votre produit Samsung.

ATTENTION
	RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR
	Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.
	Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.
	Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis.Si ce symbole n'est pas présent sur un produit avec un cordon d'alimentation, le produit DOIT avoir une connexion de protection fiable à la terre.
	Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
	Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
	Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

ATTENTION

AVERTISSEMENT

- Afin de diminuer les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

ATTENTION

- POUR PRÉVENIR LES CHOCS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE.

- Cet appareil doit toujours être branché à une prise terre.

- Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès.

- Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.

- Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

PRÉCAUTIONS

1. Vérifiez que l'alimentation électrique CA de votre domicile respecte les conditions en matière d'alimentation répertoriées sur l'étiquette d'identification située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.
2. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.
3. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.

4. Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

5. Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

À PROPOS DE CE MANUEL

Le manuel d'utilisateur est composé de deux parties : ce MANUEL D'UTILISATEUR sur papier et un MANUEL COMPLET détaillé à télécharger.

MANUEL D'UTILISATEUR

Consultez ce manuel pour en savoir plus sur les consignes de sécurité, l'installation du produit, les connexions et les spécifications du produit.

Vous pouvez accéder au MANUEL COMPLET sur le centre d'assistance clientèle en ligne de Samsung ou en scannant le code QR. Pour consulter le manuel sur votre PC ou appareil mobile, téléchargez-le au format document depuis le site Web de Samsung. (http://www.samsung.com/support)

La présentation et les spécifications peuvent faire l'objet de modifications sans préavis.

SOMMAIRE

01 Contrôle des Composants 2

Insertion des piles avant l'utilisation de la télécommande (Piles AAX2) 2

02 Présentation du Produit 3

Panneau avant / Panneau côté droit de la Soundbar 3

Panneau inférieur de la Soundbar 4

03 Connexion de la Soundbar 5

Connexion de l'alimentation électrique ____ 5

Connexion de la Soundbar au Caisson de basse ____ 6

- Connexion automatique entre le Caisson de basse et la Soundbar ____ 6

- Connexion manuelle du Caisson de basse si la connexion automatique échoue ____ 7

Connexion du SWA-8500S (Vendue séparément) à une Soundbar 8

04 Connexion à votre Téléviseur 10

Méthode 1. Connexion avec un câble ____ 10

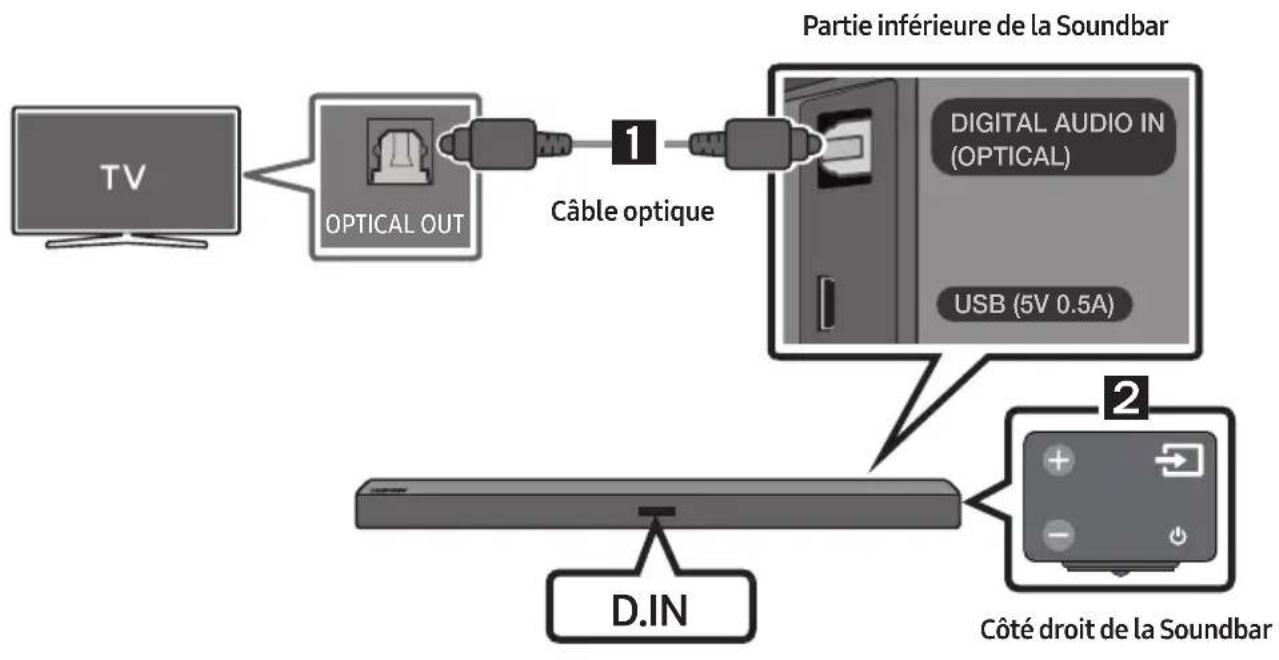

- Connexion à l'aide d'un câble optique 10

Méthode 2. Connexion sans fil ____ 11

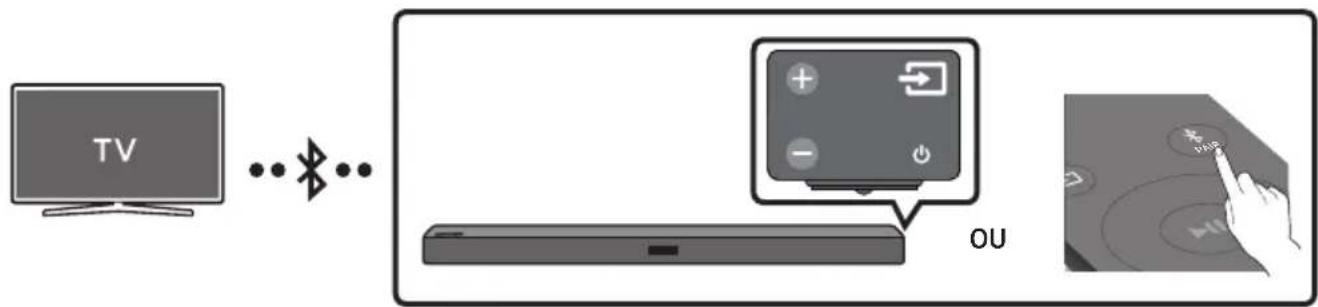

- Connexion à un téléviseur via Bluetooth 11

05 Connexion à un Appareil Externe 13

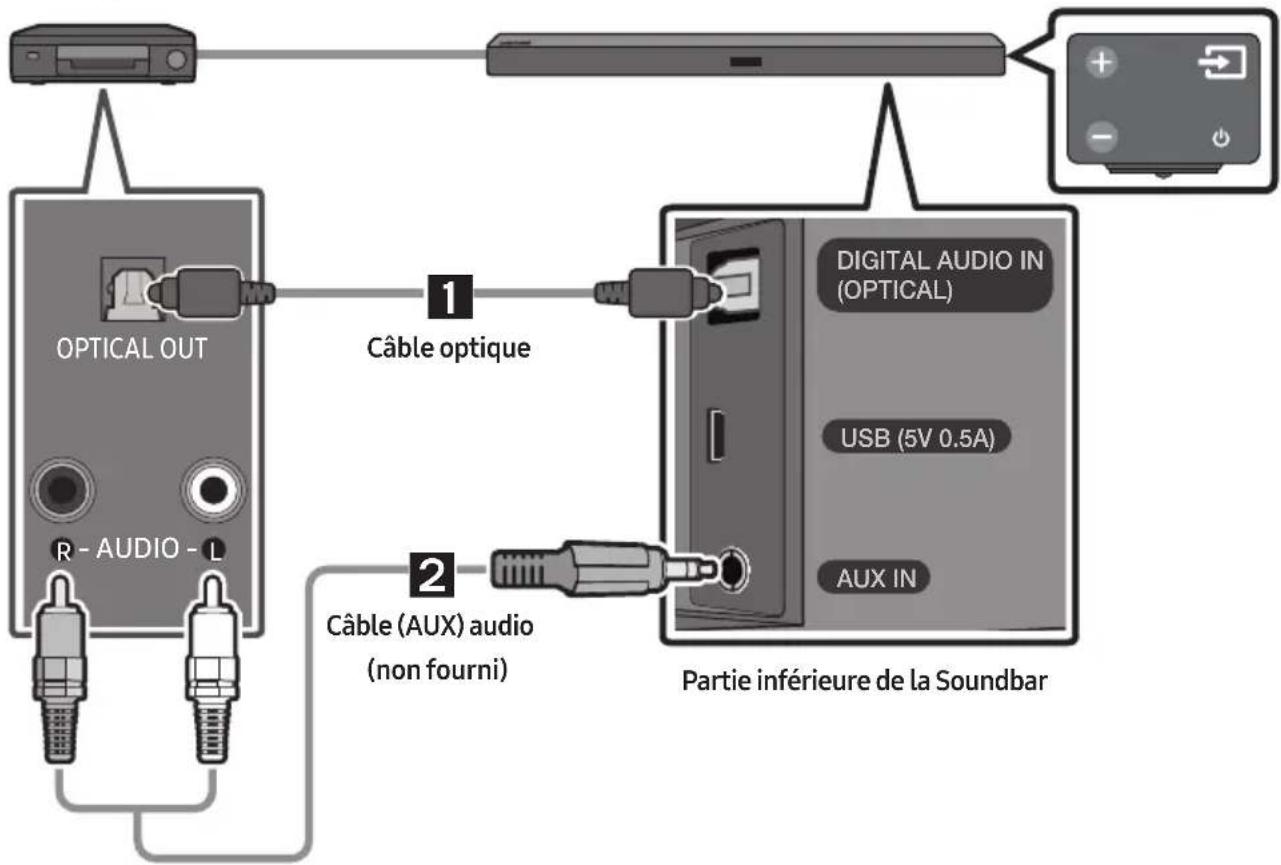

Connexion à l'aide d'un câble audio Optique ou Analogique (AUX) 13

06 Connexion d'un périphérique de stockage USB 14

07 Connexion à un Appareil Mobile 16

Connexion via Bluetooth ____ 16

Utilisation de l'application Samsung Audio Remote 19

- Installation de l'application Samsung Audio Remote ____ 19

– Lancement de l'application Samsung Audio Remote ____ 19

08 Utilisation de la télécommande 20

Comment utiliser la télécommande ____ 20

Réglage du volume de la Soundbar avec une télécommande de téléviseur 23

Utilisation des touches dissimulées (Touches avec plus d'une fonction) 24

Spécifications de sortie pour les différents modes d'effets sonores ____ 24

09 Installation du Support Mural 25

Précautions d'installation 25

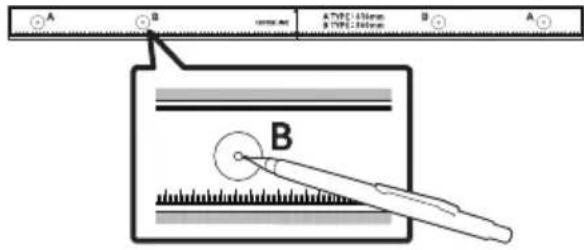

Composants de fixation au mur ____ 25

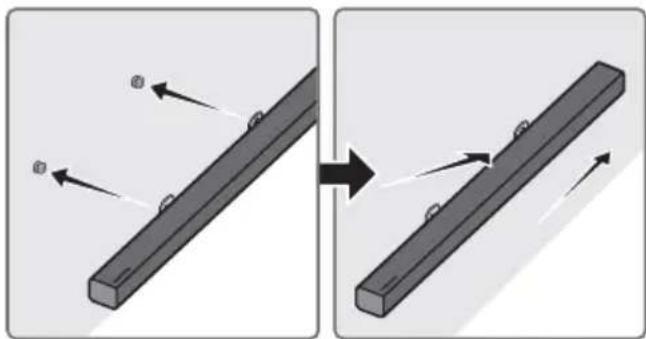

Retrait de la Soundbar du mur ____ 27

10 Mise à jour du Logiciel 28

Procédure de mise à jour 28

Si UPDATE ne s'affiche pas ____ 29

11 Dépannage 30

12 Licence 31

13 Avis de Licence Libre 31

14 Remarque Importante à Propos du Service 31

15 Spécifications et Guide 32

Spécifications 32

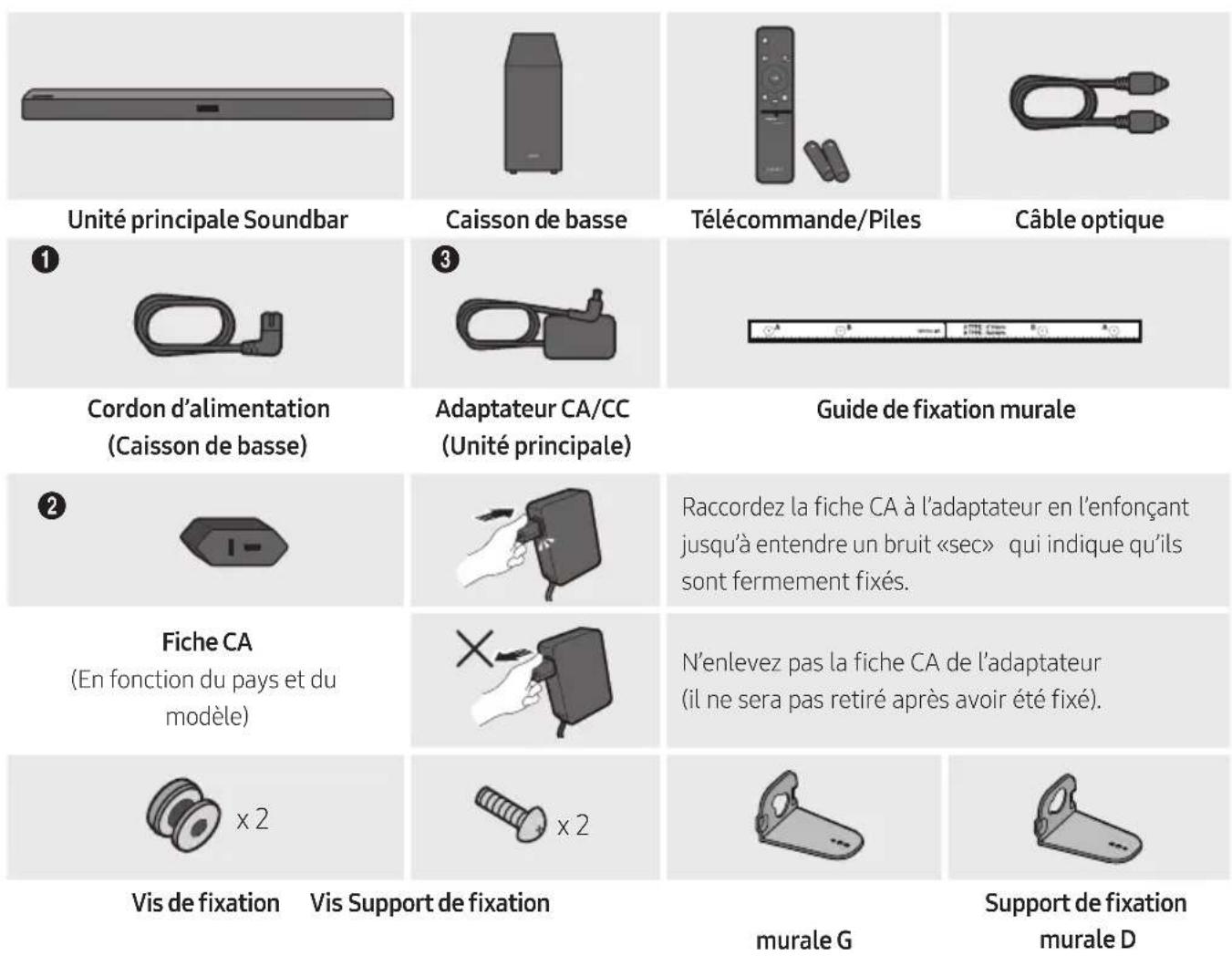

01 CONTRÔLE DES COMPOSANTS

Raccordez la fiche CA à l'adaptateur en l'enfonçant jusqu'à entendre un bruit «sec» qui indique qu'ils sont fermement fixés.

• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Bas de l'Unité Principale Soundbar)
• Les étapes de connexion de l'alimentation sont étiquetées (1, 2, 3). Pour plus d'informations sur les connexions de l'alimentation, consultez la page 5.
• Pour acheter des composants supplémentaires ou des câbles optionnels, contactez un Centre de service Samsung ou le Service client de Samsung.
• En fonction de la région, l'apparence de la fiche CA peut varier ou elle peut être fournie intégrée à l'adaptateur CA/CC.
• L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.

Insertion des piles avant l'utilisation de la télécommande (Piles AA X 2)

Faites glisser le couvercle des piles dans la direction de la flèche jusqu'à ce qu'il soit complètement retiré. Insérez 2 piles AA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle en le faisant glisser dans sa position.

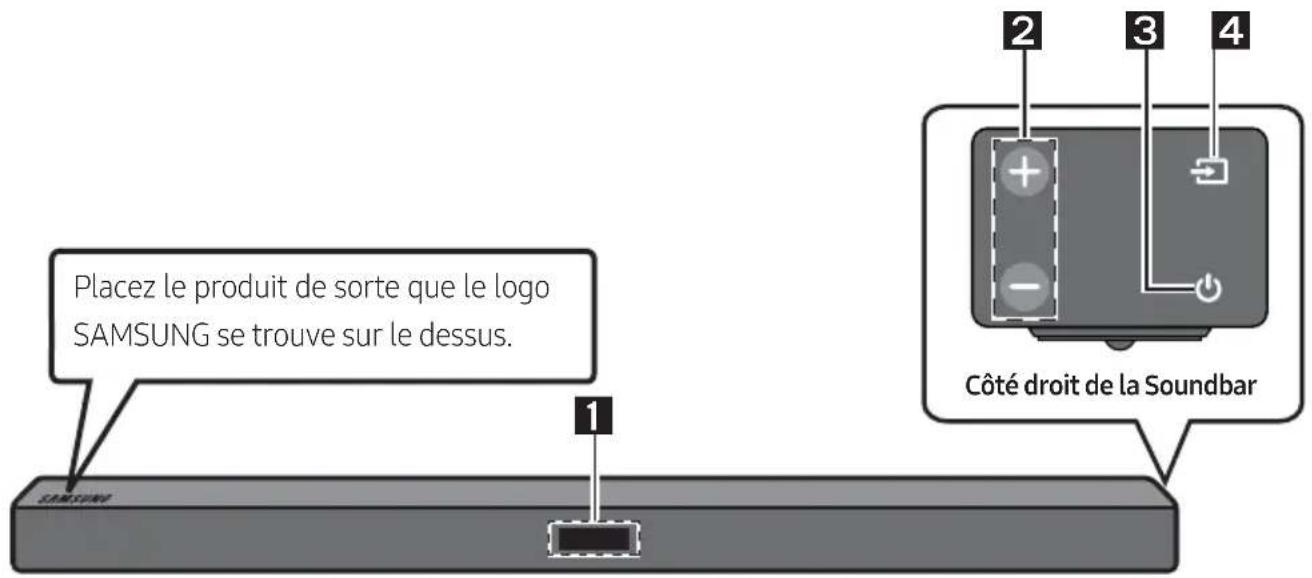

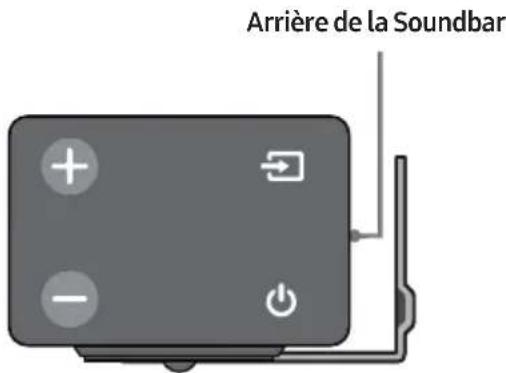

Panneau avant / Panneau côté droit de la Soundbar

1	AffichageAffiche l'état et le mode actuel du produit.
2	Touche +/- (Volume)Règle le volume.Une fois ajusté, le niveau de volume apparaît sur l'affichage avant de la Soundbar.
3	Touche (Alimentation)Allume et éteint l'appareil.
4	Touche (Source)Sélectionne le mode d'entrée de la source.
	Mode d'entrée Affichage
	Entrée numérique optique D.IN
	Entrée AUX AUX
	Mode BLUETOOTH BT
	Mode USB USB
	Pour activer le mode «BT PAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes.

• Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.
• Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.
• Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

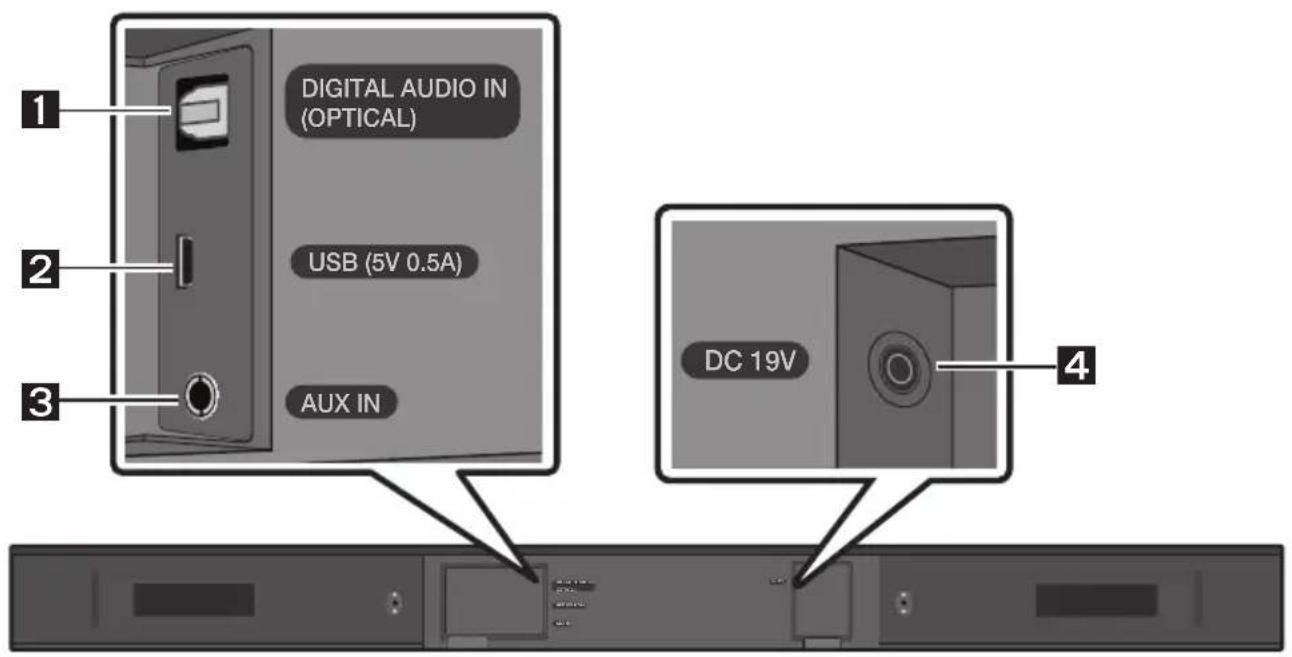

Panneau inférieur de la Soundbar

1	DIGITAL AUDIO IN (OPTICAL)Permet de connecter la sortie numérique (optique) d'un appareil externe.

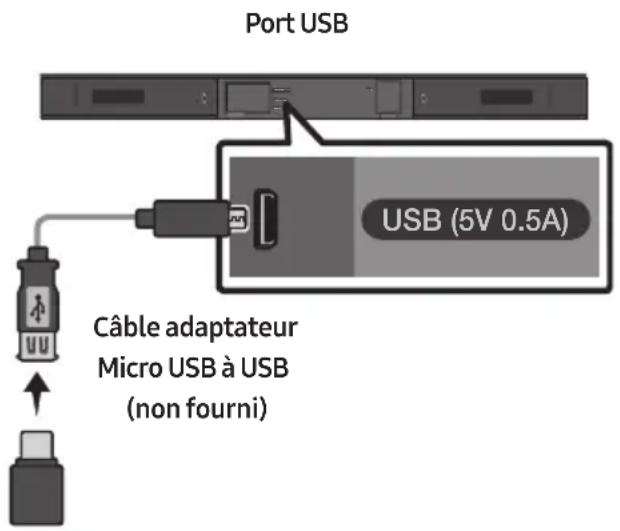

2	USB (5V 0.5A)Permet de connecter un périphérique USB pour lire des fichiers musicaux sur le périphérique USB via la Soundbar.
3	AUX INPermet de connecter la sortie numérique analogique d'un appareil externe.
4	DC 19V (Entrée d'alimentation électrique)Permet de connecter l'adaptateur CA/CC.

• Lorsque vous débranchez le cordon d'alimentation d'une prise de courant murale, tirez la fiche. Ne tirez pas le câble.
• Ne branchez pas cette unité ou d'autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

03 CONNEXION DE LA SOUNDBAR

Connexion de l'alimentation électrique

Utilisez les composants d'alimentation ( ①, ②, ③) pour connecter le Caisson de basse et la Soundbar à une prise électrique dans l'ordre suivant :

1 Connectez le cordon d'alimentation au Caisson de basse.
2 Connectez la fiche CA à l'adaptateur.
3 Connectez l'adaptateur d'alimentation à la Soundbar puis à une prise murale.

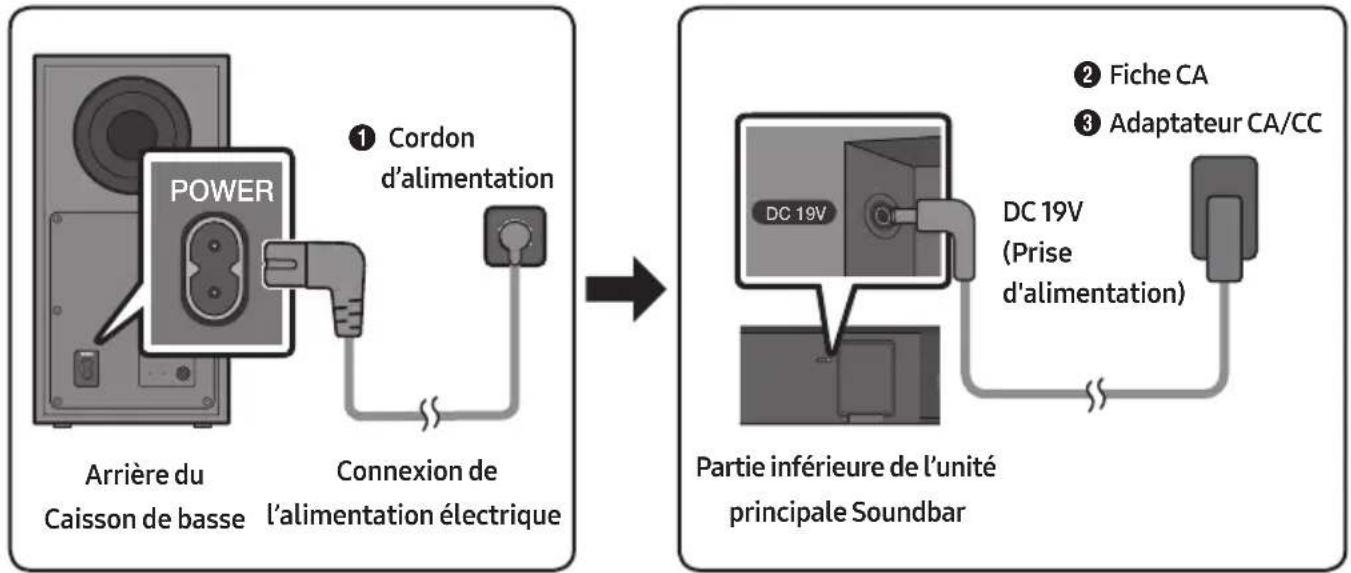

Reportez-vous aux illustrations ci-dessous.

- Pour plus d'informations sur l'alimentation et la consommation électriques requises, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Partie inférieure de l'unité principale Soundbar)

- Veillez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CC pend et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entraîner des dysfonctionnements.

Connexion de la Soundbar au Caisson de basse

Lorsque le Caisson de basse est connecté, vous pouvez profiter de la puissance sonore des graves.

Connexion automatique entre le Caisson de basse et la Soundbar

Lorsque vous mettez l'appareil sous tension après avoir connecté les câbles d'alimentation à la Soundbar et au Caisson de basse, le Caisson de basse est automatiquement connecté à la Soundbar.

- Une fois l'appariement automatique effectué, les indicateurs bleus situés à l'arrière du Caisson de basse s'allument.

Témoins indicateurs LED sur l'arrière du Caisson de basse

LED État	Description Résolution
Bleu	Activé	Connexion réussie (fonctionnement normal)	-
	Clignotement	Récupération de la connexion	Vérifiez si le câble d'alimentation fixé à l'unité principale Soundbar est connecté correctement ou attendez environ 5 minutes. Si le clignotement continue, essayez de connecter manuellement le caisson de basse. Voir page 7.
Rouge Activé		En veille (avec l'unité principale de la Soundbar éteinte)	Vérifiez que le câble d'alimentation sur l'unité principale Soundbar est connecté correctement.
		Échec de la connexion	Reconnectez. Reportez-vous aux instructions sur la connexion manuelle à la page 7.
Rouge et bleu	Clignotement Dysfonctionnement		Reportez-vous aux informations de contact du Centre de service Samsung dans le manuel.

Connexion manuelle du Caisson de basse si la connexion automatique échoue

Avant d'effectuer la procédure de connexion manuelle ci-dessous :

• Vérifiez que les câbles d'alimentation pour la Soundbar et le Caisson de basse sont connectés correctement.
  • Assurez-vous que la Soundbar est allumée.

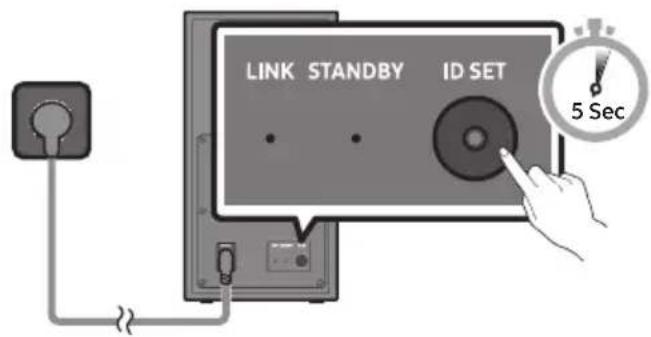

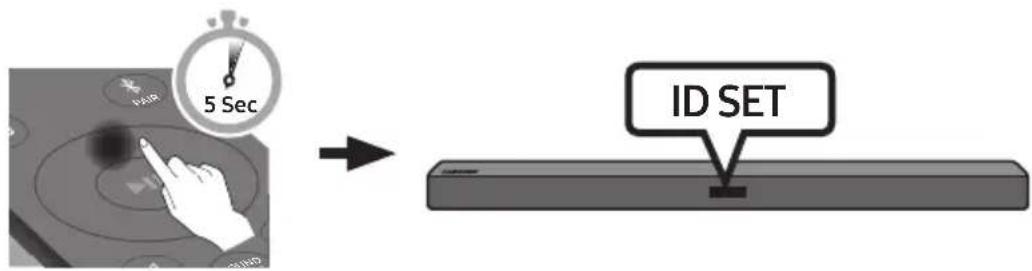

• Appuyez sur la touche ID SET à l'arrière du Caisson de basse, et maintenez-la enfoncée pendant au moins 5 secondes.

• L'indicateur rouge à l'arrière du Caisson de basse s'éteint et l'indicateur bleu clignote.

Arrière du Caisson de basse

1. Appuyez sur la touche Haut de la télécommande, et maintenez-la enfoncée pendant au moins 5 secondes.

• Le message ID SET s'affiche un moment sur l'écran de la Soundbar, avant de disparaître.
- La Soundbar est automatiquement mise sous tension lorsque ID SET est terminé.

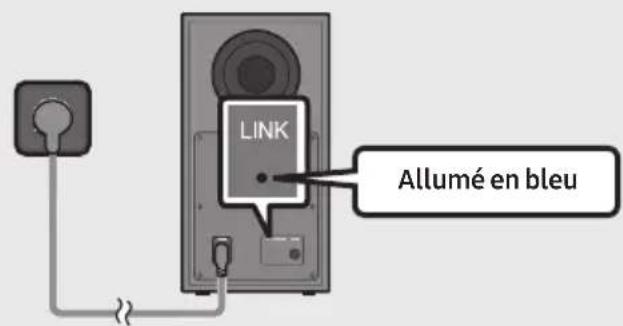

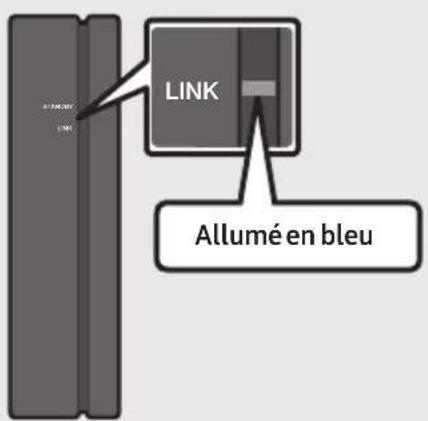

1. Vérifiez que le voyant LED LINK s'éclaire en bleu en continu (connexion établie).

Le voyant LED LINK arrête de clignoter et s'éclaire en bleu en continu lorsqu'une connexion est établie entre la Soundbar et le Caisson de basse sans fil.

REMARQUES

• Ne branchez pas le cordon d'alimentation de ce produit ou votre téléviseur à une prise de courant murale tant que toutes les connexions entre les composants ne sont pas terminées.
• Avant de déplacer ou d'installer ce produit, assurez-vous de le mettre hors tension et de débrancher le cordon d'alimentation.
• Si l'unité principale est hors tension, le subwoofer sans fil entrera en mode veille et la LED de STANDBY à l'arrière s'allumera en rouge après avoir clignoté en bleu plusieurs fois.
• Si vous utilisez un appareil qui utilise la même fréquence (5,8 GHz) que la Soundbar près de cette Soundbar, les interférences peuvent provoquer des interruptions de son.
• La distance de transmission maximale du signal sans fil de l'unité principale est d'environ 10 mètres, mais peut varier en fonction de votre environnement d'exploitation. Si un mur en béton armé ou métallique se trouve entre l'unité principale et le subwoofer sans fil, le système risque de ne pas fonctionner du tout, car le signal sans fil ne peut pas passer à travers le métal.

PRÉCAUTIONS

• Les antennes de réception sans fil sont intégrées au subwoofer sans fil. Gardez les unités à l'abri de l'eau et de l'humidité.
• Pour des performances d'écoute optimales, assurez-vous que la zone autour de l'emplacement du subwoofer sans fil et du module de réception sans fil (vendu séparément) ne présente pas d'obstacles.

Connexion du SWA-8500S (Vendue séparément) à une Soundbar

Passez au vrai son surround sans fil en connectant votre kit d'enceintes arrière sans fil Samsung (SWA-8500S, vendu séparément) à votre Soundbar.

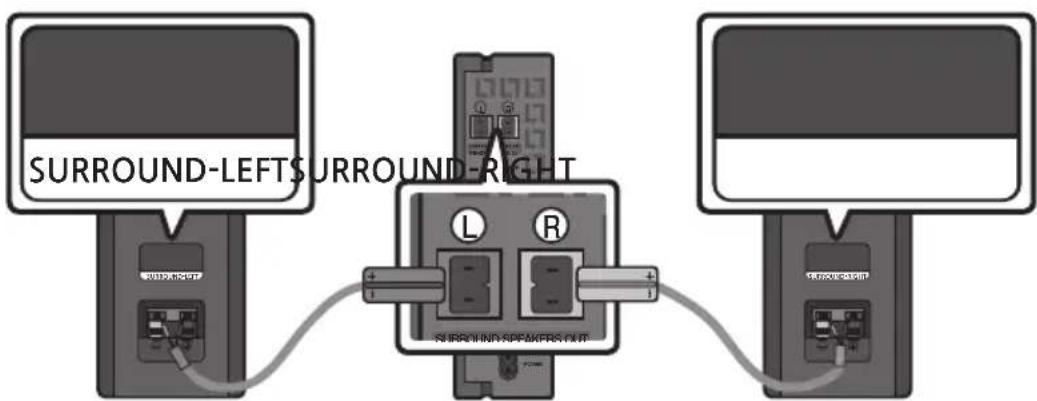

1. Connectez le module de réception sans fil à 2 enceintes surround.
2. Les câbles d'enceinte répondent à un code couleur.

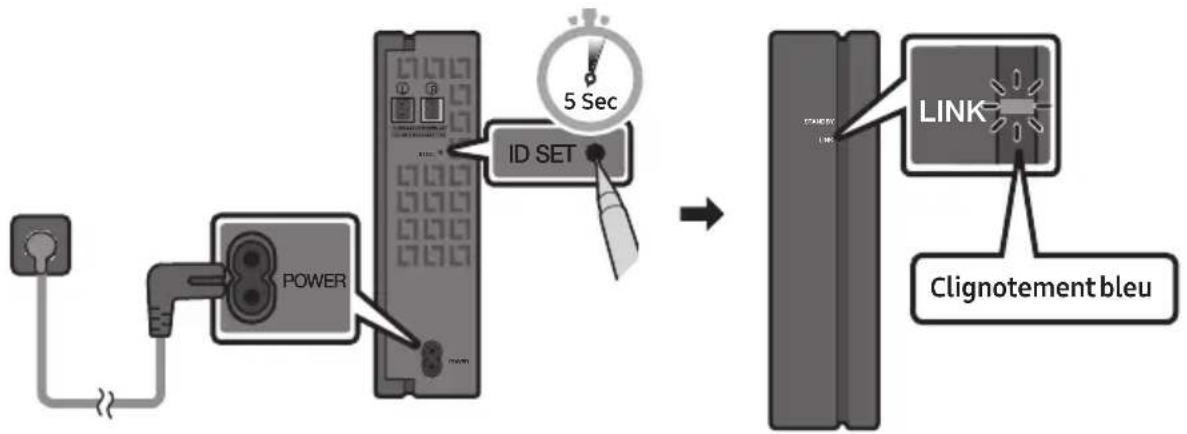

1. Vérifiez l'état de veille du module de réception sans fil après l'avoir branché à une prise électrique.

- Le voyant LED LINK (LED bleue) situé sur le module de réception sans fil clignote. Si la LED ne clignote pas, appuyez sur la touche ID SET au dos du module de réception sans fil avec la pointe d'un stylo pendant 5 à 6 secondes jusqu'à ce que le voyant LED LINK clignote (en bleu). Pour plus d'informations sur la LED, veuillez vous reporter au manuel d'utilisation SWA-8500S.


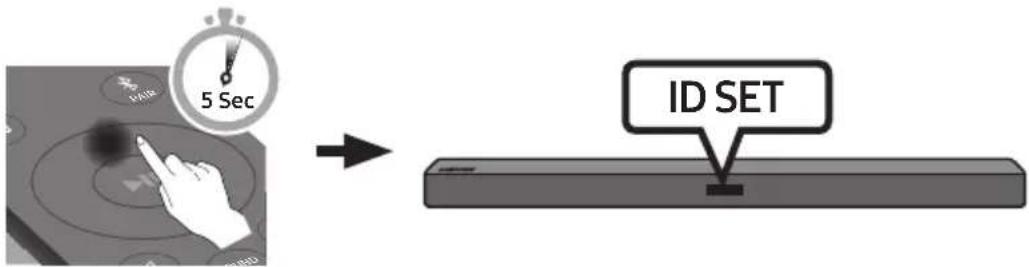

1. Appuyez sur la touche Haut de la télécommande, et maintenez-la enfoncée pendant au moins 5 secondes.

2. Le message ID SET s'affiche un moment sur l'écran de la Soundbar, avant de disparaître.

3. La Soundbar est automatiquement mise sous tension lorsque ID SET est terminé.

ATTENTION

- Si votre Soundbar diffuse de la musique au moment où elle est connectée au SWA-8500S, vous pourriez entendre du bruit provenant du woofer une fois la connexion terminée.

1. Vérifiez que le voyant LED LINK s'éclaire en bleu en continu (connexion établie).

Le voyant LED LINK arrête de clignoter et s'éclaire en bleu en continu lorsqu'une connexion est établie entre la Soundbar et le module de réception sans fil.

1. Si le SWA-8500S n'est pas connecté, répétez la procédure de l'étape 2.

04 CONNEXION À VOTRE TÉLÉVISEUR

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans fil.

• Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélectionné, la Soundbar peut être contrôlée à l'aide de la télécommande du téléviseur.
• Cette fonction est prise en charge par les téléviseurs Samsung Smart TV sortis en 2017 et ultérieurement, et qui prennent en charge le Bluetooth lorsque vous connectez la Soundbar au téléviseur à l'aide d'un câble optique.
• Cette fonction vous permet également d'utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux réglages ainsi que le volume et la coupure du son.

Méthode 1. Connexion avec un câble

Lorsque les signaux de diffusion sont Dolby Digital et le réglage «Format audio de sortie numérique» est PCM sur votre téléviseur, il est recommandé de modifier le réglage sur Dolby Digital. Une fois le réglage modifié, vous pouvez profiter d'une meilleure qualité sonore. (Il se peut que le menu du téléviseur utilise des mots différents pour Dolby Digital et PCM en fonction du fabricant.)

Connexion à l'aide d'un câble optique

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l'aide d'un câble optique numérique.
2. Appuyez sur la touche → (Source) sur le panneau côté droit ou la télécommande puis sélectionnez le mode «D.IN».

Auto Power Link

Le Auto Power Link active la Soundbar lorsque le téléviseur est mis sous tension.

1. Raccordez la Soundbar au téléviseur à l'aide d'un câble optique numérique.

2. Appuyez sur la touche Gauche de la télécommande pendant 5 secondes pour activer ou désactiver le Auto Power Link.

- Par défaut, le Auto Power Link est réglé sur ON.

(Pour désactiver cette fonction, maintenez enfoncée la touche Gauche sur la télécommande pendant 5 secondes).

- Selon l'appareil connecté, il se peut que le Auto Power Link ne fonctionne pas.

- Cette fonction est disponible uniquement en mode «D.IN».

Méthode 2. Connexion sans fil

Connexion à un téléviseur via Bluetooth

Lorsqu'un téléviseur est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

- Seul un téléviseur à la fois peut être connecté.

Connexion initiale

1. Appuyez sur la touche ✝ PAIR de la télécommande pour passer au mode «BT PAIRING».

(OU)

a. Appuyez sur la touche 📋 (Source) sur le panneau côté droit puis sélectionnez «BT». «BT» passe automatiquement à «BT READY» en quelques secondes si aucun appareil Bluetooth n'est connecté à la Soundbar.
b. Lorsque «BT READY» apparaît, appuyez et maintenez enfoncée la touche → (Source) sur le panneau côté droit de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d'informations, reportez-vous au manuel du téléviseur.)
2. Sélectionnez «[AV] Samsung Soundbar R4-Series» dans la liste sur l'écran du téléviseur.

Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, sélectionnez le message et établissez la connexion.

- Lorsque le téléviseur est connecté, [Nom du téléviseur]→ «BT» apparaît sur l'affichage avant de la Soundbar.

1. Vous pouvez maintenant entendre le son du téléviseur depuis la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar R4-Series» apparaît dans la liste, supprimez-la.
• Ensuite, répétez les étapes 1 à 3.

REMARQUE

- Après avoir connecté la Soundbar au téléviseur pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Déconnexion de la Soundbar à partir du téléviseur

Appuyez sur la touche → (Source) sur le panneau côté droit ou la télécommande puis passez à n'importe quel mode sauf «BT».

• La déconnexion prend du temps parce que le téléviseur doit recevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.)
• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche ▶II (Lecture/Pause) sur la télécommande pendant 5 secondes avec la Soundbar en mode «BT READY». (Commutez Activé → Désactivé)

Quelle est la différence entre BT READY et BT PAIRING ?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur la touche ✝ PAIR sur la télécommande ou appuyez et maintenez enfoncée la touche → (Source) sur le côté droit de la Soundbar pendant plus de 5 secondes pendant que la Soundbar est en mode «BT».)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.
• La Soundbar s'éteint automatiquement après 20 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• En cas d'appariement simultané de plusieurs appareils Bluetooth avec la Soundbar.
• Si l'appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

- Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

05 CONNEXION À UN APPAREIL EXTERNE

Raccordez un appareil externe via un réseau câblé ou sans fil pour écouter le son de l'appareil externe via la Soundbar.

Connexion à l'aide d'un câble audio Optique ou Analogique (AUX)

Lecteur BD/DVD / Boîtier décodeur /

Console de jeu

Côté droit de la Soundbar

1 Câble optique

Raccordez DIGITAL AUDIO IN (OPTICAL) de l'unité principale à la prise OPTICAL OUT de l'appareil source à l'aide d'un câble optique numérique.
② Sélectionnez le mode «D.IN» en appuyant sur la touche → (Source) sur le panneau côté droit ou sur la télécommande.

2 Câble (AUX) audio

Raccordez AUX IN (Audio) de l'unité principale à la prise AUDIO OUT de l'appareil source à l'aide d'un câble audio.
② Sélectionnez le mode «AUX» en appuyant sur la touche → (Source) sur le panneau côté droit ou sur la télécommande.

06 CONNEXION D'UN PÉRIPHÉRIQUE DE STOCKAGE USB

Vous pouvez lire des fichiers musicaux situés sur les périphériques de stockage USB via la Soundbar.

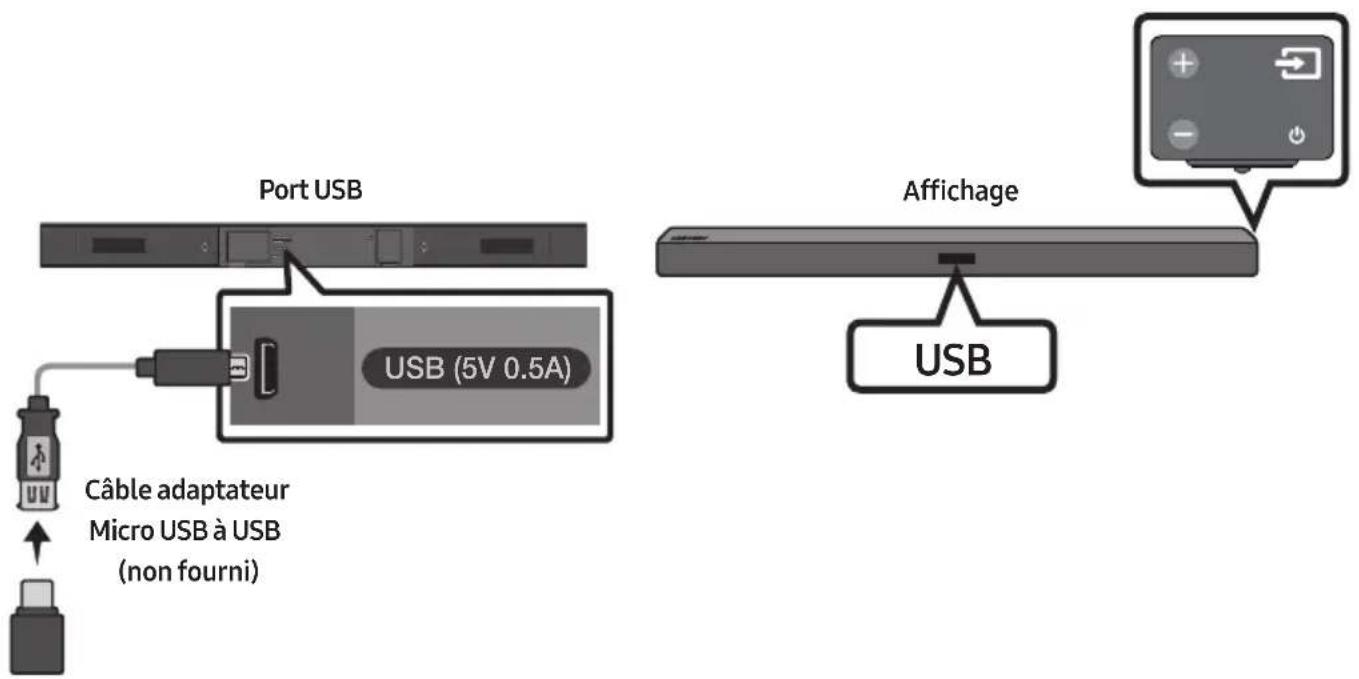

1. Raccordez un câble adaptateur Micro USB à USB avec une fiche USB 2.0 mâle Micro USB (Type B) à une extrémité et avec une prise USB 2.0 femelle standard (Type A) à l'autre extrémité à la prise Micro USB de la Soundbar.

- Le câble adaptateur Micro USB à USB est vendu séparément. Pour l'achat, contactez un Centre de service Samsung ou le Service client de Samsung.

1. Raccordez votre périphérique USB à l'extrémité femelle du câble adaptateur.

2. Appuyez sur la touche → (Source) sur le panneau côté droit ou la télécommande puis sélectionnez «USB».

3. «USB» apparaît sur l'écran d'affichage.

4. Lisez des fichiers musicaux depuis le périphérique de stockage USB via la Soundbar.

- La Soundbar s'éteint automatiquement (Auto Power Down) si aucun périphérique USB n'a été connecté pendant plus de 20 minutes.

Liste de compatibilités

Extension	Codec	Débit d'échantillonnage	Débit binaire
*.mp3 MPEG 1 Layer2 16	~ 48 kHz 80 ~ 320 kbps
	MPEG 1 Layer3 16 ~ 48 kHz 80 ~ 320 kbps
	MPEG 2 Layer3 16 ~ 48 kHz 80 ~ 320 kbps
	MPEG 2.5 Layer3 16 ~ 48 kHz 80 ~ 320 kbps
*.wma Wave_Format_	MSAudio1 16 ~ 48 kHz 56 ~ 128 kbps
	Wave_Format_MSAudio2 16 ~ 48 kHz 56 ~ 128 kbps
*.aac AAC 16 ~ 96 kHz 48 ~ 320 kbps
		AAC-LC	16 ~ 96 kHz
		HE-AAC	24 ~ 96 kHz
*.wav	-	16 ~ 48 kHz	jusqu'à 3000 kbps
*.ogg	OGG 1.1.0	16 ~ 48 kHz	50 ~ 500 kbps

• Si votre périphérique USB contient trop de dossiers et de fichiers, la Soundbar mettra peut-être du temps à accéder à vos fichiers et à les lancer.

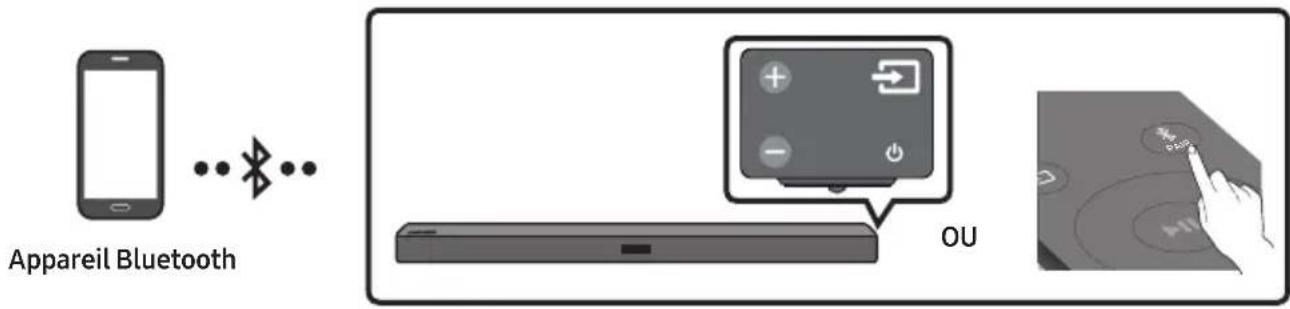

07 CONNEXION À UN APPAREIL MOBILE

Connexion via Bluetooth

Lorsqu'un appareil est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

- Vous ne pouvez pas connecter plus d'un appareil Bluetooth en même temps.

Connexion initiale

1. Appuyez sur la touche ✝ PAIR de la télécommande pour passer au mode «BT PAIRING».

(OU) a. Appuyez sur la touche → (Source) sur le panneau côté droit puis sélectionnez «BT». «BT» passe automatiquement à «BT READY» en quelques secondes si aucun appareil Bluetooth n'est connecté à la Soundbar. b. Lorsque «BT READY» apparaît, appuyez et maintenez enfoncée la touche → (Source) sur le panneau côté droit de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez «[AV] Samsung Soundbar R4-Series» dans la liste.

- Lorsqu'une Soundbar est connectée à l'appareil Bluetooth, [Nom de l'appareil Bluetooth] → «BT» apparaît sur l'affichage avant.

1. Lisez des fichiers musicaux à partir de l'appareil, connecté via Bluetooth, via la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar R4-Series» apparaît dans la liste, supprimez-la.
• Ensuite, répétez les étapes 1 et 2.

REMARQUE

- Après avoir connecté la Soundbar au appareil mobile pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Quelle est la différence entre BT READY et BT PAIRING ?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur la touche ✝ PAIR sur la télécommande ou appuyez et maintenez enfoncée la touche → (Source) sur le côté droit de la Soundbar pendant plus de 5 secondes pendant que la Soundbar est en mode «BT».)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m.
• La Soundbar s'éteint automatiquement après 20 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• En cas d'appariement simultané de plusieurs appareils Bluetooth avec la Soundbar.

• Si l'appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

• Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
• Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).
• Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Hands Free).
• Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar R4-Series» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT».

- Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)

• Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche «BT READY».
• La Soundbar ne peut pas être appariée à un autre appareil Bluetooth si elle est déjà en mode Bluetooth et appariée à un appareil Bluetooth.

Bluetooth Power Activé (SOUND MODE)

Lorsque la fonction Bluetooth Power Activé est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s'active automatiquement.

1. Appuyez sur la touche SOUND MODE et maintenez-la enfoncée pendant plus de 5 secondes sur la télécommande pendant que la Soundbar est sous tension.
2. «ON-BLUETOOTH POWER» s'affiche sur l'écran de la Soundbar.

Déconnexion de l'appareil Bluetooth d'une Soundbar

Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique.

• Le système Soundbar sera déconnecté.
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

Déconnexion de la Soundbar à partir de l'appareil Bluetooth

Appuyez sur la touche → (Source) sur le panneau côté droit ou la télécommande puis passez à n'importe quel mode sauf «BT».

• La déconnexion prend du temps parce que l'appareil Bluetooth doit recevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l'appareil Bluetooth)
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

REMARQUES

• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10 m.
• Le système Soundbar s'éteint après 20 minutes en état Prêt.

À propos du Bluetooth

Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

• Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d'utilisation lorsque:
• Une partie du corps de l'appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar.
• Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux.
• Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil).

- Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance.

- Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.

- Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.

- La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s'interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes).

- Cet appareil sans fil peut causer des interférences électriques lors de son fonctionnement.

Utilisation de l'application Samsung Audio Remote

Installation de l'application Samsung Audio Remote

Pour contrôler la Soundbar depuis votre smartphone et l'application Samsung Audio Remote, téléchargez cette application sur Google Play.

Recherchez : Samsung Audio Remote

Lancement de l'application Samsung Audio Remote

Pour lancer et utiliser l'application Samsung Audio Remote, appuyez sur l'icône Audio Remote sur votre téléphone, puis suivez les instructions affichées à l'écran.

- L'application Samsung Audio Remote n'est compatible qu'avec les téléphones portables Android qui exécutent la version 3.0 d'Android ou une version ultérieure.

08 UTILISATION DE LA TÉLÉCOMMANDE

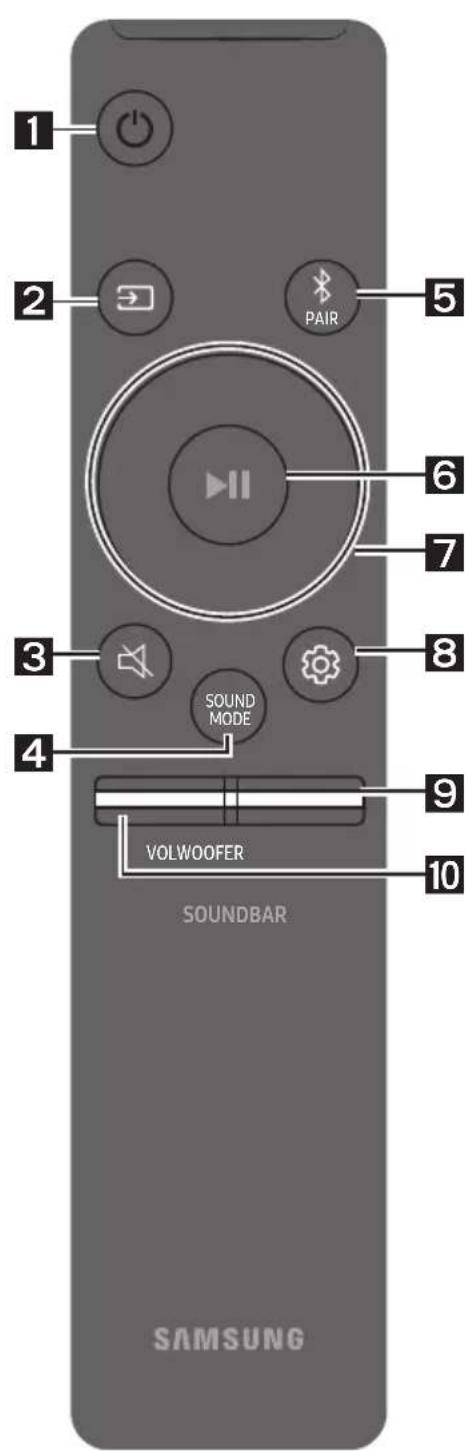

Comment utiliser la télécommande

1	Alimentation	Allume et éteint la Soundbar.
2	Source	Appuyez pour sélectionner une source connectée à la Soundbar.Mode BT PAIRINGPour activer le mode «BT PAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes.
3	Coupure de son	Appuyez sur la touche (Coupure de son) pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.
4	SOUND MODE	Vous pouvez sélectionner l'effet sonore souhaité en choisissant parmi STANDARD ou SURROUND SOUND.Sélectionnez le mode «STANDARD» si vous voulez profiter du son d'origine.DRC (Dynamic Range Control)Vous permet d'effectuer une commande de plage dynamique des pistes Dolby Digital. Appuyez et maintenez enfoncée la touche SOUND MODE pendant que la Soundbar est hors tension pour activer ou désactiver le DRC (Dynamic Range Control). Avec la fonction DRC activée, le bruit est réduit. (Le son peut être déformé.)Bluetooth PowerCette fonction allume automatiquement la Soundbar à la réception d'une demande de connexion d'un téléviseur ou d'un appareil Bluetooth connecté précédemment. Le réglage est activé par défaut.- Appuyez et maintenez enfoncée la touche SOUND MODE pendant plus de 5 secondes pour désactiver la fonction Bluetooth Power.

5	BluetoothPAIR	Appuyez sur la touche ✝ PAIR. «BT PAIRING» s'affiche sur l'écran de la Soundbar. Vous pouvez connecter la Soundbar à un nouvel appareil Bluetooth dans ce mode en sélectionnant la Soundbar dans la liste de recherche d'appareils Bluetooth.
6	Lecture / Pause	Appuyez sur la touche ▶II pour mettre le fichier musical temporairement en pause. Si vous appuyez à nouveau sur la touche, le fichier musical est lu.Fonction Auto Power DownL'appareil s'éteint automatiquement dans les situations suivantes.- Mode D.IN / BT / USB : S'il n'y a pas de signal audio pendant 20 minutes.- Mode AUX :- Si le câble audio (AUX) est déconnecté pendant 20 minutes.- Si aucune TOUCHE n'est activée pendant 8 heures lorsque le câble (AUX) est connecté. (La fonction Auto Power Down peut être désactivée uniquement lorsque l'unité est en mode «AUX».)- Pour désactiver la fonction Mise hors tension automatique, en mode «AUX», appuyez sur la touche ▶II et maintenez-la enfoncée pendant 5 secondes. «ON-AUTO POWER DOWN» / «OFF-AUTO POWER DOWN» s'affiche à l'écran.
7	Haut/Bas/Gauche/Droite	Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/Droite.Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions.RépétitionPour utiliser la fonction de répétition en mode «USB», appuyez sur la touche Haut.Saut de fichier musicalAppuyez sur la touche Droite pour sélectionner le fichier musical suivant.Appuyez sur la touche Gauche pour sélectionner le fichier musical précédent.Auto Power LinkVous pouvez activer ou désactiver la fonction Auto Power Link.La fonction Auto Power Link est activée et désactivée par la touche Gauche.- Auto Power Link : Si la Soundbar est connectée au téléviseur par un câble optique numérique, la Soundbar peut s'allumer automatiquement lors de la mise sous tension de votre téléviseur. Appuyez et maintenez enfoncée la touche Gauchependant environ 5 secondes pour basculer le Auto Power Link sur ON et OFF.- Par défaut, la fonction Auto Power Link est réglée sur ON.ID SETAppuyez et maintenez enfoncée la touche Haut pendant 5 secondes pour terminer ID SET (lors de la connexion à un accessoire).
		Fonction de restriction du volumePour protéger votre audition, la fonction Restriction du volume limite le volume à 20 si vous allumez la Soundbar lorsque le volume est réglé plus haut que 20.- La valeur par défaut pour la fonction Restriction du volume est désactivée. Vous devez la régler sur activée pour l'activer.- Lorsqu'elle est activée, la fonction Restriction du volume reste activée même lorsque l'alimentation est coupée.- Pour activer ou désactiver Restriction du volume, appuyez et maintenez enfoncée la toucheBas sur la télécommande pendant 5 secondes. Lorsque Volume Restriction (Restriction du volume) est désactivée, «V FREE» apparaît sur l'affichage avant. Lorsque cette fonction est activée, «V LOCK» apparaît.
8	Commande sonore	Vous pouvez sélectionner parmi TREBLE, BASS, ou AUDIO SYNC.Pour contrôler le volume des aigus et des graves, sélectionnez TREBLE ou BASS dans les paramètres audio, puis réglez le volume, de -6 à +6, à l'aide des touches Haut/Bas.Appuyez et maintenez enfoncée la touche (Commande sonore) pendant environ 5 secondes pour ajuster le son pour chaque bande de fréquence. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz et 10 kHz peuvent être sélectionnés à l'aide des touches Gauche/Droite et chaque réglage peut être défini entre -6 et +6 à l'aide des touches Haut/Bas.Si l'image et le son ne sont pas synchronisés entre votre téléviseur et la Soundbar, sélectionnez AUDIO SYNC dans les paramètres audio, puis réglez le décalage audio, de 0 à 300 millisecondes, à l'aide des touches Haut/Bas. (Pas disponible en mode «USB»).AUDIO SYNC n'est pris en charge que dans certaines fonctions.
9	WOOFER	Appuyez sur les touches haut ou bas pour régler le volume du caisson de basse sur -12 ou entre -6 et +6. Pour régler le niveau de volume du caisson de basse sur 0, appuyez sur la touche.
10	VOL	Appuyez sur les touches haut ou bas pour régler le volume.Coupure de sonAppuyez sur la touche VOL pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.

Réglage du volume de la Soundbar avec une télécommande de téléviseur

Si vous avez un téléviseur Samsung, vous pouvez régler le volume de la Soundbar à l'aide de la télécommande IR fournie avec votre téléviseur Samsung.

Utilisez d'abord le menu du téléviseur pour régler le son de votre téléviseur Samsung sur les enceintes externes, puis utilisez votre télécommande Samsung pour contrôler le volume de la Soundbar. Pour plus d'informations, reportez-vous au manuel d'utilisateur du téléviseur. Le mode par défaut de cette fonction est contrôlé par une télécommande de téléviseur Samsung. Si votre téléviseur n'est pas un téléviseur Samsung, suivez les instructions ci-dessous pour changer les réglages de cette fonction.

1. Éteignez la Soundbar.

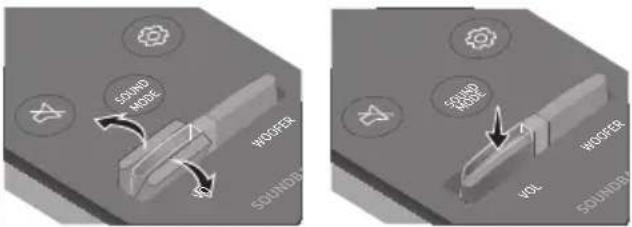

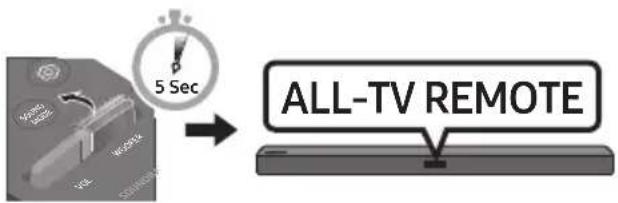

1. Si vous ne voulez pas utiliser cette fonction, poussez la touche WOOFER vers le haut et maintenez-la enfoncée pendant 5 secondes jusqu'à ce que «OFF-TV REMOTE» apparaisse à l'écran.

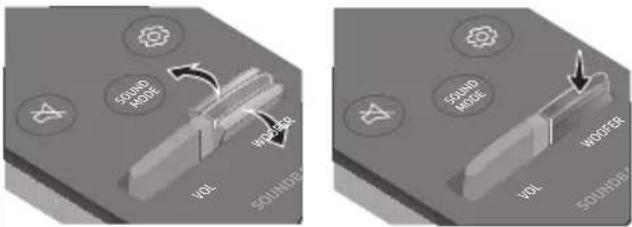

1. Si vous voulez contrôler la Soundbar avec la télécommande de votre téléviseur, poussez la touche WOOFER vers le haut et maintenez-la enfoncée pendant 5 secondes jusqu'à ce que «ALL-TV REMOTE» apparaisse à l'écran. Utilisez ensuite le menu de votre téléviseur pour sélectionner les enceintes externes.

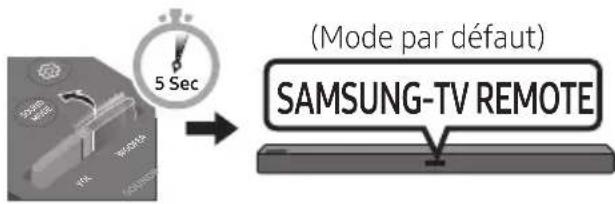

1. Si vous voulez restaurer la Soundbar en mode par défaut (contrôlé par une télécommande d'un téléviseur Samsung), poussez la touche WOOFER vers le haut et maintenez-la enfoncée pendant 5 secondes jusqu'à ce que «SAMSUNG-TV REMOTE» apparaisse à l'écran.

- Chaque fois que vous poussez la touche WOOFER vers le haut et la maintenez enfoncée pendant 5 secondes, le mode commute dans l'ordre suivant :

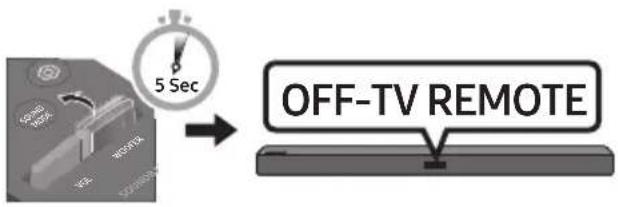

«SAMSUNG-TV REMOTE» (Mode par défaut) → «OFF-TV REMOTE» → «ALL-TV REMOTE».

- La disponibilité de cette fonction dépend de la télécommande.

- Fabricants prenant en charge cette fonction: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Utilisation des touches dissimulées (Touches avec plus d'une fonction)

Touche dissimulée		Page de référence
Touche de télécommande Fonction
WOOFER	Télécommande de votre téléviseur Activer/Désactiver (Veille)	page 23
(Source)	Appariement BT page 20
►II (Lecture / Pause)	Auto Power Down Activer/Désactiver (Mode AUX)	page 21
	Initialiser (Veille) page 28
	BT prêt page 12
Gauche	Auto Power Link ON/OFF	page 21
Haut ID SET page 21
Bas	Restriction du volume Activer/Désactiver	page 22
(Commande sonore)	EQ bande 7 page 22
SOUND MODE	DRC ON/OFF (Veille)	page 20
	Bluetooth Power page 20

Spécifications de sortie pour les différents modes d'effets sonores

Effet		Entrée	Sortie
			Sans kit d'enceintes arrière sans fil	Avec kit d'enceintes arrière sans fil
SOUND MODE	STANDARD	2.0 canaux	2.1 canaux	4.1 canaux
		5.1 canaux	2.1 canaux	4.1 canaux
	SURROUND SOUND	2.0 canaux	2.1 canaux	4.1 canaux
		5.1 canaux	2.1 canaux	4.1 canaux

• Le kit d'enceintes arrière sans fil Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez acheté la Soundbar.

09 INSTALLATION DU SUPPORT MURAL

Précautions d'installation

• Installez sur un mur vertical uniquement.
• N'installez pas dans un endroit à température élevée ou humide.
• Vérifiez si le mur est suffisamment robuste pour supporter le poids du produit.

Sinon, renforcez le mur ou choisissez un autre point d'installation.

• Achetez et utilisez les vis de fixation ou les ancrages appropriés pour le type de mur dont vous disposez (plaque de plâtre, plaque métallique, bois, etc.). Si possible, fixez les vis portantes dans les poteaux.
• Achetez les vis de support mural selon le type et l'épaisseur du mur sur lequel vous souhaitez monter la Soundbar.

- Diamètre: M5

- Longueur: 35 mm ou plus recommandés.

• Connectez les câbles depuis l'unité aux appareils externes avant d'installer la Soundbar sur le mur.
• Assurez-vous que l'unité est éteinte et débranchée avant de l'installer. Sinon, cela pourrait provoquer un choc électrique.

Composants de fixation au mur

Guide de fixation murale

1. Placez le Guide de fixation murale contre le mur.

2. Le Guide de fixation murale doit être de niveau.

3. Si votre téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur.

5 cm minimum

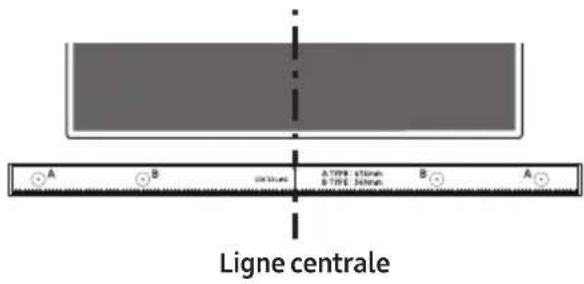

1. Alignez la Ligne centrale du Guide de fixation murale avec le centre de votre téléviseur (si vous fixez la Soundbar sous votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.

- Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d'installation.

1. Appuyez avec la pointe d'un stylo ou d'un crayon bien taillé au centre des images B-TYPE à chaque extrémité du guide pour marquer les trous des vis portantes, puis retirez le Guide de fixation murale.

1. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.

- Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages ou les chevilles Molly appropriées dans les trous avant d'insérer les vis portantes. Si vous utilisez des ancrages ou des chevilles Molly, pensez à percer des trous suffisamment larges pour les accueillir.

1. Enfoncez une vis (non fournie) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

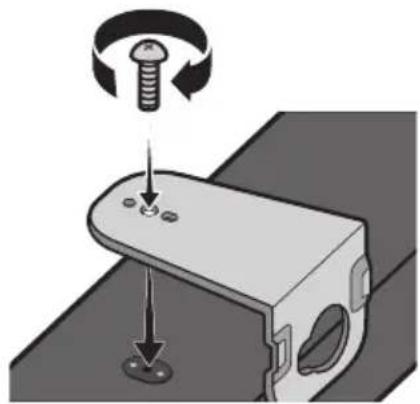

1. Utilisez les deux Vis (M4 x L12) pour fixer le Support de fixation murale G et D à l'arrière de la Soundbar.

Pour une bonne fixation, veillez à aligner les excroissances de la Soundbar et les trous des supports.

- Lors de l'assemblage, veillez à ce que l'accroche des Support de fixation murale se trouve sur l'arrière de la Soundbar.

Extrémité droite de la Soundbar

- Les fixations droite et gauche ont des formes différentes. Veillez à bien les positionner.

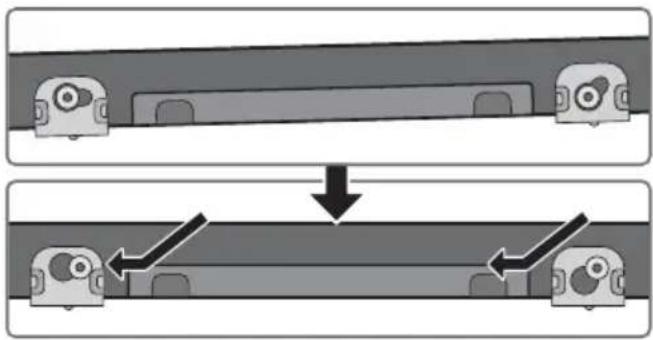

1. Installez la Soundbar, sur laquelle sont fixés les Supports de fixation murale, en accrochant les Supports de fixation murale sur les Vis de fixation sur le mur.

- Inclinez légèrement la Soundbar pour insérer les deux têtes de Vis de fixation dans les trous du Support de fixation murale.

Poussez la Soundbar dans la direction de la flèche pour bien fixer les deux côtés.

Retrait de la Soundbar du mur

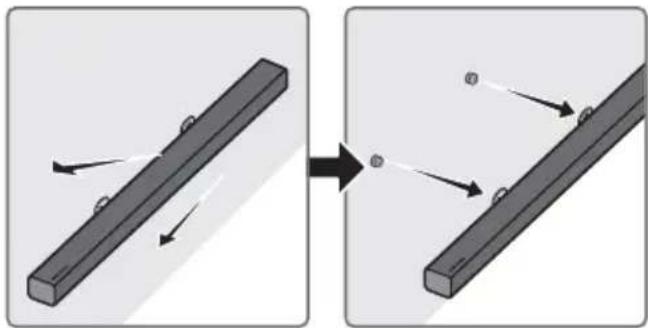

1. Pour retirer la Soundbar de la fixation murale, poussez-la dans la direction de la flèche, inclinez-la légèrement et retirez-la du mur comme indiqué sur l'image.

- Ne la suspendez pas à l'unité installée et évitez de heurter ou de faire chuter l'unité.

- Fixez solidement l'unité au mur afin qu'elle ne bascule pas. Si l'unité bascule, cela pourrait causer une blessure ou endommager le produit.

- Lorsque l'unité est installée sur un mur, veillez à ce que les enfants ne tirent pas sur les câbles de connexion, car cela pourrait provoquer une chute.

- Pour un rendement optimal de l'installation au mur, installez le système d'enceintes à au moins 5 cm sous le téléviseur, si le téléviseur est monté sur un mur.

- Pour votre sécurité, si vous ne montez pas l'unité sur un mur, installez-la sur une surface plate et solide où elle ne risque pas de tomber.

10 MISE À JOUR DU LOGICIEL

Samsung peut proposer des mises à jour pour le microprogramme du système de la Soundbar prochainement.

Si une mise à jour est proposée, vous pouvez mettre à jour le microprogramme en connectant le périphérique USB contenant la mise à jour du microprogramme enregistré au port USB de votre Soundbar. Pour plus d'informations sur comment télécharger des fichiers de mise à jour, rendez-vous sur le site Samsung Electronics (www.samsung.com → Support).

Ensuite, saisissez ou sélectionnez le modèle de votre Soundbar, sélectionnez Software & Apps, puis Downloads. Notez que les noms d'option peuvent varier.

Procédure de mise à jour

Important : La fonction de mise à jour efface tous les paramètres utilisateur. Nous vous recommandons d'écrire vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du subwoofer.

1. Raccordez un câble adaptateur Micro USB à USB avec une fiche USB 2.0 mâle Micro USB (Type B) à une extrémité et avec une prise USB 2.0 femelle standard (Type A) à l'autre extrémité à la prise Micro USB de la Soundbar.
2. Le câble adaptateur Micro USB à USB est vendu séparément. Pour l'achat, contactez un Centre de service Samsung ou le Service client de Samsung.
3. Suivez les étapes ci-dessous pour télécharger le logiciel du produit : Rendez-vous sur le site Web Samsung sur (samsung.com) → recherchez le nom du modèle - sélectionnez l'option de menu d'assistance client (le nom de l'option est sujet à modifications)
4. Sauvegardez le logiciel téléchargé sur une clé USB et sélectionnez «Extraire ici» pour dézipper le fichier.
5. Éteignez la Soundbar et connectez la clé USB contenant la mise à jour du logiciel au port femelle sur un câble adaptateur Micro USB. Connectez le câble au port USB sur la Soundbar.

6. Allumez la Soundbar. Dans les 3 minutes qui suivent, «UPDATE» s'affiche et la mise à jour commence.

7. Lorsque la mise à jour est terminée, la Soundbar s'éteint. Appuyez sur la touche

▶II de la télécommande pendant 5 secondes. «INIT» s'affiche à l'écran puis la Soundbar s'éteint. La mise à jour est terminée.

- Ce produit est équipé de la fonction DUAL BOOT. Si la mise à jour du micrologiciel échoue, vous pouvez exécuter à nouveau la mise à jour.

1. Réinitialisez vos paramètres.

Si UPDATE ne s'affiche pas

1. Éteignez la Soundbar, déconnectez et ensuite reconnectez le périphérique de stockage qui contient le fichier de mise à jour au port USB de la Soundbar.

2. Débranchez le cordon d'alimentation de la Soundbar, rebranchez-le, puis allumez la Soundbar.

REMARQUES

- La mise à jour du micrologiciel peut ne pas se faire correctement si les fichiers audio reconnus par la Soundbar sont stockés dans le périphérique de stockage.

- N'éteignez pas l'appareil et ne retirez pas le périphérique USB lorsque les mises à jour sont en train d'être appliquées. L'unité principale s'éteindra automatiquement après avoir terminé la mise à jour du micrologiciel.

- Une fois la mise à jour terminée, la configuration d'utilisateur est initialisée dans la Soundbar. Nous vous recommandons d'écrire vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du subwoofer.

Si la connexion au subwoofer n'est pas rétablie automatiquement après la mise à jour, reportez-vous à la page 6.

Si la mise à jour du logiciel échoue, contrôlez si la clé USB est défectueuse.

- Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB.

- L'exécution de la mise à jour via USB peut ne pas être possible en fonction du fabricant du périphérique de stockage.

11 DÉPANNAGE

Avant de contacter l'assistance, veuillez lire ce qui suit.

L'unité ne s'allume pas.

Le cordon d'alimentation est-il branché dans la prise murale?→Branchez la fiche secteur sur la prise.

Une fonction ne répond pas lorsque la touche est enfoncée.

De l'électricité statique est-elle présente dans l'air?→Débranchez la fiche secteur et rebranchez-la.

Des distorsions sonores se font entendre en mode BT.

→ Consultez les sections sur la connexion Bluetooth aux pages 11 et 16.

Aucun son n'est produit.

La fonction de coupure du son est-elle activée ?→ Appuyez sur le touche (Coupure de son) pour annuler la fonction de sourdine.Le volume est-il réglé à son minimum ?→Réglez le volume.

La télécommande ne fonctionne pas.

Les piles sont-elle usées ?→Remplacez avec des piles neuves.Est-ce que la distance entre la télécommande et l'unité principale Soundbar est trop grande ?→Rapprochez la télécommande de l'unité principale Soundbar.

La LED rouge sur le caisson de basse clignote et le caisson de basse ne produit aucun son.

Ce problème peut se produire si le caisson de basse n'est pas connecté à l'unité principale Soundbar.→ Essayez de reconnecter votre caisson de basse. (Voir page 6.)

Le caisson de basse bourdonne et vibre considérablement.

Essayez de régler les vibrations de votre caisson de basse.→ Poussez la touche WOOFER de votre télécommande vers le haut ou le bas pour régler le volume du caisson de basse. (sur -12 ou entre -6 et +6)

12 LICENCE

DOLBY

AUDIO

Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l'adresse ([e-mail]).

14 REMARQUE IMPORTANTE À PROPOS DU SERVICE

• Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.
• Des frais supplémentaires pourront vous être facturés dans les cas suivants :
  (a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation).
  (b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).
• Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée).

Nom du modèle HW-R430
USB 5V/0,5A
Poids 1,5 kg
Dimensions (L x H x P) 907,5 x 53,5 x 70,5 mm
Plage de températures en fonctionnement +5°C à	+35°C
Plage d'humidité en fonctionnement 10 % ~ 75 %
AMPLIFICATEURPuissance de sortie nominale 35W x 2, 6 ohm
Formats de lecture pris en charge(Le son DTS 2.0 est lu au format DTS.)	LPCM 2ch, Dolby AudioTM(prise en charge de Dolby® Digital), DTS
PUISSANCE DE SORTIE DE L'APPAREIL SANS FILPuissance de transmission BT max.Puissance de transmission SRD max.	100 mW à 2,4 GHz – 2,4835 GHz25 mW à 5,725 GHz – 5,825 GHz
Nom du caisson de basse PS-WR43B
Poids 4,0 kg
Dimensions (L x H x P) 181,5 x 343,0 x 272,0 mm
AMPLIFICATEURPuissance de sortie nominale	100W
PUISSANCE DE SORTIE DE L'APPAREIL SANS FILPuissance de transmission SRD max.	25 mW à 5,725 GHz – 5,825 GHz
Consommation électrique totale en veille (W)	2,7W
BluetoothMéthode de désactivation du port	Appuyez et maintenez enfoncée la touche SOUND MODE pendant plus de 5 secondes pour désactiver la fonction Bluetooth Power.

REMARQUES

• Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis.
• Le poids et les dimensions sont approximatifs.

- Samsung Electronics déclare par la présente que cet équipement est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration de conformité de l'UE est disponible à

l'adresse Internet suivante : http://www.samsung.com, puis allez dans

Assistance > Sélectionner un produit et saisissez le nom de modèle.

Cet équipement peut fonctionner dans tous les pays de l'Union européenne.

[Elimination des batteries de ce produit]

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit (Déchets d'équipements électriques & électroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil, par ex. la réglementation REACH WEEE, rendez-vous sur : http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
