GEBRUIKSAANWIJZING HW-B430 SAMSUNG

Veiligheidsinstructies

OPEN NOOIT DE BEHUIZING VAN DIT APPARAAT, WANT DAN LOOPT U HET GEVAAR EEN ELEKTRISCHE SCHOK TE KRIJGEN. DE BEHUIZING BEVAT GEEN ONDERDELEN DIE U ZELF KUNT REPAREREN. LAAT ONDERHOUD OVER AAN DE VAKHANDEL.

Zie onderstaande tabel voor een verklaring van symbolen die zich op uw Samsung-product kunnen bevinden.

	LET OPGEVAAR OP ELEKTRISCHE SCHOKKEN. NIET OPENEN.
	Dit symbool geeft aan dat de spanning binnen in het apparaat hoog is.Elk contact met onderdelen binnen in het product is gevaarlijk.
	Dit symbool geeft aan dat er belangrijke informatie over het gebruik en onderhoud is meegeleverd met dit product.
	Klasse II-product: Dit symbool geeft aan dat voor dit toestel geen veiligheidsaansluiting op aarde (massa) is vereist. Als dit symbool niet aanwezig is op een product met een netsnoer, dan MOET het product een betrouwbare aardingsaansluiting hebben.
	Wisselspanning: Dit symbool geeft aan dat de nominale spanning wisselspanning is.
	Gelijkspanning: Dit symbool geeft aan dat de nominale spanning gelijkspanning is.
[SG27]	Voorzichtig, raadpleeg de instructies voor gebruik: Dit symbool geeft aan dat de gebruiker de handleiding moet raadplegen voor meer informatie over de veiligheid.

WAARSCHUWING

- Om het gevaar voor een elektrische schok te vermijden dient u dit apparaat niet aan regen of vocht bloot te stellen.

LET OP

• OM EEN ELEKTRISCHE SCHOK TE VOORKOMEN, ZORGT U DAT HET BREDE UITEINDE VAN DE STEKKER IN DE BREDE OPENING ZIT EN VOLLEDIG IS INGESTOKEN.
• Dit apparaat moet altijd aangesloten worden op een stroomingang met een geaard stopcontact.
• Om het apparaat los te koppelen van de stroomtoevoer, moet de stekker uit de stopcontact getrokken worden, daarom moet de stroomstekker gemakkelijk bereikbaar zijn.
• Stel dit apparaat niet bloot aan druppels of spatten. Plaats geen objecten op het apparaat die gevuld zijn met water (zoals een vaas).
• Als u dit apparaat volledig wilt uitschakelen, moet u de stekker uit het stopcontact trekken. Vervolgens moet de stekker altijd onder handbereik zijn.

VOORZORGSMAATREGELEN

1. Zorg ervoor dat de wisselstroomvoorziening in uw huis voldoet aan de stroomvereisten die zijn vermeld op het identificatie-etiket op de onderkant van het product. Plaats de speler horizontaal op een geschikte ondergrond (meubelstuk) met genoeg ruimte er omheen voor ventilatie 7 -10 cm. Zorg dat de ventilatieopeningen niet worden geblokkeerd. Plaats het apparaat niet op versterkers of andere apparaten die warm kunnen worden. Dit apparaat is bedoeld voor continu gebruik. Om het toestel volledig uit te schakelen, trekt u de stekker uit het stopcontact. Haal de stekker van het toestel uit het stopcontact als u het een lange tijd niet gaat gebruiken.
2. Haal bij onweer de stekker uit het stopcontact. Bliksem kan spanningspieken veroorzaken waardoor het apparaat beschadigd kan raken.
3. Stel het apparaat niet bloot aan direct zonlicht of andere warmtebronnen. Dit kan oververhitting veroorzaken en ertoe leiden dat het apparaat niet goed functioneert.

4. Bescherm het product tegen vocht (bijv. vazen) en overmatige warmte (bijv. een open haard) of tegen apparatuur die sterke magnetische of elektrische velden veroorzaakt. Haal de stekker uit het stopcontact wanneer het apparaat niet goed functioneert. Dit product is niet bedoeld voor industrieel gebruik. Dit product is uitsluitend bestemd voor particulier gebruik. Wanneer het product of een schijf bij een lage temperatuur wordt bewaard, kan condensatie optreden. Als u het apparaat in de winter verplaatst, wacht u ongeveer 2 uur totdat het apparaat weer op kamertemperatuur is voordat u deze gaat gebruiken.

5. De batterijen die in dit product worden gebruikt, bevatten chemicaliën die schadelijk zijn voor het milieu. Gooi batterijen niet met het gewone huisvuil weg. Werp de batterijen niet in het vuur. De batterijen mogen niet worden kortgesloten, gedemonteerd of oververhit. Bij incorrecte plaatsing van de batterijen bestaat ontploffingsgevaar. Vervang batterijen alleen door andere van hetzelfde type.

OVER DEZE HANDLEIDING

De gebruikershandleiding bevat twee onderdelen: dit eenvoudige document

GEBRUIKERSHANDLEIDING en een gedetailleerde VOLLEDIGE HANDLEIDING die u kunt downloaden.

GEBRUIKERSHANDLEIDING

Raadpleeg deze handleiding voor veiligheidsvoorschriften, productinstallatie, componenten, verbindingen en productspecificaties.

Als u de QR-code scant, hebt u toegang tot de VOLLEDIGE HANDLEIDING op de online klantenondersteuningsdienst van Samsung. U kunt de handleiding op uw pc of mobiele apparaat zien, als u ze in documentindeling vanaf de website van Samsung downloadt. (http://www.samsung.com/support)

Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

INHOUD

01 De Componenten Controleren 2

Batterijen plaatsen vóór het gebruik van de afstandsbediening

(AA-batterijen X 2) ____ 2

02 Productenoverzicht 3

Voorpaneel/Rechterpaneel van de Soundbar 3

Onderpaneel van de Soundbar 4

03 De Soundbar Aansluiten 5

De elektriciteit aansluiten ____ 5

De Soundbar op de subwoofer aansluiten ____ 6

- Automatische verbinding tussen de subwoofer en de Soundbar ____ 6

De SWA-8500S (afzonderlijk verkrijgbaar) met een Soundbar verbinden ____ 8

04 Verbinden met uw TV 10

Methode 1. Verbinden met een kabel ____ 10

- Verbinden met een optische kabel 10

Methode 2. Draadloos verbinden ____ 11

– Een tv via Bluetooth verbinden ____ 11

05 Verbinden met een Extern Apparaat 13

Verbinden met een optische of analoge audiokabel (AUX) 13

06 Een USB-opslagapparaat aansluiten 14

07 Een Mobiel Apparaat Verbinden 16

Verbinden via Bluetooth ____ 16

De Samsung Audio Remote App gebruiken ____ 19

• Het installeren van de Samsung Audio Remote App ____ 19
• Het starten van de Samsung Audio Remote App ____ 19

08 De Afstandsbediening Gebruiken 20

Hoe de afstandsbediening gebruiken ____ 20

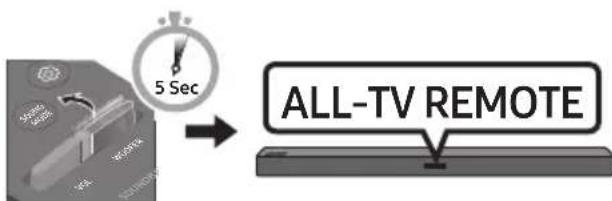

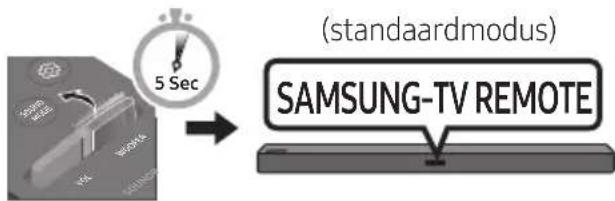

Het volume van de Soundbar aanpassen met de afstandsbediening van de tv 23

De verborgen knoppen gebruiken (knoppen met meer dan een functie) ____ 24

Uitvoerspecificaties voor de verschillende geluidseffecten ____ 24

09 De Wandmontage Installeren 25

Voorzorgsmaatregelen bij de installatie 25

Componenten voor muurmontage 25

De Soundbar losmaken van de muur 27

10 Software-Update 28

Updateprocedure 28

Als UPDATE niet wordt weergegeven ____ 29

11 Problemen Oplossen 30

12 Licentie 31

13 Kennisgeving Open Source-Licentie 31

14 Belangrijke Opmerking over Service 31

15 Specificaties en Handleiding 32

Specificaties 32

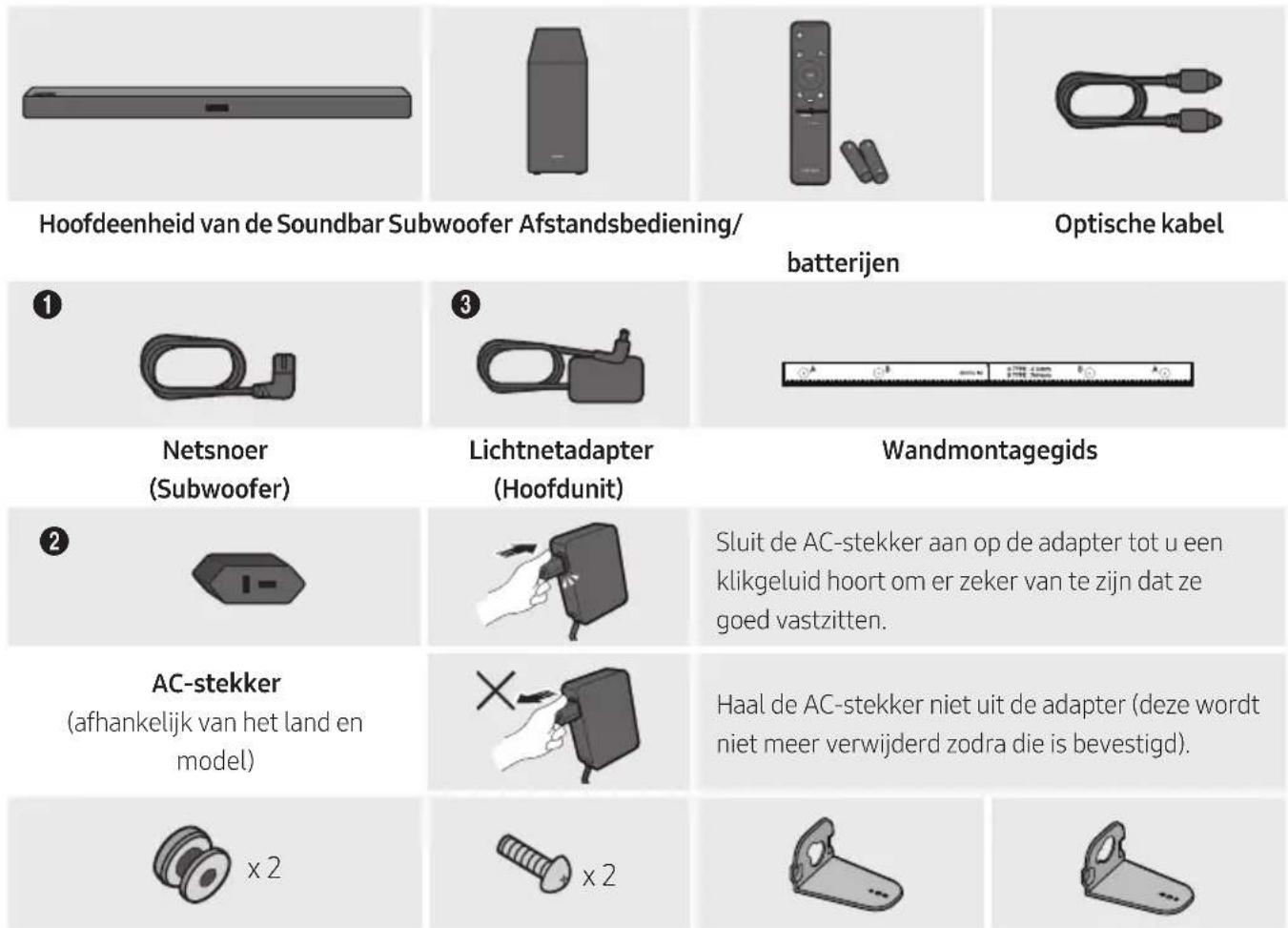

01 DE COMPONENTEN CONTROLEREN

Schroefhouder Schroef Steun muurmontage L Steun muurmontage R

• Meer informatie over de vereiste elektriciteit en het stroomverbruik vindt u op het etiket op het product. (Etiket: onderkant van de hoofdeenheid van de Soundbar)
• De stroomverbindingstappen zijn gelabeld (1, 2, 3). Meer informatie over stroomverbindingen vindt u op pagina 5.
• Om extra componenten of optionele kabels te kopen, neemt u contact op met een servicecentrum van Samsung of de klantenservice van Samsung.
• Afhankelijk van de regio kan de AC-stekker verschillende vormen aannemen of kan hij in de AC/DC-adapter geïntegreerd worden meegeleverd.
• De accessoires kunnen er lichtjes anders uitzien dan de bovenstaande illustraties.

Batterijen plaatsen vóór het gebruik van de afstandsbediening (AA-batterijen X 2)

Schuif de batterijklep in de richting van de pijl tot het volledig is verwijderd. Plaats 2 AA-batterijen (1,5 V) op de juiste manier zodat hun polariteit correct is. Schuif de batterijklep terug op zijn plaats.

Voorpaneel/Rechterpaneel van de Soundbar

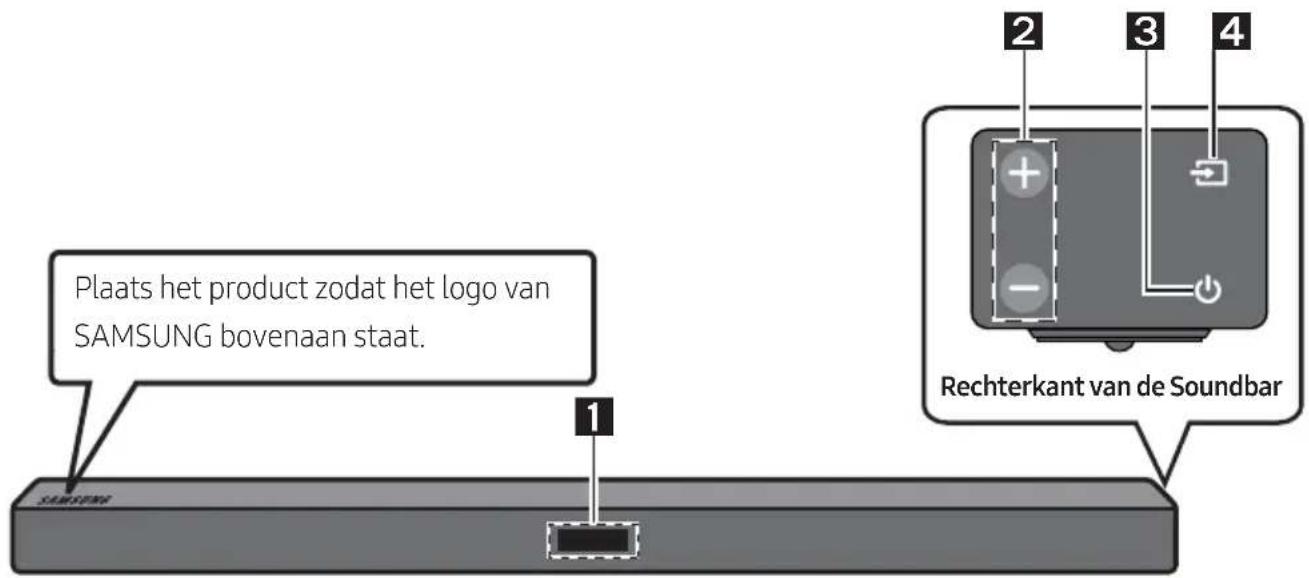

Plaats het product zodat het logo van SAMSUNG bovenaan staat. 1 Rechterkant van de Soundbar 2 3 4

1	SchermGeeft de productstatus en actuele modus weer.
2	+/- (Volume)-knopStelt het volume bij.Na bijstelling verschijnt het volumeniveau op het voorste scherm van de Soundbar.
3	(Aan/Uit) -knopSchakelt de stroom in en uit.
4	_Selecteert de invoermodus van de bron.
	Invoermodus Scherm
	Optische digitale invoer D.IN
	AUX-invoer AUX
	BLUETOOTH-modus BT
	USB-modus USB
	Om de 'BT PAIRING'-modus in te schakelen, wijzigt u de bron naar 'BT'-modus en houdt u de (Bron)-knop gedurende meer dan 5 seconden ingedrukt.

Invoermodus Scherm
Optische digitale invoer D.IN
AUX-invoer AUX
BLUETOOTH-modus BT
USB-modus USB

• Wanneer u de stekker in het stopcontact steekt, zal de aan/uit-toets binnen 4 tot 6 seconden werken.
• Wanneer u dit apparaat inschakelt, is er een vertraging van 4 tot 5 seconden voordat er geluid wordt weergegeven.
• Als u alleen het geluid van de Soundbar wilt horen, moet u de luidsprekers van de televisie uitschakelen in het audio-instellingsmenu van uw televisie. Raadpleeg de handleiding voor de TV die met uw televisie is meegeleverd.

Onderpaneel van de Soundbar

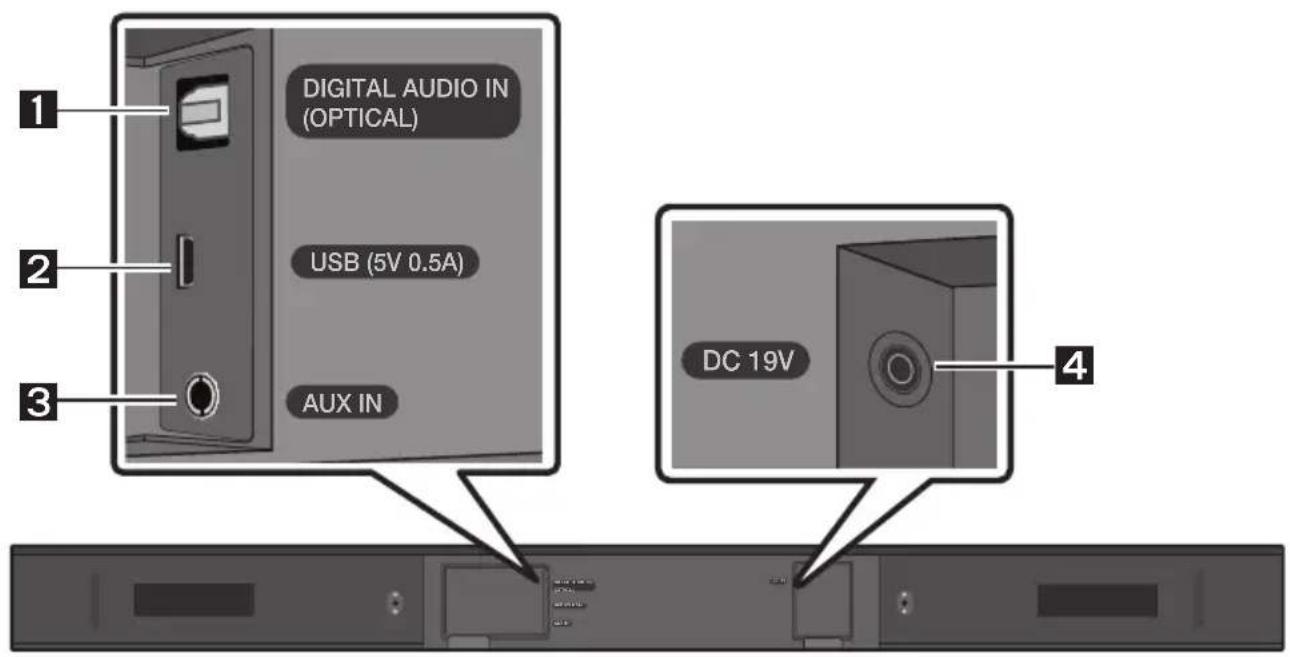

1	DIGITAL AUDIO IN (OPTICAL)Sluit aan op de digitale (optische) uitgang van een extern apparaat.

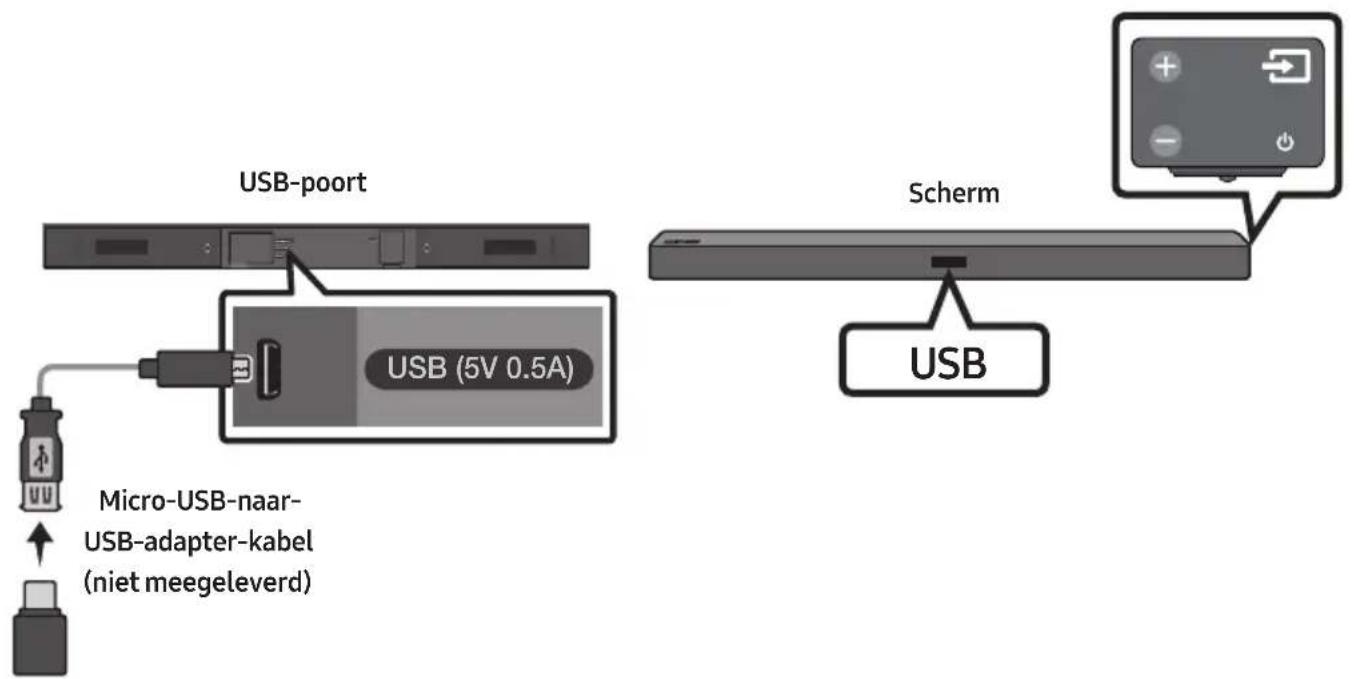

2	USB (5V 0.5A)Sluit hier een USB-apparaat aan om muziekbestanden op het USB-apparaat af te spelen via de Soundbar.
3	AUX INSluit aan op de analoge uitgang van een extern apparaat.
4	DC 19V (Voedingsspanning in)Sluit aan op de stroomadapter.

• Als u het stroomsnoer uit het stopcontact wilt halen, trek dan aan de stekker. Trek niet aan de kabel.
• Steek de stekker van deze eenheid of andere onderdelen pas in een stopcontact als alle componenten zijn aangesloten.

03 DE SOUNDBAR AANSLUITEN

De elektriciteit aansluiten

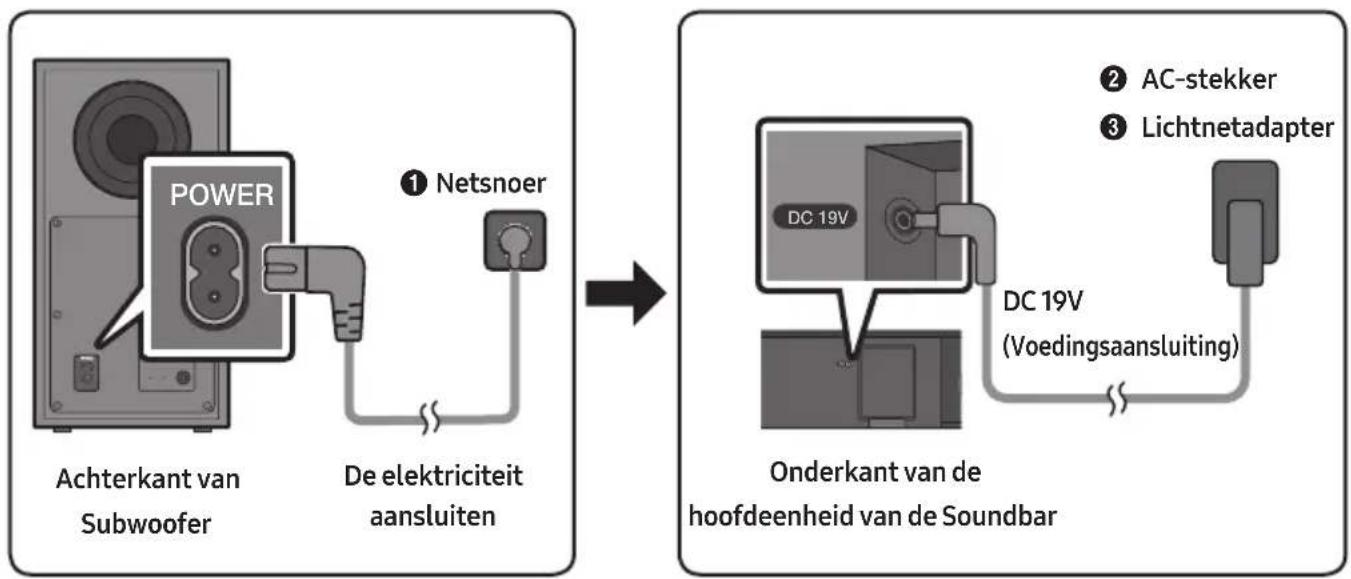

Gebruik de stroomcomponenten ( ①, ②, ③) om de Subwoofer en Soundbar op een stopcontact aan te sluiten in deze volgorde:

① Sluit het netsnoer aan op de Subwoofer.
② Sluit de AC-stekker aan op de adapter.
3 Sluit de stroomadapter aan op de Soundbar en vervolgens in het stopcontact.

Raadpleeg de onderstaande illustraties.

- Meer informatie over de vereiste elektriciteit en het stroomverbruik vindt u op het etiket op het product. (Etiket: onderkant van de hoofdeenheid van de Soundbar)

- Zorg ervoor dat de lichtnetadapter plat op de tafel of de vloer liegt. Als u de lichtnetadapter zo plaatst dat deze met de ingang voor het netsnoer naar boven hangt, kunnen water of andere vreemde stoffen in de adapter terechtkomen waardoor de adapter niet meer goed werkt.

De Soundbar op de subwoofer aansluiten

Wanneer de subwoofer is aangesloten, geniet u van rijke lage tonen.

Automatische verbinding tussen de subwoofer en de Soundbar

Wanneer u de stroom inschakelt nadat u de stroomkabels op de Soundbar en subwoofer hebt aangesloten, wordt de subwoofer automatisch verbonden met de Soundbar.

- Wanneer de automatische koppeling voltooid is, branden de blauwe indicatorlampjes achteraan de subwoofer.

LED-indicatielampjes achteraan de subwoofer

LED	Status	Beschrijving	Oplossing
Blauw	Aan	Met succes aangesloten (normale werking)	-
	Knipperend	De verbinding herstellen	Controleer of het netsnoer bevestigd aan de hoofdeenheid van de Soundbar goed is aangesloten of wacht ongeveer 5 minuten. Als het knipperen aanhoudt, probeer de subwoofer dan handmatig te verbinden. Zie pagina 7.
Rood Aan		Stand-by (met de hoofdeenheid van de Soundbar uitgeschakeld)	Controleer of het netsnoer naar de hoofdeenheid van de Soundbar goed is aangesloten.
		Verbinding mislukt	Sluit opnieuw aan. Raadpleeg de instructies voor handmatig verbinden op pagina 7.
Rood en blauw	Knipperend	Storing	Raadpleeg in de handleiding de contactinformatie voor het Samsung Servicecenter.

Voordat u onderstaande procedure voor de handmatige verbinding uitvoert:

• Controleer of de stroomsnoeren voor de Soundbar en subwoofer goed zijn aangesloten.
  • Zorg ervoor dat de Soundbar ingeschakeld is.

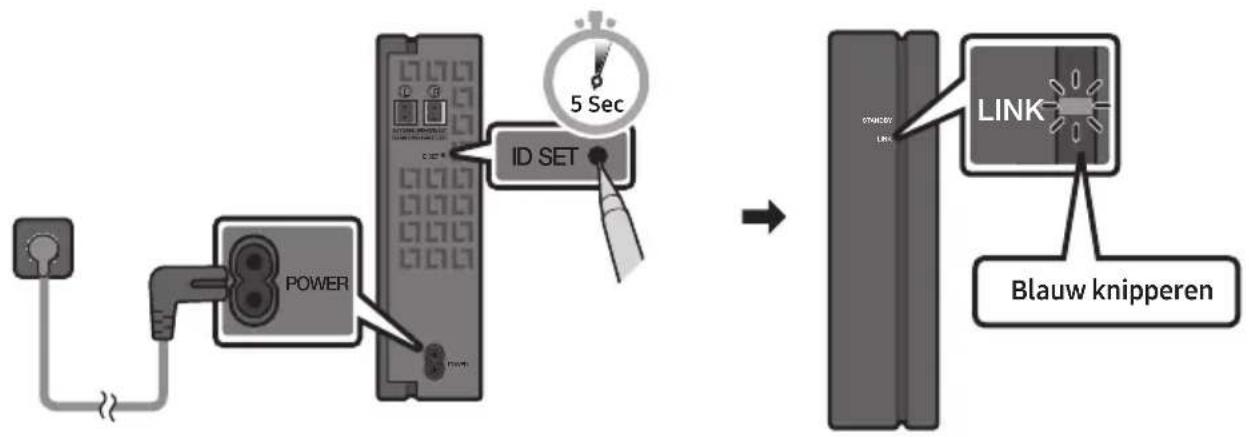

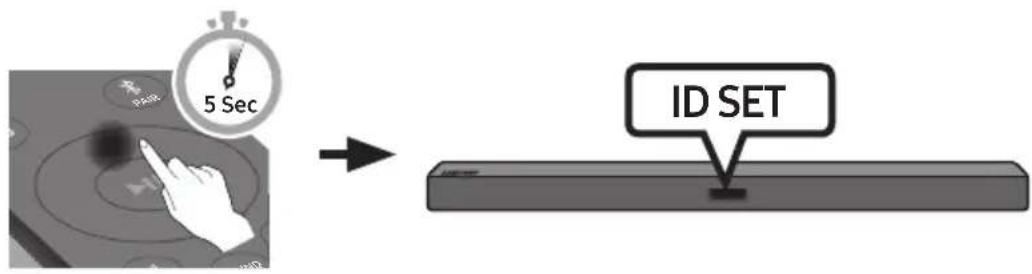

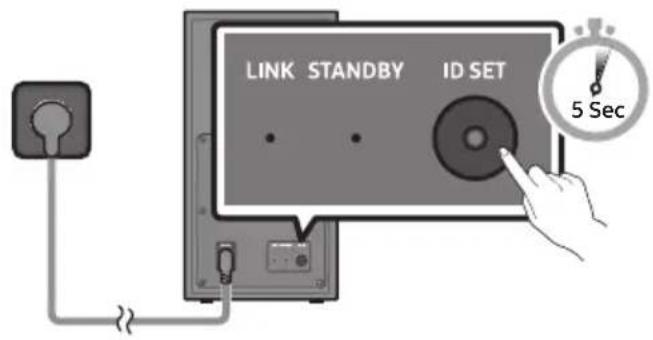

• Houd ID SET aan de achterkant van de subwoofer ten minste 5 seconden ingedrukt.

- Het rode indicatorlampje op de achterkant van de subwoofer gaat uit en het blauwe indicatorlampje knippert.

LINK STANDBY ID SET 5 Sec

Achterkant van Subwoofer

1. Houd de knop Omhoog op de afstandsbediening ten minste 5 seconden ingedrukt.

2. Het bericht ID SET verschijnt even op het scherm van de Soundbar en verdwijnt vervolgens.

3. De Soundbar wordt volledig uitgeschakeld wanneer ID SET voltooid is.

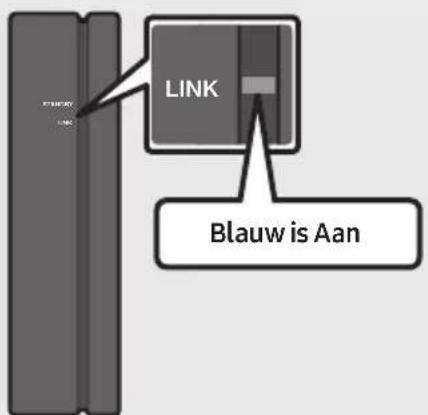

Het indicatielampje LINK LED stopt met knipperen en licht vast blauw op wanneer een verbinding tot stand is gebracht tussen de Soundbar en de draadloze Subwoofer.

OPMERKINGEN

• Steek de stroomkabel van dit product of uw tv pas in een stopcontact als alle componenten zijn aangesloten.
• Zet dit product eerst uit en koppel de stroomkabel los voordat u het verplaatst of installeert.
• Als de hoofdeenheid uitgeschakeld is, gaat de draadloze subwoofer in stand-bymodus en wordt de STANDBY LED op de achterkant rood nadat het diverse malen blauw heeft geknipperd.
• Als u een apparaat met dezelfde frequentie als de Soundbar (5,8 GHz) dichtbij de Soundbar gebruikt, wordt het geluid mogelijk onderbroken door storing.
• De maximale transmissieafstand van het draadloze signaal van de hoofdeenheid is ongeveer 10 meter, maar kan variëren afhankelijk van uw werkomgeving. Als er zich een staalbeton of metalen muur bevindt tussen de hoofdeenheid en de draadloze subwoofer, werkt het systeem mogelijk helemaal niet omdat het draadloze signaal niet door metaal heen kan.

VOORZORGSMAATREGELEN

• Draadloze ontvangstantennes zijn ingebouwd in de draadloze subwoofer. Houd de eenheden uit de buurt van water en vocht.
• Zorg er voor optimale luisterprestaties voor dat er zich in de zone rond de draadloze subwoofer en de draadloze-ontvangermodule (afzonderlijk verkrijgbaar) geen obstakels bevinden.

De SWA-8500S (afzonderlijk verkrijgbaar) met een Soundbar verbinden

Breid uit naar echt draadloos surroundgeluid door de Draadloze achterste luidsprekerset van Samsung (SWA-8500S, afzonderlijk verkrijgbaar) te verbinden met uw Soundbar.

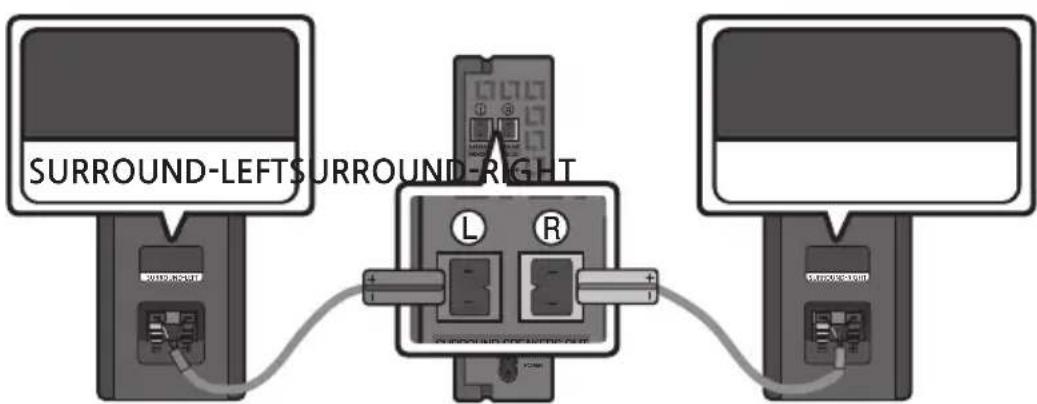

1. Sluit de Draadloze ontvangermodule aan op de 2 surround-luidsprekers.

- De luidsprekerkabels zijn kleurgecodeerd.

1. Controleer de stand-bystatus van de Draadloze ontvangermodule nadat u de stekker in het stopcontact hebt gestoken.

- Het indicatielampje LINK LED (blauwe LED) op de Draadloze ontvangermodule knippert. Als de LED niet knippert, houd de knop ID SET op de achterkant van de Draadloze ontvangermodule 5-6 seconden ingedrukt met de punt van een pen tot het indicatielampje LINK LED knippert (in een blauwe kleur). Meer informatie over de LED vindt u in de gebruikershandleiding van de SWA-8500S.

1. Houd de knop Omhoog op de afstandsbediening ten minste 5 seconden ingedrukt.

2. Het bericht ID SET verschijnt even op het scherm van de Soundbar en verdwijnt vervolgens.

3. De Soundbar wordt volledig uitgeschakeld wanneer ID SET voltooid is.

LETOP

- Als uw Soundbar muziek afspeelde toen hij met de SWA-8500S werd verbonden, kunt u bij het voltooien van de verbinding wat gestotter uit de woofer horen.

1. Controleer of de LINK LED vast blauw is (verbinding voltooid).

LINK Blauw is Aan

Het indicatielampje LINK LED stopt met knipperen en licht vast blauw op wanneer een verbinding tot stand is gebracht tussen de Soundbar en de Draadloze ontvangermodule.

1. Als de SWA-8500S niet verbonden is, herhaal dan de procedure vanaf Stap 2.

04 VERBINDEN MET UW TV

Luister naar het geluid van uw tv op de Soundbar via bedrade of draadloze verbindingen.

- Wanneer de Soundbar is verbonden met een geselecteerde Samsung TV, kan de Soundbar worden bediend met de afstandsbediening van de tv.

- Deze functie wordt ondersteund door smart tv's van Samsung vanaf 2017 die Bluetooth ondersteunen, wanneer u de Soundbar met een optische kabel op de tv aansluit.

- Met deze functie kunt u ook het menu van de tv gebruiken om het geluidsveld en diverse instellingen, evenals het volume en dempen aan te passen.

Methode 1. Verbinden met een kabel

Wanneer de uitgezonden signalen Dolby Digital zijn en de instelling voor 'Audio-indeling van digitale uitgang' op uw tv PCM is, is het aangeraden om de instelling in Dolby Digital te wijzigen. Wanneer de instelling is gewijzigd, kunt u genieten van een betere geluidskwaliteit. (Het tv-menu kan andere woorden gebruiken voor Dolby Digital en PCM, afhankelijk van de tv-fabrikant.)

Verbinden met een optische kabel


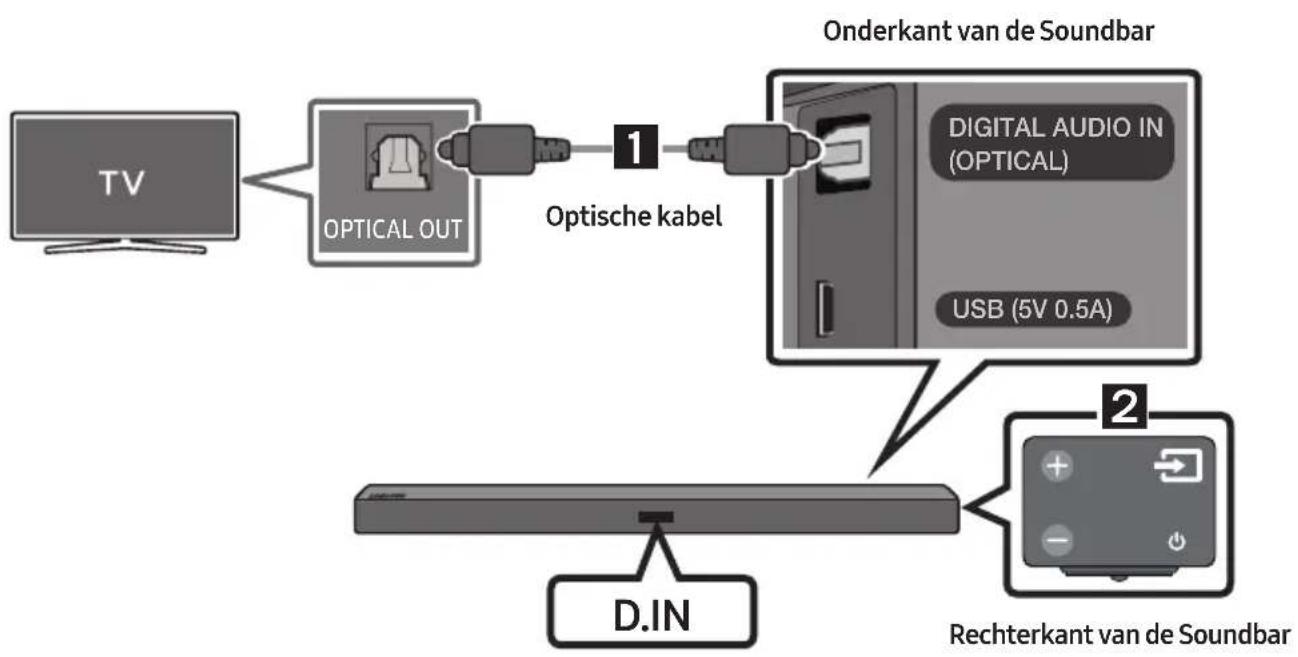

1. De aansluiting van de DIGITAL AUDIO IN (OPTICAL) op de Soundbar met een digitale optische kabel verbinden met de OPTICAL OUT-jack van de tv.
2. Druk op de (Bron)-knop op het rechterpaneel of de afstandsbediening en selecteer vervolgens modus 'D.IN'.

Auto Power Link

De Auto Power Link schakelt de Soundbar automatisch in wanneer de tv is ingeschakeld.

1. De Soundbar en een tv aansluiten met een digitale optische kabel.

2. Druk gedurende 5 seconden op de knop Links op de afstandsbediening om Auto Power Link in of uit te schakelen.

• Auto Power Link is standaard ingesteld op ON.

(Houd de knop Links op de afstandsbediening gedurende 5 seconden ingedrukt om deze functie uit te schakelen.)

- Afhankelijk van het verbonden apparaat, werkt Auto Power Link mogelijk niet.

- Deze functie is alleen beschikbaar in de 'D.IN'-modus.

Een tv via Bluetooth verbinden

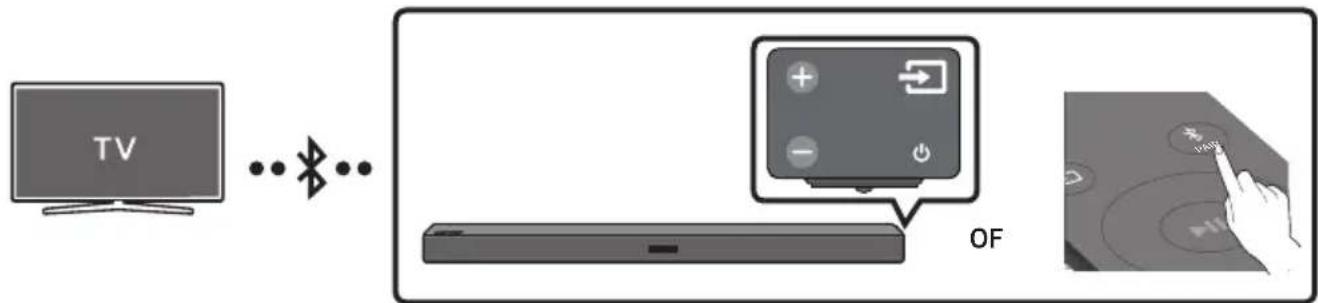

Wanneer een tv met Bluetooth is verbonden, kunt u stereogeluid beluisteren zonder gedoe met kabels.

- U kunt slechts één tv tegelijkertijd verbinden.

De eerste verbinding

1. Druk op de knop ✝ PAIR op de afstandsbediening om naar de 'BT PAIRING'-modus te gaan.

(OF) a. Druk op de knop (Bron) op het rechterpaneel en selecteer vervolgens 'BT'. 'BT' wijzigt na enkele seconden automatisch in 'BT READY' als er geen Bluetooth-apparaat met de Soundbar is verbonden.
b. Als 'BT READY' verschijnt, houd dan de knop (Bron) op het rechterpaneel van de Soundbar gedurende meer dan 5 seconden ingedrukt zodat 'BT PAIRING' wordt weergegeven.

1. Selecteer Bluetooth-modus op de tv. (Meer informatie vindt u in de handleiding van de tv.)

2. Selecteer '[AV] Samsung Soundbar R4-Series' in de lijst op het scherm van de tv. Een beschikbare Soundbar wordt met 'Need Pairing' of 'Paired' op de Bluetooth-apparaatlijst van de tv vermeld. Om de Soundbar te verbinden, selecteert u het bericht en brengt u een verbinding tot stand.

- Wanneer de tv is verbonden, verschijnt [Naam tv] → 'BT' op het voorste scherm van de Soundbar.

1. U hoort nu het tv-geluid via de Soundbar.

Als het apparaat geen verbinding tot stand kan brengen

• Als de eerder verbonden Soundbar (bv. '[AV] Samsung Soundbar R4-Series' in de lijst verschijnt, verwijder hem dan.
• Herhaal vervolgens stappen 1 tot en met 3.

OPMERKING

- Nadat u de Soundbar voor het eerst met uw tv hebt verbonden, gebruikt u de "BT READY"-modus om opnieuw te verbinden.

De Soundbar van de tv loskoppelen

Druk op de (Bron)-knop op het rechterpaneel of de afstandsbediening en selecteer vervolgens om het even welke modus behalve 'BT'.

• Loskoppelen duurt een tijdje omdat de tv een respons van de Soundbar moet krijgen. (De vereiste tijd kan verschillen afhankelijk van het tv-model.)
• Om de automatische Bluetooth-verbinding tussen de Soundbar en tv te annuleren, drukt u op de afstandsbediening gedurende 5 seconden op de knop ▶II(Afspelen/onderbreken) in de status 'BT READY'. (Schakelen tussen Aan → Uit)

Wat is het verschil tussen BT READY en BT PAIRING?

• BT READY : In deze modus kunt u zoeken naar eerder verbonden tv's of een eerder verbonden mobiel apparaat met de Soundbar verbinden.
• BT PAIRING : In deze modus kunt u een nieuw apparaat met de Soundbar verbinden. (Druk op de *PAIR-knop op de afstandsbediening of houd de ➞ (Bron)-knop aan de rechterkant van de Soundbar gedurende meer dan 5 seconden ingedrukt wanneer in 'BT'-modus.)

OPMERKINGEN

• Als u bij het verbinden met een Bluetooth-apparaat een pincode wordt gevraagd, voer dan <0000> in.
• In de Bluetooth-verbindingsmodus gaat de Bluetooth-verbinding verloren als de afstand tussen de Soundbar en het Bluetooth-apparaat groter wordt dan 10 meter.
• In de Gereedstatus schakelt de Soundbar automatisch uit na 20 minuten.

• De Soundbar zoekt mogelijk niet naar Bluetooth of verbindt mogelijk niet correct in de volgende omstandigheden:

• Als er zich een sterk elektrisch veld in de buurt van de Soundbar bevindt.

• Als diverse Bluetooth-apparaten gelijktijdig met de Soundbar zijn gekoppeld.
• Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats is of bij storingen.

- Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren houdt u uit de buurt van de hoofdeenheid van de Soundbar, bijv. magnetrons, draadloze LAN-apparaten, etc.

05 VERBINDEN MET EEN EXTERN APPARAAT

Verbind met een extern apparaat via een bedraad of draadloos netwerk om het geluid van het externe apparaat via de Soundbar af te spelen.

Verbinden met een optische of analoge audiokabel (AUX)

BD/DVD-speler/Settopbox/

Gameconsole

Rechterkant van de Soundbar

1 Optische kabel

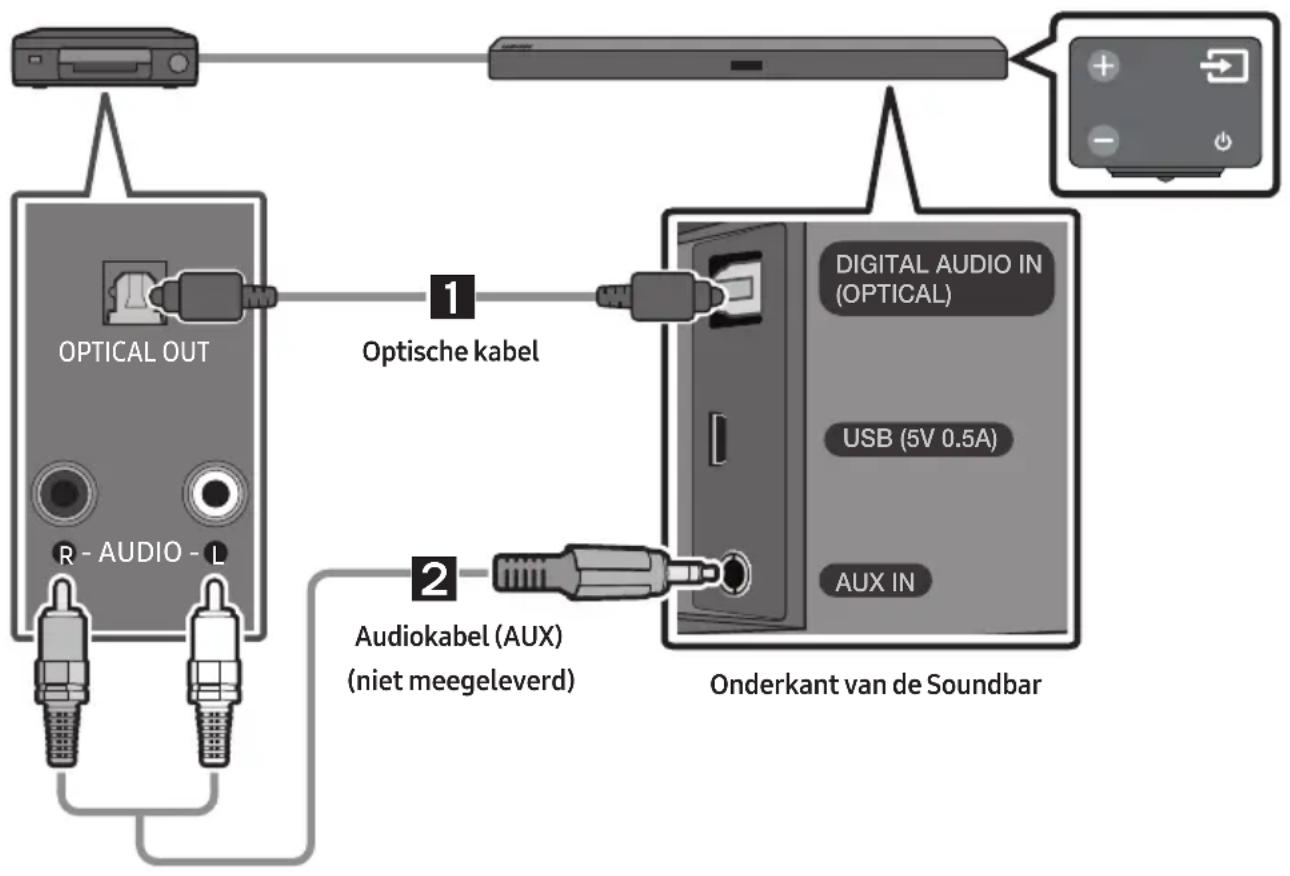

① Verbind DIGITAL AUDIO IN (OPTICAL) op de hoofdeenheid met de OPTICAL OUT-aansluiting van het bronapparaat met behulp van een digitale optische kabel.
② Selecteer 'D.IN' door te drukken op de ➞ (Bron)-knop op het rechterpaneel of de afstandsbediening.

2 Audiokabel (AUX)

① Verbind AUX IN (Audio) op de hoofdeenheid met de AUDIO OUT-aansluiting van het bronapparaat met behulp van een audiokabel.
② Selecteer de 'AUX'-modus door te drukken op de (Bron)-knop op het rechterpaneel of de afstandsbediening.

06 EEN USB-OPSLAGAPPARAAT AANSLUITEN

U kunt muziekbestanden op USB-opslagapparaten afspelen via de Soundbar.

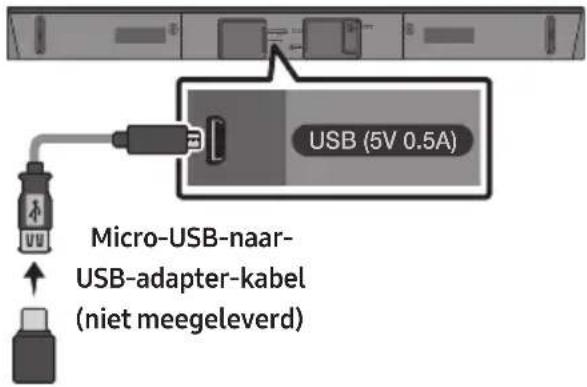

USB-poort USB (5V 0.5A) Micro-USB-naar- USB-adapter-kabel (niet meegeleverd) Scherm USB

1. Sluit de Micro-USB-naar-USB-adapter-kabel aan met een mannelijke USB 2.0 Micro USB-plug (type B) op één uiteinde en een standaard vrouwelijke 2.0 USB-aansluiting (type A) op het andere uiteinde van de Micro USB-aansluiting op uw Soundbar.

- De Micro-USB-naar-USB-adapter-kabel wordt afzonderlijk verkocht. Neem contact op met een servicecentrum of de klantenservice van Samsung om deze aan te schaffen.

1. Uw USB-apparaat aansluiten op het vrouwelijke uiteinde van de adapterkabel.

2. Druk op de ➞ (Bron)-knop op het rechterpaneel of de afstandsbediening en selecteer vervolgens 'USB'.

3. 'USB' verschijnt op het scherm.

4. Speel muziekbestanden van het USB-opslagapparaat af via de Soundbar.

- De Soundbar wordt automatisch uitgeschakeld (Auto Power Down) als er gedurende meer dan 20 minuten geen USB-apparaat is verbonden.

Compatibiliteitslijst

Extensie Codec Samplingfrequentie Bitrate
*.mp3 MPEG 1 Layer2	16kHz ~ 48kHz 80 ~ 320kbps
	MPEG 1 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
	MPEG 2 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
	MPEG 2.5 Layer3 16kHz ~ 48kHz 80 ~ 320kbps
*.wma Wave_Format	MSAudio1 16kHz ~ 48kHz 56 ~ 128kbps
	Wave_Format_MSAudio2 16kHz ~ 48kHz 56 ~ 128kbps
*.aac	AAC	16kHz ~ 96kHz	48 ~ 320kbps
	AAC-LC	16kHz ~ 96kHz	128 ~ 192kbps5.1-kanaals 320 kbps
	HE-AAC	24kHz ~ 96kHz	48 ~ 64kbps5.1-kanaals 160 kbps
*.wav	-	16kHz ~ 48kHz	tot 3000 kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50 ~ 500kbps

• Als er te veel mappen en bestanden zijn opgeslagen op het USB-apparaat, dan kan het even duren voordat de Soundbar toegang heeft tot dat bestanden en ze kan afspelen.

07 EEN MOBIEL APPARAAT VERBINDEN

Verbinden via Bluetooth

Wanneer een mobiel apparaat met Bluetooth is verbonden, kunt u stereogeluid beluisteren zonder gedoe met kabels.

- U kunt niet meer dan één Bluetooth-apparaat tegelijk verbinden.

Bluetooth-apparaat

OF

De eerste verbinding

1. Druk op de knop PAIR op de afstandsbediening om naar de 'BT PAIRING'-modus te gaan.

(OF) a. Druk op de knop (Bron) op het rechterpaneel en selecteer vervolgens ‘BT’. ‘BT’ wijzigt na enkele seconden automatisch in ‘BT READY’ als er geen Bluetooth-apparaat met de Soundbar is verbonden. b. Als ‘BT READY’ verschijnt, houd dan de knop (Bron) op het rechterpaneel van de Soundbar gedurende meer dan 5 seconden ingedrukt zodat ‘BT PAIRING’ wordt weergegeven.

1. Selecteer '[AV] Samsung Soundbar R4-Series' in de lijst.

- Wanneer een Soundbar is verbonden met het Bluetooth-apparaat, verschijnt [Bluetooth-apparaatnaam] → ‘BT’ op het voorste scherm.

1. Speel muziekbestanden van het via Bluetooth verbonden apparaat af via de Soundbar.

Als het apparaat geen verbinding tot stand kan brengen

• Als de eerder verbonden Soundbar (bv. ‘[AV] Samsung Soundbar R4-Series’) in de lijst verschijnt, verwijder hem dan.
  • Herhaal vervolgens stappen 1 en 2.

OPMERKING

- Nadat u de Soundbar voor het eerst met uw mobiel apparaat hebt verbonden, gebruikt u de ‘BT READY’-modus om opnieuw te verbinden.

Wat is het verschil tussen BT READY en BT PAIRING?

• BT READY : In deze modus kunt u zoeken naar eerder verbonden tv's of een eerder verbonden mobiel apparaat met de Soundbar verbinden.
• BT PAIRING : In deze modus kunt u een nieuw apparaat met de Soundbar verbinden. (Druk op de *PAIR-knop op de afstandsbediening of houd de (Bron)-knop aan de rechterkant van de Soundbar gedurende meer dan 5 seconden ingedrukt wanneer in 'BT'-modus.)

OPMERKINGEN

• Als u bij het verbinden met een Bluetooth-apparaat een pincode wordt gevraagd, voer dan <0000> in.
• In de Bluetooth-verbindingsmodus gaat de Bluetooth-verbinding verloren als de afstand tussen de Soundbar en het Bluetooth-apparaat groter wordt dan 10 meter.
• In de Gereedstatus schakelt de Soundbar automatisch uit na 20 minuten.

• De Soundbar zoekt mogelijk niet naar Bluetooth of verbindt mogelijk niet correct in de volgende omstandigheden:

• Als er zich een sterk elektrisch veld in de buurt van de Soundbar bevindt.

• Als diverse Bluetooth-apparaten gelijktijdig met de Soundbar zijn gekoppeld.
• Als het Bluetooth-apparaat is uitgeschakeld, niet op zijn plaats is of bij storingen.

- Elektronische apparaten kunnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren houdt u uit de buurt van de hoofdeenheid van de Soundbar, bijv. magnetrons, draadloze LAN-apparaten, etc.

• De Soundbar ondersteunt SBC-data (44,1 kHz, 48 kHz).

• Sluit alleen aan op een Bluetooth-apparaat dat de functie A2DP (AV) ondersteunt.
• U kunt de Soundbar niet verbinden met een Bluetooth-apparaat dat alleen de HF-functie (handsfree) ondersteunt.
• Zodra u de Soundbar aan een Bluetooth-apparaat hebt gekoppeld en u ' [AV] Samsung Soundbar R4-Series' selecteert in de lijst met apparaten die door het Bluetooth-apparaat zijn gescand, schakelt de Soundbar automatisch naar de 'BT'-modus.

- Alleen beschikbaar als de Soundbar wordt weergegeven in de gekoppelde apparaten van het Bluetooth-apparaat. (Het Bluetooth-apparaat en de Soundbar moeten minstens een keer vooraf gekoppeld zijn.)

• Soundbar verschijnt alleen in de lijst van gezochte apparaten in het Bluetooth-apparaat wanneer de Soundbar 'BT READY' weergeeft.
• De Soundbar kan niet met een ander Bluetooth-apparaat worden verbonden als hij al in Bluetooth-modus staat en al met een Bluetooth-apparaat verbonden is.

Bluetooth Power Aan (SOUND MODE)

Als de Bluetooth Power Aan-functie is ingeschakeld en de hoofdeenheid uit staat, wordt de hoofdeenheid automatisch ingeschakeld als een eerder gekoppeld Bluetooth-apparaat probeert om een koppeling met de Soundbar tot stand te brengen.

1. Houd de SOUND MODE-knop langer dan 5 seconden ingedrukt terwijl de Soundbar is ingeschakeld.
2. 'ON-BLUETOOTH POWER' wordt op het display van de Soundbar weergegeven.

Het Bluetooth-apparaat loskoppelen van een Soundbar

U kunt de verbinding tussen het Bluetooth-apparaat en Soundbar verbreken. Raadpleeg de gebruiksaanwijzing van het Bluetooth-apparaat voor instructies.

• De verbinding met Soundbar wordt verbroken.
• Wanneer de verbinding tussen Soundbar en Bluetooth-apparaat verbroken is, geeft de Soundbar 'BT DISCONNECTED' op het voorste scherm weer.

De verbinding tussen de Soundbar en het Bluetooth-apparaat verbreken

Druk op de (Bron)-knop op het rechterpaneel of de afstandsbediening en wijzig vervolgens naar om het even welke modus behalve 'BT'.

• Loskoppelen duurt een tijdje omdat het Bluetooth-apparaat een respons van de Soundbar moet krijgen. (De loskoppeltijd kan verschillen, afhankelijk van het Bluetooth-apparaat)
• Wanneer de verbinding tussen Soundbar en Bluetooth-apparaat verbroken is, geeft de Soundbar 'BT DISCONNECTED' op het voorste scherm weer.

OPMERKINGEN

• De Bluetooth-verbinding kan worden verbroken als in de Bluetooth-verbindingsmodus de afstand tussen de Soundbar en het Bluetooth-apparaat meer dan 10 m.
• Soundbar wordt na 20 minuten in de stand Gereed automatisch uitgeschakeld.

Meer informatie over Bluetooth

Bluetooth is een technologie waardoor compatibele apparaten eenvoudig op elkaar aangesloten kunnen worden via een korte, draadloze verbinding.

• Een Bluetooth-apparaat kan, afhankelijk van gebruik, lawaai of storingen veroorzaken, wanneer:
• Een deel van het lichaam in contact is met het zend-/ontvangstsysteem van het Bluetooth-apparaat of de Soundbar.
  – Er spanningsvariatie is als gevolg van belemmering door muren, hoeken of scheidingswanden.
• Het wordt blootgesteld aan elektrische interferentie door apparatuur die dezelfde frequentie gebruikt, bijvoorbeeld medische apparatuur, magnetrons en draadloze LAN's.

- Koppel de Soundbar aan het Bluetooth-apparaat terwijl u de afstand klein houdt.

- Hoe groter de afstand tussen de Soundbar en het Bluetooth-apparaat, des te minder de kwaliteit. Als de afstand groter is dan het maximale bereik van het Bluetooth-apparaat, gaat de verbinding verloren.

- In gebieden met slechte ontvangst werkt de Bluetooth-verbinding mogelijk niet naar behoren.

- De Bluetooth-verbinding werkt alleen als hij zich dicht bij het televisietoestel bevindt. Als de afstand groter wordt, wordt de verbinding automatisch verbroken. Zelfs binnen dit bereik kan de geluidskwaliteit verslechteren door obstakels zoals muren of deuren.

- Dit draadloze apparaat kan elektrische interventie veroorzaken tijdens zijn gebruik.

De Samsung Audio Remote App gebruiken

Het installeren van de Samsung Audio Remote App

Om de Soundbar met uw smart device en de Samsung Audio Remote app te bedienen, download de Samsung Audio Remote app van Google Play Store.

Zoekactie markt : Samsung Audio Remote

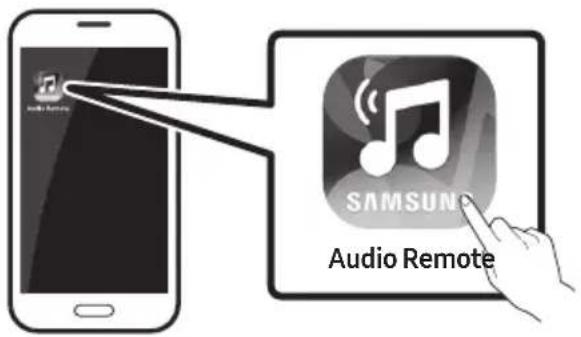

Het starten van de Samsung Audio Remote App

Om de Samsung Audio Remote app te starten en te gebruiken, raakt u het pictogram Audio Remote (Audio afstandsbediening) aan op uw smart-apparaat, en volg de aanwijzingen op het scherm.

Audio Remote SAMSUNG Audio Remote

- De Samsung Audio Remote app is alleen compatibel met Android mobiele telefoons en mobiele apparaten met Android OS 3.0 of hoger.

08 DE AFSTANDSBEDIENING GEBRUIKEN

Hoe de afstandsbediening gebruiken

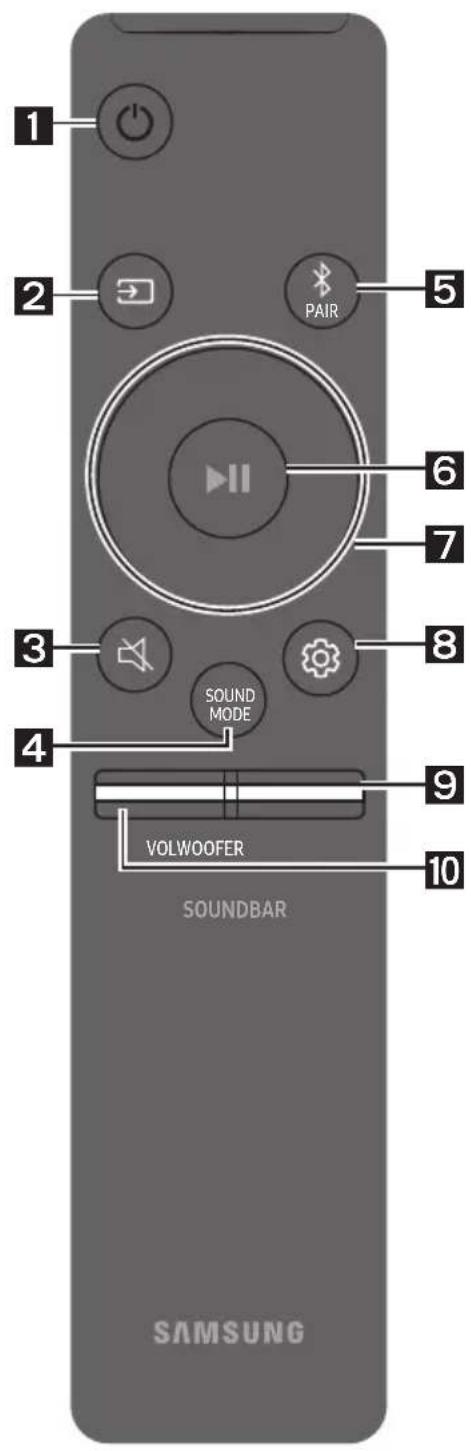

1 2 PAIR 5 6 7 3 SOUND MODE 8 4 9 VOLWOOFER 10 SOUNDBAR SAMSUNG

1	Stroom	Hiermee schakelt u de Soundbar in en uit.
2	Bron	Druk hierop om een met de Soundbar verbonden bron te selecteren.BT PAIRING-modusOm de ‘BT PAIRING’-modus in te schakelen, wijzigt u de bron naar ‘BT’-modus en houdt u de (Bron)-knop gedurende meer dan 5 seconden ingedrukt.
3	Geluid dempen	Druk op de (Geluid dempen) -knop om het geluid te dempen. Druk opnieuw op de knop om het geluid niet meer te dempen.
4	SOUND MODE	U kunt het gewenste geluidseffect selecteren STANDARD, of SURROUND SOUND te kiezen.Selecteer de modus ‘STANDARD’ als u het oorspronkelijke geluid wilt horen.DRC (Dynamic Range Control)Hiermee kunt u het dynamische bereik voor het geluid instellen op Dolby Digital-nummers. Houd de knop SOUND MODE ingedrukt wanneer de Soundbaruitgeschakeld is om DRC (Dynamic Range Control) in of uit te schakelen. Als DRC is ingeschakeld, wordt luid geluid gedempt.(Het geluid kan vervormd zijn.)Bluetooth PowerDeze functie schakelt de Soundbar automatisch in wanneer hij een verbindingsverzoek ontvangt van een eerder verbonden tv of Bluetooth-apparaat. De instelling is standaard Aan.- Houd de SOUND MODE-knop gedurende meer dan 5 seconden ingedrukt om de functie Bluetooth Power uit te schakelen.

5	—BluetoothPAIR	Druk op de ➕ PAIR-knop. "BT PAIRING" verschijnt op het scherm van de Soundbar.U kunt in deze modus de Soundbar verbinden met een nieuw Bluetooth-apparaat door deSoundbar te selecteren in de zoeklijst van het Bluetooth-apparaat.
6	Afspelen/Pauzeren	Druk op de ►II-button om een muziekbestand tijdelijk te pauzeren.Als u opnieuw op de knop drukt, wordt het muziekbestand afgespeeld.Functie Auto Power DownDe eenheid wordt automatisch uitgezet in de volgende situaties.- Modus D.IN / BT / USB: Als er 20 minuten geen audiosignaal is.- Modus AUX:- Als de audiokabel (AUX) 20 minuten niet is aangesloten.- Als er 8 uur geen toets is ingedrukt wanneer de audiokabel (AUX) isaangesloten. (De functie Auto Power Down kan alleen worden uitgeschakeldals het toestel in 'AUX'-modus staat.)- Om de functie Auto Power Down uit te schakelen in 'AUX'-modus, houdt u de►II-knop 5 seconden ingedrukt. 'ON-AUTO POWER DOWN' / 'OFF-AUTOPOWER DOWN' wordt weergegeven op het scherm.
7	Omhoog/Omlaag/Links/Rechts	Druk op de aangegeven zones om Omhoog/Omlaag/Links/Rechts te selecteren.Druk op Omhoog/Omlaag/Links/Rechts op de knop om functies te selecteren of in testellen.HerhalenOm de herhaalfunctie in 'USB'-modus te gebruiken, drukt u op de Omhoog-knop.Muziek overslaanDruk op de Rechts-knop als u het volgende muziekbestand wilt selecteren.Druk op de Links-knop als u het vorige muziekbestand wilt selecteren.Auto Power LinkU kunt Auto Power Link in- of uitschakelen.Auto Power Link wordt in- en uitgeschakeld met de knop Links.- Auto Power Link : Als de Soundbar met uw tv is verbonden via een digitaleoptische kabel, kan de Soundbar automatisch worden ingeschakeld wanneer u uwtv inschakelt. Houd de knop Links gedurende 5 seconden ingedrukt om AutoPower Link ON of OFF te selecteren.- Auto Power Link is standaard ingesteld op ON.ID SETHoud de knop Omhoog gedurende 5 seconden ingedrukt om de ID SET te voltooien(wanneer u verbinding maakt met een accessoire).
		VolumebeperkingsfunctieOm uw gehoor te beschermen, beperkt de functie Volumebeperking het volume tot 20 als u de Soundbar inschakelt met een volume dat hoger dan 20 staat.- De standaardwaarde voor de functie Volumebeperking is Uit. U moet haar inschakelen om ze te activeren.- Wanneer ingeschakeld, blijft de functie Volumebeperking aan, zelfs wanneer het toestel wordt uitgeschakeld.- Om Volumebeperking in of uit te schakelen, houdt u deOmlaag-knop op de afstandsbediening langer dan 5 seconden ingedrukt. Als Volumebeperking uit staat, verschijnt 'V FREE' op het voorste scherm. Als de functie aan staat, verschijnt 'V LOCK'.
8	Geluidsregeling	U kuntTREBLE, BASSofAUDIO SYNCselecteren.Om het volume van de hoge of lage tonen in te stellen, selecteert uTREBLEofBASSin de Sound Settings (Geluidsinstellingen) en vervolgens past u het volume aan tussen -6~+6 met behulp van de knoppenOmhoog/Omlaag.Houd de(Geluidsregeling)-knop ongeveer 5 seconden ingedrukt om het geluid voor elke frequentieband aan te passen. U kunt 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz en 10 kHz kiezen met deLinks/Rechts-knoppen en elk daarvan kan worden ingesteld tussen -6 en +6 met deOmhoog/Omlaag-knoppen.Als de video en audio tussen de tv en uw Soundbar niet gesynchroniseerd zijn, selecteerAUDIO SYNCin Geluidsinstellingen en stelaudiovertraging in tussen 0~300 milliseconden met de knoppenOmhoog/Omlaag.(Niet beschikbaar in 'USB'-modus.)AUDIO SYNCwordt uitsluitend in sommige functies ondersteund.
9	WOOFER	Druk op de knop omhoog of omlaag om het volume van de subwoofer te regelen op -12 of tussen -6 en +6. Druk op de knop om het volume van de subwoofer op 0 in te stellen.
10	VOL	Druk op de knop omhoog of omlaag om het volume te regelen.Geluid dempenDruk op deVOL-knop om het geluid te dempen. Druk opnieuw op de knop om het geluid niet meer te dempen.

Het volume van de Soundbar aanpassen met de afstandsbediening van de tv

Als u een tv van Samsung hebt, kunt u het volume van de Soundbar regelen met de IR-afstandsbediening die bij uw tv van Samsung werd meegeleverd.

Gebruik eerst het menu van de tv om de audio van een tv van Samsung in te stellen op externe luidsprekers. Stel vervolgens het volume van de Soundbar af met de afstandsbediening. Meer informatie vindt u in de gebruikershandleiding van de tv. De standaardmodus voor deze functie is bediening met de afstandsbediening van een tv van Samsung. Als uw tv geen tv van Samsung is, volg dan onderstaande aanwijzingen om de instellingen van deze functie te wijzigen.

1. Schakel de Soundbar uit.

BYE

1. Als u deze functie niet wilt gebruiken, duw dan de knop WOOFER gedurende 5 seconden herhaaldelijk omhoog tot 'OFF-TV REMOTE' op het scherm verschijnt.

5 Sec OFF-TV REMOTE

1. Als u de Soundbar wilt bedienen met de afstandsbediening van de tv, duw de knop WOOFER gedurende 5 seconden herhaaldelijk omhoog tot 'ALL-TV REMOTE' op het scherm verschijnt. Gebruik vervolgens het menu van de tv om externe luidsprekers te selecteren.

1. Als u de Soundbar terug in de standaardmodus wilt plaatsen (bediening via de afstandsbediening van een tv van Samsung), duw dan de knop WOOFER gedurende 5 seconden herhaaldelijk omhoog tot 'SAMSUNG-TV REMOTE' op het scherm verschijnt.

(standaardmodus) SAMSUNG-TV REMOTE

- Telkens als u de WOOFER-knop gedurende 5 seconden naar boven ingedrukt houdt, schakelt de modus in de deze volgorde: 'SAMSUNG-TV REMOTE' (standaardmodus) → 'OFF-TV REMOTE' → 'ALL-TV REMOTE'.

- Deze functie is mogelijk niet beschikbaar, afhankelijk van het model.

- Fabrikanten ondersteunen deze functie: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

De verborgen knoppen gebruiken (knoppen met meer dan een functie)

Verborgen knop		Referentiepagina
Knop op afstandsbediening Functie
WOOFER	Afstandsbediening van uw TV aan/uit (Standby)	Pagina 23
(Bron)	BT Koppelen Pagina 20
▶II (Afspelen/Pauzeren)	Auto Power Down aan/uit (AUX-modus)	Pagina 21
	Initialiseren (Standby) Pagina 28
	BT gereed Pagina 12
Links Auto Power Link	ON/OFF Pagina 21
Omhoog ID SET Pagina	21
Omlaag	Volumebeperking Aan/uit	Pagina 22
(Geluidsregeling)	7-bands EQ Pagina 22
SOUND MODE	DRC ON/OFF (Standby) Pagina 20
	Bluetooth Power Pagina 20

Uitvoerspecificaties voor de verschillende geluidseffecten

Effect Invoer			Uitvoer
			Zonder de kit met de draadloze achterluidspreker	Met de kit met de draadloze achterluidspreker
[SIGNATURE] SOUND MODE	STANDARD	2.0 kanalen	2.1 kanalen	4.1 kanalen
		5.1 kanalen	2.1 kanalen	4.1 kanalen
	SURROUND SOUND	2.0 kanalen	2.1 kanalen	4.1 kanalen
		5.1 kanalen	2.1 kanalen	4.1 kanalen

- De kit met de draadloze achterluidspreker van Samsung is afzonderlijk verkrijgbaar. Om een kit aan te schaffen, neemt u contact op met de leverancier waarbij u de Soundbar hebt gekocht.

09 DE

WANDMONTAGE INSTALLEREN

Voorzorgsmaatregelen bij de installatie

• Installeer uitsluitend op een verticale wand.
- Installeer niet op een plaats met hoge temperaturen en een hoge luchtvochtigheidsgraad.
- Controleer of de wand voldoende sterk is om het gewicht van het product te ondersteunen. Als dat niet het geval is, versterk de wand dan of kies een andere installatieplaats.
- Koop en gebruik de bevestigingsschroeven of verankeringen die geschikt zijn voor uw type wand (gipsplaat, ijzeren wand, hout enz.). Bevestig indien mogelijk de ondersteuningsschroeven in muurtapeinden.
- Koop wandmontageschroeven volgens het type en de dikte van de wand waarop u de Soundbar wilt monteren.

- Diameter: M5

- Lengte: 35 mm of langer aanbevolen.

• Sluit kabels van het toestel op externe apparaten aan voordat u de Soundbar aan de wand monteert.
• Zorg ervoor dat het toestel is uitgeschakeld en de stekker uit het stopcontact is voordat u het installeert. Anders kan dit leiden tot een elektrische schok.

Componenten voor muurmontage

A B C A TYPE 5 item 0 TYPE 6 item B A

Wandmontagegids

Schroefhouder Schroef

1. Plaats de Wandmontagegids tegen het wandoppervlak.

2. De Wandmontagegids moet waterpas zijn.

3. Als uw tv aan de wand gemonteerd is, installeer de Soundbar dan ten minste 5 cm onder de tv.

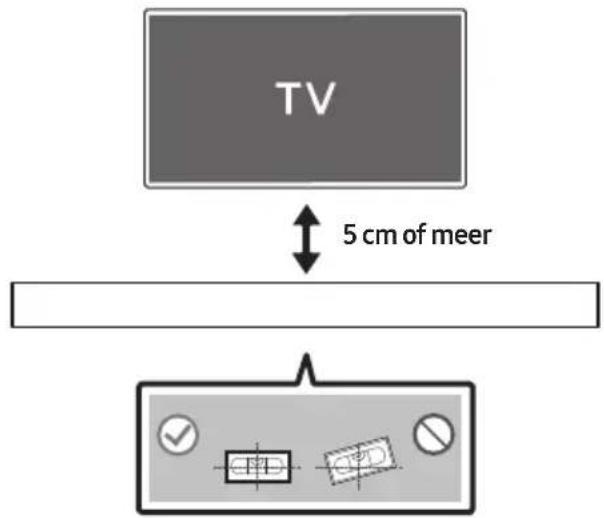

TV 5 cm of meer

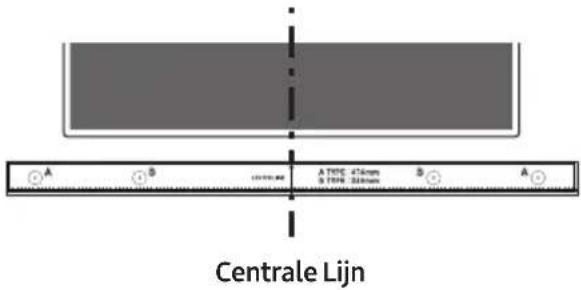

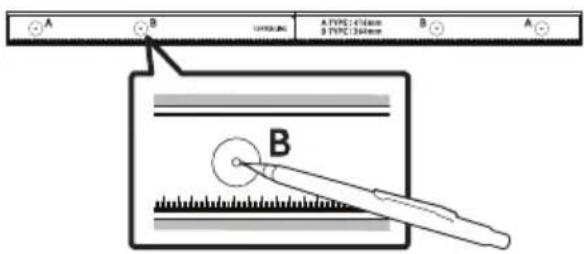

2. Lijn de Centrale lijn van de

wandmontagegids uit met het midden van uw tv (als u de Soundbar onder uw tv monteert) en bevestig vervolgens de

Wandmontagegids op de wand met behulp van tape.

- Als u de Soundbar niet onder een tv monteert, plaats dan de Centrale Lijn in het midden van het installatiegebied.

Centrale Lijn A B C A TYPE 476mm B TYPE 320mm S A

1. Duw de punt van een pen of een geslepen potloodpunt door het midden van de

B-TYPE-beelden aan elk uiteinde van de gids om de gaten voor de schroefsteunen te markeren en verwijder vervolgens de

Wandmontagegids.

1. Boor met behulp van een geschikt boorijzer een gat in de muur bij elke markering.

- Als de markeringen niet overeenkomen met de posities van de tapeinden, zorg er dan voor dat u de geschikte verankeringen of pluggen in de gaten plaatst voordat u de schroefsteunen bevestigt. Als u steunen of pluggen gebruikt, zorg er dan voor dat de gaten die u boort voldoende groot zijn voor de steunen of pluggen die u gebruikt.

1. Duw een schroef (niet meegeleverd) door elke Schroefhouder en draai de schroef stevig aan in het gat.

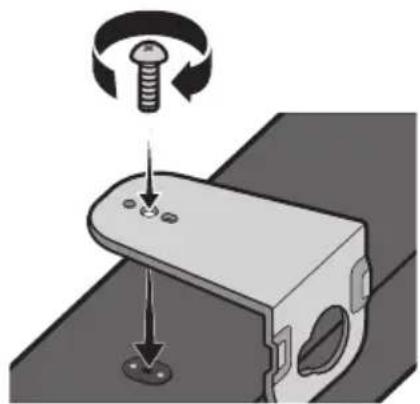

1. Gebruik de twee Schroeven (M4 x L12) om beide Steun muurmontage L en R te bevestigen op de onderkant van de Soundbar. Zorg er voor een juiste bevestiging voor dat de bobbels in de Soundbar uitgelijnd worden met de gaten op de steunen.

- Bij het monteren moet u ervoor zorgen dat het ophangingsonderdeel van de Steun muurmontage zich achter de achterkant van de Soundbar bevinden.

Achterkant van de Soundbar

Rechteruiteinde van de Soundbar

- De linker- en rechtermontages hebben verschillende vormen. Zorg ervoor dat u deze juist positioneert.

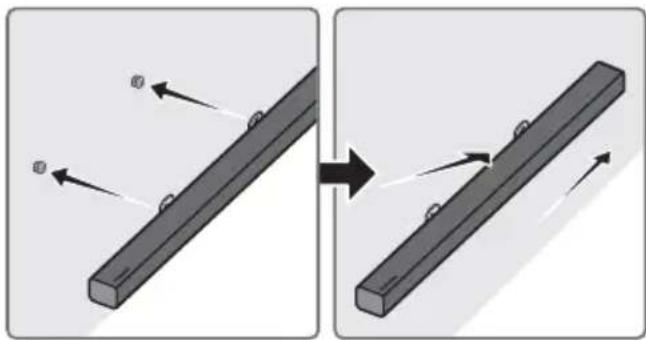

1. Installeer de Soundbar met de bijgeleverde Steun muurmontage door de Steun muurmontage aan de Schroefhouders op de wand te hangen.

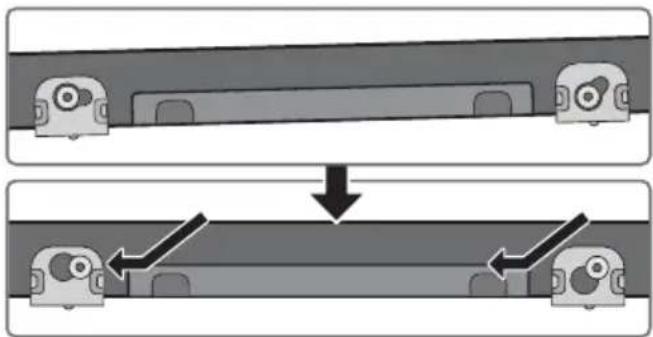

- Kantel de Soundbar lichtjes om beide koppen van de Schroefhouder te bevestigen in de gaten van de Steun muurmontage.

Duw de Soundbar in de richting van de pijl om te verzekeren dat beide kanten stevig bevestigd zijn.

De Soundbar losmaken van de muur

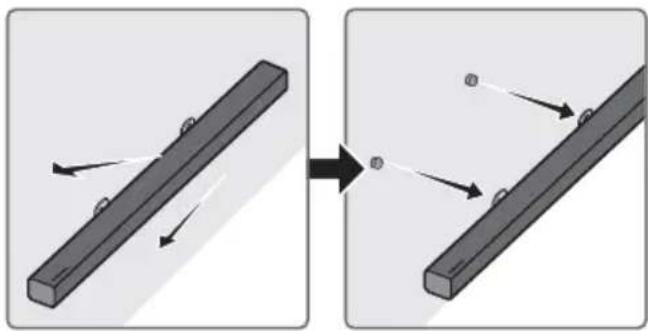

1. Om de Soundbar te scheiden van de wandmontage, duwt u hem in de richting van de pijl, kantelt u hem lichtjes omhoog en trekt u hem weg van de wand, zoals weergegeven.

• Ga niet aan het geïnstalleerde toestel hangen, sla er niet op en laat het niet vallen.
• Bevestig het toestel stevig aan de want zodat het er niet afvalt. Als het toestel valt, kan dit een letsel veroorzaken of het product beschadigen.
• Wanneer het toestel aan een wand is gemonteerd, zorg er dan voor dat kinderen niet aan de aangesloten kabels trekken. Dit kan het toestel doen vallen.
• Voor een optimale werking van een aan de wand gemonteerde installatie, installeert u het luidsprekersysteem ten minste 5 cm onder de tv, als de tv aan een wand is gemonteerd.
• Voor uw veiligheid: als u het toestel niet aan de wand monteert, installeer het dan op een veilig, vlak oppervlak waar het niet kan vallen.

10 SOFTWARE- UPDATE

Samsung kan in de toekomst updates bieden voor de systeemfirmware van de Soundbar.

USB-poort

USB (5V 0.5A) Micro-USB-naar- USB-adapter-kabel (niet meegeleverd)

Als u een update wordt aangeboden, kunt u de firmware bijwerken door een USB-apparaat met daarop de firmware-update op de USB-poort van uw Soundbar aan te sluiten.

Meer informatie over het downloaden van updatebestanden vindt u op de website van Samsung Electronics

(www.samsung.com → Support).

Voer het model van uw Soundbar in of selecteer het, selecteer Software & Apps en vervolgens Downloads. Merk op dat de naam van de optie kan afwijken.

Updateprocedure

Belangrijk: De functie voor het bijwerken wist alle gebruikersinstellingen. We raden u aan om uw instellingen op te schrijven zodat u ze na de update gemakkelijk opnieuw kunt instellen. Merk op dat bij het bijwerken van de firmware ook de subwooferaansluiting opnieuw wordt ingesteld.

1. Sluit de Micro-USB-naar-USB-adapter-kabel aan met een mannelijke USB 2.0 Micro USB-plug (type B) op één uiteinde en een standaard vrouwelijke 2.0 USB-aansluiting (type A) op het andere uiteinde van de Micro USB-aansluiting op uw Soundbar.

- De Micro-USB-naar-USB-adapter-kabel wordt afzonderlijk verkocht. Neem contact op met een servicecentrum of de klantenservice van Samsung om deze aan te schaffen.

1. Volg de onderstaande stappen om de productsoftware te downloaden: Ga naar de website van Samsung op (samsung.com) → zoek naar de modelnaam - selecteer de optie voor klantenservice (de naam van de optie kan worden gewijzigd)

2. Sla de gedownloade software op een USB-stick op en selecteer "Hier uitpakken" om de map uit te pakken.

3. Schakel de Soundbar uit en sluit de USB-stick met de softwareupdate aan op de vrouwelijke poort van een Micro USB-adapterkabel. Sluit de kabel aan op de USB-poort van de Soundbar.

4. Zet de Soundbar aan. Binnen 3 minuten wordt "UPDATE" weergegeven en wordt de firmware geüpdatet.

5. Als de update voltooid is, schakelt de Soundbar automatisch uit. Houd de p-knop op de afstandsbediening 5 seconden ingedrukt. "INIT" wordt weergegeven op het scherm en vervolgens wordt de Soundbar uitgeschakeld. De update is voltooid.

- Dit product heeft een functie DUAL BOOT. Als het updaten van de rmware is mislukt, kunt u de rmware opnieuw updaten.

1. Stel uw instellingen opnieuw in.

Als UPDATE niet wordt weergegeven

1. Schakel de Soundbar uit, koppel het opslagapparaat met de updatebestanden los en sluit het apparaat vervolgens weer aan op de USB-poort van de Soundbar.

2. Verwijder de stroomkabel van de Soundbar, sluit deze weer aan en zet de Soundbar aan.

OPMERKINGEN

• Het updaten van Þrmware werkt mogelijk niet goed als audiobestanden die worden ondersteund door de Soundbar zijn opgeslagen op het opslagapparaat.
• Verwijder de Soundbar niet uit het stopcontact en verwijder het USB-apparaat niet terwijl de updates worden toegepast. De hoofdeenheid wordt automatisch uitgeschakeld nadat de rrmwareupdate voltooid is.

• Zodra de update is voltooid, worden de gebruikersinstellingen in de Soundbar geïntitialiseerd zodat u uw instellingen opnieuw kunt instellen. Het wordt aanbevolen om uw instellingen te noteren, zodat u ze eenvoudig opnieuw kunt instellen na de update. Let op: als u de Þrmware updatet, wordt de verbinding met de subwoofer ook gereset. Als de verbinding met de subwoofer niet automatisch opnieuw tot stand wordt gebracht na de update, gaat u naar pagina 6. Als de softwareupdate is mislukt, controleert u of de USB-stick defect is.

• Gebruikers met Mac OS moeten MS-DOS (FAT) gebruiken als indeling voor de USB-stick.

• Updaten via USB is mogelijk niet beschikbaar, afhankelijk van de fabrikant van het opslagapparaat.

11 PROBLEMEN OPLOSSEN

Controleer het volgende voordat u contact met ons opneemt.

Het toestel wordt niet ingeschakeld.

Zit de stekker van het netsnoer in het stopcontact?→Steek de stekker in het stopcontact.

Een functie werkt niet wanneer op de knop wordt gedrukt.

Zit er statische elektriciteit in de lucht?→Haal de stekker uit het stopcontact en steek hem er opnieuw in.

Het geluid valt weg in BT-modus.

→ Raadpleeg het onderdeel over Bluetooth-verbinding op pagina's 11 en 16.

Er is geen geluid.

Staat Geluid dempen aan?→ Druk op de knop (Geluid dempen) om de dempingsfunctie te annuleren.Staat het volume op minimum?→Pas het volume aan.

De afstandsbediening werkt niet.

Zijn de batterijen leeg?→Plaats nieuwe batterijen.Is de afstand tussen de afstandsbediening en de hoofdeenheid van de Soundbar te groot?→Plaats de afstandsbediening dichter bij de hoofdeenheid van de Soundbar.

De rode led op de subwoofer knippert en de subwoofer produceert geen geluid.

Dit probleem kan optreden als de subwoofer niet is aangesloten op de hoofdeenheid van de Soundbar.→Sluit uw subwoofer opnieuw aan. (Zie pagina 6.)

De subwoofer zoemt en trilt merkbaar.

Probeer de trilling van uw subwoofer aan te passen.→Druk de knop WOOFER op uw afstandsbediening omhoog of omlaag om het volume van de subwoofer aan te passen. (naar -12 of tussen -6 en +6)

12 LICENTIE

DOLBY

AUDIO

Neem voor vragen en verzoeken met betrekking tot open source contact op met Samsung via e-mail ([e-mail]).

14 BELANGRIJKE OPMERKING OVER SERVICE

• De afbeeldingen en illustraties in deze gebruiksaanwijzing dienen slechts te referentie en kunnen afwijken van hoe het apparaat er in werkelijkheid uitziet.
• In de volgende gevallen kunnen administratiekosten in rekening worden gebracht:
  (a) een technicus komt bij u langs maar de speler vertoont geen gebreken (u hebt blijkbaar deze gebruiksaanwijzing niet gelezen).
  (b) u brengt het product naar een reparatiecentrum maar het product vertoont geen gebreken (u hebt blijkbaar deze gebruiksaanwijzing niet gelezen).
• U wordt op de hoogte gesteld van deze administratiekosten voordat een dergelijke reparatie of bezoek wordt uitgevoerd.

15 SPECIFICATIES EN HANDLEIDING

Specifications

Modelnaam HW-R430
USB 5V/0,5A
Gewicht 1,5 kg
Afmetingen (B X H X D) 907,5 x 53,5 x 70,5 mm
Temperatuurbereik voor gebruik +5°C - +35°C
Vochtigheidspercentage voor gebruik 10% - 75%
VERSTERKERUitvoervermogen	35W x 2,6 ohm
Ondersteunde speelindelingen(DTS 2.0-geluid wordt afgespeeld in DTS-indeling.)	LPCM 2ch, Dolby AudioTM(ondersteunt Dolby® Digital), DTS
UITGANGSVERMOGEN DRAADLOOS APPARAATBT max. zendvermogenSRD max. zendvermogen	100 mW op 2,4 GHz – 2,4835 GHz25 mW op 5,725 GHz – 5,825 GHz

Naam van subwoofer PS-WR43B
Gewicht 4,0 kg
Afmetingen (B X H X D) 181,5 x 343,0 x 272,0 mm
VERSTERKERUitvoervermogen 100W
UITGANGSVERMOGEN DRAADLOOS APPARAATSRD max. zendvermogen	25 mW op 5,725 GHz – 5,825 GHz

Algemeen elektriciteitsverbruik in de stand-by-stand (W)	2,7W
BluetoothManier om poort te deactiveren	Houd de SOUND MODE-knop gedurende meer dan 5 seconden ingedrukt om de functie Bluetooth Power uit te schakelen.

OPMERKINGEN

• Samsung Electronics Co., Ltd behoudt zich het recht voor de specificaties zonder voorafgaande waarschuwing te wijzigen.
• Gewicht en afmetingen zijn bij benadering.

- Samsung Electronics verklaart hierbij dat deze apparatuur voldoet aan Richtlijn 2014/53/EU.

De volledige tekst van de EU-Conformiteitsverklaring vindt u op deze website: http://www.samsung.com ga naar Support > Product Zoeken Support en voer de modelnaam in. Deze apparatuur mag in alle EU-landen worden gebruikt.

[Correcte behandeling van een gebruikte accu uit dit product]

(Van toepassing in landen waar afval gescheiden wordt ingezameld)

Dit merkteken op de accu, handleiding of verpakking geeft aan dat de accu in dit product aan het einde van de levensduur niet samen met ander huishoudelijk afval mag worden weggegooid. De chemische symbolen Hg, Cd of Pb geven aan dat het kwik-, cadmium- of loodgehalte in de accu hoger is dan de referentieniveaus in de Richtlijn 2006/66/EC.

Indien de gebruikte accu niet op de juiste wijze wordt behandeld, kunnen deze stoffen schadelijk zijn voor de gezondheid van mensen of het milieu.

Ter bescherming van de natuurlijke hulpbronnen en ter bevordering van het hergebruik van materialen, verzoeken wij u afgedankte accu's en batterijen te scheiden van andere soorten afval en voor recycling aan te bieden bij het gratis inzamelingssysteem voor accu's en batterijen in uw omgeving.

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur)

(Van toepassing in landen waar afval gescheiden wordt ingezameld)

Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd.

Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen.

Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd.

Meer informatie over de milieuverplichtingen van Samsung en productspecifieke regelgevende verplichtingen zoals REACH, WEEE, batterijen, vindt u op:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

INFORMATIONS RELATIVES À LA SÉCURITÉ

AVERTISSEMENTS
