GLSP 1006 - Pompe à eau Gardenline - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil GLSP 1006 Gardenline au format PDF.
| Type de produit | Pompe à eau submersible |
| Marque | Gardenline |
| Modèle | GLSP 1006 |
| Tension de secteur | 230 V ~ 50 Hz |
| Puissance absorbée | 1000 W |
| Débit maximal | 20 000 l/h |
| Hauteur de refoulement maximale | 8 m |
| Profondeur d'immersion maximale | 5 m |
| Température maximale de l'eau | 35 °C |
| Raccord de tuyau | G 1 1/2" (env. 47,8 mm) |
| Taille maximale des corps étrangers | 20 mm |
| Hauteur de commutation MARCHE | env. 50 cm |
| Hauteur de commutation ARRÊT | env. 5 cm |
| Poids | env. 7,15 kg |
| Type de protection | IPX8 |
| Catégorie de protection | I |
| Interrupteur à flotteur | Intégré et réglable |
| Fusible recommandé | 6 A minimum |
| Protection contre les défauts à la terre | Disjoncteur différentiel 30 mA recommandé |
| Stockage | Sombre, sec et à l'abri du gel (5-30 °C) |
FOIRE AUX QUESTIONS - GLSP 1006 Gardenline
Questions des utilisateurs sur GLSP 1006 Gardenline
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe à eau au format PDF gratuitement ! Retrouvez votre notice GLSP 1006 - Gardenline et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GLSP 1006 de la marque Gardenline.

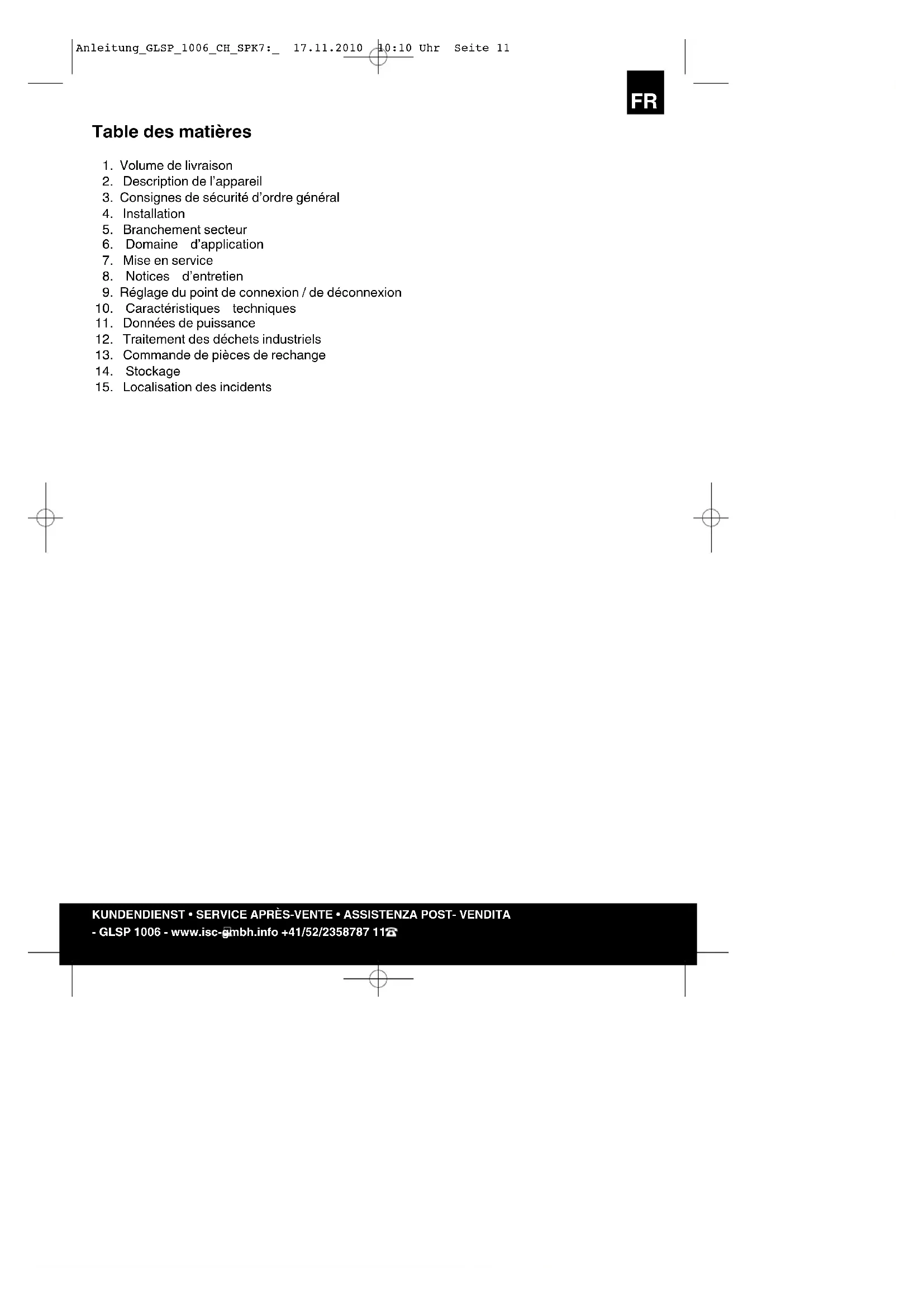

MODE D'EMPLOI GLSP 1006 Gardenline
- Volume de livraison
- Description de l'appareil
- Consignes de sécurité d'ordre général
- Installation
- Branchement secteur
- Domaine d'application
- Mise en service
- Notices d'entretien
- Réglage du point de connexion / de déconnexion
- Caractéristiques techniques
- Données de puissance
- Traitement des déchets industriels
- Commande de pièces de rechange
- Stockage
- Localisation des incidents
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA
- GLSP 1006 - www.isc-gmbh.info +41/52/2358787 11
FR
1. Volume de livraison
- Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
- Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
- Vérifiez si la livraison est bien complète.
- Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
- Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.
ATTENTION
L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des films en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouffer !
2. Description de l'appareil (cf. fig. 1)
- Interrupteur à flotteur
- Panier d'aspiration
- Raccordement universel
- Purge d'air
- Poignée
- Support de câble
Avant de mettre cette pompe de jardin en service, lisez attentivement les prescriptions de sécurité et le mode d'emploi suivants.
Si l'appareil doit être remis à d'autres personnes, remettez-leur aussi ce mode d'emploi.
Conservez bien ce mode d'emploi !
Emballage :
L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est en matière naturelle et recyclable et peut donc être réutilisé ultérieurement ou réintroduit dans le circuit des matières premières.
3. Consignes de sécurité
Attention!
Sur des eaux dormantes, des pièces d'eau de jardin et des piscines et dans leur proximité, il est uniquement autorisé d'utiliser la pompe avec un disjoncteur à courant de défaut dont le courant de défaut de référence déclencheur ne dépasse pas 30 mA (conformément à VDE 0100, parties 702 et 738).
La pompe ne convient pas à l'emploi dans les piscines, les pataugeoires de tous genres et toutes autres pièces d'eaux dans lesquelles des personnes ou des animaux peuvent se trouver pendant son fonctionnement.
Il est interdit de faire fonctionner la pompe pendant la présence de personnes ou d'animaux dans la zone dangereuse. Consultez votre spécialiste en électricité !
- Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou leur manque d'expérience et/ou de connaissances ne peuvent pas l'utiliser de manière sûre, à moins d'être surveillées et de recevoir les instructions relatives à l'utilisation de l'appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.
- Le branchement électrique est effectué sur une prise de courant de sécurité, avec une tension de 230 volts/50 Hz. Fusible 6 ampéres minmun.
●Avant de mettre en service votre nouvelle pompe à moteur submersible, faites vérifier par un spécialiste si, La mise à la terre, La mise au neutre, Le système protecteur à courant de défaut fonctionnent conformément aux prescriptions de sécurité de l'EDF et parfaitement. - Il faut protéger de l'humidité les connecteurs électriques.
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA
- GLSP 1006 - www.isc-gmbh.info +41/52/2358787 12
FR
- En cas de danger d'inodation, mettre les connecteurs à l'abri.
- Il faut éviter le refoulement de liquides agressifs ainsi que le refoulement de matières abrasives.
●La pompe à moteur submersible doit être protégée du gel.
●La pompe à moteur submersible ne doit pas fonctionner à sec. - L'eau peut être polluée par une fuite d'huile lubrifiante ou de lubrifiant.
4. L'installation (cf. fig. 2)
L'installation de la pompe à moteur submersible peut être soit:
●Stationnaire avec conduite fixe soit
●Stationnaire avec conduite en tuyaux souples
En installant la pompe, il ne faut jamais l'accrocher sans support sur la conduite de pression ou sur le câble secteur. Accrochez la pompe à moteur submersible par la poignée prévue à cet effet, ou déposez-la sur le fond du puits. Afin d'assurer le bon fonctionne ment de la pompe, il faut que le fond du puits soit toujours exempt de boue ou d'autres impuretés.
Dans le cas d'un niveau d'eau trop bas, la boue dépo sée éventuellement sur le fond du puits peut sécher et empêcher le démarrage de la pompe. Par consé quent, il est indispensable de contrôler la pompe à moteur sub mersible à intervalles réguliers. (Faites des essais de démarrage.)
L'interrupteur à flotteur est réglé de telle sorte que la mise en service est immédiatement possible.
Remarque!
Le puits d'épuisement doit avoir pour dimension au minimum 40 x 40 x 50 cm afin que l'interrupteur à flotteur puisse bouger librement.
5. Branchement au réseau
La pompe à moteur submersible que vous venez d'acquerir est munie d'une fiche de prise de courant de sécurité. La pompe est prévue pour être raccordée à une prise de sécurité de 220/230 volts/ 50 Hz. Assurez-vous que la prise est suffisamment protégée par fusibles (minimum 6 ampères) et en partait état. Enfoncez la fiche de la pompe dans la prise et la pompe est prête à être mise en service.
Note:
Au cas où le câble secteur ou la fiche seraient endommagés par des éléments externes, il est absolument interdit de réparer le câble!
Attention!
Ce travail doit être exécuté exclusivement par un spécialiste électricien ou par le service après-vente de la Société ISC GmbH!
6. Rayon d'action
Cette pompe peut très bien être utilisée comme pompe de cave. Installée dans un puits, cette pompe empêche les inondations. Vous pouvez utiliser la pompe partout où de l'eau doit être refoulée, p.ex. pour la maison, l'agriculture, le jardinage, le secteur sanitaire et pour beaucoup d'autres domaines.
Il est interdit d'utiliser la pompe pour exploiter des bassins de piscine !
La pompe à moteur submersible que vous venez d'acquérir est prévue pour le refoulement del'eau à une température maximale de 35° C.
Cette pompe ne doit pas être utilisée pour le refoulement d'autres liquides, particulièrement de carburants pour moteurs, de produits à nettoyer et d'autres produits chimiques.
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA
- GLSP 1006 - www.isc-gmbh.info +41/52/2358787 13
FR
7. La mise en service
Après avoir lu avec attention ces instructions d'installation et d'emploi, vous pouvez mettre en service votre nouvelle pompe, en respectant les poits suivants:
- Vérifiez si la pompe se trouve au fond du puits.
- Vérifiez si la conduite est correctement fixée diamètre intérieur minimum 1"1/4.
●Assurez-vous que le branchement électrique est de 220 vilts/50 Hz. - Vérifiez si l'état de la prise électrique est reglementaire.
- Assurez-vous que le branchement au réseau ne soit jamais atteint par l'humidité ou l'eau.
●Evitez que la pompe marche à sec.
Remarque!
Un orifice de purge d'air se trouve sur la face supérieure de la pompe (cf. fig. 1, rep. 4). De l'eau peut sortir de cet orifice pendant le fonctionnement !
8. Notices d'entretien!
La pompe é moteur submersible est un produit de qualité ne nécessitant pas d'entretien et éprouvé qui a subi des contrôles continus. Mais pour une longue durée de vie et un service sans interruption, nous vous conseillons des contrôles et un entretien réguliers.
- Avant tous travaux d'entretien, débrancher la fiche.
- En cas d'utilisation amovible, la pompe doit être nettoyée à l'eau claire, après chaque utilisation.
-
En cas d'installation stationnaire, il est conseillé de vérifier tous les 3 mois le fonctionnement del'interruppteur à floutteur.
-
Enlever avec un jet d'eau les peluches et les particules fibreuses qui se sont éventuellement déposées dans le boîtier de la pompe.
●Tous les trois mois, enlever la boue du fond du puits et nettoyer les parois du puits. - Enlever les dépots sur l'interrupteur é flotteur avec de l'eau claire.
Nettoyage de la roue à aubes (cf. fig. 3)
En cas de dépôts importants dans le corps de pompe, la partie inférieure de la pompe doit être démontée comme suit:
- Retirez les vis de fixation latérales du panier d'aspiration.
- Détachez le panier d'aspiration du corps de pompe.
- Nettoyez la roue à aubes à l'eau claire.
Attention! Ne déposez pas la pompe sur la roue à aubes et ne la soutenez pas par ce point non plus!
- Le montage s'effectue dans l'ordre inverse.
9. Réglage du point de connexion / de déconnexion (cf. figures 4+5)
Le point de connexion / de déconnexion de l'interrupteur à flotteur peut être réglé en déplaçant le câble dans son support.
Avant la mise en service, contrôlez les points suivants:
●L'interrupteur à flotteur doit être installé de manière à ce que le niveau du point de commutation puisse être atteint facilement et avec peu d'effort. Vérifiez ceci comme suit: plongez la pompe dans un récipient rempli d'eau et soulevez à la main avec précaution l'interrupteur à flotteur, ensuite baissez-le. Ainsi vous pouvez contrôler que la pompe se met en marche ou s'arrête.
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA
- GLSP 1006 - www.isc-gmbh.info +41/52/2358787 14
- Faites attention à ce que l'écart entre la tête de l'interrupteur à flotteur et le dispositif de crantage de l'interrupteur à flotteur ne soit pas trop faible. En cas d'écart insuffisant, un fonctionnement irréprochable n'est pas garanti.
- En ce qui concerne le réglage, veillez à ce que l'interrupteur à flotteur ne touche pas le sol avant l'arrêt de la pompe.
Attention! Risque de marche à sec.
10. Données techniques:
Tension de secteur 230V \~ 50 Hz
Puissance absorbée 1000 Watts
Débit max 20.000 l/h
Hauteur de refoulement max. 8 m
Profondeur d'immersion max. 5 m
Température de l'eau max. 35° C
Raccord de tuyau ca. 47,8 mm (G 1 1/2" IG)
Corps étrangers jusqu'à ø 20 mm
Hauteur de point de commutation :
MARCHE max. env. 50 cm
Hauteur de point de commutation :
ARRET min. env. 5 cm
Poids env. 7,15 kg
Type de protection : IPX8
Catégorie de protection : I
11. Caractéristiques de puissance
Hauteur de refoulement Débit
| 1 m max. 19.100 l/h |
| 2 m max. 18.200 l/h |
| 3 m max. 16.800 l/h |
| 4 m max. 14.800 l/h |
| 5 m max. 12.600 l/h |
| 6 m max. 10.400 l/h |
| 7 m max. 7.170 l/h |
12. Mise au rebut et recyclage
L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux.
Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune !
13. Commande de pièces de rechange
Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:
- Type de l'appareil
- No. d'article de l'appareil
- No. d'identification de l'appareil
- No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA
- GLSP 1006 -
www.isc-gmbh.info
+41/52/2358787
15
FR
14. Stockage
Entreposez l'appareil et ses accessoires dans un endroit sombre, sec et à l'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA
- GLSP 1006 - www.isc-gmbh.info +41/52/2358787 16
15. Recherche d'erreurs
| Anomalies Origines | Remède | |
| La pompe ne démarre pas – Pas de tension du secteur– L'interrupteur à flotteur n'est pas mis en circuit | – Vérifier la tension du secteur– Placer l'interrupteur à flotteur à une place plus élevée | |
| La pompe ne refouie pas – Le filtre d'entrée est bouché– Le tuyau de refoulement fléchit | – Nettoyer le titre d'entrée avec un jet d'eau– Relever le tuyau | |
| La pompe ne s'arrête pas – L'interrupteur à flotteur peut s'enfoncer | – Poser correctement la pompe au fond du puits | |
| Le volume d'extraction est insuffisant | – Le filtre d'entrée est bouché– La capacité de pompage diminue car la pompe est tres encrassée et attraquée par les impuretés abrasives de l'eau | – Nettoyer le filtre– Nettoyer la pompe et remplacer les parties de fermeture |
