Caractéristiques Techniques	Microphone à condensateur de studio, réponse en fréquence de 20 Hz à 20 kHz, sensibilité de -37 dB, impédance de 150 ohms.
Utilisation	Idéal pour l'enregistrement vocal, les instruments acoustiques et les applications de diffusion.
Maintenance et Réparation	Nettoyer régulièrement la grille avec un chiffon doux, éviter l'exposition à l'humidité excessive.
Sécurité	Ne pas exposer à des températures extrêmes ou à des chocs physiques. Utiliser avec un support approprié.
Informations Générales	Alimentation fantôme requise (48V), connectique XLR, poids léger pour une utilisation prolongée.

FOIRE AUX QUESTIONS - CL7a SAMSON

Comment connecter le SAMSON CL7a à mon ordinateur ?

Pour connecter le SAMSON CL7a à votre ordinateur, utilisez un câble XLR vers jack 6,35 mm et branchez-le à votre interface audio ou votre mixeur, puis connectez l'interface à votre ordinateur via USB.

Pourquoi le son est-il faible lorsque j'utilise le SAMSON CL7a ?

Un son faible peut être dû à un gain insuffisant sur votre interface audio. Assurez-vous d'augmenter le gain et de vérifier que le microphone est correctement alimenté si nécessaire.

Le SAMSON CL7a est-il compatible avec les logiciels d'enregistrement ?

Oui, le SAMSON CL7a est compatible avec la plupart des logiciels d'enregistrement, tels que Audacity, GarageBand, et Pro Tools, tant que vous avez une interface audio appropriée.

Comment nettoyer mon SAMSON CL7a ?

Pour nettoyer le SAMSON CL7a, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager le microphone.

Mon SAMSON CL7a ne fonctionne pas, que faire ?

Vérifiez d'abord que tous les câbles sont correctement connectés. Si le problème persiste, essayez de le tester sur un autre appareil pour voir si le problème vient du microphone ou de votre équipement.

Quelle est la plage de fréquence du SAMSON CL7a ?

Le SAMSON CL7a a une plage de fréquence de 20 Hz à 20 kHz, ce qui le rend adapté pour une large gamme d'applications audio.

Le SAMSON CL7a nécessite-t-il une alimentation fantôme ?

Oui, le SAMSON CL7a nécessite une alimentation fantôme de 48V pour fonctionner correctement. Assurez-vous que votre interface audio fournit cette alimentation.

MODE D'EMPLOI CL7a SAMSON

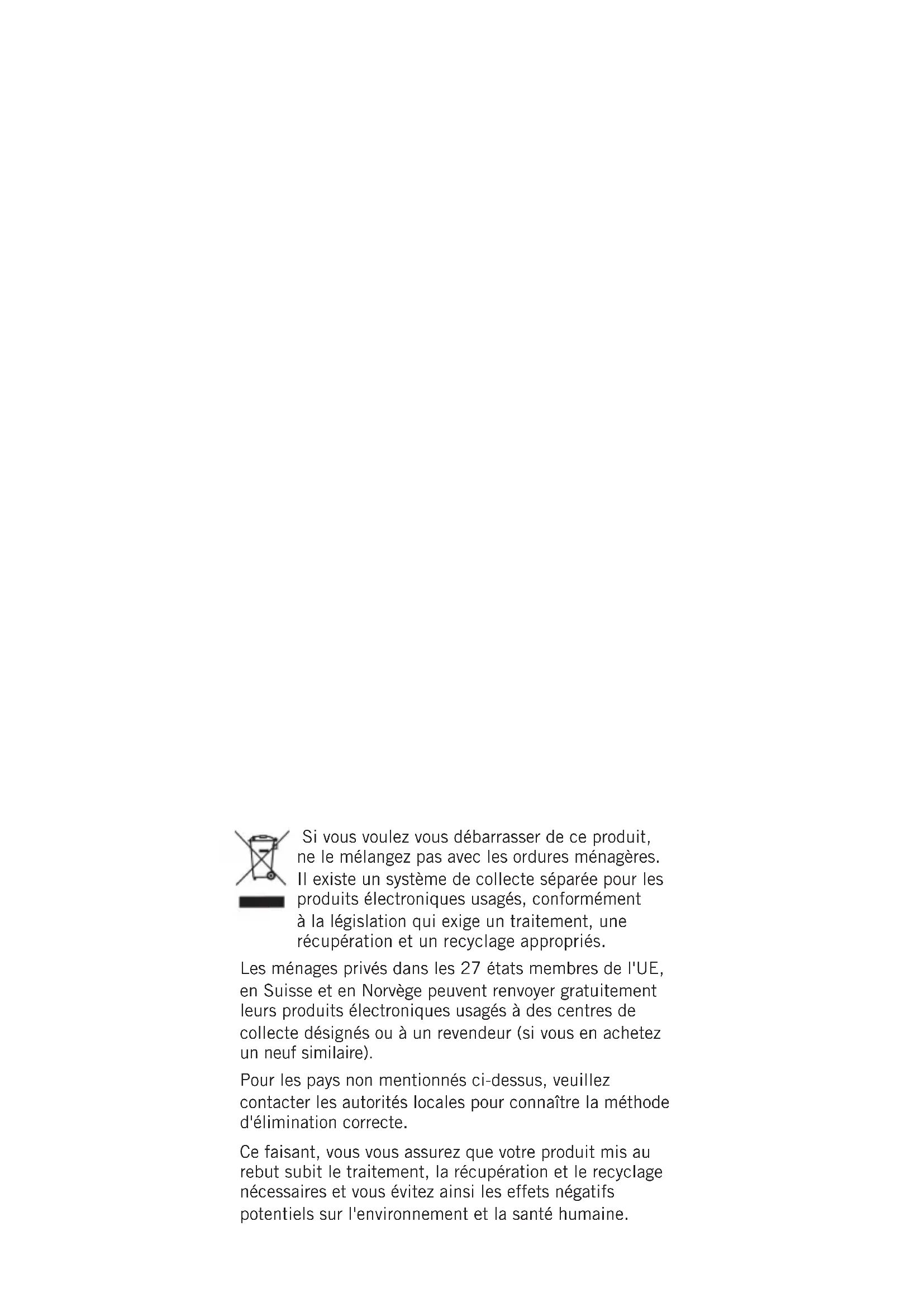

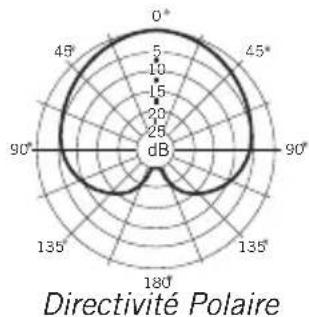

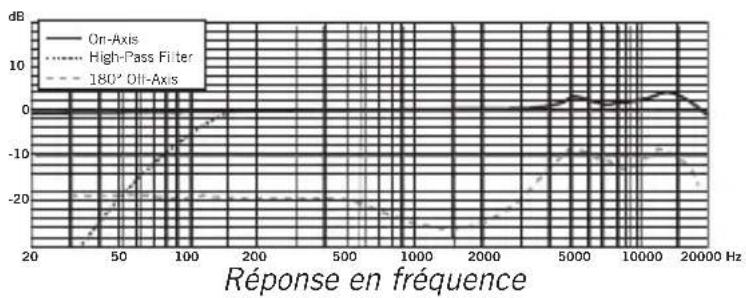

FREQUENCY IN Hz 1000 2000 5000 10000 20000 Hz On-Axis180° Off-AxisHigh-Pass Filter Frequency Response Polar PatternSi vous voulez vous débarrasser de ce produit, ne le mélangez pas avec les ordures ménagères. Il existe un système de collecte séparée pour les produits électroniques usagés, conformément à la législation qui exige un traitement, une récupération et un recyclage appropriés. Les ménages privés dans les 27 états membres de l'UE, en Suisse et en Norvège peuvent renvoyer gratuitement leurs produits électroniques usagés à des centres de collecte désignés ou à un revendeur (si vous en achetez un neuf similaire). Pour les pays non mentionnés ci-dessus, veuillez contacter les autorités locales pour connaître la méthode d'élimination correcte. Ce faisant, vous vous assurez que votre produit mis au rebut subit le traitement, la récupération et le recyclage nécessaires et vous évitez ainsi les effets négatifs potentiels sur l'environnement et la santé humaine.ENGLISH

ESPAÑOLITALIANO FRANÇAISDEUTSCHE

Félicitations pour votre achat du microphone à condensateur de studio Samson CL7a. Le CL7a dispose d'une capsule en or pulvérisé de 1,1 po avec un diaphragme ultra fin de 3 microns qui reproduit fidèlement une variété de sources sonores, y compris les voix, les instruments acoustiques et les tambours. Le CL7a est idéal pour l'enregistrement de la musique ainsi que pour une utilisation en tant que microphone de diffusion. La réponse en fréquence étendue et en transitoire rapide assure une reproduction précise avec des caractéristiques linéaires de bas en haut. Dans ces pages, vous trouverez une description détaillée des caractéristiques du microphone à condensateur de studio CL7a, ainsi que des instructions pas à pas pour son installation et son utilisation, et des spécifications complètes. Si votre microphone a été acheté aux États-Unis, vous trouverez également une carte d'enregistrement ci-jointe. N'oubliez pas de suivre les instructions pour pouvoir bénéficier d'une assistance technique en ligne et pour que nous puissions vous envoyer des informations actualisées sur ce produit et d'autres produits Samson à l'avenir. Aussi, n'oubliez pas de consulter notre site Web www.samsontech.com pour de plus amples renseignements sur notre gamme complète de produits. Nous vous recommandons de conserver les documents suivants à titre de référence, ainsi qu'une copie de votre reçu de caisse. Numéro de série:

Date d'achat: _______________________________ Si vous avez des questions ou des commentaires concernant le microphone à condensateur de studio CL7a ou tout autre produit de Samson, n'hésitez pas à nous contacter à l'adresse suivante : [e-mail]. Avec un entretien et des soins appropriés, votre microphone de studio à condensateur CL7a fonctionnera sans problème pendant de nombreuses années. Si votre CL7a doit être réparé, vous devez obtenir un numéro d'autorisation de retour (RA) avant de renvoyer votre appareil chez Samson. Sans ce numéro, l'appareil ne sera pas accepté. Consultez le site www.samsontech.com/ra pour obtenir un numéro RA avant d'expédier votre appareil. Veuillez conserver les matériaux d'emballage d'origine et, si possible, retourner l'appareil dans son emballage d'origine. Si votre microphone à condensateur de studio CL7a a été acheté en dehors des États-Unis, contactez votre distributeur local pour obtenir des détails sur la garantie et des informations sur le service. IntroductionLe CL7a est un microphone à condensateur et nécessite donc une alimentation fantôme de 48V. L'alimentation fantôme est fournie par le canal préamplificateur d'une table de mixage ou, si nécessaire, par une alimentation fantôme externe, et envoyée au microphone par un câble de microphone symétrique. Pour assurer la longévité de votre équipement, et pour respecter l'étiquette du mixage, mettez toujours le fader principal et les commandes de moniteur à zéro lorsque vous activez ou désactivez l'alimentation fantôme. Les mauvaises performances du microphone peuvent être attribuées à des problèmes liés à l'alimentation fantôme. Si vous remarquez que le microphone présente une réduction du signal de sortie, une augmentation du bruit ou une diminution de la marge (distorsion), il se peut qu'il y ait un problème avec l'alimentation fantôme ou les câbles du microphone. Lorsque vous connectez le CL7a à une table de mixage ou à une interface audio, assurez-vous que l'entrée est au niveau du microphone et que l'alimentation fantôme est engagée comme expliqué dans la section précédente. La plupart des consoles de mixage et des interfaces offrent une entrée micro avec un réglage de la compensation micro (généralement appelé Trim ou Gain). Le but de la commande de réglage du micro est d'optimiser la quantité de bon signal par rapport à tout bruit associé à l'électronique du mélangeur. Un préamplificateur de micro de bonne qualité avec trim aura également un indicateur de crête ou d'écrêtage (coupure). Pour définir un bon niveau pour le microphone, placez le CL7a devant la source sonore souhaitée et augmentez lentement la commande de réglage du micro jusqu'à ce que vous voyiez le voyant LED PEAK s'allumer. Ensuite, tournez la commande de réglage du mixage vers le bas jusqu'à ce que le voyant ne s'allume plus. Sur la plupart des tables de mixage, le réglage idéal consiste à augmenter la commande de trim autant que possible sans allumer le voyant LED PEAK. Mise sous tension du microphone Réglage du niveau du signalAB ENGLISH

ESPAÑOLITALIANO FRANÇAISDEUTSCHE

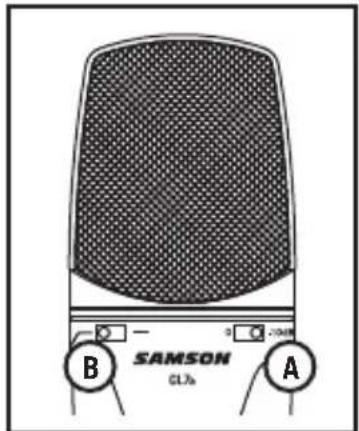

Filtre passe-haut (B) La CL7a offre un passe-haut commutable, que vous pouvez utiliser pour éliminer tout contenu basse fréquence indésirable. Lorsque le filtre passe-haut est réglé sur la position «flat» («plate», indiquée par la ligne droite), il n'y a aucun effet sur le signal. Lorsque le commutateur passe-haut est réglé sur la position «roll- off» (indiquée par la ligne angulaire), un coupe-bas de 12 dB par octave à 100 Hz est appliqué au signal. Cela peut s'avérer extrêmement utile pour supprimer les grondements de scène à basse fréquence, le bruit du vent lors d'une utilisation en extérieur, et pour filtrer les basses de la batterie lorsqu'elle est utilisée comme microphone de cymbale sur un kit de batterie. Le CL7a comprend un atténuateur de 10 dB qui peut être sélectionné à l'aide du commutateur à glissière situé sous la grille. Cet atténuateur est utilisé pour éviter de surcharger le préamplificateur intégré en abaissant la sensibilité d'entrée du circuit de préamplification du microphone. En plaçant le commutateur sur la position 0 dB, le contrôle est contourné et il n'y a aucun effet sur le signal. Lorsque le commutateur est réglé sur la position -10 dB, la sensibilité d'entrée du microphone est abaissée de 10 dB. Cette fonction est utile pour la prise de son rapprochée de sources sonores bruyantes avec des sons transitoires très élevés, comme les tambours, les cymbales ou les cuivres. Avant de régler le commutateur du tampon d'atténuation sur la position -10 dB, il est conseillé d'effectuer une vérification du son et d'optimiser les niveaux du signal d'entrée en utilisant un échelonnement de gain approprié. Si la distorsion est apparente lorsque l'interprète chante ou joue de son instrument au niveau maximum, remontez la chaîne du signal pour trouver l'origine de la distorsion. Vérifiez d'abord le niveau du préamplificateur du microphone. S'il est réglé sur la position minimale et qu'il y a de la distorsion, activez le commutateur d'atténuation du préamplificateur. Si le niveau du signal baisse et que la distorsion disparaît, c'est que le préamplificateur du microphone était surchargé. Si le niveau baisse mais que la distorsion persiste, alors la surcharge se produit à l'entrée du microphone. Placez le commutateur d'atténuation sur la position -10 dB. Si la distorsion persiste, demandez à l'artiste de baisser le niveau de son instrument ou d'éloigner le microphone de la source sonore. Utilisation du sélecteur de mode (A)Une caractéristique importante de tout microphone est sa direction ou sa courbe de directivité. Le CL7a est un microphone unidirectionnel à adresse latérale avec une directivité cardioïde. La directivité cardioïde est la plus utilisée pour les applications de prise de son en studio et en direct. Il capture le son devant le microphone et rejette le son de l'arrière et des côtés, ce qui permet une meilleure séparation des instruments en studio, et capte plus de sons de l'instrument par rapport au son de la pièce. La séparation permet également un meilleur contrôle et un meilleur gain avant le retour, dans les cas de renforcement du son en direct. Vous pouvez également modifier la réponse en fréquence en ajustant légèrement la position. Plus précisément, lorsque vous orientez un micro cardioïde directement vers la source sonore (sur l'axe), vous obtenez une meilleure réponse en fréquence. Cependant, si vous commencez à orienter le micro légèrement vers l'extérieur (hors de l'axe), vous remarquerez que la réponse en haute fréquence diminue et que le micro donne l'impression d'avoir plus de basses et moins d'aigus. Pour la plupart des applications vocales, vous voudrez placer le microphone directement en face de l'artiste, à environ 10 à 40 cm (4 à 18 pouces). La voix sera ainsi captée tout en minimisant les bruits de fond ou ambiants indésirables. Si vous faites de la prise de son rapprochée de voix, et que vous remarquez des sons plosifs, comme des p-pops, causés par des consonnes plosives, réglez le microphone à un angle léger pour réduire les p-pops. De légères modifications de l'angle du microphone par rapport à la source sonore peuvent permettre des ajustements d'égalisation assez étonnants. L'expérimentation et l'expérience sont les meilleurs professeurs pour obtenir de bons sons, alors branchez- vous et commencez à créer ! Directivité polaire Effet de proximité Les microphones cardioïdes provoquent un phénomène nommé «effet de proximité». L'effet de proximité est une modification de la réponse en fréquence d'un microphone en fonction de la position de la capsule du microphone par rapport à la source sonore. En général, plus le microphone est proche de la source sonore, plus la réponse des basses augmente.ENGLISH

ESPAÑOLITALIANO FRANÇAISDEUTSCHE

Placement du microphone Vous trouverez ci-dessous un bref guide d'utilisation du CL7a dans quelques applications typiques : Voix Placez le microphone directement en face de l'artiste de façon à ce que la grille du microphone soit à une distance de 10 à 40 cm (6 à 18 pouces). Plus l'artiste se rapproche du microphone, plus la réponse des basses ou des graves augmente ; c'est ce qu'on appelle l'effet de proximité. Pour obtenir un son optimal, le chanteur doit orienter la ligne centrale du microphone vers sa bouche. En cas de «p-popping» (souffles d'air turbulents produits lors de la prononciation de consonnes), utilisez un filtre anti-pop ou éloignez un peu le microphone de l'artiste afin que le son arrive au microphone légèrement décentré. Guitare acoustique Le CL7a peut être utilisé de différentes manières pour prendre le micro d'une guitare acoustique. Le placement optimal du microphone dépend du type d'instrument et du type de son que vous cherchez à capturer. Il peut être nécessaire d'expérimenter différentes positions pour obtenir un son complet et équilibré. Pour la prise de son d'une acoustique standard à cordes d'acier, il est suggéré de commencer par placer le microphone à une distance de 15 à 30 cm (6 à 12 pouces) de la rosace, de le positionner légèrement hors axe et de le diriger vers le bord de la touche. À partir de cette position, en déplaçant le microphone vers le trou d'homme, le micro captera davantage de basses fréquences. Si, au contraire, vous souhaitez capturer plus de haut de gamme, ou supprimer tout effet de flou indésirable, déplacez le microphone vers la touche. Contrairement à une guitare acoustique à cordes en acier, le son d'une guitare acoustique à cordes en nylon jouée au doigt est généralement naturellement plus chaud. Pour enregistrer une tonalité pleine et uniforme, il est suggéré de commencer par positionner le microphone entre 8 et 15 cm (3 et 6 pouces) au-dessus du centre du chevalet. Cela permettra d'accentuer les hautes fréquences et de faire ressortir le son d'attaque du jeu de doigts. Si le microphone capte trop de basses fréquences en provenance de l'évent, déplacez le microphone de manière à ce qu'il soit légèrement désaxé par rapport à la guitare. Si vous disposez d'une paire de microphones CL7a, essayez d'en placer un au niveau de la touche et le second au niveau du chevalet de la guitare, ou placez un microphone près de la guitare et le second à quelques mètres de là pour capter le son de la pièce, en mélangeant les deux sources. Piano Le piano à queue peut être sonorisé de différentes manières. Pour une prise de son rapprochée du piano, placez le CL7a juste à l'intérieur du piano, centré entre la table d'harmonie et le couvercle ouvert. Plus vousrapprochez le microphone de l'instrument, plus il captera de basses fréquences. Pour un enregistrement d'ambiance comme celui utilisé lors d'un spectacle classique, placez le microphone à l'extérieur du piano, face au couvercle ouvert. Pour un son d'ensemble plus contemporain, placez deux microphones CL7a dans le piano, en plaçant l'un au-dessus des cordes graves et l'autre au-dessus des cordes aiguës, à une distance de 15 à 30 cm (6 à 12 pouces). Lorsque vous enregistrez un piano droit avec un seul microphone, placez le microphone juste au-dessus et en face du piano, avec le haut ouvert, centré sur l'instrument. Si vous disposez d'une paire de microphones CL7a, placez le microphone au-dessus de la partie supérieure ouverte du piano, avec un microphone au-dessus des cordes graves et un autre au-dessus des cordes aiguës. Vous pouvez également placer deux micros devant la zone de la planche d'envoi, à environ 8 pouces au-dessus des cordes graves et aiguës. Ampli guitare Le placement du microphone lors de l'enregistrement d'une guitare électrique peut avoir un impact sur la tonalité tout autant que le choix de l'instrument et de l'amplificateur. Les amplis de guitare sont généralement équipés de micros rapprochés, mais il faut tenir compte du type de signal produit par l'ampli. Si les microphones à condensateur comme le CL7a ont une réponse transitoire rapide, ils ne peuvent pas gérer des niveaux de pression acoustique extrêmement élevés. Le CL7a doit être placé à environ 10 cm (4 po) de la grille de l'ampli. Si le signal est déformé, activez l'atténuateur de 10 dB intégré. Pour un son plus clair, le microphone doit être orienté vers le centre du cône du haut-parleur de l'amplificateur. En éloignant le microphone du centre de l'enceinte, le son s'adoucit, en atténuant certaines des hautes fréquences. Pour ajouter davantage de son de la pièce, le microphone peut être orienté à l'écart de l'amplificateur ou placé plus loin de l'enceinte. Kit micro pour batterie Le CL7a est exceptionnellement performant lorsqu'il est utilisé comme micro aérien pour la batterie. Vous pouvez placer le microphone approximativement centré à 1,5 m devant la batterie, à une distance de 30 à 60cm (12 à 24 pouces) au-dessus de la batterie. Pour une prise de son stéréo, utilisez deux microphones placés au-dessus de la batterie à une distance de 1,5 à 2 mètres. Même si les micros aériens sont surtout utilisés pour les cymbales, vous pouvez obtenir un excellent son pour l'ensemble du kit avec seulement deux micros. Vous devez expérimenter le placement exact en fonction de la taille de la pièce et si vous recherchez un son ambiant ou proche. Placement du microphoneENGLISH

ESPAÑOLITALIANO FRANÇAISDEUTSCHE

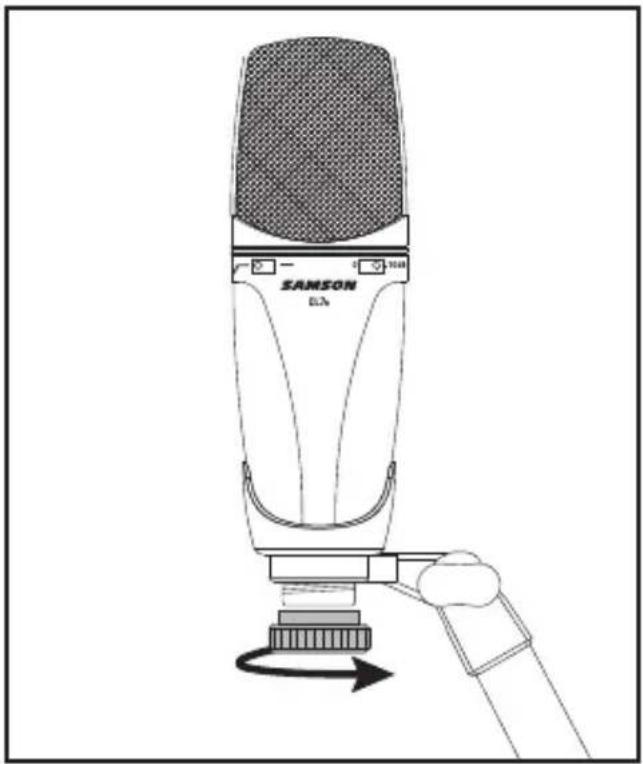

Utilisation du CL7a P-Popping Parfois, lors de l'enregistrement de voix, certaines consonnes plosives (comme les sons durs «P» et «B») surchargent l'entrée du microphone, ce qui provoque un écrêtage et ajoute de la distorsion à votre enregistrement. Il est conseillé d'utiliser un filtre anti-pop pour réduire l'effet des souffles d'air des chanteurs lorsqu'ils prononcent des mots comprenant ces consonnes dures. Le filtre anti-pop permet également de protéger l'élément du microphone de l'humidité. Vous pouvez également essayer de placer le microphone légèrement hors axe (sur un léger angle) par rapport au chanteur. Cela peut souvent résoudre le problème sans utiliser un filtre anti-pop externe. Support de montage du CL7a Le CL7a peut être monté sur un pied de micro standard à l'aide de l'adaptateur de montage pivotant inclus. Si vous utilisez un pied de micro 5/8", vous devrez retirer l'adaptateur pour pied européen. Il suffit de visser l'adaptateur pivotant sur votre pied de micro ou votre bras de perche. Maintenant, desserrez la vis à oreilles et réglez le microphone à l'angle souhaité. Une fois réglé, serrez la vis à oreilles pour fixer le microphone en place.Pour une isolation supplémentaire, le CL7a peut être monté sur le support antichoc araignée SP01 en option, afin d'isoler le microphone des vibrations et des bruits mécaniques transmis par le pied de micro. Suivez les étapes ci-dessous pour monter le CL7a sur le SP01. Fixez le SP01 à un pied de micro en vissant le support d'amortisseur sur le pied. Retirez le support pivotant CL7a en tournant le collier fileté dans le sens inverse des aiguilles d'une montre. Installez le CL7a dans le SP01 en plaçant le microphone au centre de la bande, en positionnant le CL7a sur la plaque de montage inférieure (A). Fixez le SP01 en faisant tourner le collier fileté du support de l'amortisseur dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit serré (B). Pour régler l'angle du CL7a, desserrez la vis à ailettes du SP01, positionnez le support d'amortisseur et le microphone dans la position souhaitée. Une fois réglé, serrez la vis à oreilles pour fixer le microphone en place (C). Remarque : Veillez à ne pas croiser le filetage ou à ne pas trop serrer le collier fileté ou la vis à ailettes. Support antichoc SP01 en option

Élément Condenseur Épaisseur Diaphragme 3 microns Réponse en fréquence 20 Hz - 20 kHz Directivité Polaire Cardioïde Impédance 200 ohms équilibrée Impédance de charge minimale 1000 ohms Sensibilité -40 dBV/Pa SPL Max (Pad Off) 147 dB Rapport signal/bruit 77 dB Niveau sonore équivalent 17 dB Connecteur de microphone XLR 3 broches, plaqué or Alimentation 48 V c.c. ± 3 V Accessoires Pivotement micro Dimensions 6,9 x 2,1 po 174 x 53 mm Poids 1,12 livres 0,51 kg Chez Samson, nous améliorons continuellement nos produits, c’est pourquoi les caractéristiques techniques et les images sont sujettes à changement sans préavis. Caractéristiques techniques
