Type de produit	Table de cuisson à induction
Marque	Junker
Modèle	JI48HT18
Alimentation électrique	220-240 V / 380-415 V, 2N~ ou 1N~ (selon configuration)
Classe de protection	I
Type de zones de cuisson	Induction
Nombre de zones	Non précisé dans la notice
Matériau de la surface	Vitrocéramique
Fixation	Attaches de retenue fournies
Câble d’alimentation	Jusqu’à 2,20 m (disponible via SAV)
Ventilation	Nécessaire – distance arrière ≥ 20 mm
Résistance des meubles	Au moins 90 °C
Distance avec une hotte	Selon les instructions de la hotte
Compatibilité four	Distance minimale de 5 mm entre la table et le four
Protection magnétique	Aimants permanents – distance ≥ 10 cm pour implants électroniques
Silicone de joint	Résistant à la chaleur (ex. Novasil® S70 ou Ottoseal® S70)
Accessoires fournis	Câble d’alimentation, attaches de retenue, joint silicone
Service après-vente	Contacter le SAV pour câbles plus longs ou réparations
Garantie	Installation non conforme annule la garantie

FOIRE AUX QUESTIONS - JI48HT18 Junker

Comment installer la table de cuisson ?

L'installation doit être réalisée par un spécialiste agréé. Suivez le guide d'installation pour le raccordement électrique et la découpe du plan de travail. Assurez une ventilation adéquate.

Que faire si l'affichage indique U400 E3510 ?

Ce code erreur signifie que l'appareil est mal raccordé. Débranchez-le et vérifiez le câblage conformément au schéma de raccordement.

Puis-je installer la table au-dessus d'un four ?

Oui, à condition de respecter une distance minimale de 5 mm entre la table et le four. Si le four est d'une autre marque, utilisez un plateau vapeur en bois.

Quelle distance respecter avec une hotte ?

Respectez la distance minimale indiquée dans les instructions de montage de la hotte.

Comment nettoyer la surface vitrocéramique ?

Utilisez un nettoyant spécial pour vitrocéramique et un chiffon doux. Évitez les éponges abrasives.

Que faire en cas de panne ?

Contactez le service après-vente Junker. N'essayez pas de réparer l'appareil vous-même.

Puis-je utiliser une rallonge électrique ?

Non, utilisez uniquement le câble d'alimentation fourni. Pour un câble plus long, contactez le SAV.

Quels plans de travail conviennent ?

Les plans de travail en marbre, pierre naturelle, plastique ou bois massif (avec accord du fabricant) sont adaptés, à condition de résister à au moins 90 °C.

Y a-t-il des risques pour les porteurs d'implants électroniques ?

Oui, l'appareil contient des aimants permanents. Maintenez une distance d'au moins 10 cm avec les implants (stimulateurs cardiaques, pompes à insuline).

Puis-je réparer l'appareil moi-même ?

Non, toute intervention doit être effectuée par un spécialiste agréé. Une ouverture non autorisée annule la garantie.

MODE D'EMPLOI JI48HT18 Junker

220-240V/380-415V 2N~ 220-240V 1N ~ 220-240V/380-415V 2L/2N~ BN BK LU LU BU GY GN/YE + L1 L2 N 220 - 240 V LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN LN RN

17

220-240V/380-415V 2N~ GN/YE BU BN GY BK GN/YE L1 L2 220 - 240 V GY BU GN/YE 220-240V 1N~ GN/YE BU BN GY GY BU GN/YE L 220 - 240 V N

18

Indications générales

■ Lisez attentivement cette notice.
■ Seul un spécialiste agréé est autorisé à brancher l'appareil.
- Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrects annulent la validité de la garantie du produit.
■ Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
- Après l'installation, s'assurer que l'utilisateur n'a aucun accès aux pièces électriques.
■ N'utilisez jamais cet appareil dans un bateau ou un véhicule.

!

Installation en toute sécurité

Respectez les consignes de sécurité lorsque vous installez cet appareil.

La sécurité de l'appareil à l'usage est garantie s'il a été incorporé conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

⚠ AVERTISSEMENT – Danger : magnétisme !

L'appareil contient des aimants permanents. Ceux-ci peuvent influer sur des implants électroniques, par ex. des stimulateurs cardiaques ou des pompes à insuline.

Les personnes portant un implant électronique doivent donc respecter une distance minimum de 10 cm avec l'appareil.

⚠ AVERTISSEMENT – Risque de blessure !

Les pièces accessibles lors de l'installation peuvent présenter des arêtes vives et provoquer des coupures.

▶ Portez des gants de protection

Conseils concernant le branchement électrique

Respectez les conseils suivant pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

■ Seul un spécialiste agréé ou un technicien de service spécialement formé est habilité à raccorder l'appareil. La personne doit être agréée conformément aux réglementations locales du pays et de la compagnie d'électricité.
- Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
■ Le fabricant décline toute responsabilité pour des dérangements ou dommages éventuels dus à une installation électrique incorrecte.

Type de connexion

- Cet appareil est conforme à la classe de protection 1. Par conséquent, utiliser l'appareil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouverez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement.
• Utiliser uniquement le câble de raccordement fourni avec l'appareil ou fourni par le service après-vente. Si vous avez besoin d'un câble plus long, contactez le service après-vente. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des fours à ventilation forcée. Ne pas installer de réfrigérateur, de lave-vaisselle, de four non ventilé ou de lave-linge sous la table de cuisson.
  ■ S'assurer que les meubles d'encastrement résistent à la chaleur jusqu'au moins 90 °C.

Plan de travail

Respecter les recommandations du fabricant du plan de travail.

• À plat, à l'horizontale, stable.
• Le plan de travail dans lequel vous intégrez l'appareil doit pouvoir supporter une charge d'environ 60 kg.
• Pour des plans de travail minces, utiliser un matériau de renforcement résistant à la chaleur et à l'humidité.

■ Vérifier la planéité de la table de cuisson une fois qu'elle est montée.

■ Vous pouvez intégrer l'appareil dans les plans de travail résistants aux températures élevées et étanches suivants :

• Plans de travail en marbre, pierre naturelle.
• Plans de travail en matière plastique.
• Plans de travail en bois massif, uniquement avec l'accord du fabricant du plan de travail, sceller les bords de coupe.
• D'autres plans de travail, uniquement avec l'accord du fabricant du plan de travail.

■ Pour aligner l'appareil, ne pas utiliser de supports à des points individuels.

- Les travaux de découpe sur le plan de travail doivent être effectués par une entreprise spécialisée conformément au croquis de montage. L'arête de coupe doit être propre et précise car le bord est visible sur la surface. Nettoyer et dégraisse 'r les arêtes de coupe à l'aide d'un détergent adapté.

Hotte

- La distance entre la hotte et la table de cuisson doit être au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

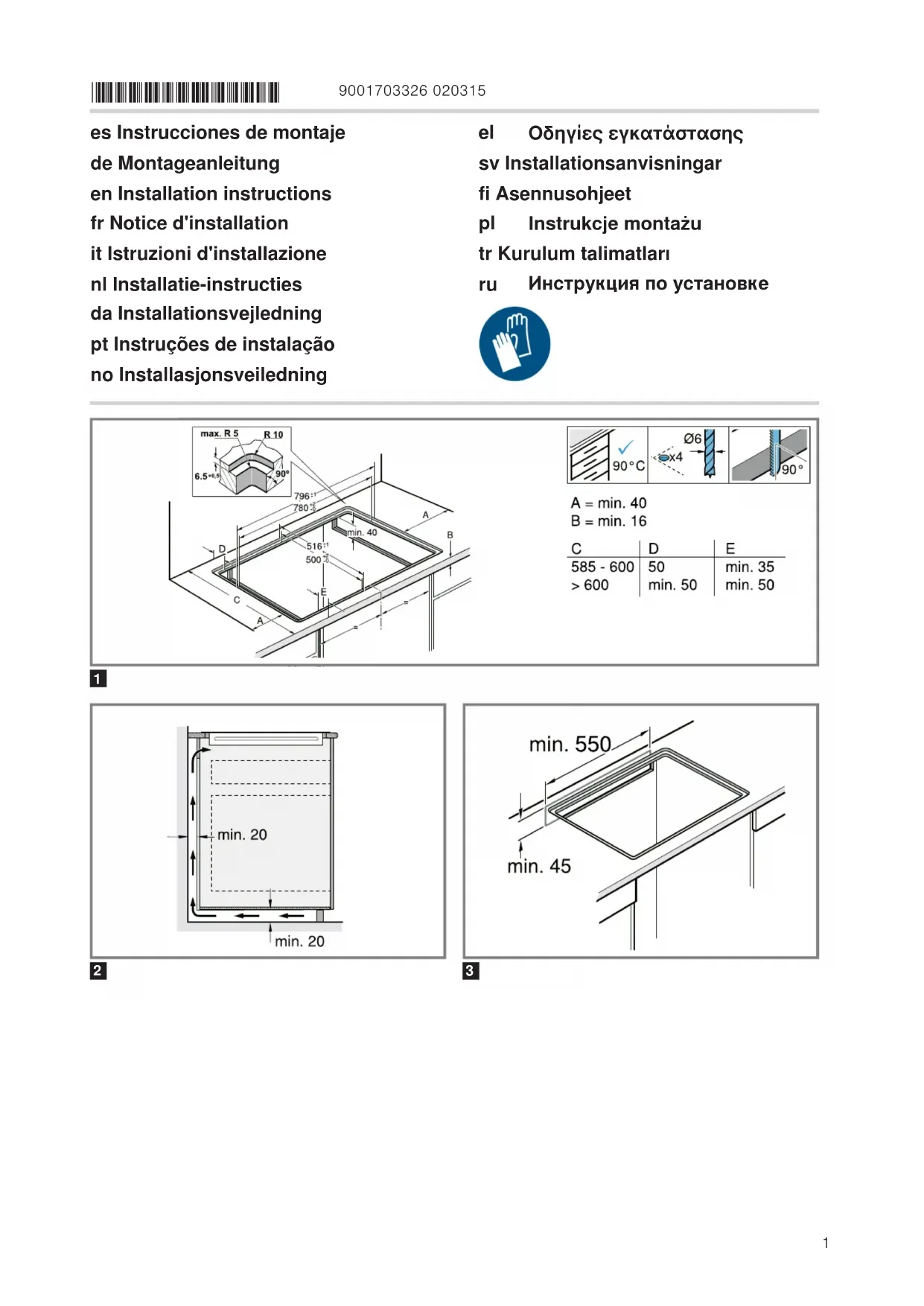

1. Marquer la découpe des meubles selon le croquis de montage.

- Veiller à ce que l'angle du chant de la découpe par rapport au plan de travail soit de 90 °. → Fig. 1

1. Éliminer les copeaux après les travaux de découpe.

2. Sceller les chants de découpe de façon thermostable.

3. Éliminer les copeaux après les travaux de découpe.

4. Sceller les chants de découpe de façon thermostable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amenée d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine.

$$ \rightarrow \text { Fig. } ② $$

1. Dégager une ouverture en haut à l'arrière du meuble.

$$ \rightarrow \text { Fig. } ③ $$

1. Si la distance minimale de 20 m n'est pas respectée à l'arrière du meuble, créer une ouverture au fond.

$$ \text { Fig. } 4 $$

1. Si l'intérieur du meuble n'est pas plus large que 780 mm, réaliser des encoches sur les panneaux de côté.

$$ \rightarrow \text { Fig. } ⑤ $$

1. Ne pas fermer le socle inférieur de façon hermétique.

Remarque : Si vous monter l'appareil dans un îlot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation adéquate de la table de cuisson.

Montage au-dessus d'un tiroir

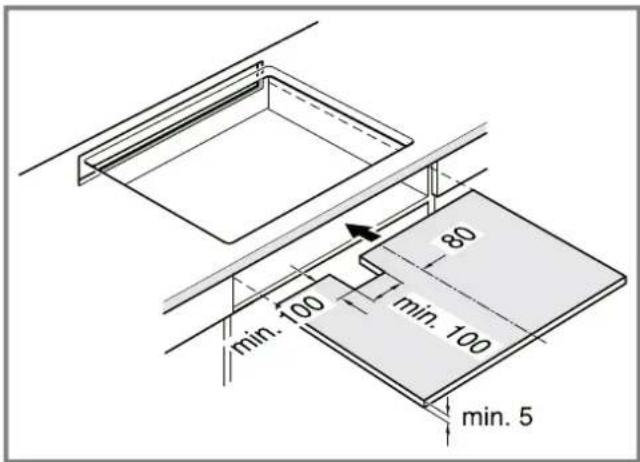

- Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 70 mm.

$$ \rightarrow \text { Fig. } 6 $$

Montage au-dessus d'un four

• Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm.
• Consultez les instructions de montage du four si vous devez agrandir la distance entre la table de cuisson et le four.

$$ \rightarrow \text { Fig. } 7 $$

Poser le cordon d'alimentation dans la prise de raccordement

Condition : Pour les appareils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

$$ \rightarrow \text { Fig. } 8 $$

1. Soulever le chapeau de la prise de raccordement à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 9 $$

1. Desserrer la vis de fixation et soulever le collier de serrage à l'aide d'un tournevis.

$$ \rightarrow \text { Fig. } 1 0 $$

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

$$ \rightarrow \text { Fig. } 1 1 $$

• BN : marron
• BU : bleu
• GN/YE : jaune et vert
• BK : noir
• GY : gris

Remarque : Lorsque vous effectuer le raccordement selon le schéma de raccordement 2L/2N, il convient de modifier la disposition des ponts de façon correspondante au schéma de raccordement.

1. Après le raccordement du câble, serrer les vis de la prise de raccordement correctement.
2. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation.

$$ \rightarrow \text { Fig. } 1 2 $$

1. Placer les câbles dans la partie centrale de la prise de raccordement. Fermer le chapeau de la prise de raccordement.
2. Si le cordon d'alimentation interfère avec le tiroir, fixer le câble à la partie inférieure de la table de cuisson à l'aide du serre-câble joint.

$$ \rightarrow \text { Fig. } 1 3 $$

Mise en place de la table de cuisson

1. Placer le ruban adhésif sur la tranche du plan de travail.

$$ \rightarrow \text { Fig. } 1 4 $$

1. Introduire la table de cuisson dans la découpe.

2. Veillez à ce que la table de cuisson soit à la même hauteur que le plan de travail et à ce que l'appareil ne glisse pas.

3. Vissez les attaches de retenue fournies sur le plan de travail et avec précaution sur l'appareil.

4. N'utilisez pas de tournevis électrique.
   → Fig. 15

5. En cas de plans de travail carrelés, étanchéifier les joints du carrelage avec un joint en silicone.

6. Avant de sceller les joints, effectuer un test fonctionnel correspondant.

7. Sceller l'interstice tout autour à l'aide d'un silicone approprié et résistant à la chaleur, par exemple Novasil® S70 ou Ottoseal® S70.

8. Lisser le joint à l'aide d'un agent lissant recommandé par le fabricant. Respecter les conseils relatifs au silicone.
9. Faire fonctionner l'appareil uniquement lorsque le silicone est entièrement sec. Le séchage dure au moins 24 heures et la durée dépend de la température ambiante.
10. Vous pouvez vous procurer une colle silicone appropriée auprès de notre service client.
    → Fig. 16

√ Attention! L'utilisation de silicone non approprié peut entraîner des décolorations durables sur les plans de travail en marbre naturel.

Remarque : Ne pas plier ou coincer le câble de raccordement et l'éloigner d'arêtes coupantes et d'éléments chauds.

Branchement de l'appareil

Condition : Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1. Procéder au raccordement uniquement selon le schéma de raccordement :

→ Fig. 17, → Fig. 18
- BN : marron
- BU : bleu
- GN/YE : jaune et vert
- BK : noir
- GY : gris

Remarque : Selon le type de raccordement, vous devez modifier éventuellement les bornes fournies par l'usine. Pour ce faire, vous devez éventuellement raccourcir les bornes et enlever la matière isolante pour utiliser une borne reliant deux câbles.

1. Vérifier l'état de fonctionnement : si l'affichage de l'appareil U400 E3510 apparaît cela signifie qu'il n'est pas correctement raccordé. Débrancher l'appareil de l'alimentation secteur et vérifier le branchement du câble d'alimentation au réseau électrique.

Combinaisons spéciales

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

→ Fig. 19

Démonter l'appareil

ATTENTION!

Les outils risquent endommager l'appareil.

▶ Ne jamais extraire l'appareil en faisant levier.

1. Débrancher l'appareil du réseau électrique.
2. Le cas échéant, retirez les ancrages de fixation.
3. Retirez le joint en silicone le long de la table de cuisson à l'aide d'un outil approprié.
4. Faire sortir la table de cuisson en la poussant par le bas.
