Produkttyp	Induktionskochfeld
Marke	Junker
Modell	JI48HT18
Stromversorgung	220-240 V / 380-415 V, 2N~ oder 1N~ (je nach Konfiguration)
Schutzklasse	I
Kochzonenart	Induktion
Anzahl Zonen	In der Anleitung nicht angegeben
Oberflächenmaterial	Glaskeramik
Befestigung	Mitgelieferte Halteklammern
Netzkabel	Bis zu 2,20 m (über Kundendienst erhältlich)
Belüftung	Erforderlich – hinterer Abstand ≥ 20 mm
Möbelbeständigkeit	Mindestens 90 °C
Abstand zur Dunstabzugshaube	Gemäß den Anweisungen der Dunstabzugshaube
Kompatibilität mit Backofen	Mindestabstand von 5 mm zwischen Kochfeld und Backofen
Magnetschutz	Dauermagnete – Abstand ≥ 10 cm für elektronische Implantate
Dichtsilicone	Hitzebeständig (z.B. Novasil® S70 oder Ottoseal® S70)
Mitgeliefertes Zubehör	Netzkabel, Halteklammern, Silikondichtung
Kundendienst	Kundendienst für längere Kabel oder Reparaturen kontaktieren
Garantie	Nicht fachgerechte Installation führt zum Garantieverlust

Häufig gestellte Fragen - JI48HT18 Junker

Wie installiere ich das Kochfeld?

Die Installation muss von einem autorisierten Fachmann durchgeführt werden. Befolgen Sie die Installationsanleitung für den elektrischen Anschluss und den Ausschnitt der Arbeitsplatte. Sorgen Sie für ausreichende Belüftung.

Was tun, wenn die Anzeige U400 E3510 anzeigt?

Dieser Fehlercode bedeutet, dass das Gerät falsch angeschlossen ist. Trennen Sie es vom Netz und überprüfen Sie die Verkabelung gemäß dem Anschlussplan.

Kann ich das Kochfeld über einem Backofen installieren?

Ja, sofern ein Mindestabstand von 5 mm zwischen Kochfeld und Backofen eingehalten wird. Wenn der Backofen einer anderen Marke ist, verwenden Sie eine Dampfschutzplatte aus Holz.

Welchen Abstand zur Dunstabzugshaube muss ich einhalten?

Halten Sie den in der Montageanleitung der Dunstabzugshaube angegebenen Mindestabstand ein.

Wie reinige ich die Glaskeramik-Oberfläche?

Verwenden Sie einen speziellen Glaskeramikreiniger und ein weiches Tuch. Vermeiden Sie scheuernde Schwämme.

Was tun bei einer Störung?

Kontaktieren Sie den Junker-Kundendienst. Versuchen Sie nicht, das Gerät selbst zu reparieren.

Kann ich ein Verlängerungskabel verwenden?

Nein, verwenden Sie nur das mitgelieferte Netzkabel. Für ein längeres Kabel wenden Sie sich an den Kundendienst.

Welche Arbeitsplatten sind geeignet?

Arbeitsplatten aus Marmor, Naturstein, Kunststoff oder Massivholz (mit Zustimmung des Herstellers) sind geeignet, sofern sie mindestens 90 °C standhalten.

Gibt es Risiken für Träger elektronischer Implantate?

Ja, das Gerät enthält Dauermagnete. Halten Sie einen Mindestabstand von 10 cm zu Implantaten (Herzschrittmacher, Insulinpumpen) ein.

Kann ich das Gerät selbst reparieren?

Nein, alle Eingriffe müssen von einem autorisierten Fachmann durchgeführt werden. Unbefugtes Öffnen führt zum Garantieverlust.

BEDIENUNGSANLEITUNG JI48HT18 Junker

B B < 20 20≤ B ≤ 30 B > 30

15

$$ - B U: A z u l $$

$$ - \text { GN / YE: Verde y amarillo } $$

$$ - \text { BK: Negro } $$

$$ - \mathrm{GY:Gris} $$

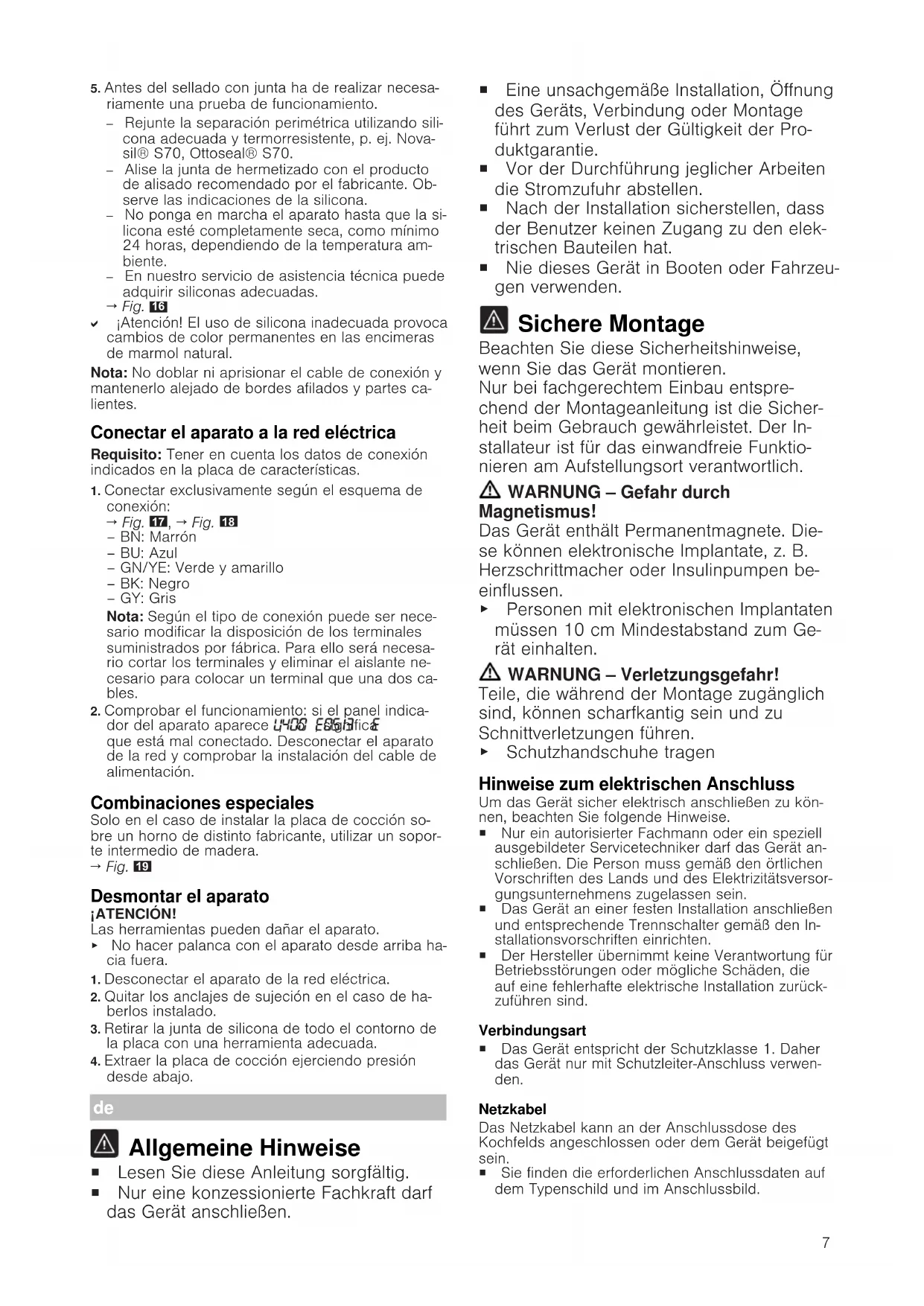

■ Lesen Sie diese Anleitung sorgfältig.
- Nur eine konzessionierte Fachkraft darf das Gerät anschließen.

• Eine unsachgemäße Installation, Öffnung des Geräts, Verbindung oder Montage führt zum Verlust der Gültigkeit der Produktgarantie.
  ■ Vor der Durchführung jeglicher Arbeiten die Stromzufuhr abstellen.
• Nach der Installation sicherstellen, dass der Benutzer keinen Zugang zu den elektrischen Bauteilen hat.
• Nie dieses Gerät in Booten oder Fahrzeugen verwenden.

Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.

WARNUNG – Gefahr durch

Magnetismus!

Das Gerät enthält Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen beeinflussen.

▶ Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten.

WARNUNG – Verletzungsgefahr!

Teile, die während der Montage zugänglich sind, können scharfkantig sein und zu Schnittverletzungen führen.

▶ Schutzhandschuhe tragen

Hinweise zum elektrischen Anschluss

Um das Gerät sicher elektrisch anschließen zu können, beachten Sie folgende Hinweise.

• Nur ein autorisierter Fachmann oder ein speziell ausgebildeter Servicetechniker darf das Gerät anschließen. Die Person muss gemäß den örtlichen Vorschriften des Lands und des Elektrizitätsversorgungsunternehmens zugelassen sein.
• Das Gerät an einer festen Installation anschließen und entsprechende Trennschalter gemäß den Installationsvorschriften einrichten.
  ■ Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zurückzuführen sind.

Verbindungsart

Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden.

Netzkabel

Das Netzkabel kann an der Anschlussdose des Kochfelds angeschlossen oder dem Gerät beigefügt sein.

■ Sie finden die erforderlichen Anschlussdaten auf dem Typenschild und im Anschlussbild.

- Nur das Anschlusskabel verwenden, das mit dem Gerät mitgeliefert oder vom Kundendienst geliefert ist. Falls Sie ein längeres Kabel benötigen, den Kundendienst kontaktieren. Anschlussleitungen bis zu 2,20 m Länge sind verfügbar.

Hinweise zu Einbaumöbeln

• Sie können das Induktionskochfeld nur über Schubladen oder Backöfen mit Gebläselüftung installieren. Keine Kühlschränke, Geschirrspüler, unbelüftete Backöfen oder Waschmaschinen unter dem Kochfeld installieren.
  ■ Sicherstellen, dass das Einbaumöbel mindestens bis 90 °C hitzebeständig ist.

Arbeitsplatte

Die Empfehlungen des Arbeitsplattenherstellers beachten.

■ Eben, waagrecht, stabil.
■ Die Arbeitsplatte, in die Sie das Gerät einbauen, muss Belastungen von ca. 60 kg standhalten.
■ Bei dünnen Arbeitsplatten ein hitzebeständiges und feuchtigkeitsbeständiges Verstärkungsmaterial verwenden.
■ Die Ebenheit des Kochfelds erst überprüfen, wenn es eingebaut ist.
■ Sie können das Gerät in folgende temperaturbeständige und wasserdichte Arbeitsplatten einbauen:
– Arbeitsplatten aus Marmor, Naturstein.
- Arbeitsplatten aus Kunststoff.
- Arbeitsplatten aus Massivholz nur in Abstimmung mit dem Hersteller der Arbeitsplatte, Ausschnittkanten versiegeln.
- Bei anderen Arbeitsplatten nur mit Zustimmung des Herstellers der Arbeitsplatte.
■ Um das Gerät zu nivellieren, keine Stützen an einzelnen Stellen verwenden.
■ Die Ausschnittarbeiten an der Arbeitsplatte muss ein Fachbetrieb gemäß Einbauskizze vornehmen. Die Schnittkante muss sauber und präzise sein, da sie auf der Oberfläche sichtbar ist. Die Schnittkanten mit einem entsprechenden Reinigungsmittel säubern und entfetten.

Dunstabzugshaube

■ Der Abstand zwischen der Dunstabzugshaube und dem Kochfeld muss mindestens dem Abstand entsprechen, der in der Montageanleitung für die Dunstabzugshaube angegeben ist.

Vorbereitung der Einbaumöbel

1. Den Möbelausschnitt gemäß der Einbauskizze anzeichnen.
2. Sicherstellen, dass der Winkel der Schnittfläche zur Arbeitsplatte 90° beträgt.
   → Abb. 1
3. Nach den Ausschnittarbeiten die Späne entfernen..
4. Die Schnittflächen hitzebeständig versiegeln.

Lüftung

Um eine korrekte Funktion des Geräts zu garantieren, muss das Kochfeld angemessen belüftet sein. Die Lüftung im unteren Bereich des Geräts benötigt eine ausreichende Frischluftzufuhr. Deshalb bei Bedarf die Möbel zu diesem Zweck anpassen.

1. Einen Mindestabstand zwischen Möbelrückseite und Küchenwand einhalten.

→ Abb. 2

1. Eine Öffnung oben an der Rückseite des Möbels freihalten.

→ Abb. 3

1. Falls der Mindestabstand von 20 mm an der Rückseite des Möbels nicht gegeben ist, an der Unterseite eine Öffnung anlegen.
   → Abb. 4
2. Falls das Möbelstück innen nicht breiter als 780 mm ist, Einschnitte an den Seitenwänden vornehmen.
   → Abb. 5
3. Den unteren Sockel nicht hermetisch abschließen.

Hinweis: Wenn Sie das Gerät in einer Kochinsel oder an einem anderen, nicht beschriebenen Platz einbauen, eine angemessene Belüftung des Kochfelds sicherstellen.

Einbau über Schublade

■ Um eine gute Lüftung zu gewährleisten, muss der Abstand zwischen der Oberfläche der Arbeitsplatte und dem oberen Bereich der Schublade 70 mm betragen.
→ Abb. 6

Einbau über Backofen

■ Um eine gute Belüftung zu gewährleisten, muss der Abstand zwischen der Oberseite der Arbeitsplatte und der Oberfläche der Backofenfront 30 mm und der Mindestabstand zwischen Backofen und Kochfeld 5 mm betragen.
In der Montageanleitung für den Backofen nachschlagen, falls Sie den Abstand zwischen Kochfeld und Backofen vergrößern müssen.
→ Abb. 7

Netzkabel in die Anschlussdose verlegen

Voraussetzung: Bei Geräten ohne ein vormontiertes Netzteil.

1. Das Kochfeld umdrehen und auf dem Boden der Verpackung, einem Tuch oder einer anderen Oberfläche ablegen, um Kratzer zu vermeiden.
   → Abb. 8

2. Den Deckel der Anschlussdose mithilfe eines Schraubenziehers anheben.

→ Abb. 9

1. Die Befestigungsschraube lösen und die Schlauchschelle mithilfe eines Schraubenziehers anheben.

→ Abb. 10

1. Nur gemäß Abbildung an der Anschlussdose anschließen:

→ Abb. 11
- BN: Braun
- BU: Blau
- GN/YE: Gelb und Grün
- BK: Schwarz
- GY: Grau

Hinweis: Wenn Sie den Anschluss gemäß dem Anschlussdiagramm 2L/2N vornehmen, die Anordnung der Brücken dem Diagramm entsprechend ändern.

1. Nach dem Kabelanschluss die Schrauben an der Anschlussdose ordnungsgemäß festziehen.

2. Das Netzkabel mit der Schlauchschelle befestigen und die Befestigungsschraube festziehen.

→ Abb. 12

1. Die Kabel in den mittleren Bereich der Anschlussdose verlegen. Den Deckel der Anschlussdose schließen.

2. Wenn das Netzkabel mit der Schublade interferiert, das Kabel mit dem beigefügten Kabelbinder an der Unterseite des Kochfelds befestigen.

→ Abb. 13

Kochfeld einsetzen

1. Das Klebeband auf dem Absatz der Arbeitsplatte anbringen. → Abb. 14
2. Das Kochfeld in den Ausschnitt einsetzen.
3. Darauf achten, dass das Kochfeld auf derselben Höhe wie die Arbeitsplatte ist und das Gerät nicht verrutscht.

- Die mitgelieferten Halteklammern an der Arbeitsplatte und vorsichtig am Gerät festschrauben.

- Keine elektrischen Schraubenzieher verwenden. → Abb. 15

1. Bei gefliesten Arbeitsplatten die Fliesenfugen mit Silikonkautschuk abdichten.

2. Vor dem Versiegeln der Dichtungen einen entsprechenden Funktionstest durchführen.

3. Den Spalt ringsum mit geeignetem und hitzebeständigem Silikon versiegeln, z. B. mit Novasil® S70, Ottoseal® S70.

4. Die Dichtfuge mit dem vom Hersteller empfohlenen Glättmittel glatt streichen. Die Hinweise zum Silikon beachten.
5. Das Gerät erst in Betrieb nehmen, wenn das Silikon vollständig getrocknet ist. Das Trocknen dauert mindestens 24 Stunden und die Dauer ist abhängig von der Umgebungstemperatur.
6. Sie können einen geeigneten Silikonkleber über unseren Kundendienst beziehen.
   → Abb. 16

Vorsicht! Durch die Verwendung von ungeeignetem Silikon können dauerhafte Farbveränderungen auf Arbeitsplatten aus Naturmarmor entstehen.

Hinweis: Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten und heißen Teilen fernhalten.

Gerät anschließen

Voraussetzung: Die Anschlussdaten auf dem Typenschild beachten.

1. Nur gemäß Anschlussdiagramm anschließen:

→ Abb. 17, → Abb. 18
- BN: Braun
- BU: Blau
- GN/YE: Gelb und Grün
- BK: Schwarz
- GY: Grau

Hinweis: Je nach Anschlussart müssen Sie eventuell die Anordnung der vom Werk gelieferten Klemmen verändern. Dafür müssen Sie eventuell die Klemmen kürzen und die Isolierung entfernen, um eine Klemme einzusetzen, die zwei Kabel verbindet.

1. Betriebsbereitschaft prüfen: Wenn in der Anzeige des Geräts 4408d605Escheir, ist es nicht richtig angeschlossen. Das Gerät von der Stromversorgung trennen und den Anschluss des Stromkabels an das Stromnetz prüfen.

Spezielle Kombinationen

Wenn Sie das Kochfeld über einem Backofen einer anderen Marke einbauen, einen Zwischenboden aus Holz verwenden.

→ Abb. 19

Gerät demontieren

ACHTUNG!

Werkzeuge können das Gerät beschädigen.

▶ Nie das Gerät von oben heraushebeln.
1. Das Gerät vom Stromnetz trennen.

1. Falls vorhanden, die Befestigungsverankerungen entfernen.
2. Die umlaufende Silikondichtung entlang des Kochfelds mit einem geeigneten Werkzeug entfernen.
3. Das Kochfeld von unten herausdrücken.
