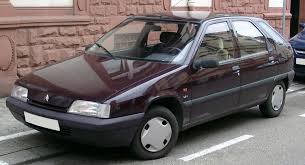

ZX - Voiture compacte CITROEN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques principales	Citroën ZX, berline compacte, disponible en versions essence et diesel.
Motorisation	Moteurs essence de 1.1L à 1.9L et moteurs diesel de 1.9L.
Transmission	Boîte manuelle à 5 vitesses ou automatique selon les modèles.
Dimensions approximatives	Longueur : 4,04 m, Largeur : 1,69 m, Hauteur : 1,42 m.
Poids	Environ 1 000 kg selon la version.
Capacité du réservoir	50 litres.
Consommation de carburant	Environ 6 à 8 L/100 km selon la motorisation.
Entretien et nettoyage	Vidange tous les 10 000 km, contrôle des niveaux, nettoyage des filtres.
Pièces détachées et réparabilité	Disponibilité des pièces sur le marché, réparabilité relativement facile.
Sécurité	Équipements de sécurité de base, airbags en option sur certains modèles.
Informations générales utiles	Modèle produit entre 1991 et 1998, bon rapport qualité/prix pour un véhicule d'occasion.

FOIRE AUX QUESTIONS - ZX CITROEN

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord la batterie, assurez-vous qu'elle est chargée et que les câbles sont bien connectés. Si le problème persiste, vérifiez le démarreur et le circuit d'alimentation en carburant.

Comment résoudre un problème de surchauffe du moteur ?

Vérifiez le niveau de liquide de refroidissement. Si le niveau est bas, remplissez-le. Assurez-vous également que le radiateur et le thermostat fonctionnent correctement.

Que faire si les freins ne répondent pas correctement ?

Vérifiez le niveau de liquide de frein. Si le niveau est correct, faites inspecter les plaquettes et les disques de frein par un professionnel.

Comment résoudre des problèmes de direction ?

Vérifiez le niveau de liquide de direction assistée. Si le niveau est bas, remplissez-le. Si le problème persiste, consultez un mécanicien pour une inspection approfondie.

Que faire si le tableau de bord ne s'allume pas ?

Vérifiez le fusible du tableau de bord. Si le fusible est grillé, remplacez-le. Si le problème continue, il pourrait y avoir un problème électrique plus sérieux.

Comment résoudre des problèmes de climatisation ?

Vérifiez le niveau de gaz réfrigérant dans le système de climatisation. Si le niveau est bas, il peut être nécessaire de recharger le système. Faites inspecter le compresseur et les filtres si le problème persiste.

Que faire si des voyants d'avertissement s'allument sur le tableau de bord ?

Consultez le manuel du propriétaire pour comprendre la signification des voyants. Si un voyant rouge s'allume, il est conseillé de s'arrêter immédiatement et de faire vérifier le véhicule par un professionnel.

Comment résoudre des problèmes d'éclairage ?

Vérifiez d'abord les ampoules pour voir si elles sont grillées. Si toutes les ampoules fonctionnent, vérifiez le circuit électrique et les fusibles associés à l'éclairage.

Que faire si la transmission patine ?

Vérifiez le niveau d'huile de transmission. Si le niveau est bas, ajoutez de l'huile. Si le problème persiste, il est recommandé de faire inspecter la transmission par un professionnel.

Comment résoudre des problèmes de suspension ?

Si vous ressentez des vibrations ou des bruits, vérifiez les amortisseurs et les ressorts à l'arrière. Faites inspecter le système de suspension par un mécanicien si nécessaire.

MODE D'EMPLOI ZX CITROEN

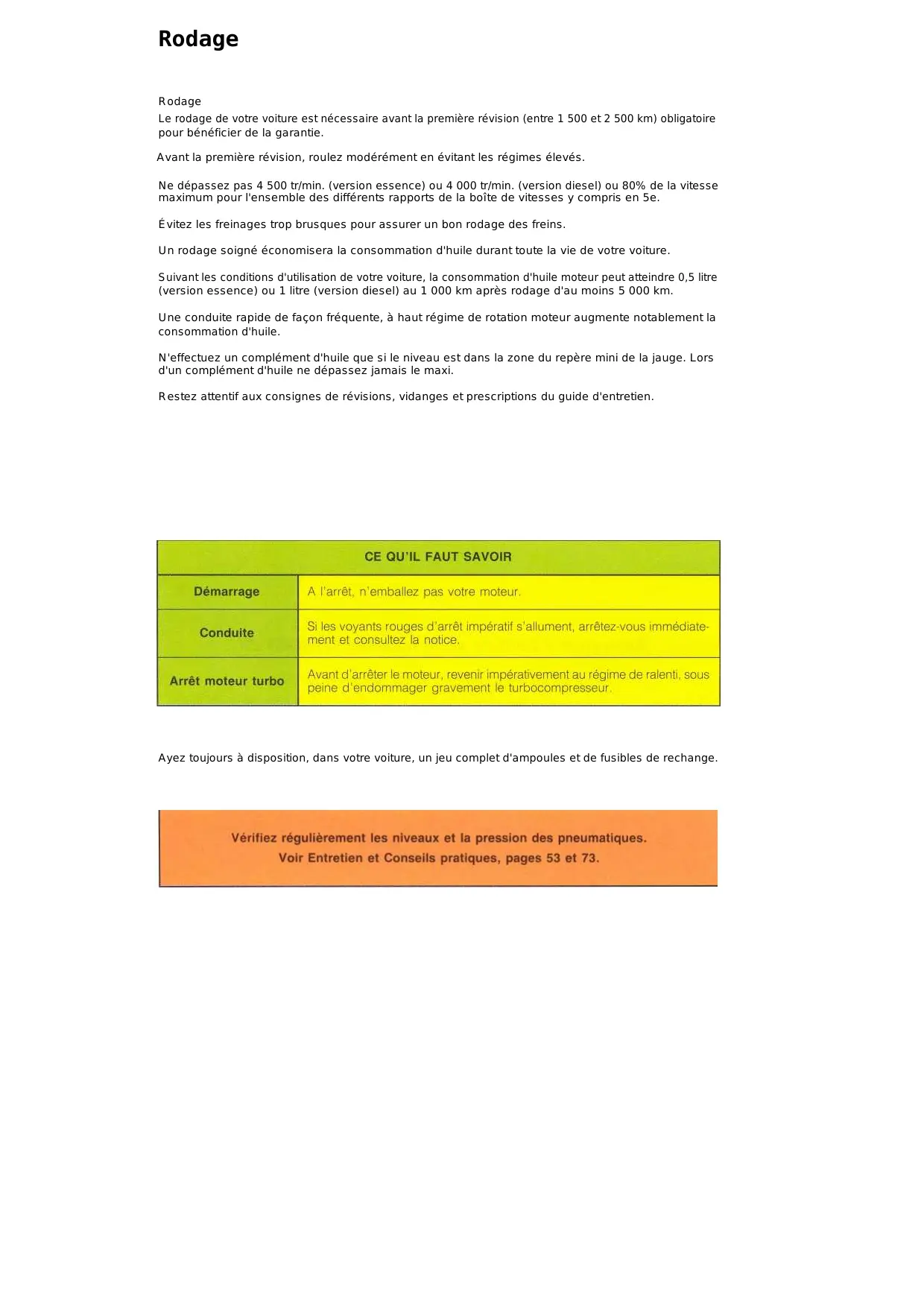

Le rodage de votre voiture est nécessaire avant la première révision (entre 1 500 et 2 500 km) obligatoire pour bénéficier de la garantie.

Avant la première révision, roulez modérément en évitant les régimes élevés.

Ne dépassez pas 4500 tr/min. (version essence) ou 4000 tr/min. (version diesel) ou 80% de la vitesse maximum pour l'ensemble des différents rapports de la boîte de vitesses y compris en 5e.

Évitez les freinages trop brusques pour assurer un bon rodage des freins.

Un rodage soigné économisera la consommation d'huile durant toute la vie de votre voiture.

Selon les conditions d'utilisation de votre voiture, la consommation d'huile moteur peut atteindre 0,5 litre (version essence) ou 1 litre (version diesel) au 1 000 km après rodage d'au moins 5 000 km.

Une conduite rapide de façon fréquente, à haut régime de rotation moteur, augmente notablement la consommation d'huile.

N'effectuez un complément d'huile que si le niveau est dans la zone du repère mini de la jauge. Lors d'un complément d'huile, ne dépassez jamais le maxi.

Restez attentif aux consignes de révisions, vidanges et prescriptions du guide d'entretien.

CE QU'IL FAUT SAVOIR
Démarrage	A l'arrêt, n'embaïez pas votre moteur.
Conduite	Si les voyageants rouges d'arrêt impératif s'allument, arrêtez-vous immédiatelment et consultez la notice.
Arrêt moteur turbo	Avant d'arrêter le moteur, revenir impérativement au régime de ralentit, souspeine d'endommager gravement le turbocompresseur.

Ayez toujours à disposition, dans votre voiture, un jeu complet d'ampoules et de fusibles de rechange.

Vérifiez régulièrement les niveaux et la pression des pneumatiques.

Voir Entretien et Conseils pratiques, pages 53 et 73.

Catalyseur 4

Découvrir sa voiture 5

Conduite 35

Confort 43

Entretien 53

Conseils pratiques 73

Caractéristiques techniques 99

Index alphabétique 108

CITROEN ASSISTANCE 115116

Catalyseur

Attention: Le catalyseur est un organe délicat. Respectez les consignes ci-dessous: Les gaz d'échappement sont très chauds, éloignez toute personne de leur sortie.

1 - Utilisez impérativement de l'essence sans plomb. 2 - N'ajoutez pas d'additif dans le carburant. 3 - N'ajoutez pas d'additif dans l'huile de lubrification moteur. 4 - En présence de difficultés de démarrage à froid, consultez rapidement un atelier CITROën. 5 - En présence d'à-coups d'allumage en fonctionnement, consultez un atelier CITROEN. 6 - Ne coupez le contact d'allumage qu'au ralenti (moteur chaud). 7 - Respectez la périodicité des services, selon le guide d'entretien. 8 - Ne tirez et ne poussez jamais le véhicule pour le mettre en marche car son fonctionnement irrégulier peut endommager le catalyseur. 9 - Évitez de tomber en panne d'essence. 10 - Évitez de laisser le moteur tourner très longtemps à son régime de ralenti, véhicule stationné. 11 - Ne stationnez ou ne circulez pas sur des matières facilement inflammables (Catalyseur très chaud).

Carburants préconisés : voir page 9.

Le carburant avec plomb détruit le catalyseur et peut provoquer d'autres dégradations importantes.

Suivant version ou pays

Clé principale

Permet d'actionner les serrures des portes, de la porte de coffre, de la boîte à gants, de déverrouiller la direction, la mise du contact et le bouchon du réservoir à carburant.

Verrouillage centralisé électrique.

La clé permet à partir de la porte conducteur ou passager, la condamnation et la décondamnation des quatre portes et du coffre.

Si l'une des portes avant est ouverte, le verrouillage centralisé ne s'effectue pas.

Télécommande à infrarouge

Commande le verrouillage et le déverrouillage des serrures de portes et de la porte de coffre.

Orientez le faisceau de la télécommande vers le récepteur situé sur la console de pavillon. Appuyez d'une impulsion sur la touche A. En cas de non fonctionnement, reprenez l'impulsion.

Version équipée de l'alarme anti-effraction : voir pages 84-85

Attention : une pression sur la touche A déclenche l'impulsion de commande. Il est inutile de maintenir cette pression. La télécommande n'agit pas face à la voiture pendant l'impulsion, un témoin lumineux rouge indique que les piles sont suffisamment chargées, (changement des piles, voir page 85).

Conseil

Notez soigneusement les numéros des clés et de la télécommande.

En cas de perte, le réseau CITROën pourra vous fournir rapidement de nouvelles clés.

Suivant

Ouverture de l'extérieur

Pour déverrouiller une des serrures de porte avant, tournez la clé ou déverrouillez avec la télécommande.

Soulevez la poignée vers vous.

Ouverture de l'intérieur

Tirez la palette vers vous, porte verrouillée ou non.

Verrouillage de l'intérieur

La tirette de la porte conducteur permet, en l'abaissant, de commander le verrouillage centralisé électrique lorsque les portes avant sont fermées.

Sur les autres portes, la tirette n'agit que sur la porte concernée.

Sécurité enfants

En position basse, elle interdit l'ouverture, de l'intérieur, de chacune des portes arrêté.

Ce dispositif est indépendant du système de verrouillage centralisé.

5 portes

3 portes

Porte-de-coffre

Déverrouillage à l'aide de la commande de verrouillage centralisé ou de la clé. Enlevez le bouton pouvoir et soulevez la porte de coffre.

Pour fermer, abaissez la porte de coffre en utilisant la poignée de préhension située sur le garnissage intérieur du volet et appuyez en fin de course.

Capot moteur

Tirez vers vous la manette rouge placée sous la planche de bord.

Soulevez la palette située sous le bord du capot puis levez.

Placez la béquille selon schéma.

Pour fermer

Replacez la béquille dans son logement en appuyant.

Abaissez le capot et l'chez-le en fin de course.

Vérifiez le bon verrouillage.

Suivant

Bouchon à clé

Tournez la clé d'un quart de tour pour ouvrir ou fermer.

Capacité du réservoir : 54 litres.

En cas de remplacement du bouchon, veillez à ce qu'il soit du même type : (étanche).

Qualité des carburants

Automobiles CITROEN cherche à conférer à ses moteurs non seulement les meilleures performances associées à une consommation minimum, mais aussi une assurance de longévité des performances et de l'agrément de conduite.

La qualité du carburant utilisé influence directement ces paramètres. Les constructeurs dont Automobiles CITROEN ont été amenés à consigner dans un cahier des charges les caractéristiques définissant les carburants et les adaptations aux moteurs actuels.

L'emploi des carburants conformes à ce cahier des charges des constructeurs automobiles vous permettra donc de mieux apprécier les qualités dynamiques de votre véhicule.

Une étiquette collée à l'intérieur de la trappe de remplissage vous indique les carburants autorisés ou interdits. Les carburants interdits sont barrés d'une croix.

DIESEL

Appui-tête

Réglables suivant version. Pour les déposer, tirez vers le haut.

Maintien latéral

Tournez la molette côté intérieur.

Maintien lombaire

version:

Tournez la molette.

Inclinaison du dossier (commande manuelle)

Tournez la commande et régalez

l'inclinaison du dossier.

Soulevez la barre de commande et régalez dans la position voulue.

Rehausse siège conducteur

Commandée par un levier télescopique.

Tirez le bouton de préhension, la commande s'allonge pour diminuer l'effort de manœuvre.

Basculez le levier vers l'avant ou l'arrière.

Sièges chauffants

Le ou les interrupteurs de commande sont situés sur la planche de bord (voir page 24).

• Suivant version ou pays.

Appui-tête

Réglables suivant version. Pour les déposer, tirez vers le haut.

Maintien latéral

Tournez la molette côté intérieur.

Accès places arrière

Soulevez la commande, le dossier bascule et le siège glisse vers l'avant.

L'ensemble reprendra sa position initiale.

Maintien lombaire

Tournez la molette.

Inclinaison du dossier (commande manuelle)

Levez la commande et régalez l'inclinaison du dossier.

Rehausse siège conducteur

Commandée par un levier télescopique.

Tirez le bouton de préhension, la commande s'allonge pour diminuer l'effort de manœuvre.

Basculez le levier vers l'avant ou l'arrière.

Soulevez la barre de commande et régalez dans la position voulue.

Sièges chauffants

Le ou les interrupteurs de commande sont situés sur la planche de bord (voir page 24).

Les ceintures sont adaptables aux enfants de moins de 10 ans, installés sur un siège réhausseur d'un modèle homologué et conforme à la réglementation.

Si vous utilisez un équipement spécial infant à fixer aux brins des ceintures, il est impératif que les retenues soient montées banquette positionnée au maxi. arrière.

Pour régler en hauteur les ceintures de sécurité avant, faites coulisser leur fixation supérieure en abaisant le bouton 1 et en prenant appui sur la boucle.

Pour boucler les ceintures de sécurité

• Tirez la sangle sans à-coups pour ne pas bloquer la ceinture, puis insérer l'embout dans le boîtier de verrouillage pour le boucler.

Pour déboucler les ceintures de sécurité

• appuyez sur le bouton rouge situé sur le côté du boîtier de verrouillage.

NOTA: Les ceintures de sécurité avant sont équipées d'un bloqueur de sangle, qui permet d'augmenter l'efficacité de celles-ci en cas de choc. Vérifiez régulièrement le bon état des sangles, des attaches de ceintures et de leur point d'ancrage, particulièrement après un choc (en cas de remplacement, utilisez des pièces de référence identique. Ne modifiez pas le montage).

MOYENS De retenues complementairs

Deux systèmes indépendants équipent votre voiture pour améliorer votre protection en cas de choc frontal violent.

Prétentionneurs de ceintures avant

Ce système ne peut fonctionner que si le contact est mis.

Les ceintures de sécurité avant sont équipées d'un détecteur qui, en cas de choc ou décélération brusque, déclenche un prétentionneur pyrotechnique qui accroît la retenue des occupants (claquement et léger dégagement de fumée non toxique).

Après déclenchement du système pyrotechnique des ceintures de sécurité, il est impératif de faire procéder à un changement et à une vérification par un atelier CITROËN.

Attention

Après un accident, faites vérifier les prétentionneurs.

Toute intervention sur le système est rigoureusement interdite en dehors du personnel qualifié du réseau CITROën.

Suivant l'équipement.

Protection des enfants *1

L'utilisation d'un moyen de retenue « homologué » est obligatoire pour le transport d'enfants de moins de 10 ans à toutes les places du véhicule équipées de ceintures de sécurité.

• Les conducteurs sont tenus d'utiliser des dispositifs homologués et adaptations à la tranche de poids/âge pour le transport des enfants de moins de 10 ans.

de 0 à 9 mois, soit moins de 9 kg (catégorie A)

porte-bébé utilisé dos à la route et lit-nacelle homologues.

de 9 mois à 3/4 ans, soit de 9 à 18 kg (catégorie B)

Siège baquet, à harnais ou à réceptacle face à la route, ou siège baquet à harnais utilisé dos à la route, homologués.

de 3 à 4 ans à 10 ans, soit plus de 15 kg (catégorie C ou D)

siège rehausseur combiné à la ceinture de sécurité, ou harnais homologués.

• Ils doivent impérativement respecter les prescriptions de montage du dispositif dans le véhicule.

La réglementation permet l'utilisation de dispositifs de sécurité installés dos à la route. Ceux-ci peuvent être utilisés à l'arrière et à l'avant.

En effet, il ne faut utiliser des sièges, couffins ou coussins prévus pour la maison. Seuls sont autorisés les dispositifs explicitement homologués pour le transport automobile.

Pour que vos enfants voyagent en toute sécurité, quel que soit leur age, CITROEN a testé dans notre voiture puis selectionné une gamme de dispositifs concus pour assurer une protection maximale en cas de choc.

Ils sont disponibles dans tous les points de vente CITROEN qui vous fournira documents et conseils.

Si vous utilisez un équipement special infant à fixer aux brins des ceintures, il est impératif que les retenues soient montées banquette positionnée au maxi arrière.

Pour la réglementation SUISSE et BELGE voir page 98

Coussin gonflable «Airbag»

Lors d’un choc frontal violent, le sac se gonfle instantanément, permettant d’amortir l’impact de la tête du conducteur sur le volant, puis se dégonfle (léger dégagement de fumée sans danger).

Le sac gonflable, sa réserve de gaz et le détecteur de choc sont montés dans le centre du volant.

L'Airbag ne peut fonctionner que si le contact est mis.

Témoin lumineux

Un témoin rouge, en bas du volant, s'allume 3 secondes à chaque mise du contact.

En cas de défaut, il clignote pendant 5 minutes puis reste allumé fixe. Dans ce cas ou s'il ne s'allume pas à la mise du contact, consultez au plus tôt un atelier CITROEN, le système n'est alors pas opérationnel.

L'Airbag ne se déclenchera pas en cas de choc non violent, latéral ou arrêté ou en tonneau.

Ne pas recouvrir le coussin de volant. En cas d'accident, faites vérifier l'Airbag.

Toute intervention sur le système Airbag, ou sur le volant est rigoureusement interdite en dehors du personnel qualifié du réseau CITROEN.

En cas de revente de votre véhicule, informez le nouveau propriétaire en lui remettant la présente notice d'emploi.

Le système Airbag devra être remplacé par le réseau CITROën, au plus tard, à la date indiquée sur l'étiquette collée sur le montant central (pied milieu) côté conducteur de votre voiture.

Pour maintenir le système en état de fonctionnement, il est indispensable que cette date soit respectée. Suivant équipement.

Le port de la ceinture de sécurité reste obligatoire. Quelle que soit l'équipement de votre voiture.

Banquette à réglage longitudinal

Comme les sièges avant, la banquette peut être avancée ou reculée.

Soulevez la commande puis manoeuvrez. (Débattement maxi : 18 cm.)

Un élément de plancher mobile accompagne le mouvement de l'assise.

La commande permet d'avancer graduellement la banquette, passagers assis.

Suivant

Banquette à dossier réglable

Pour votre confort, le dossier est réglable en inclinaison. Il permet aussi une augmentation des dimensions du coffre. Agissez sur une des commandes latérales et bloquez selon les crans.

Avant toute manipulation

Rangez les ceintures de sécurité dans les emplacements prévus à cet effet sur le côté du dossier (voir schéma cl-contre) afin d’éviter toute déterioration des ceintures.

Le dossier de la banquette est rabattable en deux parties. Suivant version : Banquette arrière rabattable. Avant de basculer l'assise.

Pour éviter toute dépréciation des ceintures de sécurité;

Rangez-les sur les emplacements prévus à cet effet dans le dossier de la banquette (suivant le schéma ci-contre).

La banquette est rabattable en totalité ou en partie.

Assise

Tirez sur la sangle puis basculez l'assise vers l'avant contre les dossiers des sièges avant.

Dossier

Déplacez la commande centrale et basculez complètement vers l'avant.

Suivant version ou pays

Situés entre la tablette et le dossier modulable, ils doivent être décrochés au-delà d'une position limite de la banquette.

Pour libérer le ou les tendelets, tirez vers le haut sur les languettes.

Les tendelets peuvent être ensuite fixés sur le dossier de la banquette, engagez la tringle en A.

Suivant

Utilisez les quatre anneaux d'arrimage (masqués par la moquette) sur le plancher du coffre pour fixer vos charges.

Le tapis du coffre est facilement démontable afin de permettre le transport d'objets ou de matières salissantes.

Un filet (suivant équipement) permet de maintenir en place des objets ou des charges.

Cache-bagages'

Un tendelet à enrouleur permet de masquer l'intérieur du coffre.

Pour l'enrouler, soulevez légèrement les bords du tendelet puis accompagnez l'enroulement automatique.

Si nécessaire, pour le déposer, comprimez les extrémités de l'enrouleur et soulevez-le pour le décliper.

Rangement

Deux volumes de rangement sont aménagés dans les parois latérales du coffre.

Ouverture et fermeture par bouton 1/4 de tour.

Côté gauche

pour rangements divers.

Côté droit

Pour le rangement de la clé démonte-roue.

Suivant version.

Pour la déposer, décrochez les cordons puis les tendelets *, soulevez la partie arrière et tirez vers vous.

Pour la remise en place, effectuez les opérations en sens inverse.

Pour solidariser la tablette et le volet arrière, saisissez les cordons en A et fixez-les en B.

Suivant

Commande manuelle

Tournez la manivelle pour monter ou descendre les vitres du véhicule.

Commande électrique

Depuis le poste conducteur, les interrupteurs placés sur la porte permettent d'actionner les vitres avant du véhicule.

Côté passager - l'interrupteur permet d'actionner la vitre avant droite.

Attention

Par mesure de sécurité (enfants) retirez la clé de contact en quittant le véhicule même pour une courte durée.

Glace de custode

Pour travailler la vitre, tirez sur le levier et poussez la vitre.

Pour fermer, tirez et appuyez sur le levier pour verrouiller.

Suivant

Le volant peut être réglé en hauteur.

À l'arrêt, régalez-vous d'abord siège dans la position la plus adaptée.

Déverrouillez le volant en poussant la commande vers l'avant.

Ajustez la hauteur du volant puis verrouillez en tirant à fond vers vous la commande.

IMPORTANT: Ne régalez jamais le volant en roulant.

Rétroviseur intérieur

Position nuit anti-éblouissement.

Bascluez le levier.

Rétroviseurs extérieurs

Commande manuelle

De l'intérieur, réglez dans les quatre directions.

Le dégivrage des miroirs des rétroviseurs est couplé avec le désembuage électrique de la lunette arrière

Commande électrique

Rétroviseur côté passager

Réglez dans les quatre directions en agissant sur le bouton d'orientation.

suivant

1 Aérateur latéral gauche

2 Commandes

Feu de brouillard arrêté Feux de brouillard avant

3 Commandes

Avertisseur sonore

Eclairage

Clignotants

4 Combiné du tableau de bord

5 Commandes

Essuie-vitre avant Essuie-vitre arrière Lave-vitre

6 Commandes

Feux de détresse

Dégivrage lunette arrière

7 Emplacement autoradio

ou vide poches

8 Aérateurs centraux 9 Montre

10 Commandes de climatisation 11 Cendrier avant 12 Boîte à gants 13 Aérateur latéral droit 14 Cendrier arrière 15 Vide-poche 16 Frein à main 17 Levier de vitesses 18 Antidémarrage code 19 Allume-cigares 20 Commandes

• Rétroviseur électrique droit
• Air réfrigéré ou siège chauffant

26 Commandes

21 Antivol-contact 22 Ouverture capot moteur 23 Manette de réglage du volant 24 Boîte à fusibles 25 Rhéostat d'éclairage

Réglage des phares Sièges chauffants. Interrupteur d'alarme

27 Lecteur de carte 28 Commande toit ouvrant électrique 29 Récepteur de télécommande de verrouillage des portes 30 Plafonnier 31 Rétroviseur

Compteur kilométrique totalisateur Compteur journalier Appuyez sur le bouton pour remettre à zéro

Montre analogue

Mise à l'heure : tournez le bouton ou,

• Mettez le contact 2 - Appuyez sur le bouton, après une à deux secondes, l'aiguille des minutes se déplace lentement pour un réglage précis ou après cinq à dix secondes l'aiguille des minutes se déplace à grande vitesse pour un réglage rapide.

Témoin d'alerte de pression d'huile moteur

S'il s'allume en cours de route, arrêtez le moteur. Vérifiez le niveau, voir pages 54 à 65.

S'il reste allumé malgré un niveau correct, contactez l'atelier CITROEN le plus proche.

Témoin d'alerte de température d'eau

S'il s'allume, arrêtez-vous immédiatement, coupez le moteur, laissez-le refroidir avant de vérifier le niveau (le moteur-ventilateur doit continuer à fonctionner un certain

temps) en prenant les précautions indiquées pages 54 à 68. Après remise en route, si l'incident se reproduit, contactez l'atelier CITROën le plus proche.

Jauge carburant

Dès que le témoin de minis s'allume durablement, la réserve est d'environ 8 litres.

• Suivant

Compteur kilométrique totalisateur

Compte-tours

Ne dépassez pas la zone rouge. (En période de rodage, voir page 2.)

Compteur journalier Appuyez sur le bouton pour remettre à zéro

Jauge carburant

Dès que le témoin de minis s'allume durablement, la réserve est d'environ 8 litres.

Témoin d'alerte et indicateur de température d'eau

En temps normal, l'aiguille indique une température de 90 à 100°C.

Dans des conditions d'utilisation sévères, par ambiance chaude,

Elle pourra se rapprocher des repères rouges.

Si le témoin s'allume, arrêtez-vous immédiatement, coupez le moteur, laissez-le refroidir avant de vérifier le niveau (le motoventilateur doit continuer à fonctionner un certain temps) enivant les précautions indiquées pages 54 à 68.

Après remise en route, si l'incident se produit, contactez l'atelier CITROën le plus proche.

Suivant

Compte-tours

Ne dépassez pas la zone rouge. (En période de chargement, voir page 2.)

Compteur kilométrique totalisateur

Compteur journalier

Appuyez sur le bouton pour remettre à zéro

Silhouette véhicule

Signale

Portes mal fermées.

Jauge carburant

Dès que le témoin de réservoir vide s'allume durablement, la réserve est d'environ 8 litres.

Suivant

Compteur kilométrique totalisateur

Compte-tours

Ne dépassez pas la zone rouge. (En période de chargement, voir page 2.)

Compteur journalier Appuyez sur le bouton pour remettre à zéro

Test niveau d'huile temporisé et pression d'huile

À la mise du contact, s'allume, l'aiguille indique le niveau d'huile puis retourne à zéro, s'éteint. Puis moteur tournant, l'aiguille indique la pression d'huile.

Indicateur de température d'huile moteur

Dans des conditions d'utilisation sévères, par ambiance chaude, l'aiguille pourra se rapprocher des repères rouges. En aucun cas elle ne devra dépasser le

repère 150. Sinon ralentir et si nécessaire arrêtez le moteur et vérifiez le niveau d'eau. Voir pages 54 à 68.

Témoin d'alerte et indicateur de température d'eau

En temps normal, l'aiguille indique une température de 90 à 100°C.

Dans des conditions d'utilisation sévères, par ambiance chaude,

elle pourra se rapprocher des repères rouges. Si le témoin s'allume, arrêtez-vous immédiatement, coupez le moteur, laissez-le refroidir avant de vérifier le niveau (le motoventilateur doit continuer à fonctionner un certain temps) en suivant les précautions indiquées pages 54 à 68. Après remise en route, si l'incident se reproduit, contactez l'atelier CITROën le plus proche.

Jauge carburant

Dès que le témoin de réservoir vide s'allume durablement, la réserve est d'environ 8 litres.

• Suivant

Indicateur de direction

Côté gauche

Voir page 32.

Feux de position

Voir page 32.

Feux de croisement

Voir page 32.

Feux de route

Voir page 32.

Indicateur de direction

Côté droit

Voir page 32.

Préchauffage moteur diesel

Témoin usure plaquettes de frein avant

S'il s'allume lorsque vous appuyez sur la pédale de frein, faites les vérifier et remplacez-les si nécessaire.

Témoin pression d'huile moteur

S'il s'allume en cours de route, arrêtez le moteur, vérifiez le niveau, (voir pages 54 à 65).

S'il reste allumé malgré un niveau correct, alertez l'atelier CITROEN le plus proche.

Suivant

Système ABS

La capacité de fonctionnement de tous les éléments électriques essentiels de l'ABS est contrôlée par un

système de surveillance électronique avant et pendant le parcours. La lampe de contrôle de l'ABS s'allume lorsqu'on met le contact et doit s'éteindre après environ deux secondes. Si la lampe de contrôle ne s'éteint pas, cela signifie que l'ABS s'est déconnecté par suite d'une défaillance. De même, le fait que la lampe de contrôle s'allume pendant le parcours, montre que le système a reconnu une défaillance. Dans les deux cas le système normal de freinage reste efficace, comme sur un véhicule sans ABS. Toutefois, afin d'éviter l'apparition d'autres défauts aux conséquences non définies, l'ABS doit être examiné immédiatement dans une station service CITROEN. Sur routes glissantes (gravillons, neige, verglas, etc.), rouler prudemment reste impératif.

Témoin de frein de parking et niveau de liquide de freins

Indique que le frein est serré

ou mal desserre, ou que le niveau de liquide de freins est insuffisant.

Voir pages 54 à 66.

Témoin de niveau d'huile moteur

S'allume lors de la mise de la clé de contact dans la position M, avant démarrage du moteur : s'éteint après

2 ou 3 secondes. S'il clignote pendant 15 secondes environ, vérifier le niveau.

Voir pages 54 à 65.

Témoin charge batterie

Doit être éteint lorsque le moteur tourne. Peut s'allumer moteur au ralenti et doit s'éteindre dès que I'on

accélération. S'il s'allume en permanence, rejoignez l'atelier CITROEN le plus proche.

Témoin de marche moteur (autodiagnostic)

S'il clignote ou s'allume en cours de route, il indique un incident de fonctionnement.

fonctionnement du système d'injection ou d'allumage. Consultez rapidement un atelier CITROEN.

Accessioné electriques auxiliaries

Le circuit électrique de votre véhicule est conçu pour fonctionner avec les équipements de série ou des options.

Avant d'installer d'autres équipements ou accessoires électriques sur votre véhicule, consultez un point de vente CITROEN.

Certains accessoires électriques ou la façon dont ils sont montés peuvent avoir des effets néfastes sur le fonctionnement de votre véhicule, c'est-à-dire les circuits électroniques de commande, le circuit audio et le circuit de charge électrique.

CITROEN décline toute responsabilité pour les frais occasionnés par la remise en état de votre véhicule ou les dysfonctionnements résultant de l'installation d'accessoires auxiliaires non fournis et non recommandés par CITROEN et non installés selon les prescriptions de CITROEN, en particulier pour tout appareil dont la consommation dépasse 10 milliampères.

Suivant

technique et arrêt avec le volant. Sur autoroute, pour un dépassement ou un changement de file, appuyez sans enclencher.

Avertisseur sonore

Appuyez sur l'extrémité de la commande.

Avertisseur optique

Par impulsion en tirant vers vous.

L'appel optique est possible contact coupé.

Indicateurs de changement de direction

Gauche, vers le bas.

Droite, vers le haut.

Pour un changement de direction, enclenchez la commande au-delà du point de retour automat-

dépassement ou un changement de file, appuyez

Commande d'éclairage

Tous feux éteints

Tournez la commande vers l'avant.

Feux de position

Tournez la commande vers l'avant.

Croisement-route

Inversion des croisements/feux de route

Tirez la commande à fond vers vous pour inverser deux de croisement/feux de route.

Signal sonore des feux allumés

Se déclenche à l'ouverture d'une porte avant ou arrière, contact coupé, pour indiquer que les feux sont restés allumés. S'arrête à la fermeture des portes, à l'extinction des feux, ou à la mise du contact.

• Suivant

Réglage des projecteurs

En fonction de la charge de votre voiture, il est recommandé de corriger le faisceau des projecteurs.

Conducteur seul + passager avant.

1 Cinq places occupées. 2 Cinq places occupées + bagages ou conducteur seul + charge maxi sur l'arrière.

Ou selon équipement (Voir page 87.)

Feu de brouillard arrêté

Appuyez sur l'interrupteur, le témoin lumineux s'allume.

Le feu de brouillard arrière ne fonctionne

fonctionne que si les feux de croisement, antibrouillard avant ou de route sont allumés.

Feux de brouillard avant

Appuyez sur l'interrupteur, le témoin lumineux s'allume.

Les feux de brouillard avant ne fonctionnent que

feux de position

feux de croisement

feux de route allumés.

Conseil

Par temps clair, de jour comme de nuit, le feu de brouillard arrêté allumé est éblouissant. N'oubliez pas de l'éteindre dès qu'il n'est plus nécessaire.

Signal de détresse

Commande simultanément et en permanence les quatre indicateurs de changement de direction.

Ne l'utiliser qu'en cas de danger, pour un arrêt d'urgence ou pour une conduite dans des conditions inhabituelles.

Peut fonctionner avec contact coupé.

• Suivant version ou pays

Essuie-vitre avant

0 Arret

1 Balayage intermittent 2 Balayage normal 3 Balayage rapide 4 Balayage coup par coup Appuyez vers le bas

Lave-vitre avant

Tirez la commande vers vous. Déclenchez un balayage temporisé.

Lave-projecteurs

Couplés avec le lave-vitre avant. (Sauf deux éteints)

Essuie-vitre arrière 5

Tournez la manette vers l'avant, balayage intermittent.

Lave-vitre arrière 6

Tournez la manette vers l'avant, lavage et balayage.

Au relâcher : quatre balayages environ puis arrêt.

Désembuage électrique

Commande de désembuage électrique de la lunette arrêté (et des rétroviseurs).

Témoin lumineux de fonctionnement.

S'éteint automatiquement après 12 minutes environ pour éviter une consommation de courant excessive. Une impulsion interrupt le désembuage.

Une nouvelle impulsion le remet en fonctionnement pour 12 minutes.

Rétroviseurs dégivrants

Couplés avec le désembuage de la lunette arrière.

• Suivant

Antivol, contact, démarreur 36

Mise en route 37

Levier de vitesses 38-39

Antidémarrage codé 40

Verrouillage de l'antidémarrage codé 41

Frein de stationnement 42

Système ABS 42

Démarrage moteur froid

Ne touchez pas à l'accélérateur.

Actionnez le démarreur jusqu'à ce que le moteur tourne (pas plus de 10 secondes).

Pour des températures inférieures à 0°C, débrayez pendant l'action du démarreur pour faciliter la mise en route. Relâchez ensuite lentement la pédale d'embrayage.

Redémarrage (cas d'un moteur noyé)

En cas de difficultés de démarrage, il se peut que le moteur soit noyé par excédent de carburant.

Amenez lentement l'accélérateur à fond et maintenez-le ainsi sans bouger.

Patientez environ 30 secondes pour aérer les tubulures.

Actionnez le démarreur d’une façon continue (jusqu’à 10 secondes si nécessaire) et relâchez la clé dès le départ du moteur.

Ne relâchez progressivement l'accélérateur que lorsque le moteur est bien lancé

Note : En cas d'échec à la première tentative, attendez pendant 10 secondes en conservant l'accélérateur à fond, puis actionnez de nouveau le démarreur comme ci-dessus.

Démarrage moteur froid

Tournez la clé jusqu'à la position M (contact, préchauffage), attendre l'extinction du voyant de préchauffage. Puis actionnez le démarreur jusqu'au démarrage du moteur.

Pour des températures inférieures à 0°C, débrayez pendant l'action du démarreur pour faciliter la mise en route. Relâchez ensuite lentement la pédale d'embrayage.

Note : Pendant le démarrage, ne pas toucher l'accélérateur.

Redemarrage

Actionnez le démarreur - dans le cas où le moteur ne répondrait pas à la première sollicitation, recommencez l'opération en utilisant le préchauffage.

Dans tous les cas, si le moteur s'arrête ou ne répond pas à la première sollicitation, attendez quelques secondes avant d'actionner le démarreur.

Conseil

Ne faites pas tourner le moteur dans un local fermé.

Lever de vitesses de la boite manuelle

Marche arrière

Ne l'engagez jamais avant l'arrêt complet du véhicule.

Il est conseillé de décomposer le mouvement pour éviter le « craquement » de la vitesse.

Lever de sélection de la boîte automatique

Commande de déverrouillage

Chaque flèche correspond à un déverrouillage impératif obtenu en appuyant sur B.

La mise en route du moteur ne peut s'effectuer qu'en position P ou N.

Un dispositif de sécurité la rend impossible dans les autres positions.

• Suivant version

Utilisation de la boîte de vitesses automatique

Stationnement

Pour éviter le déplacement du véhicule à l'arrêt, positionner le sélecteur de vitesses sur P. Ne l'engager que lorsque la voiture est totalement immobilisée. Dans cette position les roues motrices sont bloquées. Assurez-vous du bon verrouillage du levier de vitesses dans cette position.

Marche arrière

Ne l'engager que lorsque la voiture est immobilisée, pied sur le frein.

Pour éviter un choc dans la transmission, ne pas accélérer instantanément après la sélection.

Point mort

Position conseillée à l'arrêt dans les encombrements.

Ne pas sélectionner cette position, même pour un court instant, lorsque la voiture roule.

Marche avant automatique

Position normale d'utilisation.

Les quatre rapports de la boîte de vitesses se sélectionnent automatiquement.

Pour certaines manœuvres (dépassement par exemple), il est possible d'obtenir une accélération maximale en appuyant à fond sur la pédale d'accélérateur, ce qui peut commander le passage sur un rapport inférieur.

Important

Le véhicule étant au point mort (N), l'enclenchement d'un rapport quelconque (R, A, 3, 2, 1) ne doit s'effectuer que moteur au ralenti, sous peine de destruction de la boîte.

Suggestions d'utilisation

Sélection automatique des seuls trois premiers rapports

Conduite soutenue sur routes sinueuses, traction caravane.

Sélection automatique des deux seuls premiers rapports

Traction caravane sur routes difficiles.

Verrouillage sur le seul premier rapport

Utilisation exceptionnelle sur fortes pentes en traction caravane sur ramps des prolongées à vitesse inférieure à 50 km/h.

Ne pas rétrograder manuellement sur le rapport inférieur au-dessus de 4000 tr/min.

Ce dispositif antivol permet le verrouillage de l'injection électronique après avoir programmé un code confidentiel de quatre chiffres.

Contact mis

Voyant vert allumé : démarrage possible,

Voyant rouge allumé : antidémarrage enclenché.

Pour permettre la mise en marche du moteur, il faut composer un code confidentiel à quatre chiffres : le voyant rouge s'éteint et le vert s'allume.

En cas d'erreur, recomposez le code de quatre chiffres après avoir coupé puis remis le contact.

En cas d'introductions successives de trois codes erronés de quatre chiffres, un verrouillage automatique du clavier s'établit pendant une minute.

À chaque appui sur une touche, le voyant vert clignote, accompagné d'un bip sonore.

Contact mis, si on tente de démarrer, alors que l'antidémarrage est enclenché, un bruitage permanent s'établit tant que l'on actionne le démarreur.

Première introduction du code

Contact mis

1 - Rentrez le code 0001. 2 - Appuyez sur la touche C. 3 - Rentrez votre code personnel de quatre chiffres. 4 - Appuyez sur la touche C pour valider. La confirmation se fait par quatre clignotements verts et oies sonores.

Modification du code

Contact mis

1 - Rentrez votre code déjà en mémoire. 2 - Appuyez sur la touche C. 3 - Rentrez le nouveau code de quatre chiffres. 4 - Appuyez sur la touche C pour valider. La confirmation se fait par quatre clignotements verts et quatre bips sonores.

Procédure de sécurité

Les deux codes (ancien et nouveau) restent valables jusqu'à ce que l'un des deux soit utilisé.

En cas de non confirmation coupez le contact, puis rétablissez-le et recommencez l'opération

Si plus de quatre chiffres ont été tapés avant d'avoir appuyé sur la touche C, seuls les quatre premiers chiffres seront mémorisés.

L'allumage simultané des voyants rouge et vert indique une mauvaise manipulation ou un problème de fonctionnement.

Coupez le contact puis rétablissez-le et recommencez l'opération. Si le problème persiste, consultez un atelier CITROën.

Mise en mode neutre

Ce mode est le seul possible qui puisse empêcher le verrouillage automatique en cas de contact coupé. Mettre le contact

1ère possibilité : Entrez votre code déjà en mémoire, puis appuyez sur la touche D/N (Différé/Neutre) pendant plus de 2 secondes

2e possibilité Procédez comme pour un changement de code en utilisant comme nouveau code 0000,

Pour sortir de ce mode, il faut, à la mise du contact, taper votre code confidentiel. Suivant version

Le verrouillage se fait automatiquement, contact coupé.

Dès la condamnation des portes ou dès l'ouverture de la porte conducteur.

Sinon, au plus tard, une heure après la coupure du contact.

Verrouillage différé

L'action sur la touche D/N (contact coupé) interdit le verrouillage de l'injection pendant une heure. Pendant ce laps de temps, il sera inutile de refaire le code pour démarrer.

Le verrouillage différé est signalé par un clignotement du témoin lumineux vert et par un sien sonore pendant 20 secondes après la coupure du contact.

Pour annuler le verrouillage différé, appuyez sur la touche D/N.

Identification

De l'extérieur du véhicule, on peut identifier l'état du système

• Verrouillage enclenché

Le témoin rouge s'allume en permanence pendant dix secondes après l'enclenchement du système puis clignote jusqu'à la prochaine remise du contact.

Verrouillage différé

Clignotement du témoin rouge au bout d'une heure jusqu'à la prochaine remise du contact.

Conseil

Lors de la remise du véhicule à un réparateur, pour éviter de communiquer ce code personnel, il est conseillé de revenir au code neutre (voir mise en mode neutre). Le code confidentiel reste alors en mémoire, il ne peut être changé que par celui qui le connait.

À la reprise du véhicule, contact mis, il suffit de réintroduire son code personnel pour revalider la fonction antidémarrage sans passer par la procédure de changement de code.

En cas de panne ou de coupure de batterie, le code confidentiel reste en mémoire.

Pour nettoyer le clavier, utilisez exclusivement de l'alcool.

Attention

EN CAS DE PERTE DU CODE CONFIDENTIEL, IL SERA NÉCESSAIRE DE FAIRE PROCÉDER PAR UN ATELIER CITROEN À UNE INTERVENTION IMPORTANTE.

Suivant

Frein secondaire et de stationnement

Le frein de stationnement est actionné en tirant sur la commande.

Pour le desserer, appuyez sur le bouton en tirant légèrement et rabattre totalement.

Le témoin s'allume si le frein à main est serré ou mal desseré, contact mis.

Système ABS' - antiblocage de roue

La capacité de fonctionnement de tous les éléments électriques essentiels de l'ABS est contrôlée par un système de surveillance électronique avant et pendant le parcours. La lampe de contrôle de l'ABS s'allume lorsqu'on met le contact et doit s'éteindre après environ deux secondes. Si la lampe de contrôle ne s'est pas éteinte, cela signifie que l'ABS s'est déconnecté par suite d'une défaillance. De même, le fait que la lampe de contrôle s'allume pendant le parcours montre que le système a reconnu une défaillance. Dans les deux cas, le système normal de freinage reste efficace, comme sur un véhicule sans ABS. Toutefois, afin d'éviter l'apparition d'autres défauts aux conséquences non définies, l'ABS doit être examiné immédiatement dans une station-service CITROën.

Sur routes glissantes (gravillons, neige, verglas, etc.), rouler prudemment reste nécessaire.

Suivant

Circulation d'air

Un comportement maximal est obtenu par une bonne répartition d'air dans l'habitacle à l'avant comme à l'arrière.

Entrée d'air

Veillez à la propreté de la grille d'entrée d'air et du collecteur (feuilles mortes, neige).

N'obstruez pas le passage sous les sièges avant pour permettre un chauffage efficace aux places arrière ni les extracteurs d'air à l'intérieur du coffre.

Il est conseillé de toujours conserver un certain débit d'air.

Aérateurs

Les aérateurs sont munis d'une molette permettant d'ouvrir ou fermer le débit d'air et d'une grille pour orienter le flux d'air (haut-bas, droite-gauche),

Suivant

Répartiteur

1 Réglage de la vitesse du pulseur d'air. 2 Réglage de la température d'air pulsé. 3 Répartiteur de débit d'air dans l'habitacle

Débit aux aérateurs

Débit vers les pieds

Débit vers les pieds et le pare-brise

Débit vers le pare-brise

Désembuage-dégivrage

Quelle que soit la position du répartiteur 3, les aérateurs sont alimentés en permanence, les fermer selon ce choix

Cette position permet de s'isoler de l'air extérieur en fermant les aérateurs.

Air réfrigéré

L'installation d'air réfrigéré ne fonctionne que si le moteur est en marche.

Agissez sur l'interrupteur situé sur la planche de bord. Témoin allumé = en fonctionnement.

Pour être efficace, l'installation d'air refroidi ne doit être utilisée que vitres fermées.

Air intérieur recyclé

Pour en augmenter l'efficacité par temps très chaud ou isoler l'habitacle d'odeurs désagréables, utilisez la position air recyclé intérieur et

Réglez la vitesse du pulseur 1 en tournant vers la gauche. Cette position doit être annulée dès que possible pour permettre le renouvellement de l'air dans l'habitacle.

Toutefois, si après un arrêt prolongé au soleil, la

température intérieure est très élevée, aérez l'habitat avec vitres ouvertes pendant quelques instants puis fermez les vitres.

Air extérieur

Admission d'air extérieur : réglez la vitesse du pulseur 1 en tournant vers la droite. Si au début vous souhaitez que la température de l'habitacle ne soit pas trop fraîche, agissez sur la commande 2 pour obtenir l'ambiance de confort désirable.

Désembuage accéléré

Mettez en marche l'air réfrigéré.

Placez la commande 1 sur air extérieur et au maximum.

Placez le répartiteur 3 sur désembuage.

Placez la commande 2 sur température maximum.

L'eau provenant de la condensation sur les parois du climatiseur peut s'évacuer par un trou prévu à cet effet : une flaque d'eau peut ainsi se former sous la voiture à l'arrêt.

Pour conserver une bonne étanchéité du compresseur, il est indispensable de le faire fonctionner au moins une fois par mois.

En cas de mauvais fonctionnement, mettez le système à l'arrêt et consultez un atelier CITROÉN.

Suivant version et équipement

Plafonniers version berline

Trois positions

Basculé vers l'arrière : éteint.

• Position médiane: allumage commande par l'ouverture des portes.. Basculé vers l'avant : allumage permanent.

Plafonnier arrêt version break

Trois positions

1 Éteint. 2 Allumage commandé par l'ouverture des portes. 3 Allumage permanent.

Spot de lecture

Sur la console de pavillon. Pour l'allumer, basculez-le à droite ou à gauche : position éteinte au milieu,

Éclairage de coffre

L'éclairage du coffre s'allume à l'ouverture de la porte de coffre.

• Suivant

Pare-soleil

Les pare-soleil orientables passager et conducteur comportent, selon version, un miroir occultable ou non. Rangement.

Rideau arrête

Saisissez le rideau par la languette et déroulez-le

Accrochez les extrémités de la tringle dans les crochets sur le pavillon.

Allume-cigares

Montre digitale

Mise à l'heure, appuyez sur les boutons

Gauche pour les heures

Droits : pour les minutes.

Appuyez et attendez quelques instants le déclenchement automatique.

Cendriers

Pour vider le cendrier, appuyez sur la languette et faites glisser l'ensemble cendrier vers vous.

Remontage

Repositionnez le déshumidificateur dans son logement en poussant.

Sur console arrière

Bascez le couvercle.

Pour vider, tirez l'ensemble vers vous en appuyant sur la languette.

Poignée de maintien et crochet porte-centre

Suvant version

Emplacement autoradio

Après l'ouverture du volet cache autoradio, retirez le boîtier vide-poche pour accéder au câblage et aux connexions permettant l'alimentation de l'autoradio, des haut-parleurs avant et arrière et l'é cable d'antenne.

Option autoradio : Voir la notice jointe dans la pochette des documents de bord.

Pose des haut-parleurs sur portières avant et arrière.

Haut-parleurs diamètre 130 mm

Déboîtez et tirez sur l'ensemble de la grille.

Rappel des positions et fonctions des fils

A1 : -.

A2.

A4: + Permanent.

A5-.

A6: (+) Lanternes.

A7: (+) Avec contact.

A8 : Masse.

B1: (+) Haut-parleur arrière droit.

B2 Haut-parleur arrière droit.

B3 Haut-parleur avant droit.

B4: (+) Haut-parleur avant droit.

B5: Haut-parleur avant gauche.

B6: (+) Haut-parleur avant gauche.

B7: Haut-parleur arrière gauche.

B8: Haut-parleur arrière gauche.

Version suivante

Découpez la moitié inférieure du panneau isolant d'étanchéité selon la prédécoupe.

Connectez et fixez le haut-parleur à l'aide des 3 vis, replacez la grille.

Sur les bas de porte, ou à la base du garnissage arrière (3 portes).

Procédez comme ci-dessus et fixez avec 4 vis.

Toit ouvrant électrique

Le toit peut, soit se soulever de l'arrière, soit s'ouvrir en coulissant en entraînant le rideau.

Rideau de toit ouvrant

Il peut être positionné manuellement : toit fermé ou arrêté soulevé.

Appuyez sur la fonction pour relever l'arrière du toit ouvrant, ou pour le fermer.

Appuyez sur la fonction pour abaisser l'arrière du toit ouvrant ou pour l'ouvrir.

Vérifications, contrôtres et niveaux	54 à 65
Matériel injection (diesel)	66
Précautions hivernales (diesel)	67
Niveaux	68-69
Mémento, lubrifiants	70
Entretien carrosserie	71
Entretien interieur	72

Réservoir lave-glace avant et arrêté

Capacité : voir page 69.

Pour une qualité optimale de nettoyage et pour votre sécurité, utilisez exclusivement les produits homologués par CITROEN. En cas de remplissage, versez lentement.

Remplissage d'huile moteur Qualité et capacité d'huile Voir pages 69-70.

Avant remplissage : sortie la jauge.

Complément de liquide de refroidissement

Moteur froid: Le niveau du liquide doit se situer entre les repères mini et maxi situés sur la boîte à eau.

Moteur chaud : Attendre 15 minutes ou que la température soit inférieure à 100°C et dévissez lentement le bouchon en se protégeant à l'aide d'un chiffon, par exemple, jusqu'au cran de sécurité pour faire tomber la pression.

Niveau : Voir page 68.

Complétez le niveau.

Si le complément est supérieur à 1 litre, faites vérifier le circuit de refroidissement par un atelier CITROEN.

N. B.: La nécessité de rajouter fréquemment du liquide indique une défaillance à faire contrôler au plus tôt.

Le renouvellement du liquide de refroidissement doit impérativement être fait par un atelier CITROËN.

Suivant

Liquide de freins Niveau Voir page 68.

Batterie Ref.: 12 V - L1 200.

Dépannage : Voir pages 82-83.

Filtre à air

Suivre les prescriptions du guide d'entretien.

Conseil

Attention, lors d'interventions sous le capot moteur, moteur chaud, même arrêté, le moto-ventilateur peut se mettre en marche à tout moment.

Jauge d'huile manuelle. Contrôlez sur sol horizontal, moteur arrêté depuis 0 minutes au moins.

Ne dépassez jamais le maximum.

Différence entre minimum et maximum : 1,4 litres.

Vérifiez régulièrement le niveau.

Suivant version

Conseil

Attention, lors d'interventions sous le capot moteur, moteur chaud, même arrêté, le motoventilateur peut se mettre en marche à tout moment.

Réserveoir lave-glace avant et arrière

Capacité : voir page 69.

Pour une qualité optimale de nettoyage et pour toute sécurité, utilisez exclusivement les produits homologués par CITROEN.

En cas de remplissage, versez lentement.

Direction assistée

Niveau. Voir page 68.

Complément de liquide de refroidissement

Moteur froid : Le niveau du liquide doit se situer entre les repères mini et maxi situés sur la boîte à eau.

Moteur chaud: Attendre 15 minutes ou que la température soit inférieure à 100°C et dévisser lentement le bouchon en se protégeant à l'aide d'un chiffon, par exemple, jusqu'au cran de sécurité pour faire tomber la pression.

Niveau : Voir page 68.

Complétez le niveau.

Si le complément est supérieur à 1 litre, faites vérifier le circuit de refroidissement par un atelier CITROën.

N. B.: La nécessité de rajouter fréquemment du liquide indique une défaillance à faire contrôler au plus tôt.

Le renouvellement du liquide de refroidissement doit impérativement être fait par un atelier CITROEN.

Liquide de freins

Niveau. Voir page 68.

Batterie Ref.: 12 V - L1 200.

Dépannage. Voir pages 82-83

Remplissage d'huile moteur Qualité et capacité d'huile Voir pages 69-70 Avant remplissage : sortie la jauge.

Jauge d'huile manuelle Contrôlez sur sol horizontal, moteur arrêté depuis 10 minutes au moins.

Ne dépassez jamais le maximum. Différence entre minimum et maximum : 1 litre. Vérifiez régulièrement le niveau.

Maxi Mini

Filtre à air. Suivre les prescriptions du guide d'entretien.

Niveau d'huile moteur temporaire Vérifiez avec la jauge manuelle.

Après l'appoint, rétablissez le contact

pour contrôler le niveau corrigé.

Conseil

Attention, lors d'interventions sous le capot moteur, moteur chaud, même arrêté, le motoventi- tîateur peut s'emettre en marche à tout moment

• Suivant version

Suivant version

• Suivant version

Réamorçage du circuit

En cas de panne par manque de gazole.

Après replissage (mini 2 litres) actionnez la pompe manuelle de réamorcage 1, jusqu'à la sensation d'effort lors de la manoeuvre.

Actionnez alors le démarreur en enfonçant légèrement l'accélérateur jusqu'à la mise en route du moteur

Au cas où le moteur ne démarrerait pas à la première sollicitation, attendez 15 secondes puis recommencez. Sans résultat après quelques tentatives, recommencez l'opération au début.

Le moteur tournant au ralenti, accélérez légèrement pour parfaire la purge.

Commande manuelle d'arrêt moteur

En cas de défaillance électrique ou du contacteur d'arrêt moteur, poussez la commande 2 pour arrêter le moteur.

Pompe d'injection

Ne déplombez le réglage en aucun cas.

Toute modification de ce réglage entraînerait une possibilité de détérioration rapide du moteur et la perte de la garantie.

Radiateur - liquide de refroidissement

Compléter le niveau en utilisant exclusivement le liquide de refroidissement CITROën qui assure la protection du système de refroidissement et de chauffage contre la corrosion et reste antigel selon la température indiquée par l'étiquette située sur la traverse avec dans le compartiment moteur.

Faites remplacer le liquide tous les deux ans au début de la saison froide ou tous les 60 000 km.

Cette opération délicate doit être impérativement réalisée par un atelier CITROën.

Réchauffeur de gazole

Votre véhicule est équipé d'un système de réchauffage de carburant évitant tout problème d'alimentation par temps froid.

Toutefois, pour éviter la cristallisation des paraffines contenues dans le gazole et perturbant l'alimentation, bien que ce véhicule soit équipé d'un dispositif de réchauffage du gazole.

• Pour des températures inférieures à -5 °C, utilisez l'antigel commercialisé par le réseau CITROën.
• Pour l'homogénéité, l'additif utilisé doit être incorporé dans le réservoir avant le remplissage.

Radiateur

Le contrôle du niveau du liquide de refroidissement doit être fait à froid. Il doit toujours être situé entre les repères MINI et MAXI indiqués sur la partie verticale (boîte à eau côté bouchon) du radiateur.

L'antigel contenu dans le liquide de refroidissement lui permet de tenir aux basses températures (température indiquée sur l'étiquette), mais lui confère, en outre, des propriétés anti-corrosion et de tenue à haute température. De ce fait, il est important de le faire remplacer tous les deux ans au début de la saison froide.

Cette opération délicate doit être impérativement réalisée par un atelier CITROËN.

Direction assistée

Vérifiez le niveau moteur arrêté.

Le niveau dans le réservoir doit être situé au-dessus du repère MINI et au-dessous du repère MAXI.

La pompe de direction ne doit en aucun cas fonctionner sans huile (risque de grippage).

Qualité d'huile : TOTAL FIDÉE ATX.

Réserveur liquide de freins

Vérifiez régulièrement le niveau.

Si le voyant s'allume en cours de route, arrêtez-vous immédiatement et faites appel à un atelier CITROën.

Le liquide synthétique assurant à la fois une protection anticorrosion et un fonctionnement correct du système de freinage quelles que soient les conditions d'environnement, utilisez exclusivement celui préconisé par le Réseau CITROën (ce liquide doit être remplacé tous les 60 000 km ou tous les deux ans).

Ces préconisations, à bien respecter, sont mentionnées dans le guide d'entretien de votre véhicule.

Liquide : Voir page 70.

• Suivant

Réservoir du lave-projecteurs

Tournez et soulevez la goulotte pour faciliter le remplissage du réservoir.

Capacités en litres	1.1 i	1.6 i	1.9 D	2.0 i	2.0 i 16V
	1.4i	1.8i	1.9DTurbo
- Huile moteur
Vidange simple	3,2	4,2	4,8	4,7	4,0
Vidange avec échange cartouche filtré	3,5	4,5	5	5,4	4,3
- Liquide lave-glace
Avant	1,5	1,5	1,5	1,5	1,5
Avant et arrêté	3	3	3	3	3
- Liquide Lave-projecteurs	6	6	6	6	6

Qualité d'huile moteur en fonction de la température

Suivant

Votre véhicule CITROEN a été conçu selon les techniques les plus modernes, pour lui assurer ses performances, il est impératif d'utiliser des lubrifiants ou ingrédients ayant la qualité minimum préconisée ci-après.

HUILES MOTEUR ESSENCE	Normes API	Normes CCMC
FRANCE
TOTAL ACTIVA 5000 15 W - 40
TOTAL ACTIVA 7000 10 W - 40
TOTAL ACTIVA 9000 5 W - 50
SUSSE - BELGIQUE
TOTAL QUARTZ 5000 15 W - 40
TOTAL QUARTZ 7000 10 W - 40
TOTAL QUARTZ 9000 5 W - 40

HUILES MOTEUR DIESEL	Normes API	Normes CCMC
FRANCE
TOTAL ACTIVA DIESEL 5000 15 W - 40
TOTAL ACTIVA DIESEL 7000 10 W - 40
SUSSE - BELGIQUE	CD	PD 2
TOTAL QUARTZ DIESEL 5000 15 W - 40
TOTAL QUARTZ DIESEL 7000 10 W - 40

HUILES BOITE DE VITESSES MÉCANIQUE, BOITE DE TRANSFERT ET PONT ARRIÈRE	Normes API	Normes CCMC
TOTAL TRANSMISSION BV 75 W · 80 W	GL5	-

HUILES BOITE DE VITESSES AUTOMATIQUE ET DIRECTION ASSISTÉE

TOTAL FLUIDE ATX

LIQUIDE DE REFROIDISSEMENT

Liquide spécifique CITROEN (a replacer tous les 2 ans) Ré: PR N° ZC 9 866 232 U: 2 L Ré: PR N° ZC 9 866 233 U: 5 L

LIQUIDE DE FREINS SYNTHÉTIQUE

Liquide spécifique CITROën (à replacer tous les 2 ans ou à 60 000 km) Ré. PR N° 997 903 : 0,5 L Ré. PR N° 997 904 : 1,0 L

GRAISSAGE GÉNÉRALE	Normes NLGI
TOTAL MULTIS 2 TOTAL petits mécanismes	2

• Voir graphique page 69

N'essuyez jamais la carrosserie à sec. N'employez jamais de l'essence, du pétrole, du trichloréthylène, des lessives fortes ou de l'alcool pour le nettoyage de la peinture ainsi que pour celui des pièces en plastique.

Lavage de la carrosserie

Pour garder à la carrosserie son éclat et assurer la bonne conservation de la peinture, des lavages fréquents sont nécessaires si possible à grande eau mais pas en plein soleil ni à température trop basse.

Dans tous les cas, attendez que les surfaces refroidissent.

En cas d'utilisation d'un shampooing, rincez abondamment et essuyez avec une peau de chamois.

Attention! en repartant, freinez brièvement à plusieurs reprises afin de chasser l'humidité des garnitures de frein.

Les fientes d'oiseaux, les sécrétions d'insectes, les résines d'arbres peuvent se révéler extrêmement agressives pour la peinture et doivent être enlevées le plus rapidement possible. Leur action destructrice est considérablement accélérée par temps chaud.

Votre véhicule peut être lavé dans une installation de lavage automatique. Toutefois, il est nécessaire que la pression des brosses soit la plus faible possible et que le lavage soit effectué avec de l'eau additionnée d'un détérent suivi d'un rincage avec de l'eau en abondance. Les installations récentes satisfont généralement ces conditions.

L'utilisation répétée d'une installation de lavage mal entretenue peut provoquer l'apparition de microrayures donnant un aspect mat à la peinture, ici est particulièrement visible sur les teintes sombres.

Un léger lustrage de la carrosserie redonnera à votre véhicule tout son éclat

Nettoyage des vitres

Pour obtenir une qualité maximale d'essuyage, utilisez les produits lave-glace distribués par le réseau CITROën. Les produits à base de silicone sont déconseillés.

Balais d'essuie-glace

Nettoyez souvent les balais d'essuie-glace à l'aide d'un chiffon doux et du nettoyant vitre. En effet, des traces de graisse, de produit à base de silicone et de carburant nuisent au fonctionnement efficace des balais d'essuie-glace.

Changez les balais d'essuie-glace une ou deux fois par an, par exemple à l'automne et au printemps.

Lustrage de la peinture

Après utilisation d'un shampooing ou lorsque l'eau ne perlé plus, il est nécessaire de lustrer. Un produit de lustrage CITROEN neutralise les effets chimiques extérieurs.

Attention! au cours du lustrage de la carrosserie, n'utilise pas de produit sur les parties en plastique car il serait alors difficile à éliminer.

Enjoliveurs métalliques extérieurs et jantes en alliage léger

Lavez à l'eau savonneuse. Faites précéder et suivre le lavage d'un arrosage abondant à l'eau claire.

Pour conserver le brillant du métal, enduisez-le d'un produit de protection CITROEN.

Taches de goudron sur la carrosserie et sur pièces en plastique

Ne les grattez pas mais faites-les disparaître sans attendre à l'aide d'un produit anti-goudron CITROEN.

Dommages légers à la peinture

Retouchez les éraflures et les écales de peinture à l'aide d'un crayon ou d'une bombe aérosol de peinture CITROËN en respectant soigneusement les instructions d'utilisation. Ces crayons et bombes existent dans toutes les teintes CITROËN (référence de la teinte indiquée sous le capot sur passage de roue avant gauche).

En cas de découverte de points de rouille, faites appel au réseau CITROEN.

Conseil

En cas de lavage à haute pression, ne dirigez pas directement le jet sur les différents protecteurs en caoutchouc des transmissions, directions, etc., ainsi que sur les enjoleurs extérieurs, joint de pavillon, radiateur de refroidissement et dans le compartiment moteur.

Malgré le choix des matériaux et des traitements anticorrosion appliqués en usine, il est recommandé de faire nettoyer et reprotéger le dessous de caisse après chaque période de roulages féconds sur routes dégelées avec du sel.

• Éléments en matière plastique

Dépoussièrez puis utilisez le produit de nettoyage intérieur CITROËN.

Garnitures en tissus

Dépoussièrez à l'aspirateur et à la brosse puis éliminez les taches à l'eau savonneuse ou à l'aide des produits nettoyants textile CITROën.

L'usage de produits solvants à base d'acétone ou d'alcool est à prohiber.

Conseil

Pour obtenir le meilleur entretien extérieur et intérieur, utiliser les produits d'entretien CITROën. Ils sont testés par CITROën, d'emploi facile et efficace.

Produits à usage extérieur :

• shampooing carrosserie polish protecteur
• dégoudronnant
• nettoyant vitres protège caoutchouc
• nettoyant spécial aluminium et jantes

Produits à usage intérieur

• nettoyant textile
• nettoyant cuir
• rénovateur plastiques intérieurs parfumé

Nota : Pour le garnissage cuir, pas d'alcool ni de solvant (eau savonneuse recommandée).

Il est conseillé de protéger le haut des dossiers et la plage arrêtés dans le cas d'une exposition prolongée aux rayons directs du soleil.

	Pages
Économies carburant	74-75
Conseils sécurité	76 à 79
Fusibles	80-81
Batterie	82-83
Alarmé anti-effraction	84-85
Angagement de piles de la télécommande	85
Changement des lampes	86 à 90
Remorquage, levage	91
Pneumatiques	92 à 95
Remplacement d'une roue	96-97

Conseils pour économiser le carburant

Économisez le carburant et diminuez la pollution

La consommation de carburant n'est pas uniquement liée à la conception et à la technicité du véhicule, elle dépend aussi de vous.

Ces quelques conseils vous permettront de réduire sensiblement votre consommation.

Veillez au bon état de votre véhicule

Conformez-vous au plan d'entretien que vous préconise le constructeur.

En complément de ces opérations de révisions et de vidanges, pensez à vérifier régulièrement l'état des organes qui influent le plus sur la consommation de carburant.

Réglages moteur

Il est conseillé de contrôler, au moins une fois par an, les éléments essentiels de l'allumage et de l'alimentation en carburant.

Allumage "

Écartement correct des électrodes de bougies.

Réglage de l'avance initiale.

Filtre à air

Un élément filtrant encrassé diminue le rendement du moteur, remplacez-le suivant les fréquences indiquées dans le carnet d'entretien et plus fréquemment en atmosphère poussiéreuse.

Alimentation en carburant

• État mécanique de la pompe à injection, détente des prises d'air.

Réglage du ralenti.

Contrôlez la pression des pneumatiques

Convenez d'y procéder tous les mois environ. Sachez, en effet, qu'une pression insuffisante des pneumatiques augmente la résistance à l'avancement et donc la consommation.

Suivant

Chargez votre véhicule de façon rationnelle

Évitez de transporter des bagages sur le toit. Si vous y êtes obligé, équilibrez votre chargement et rendez-le moins volumineux possible.

Préférez, dans le cas d'importants chargements, une remorque. Elle pénalisera moins votre consommation.

Quand ils ne sont plus nécessaires, n’oubliez pas de démonter les barres porte-tout et les déflecteurs d’air pour caravane. Ne conservez pas non plus de charges inutiles dans la voiture. Elles vous coûteront inutillement du carburant.

Conduisez en souplesse

Ayez à l'esprit quelques règles simples

Au démarrage, il n'est pas utile de faire chauffer le moteur à l'arrêt. Il faut commencer à rouler doucement, en accélérant progressivement.

En roulant, situez-vous dans les rapports de vitesse les plus élevés possible pour conserver un régime moteur satisfaisant sans, toutefois, fatiguer le moteur.

Roulez à une vitesse stable, régulière. Évitez les coups de frein brusques. Les accoups consomment du carburant. Pour cela, anticipez sur les variations de la circulation pour ne pas être surpris.

Surveillez la vitesse de votre véhicule

La consommation augmente avec la vitesse entre 110 et 130km / h par exemple : la consommation s'accroit de 25 % environ.

Organisez vos déplacements en voiture

Penses que, sur le premier kilomètre, la consommation représente plus du double de la normale car le moteur n'a pas atteint la température optimale de fonctionnement.

En ville, vous savez que les conditions de circulation sont les plus défavorables du point de vue de la consommation de carburant.

Sur la route, choisissez, si vous le pouvez, des itinéraires vous épargnant la traversée des agglomérations et les embouteillages.

Conseils et recommandations

Pour toute satisfaction, vous et votre sécurité, nous nous permettons de vous rappeler quelques conseils.

Pluie et froid

• Par temps de pluie ou de brouillard, gardez vos distances, ralentissez l'allure - distance de freinage augmentée - allumez vos feux de croissance. L'adhérence diminue sur route mouillée, notamment si la hauteur des sculptures des pneus est inférieure à 3 mm. L'aquaplaning peut se produire selon la hauteur d'eau sur le sol, même avec des pneus en bon état.
• Changez les balais d'essuie-glaces dès qu'ils laissent des traces sur la vitre.
• Si la température extérieure est égale ou inférieure à 0°C, soyez particulièrement vigilant.

En hiver, l'usage de pneus M + S est conseillé, conduisez en souplesse sans accélération ou freinage brusque.

Éclairage

Assurez-vous toujours une bonne visibilité. Avez avoir une boîte d'ampoules de rechange, une lampe de poche, des lunettes solaires. - Les dispositifs d'éclairage ont un rôle essentiel pour votre sécurité et celle des autres. Il faut qu'ils soient en bon état, bien réglés et propres.

Freins

• Vérifiez régulièrement le niveau du liquide de frein.

Si le voyant s'allume en cours de route, arrêtez-vous immédiatement et faites appel à un atelier CITROËN.

Sur route mouillée ou après un lavage, les freins peuvent répondre avec un léger retard.

Le liquide synthétique assurant à la fois une protection anticorrosion et un fonctionnement correct du système de freinage quelles que soient les conditions d'environnement, utilisez exclusivement celui préconisé par le Réseau CITROEN (ce liquide doit être remplacé tous les 60 000 km ou tous les deux ans).

Ces préconisations, à bien respecter, sont mentionnées dans le guide d'entretien de votre véhicule.

• Système ABS - ce système augmente la sécurité en empêchant le blocage des roues en cas de freinage brutal ou dans des conditions d'adhérence faible.

permet de garder le contrôle de la direction.

Galerie - Barres porte-tonneau

• La conception du véhicule implique ; pour toute sécurité et pour éviter d'endommager le pavillon, l'utilisation exclusive d'une galerie ou d'un jeu de barres porte-tout testées et approuvées par le réseau CITROEN.
• Répartissez la charge uniformément, en évitant de surcharger l'un des côtés.

Respectez les capacités de charges autorisées.

Charge maximale répartie sur les barres: 75 kg.

• Disposez la charge la plus lourde le plus près possible du toit.
• Arrimez solidément la charge et signalisez-la si elle est encombrante.
• Conduisez avec souplesse, la sensibilité au vent latéral est augmentée. La stabilité de votre voiture peut être modifiée.
• Retirez la galerie ou les barres de toit aussitôt le transport terminé.

Jeu de barres version break

Ce véhicule est équipé de barres longitudinales.

Il est impératif d'y fixer des barres porte-tout d'un modèle homologué par le constructeur (accessoires).

Pour le transport d'enfants

• Les portes arrière sont équipées d'un dispositif de verrouillage «Sécurité Enfants». Ce dispositif permet de conserver l'ouverture depuis l'extérieur.
• Ne laissez jamais un jeune enfant dans une voiture exposée au soleil, toutes vitres fermées.
• Les enfants ne doivent pas se tenir entre les dossiers des sièges avant. Ils risquent d'être projetés en avant en cas de freinage brusque ou de choc.
• Avant d'ouvrir une porte, assurez-vous que la manœuvre peut s'effectuer sans danger.
• Sous aucun prétexte, les enfants ne doivent voyager sur les genoux du passager avant (risque de projection sur le tableau de bord ou le pare-brise en cas de collision).
• Il est obligatoire d'utiliser les systèmes de retenue adaptés à l'âge, au poids des enfants et homologués (voir pages 13 et 98).

Dispositif d'attelage

Le montage de ce dispositif doit être effectué par le réseau CITROEN qui connaît les capacités de remorquage du véhicule, possède les instructions nécessaires concernant le montage d'un tel dispositif de sécurité et les modifications eventuelles à apporter au système de refroidissement du véhicule, en cas de conditions sévères d'utilisation.

Remorquage (bateau, caravane, etc...)

Avant de partir

• vérifiez la pression des pneumatiques, voiture et remorque. vérifiez la signalisation électrique de la remorque.
• entraînez-vous aux manœuvres, surtout en marche arrière. graissez régulièrement la rotule de l'attelage, démontez-la lorsque le tractage est terminé.
• Dans une caravane, répartissez la charge à l'intérieur et respectez les poids autorisés.
• Roulez toujours à vitesse modérée, rétrogradez les vitesses en temps utile, aussi bien dans les côtes que dans les descentes, soyez attentif au vent supérieur.

• Lorsque l'on tracte, la consommation augmente. N'oubliez pas d'utiliser un déflecteur de toit.
• La distance de freinage est augmentée. Freinez progressivement et en douceur. Évitez de freiner par à-coup.

Dès la pose d'un attelage de remorque, une prise d'air supplémentaire doit être pratiquée dans la partie inférieure du bouclier avant suivant la prédécoupe, consultez un atelier CITROËN.

(Cette prise d'air existe déjà sur certaines versions.)

Sur ZX Turbo Diesel, une tôle déflecteur doit être impérativement montée sous l'avant du moteur. Consultez un atelier CITROën.

Respectez les capacités de remorquage de votre voiture.

Poids remorquables : Voir pages 100 à 103.

Suivant

La boîte à fusibles est située sous la planche de bord à gauche du conducteur.

Pour accéder aux fusibles, dévissez les trois vis du couvercle d'un quart de tour avec une pièce de monnaie.

Dépose et pose d'un fusible

Avant de remplacer un fusible, il est nécessaire de connaître la cause de l'incident et d'y avoir remédié. Les nombres des fusibles sont indiqués sur la boîte à fusibles.

Remplacez toujours le fusible défaillant par un fusible de même ampérage.

Utilisez la pince spéciale A placée sur le boîtier.

Bon Mauvais

Pince à suivant version

D'autres fusibles sont disposés dans un boîtier situé sous le capot moteur à côté de la batterie.

Tableau des fusibles (sous planche de bord)

Repère	Ampérage	Fonctions
F1	30 A	Lève-vitre avant Siège électrique.
F2	25 A ou 5 A	Commande pulseur d'air - Inter. réfrigération.
F3	5 A ou 25 A	Commande siège chauffant - Relais motoventilateur - inter et temporisa-teur lunette arrêté chauffante - Rétroviseur chauffant.
F4	25 A	Voyants de charge batterie, usure de freins, mini carburant- Bruiteur d'oubli d'éclairage - Commande de toit ouvrant, lève-vitre avant-Essuie/lave-vitre avant et arrêté.
F5	25 A	Lunette arrêté chauffante - Rétroviseurs chauffants.
F6	10 A	Feux de détresse - Inter. alarme + voyant Clavier antidémarrage codé.
F7	10 A	Rhéostat d'éclairage - compte-tours - Voyant tableau de bord - Boîtier alarme - Clavier antidémarrage codé Relais allume-cigares A.B.S. Feu de recul - Feu attenué.
F8	30 A	Montre - Éclaireur de coffre Plafonnier Récepteur infrarouge Com-mande lève vitre et toit ouvrant - Autoradio - Condamnation centralisée - Boîtier alarme et sirène.
F9	20 A ou 30 A	Lave projecteur - Rétroviseur électrique clignotants - Contacteur STOP - Affichage boîte automatique - Lecteur de carte.
F10	20 A ou 10 A	Commande d'vertisseur - Allume-cigares.
F11	5 A	inter et voyant feu brouillard arrêté.
F12	10 A	Lanterne avant droite - Éclairage interrupteurs et autoradio - Éclairage cen-drier - Bruiteur d'oubli d'éclairage - Projecteur anti-brouillard - Lanterne arrêté droite.
F13	5 A	Lanternes avant et arrêté gauche - Plaque police -Voyant lanternes-Inter.alarme.

Tableau des fusibles (sous capot-moteur) 1re version 2e version

Rep.	Amp.	Fonctions
F1	-	Non utilisé,
F2	-	Non utilisé.
F3	5 A	Commande relais motoventila-teur (suivant moteur).
F4	30 A	Motoventilateur.

Rep.	Amp.	Fonctions
F1	30 A	Feux brouillard avant.
F2	25 A	Pulseur d'air - Interrupteur com-mande réfrigération.
F3	30 A	2e motoventilateur.
F4	30 A	Motoventilateur.

Suivant équipement ou pays

Batterie 12 volts.

Attention

Ne jamais approcher de flamme ou d'étincelle près de la batterie (gaz explosif).

La batterie contient de l'acide sulfurique dilué qui est corrosif. Pour toute manipulation, se protéger les yeux et le visage. En cas de contact avec la peau, rincer immédiatement et abondamment à l'eau claire.

Dépose de la batterie

Débranche la batterie en commençant par la borne (-).

Remise en place

Rebranche la batterie en commençant par la borne (+).

Précautions

Vérifiez la propriété des bornes et des cosses. Si elles sulfatent, desserrez-les et nettoyez-les.

Ne débranche pas les cosses quand le moteur tourne.

Ne rechargez pas la batterie sans avoir débranché les deux cosses.

Si la batterie est munie de bouchons démontables, le niveau d'électrolyte doit toujours couvrir les éléments. Au besoin, rétablissez le niveau avec de l'eau déminéralisée.

En cas de légères remontées d'acide, posez un cordon de graisse au pied de la borne de batterie.

Recharge

La tension de recharge ne devra jamais dépasser 15,5 volts et l'intensité de charge limitée à 0,2 de la valeur indiquée sur le couvercle (ex.: L1 200 - Réglage: 40 ampères maximum).

Durée de la recharge : 24 heures.

Pour une batterie profondément déchargée, quelques heures peuvent être nécessaires avant que le courant de charge ne s'établisse.

Utilisez impérativement un chargeur à tension constante.

En cas d'utilisation intensive par température élevée (30 °C et plus)

Batterie munie de bouchons démontables. Il est conseillé de vérifier le niveau d'électrolyte qui doit tous les jours couvrir les éléments. Au besoin, rétablir le niveau avec de l'eau déminéralisée.

En cas d'arrêt prolongé

Il est conseillé lors d'un arrêt prolongé de plus d'un mois, de débrancher la batterie.

Si la batterie est déchargée, il est possible d'utiliser une batterie de secours isolée ou celle d'un autre véhicule.

Afin d'éviter des risques d'explosion, suivez correctement l'ordre indiqué ci-dessous.

Vérifiez la bonne tension de la batterie de secours (12 volts).

En cas d'utilisation de la batterie d'un autre véhicule, arrêtez le moteur de celui-ci. Les deux véhicules ne doivent pas être en contact direct.

Branchez les câbles selon schéma dans l'ordre indiqué. Veillez à ce que les pinces soient bien serrées (risque d'étincelles).

Mettre en marche la voiture donneuse. Laisser tourner le moteur pendant environ une minute à un régime légèrement accéléré.

Démarrez la voiture réceptrice.

Conseil

Ne pas toucher aux pinces pendant l'opération.

Ne pas se pencher au-dessus des batteries.

Débranchez les câbles dans l'ordre inverse du branchement en évitant qu'ils ne se touchent.

Suivant version

Suivant version

Votre ZX peut être équipée d'une ALARME ANTI-EFFRACTION. Cette alarme assure une protection périmètre (extérieur) ouverture d'une porte, du capot ou du coffre (sauf toit ouvrant) et une protection volumétrique (intérieur), mouvements ou changements de volume à l'intérieur de l'habitacle.

L'installation comprend : une sirène autoalimentée, une serrure de mise hors fonction de la sirène, la détection interieure avec son interrupteur, la détection extérieure et un voyant.

Mise en VEILLE de l'alarme

Elle s'effectue uniquement par pression sur le bouton de la télécommande des portes.

Le système d'alarme est alors enclenché. Les clignotants s'allument pendant deux secondes et le témoin rouge sur le tableau de bord clignote en permanence. (Si vous fermez la porte avec la clé, l'alarme ne sera pas enclenchée).

La sirène est actionnée pendant 30 secondes

• En cas d'effraction d'une porte, du coffre ou du capot,
• En cas de mouvements ou de changements de volume à l'intérieur de l'habitacle. (30 secondes après l'enclenchement de l'alarme, ATTENTION aux animaux ou aux vitres entrouvertes si l'alarme volumétrique est en fonction).
• En cas de tentative de neutralisation de l'alarme, en dehors de l'usage normal de la télécommande.

Arrêt de la VEILLE de l'alarme

L'arrêt s'effectue de l'extérieur, par pression sur le bouton de votre télécommande.

Les clignotants fonctionnent rapidement pendant deux secondes et le témoin rouge du tableau de bord s'éteint. Si l'alarme s'est déclenchée pendant votre absence, le voyant rouge clignote de façon rapide. Pour interrompre le clignotement, mettez le contact.

Annulation de la detection volumetrique

Il est possible d'annuler la détection volumétrique (à l'intérieur) et de conserver la protection périmétrique (à l'extérieur). Contact coupé et alarme arrêtée, enfoncez l'interrupteur pendant 1 seconde - le voyant rouge s'allume à la mise en veille suivante (à l'aide de la télécommande) -

La protection volumétrique est alors annulée

Seule la protection périmétrique fonctionne. Un nouvel appui d'une seconde sur l'interrupteur (ou bien l'arrêt de l'alarme) permet de rétablir le fonctionnement normal des deux protections.

ARRET Sans telecommande

En cas d'impossibilité d'utiliser votre télécommande, vous pouvez arrêter le système d'alarme de la façon suivante

• Entrez dans votre voiture (la sirène se déclenche). -- Moins de 10 secondes après le déclenchement de la sirène, appuyez sur l'interrupteur et en même temps mettez le contact. Si nécessaire, recommencez l'opération au déclenchement suivant de la sirène (environ 30 secondes).

ARRET De la SIRENE

Pour neutraliser la sirène, ouvrir le capot moteur, enlever le bouchon sur la serrure placée derrière le phare avant droit, introduisez et tournez la clé de contact. (les déceptions fonctionnent toujours).

N'oubliez pas de neutraliser la sirène en cas de débranchement de la batterie de votre voiture.

Changement des piles de la télécommande

Déclipez pour accéder aux piles.

Piles: CR 2016 de 3 V.

Attention

Le changement des lampes à halogène doit se faire lorsque le projecteur est depuis quelques minutes. Ne pas toucher directement l'ampoule avec les doigts, utiliser des chiffons non pelucheux.

CAPOT OUVERT

Phare simple (route/croisement)

Débitez la bonnette A.

Déconnectez la lampe, dégagez les ressorts de maintien. Sortez la lampe. Replacez l'ensemble porte-lampe et ressort.

Remettre la bonnette en veillant au bon positionnement des fils dans l'évidement de celle-ci.

Lampe : H4.

Phare double (route/croisement)

Débloquez l'une des bonnettes B.

Déconnectez la lampe, dégagez les ressorts de maintien. Sortez la lampe. Replacez l'ensemble porte lampe et ressorts.

Remettre la bonnette en veillant au bon positionnement des fils dans l'évidement de celle-ci.

Lampes: H1R.

Feux de position

Tournez d'un quart de tour le porte-lampe et tirez. Changez l'ampoule.

Vérifiez la présence du joint sur le porte-lampe et replacez l'ensemble en tournant d'un quart de tour.

Lampe: W 5 W.

Réglage des projecteurs

Pour assurer un éclairage optimum et afin d’éviter d’éblouir les autres usagers, réglez le faisceau des projecteurs à l’aide de la manette sur l’un des crans de gauche à droite.

0 Avide.

1 En charge partielle. 2 En charge moyenne. 3 En pleine charge.

Bloc clignotant

Ouvrez le capot, décrochez

L'anneau du ressort. Dégagez le bloc vers l'avant.

Déconnectez, tournez le porte-ampe d'un quart de tour. Repositionnez les ergots sans coincer les fils.

Accrochez le ressort.

Lampe: P 21 W.

Feux de brouillard

Déposez la glace en dévissant les deux vis.

Lampe : H3.

• Suivant

Changement de lampes

Rappel latéral de clignotant

Poussez le bouton vers l'arrière pour le décliper et tirez vers vous.

Lampe: W5W.

Feux arrêté

Levez le volet arrêté, dévissez les deux vis et tirez le transparent vers vous en appuyant dessus pour le déblotrer.

Lampes

1 - Feux de direction : P 21 W 2 - Feux de recul : P 21 W 3 - Feu de brouillard gauche : P 21 W 4 - Lanternes R5W 5 - Feux de stop et lanternes : P 21/5 W.

Éclairages de plaque minéralogique Déclipez le couvercle transparent.

Lampe: W5W.

Suivant version

Changement de lampes

Éclairage du coffre

Déclippez puis tirez le port-lampe.

Lampe : W 5 W

Plafonniers

Déclipez pour accéder à la lampe.

Lampe: W5W.

Spot-lecteur de cartes

Déclippez le couvercle 1.

Déconnectez, dégagez le porte-lampe 2.

Tirez la languette 3 au-dessus de la lampe.

Lampe: W5W.

Feux arrière version break

Levez le volet arrière, dévissez les deux vis et tirez le pare-brise vers vous en appuyant dessus pour le déboiter.

Lampes

1 - Feux de direction : P 21 W. 2-Feux de recul P21W. 3 - Lanternes : R 5 W. 4 - Feux de stop et lanternes : P 21/5 W. 5 - Feux de brouillard : P 21 W.

Plafonnier arrêt version break

Déclipse le couvercle pour accéder à la lampe.

Lampe: W5W.

Remorquage au sol

Des anneaux sont placés à l'avant et à l'arrière du véhicule.

Déclippez le cache.

Le remorquage à faible allure sur une courte distance est exceptionnellement autorisé (selon la réglementation).

Utilisez une barre avec accrochage aux anneaux indiqués ci-dessus.

Remorquage « avant ou arrière soulevé »

Utilisez un équipement de remorquage spécial à barre rigide et à sangles.

Fixez les crochets à chacun des bras de suspension.

Prenez toutes les précautions nécessaires pour protégér les boucliers et la structure avant ou arrière du véhicule.

Conseil

Remorquage boîte automatique

Mettez le sélecteur sur position N (point mort). Remorquez la voiture après avoir soulevé les roues avant.

Sinon effectuez le remorquage à 50 km/h maxi sur un parcours n'excédant pas 50 km.

Attention

Moteur arrêté, la direction et le freinage ne sont plus assistés.

• Suivant version

Montes série	1.1 i			1.4i			1.6i
MICHELIN TUBELESS	AV	AR	RS	AV	AR	RS	AV	AR	RS
1 65/70 R 13 MXT 79 T	2,2	2,2	2,4	2,2	2,2	2,4
1 65/65 R 14 MXL 78 T									2,5'
1 75/65 R 14 MXT 82 T							2,2	2,1
Montes autorisées pneus neige
165/70 R 13 M+S 100 79 Q	2,2	2,2		2,2	2,2
175/65 R 14 XM+S 100 82 T							2,2	2,1

Montes série	1.8i			2.0i			2.0i 16V
MICHELIN TUBELESS	AV	AR	RS	AV	AR	RS	AV	AR	RS
165/65 R 14 MXL 78 T			2,5^			2,8 -
1 75/65 R 14 MXT 82 T	2,2	2,1
185/60 R 14 MXV2 82 H	2,2	2,1		2,3	2,3				2,5^
1 95/55 R 15 XGTV 84 V							2,2	2,3
Montes autorisées pneus neige
1 85/60 R 14 XM+S 100 82 T	2,2	2,1		2,3	2,3
195/55 R 15 XM+S 100 84 V							2,2	2,3

Suivant équipement ou pays Vitesse limitée à 160 km/h avec roue de secours. Vitesse limitée à 145 km/h avec roue de secours.

Pneus sous gonflés = danger

Montes série	1.9 D						1.9 D Turbo
	Boîte Manuelle			Boîte Automatique			Boîte Manuelle
MICHELIN TUBELESS	AV	AR	RS	AV	AR	RS	AV	AR	RS
1 65/65 R 14 MXL 78 T			2,5"			2,5'			2,8"
1 75/65 R 14 MXT 82 T	2,2	2,1		2,2	2,1		2,4	2,2
1 85/60 R 14 MXV2 82 H							2,4	2,2
Montes autorisées pneus neige
1 65/70 R 13 M+S 100 79 Q				2,4	2,2
175/65 R 14 M+S 100 82 T	2,2	2,1		2,2	2,1		2,4	2,2
1 85/60 R 14 M+S 100 82 T							2,4	2,2

Suivant équipement ou pays

Vitesse limitée à 160 km/h avec roue de secours.

Vitesse limitée à 145 km/h avec roue de secours.

Pour accéder à la valve, ouvre la trappe mise sur l'enjoliveur de roue en vous aidant, si nécessaire, de la clé de contact. Après intervention, refermez la trappe en appuyant sur ses côtés.

Conseils - recommendations

Pour conduire en toute sécurité, il est très important de s'assurer en permanence du bon état des pneumatiques.

Veillez à ce que les pressions de gonflage soient toujours conformes aux recommandations du constructeur du véhicule. Elles doivent être vérifiées avec une périodicité régulière, tous les mois par exemple, et systématiquement avant les longs trajets, sans oublier la roue de secours. Ces vérifications sont à faire à froid car la pression augmente au fur et à mesure que les pneus s'échauffent en roulage. Ne jamais les dégonfler à chaud.

Un sous-gonflage provoque une élévation anormale de la température du pneu qui peut conduire à des dommages internes irréparables pouvant aller jusqu'à sa destruction.

Des chocs violents contre les bordures de trottoir, dans les nids-de-poule, ou contre des obstacles imprévus de la route, de même qu'un roulage prolongé sur un sol en mauvais état peuvent être à l'origine d'une déterioration qui, mémorisée, peut se révéler plus tard.

Montes série
Michelin TUBELESS	AV	AR	RS
175/65 R 14 82T MXT	2,4		2,8
Charge normale		2,3
Charge maxi		2,8

Étiquette située dans la feuille de porte.

Conseils - Recommandations

Voir page 93.

Pour accéder à la valve, ouvre la trappe mécanisée sur l'enjoliveur de roue en vous aidant, si nécessaire, de la clé de contact. Après intervention, refermez la trappe en appuyant sur ses côtés.

Inspectez régulièrement les pneumatiques pour voir s'ils n'ont pas subi de dommages : usure par frottements intempestifs, coupures, craquelures, boursouflures, etc.

La présence de corps étrangers peut également être à l'origine de dégâts internes. Cela sera seulement vu par un examen approfondi. Dans tous les cas, il faut que ces dommages soient approuvés par un spécialiste car la vie du pneumatique peut être sérieusement écourtée.

Si on ne connaît pas les antécédents d'un pneumatique, ne jamais le monter sans l'assentiment d'un homme de l'art. Les pneus vieillissants, même s'ils n'ont pas été utilisés ou s'ils ne l'ont été qu'occasionnellement. Des craquelures de la gomme de bande de roulement ou de flanc traduisent ce vieillissement en s'accompagnant parfois d'une déformation de la carcasse. En conséquence, faites aussi inspecter vos vieux pneus par un spécialiste pour vous assurer qu'ils sont encore aptes à rouler. De toute manière, tous les pneumatiques qui équippent des véhicules âgés de plus de six ans doivent faire l'objet d'une inspection. Il faut faire particulièrement attention aux pneus de roue de secours qui peuvent être anciens ou présenter des signes de vieillissement. Dans tous les cas, il convient de les utiliser avec prudence et de les replacer aussitôt que possible.

La profondeur de sculpture des pneus doit être vérifiée régulièrement car les performances d’adhésion diminuent avec l’usage. Des témoins sur la bande de roulement indiquent la limite d’utilisation en toute sécurité des pneumatiques.

Conduire très prudemment sur routes mouillées.

En cas de crevaison, il est impératif de s'arrêter le plus rapidement possible et de remplacer le pneu car un roulage en sous-gonflage entraîne une déterioration interne.

Un pneu victime d'une crevaison doit toujours être démonté de sa roue pour vérifier s'il n'a pas subi de dommages secondaires. Si la réparation est possible et nécessaire, elle doit être réalisée au plus tôt par un spécialiste afin d'éviter toute dépréciation supplémentaire de la structure. De toute manière, les réparations de pneu doivent être confiées à un homme de l'art qui doit alors en prendre l'entière responsabilité.

Version berline

La clé démonte-roue est placée dans le coffre côté droit ou contre le passage de roue.

Version break

La clé démonte-roue est placée dans le volume de rangement côté droit du coffre.

Ouverture et fermeture par bouton 1/4 de tour.

Accès à la roue de secours, à la cale et au cric La vis de maintien du panier de roue de secours est située sous le tapis de coffre à proximité du système de fermeture.

Desserrez cette vis à l'aide de l'extrémité de la clé démonte-roue.

Soulevez le panier pour dégager le crochet

Outillage

Le cric est placé dans un boîtier A de protection clipé sur le panier de roue de secours sous le coffre arrière.

La cale est clipée dans la roue de secours.

Démontage

1 - Immobilisez le véhicule sur un sol, si possible, horizontal et stable. Serrez le frein de stationnement. Placez la cale à l'arrière de l'une des roues côté opposé au côté de la roue à changer. Prenez le cric dans son boîtier après l'avoir dégagé de son support dans le panier.

2 - Positionnez le cric à l'emplacement central prévu et développez-le jusqu'au sol à l'aide de la manivelle.

3 - Si les vis sont recouvertes par l'enjoliveur. Tirez à l'aide du crochet de la clé démonte-roue pour décliper l'enjoliveur près de la valve (pour les jantes en alliage léger, utilisez l'outil démonte-enjoliveur clipé sur la manivelle). 4 - Si les vis sont apparentes. Débloquez les 4 vis de roue à l'aide de la clé démonte-roue. 5 - Développez à nouveau le cric jusqu'à ce que la roue soit à quelques centimètres du sol. 6 - Dévissez et changez la roue.

Remontage

1. Engagez la roue sur le moyeu en repérant le bon positionnement. 2 - Serrez les vis sans les bloquer, ou si vis apparentes, serrez une seule vis, présentez l'enjoliveur trou de valve (repéré sur l'intérieur), face à la valve de roue, puis frappez fort au niveau de la vis pour cliper l'enjoliveur puis mettez les 3 autres vis sans bloquer. 3 - Rétractez le cric et dégagez-le. 4 - Bloquez les vis de la roue à l'aide de la clé démonte-roue. 5 - Si vis recouvertes, replacez l'enjoliveur en prenant soin de bien placer l'ouverture en face de la valve puis clipez l'enjoliveur en appuyant sur son pourtour. 6 - Rétablissez la pression de gonflage de la roue de secours (voir pages 92 à 94) et faites vérifier l'équilibrage. 7 - Dès que possible, remontez la roue d'origine réparée.

Remise en place de la cale dans la roue et de la roue dans le panier

Après avoir replacez le cric dans le boîtier de protection, le cliper dans son logement.

Remplacez la roue et remontez le panier pour accrocher le crochet.

Resserrez la vis à l'intérieur du coffre.

Rangez la clé démonte-roue dans le coffre.

Pour la BELGIQUE

Protection des enfants

L'utilisation d'un moyen de retenue « homologué » est obligatoire pour le transport d'enfants de moins de 10 ans à toutes les places du véhicule équipées de ceintures de sécurité.

Les conducteurs sont tenus d'utiliser des dispositifs homologués et adaptations à la tranche de poids/âge pour le transport des enfants de moins de 10 ans.

de 0 à 9 mois, soit moins de 9 kg (catégorie A) porte-bébé utilisé dos à la route et lit-nacelle homologués. de 9 mois à 3/4 ans, soit de 9 à 18 kg (catégorie B) siège baquet, à harnais ou à réceptacle, face à la route, ou siège baquet à harnais utilisé dos à la route, homologués. de 3/4 ans à 10 ans, soit plus de 15 kg (catégorie C ou D) siège rehausser combiné à la ceinture de sécurité, ou harnais homologués.

Ils doivent impératifement respecter les prescriptions de montage du dispositif dans le véhicule.

La réglementation permet l'utilisation de dispositifs de sécurité installés dos à la route. Ceux-ci peuvent être utilisés à l'arrière et à l'avant.

En effet, il ne faut utiliser des sièges, couffins ou coussins prévus pour la maison. Seuls sont autorisés les dispositifs explicitement homologués pour le transport automobile.

Pour que vos enfants voyagent en toute sécurité, quel que soit leur age, CITROEN a testé dans notre voiture puis selectionné une gamme de dispositifs concus pour assurer une protection maximale en cas de choc.

Ils sont disponibles dans votre point de vente CITROEN qui vous fournira documentations et conseils.

Protection des enfants

Les enfants jusqu'à sept ans ne sont autorisés à prendre place sur les sièges avant que s'il leur est impossible d'occuper les sièges arrière ou s'ils peuvent être attachés sur les sièges avant au moyen d'un dispositif de retenue pour enfants (p. ex. siège d'enfant) homologué par l'ECE ou agréé par le département fédéral de justice et police (Art. 60 OCR).

• Les conducteurs utiliseront des dispositifs homologués et adaptations à la tranche de poids/âge pour le transport des enfants de moins de 7 ans.

Porte-bébé utilisé dos à la route et lit-nacelle homologués. Siège baquet, à harnais ou à réceptacle face à la route, ou siège baquet à harnais utilisé dos à la route, homologués. Siège rehausseur combiné à la ceinture de sécurité, ou harnais homologués.

• Il doit impérativement respecter les prescriptions de montage du dispositif dans le véhicule.

La réglementation permet l'utilisation de dispositifs de sécurité installés dos à la route. Ceux-ci peuvent être utilisés à l'arrière et à l'avant.

On veillera à ne pas utiliser des sièges, couffins ou coussins prévus pour la maison, mais des dispositifs explicitement homologués pour le transport automobile.

Pour que vos enfants voyagent en toute sécurité, quel que soit leur age, CITROEN a testé dans notre voiture puis sélectionné une gamme de dispositifs conçus pour assurer une protection maximale en cas de choc.

Ils sont disponibles dans votre point de vente CITROEN qui vous fournira documentations et conseils.

	Pages
Généralités	100 à 103
Dimensions	104
Identification	105
Accessoirie	106
Index	108-109
CITROën préfère TOTAL	110
Carte rouge*	111
Citer*	112
CITROën ASSISTANCE*	115-116

Type moteur	1.1i	1.4i	1.6i
Moteur (Nb. de cyl.)	4
Capacité du réserve de carburant	54 litres
Carburants utilisés	Voir page 9
Capacité d'huile (en litres) avec cartouche sans cartouche	3,53,2		4,54,2
Capacité lave-glace (en litres)	1,5 (avant) ou 3 (avant/annière)
Diamètre de braquage entre murs (en m)	11,10	11,10 à 11,30*
Puisance administrative	5 - 5,72 (1)6 (2)	6 - 6,95 (1)8 (2)	7 - 8,04 (1)9 (2)
Vitesse maximale théorique (km/h)	155/161	172	177
Batterie 12 V.	L1 200
Bougies	Consultez votre agent CITROEN
Poids (kg)	3P	5P	3P
A vide	935	940	9491 000 (1)1 000 (1)
En charge	1 465	1 465	1 4901 490
Maximum adress sur l'avant	790	790	790
Maximum adress sur l'arrière	760	760	760
Total roulant	2 365	2 365	2 4902 490
Remorque freinée**	900	9001 000700 (1)1 000700 (1)	1 000800 (1)1 000800 (1)
Remorque non freinée	465	465	470
Poids maximal sur flèche	70	70	70
Poids maximal sur barres de toit	75	75	75

Avec ou sans direction assistée. * Charge remorquable : (valable pour la France) voir page 79. (1) Spécifique à la SUISSE. (2) Spécifique à la BELGIQUE.

Dans chaque pays il est impératif de respecter les charges remorquables admises par la législation locale. Pour connaître les possibilités de remorquage de votre véhicule et son poids total roulant admissible, consultez ce représentant CITROËN.

Type moteur	1.8i	2.0i	2.0i 16V
Moteur (Nb. de cyl.)	4
Capacité du réserve de carburant	54 litres
Carburants utilisés	Voir page 9
Capacité d'huile (en litres) avec cartouche sans cartouche	4,54,2	5,44,7	4,34,0
Capacité lave-glace (en litres)	1,5 (avant) ou 3 (avant/arrowre)
Diamètre de braquage entre murs (en m)	11,10 à 11,30 *
Puisance administrative	7 - 8,97 (1)10 (2)	9 - 10,17 (1)11 (2)	11 - 10,17 (1)11 (2)
Vitesse maximale théorique (km/h)	188 ou176**	202 ou198**	220
Batterie 12 V.	L1 200
Bougies	Consultez votre agent CITROÉN
Poids (kg)	3P	5P	3P
A vide	1 0081 0241 050 (1)	1 0601 140 (1)	1 0911 140 (1)
En charge	1 550	1 550	1 600
Maximum adress sur l'avant	840	840	880
Maximum adress sur l'arrête	760	760	760
Total roulant	2 550	2 550	2 700
Remorque freinée***	1 000900 (1)	1 000900 (1)	1 100
Remorque non freinée	500	500	545530 (1)
Poids maximal sur flèche	70	70	70
Poids maximal sur barres de toit	75	75	75

Avec ou sans direction assistée. "Avec boîte automatique.

Charge remorquable : (valable pour la France) voir page 79.

(1) Spécifique à la SUISSE. (2) Spécifique à la BELGIQUE.

Type moteur	1.9 D		1.9 D Turbo
Moteur (Nb. de cyl.)	4
Capacité du réserve de carburant	54 litres
Carburants utilisés	Gazole
Capacité d'huile (en litres) avec cartouche sans cartouche	54,8		54,8
Capacité lave-glace (en litres)	1,5 (avant) ou 3 (avant/annière)
Diamètre de braquage entre murs (en m)	11,10 à 11,30°
Puisance administrative	6 - 9,69 (1)10 (2)		6 - 9,69 (1)10 (2)
Vitesse maximale théorique (km/h)	167 ou 164**		185
Batterie 12 V.	L1 300
Poids (kg)	3P	5P	3P	5P
A vide	1 0241 070 (1)	1 0351 070 (1)	1 0871 130 (1)	1 1021 130 (1)
En charge	1 560	1 560	1 580	1 590
Maximum admis sur l'avant	850	850	870	870
Maximum admis sur l'arrête	760740 (2)	740	760	760
Total roulant	2 560	2 560	2 680	2 690
Remorque freinée***	1 000800 (1)	1 000800 (1)	1 100	1 100
Remorque non freinée	510515 (1)	515	540	550540 (1)
Poids maximal sur flèche	70	70	70	70
Poids maximal sur barres de toit	75	75	75	75

Avec ou sans direction assistée.

Avec boîte automatique.

Charge remarquable : (valable pour la France) voir page 79.

(1) Spécifique à la SUISSE. (2) Spécifique à la BELGIQUE.

Dans chaque pays il est impératif de respecter les charges remarquables admises par la législation locale. Pour connaître les possibilités de remorquage de votre véhicule et son poids total roulant admissible, consultez ce représentant CITROEN.

Type moteur	Versions essence			Versions diesel
	1.4i	1.6i	1.8i	1.9D	1.9TD
Capacité du réservoir de carburant	54 litres
Carburants utilisés	Voir page 9			Gazole
Capacité d'huile (en litres) avec cartouche sans cartouche	3,5	4,5	4,5	5	5
	3,2	4,2	4,2	4,8	4,8
Capacité lave-glace (en litres)	1,5 (avant) ou 3 (avant/annière)
Diamètre de braquage entre murs (en m)	11,10 à 11,30*
Puisance administrative	6 - 6,95 (1)8 (2)	7 - 8,04 (1)9 (2)	7 - 8,97 (1)10 (2)	6 - 9,69 (1)10 (2)	6 - 9,69 (1)10 (2)
Vitesse maximale théorique (km/h)	165	172	180 ou175**	161	179
Batterie 12 V.	L1 / 200 ou L1 / 250***			L2 / 300
Bougies	Consultez votre agent CITROEN			-
Poids (kg)
A vide	1 015	1 070	1 0701 090**	1 090	1 150
En charge	1 550	1 590	1 5901 610**	1 650	1 665
Maximum adress sur l'avant	790	840	840	880	880
Maximum adress sur l'arrête	840	840	840	840	840
Total roulant	2 510	2 550	2 5502 570**2 590 (1)	2 590	2 7252 765 (1)
Remorque freinée****	1 000	1 000	1 000	1 000	1 000
Remorque non freinée	505500 (1)	535	535545**	545	575550 (1)
Poids maximal sur flèche	40	40	40	40	40
Poids maximal sur barres de toit	10075 (1)	100	10070 (1)	10070 (1)	10070 (1)

• Avec ou sans direction assistée.

Avec boîte automatique

Si option alarme.

Charge remarquable : (valable pour la France) voir page 79.

(1) Spécifique à la SUISSE. (2) Spécifique à la BELGIQUE.

Tableau des dimensions (en mm)

	Berline	Break
A	2 540	2 540
B	4 071 à 4 085	4 260
C	849 à 859	849
D	682 à 686	871
E	1 416 à 1 424	1 416 à 1 424
F	1 414 à 1 422	1 414 à 1422
G	1 688 à 1 707	1 705
H	1 386 à 1 404	1 457

Plaque constructeur sur passage de roue avant droit.

1: N° dans la série du type. 2: Poids en charge. 3 : Poids total roulant. 4 : Poids maximal sur l'essieu avant. 5: Poids maximal sur l'essieu arrière.

Référence couleur peinture. Sur passage de roue avant droit.

Accessoires

• Accessoires, remplacement de pièces

Votre CITROën a été conçue selon les techniques les plus modernes pour offrir le niveau le plus élevé de sécurité active et passive.

Il est essentiel de conserver les qualités de votre voiture et de ne pas modifier ses caractéristiques.

Pour le choix et le montage d'accessoires, il convient donc de vous adresser au réseau CITROën à même de vous donner les conseils compétents en raison de sa connaissance du produit et de son étroite collaboration avec CITROën.

Conseil

Utilisez pour toute CITROEN uniquement des accessoires et des pièces d'origine homologués par CITROEN. Ces accessoires et ces pièces sont tous adaptés à votre CITROEN après avoir été testés et approuvés en fiabilité et en sécurité, ce que CITROEN ne peut garantir pour d'autres produits.

Un large choix d'accessoires d'origine, homologues par CITROEN, est proposé par le réseau. Ils bénéficient tous de la garantie CITROEN.

• Sécurité Alarmes antivols agréées par les compagnies d'assurances, gravage de vitres, antivols de roues; etc.
• Protection Housses, tapis.
• Communication Radio-téléphone, autoradio, changeur CD, CB.
• Personnalisation Habillage de carrosserie, banquettes, habillage intérieur en bois, volant bois, cuir, etc.
• Confort Climatisation, chauffage additionnel, toit ouvrant, dispositifs de dérangement, etc.
• Loisirs Attelage de remorque, barres de toit, portes-skis, etc.
• Enfants Dispositifs de retenue pour enfants, stores latéraux, etc.
• Produits d'entretien Liquide lave-glace, liquide de refroidissement, produits de nettoyage et d'entretien intérieur et extérieur.
