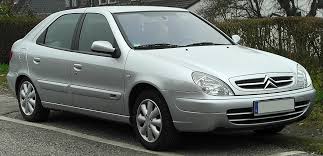

XSARA - Voiture compacte CITROEN - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Berline compacte
Caractéristiques techniques principales	Moteur essence ou diesel, transmission manuelle ou automatique, traction avant
Dimensions approximatives	Longueur : 4 220 mm, Largeur : 1 700 mm, Hauteur : 1 430 mm
Poids	Environ 1 200 kg
Capacité du réservoir de carburant	50 litres
Consommation de carburant	Environ 5 à 8 L/100 km selon le moteur
Compatibilités	Pièces et accessoires compatibles avec d'autres modèles Citroën de la même époque
Type de batterie	Batterie au plomb-acide
Tension	12 V
Puissance	De 75 à 110 ch selon le moteur
Fonctions principales	Conduite confortable, espace intérieur modulable, bonne tenue de route
Entretien et nettoyage	Vérification régulière des niveaux, changement d'huile tous les 10 000 km, nettoyage intérieur et extérieur
Pièces détachées et réparabilité	Disponibilité des pièces sur le marché, réparabilité facile grâce à un réseau de garages
Sécurité	Airbags frontaux, ABS, contrôle de traction selon les modèles
Informations générales utiles	Modèle produit entre 1997 et 2006, bon rapport qualité-prix, idéal pour un usage quotidien

FOIRE AUX QUESTIONS - XSARA CITROEN

Que faire si mon CITROEN XSARA ne démarre pas ?

Vérifiez d'abord la batterie. Si elle est déchargée, essayez de la recharger ou de la remplacer. Assurez-vous également que le levier de vitesses est en position 'Neutre' ou 'Park'.

Comment résoudre un problème de climatisation sur mon CITROEN XSARA ?

Vérifiez le niveau de gaz réfrigérant et assurez-vous qu'il n'y a pas de fuites. Si le problème persiste, consultez un professionnel pour un diagnostic plus approfondi.

Que faire si les freins de mon CITROEN XSARA font du bruit ?

Un bruit de frein peut indiquer que les plaquettes de frein sont usées. Il est conseillé de les faire inspecter et remplacer si nécessaire.

Pourquoi mon tableau de bord affiche-t-il un voyant d'alerte ?

Un voyant d'alerte peut signaler divers problèmes, tels qu'une pression d'huile insuffisante ou un problème de batterie. Consultez le manuel du propriétaire pour identifier le voyant et agissez en conséquence.

Comment puis-je améliorer la consommation de carburant de mon CITROEN XSARA ?

Assurez-vous que vos pneus sont bien gonflés, effectuez un entretien régulier et évitez les accélérations brusques pour optimiser votre consommation de carburant.

Que faire si les essuie-glaces de mon CITROEN XSARA ne fonctionnent pas ?

Vérifiez le niveau de liquide de lave-glace et assurez-vous que les balais ne sont pas usés. Si le problème persiste, le moteur des essuie-glaces pourrait être défectueux.

Comment résoudre un problème de direction sur mon CITROEN XSARA ?

Un problème de direction peut être causé par un manque de liquide de direction assistée. Vérifiez le niveau de liquide et recherchez des fuites. Si le problème continue, consultez un professionnel.

Que faire si je reçois un message d'erreur sur l'ordinateur de bord ?

Consultez le manuel du propriétaire pour comprendre le message. Si vous ne pouvez pas le résoudre vous-même, il est recommandé de faire diagnostiquer le véhicule par un professionnel.

Comment remplacer une ampoule de phare sur mon CITROEN XSARA ?

Débranchez la batterie, retirez le couvercle du phare, déconnectez l'ampoule usée et remplacez-la par une nouvelle. Assurez-vous de ne pas toucher le verre de la nouvelle ampoule.

Que faire si mon CITROEN XSARA surchauffe ?

Vérifiez le niveau de liquide de refroidissement et le fonctionnement du thermostat. Si le problème persiste, arrêtez le véhicule et consultez un mécanicien.

Comment savoir si mon CITROEN XSARA a besoin d'un entretien ?

Suivez le calendrier d'entretien recommandé dans le manuel du propriétaire. Des indicateurs tels que des bruits étranges, des vibrations ou des voyants d'alerte peuvent également signaler un besoin d'entretien.

MODE D'EMPLOI XSARA CITROEN

Nous vous remercions et vous félicitons pour votre choix.

Lisez attentivement cette notice avant de prendre la route. Cette notice contient toutes les informations concernant la conduite et les équipements, ainsi que les recommandations importantes que nous vous demandons de suivre scrupuleusement. Vous trouvez également dans ce document tout ce que vous devez savoir au sujet de la maintenance et de l'entretien courant, garants de la préservation de votre acquisition, de la sécurité d'utilisation et de la fiabilité de votre nouvelle CITROën.

La bonne connaissance de votre nouveau véhicule rendra plus agréables vos déplacements.

Chapitre I DÉCOUVIR SON VÉHICULE Page 3	Chapitre V CONSEILS PRATIQUES Page 107
Chapitre II CONDUITE Page 65	Chapitre VI CHARACTERISTIQUES TECHNIQUES Page 127
Chapitre III CONFORT Page 77	ABC INDEX ALPHABÉTIQUE Page 142
Chapitre IV ENTRETIEN Page 91	PRECAUTIONS D'UTILISATION Voir en fin de notice

	Pages
Télécommande	4-5
Clés	6 → 8
Ouvertures	9 → 12
Remplissage carburant	13
Sièges avant	14-15
Réglage du volant	16
Airbags	17
Les moyens de retenue pour enfants	18 → 20
Accès aux places arrêté	21
Sièges arrière	22 → 23
Tablette arrrière	24
Coffre	25 → 27
Filet de protection (Break)	28
Montre dateur numérique	29
Poste de conduite	30-31
Cadrans de bord	32 → 37
Voyants lumineux	38 → 40
Afficheur multifonctions	41 → 48
Ordinateur de bord	49 → 51
Affichage messages	52 → 55
Signalisation	56 → 58
Visibilité	59-60
Lève-vitres	61-62
Rétroviseurs	63-64

Télécommande

La télécommande utilise un émetteur haute fréquence qui présente l'avantage :

• De ne pas avoir à viser un récepteur dans le véhicule.
• D’être opéré quel que soit la position autour du véhicule.
• D'avoir une portée de plusieurs mètres.

Nota : l'utilisation simultanée d'autres appareils haute fréquence (téléphones mobiles, alarmes domestiques...) peut perturber momentanément le fonctionnement de la télécommande.

En cas de dysfonctionnement permanent, procédez à la réinitialisation de la télécommande. Voir « Changement de la pile de la télécommande »

Verrouillage centralisé

La télécommande permet le verrouillage ou le déverrouillage des portes et du hayon. Appuyez d’une impulsion sur la commande A pour verrouiller ou sur la commande B pour déverrouiller. En cas de non fonctionnement, répétez l’impulsion.

Ces opérations sont visualisées par l'allumage des feux indicateurs de direction :

• Déverrouillage = Clignotement rapide.
• Verrouillage = Allumage pendant deux secondes environ.

Le verrouillage est signalé par le clignotement du témoin situé sur l'interrupteur de signal de détresse.

Si l'une des portes, ou si le hayon, est ouvert ou mal fermé, le verrouillage centralisé ne s'effectue pas.

Verrouillage de sécurité

Si aucune porte n'est ouverte dans les trente secondes suivant un déverrouillage avec la télécommande, les portes et le hayon se reverrouillent automatiquement.

Hayon (ouverture)

Appuyez d'une impulsion sur la commande C.

Cette action permet l'ouverture du hayon et entraîne le déverrouillage des portes.

Ejection de la clé

La commande D permet de déplier la clé du boîtier de télécommande.

Pour replier la clé, rabattez-la dans le boîtier de télécommande.

Localisation du véhicule

Pour localiser le véhicule sur un parc de stationnement, appuyez sur la commande A, les plafonniers s'allument et les faux indicateurs de direction clignotent pendant quelques secondes (véhicule verrouillé).

Changement de la pile de la télécommande

À la mise du contact, un clignotement du témoin de porte ouverte, lors d'une action sur la télécommande, indique que la pile est usée.

Déclipez le boîtier pour accéder à la pile.

Pile: CR 1620 de 3 V.

Après un changement de pile, il est nécessaire de réinitialiser la télécommande. Pour cela, mettez le contact et actionnez ensuite l’un des trois boutons de votre télécommande jusqu’au déclenchement de l’action demandée. Cette manœuvre peut durer une dizaine de secondes.

Ne jetez pas les piles usagées. Remettez-les au réseau CITROEN ou aux points de collecte agréés (magasins de photos, etc.).

Précautions antivol

Avant de quitter votre véhicule :

• Fermez complètement toutes les vitres, ne laissez aucun objet visible.
• Retirez la clé de contact, verrouillez la direction et le véhicule.

Notez soigneusement les numéros des clés et de la télécommande sur la carte spéciale prévue à cet effet. Conservez-la en lieu sûr.

La télécommande dispose d'un rayon d'action important vous permettant de verrouiller ou déverrouiller votre véhicule à distance.

Attention, car une manipulation même dans votre poche peut provoquer le déverrouillage involontaire des portes.

Télécommande (clé intégrée)

La commande D permet de déplier la clé du boîtier de télécommande.

Pour replier la clé, rabattez-la dans le boîtier de télécommande.

Verrouillage centralisé avec la clé

La clé permet de verrouiller toutes les serrures du véhicule et de mettre en route le moteur.

La clé permet, à partir de la porte conducteur ou passager, le verrouillage et le déverrouillage des portes et du hayon.

Si l'une des portes, ou si le hayon, est ouvert ou mal fermé, le verrouillage centralisé ne s'effectue pas.

Pour des raisons de sécurité, contact coupé, à l'ouverture de la porte conducteur, un signal sonore retentit si vous n'avez pas retiré votre clé du contact.

Note: La clé permet de neutraliser l'airbag frontal passager (voir « Airbags »).

Clés

Le dispositif d'ANTIDÉMARRAGE ÉLECTRONIQUE verrouille le système d'alimentation moteur.

Le système s'active automatiquement lorsque la clé est retirée du contact. Toutes les clés contiennent un dispositif d'antidémarrage électronique.

Seules vos clés peuvent démarrer votre véhicule.

Introduisez votre clé dans le contact.

Après avoir mis le contact, un dialogue s'établit entre la clé et le dispositif d'antidémarrage électronique.

Si la clé n'est pas reconnue, le démarrage est impossible.

Témoin de clé antidémarrage électronique

Si le témoin reste allumé ou clignote, un signal sonore retentit indiquant un incident de fonctionnement de l'antidémarrage électronique.

La diode rouge, située sur l'interrupteur de détresse, signale que le véhicule est protégé, portes fermées, antidémarrage électronique actif.

Le numéro de clé est sur l'étiquette jointe à la clé. En cas de perte, le réseau CITROën pourra vous fournir de nouvelles clés ou télécommande.

Carte code

Une carte confidentielle vous est fournie avec le véhicule.

Cette carte porte de façon cachée un code d'accès permettant au réseau CITROEN de faire la maintenance du dispositif d'antidémarrage électronique.

Ne grattez pas la zone confidentielle, son intégrité garantit votre dispositif d'antidémarrage électronique.

Sa perte ne garantit plus l'intégrité de votre système d'antidémarrage.

En cas de changement de propriété du véhicule, il est indispensable que celui-ci entre en possession de la carte CODE.

Gardez cette carte en lieu sûr.

Ne la laissez jamais dans le véhicule.

Conseil

Pour la clé antidémarrage électronique, gardez soigneusement la carte confidentielle, contenant votre code spécifique, en lieu sûr (jamais à l’intérieur du véhicule).

En cas de perte, seul le réseau CITROEN pourra vous fournir de nouvelles clés ou télécommande à l'aide de ces numéros.

Pour toutes modifications de clé (ajout, suppression ou remplacement) il est impératif de s'adresser au réseau CITROEN muni de votre carte confidentielle et de toutes les clés en votre possession.

Attention

Ne modifiez en aucun cas le circuit électrique de l'antidémarrage électronique, cela pourrait entraîner l'impossibilité de mise en route du véhicule.

En cas de perte de la carte confidentielle, il sera nécessaire de faire procéder par le réseau CITROEN à une intervention majeure.

Ouverture de l'extérieur

Déverrouillez avec la télécommande ou introduisez complètement la clé dans la serrure et tournez-la.

Soulevez la poignée vers vous.

Ouverture de l'intérieur

Tirez la palette vers vous.

Note: L'ouverture des portes avant déverrouille le véhicule, pas l'ouverture d'une porte arrière.

Verrouillage de l'intérieur

Commande centralisée : La commande de la porte conducteur ou passager permet de verrouiller ou de déverrouiller simultanément les portes et le hayon.

Sur les autres portes, la commande n'agit que sur la porte concernée.

Lorsque la porte est verrouillée, le témoin visuel rouge n'est plus visible.

Sécurité enfants

Elle interdit l'ouverture, de l'intérieur, de chacune des portes arrière.

Ce dispositif est indépendant du système de verrouillage centralisé.

Introduisez, par exemple, l'extrémité de la clé dans la cavité et tournez.

Un témoin visuel sur chacune des portes arrière permet de vérifier la (ou les) sécurité(s) enfants depuis les places avant.

Lorsque le témoin rouge est visible, la sécurité n'est pas active.

Lorsque le témoin est noir, la sécurité enfants est enclenchée.

Si vous décidez de rouler portes verrouillées, sachez que cela peut rendre plus difficile l'accès des secouristes dans le véhicule en cas d'urgence.

Hayon

Ouverture manuelle (Véhicule déverrouillé)

Appuyez vers le haut sur la palette A située entre les éclairages de plaque.

Soulevez le hayon.

Ouverture automatique

Appuyez d'une impulsion sur la commande C.

Signale par le clignotement des feux de détresse, l'ensemble des portes est déverrouillé et le hayon est ouvert.

Soulevez le hayon.

Fermeture du hayon

Abaissez le hayon, en utilisant les poignées de préhension, situées sur le garnissage intérieur du hayon.

Appuyez en fin de course.

Sécurité antivol

Le hayon se verrouille automatiquement dès que le véhicule atteint la vitesse d'environ 20 km/h.

Nota : L'ouverture d'une porte avant permet son déverrouillage.

Capot moteur

Cette opération ne doit se faire que véhicule à l'arrêt.

Tirez vers vous la commande placée sous la planche de bord, à gauche du volant, pour déverrouiller.

Manœuvrez la palette A située sous le bord et au centre du capot puis levez.

Pour fermer

Abaissez le capot et claquez-le en fin de course.

Vérifiez le bon verrouillage du capot.

Remplissage carburant*

Pour ouvrir la trappe, tirez sur le bord de celle-ci.

Bouchon à clé

Tournez la clé d'un quart de tour pour ouvrir ou fermer.

Selon la version, la clé reste verrouillée sur le bouchon, jusqu'à sa remise en place.

Pendant le remplissage, placez le bouchon à l'emplacement prévu sur le support de la face intérieure de la trappe.

• Suivant version ou pays

Pour le moteur essence avec catalyseur, le carburant sans plomb est obligatoire

La goulotte de replissage a un orifice plus étroit qui n'autorise que l'essence sans plomb.

Si vous effectuez le plein de votre réservoir, n'insistez pas au-delà de la troisième coupure du pistolet ; ceci pourrait engendrer des dysfonctionnements de votre véhicule.

Capacité du réservoir : 54 litres environ.

Qualite des carburants

Une étiquette collée à l'intérieur de la trappe de remplissage vous indique les carburants autorisés.

GAZOLE

Les moteurs essence sont conçus pour fonctionner au carburant RON 95; toutefois, pour un meilleur agrément de conduite (moteur essence), nous vous recommandons le carburant RON 98.

ATTENTION: En cas d'introduction de carburant non conforme à la motorisation de votre véhicule, la vidange du réservoir est indispensable avant la mise en route du moteur.

Appui-tête

Réglable en hauteur et en inclinaison.

Pour régler en descente, appuyez sur la commande.

Pour l'enlever, appuyez sur la commande de déverrouillage et tirez vers le haut.

Accès aux places arrêté

(modèle 3 portes)

Inclinaison du dossier

Actionnez la commande et régalez l'inclinaison du dossier.

Rehausse siège conducteur

Actionnez la commande et régalez dans la position voulue.

Soulevez la barre de commande et régalez dans la position voulue.

Maintien lombaire

Tournez la molette.

Inclinaison du dossier / siège passager avant (modèle 5 portes)

Une commande, à gauche sous l'assise, permet l'inclinaison complète du siège.

Rangement des documents de bord

Dans son support, sous le siège passager.

Sièges chauffants.

Les sièges avant peuvent être chauffés séparément. Utilisez les commandes placées sur la console centrale et sélectionnez l'une des trois allures de chauffe à l'aide de la molette :

0: Non-fonctionnement. 1: Chauffage léger. 2: Moyen. 3: Fort.

La température du siège est régulée automatiquement.

Notice

Les sièges chauffants ne fonctionnent que moteur tournant.

Fusibles de protection (sous planche de bord) F15 - F28

Le volant peut être réglé en hauteur et en profondeur.

À l'arrêt, réglez d'abord votre siège dans la position la mieux adaptée, puis réglez la position du volant. Voir « Position de conduite »

Déverrouillez le volant en poussant la commande vers l'avant.

Ajustez la hauteur et la profondeur du volant puis verrouillez en tirant la commande à fond vers vous.

Veillez à garder une bonne visibilité des affichages du tableau de bord.

Important

Par mesure de sécurité, ces manœuvres ne doivent pas être effectuées en roulant.

L'airbag passager peut être neutralisé.

Neutralisation de l'airbag frontal passager

Pour pouvoir utiliser un siège enfant dos à la route en place passager avant, il est impératif de neutraliser l'airbag passager.

Pour cela :

• contact coupé, introduisez la clé dans le contacteur A,
• tournez la clé sur la position « OFF », l'airbag passager est neutralisé,
• le témoin de neutralisation de l'airbag frontal passager, au combiné de bord, s'allume contact mis.

Pour retrouver un fonctionnement de l'airbag frontal passager

N'oubliez pas de réactiver la fonction.

Pour cela :

• contact coupé, introduisez la clé dans le contacteur A.
• tournez la clé sur la position « ON », l'airbag est activé,
• Le témoin, au combiné de bord, s'allume quelques secondes à la mise du contact.

Nota: Le port de la ceinture de sécurité est obligatoire et doit être imperativement associé à l'airbag frontal.

Ne jamais neutraliser l'airbag passager en présence d'un passager (hors siège enfant dos à la route).

• Suivant version ou pays

En place passager avant, il est impératif de neutraliser l'airbag frontal passager lorsqu'un siège enfant « dos à la route » est installé à cette place. Sinon, l'enfant risquerait d'être tué ou gravement blessé lors du déploiement de l'airbag.

Possibilité d'installation des sièges ENFANT fixés avec la ceinture de sécurité

Conformément à la Directive 2000/3, le tableau suivant vous indique dans quelle mesure chaque place de votre véhicule peut recevoir un siège infant se fixant avec la ceinture de sécurité et homologué en « universel » pour un ou plusieurs groupes de masses.

Consultez la partie « Précautions d'utilisation », chapitre « Sécurité des enfants » en fin de notice pour installer votre enfant dans les mêmes conditions de sécurité.

Place(s)	Groupes de masses réglementaires
	< 13 kg (groupes 0 et 0+)	9 - 18 kg (groupe 1)	15 - 25 kg (groupe 2)	22 - 36 kg (groupe 3)
Passager avant (1)	L1** (2)	L2**	L3	X
Arrière latérales	L1**	L2	L3, L4, L5	L4, L5
Arrière centrale	U L1	U L2	U L3, L4, L5	U L4, L5

** Siège véhicule en position la plus reculée. * Suivant version ou pays

Les MOYENS de retenue pour enfants*

U: Place adaptée à l'installation d'un siège infant universel dos à la route et d'un siège infant universel face à la route.

Aucun siège enfant du groupe de masse concerné ne peut être installé à cette place.

Avant d'installer votre enfant en place passager avant, reportez-vous au chapitre « Sécurité des enfants », paragraphe « Règles de transport des enfants en place passager avant » en fin de notice. Consultez l'administration compétente de votre pays pour connaître les règles de transport des enfants en place passager. En place passager avant, il est impératif de neutraliser l'airbag frontal passager dès lors qu'un siège infant « dos à la route » est installé à cette place. Sinon, l'enfant risquerait d'être tué ou gravement blessé lors du déploiement de l'airbag.

Sièges infant recommandés par le constructeur :

L1: BRITAX Babysure Universal (naissance a 13 kg) L2: RÖMER Prince Universal (9 à 18 kg) L3: ROMER Vario Universal (15 a 25 kg) L4: RECARO Start Universal (15 à 36 kg) L5: KLIPPAN Optima Universal (15 à 36 kg)

Suivez scrupuleusement les indications de montage du siège infant portées dans la notice d'installation du fabricant du siège.

Les ancrages ISOFIX et le système de fixation ISOFIX

Les places arrière latérales de votre véhicule sont équipées d'ancrages ISOFIX. Il s'agit de 2 anneaux situés entre le dossier et l'assise du siège du véhicule et distants d'environ 28 cm.

Les sièges infant ISOFIX sont équipés de 2 verrous qui viennent facilement s'ancrer sur ces anneaux. Ce système de fixation est prévu pour des enfants pesant jusqu'à 18kg.

La mauvaise installation d'un siège enfant dans un véhicule compromet la protection de l'enfant en cas de collision. Le système ISOFIX vous permet de limiter ces risques de mauvaise installation. Ce système de fixation ISOFIX vous assure un montage fiable, solide et rapide du siège enfant dans votre véhicule.

Le siège enfant ISOFIX homologué pour les véhicules de la marque CITROËN et commercialisé au sein de son réseau est le siège enfant KIDDY Isofix (1). Il peut être installé en position « dos à la route » de la naissance à 13 kg et en position « face à la route » de 9 à 18 kg.

Suivez scrupuleusement les indications de montage du siège enfant portées dans la notice d'installation du fabricant du siège.

Conseils pour l'installation de votre siège infant ISOFIX

• Avant l'installation du siège infant KIDDY Isofix sur les ancrages ISOFIX de votre véhicule, vérifiez qu'aucun objet n'obstrue l'accès à ces ancrages.
• Encliquez les guides ISOFIX sur les ancrages ISOFIX pour vous en faciliter l'accès.
• Réglez le siège du véhicule avant correspondant en position longitudinale intermédiaire, dossier redressé.

Le siège enfant KIDDY ISOFIX peut également être utilisé dans les véhicules non équipés d'ancrages ISOFIX. Dans ce cas, il est obligatoirement attaché au siège du véhicule par la ceinture de sécurité trois points pour les positions « dos à la route » et « face à la route ».

Sur les ancrages ISOFIX d'un véhicule, vous ne pouvez fixer que les sièges infant ISOFIX homologués sur votre véhicule et vendus dans le réseau commercial du constructeur.

• Suivant version ou pays

Pour accéder aux places arrière ou pour en sortir, manoeuvrez la commande A.

Basculez le dossier et poussez le siège en avant.

Au retour, le siège reprendra sa position initiale.

Assurez-vous du bon verrouillage du siège et du dossier en position normale.

Banquette rabattable - Sièges rabattables

La banquette est rabattable en totalité ou en partie.

Fixez les fermoirs des brins de ceintures sur les pattes de rangement.

Assise

À l'aide de la sangle, basculez l'assise contre le dossier des sièges avant.

Avant toute manipulation

Pour éviter toute dépréciation des ceintures de sécurité et pour ne pas les coincer, maintenez-les soigneusement sur les côtés du dossier.

Appuis-tête arrière

Ils sont réglables en hauteur et démontables.

Pour les descendre, appuyez sur l'ergot.

Pour les enlever, tirez vers le haut jusqu'en butée, et appuyez sur la commande de déverrouillage.

Dossier

Déverrouillez le dossier à l'aide des commandes situées sur les côtés.

Il n'est pas nécessaire d'ôter les appuis-têtes pour rabattre les dossiers.

Dépose :

Décrochez les cordons, soulevez légèrement la partie arrière et tirez vers vous pour l'extraire.

Rangement

Sortez la tablette du véhicule. Appliquez la tablette côté moquette contre le dossier de siège arrière (en la passant sous les supports latéraux), sa partie arrondie vers le bas.

Soulevez la tablette et placez les galets dans leur logement.

Dépose :

Présentez les galets de la tablette face à leur logement et poussez jusqu'en butée.

Pour solidariser la tablette et le hayon, saisissez les cordons et fixez-les en B.

Ne placez pas d'objets durs ou lourds sur la tablette.

Ils pourraient détériorer les filaments chauffants de la lunette arrière et doivent être des projectiles dangereux en cas de freinage brusque ou de chic.

COFFRE (berline)

Utilisez les quatre anneaux d'arrimage sur le plancher du coffre pour fixer vos charges.

Pour des raisons de sécurité, en cas de freinage important, il est recommandé de placer les objets lourds sur le plancher le plus en avant possible.

Rangement

Des sangles, fixées sur les côtés droit et gauche du coffre, permettent de maintenir divers objets.

Une lanière, fixée sur l'entrée du coffre, permet de maintenir un triangle de présignalisation.

Tendelet à enrouleur

Soulevez légèrement le bord du tendelet par sa poignée A et accompagnez l'enroulement automatique du cache-bagages, en fin de course.

Dépose :

Une fois le tendelet enroulé, saisir l'une des extrémités et la faire glisser horizontalement pour la décliper, ensuite tirez vers vous l'extrémité ainsi déclipsée.

Pour poser, procédez en sens inverse, son clipage se fera automatiquement grâce aux deux ressorts équipant chaque extrémité de la tablette.

Rangement

Deux volumes de rangement sont ménagés dans les parois latérales du coffre, ouverture et fermeture par boutons 1/4 de tour.

Sangle

Une sangle 3 place sur le côté droit du coffre permet de maintenir, plaqués contre la paroi, des objets plats (par exemple : un triangle de présignalisation).

Anneaux d'arrimage

Utilisez les quatre anneaux d’arrimage en A et B sur le plancher du coffre pour fixer vos charges,

• deux autres anneaux en C sont situés sur le montant près de l'axe d'articulation de l'assise (position banquette arrière rabattue).

Filet de protection

• Un filet permet de vous protéger des charges transportées, la barre supérieure du filet peut se placer dans les logements situés en 2 (pour y accéder ouvrir le cache pivotant) et le bas du filet se fixe par sangles réglables, aux points d'ancrage B sur le plancher du coffre (voir schéma).
• Si vous utilisez le coffre avec la banquette arrière repliée, la barre supérieure du filet peut prendre place dans les logements 1 et le bas du filet se fixe aux points d'ancrage C (voir schéma).

* Suivant version ou pays.

Affichage de la date ou de l'heure

• À la mise du contact, la date s'affiche pendant cinq secondes, puis retour automatique à l'affichage de l'heure.
• Contact mis, pour afficher la date, appuyez sur le bouton D.

Notice

L'affichage de l'heure revient automatiquement au bout de dix secondes, ou en réappuyant sur le bouton D.

Réglage de l'heure

Le réglage s'effectue contact mis, heures affichées.

• Pour modifier l'heure, appuyez successivement sur le bouton H (réglage de la première zone), ou sur le bouton M (réglage de la seconde zone).
• Pour désigner un mode « 12 heures » ou « 24 heures » (sans modifier l'heure), appuyez simultanément sur les boutons H et M.

Réglage de la date

Le réglage s'effectue contact mis, date affichée.

• Pour modifier la date, appuyez successivement sur le bouton H (réglat de la première zone), ou sur le bouton M (réglat de la seconde zone).
• Pour désigner le mode « Jour/Mois » ou « Mois/Jour » (sans modifier la date), appuyez simultanément sur les boutons H et M.

POSTE de conduite*

* Suivant version ou pays

POSTE de conduite*

1 Désembuaeur vitre latérale. 2 Haut-parleur gauche (Tweeter). 3 Commandes :

• Éclairage Indicateurs de direction
• Projecteurs antibrouillard
• Feux antibrouillard Rappel navigation
• Allumage automatique des projecteurs.

4 Aérateur latéral gauche. 5 Combiné du tableau de bord. 6 Avertisseur sonore. 7 Antivol-contact. 8 Feux de détresse. 9 Commandes :

Essuie-vitre avant Lave-vitre Essuie-vitre arrière - Ordinateur de bord.

10 Aérateurs centraux. 11Montredatelur numérique

• Afficheur Multifonctions.

12 Emplacement autoradio ou vide-poches. 13 Air conditionné ou chauffage/ventilation.

14 Airbag passager.

15 Boîte à gants. 16 Haut-parleur droit (Tweeter). 17 Aérateur latéral droit. 18 Contacteur à clé: Activation/neutralisation airbag passager. 19 - Vide-poches.

Commande de navigation.

20 Commandes vitres avant électriques. 21 Commandes vitres arrriere electriques. 22Commande ESP/ASR. 23 Dégivrage lunette arriere. 24 Condamnation des vitres arrriere electriques.

25 Allume-cigares.

28 Commandes vitres arrière électriques. 29 Cendrier arrière.

30 Vide-poches. 31 Frein de stationnement. 32 Levier de vitesses. 33 Cendrier. 34 Commande radio sous volant. 35 Airbag conducteur. 36 Manette de réglage du volant. 37Commande régulateur de vitesse. 38 Aide au stationnement. 39 Reglage des projecteurs. 40 Ouverture capot moteur. 41 Trappe d'accès à la boîte à fusibles. 42 Reglage des rétroviseurs électriques. 43 Commande toit ouvrant elec trique. 44 Spot-Lecteur de cartes. 45 Plafonnier avant.

• Suivant version ou pays

Afficheur

À la mise du contact, l'afficheur indique successivement :

• Indicateur de maintenance. Indicateur de niveau d'huile moteur.
• Compteur kilométrique totalisateur / Compteur kilométrique journalier.

Compte-tours

En période de rodage, voir « Rodage »

Commande d'affichage:

• Compteur kilométrique journalier.
• Remise à zéro du compteur journalier.

Rheostat éclairage tableau de bord

Le réglage doit s'effectuer moteur tournant et feux des positions allumés, en appuyant sur la commande.

• Suivant version ou pays

Si le véhicule est équipé de la fonction « allumage automatique des projecteurs », un réhaussement automatique du tableau de bord intervient.

Indicateur de température de liquide de refroidissement.

Témoin d'alerte de température de liquide de refroidissement

En temps normal, il indique une température pouvant aller jusqu'à 100°C.

Dans des conditions d'utilisation sévères, par ambiance chaude, elle pourra se rapprocher du repère rouge.

Si le témoin rouge s'allume, arrêtez-vous immédiatement. Coupez le contact, le motoventilateur peut continuer à fonctionner un certain temps. Laissez refroidir le moteur en prenant les précautions indiquées (voir chapitre - Entretien - « Niveau, vérifications »).

Cet échauffement peut avoir des causes multiples, alertez le réseau CITROÉN le plus proche.

Indicateur de température d'huile moteur.

En temps normal, l'aiguille doit rester dans les graduations blanches.

Dans des conditions d'utilisation sévère, par ambiance chaude, l'aiguille pourra se rapprocher des repères rouges.

En cas elle ne devra dépasser les repères rouges. Sinon ralentissez et si nécessaire, arrêtez le moteur et vérifiez les niveaux (voir chapitre - Entretien - « Niveaux, vérifications »).

Cet échauffement peut avoir des causes multiples. Alertez le réseau CITROën.

Jauge carburant

Dès que le témoin de mini s'allume de façon permanente, sur le plat, la réserve est d'environ 6 litres.

Fusibles de protection

(sous-plancher de bord)

Indicateur de maintenance :

Il vous informe de l'échéance de la prochaine révision à effectuer, conformément au plan d'entretien du carnet d'entretien.

Fonctionnement :

Dès la mise du contact et pendant quelques secondes, la clé symbolisant les opérations de maintenance s'allume ; l'afficheur du totalisateur kilométrique vous indique le nombre de kilomètres restant avant la prochaine révision. (en millier et centaine de kilomètres).

L'échéance jusqu'à la prochaine révision est inférieure à 1000 km.

Il vous reste à parcourir avant la prochaine révision : 900 km.

L'échéance de révision est dépassée.

À chaque mise du contact, la clé de maintenance clignote temporairement.

Quelques secondes après, le niveau d'huile s'affiche, puis le totalisateur kilométrique reprend son fonctionnement normal et l'afficheur indique le kilométrage total et journalier.

Quelques secondes après la mise du contact, le totalisateur kilométrique reprend son fonctionnement normal et la clé de maintenance resté allumée.

Quelques secondes après la mise du contact, le totalisateur kilométrique reprend son fonctionnement normal et la clé de maintenance resté allumée.

Périodicité d'entretien

En cas d'utilisation de votre véhicule dans certaines conditions particulièrement difficiles, il est nécessaire de recourir au plan d'entretien « conditions particulières » comprenant des périodicités d'entretien rapprochées (voir le carnet d'entretien).

Remarque: si le temps maximum entre deux vidanges est atteint avant la limite des kilométres, la clé de maintenance s'allume et l'afficheur indique «0» passé ce délai.

Remise à zéro

Votre représentant du réseau de la marque effectue cette opération après chaque révision. Toutefois, si vous effectuez votre révision vous-même, la procédure de remise à zéro est la suivante :

• Coupez le contact.
• Appuyez sur le bouton 1 et maintenez-le enfoncé. -Mettez le contact. L'échéance jusqu'à la prochaine révision clignote.
• Maintenez le bouton 1 enfoncé jusqu'à ce que l'afficheur indique « =0 » et que la clé de maintenance disparaisse.

Indicateur de niveau d'huile moteur

À la mise du contact, l'indicateur de maintenance s'affiche pendant quelques secondes, puis le niveau d'huile du moteur est indiqué équivalent pendant quelques secondes.

Contrôlez le niveau sur sol horizontal avec le moteur arrêté depuis dix minutes au moins. Contrôlez avec le moteur arrêté depuis dix minutes au moins.

Manque d'huile = clignotement des barrettes

Complétez impérativement le niveau. Risques de détérioration du moteur.

Un clignotement indique un incident de fonctionnement de l'indicateur.

Consultez le réseau CITROEN.

Les informations fournies ci-dessus ne sont valables que sur sol horizontal.

Compteur kilométrique totalisateur - compteurs journaliers

Affichage des compteurs kilométriques totalisateur et journalier.

Le premier compteur journalier s'affiche (signalisé par un a).

Avec un appui bref sur le bouton, le deuxième compteur journalier s'affiche (signalisé par un b).

Remise à zéro du compteur journalier

Avec un appui long sur le bouton, le compteur journalier affiché se met à zéro.

Indicateur de direction côté gauche

Voir « Signalisation »

Indicateur de direction côté droit

Voir « Signalisation »

Feux antibrouillard

Voir « Signalisation »

Les feux indicateurs de direction fonctionnent simultanément lorsque le signal de détresse est enclenché.

Feux de croisement

Voir « Signalisation »

Feux de route

Voir « Signalisation »

Antibrouillard

Voir « Signalisation »

Témoin AIRBAG

Un témoin, au combiné de bord, s'allume quelques secondes à chaque mise du contact. En cas de défaut, il clignote ou s'allume de manière fixe. Dans ce cas, ou s'il ne s'allume pas, consultez au plus tôt le réseau CITROën.

Témoin de neutralisation airbag frontal passager

Voir « Airbags »

Témoin de porte ouverte

Signale que le hayon ou l'une au moins des portes est mal fermée.

Indique une défaillance de la pile de la télécommande d'ouverture des portes.

Témoin d'arrêt impératif.

Avec avertissement sonore, moteur tournant.

Témoin de non-bouclage de la ceinture du conducteur

S'allume lorsque la ceinture de sécurité du conducteur n'est pas bouclée.

Témoin clé antidémarrage électronique

Si le témoin reste allumé, un signal sonore retentit indiquant un incident de fonctionnement de l'antidémarrage électronique.

Système ABS

La lampe de contrôle de l'ABS s'allume lorsque on met le contact et doit s'éteindre après environ deux secondes.

Si la lampe de contrôle ne s'éteint pas, il peut s'agir d'une défaillance du système. (Voir Chapitre « Freins »)

Témoin désembuage lunette arrière

Voir « Visibilité »

Ne fonctionne que moteur tournant.

Témoin de frein de stationnement

Indique que le frein est serré ou mal desserré.

Si le témoin reste allumé alors que le frein de stationnement est desserré, arrêtez-vous immédiatement et alertez le réseau CITROEN. Voir Chapitre « Niveau »

Témoin niveau de liquide de freins

Indique que le niveau de liquide de freins est insuffisant. Si le voyant s'allume en cours de route, arrêtez-vous immédiatement et faites appel au réseau CITROEN. Voir Chapitre « Niveaux »

Témoin charge batterie

Doit être éteint lorsque le moteur tourne. S'il s'allume en permanence,

Alertez réseau CITROEN.

Témoin de pression d'huile moteur

S'il s'allume en cours de route, arrêtez le moteur,

Vérifiez le niveau, (voir chapitre « Niveau »).

S'il reste allumé malgré un niveau correct, alertez le réseau CITROEN.

En fonctionnement

Lorsque l'un des systèmes ESP ou ASR agit, le témoin ESP/ASR clignote.

Témoin de marche mature (autodiagnostic)

S'il clignote ou s'allume en cours de route, il indique un incident de fonctionnement du système d'injection, d'allumage ou du système antipollution (suivant pays).

Consultez rapidement le réseau CITROEN.

Témoin de niveau mini du liquide de refroidissement moteur

Vérifiez le niveau (voir chapitre - Entretien - « Niveau »).

En cas d'anomalie

Véhicule roulant, l'allumage du témoin ESP/ASR, accompagné du message "ESP/ASR HORS SERVICE" sur l'afficheur multifonctions, indique un dysfonctionnement du système. Consultez le réseau CITROEN.

Neutralisation

l'allumage du témoin ESP/ASR à la neutralisation du système est accomplé du message "ESP/ ASR DESACTIVE" sur l'afficheur multifonctions.

Témoin de préchauffage moteur diesel

Voir modalités de mise en marche moteur.

Voir Chapitre - « Mise en route »

Témoin d'alerte de température de liquide de refroidissement

Si le voyant s'allume, arrêtez-vous immédiatement, coupez le moteur, le motoventilateur peut continuer à fonctionner un certain temps, laissez-le refroidir en suivant les précautions indiquées (voir chapitre - « Niveau »).

Alertez le réseau CITROEN.

Lorsqu'il s'allume, en permanence sur l'écran, la réserve est d'environ 6 litres.

Afficheur multifonctions

Afficheur A

A Commande d'accès aux fonctions de l'afficheur. B Commande de réglage des fonctions de l'afficheur. 1 Zone de messages. 2 Heure ou temperature.

A la mise du contact, l'heure est affichée sauf si la température est comprise entre +3° C et -3° C (risque de verglas).

Nota: La température affichée peut être supérieure à la température réelle lorsque le véhicule stationne en plein soleil.

Menu de l'afficheur (voir tableau)

Différents paramètres peuvent être modifiés.

Ordre d'affichage des fonctions et changement des valeurs

Un appui long sur A, pour accéder au menu.

Un appui court sur A, permet de sélectionner la fonction désirée.

Un appui court sur B, permet de modifier le paramètre de la fonction.

Ordre	Fonctions	Paramètres
1	LANGUE	Choix de la langue.
2	HEURE	Changement de l'heure (de «1» à «12» heures (AM/PM) ou de «0» à «23» heures).
3	MINUTE	Changement des minutes (de «0» à «59» minutes).
4	ANNEE	Changement de l'année (« 00 », « 01 », etc.).
5	MOIS	Changement du mois (de «1» à «12»).
6	JOUR	Changement du jour (de «1» à «31»).
7	FORMAT DE L'HEURE	« 12 heures » ou « 24 heures »
8	UNITE DE TEMPERATURE	Changement de l'unité de température («°C » ou «°F »).

• Suivant version ou pays. Pour les véhicules équipés de la navigation, veuillez vous reporter à l'annexe « Particularités Navigation ».

Afficheur multifonctions

Afficheur B

A Commande d'accès aux fonctions de l'afficheur. B Commande de réglage des fonctions de l'afficheur.

1 Zone de messages. 2 Heure. 3 Température.

Lorsque la température est comprise entre +3°C et -3°C, l'affichage de la température clignote (risque de verglas).

Note: La température affichée peut être supérieure à la température réelle lorsque le véhicule stationne en plein soleil.

Fusibles de protection

(sous planche de bord) F8

Alerte survitesse

Fonction de surveillance d'une vitesse maximale souhaitée. En cas de dépassement de la vitesse programmée, un signal sonore retentit.

Pour mémoriser ou modifier la vitesse d'alerte souhaitée, lorsque vous avez atteint cette vitesse, effectuez un appui long sur l'extrémité de la commande d'essuie-vitres jusqu'à l'obtention du message « ALERTE VITESSE ACTIVE »

• Suivant version ou pays

Pour les véhicules équipés de la navigation, veuillez vous reporter à l'annexe « Particularités Navigation »

Menu de l'afficheur (voir tableau)

Différents paramètres peuvent être modifiés.

Ordre d'affichage des fonctions et changement des valeurs

Un appui long sur A, pour accéder au menu.

Un appui court sur A, permet de sélectionner la fonction désirée.

Un appui court sur B, permet de modifier le paramètre de la fonction.

Ordre	Fonctions	Paramètres
1	LANGUE	Choix de la langue.
2	UNITE DE VITESSE	Changement de l'unité de vitesse («KM/H» ou «MPH»).
3	UNITE DE TEMPERATURE	Changement de l'unité de température («°C» ou «°F »).
4	FORMAT DE L'HEURE	« 12 heures » ou « 24 heures »
5	HEURE	Changement de l'heure (de «1» à «12» heures (AM/PM) ou de «0» à «23» heures).
6	MINUTE	Changement des minutes (de «0» à «59» minutes).
7	ANNEE	Changement de l'année (« 00 », « 01 », etc.).
8	MOIS	Changement du mois (de «1» à «12»).
9	JOUR	Changement du jour (de «1» à «31»).

• Suivant version ou pays. Pour les véhicules équipés de la navigation, veuillez vous reporter à l'annexe « Particularités Navigation ».

Molette de sélection des fonctions et paramètres

• La rotation permet la sélection d'un besoin proposé.
• Un appui sur la molette valide le choix sélectionné.

B Touche « MENU »

• Permet à tout instant l'accès au menu général.

Appui court : Permet de passer d'une fonction à l'autre (autoradio, téléphone, ordinateur de bord, navigation...). Appui long : Mise en veille de l'écran.

D Touche « ESC »

Appui court : Annulation de l'opération en cours, retour à l'écran précédent. Appui long : Retour à l'écran d'accueil.

• Selon version ou pays. Les textes affichés peuvent être différents avec l'option navigation.

L'afficheur permet de visualiser les informations suivantes

Mode autoradio

• Radio - Cassette - CD - Date
• Température extérieure - Heure.

Mode téléphone** - Messages d'alerte et d'information

Mode ordinateur de bord** Mode navigation**

Affichage superpose

Une fenêtre se superpose à l'affichage en cours pour :

• Signaler un changement d'état de la fonction en cours.
• Signaler un message d'alerte ou d'information.

La fenêtre disparaît après quelques secondes d'affichage ou par appui sur la molette de réglage.

• Suivant version ou pays ** Voir additifs « Particularités navigation » et « Notice autoradio »

Configuration de l'afficheur mode opérationne

1 - Appuyez sur la touche : « MENU » 2 - Sélectionnez en tournant la molette : « Configuration afficheur » 3 - Appuyez sur la molette pour valider. 4 - Sélectionnez en tournant la molette - « Réglage luminosité » ou - « Réglage de date et heures » ou - « Choix de la langue » ou - « Réglage des formats et unités » 5 - Appuyez sur la molette pour valider. 6 - Sélectionnez en tournant la molette le paramètre désiré. 7 - Appuyez sur la molette pour valider. 8 - Sélectionnez en tournant la molette la valeur désirée du paramètre. 9 - Appuyez sur la molette pour valider.

• Suivant version ou pays

Après chaque réglage d'une valeur de paramètre, l'afficheur revient à l'écran d'accueil. Pour régler un autre paramètre, répétez les opérations ci-dessus.

Afficheur multifonctions

Le tableau ci-après résume les fonctions et paramètres qui sont régulables :

CONFIGURATION DE L'AFFICHEUR

Fonctions	Paramètres	Afficheur
Réglage luminosité	MODE VIDEO LUMINOSITE	Configuration afficheur Réglage luminosité Réglage date et heures Choix de langue © © © © Réglage des formats et unités
Réglage de date et heures	HEURE - MINUTE ANNEE - MOIS - JOUR	Configuration afficheur Réglage luminosité Réglage date et heures Choix de langue © © © © Réglage des formats et unités
Choix de la langue	Allemand, Espagnol, Français, Anglais, Italien.	Configuration afficheur Réglage luminosité Réglage date et heures Choix de langue © © © © Réglage des formats et unités
Réglage des formats et unités	UNITE DE VITESSE UNITE DE TEMPERATURE FORMAT DE L'HEURE	Configuration afficheur Réglage luminosité Réglage date et heures Choix de langue © © © © Réglage des formats et unités

• Suivant version ou pays

Autonomie. - Distance parcourue. - Consommation moyenne. - Consommation instantanée. Vitesse moyenne. - Alerte survitesse.

L'ordinateur de bord donne 6 types de renseignements différents sur l'afficheur en haut du combiné de bord.

Pour obtenir la sélection des différentes informations et leur affichage, appuyez par impulsion brève sur l'extrémité de la commande de l'essuie-vitre avant.

Autonomie

Elle indique le nombre de kilomètres pouvant être encore parcourus avec le carburant restant dans le réservoir (calculé en fonction de la consommation réelle sur les dix dernières minutes). Quand la quantité de carburant dans le réservoir est inférieure à 6 litres, trois segments s'affichent.

Après une réinitialisation de l'ordinateur de bord, l'indication de l'autonomie ne devient significative qu'après un certain temps d'utilisation.

• Suivant version ou pays. Pour les véhicules équipés de la navigation, veuillez vous reporter à l'additif « Particularités Navigation »

Distance parcourue

Elle indique le nombre de kilomètres parcourus depuis la dernière remise à zéro de l'ordinateur de bord.

Consommation moyenne

Elle est le rapport entre le carburant consommé et la distance parcourue depuis la dernière mise à zéro de l'ordinateur.

Consommation instantanée

C'est le résultat portant sur la consommation enregistrée depuis les deux dernières secondes. Cette fonction ne s'affiche qu'à partir de 20 km/h.

Vitesse moyenne

Elle est obtenue depuis la dernière mise à zéro de l'ordinateur, en divisant la distance parcourue par le temps d'utilisation (contact mis).

• Suivant version ou pays. Pour les véhicules équipés de la navigation, veuillez vous reporter à l'annexe « Particularités Navigation »

Alerte survie sse

Fonction de surveillance d'une vitesse maximale souhaitée. En cas de dépassement de la vitesse programmée, un signal sonore retentit.

Si l'afficheur indique « ALERTE VITESSE INACTIVE », un appui court en bout de commande ramène à l'écran de départ ou

pour activer la fonction, faites un appui long en bout de commande, l'afficheur indique « ALERTTE VITESSE ACTIVE »

Pour mémoriser ou modifier la vitesse d'alerte, un appui court en bout de commande, l'afficheur indique « PROG VITESSE » dès que le véhicule a atteint la vitesse souhaitée, la mémorisation s'effectue par un appui long en bout de commande.

• Si l'afficheur indique « ALERTE VITESSE ACTIVE », un appui court en bout de commande affiche « PROG VITESSE ». Vous pouvez modifier la vitesse comme indiqué ci-dessus.
• Pour désactiver la fonction, faites un appui long en bout de commande lorsque l'afficheur indique « ALERTE VITESSE ACTIVE ». Ceci n'est possible que si l'on est en-dessous de la vitesse d'alerte.

Pour remettre à zéro l'ordinateur, appuyez en continu plus de trois secondes sur la commande.

La remise à zéro n'est pas possible si l'on est en sélection survitesse.

Si la batterie a été débranchée, tous les segments et les symboles de l'afficheur s'allument lors de la remise sous tension.

Si, en roulant, des segments horizontaux affichent à la place des chiffres, consultez le réseau CITROEN.

• Suivant version ou pays. Pour les véhicules équipés de la navigation, veuillez vous reporter à l'annexe « Particularités Navigation »

Affichage messages

Afficheur A

TEXTE AFFICHE	VOYANT ASSOCIÉ	INFORMATION CONCERNÉE
MODE ECONOMIE ACTIF		Voir Chapitre « Mode économique »
PORTE AVANT GAUCHE OUVERTE		Porte avant gauche ouverte ou mal fermée
PORTE AVANT DROITE OUVERTE		Porte avant droite ouverte ou mal fermée
PORTE ARRÈRE GAUCHE OUVERTE		Porte arrêté gauche ouverte ou mal fermée
PORTE ARRÈRE DROITE OUVERTE		Porte arrêté droite ouverte ou mal fermée
COFFRE OUVERT		Hayon ouvert ou mal fermé

Afficheur B

TEXTE AFFICHE	VOYANT ASSOCIÉ	INFORMATION CONCERNÉE
NIV. LIQUIDE DE FREINS INSUFFISANT	STOP	Arrêt impératif, contactez le réseau CITROën
TEMP. EAU MOTEUR TROP ELEVEE	STOP	Arrêt impératif, voir Chapitre « Niveaux »
COMPLETER NIVEAU HUILÉ MOTEUR	STOP	Arrêtez le moteur, complètez le niveau, voir Chapitre « Niveaux »
PRESSION HUILÉ MOTEUR INSUFFISANTE	STOP	Arrêtez le moteur, complètez le niveau, voir Chapitre « Niveaux »
TEMP. HUILÉ BOITE TROP ELEVEE		Consultez rapidement le réseau CITROën
ANOMALIE ANTIPOLLUTION		Consultez rapidement le réseau CITROën
ANOMALIE BOITE AUTOMATIQUE		Défaut boîte de vitesses, consultez le réseau CITROën
ANOMALIE ABS		Consultez le réseau CITROën

Affichage messages

TEXTE AFFICHÉ	VOYANT ASSOCIÉ	INFORMATION CONCERNÉE
ANOMALIE FREINAGE	STOP	Arrêt impératif, contactez le réseau CITROën
ANOMALIE AIRBAG		Consultez le réseau CITROën
ANOMALIE CHARGE BATTERIE		Consultez le réseau CITROën
OUBLI FREIN A MAIN		Desserrez le frein de stationnement
OUBLI CEINTURE DE SECURITE		Bouclez la ceinture de sécurité
AIRBAG PASSAGER NEUTRALISE		Airbag passager neutralisé
ESP/ASR HORS SERVICE		Consultez le réseau CITROën pour vérification du système.
ESP/ASR DESACTIVE		Neutralisation des systèmes ESP et ASR
Niveau CARBURANT FAIBLE		Faites le plein rapidement
ANOMALIE CAPTEUR DE CHOC		Coupure de l'alimentation carburant suite à un choc
ECLAIRAGE AUTOMATIQUE ACTIF		Eclairage automatique activé
ECLAIRAGE AUTOMATIQUE INACTIF		Eclairage automatique désactifé
ESSUYAGE AUTOMATIQUE ACTIVÉ		Essue-vitre automatique activé
ANOMALIE ANTIVOL ELECTRONIQUE		Moteur verrouillé ou clé non reconnue
MODE ECONOMIE ACTIF		Voir Chapitre « Mode économique »
RISQUE DE VERGLAS		Température comprise entre +3° C et -3° C
DEFAULT CATALYSEUR		Anomalie dépollution, consultez rapidement le réseau CITROën

Indicateurs de direction

Gauche, vers le bas.

Droite, vers le haut.

Pour un changement de direction, enclenchez la commande au-delà du point dur. Arrêt automatique avec le retour du volant.

Avertisseur optique

Par impulsion en tirant vers vous. L'avis optique est possible contact coupé.

Avertisseur sonore

Appuyez sur l'une des branches du volant.

• Suivant version ou pays

Rouler avec le signal de détresse rend les indicateurs de direction inopérants.

Signal de détresse

Commande simultanément les yeux indicateurs de direction.

Ne l'utilisez qu'en cas de danger, pour un arrêt d'urgence ou pour une conduite dans des conditions inhabituelles.

Fonctionne aussi avec contact coupé.

Nota : La diode rouge concerne l'anti-démarrage électronique. Voir Chapitre « clés »

Allumage d'urgence des yeux de détresse

• Un freinage d'urgence ou une forte décélération du véhicule provoque l'allumage automatique des yeux de détresse.

Les feux s'éteindront automatiquement à la réaccélération du véhicule ou manuellement en appuyant sur la commande de feux de détresse sur la planche de bord.

Signalisation sonore

Votre véhicule vous donne diverses informations sonores :

• 1 Bip = signale la confirmation de la prise en compte d'une commande (Ex: activation ou neutralisation du système anti-agression)
• 1 Gong = alerte de niveau 1 (ex.: porte ouverte ou mal fermée)
• 3 Gongs consécutifs = alerte de niveau 2 (ex.: température d'eau moteur trop élevée)

Commande d'éclairage

Tous feux éteints

Tournez la bague A vers l'avant.

Feux de position

Vos combinés allume.

Ils fonctionnent avec les feux de position, les feux de croisière ou les feux de route.

Tournez la bague A vers l'avant.

Croisement-route

Inversion feux de croisement/feux de route

Tirez la commande à fond vers vous pour inverser feux de croisement/feux de route.

Sé déclenché à l'ouverture de la porte conducteur, contact coupe, pour indiquer que les feux sont restés allumés. S'arrête à la fermeture de la porte, à l'extinction des feux ou à la mise du contact.

Réglage des projecteurs

En fonction de la charge de votre véhicule, il est recommandé de corriger le faisceau des projecteurs.

Position 0: Conducteur seul ou avec un passager.

Position 2 : Conducteur + 2 passagers.

Position 1: Conducteur + 4 passagers.

Position 2: Conducteur + 4 passagers + bagages.

Position 3: Conducteur seul + charge maximale autorisée.

Une position intermédiaire existe entre 1-2 et 2-3.

Pour véhicule équipe de feux antibrouillard arrière :

• 1 impulsion vers l'avant : allumage antibrouillard arrière.
• 1 impulsion vers l'arrière : extinction antibrouillard arrière.

Pour véhicule équipé de projecteurs et de deux antibrouillards :

• 1 impulsion vers l'avant : allumage antibrouillard avant.
• 2e impulsion vers l'avant : allumage antibrouillard arrière.
• 1e impulsion vers l'arrière : extinction antibrouillard arrière.
• 2e impulsion vers l'arrière : extinction antibrouillard avant.

Note : les feux antibrouillard doivent être utilisés uniquement par temps de brouillard ou chutes de neige.

Allumage automatique des projecteurs

Les projecteurs s'allument automatiquement dans 2 cas:

• en fonction de la luminosité extérieure,
• quelques secondes après les premiers battements des essuie-glace avant.

Les projecteurs s'éteignent automatiquement :

• dès que la luminosité est redevenue suffisante,
• cinq minutes après l'arrêt des essuie-glace avant.

L'extinction automatique des feux entraîne l'extinction des feux antibrouillard avant et arrière.

Fusibles de protection (sous planche de bord) F8-F11-F12

(sous capot moteur) F6-F9-F10-F11-F12-F13

Pour activer ou neutraliser la fonction

- Commande d'éclairage sur la position 0. - Appuyez en bout de la commande jusqu'au gong de confirmation. - Confirmation par un message sur l'afficheur.

Si vos feux sont allumés, et que vous décidez de désactiver l'automatisation (appui en bout de commande), les feux ne s'éteindront pas pour autant. C'est à vous d'intervenir sur la commande : tournez la bague A vers l'avant, puis revenez sur la position O.

En cas de dysfonctionnement du système, le conducteur est alerté par le clignotement du témoin des feux de croissement au combiné. Les feux s'allument.

Ne masquez pas le capteur de luminosité visible du côté extérieur du pare-brise et situé derrière le rétroviseur intérieur.

Allumage temporisé des projecteurs

Dès le contact coupé, en tirant la commande vers vous, allumage des projecteurs, avec extinction automatique après une minute, pour vous permettre de sortir d'un parking peu éclairé par exemple.

Par temps de brouillard, si la luminosité n’entraîne pas l’allumage automatique, il vous appartient d’allumer manuellement les feux de croissance, ainsi que les feux antibrouillard.

Essuie-vitre avant

3 Balayage rapide. 2 Balayage normal. 1 Balayage intermittent ou essuie-vitre automatique. 0 Arrêt. 4 Balayage coup par coup, appuyez vers le bas.

• Suivant version ou pays

Fusibles de protection (sous capot moteur) F17

Vehicule non équipée d'un détecteur de pluie.

Position 1: Cadence de balayage intermittente.

Nota: En position 2 ou 3 : à l'arrêt, la cadence d'essuie-glace se réduira automatiquement.

Véhicule équipé d'un détecteur de pluie.

Position 1: La cadence du balayage se réglera automatiquement en fonction de l'intensité de la pluie.

Note: En position 2 ou 3 : à l'arrêt, la cadence d'essuie-glace se réduira automatiquement.

Attention :

Par sécurité, le système d'essuyage est désactivé environ 1 minute après la coupure du contact.

À la remise du contact, pour réactiver la fonction :

• revenez sur la position Arrêt,
• passez sur la position souhaitée.

L'activation de la fonction est signalée par un balayage.

Attention :

Ne masquez pas le détecteur de pluie visible du côté extérieur du pare-brise et situé derrière le rétroviseur intérieur.

Lavage du véhicule, contact mis par exemple dans des installations de lavage automatique :

• ramenez la commande sur la position 0 - Arrêt.

Les essuie-vitres peuvent être arrêtés en position de maintenance (lors du remplacement).

Pour cela, contact coupé, actionnez la commande d'essuie-vitres vers le bas.

Pour revenir à la position arrêt, actionnez à nouveau la commande.

Lave-vitre avant

En tirant la commande vers vous, le lave-vitre s'accompagne d'un balayage temporisé des essuie-vitres (trois cycles).

Essuie-vitre arrière

1er cran - arrêt

Au cran

Essuie-vitre arrière intermittent.

Au 3E cran

Lavage et balayage arrêté temporisé (trois cycles).

Mise en marche automatique

Lorsque les essuie-vitres avant sont fonctionnels et lors du passage de la marche arrêté.

Note : Une neutralisation de cette fonction est possible par le réseau CITROEN.

Désembuage lunette arrière

Ne fonctionne que moteur tournant.

Une impulsion sur la commande active le désembuage électrique de la lunette arrière (et des rétroviseurs).

S'éteint automatiquement après douze minutes environ pour éviter une consommation de courant excessive.

Une impulsion interrompt le désembuage.

Une nouvelle impulsion le remet en fonctionnement pour douze minutes.

• Suivant version ou pays

Fusibles de protection

(sous capot moteur)

F7-F14

Si les essuie-vitres avant sont en fonction, passer la marche arrière déclenche le balayage de l'essuie-vitre arrière.

Vérifiez que les balais d'essuie-vitre avant et arrière sont libres, lors de l'utilisation d'un porte-velo par exemple ou par temps de gel.

Enlevez toute accumulation de neige à la base du pare-brise.

Avant

Depuis le poste conducteur, les interrupteurs placés sur la console centrale permettent d'actionner les vitres avant du véhicule.

Une action sur la commande déclenche un mouvement de la vitre qui s'interrompt dès le relâchement de celle-ci.

La commande des levé-vitres reste possible de manière temporaire après la coupure du contact et jusqu'à l'ouverture d'une porte avant.

Commande séquentielle

Une action au premier cran sur la commande déclenche un mouvement de la vitre qui s'interrompt au relâchement de la commande.

Une action au deuxième cran sur la commande déclenche la montée ou la descente complète de la vitre, une nouvelle impulsion sur la commande en arrête le mouvement.

Antipuncture

Pour les vitres avant, un dispositif antipincement stoppe la montée de la vitre si elle rencontre un obstacle ; elle redescend alors.

Après débranchement de la batterie ou en cas de dysfonctionnement, vous devez réinitialiser la fonction antipincement : descendez complètement la vitre avec la commande A, puis remontez-la. Elle ne remontera que de quelques centimètres. Réappuyez à nouveau sur A jusqu'à fermeture complète.

Attention : Pendant cette opération, la protection antipincement est inopérante.

Si la vitre redescend de façon intermittente lors d'une opération de montée, appuyez sur la commande A par très brèves saccades jusqu'à remontée complète de la vitre.

Attention : Pendant cette opération, la protection antipincement est inopérante.

• Retirez toujours la clé de contact en quittant le véhicule même pour une courte durée.
• Lorsque le conducteur actionne les commandes des lève-vitres passagers, le conducteur doit s'assurer qu'aucun passager n'empêche la fermeture correcte des vitres.
• Le conducteur doit veiller à la bonne utilisation des lève-vitres par les passagers.
• En cas de pincement lors de la manipulation des vitres, vous devez inverser le mouvement de la vitre. Pour cela, inversez la position de la commande concernée.

Commande électrique arrière

Les interrupteurs placés en bas de la planche de bord et de la console centrale permettent d'actionner les vitres électriques arrière du véhicule.

Une action sur la commande déclenche un mouvement de la vitre qui s'interrompt depuis le relâchement de celle-ci.

• Suivant version ou pays

Fusibles de protection (sous planche de bord) F14

Attention par mesure de sécurité (enfants)

• Un interrupteur permet de neutraliser les commandes des vitres arrêtées.
• Retirez toujours la clé de contact en quittant le véhicule même pour une courte durée.

Attention

La commande des lève-vitres reste possible de manière temporaire après la coupure du contact et jusqu'à l'ouverture d'une porte avant.

Vitres de custode entrebâillables (modèle 3 portes)

Pour entrebailler la vitre, tirez sur le levier et poussez la vitre.

Pour fermer, tirez et appuyez sur le levier pour verrouiller.

Attention aux enfants

pendant la manœuvre des vitres.

Retirez toujours la clé de contact en quittant le véhicule même pour une courte durée.

Rétroviseur intérieur

Le levier situé sur le bord inférieur permet de placer le rétroviseur en deux positions :

1 - Position jour : le levier n'est pas visible. 2 - Position nuit (anti-éblouissement) : le levier est apparent.

Le rétroviseur intérieur possède deux articulations qui permettent aussi d'optimiser en hauteur le réglage de la vision vers l'arrière.

Rétroviseurs extérieurs

L'extrémité du miroir du rétroviseur côté conducteur est de forme asphérique afin d'élargir le champ de vision latéral.

Les objets observés dans la partie asphérique du rétroviseur sont en réalité plus près qu'ils ne paraissent.

Il faudra donc en tenir compte pour apprécier correctement la distance.

Commande manuelle

De l'intérieur, réglez dans les quatre directions avec le levier de réglage.

Rétroviseurs extérieurs à commande électrique

Votre véhicule est equipped de rétroviseurs électriques.

Sélectionnez la position pour le rétroviseur souhaité :

- Rétroviseur côté conducteur - Rétroviseur côté passager

Manoeuvrez la commande dans les quatre directions pour effectuer le réglage désiré.

Le dégivrage des miroirs des rétroviseurs est couplé avec le désembuage électrique de la lunette arrière.

Rabattement des rétroviseurs

Pour les rabattre, placez la commande sur la position 3.

Le mouvement inverse s'obtient en plaçant la commande sur l'une des autres positions.

La commande de rabattement reste active, de manière temporaire, après la coupure du contact.

• Suivant version ou pays

Réglage électrique du rétroviseur passager

De l'intérieur, régalez dans les quatre directions avec le levier de réglage.

Antivol-Contact-Démarreur 66-67

Mise en route 68

Levier de vitesses 69-70

Régulateur de vitesse 71-72

Frein de stationnement - Système ABS 73

Contrôle dynamique de stabilité 74

Aide au stationnement 75

S: antivol

Pour débloquer la direction, manoeuvrez légèrement le volant tout en tournant la clé sans forcer.

Permet d'utiliser certains accessoires électriques. Levoyant charge batterie s'allume.

M: contact marche

Les voyants : charge batterie, frein de stationnement, pression d'huile doivent s'allumer.

En fonction de la version de votre véhicule, les voyants suivants doivent également s'allumer : ABS, ESP/ASR, Niveau de liquide de frein, Autodiagnostic moteur, Préchauffage (Diesel), Airbags, Neutralisation de l'airbag frontal passager, Témoin de non bouclage de ceinture conducteur, Stop.

Le non-allumage de ces voyants indique une défaillance.

D: démarreur

Lâchez la clé当翻译为法语时，应为“释放”或“松开”，因此正确的翻译应为： Lâchez la clé lorsque le moteur est démarré. Ne l'actionnez jamais quand le moteur tourne.

Ces voyants sont testés avec la clé de contact en position contact marche

Mode économie

Afin de ne pas décharger la batterie, lorsque le moteur est arrêté, votre véhicule passe automatiquement en mode économique au bout de 30 minutes environ d'utilisation d'un ou de plusieurs équipements électriques.

Les équipements électriques de bord se coupent automatiquement.

Pour les réactiver, il sera nécessaire de remettre en route le moteur.

Coupure d'alimentation de carburant

Votre véhicule est equipped'un dispositif de sécurité qui coupe l'alimentation en carburant.

Il apporte une sécurité supplémentaire en cas de choc avant ou arrière.

En cas de coupure d'alimentation carburant, il est nécessaire de couper le contact et de relancer la procédure de démarrage, en s'assurant du bon état de circulation du véhicule.

ATTENTION NE RETIREZ JAMAIS LA CLÉ DE CONTACT AVANT L'ARRÉT COMPLET DU VEHICULE. IL EST IMPÉRATIF DE TOUJOURS ROULER MOTEUR TOURNANT POUR CONSERVER L'ASSISTANCE DE FREINAGE ET DE DIRECTION

(risque d'enclenchement du blocage de direction et non fonctionnement des éléments de sécurité).

À l'arrêt, après avoir retiré la clé, tournez si nécessaire légèrement le volant afin d'assurer le blocage de la direction.

Démarrage moteur

Ne touchez pas à l'accélérateur.

Actionnez le démarreur jusqu'à ce que le moteur tourne (pas plus de dix secondes).

Pour des températures inférieures à 0°C, débrayez pendant l'action du démarreur pour faciliter la mise en route. Relâchez ensuite lentement la pédale d'embrayage.

En cas d'échec à la première tentative, coupez le contact, attendez pendant dix secondes, puis actionnez de nouveau le démarreur comme ci-dessus.

Démarrage moteur

Tournez la clé jusqu'à la position contact démarrage, attendez l'extinction du voyant de préchauffage, puis actionnez le démarreur jusqu'au démarrage du moteur.

Si le moteur ne démarre pas, coupez le contact puis reconnectez l'opération.

Pour des températures inférieures à 0°C, débrayez pendant l'action du démarreur pour faciliter la mise en route. Relâchez ensuite lentement la pédale d'embrayage.

Note: Pendant le démarrage, ne touchez pas l'accélérateur.

Véhicules équipés d'un turbo compresseur :

N'arrêtez jamais le moteur sans l'avoir laissé tourner quelques secondes au ralenti, le temps de permettre au turbo-compresseur de revenir à une vitesse normale.

Donner un « coup d'accélérateur » au moment de la coupure du contact endommagerait gravement celui-ci.

Attention

NE FAITES PAS TOURNER LE MOTEUR DANS UN LOCAL FERMÉ OU INSUFFISAMMENT VENTILE.

Lever de vitesses de la boîte manuelle

Marche arrêtée

Ne l'engagez jamais avant l'arrêt complet du véhicule.

Le mouvement doit être effectué lentement pour éviter tout bruit à l'engagement de la marche arrière.

• Suivant version ou pays

Fusibles de protection (sous planche de bord) F5

(sous capot moteur) F1-F4-F5

Levier de sélection de la boîte automatique

La mise en route du moteur ne peut s'effectuer qu'en position P ou N.

Un dispositif de sécurité la rend impossible dans les autres positions.

Après la mise en route du moteur, appuyez sur la pédale de frein et sélectionnez la vitesse souhaitée : - marche avant ou marche arrière.

Position du sélecteur de vitesses Le mode de conduite et la position du sélecteur de vitesses sont affichés sur un cadran au combiné de bord.

Boîte de vitesses automatique, par sécurité :

• Le levier de vitesses ne peut être dégagé de la position P que si l'on appuie sur la pédale de frein.
• À l'ouverture de la porte conducteur, clé de contact enlevée, un signal sonore retentit si le levier de vitesses n'est pas en position P ou N. Assurez-vous en toutes circonstances que le levier de vitesses est en position P avant de quitter votre véhicule.

Sélectionne le mode de conduite :

Normal, pour une conduite dans des conditions habituelles, les voyants

et doit être éteints.

• Sport, cette position permet une conduite plus dynamique privilégiant performance et reprises.
• Neige, cette position permet une conduite plus douce, adaptée sur routes glissantes.
• Appuyez sur la touche S : le témoin au combiné s'allume, vous êtes en mode « SPORT »
• Appuyez sur la touche : le témoin au combiné s'allume, vous êtes en mode « NEIGE » (le premier rapport 1 ne sera pas utilisé). Levier sur D : le démarrage se fait sur le deuxième rapport, le passage des vitesses s'effectue à un régime peu élevé. Levier sur 2, appuyez sur la touche 1 : les témoins et sont éteints.

Le démarrage et la conduite s'effectuent sur le seul premier rapport, pour quitter cette position 1 :

• Manœuvrez le sélecteur de vitesses ou
• Réappuyez sur la touche 1
• Un nouvel appui sur la touche, les témoins S et sont éteints, vous êtes en mode « NORMAL »
• Suivant version ou pays

ATTENTION: Le clignotement simultané des voyants « SPORT » et « NEIGE », sur le combiné de bord, signale une anomalie de fonctionnement. Ne dépassez pas les 100 km/h. Dans ce cas, un fort à-coup peut être ressenti lors de la sélection R de la marche arrière. Consultez le réseau CITROEN.

Régulateur de vitesse*

Ce dispositif d'aide à la conduite permet de rouler à une allure constante de votre choix, au-dessus de 40 km/h.

La commande du régulateur A est située sous la commande d'éclairage et de signalisation.

Mise en action : tournez la molette 1 vers la position ON.

Arrêt : tournez la molette 1 vers la position OFF.

Sélection d'une vitesse de croisière

Par action sur l'accélérateur jusqu'à la vitesse souhaitée. Donnez une impulsion sur l'arrière de la touche 2 ou de la touche 4 de la commande A. La vitesse est régulée et mémorisée.

En cours de régulation, il est toujours possible, par action sur la pédale d'accélérateur, d'aller au-delà de la vitesse mémorisée (dépassement d'un autre véhicule par exemple).

Pédale relâchée : automatique à la vitesse mémorisée.

Un appui court sur l'arrière de la touche 4 augmentera légèrement la vitesse.

Un appui court sur l'arrière de la touche 2 diminuera légèrement la vitesse.

Neutralisation de la vitesse mémorisée

Soit par appui sur la pédale de frein ou de débrayage.

Soit lorsque l'un des systèmes ESP ou ASR agit.

Soit en appuyant sur la touche 3 située sur le bout de la commande A.

Ces manœuvres n'annulent pas la vitesse mémorisée.

Rappel de la vitesse mémorisée

Après neutralisation, donnez une impulsion sur la touche 3.

Votre véhicule reprend la dernière vitesse mémorisée.

Augmentation de la vitesse mémorisée

Soit par action sur l'accélérateur jusqu'à la vitesse souhaitée, donnez une impulsion sur l'arrière de la touche 4 de la commande A,

soit par un appui long sur l'arrière de la touche 4 de la commande A jusqu'à obtention de la vitesse souhaitée.

Relâchez la touche, la nouvelle vitesse est alors mémorisée.

Diminution de la vitesse mémorisée

Par un appui long sur l'arrière de la touche 2 de la commande A jusqu'à obtention de la vitesse souhaitée (au-dessus de 40 km/h)

Relâchez la touche, la nouvelle vitesse est alors mémorisée.

Annulation de la vitesse mémorisée

Soit lors d'un arrêt : contact coupé

Soit par la rotation de la molette vers la position OFF.

Le régulateur de vitesse ne doit être utilisé que lorsque les conditions de roulage à vitesse constante le permettent. Ne pas l'utiliser lorsque la circulation est très dense, sur route accidentée, représentant de mauvaises conditions d'adhésion ou toutes autres difficultés.

Le conducteur doit rester attentif et conserver une parfaite maîtrise de son véhicule.

Frein de stationnement

Le frein de stationnement est actionné en tirant sur le levier avec d'autant plus d'énergie que la pente est accentuée.

Pour faciliter l'action sur le levier, il est recommandé d'appuyer simultanément sur la pédale de frein.

En toutes circonstances, par précaution, engagez la première vitesse. Pour les véhicules à boîte de vitesses automatique, sélectionnez la position de stationnement (P).

Sur pentes raides, tournez les roues vers le trottoir.

Pour desserrer le frein de stationnement, appuyez sur la commande en tirant sur le levier puis rabaissez-le totalement.

Le témoin s'allume si le frein de stationnement est serré ou mal desserré, moteur tournant.

Allumage d'urgence des feux de détresse

Un freinage d'urgence ou une forte décelération du véhicule provoque l'allumage automatique des feux de détresse.

Les feux s'eteindront automatiquement à la réaccelération du véhicule ou manuellement en appuyant sur la commande de feux de détresse sur la planche de bord.

Votre véhicule est équipéd'un dispositif de sécurité qui coupe l'alimentation en carburant.

Il apporte une sécurité supplémentaire en cas de chicane avant ou arrêté.

Le frein de stationnement ne doit pas être utilisé pour arrêter ou freiner le véhicule roulant.

Système ABS - antiblocage de roues

Ce système augmente la sécurité en empêchant le blocage des roues en cas de freinage brutal ou dans des conditions d'adhérence faible.

Il permet de garder le contrôle de la direction.

La capacité de fonctionnement de tous les éléments électriques essentiels de l'ABS est contrôlée par un système de surveillance électronique avant et pendant le parcours.

La lampe de contrôle de l'ABS s'allume lorsqu'on met le contact et doit s'éteindre après environ deux secondes. Si la lampe de contrôle ne s'éteint pas, cela signifie que l'ABS s'est déconnecté par suite d'une défaillance. De même, le fait que la lampe de contrôle s'allume pendant le parcours, montre que le système ABS est inactif. Dans les deux cas le système normal de freinage reste efficace, comme sur un véhicule sans ABS. Toutefois, afin de retrouver la sécurité liée au fonctionnement correct de l'ABS, le véhicule doit être examiné dès possible par le réseau CITROEN.

Sur routes glissantes (gravillons, neige, verglas, etc.), rouler prudemment reste dans tous les cas impératif.

Contrôle dynamique de stabilité (ESP) et anti-patinage de roue (ASR)

Ces systèmes sont associés et complémentaires de l'ABS. En cas d'écart entre la trajectoire suivie par le véhicule et celle souhaitée par le conducteur, le système ESP agit automatiquement sur le frein d'une ou plusieurs roues et sur le moteur pour inscrire le véhicule dans la trajectoire souhaitée. Le système ASR optimise la motricité, afin d'éviter le patinage des roues, en agissant sur les freins des roues motrices et sur le moteur. Il permet aussi d'améliorer la stabilité directionnelle du véhicule à l'accélération.

Fonctionnement :

Lorsque l'un des systèmes ESP ou ASR agit, le témoin ESP/ASR clignote.

Neutralisation

Dans des conditions exceptionnelles (démarrage du véhicule embourbé, immobilisé dans la neige, avec des chaînes, sur un sol meuble...), il peut s'avérer utile de neutraliser les systèmes ESP/ASR pour faire patiner les roues et retrouver de l'adhérence.

• Appuyez sur la commande A.
• Le témoin ESP/ASR s/allume, accompagné du message « ESP/ASR DESACTIVE » sur l'afficheur multifonctions, les systèmes ESP/ASR ne sont plus actifs. Les systèmes ESP/ASR s'enclencheront à nouveau :
• automatique en cas de coupure du contact,
• manuellement par une nouvelle pression sur la commande A.

Anomalie de fonctionnement

Lorsqu'un dysfonctionnement des systèmes survient, le témoin ESP/ASR s'allume, accompagné du message "ESP/ ASR HORS SERVICE" sur l'afficheur multifonctions. Consultez le réseau CITROEN pour vérification du système.

Conseils de sécurité

Le système ESP offre un surcroît de sécurité en conduite normale, mais ne doit pas inciter le conducteur à prendre des risques supplémentaires ou à rouler à des vitesses trop élevées.

Le fonctionnement de ce système est assuré dans la mesure du respect des préconisations du constructeur concernant les roues (pneumatiques et jantes), les composants de freinage, les composants électroniques, ainsi que les procédures de montage et d'intervention du réseau CITROEN.

Après un choc, faites vérifier ce système par un point du réseau CITROën.

• Suivant version ou pays

Aide au stationnement

Lors d'une manœuvre en marche arrière, des capteurs de proximité situés dans le pare-chocs arrière vous informent, par un signal sonore modulé, de la présence d'un obstacle situé dans la zone de détection à l'arrière du véhicule.

Zone de détection

Au passage de la marche arrière, un signal sonore court vous avertit que le système est actif :

• lorsque le véhicule se rapproche de l'obstacle, le signal sonore devient de plus en plus rapide,
• lorsque l'obstacle est à moins de 20 centimètres environ de l'arrière du véhicule, le signal sonore devient continu.

Marche arrière enclenchée, un appui court sur la commande neutralise temporairement le système (voyant éteint).

Un nouvel enclenchement de la marche arrière le remet en fonction.

Neutralisation

Marche arrière enclenchée, un appui sur la commande pendant quelques secondes neutralise le système (voyant éteint).

Un nouvel appui, marche arrière enclenchée, le remet en fonction.

Attention

Au passage de la marche arrêtée, un signal sonore court suivi d'un signal sonore long indique un incident de fonctionnement.

Consultez le réseau CITROEN.

Aération - Chauffage

Pages

Air conditionné

78-79

Régulation de température

Éclairage intérieur

81→83

Confort intérieur

Prééquipement radio

85 87

Pose des haut-parleurs

Toit ouvrant

Entrée d'air

Veillez à la propreté de la grille extérieure d'entrée d'air et du collecteur situés à la base du pare-brise (feuilles mortes, neige).

N'obstruez pas le passage sous les sièges avant pour permettre un chauffage efficace aux places arrière, ni les extracteurs d'air à l'intérieur du coffre.

En cas de lavage du véhicule de type haute pression, évitez toute projection au niveau de l'entrée d'air.

Aérateurs

Les aérateurs de face sont munis de molettes permettant d'ouvrir ou fermer le débit d'air et de grillages pour orienter le flux d'air (haut-bas, droite-gauche).

Circulation d'air

Un comportement maximal est obtenu par une bonne répartition d'air dans l'habitacle à l'avant comme à l'arrière.

1 - Répartiteur d'air

Débit aux aérateurs de face.

Débit vers les pieds.

Débit vers les pieds et le pare-brise.

Débit vers le pare-brise.

Désembuage-dégivrage.

(pour une plus grande efficacité, fermez les aérateurs centraux et latéraux).

La répartition de l'air pulse peut être modulée à volonté en plaçant le répartiteur 1 sur une position intermédiaire. Quelle que soit la position, il est always possible d'obtenir de l'air aux aérateurs.

3 - Réglage de la vitesse du pulseur d'air.

Pour obtenir un bon comportement dans l'habitacle, cette commande ne doit pas rester en position minimum.

Dans cette position, aucun conditionnement d'air n'est assuré.

Air intérieur recyclé.

Cette position permet de s'isoler d'odeurs ou fumées extérieures désagréables. Cette disposition doit être annulée dès que possible pour permettre le renouvellement de l'air dans l'habitacle et le désembuage.

Admission d'air extérieur.

Position à privilégier pour le désembuage.

Air conditionné

L'installation d'air conditionné ne fonctionne que moteur en marche.

Agissez sur l'interrupteur placé sur la planche de bord.

Témoin allumé = en fonctionnement.

Pour être efficace, l'installation d'air conditionné ne doit être utilisée que vitres fermées.

Si après un arrêt prolongé au soleil, la température intérieure est très élevée, aérez l'habitat vitres ouvertes pendant quelques instants, puis fermez les vitres.

Recyclage d'air

Pour augmenter l'efficacité et la rapidité de l'air conditionné par temps très chaud, utilisez la position air intérieur recyclé.

Cette disposition doit être annulée, lorsqu'elle n'est plus nécessaire, pour permettre un renouvellement de l'air dans l'habitacle.

Nota : L'eau provenant de la condensation du climatiseur peut s'évacuer par un orifice prévu à cet effet ; une tache d'eau peut ainsi se former sous le véhicule à l'arrêt.

Pour conserver une bonne étanchéité du compresseur de climatisation, il est indispensable de faire fonctionner l'air conditionné au moins une fois par mois.

Quelle que soit la salle, par temps frais, l'air conditionné est utile, car il enlève l'humidité de l'air et la buée.

Filtre à pollens et à particules

Votre installation est équipée d'un filtre qui permet d'arrêter les poussières.

Ce filtre doit être changé selon les prescriptions d'entretien.

Ce système régule automatiquement la température et le débit d'air dans l'habitacle en fonction de votre choix en chaud ou en froid.

La température dans l'habitacle ne peut être inférieure à la température extérieure si l'air conditionné n'est pas en marche.

Note: en position dégivrage, l'air conditionné peut se mettre en marche automatiquement.

La commande B permet de choisir la température souhaitée. La position 22 est prévue pour assurer le meilleur comportement dans la majorité des cas. Vous pouvez ajuster la température pour affiner votre comportement.

Il est inutile de choisir une temperature tres elevee ou trop basse dans le but d'obtenir un resultat plus rapide.

Notice

Sur les positions extrêmes, bleu (froid maxi) et rouge (chaud maxi), la régulation automatique n'est plus assurée.

Débit d'air

La position « AUTO » gère le plus judicieusement possible le débit d'air. Si l'ambiance obtenue ne vous satisfait pas, la commande C vous permet de fixer un autre débit d'air à votre convenance entre les positions « 0 » et « MAXI ». Sur la première position après AUTO, le débit d'air est nul et l'air conditionné arrêté.

Répartition d'air désembuage

Pour une efficacité optimale du désembuage, il est recommandé :

D'enclencher l'air conditionné. - D'annuler la fonction « air intérieur recyclé » au cas où celle-ci était sélectionnée (voyant allumé).

Lorsque la commande D est sur la position désembUAGE, un programme automatique optimise, selon la température extérieure, la fonction dégivrage désembUAGE.

Pour obtenir de l'air vers le haut, pour un meilleur confort, placez la commande D un peu avant la position désembuage. Conseils de répartition (voir tableau page suivante).

Note : L'eau provenant de la condensation du climatiseur peut s'évacuer par un orifice prévu à cet effet ; une tache d'eau peut ainsi se former sous le véhicule à l'arrêt.

Pour conserver une bonne étanchéité du compresseur de climatisation, il est indispensable de faire fonctionner l'air conditionné au moins une fois par mois.

Quelle que soit la saison, par temps frais, l'air conditionné est utile, car il enlève l'humidité de l'air et la buée.

• Suivant version ou pays

Régulation de temperature

Pour une bonne utilisation du système de régulation, nous vous conseillons :

Températures extérieures	Pour optimiser le système répartiteur d'air	Positions des aérateurs
Basses	Pieds ou pieds-dégivrage	Latéraux ouverts - Centraux fermés
Moyennes	Pieds	Quatre aérateurs ouverts
Hautes	Face	Quatre aérateurs ouverts

Plafonnier avant - plafonnier arrêt

Trois positions :

1. Allumage commandé par l'ouverture des portes. 2. Éteint. 3. Allumage permanent. (avec la clé en position «Accessoires»)

Spots de lecture

Sur la console du pavillon.

Pour l'allumer, basculez-le à droite ou à gauche.

Position éteinte au milieu.

Éclairage de coffre

L'éclairage du coffre s'allume à l'ouverture du hayon.

Extinction temporisée. Suivant version ou pays.

Fusibles de protection (sous planche de bord) F22

Confort intérieur*

Vide-poches de console centrale

Ouverture de l'avant vers l'arrière. Permet de ranger 4 CD ou 4 cassettes.

Coffre de rangement de portes avant

Boîte à gants

Pour ouvrir, tirez sur la poignée et abaissez le couvercle.

Le couvercle de la boîte à gants est muni d'emplacements pour :

- 1 stylo - 2 gobelets - des cartes (format carte de crédit)

Éclairage de boîte à gants

Automatique à l'ouverture du couvercle. N'oubliez pas de le refermer. Ne fonctionne pas contact coupé.

• Suivant version ou pays

Fusibles de protection

(sous planche de bord) F22

Attention :

Par mesure de sécurité, la boîte à gants doit rester fermée en roulant.

Pare-soleil

Les pare-soleil passager et conducteur comportent un miroir occultable ou non.

Pare-soleil avec éclairage du miroir

S'éclaire automatiquement à l'ouverture du volet d'occultation du miroir, contact mis.

Lecture de badge

Le pare-brise athermique comporte une zone sérigraphiée située au niveau du rétroviseur intérieur permettant la lecture optique de badges d'accès (exemple : carte de péage d'autoroute).

• Suivant version ou pays

Poignées de maintien

Fusibles de protection

(sous-plancher de bord)

F22

Prise accessoires 12 volts

Allume-cigares

Appuyez et attendez quelques instants le déclenchement automatique.

Cendrier éclairé

Pour vider le cendrier, relevez le couvercle et tirez-le dans l'axe de la console.

Remontage

Repositionnez le cendrier dans son logement en poussant.

Cendrier sur console arrière

Pour vider le cendrier, appuyez sur la languette sur le cendrier et tirez l'ensemble vers vous.

Repositionnez le cendrier dans son logement en poussant.

Remontage

Repositionnez le cendrier dans son logement en poussant.

Fusibles de protection

(sous-plancher-de-bord)

F23-F23B

ATTENTION aux enfants :

L'allume-cigares fonctionne aussi avec contact coupé.

Raccordement autoradio

Retirez le boîtier vide-poches pour accéder au câble et aux connexions permettant le branchement de l'autoradio, des haut-parleurs et du câble d'antenne.

Option autoradio citroen

Voir la notice jointe dans la pochette des documents de bord.

• Suivant version ou pays

Fusibles de protection

(sous plaque de bord)

F7-F24-F24B

Démontage

À l'aide d'un tournevis, relevez les 2 languettes en A pour dégager le vide-poches.

Positions et fonctions normalisées des connecteurs

A1:—

A2: Commande numérique (Volant). A3: Commande numérique (Volant). A4: (+) Autoradio CITROEN. A5: (+) Antenne. A6: (+) Accessoires. A7: (+) Permanent. A8: Masse.

B1: (+) Haut-parleur arrière droit. B2: (-) Haut-parleur arrière droit. B3: (+) Haut-parleur avant droit. B4: (-) Haut-parleur avant droit. B5: (+) Haut-parleur avant gauche. B6: (-) Haut-parleur avant gauche. B7: (+) Haut-parleur arrière gauche. B8: (-) Haut-parleur arrière gauche.

Pose des haut-parleurs sur portières avant et arrière

Diametre:165mm

Déboîtez en faisant levier à l'envers des zones indiquées et tirez sur l'ensemble de la grille.

Découpez la moitié inférieure du panneau isolant d'étanchéité selon la prédécoupe.

Connectez et fixez le haut-parleur à l'aide des quatre vis, replacez la grille.

Surplanche débord

Deux tweeters aux extrémités de la planche de bord. Déclipez et tirez sur la grille, connectez les tweeters, montez-les sur la grille en leur faisant effectuer 1/4 de tour, replacez les grilles.

• Suivant version ou pays

Diamètre : 135 mm

Découpez la partie inférieure de la grille pour accéder aux fixations.

Découpez la moitié inférieure du panneau isolant d'étanchéité selon la prédécoupe.

Connectez et fixez le haut-parleur à l'aide des quatre vis, replacez la grille.

Consultez le réseau CITROEN

Toit ouvrant électrique

Le toit peut, soit se soulever de l'arrière, soit s'ouvrir en coulissant en entraînant le rideau.

Un déflecteur se met en place automatiquement à l'ouverture du toit ouvrant.

Commande séquentielle

Une action au premier cran sur la commande déclenche un mouvement du toit ouvrant qui s'interrompt dès le relâchement de la commande. Une action au deuxième cran sur la commande déclenche l'ouverture ou la fermeture complète du toit ouvrant, une impulsion en arrête le mouvement.

• Suivant version ou pays

Fusibles de protection

(sous plaque de bord)

F16

Appuyez sur l'avant de la commande pour relever l'arrière du toit ouvrant ou pour le fermer.

Appuyez sur l'arrière de la commande pour abaisser l'arrière du toit ouvrant ou pour l'ouvrir.

La commande du toit ouvrant reste possible de manière temporaire après la coupure du contact et jusqu'à l'ouverture d'une porte avant.

Antipuncture

Un dispositif antipincement stoppe la fermeture du toit ouvrant en coulissement si celui-ci rencontre un obstacle; il s'ouvre alors.

Après un débranchement de la batterie ou en cas de dysfonctionnement, vous devez réinitialiser la fonction antipincement.

Pour cela, placez la commande sur la position ouverture complète ou entrebaillement maximum, puis appuyez sur celle-ci et maintenez cet appui pendant 1 seconde minimum après avoir atteint la position d'ouverture complète demandée.

Rideau de toit ouvrant

Il peut être positionné manuellement toit fermé ou arrière soulevé.

ATTENTION La pose d'un toit ouvrant « Accessoire » est interdite si votre véhicule est équipé d'airbags latéraux (modification des normes de sécurité constructeur).

• Attention aux enfants pendant la manœuvre du toit.
• Lorsque le conducteur actionne la commande du toit ouvrant, le conducteur doit s'assurer que les passagers n'empêchent pas la fermeture correcte de celui-ci.
• Le conducteur doit s'assurer que le passager utilise correctement la commande du toit ouvrant.
• En cas de pincement lors de la manipulation du toit ouvrant, vous devez inverser le mouvement du toit. Pour cela, inversez la position de la commande concernée.
• Retirez toujours la clé de contact en quittant le véhicule même pour une courte durée.

	Pages
Vérifications	92
Moteurs essence	93 → 96
Moteurs Diesel	97 → 99
Matériel Injection diesel	100-101
Niveau	102 → 104
Capacités	105

Vérifications

Suivez les prescriptions du carnet d'entretien.

Voir « Matériel injection diesel »

Liquide de refroidissement moteur

le niveau du liquide doit se situer entre les repères mini et maxi situés sur le

réservoir.

Sur moteur chaud, attendre 15 mn.

Qualité : Consultez le carnet d'entretien.

Ne jamais intervenir sur le circuit de refroidissement sur un moteur chaud (Voir « Niveau »).

Liquide lave-vitre avant et arrière

Utilisez de préférence les produits homologués par

CITROEN. Démontage du cache : Voir « Niveau »

Batterie 12 volts

Voir « Démarrage avec une batterie de secours »

• Suivant version ou pays

Huile moteur

Contrôlez sur sol horizontal, moteur arrêté depuis dix minutes au moins.

Niveau : Voir « Niveaux »

Qualité : Consultez le carnet d'entretien.

Sortez la jauge d'huile manuelle.

Le niveau doit se situer entre les repères MINI et MAXI de la jauge.

Il ne doit jamais dépasser le maximum.

Maxi Mini

Liquide de freins

le niveau du liquide doit se situer entre les repères mini et maxi, situés sur le

réservoir.

Niveau : Voir « Niveaux »

Qualité : Consultez le carnet d'entretien.

Si le voyant s'allume : Arrêt immédiat

Huile de direction assistée

Vérifiez le niveau moteur arrêté.

Niveau : Voir « Niveaux »

Qualité : Consultez le carnet d'entretien.

Attention : Lors d'interventions sous le capot moteur, moteur chaud, même arrêté et contact coupé, le motoventilateur peut se mettre en marche à tout moment.

Entre chaque visite d'entretien périodique, conseillée par le constructeur, contrôle fréquemment le niveau d'huile moteur ainsi qu'avant chaque grand parcours.

Moteur 1.4i

Ce moteur est équipé d'un catalyseur situé à l'arrière du radiateur. Il peut occasionner de graves brûlures.

Moteur 1.6i 16V

Ce moteur est équipé d'un catalyseur situé à l'arrière du radiateur. Il peut occasionner de graves brûlures.

Moteur 1.4 HDI

Le circuit gazole étant sous haute pression :

TOUTE INTERVENTION SUR LECIRCUIT EST INTERDITE.

Les moteurs HDi font appel à une technologie avancée.

Toute intervention nécessite une qualification particulière que le réseau CITROEN vous garantit.

Moteur 2.0 HDi

(90 cv)/(110 cv)

Le circuit gazole étant sous haute pression :

TOUTE INTERVENTION SUR LECIRCUIT EST INTERDITE.

Les moteurs HDi font appel à une technologie avancée.

Toute intervention nécessite une qualification particulière que le réseau CITROEN vous garantit.

Pompe d'injection

Ne déplombrez le réglage en aucun cas.

Toute modification de ce réglage entraînerait une possibilité de dépréciation rapide du moteur et la perte de la garantie.

Moteur 1.4 HDi

Purge de l'eau contenue dans le filtre

Purgez régulièrement (à chaque vidange moteur).

Pour évaporer l'eau, desserrez la vis de purge à la base du filtre.

Opérez jusqu'à l'écoulement complet de l'eau.

Puis resserrez la vis de purge.

Réamorçage du circuit

Moteur 1.9 diesel, dépose du carénage moteur

-Tirez l'agrafe de fixation A vers l'avant du véhicule. - Déposez la jauge à huile. - Dévissez la vis B et retirez-la. - Enlevez le carénage. - Effectuez le réamorcage du circuit. - Remontez le carénage, moteur arrêté.

Moteur 1.4 hdi

Déclipez le cache de protection pour accéder à la pompe de réamorce.

• Enlevez le carénage.
• Effectuez le réamorcage du circuit.
• Remontez le carénage, moteur arrêté.

Moteur 2.0 hdi (90 cv) avec pompe de réamorçage

Dépose du carénage moteur

• Tournez les 4 agrafes A d'un quart de tour,
• Enlevez le carénage, effectuez le réamorcage du circuit.

Moteur avec pompe de réamorçage

• Après remplissage (mini 5 litres) actionner la pompe manuelle de réamorçage, jusqu'à la sensation d'effort lors de la manoeuvre.
• Actionner alors le démarreur en, enfonçant légèrement l'accélérateur jusqu'à la mise en route du moteur.

Au cas où le moteur ne démarrerait pas à la première sollicitation, attendez quinze secondes puis reconnendez.

Sans résultat après quelques tentatives, recommencez l'opération au début.

Le moteur tournant au ralenti, accélérez légèrement pour parfaire la purge.

Moteur 2.0 hdi (110 cv) sans pompe de réamorcage

Après avoir remis du carburant, tournez la clé de contact sur la position M, puis actionnez le démarreur jusqu'à la mise en route du moteur.

Niveaux

Maxi

Mini

Manque d'huile

Indicateur de niveau d'huile moteur

Voir « Cadrans de bord »

1-Maxi 2-Mini

Vérifiez avec la jauge d'huile manuelle.

3 - Manque d'huile

Complétez impérativement le niveau. Risques de détérioration du moteur.

Huile moteur

Contrôlez sur sol horizontal, moteur arrêté depuis dix minutes au moins.

Sortez la jauge d'huile manuelle.

Le niveau doit se situer entre les repères MINI et MAXI de la jauge.

Complément d'huile moteur

Avant replissage, sortez la jauge. Contrôlez le niveau après replissage.

Il ne doit jamais dépasser le maximum.

Révissez le bouchon du carter avant de fermer le capot.

Qualité : Consultez le carnet d'entretien.

Huile de direction assistée

Vérifiez le niveau, moteur arrêté.

La pompe de direction ne doit en aucun cas fonctionner sans huile (risque de grippage).

Qualité : Consultez le carnet d'entretien.

Attention :

Lors d'interventions sous le capot moteur, moteur chaud, même arrêté et contact coupé, le motoventilateur peut se mettre en marche à tout moment.

Radiateur - liquide de refroidissement

Le contrôle de niveau et le complément de liquide doit toujours être fait moteur froid.

Moteur chaud :

Attendez quinze minutes ou que la température soit inférieure à 100°C et dévissez lentement le bouchon jusqu'au cran de sécurité pour faire tomber la pression, en vous protégeant à l'aide d'un chiffon, par exemple.

Complément de liquide de refroidissement

Le niveau du liquide doit se situer entre les repères MINI et MAXI situés sur le vase d'expansion.

Complétez le niveau. Si le complément est supérieur à 1 litre, faites vérifier le circuit de refroidissement par le réseau CITROEN.

Bien verrouiller le bouchon au deuxième cran.

Note : La nécessité de rajouter fréquemment du liquide indique une défaillance à faire contrôler au plus tôt.

Le renouvellement du liquide de refroidissement doit impérativement être fait par le réseau CITROEN.

Liquide de refroidissement moteur

L'antigel contenu dans le liquide de refroidissement lui permet de tenir aux basses températures (protection d'origine - 35°C) et lui confère, en outre, des propriétés anti-corrosion et de tenue à haute température.

Qualité : Consultez le carnet d'entretien.

Attention :

Lors d'interventions sous le capot moteur, moteur chaud, même arrêté et contact coupé, le motoventilateur peut se mettre en marche à tout moment.

Liquide lave-vitre avant et arrière

Démontage du cache :

Tournez les vis d'un quart de tour. Pour une qualité optimale de nettoyage et pour votre sécurité, utilisez de préférence les produits homologués par le réseau CITROEN.

Capacité : Voir « Capacités »

Réservoir liquide de freins

Vérifiez régulièrement le niveau.

Le niveau du liquide doit se situer entre les repères mini et maxi situés sur le réservoir.

Si le voyant s'allume en cours de route, arrêtez-vous immédiatement et faites appel au réseau CITROEN.

Liquide de freins

Le liquide synthétique assure à la fois une protection anti-corrosion et un fonctionnement correct du système de freinage, quelles que soient les conditions d'environnement. Utilisez exclusivement celui proposé par le réseau CITROEN. Ce liquide doit être remplacé tous les deux ans.

Ces préconisations, à bien respecter, sont mentionnées dans le carnet d'entretien de votre véhicule.

Qualité : Consultez le carnet d'entretien.

Attention :

Lors d'interventions sous le capot moteur, moteur chaud, même arrêté et contact coupé, le motoventilateur peut se mettre en marche à tout moment.

Capacités*

Liquide lave-vitre avant et arrêté

3,5/7 litres (avec lave-projecteurs)

Type moteur	Capacités d'huile moteur (en litres) (1)
Moteur 1.4i 75cv	3
Moteur 1.6i 16V 110cv	3,25
Moteur 2.0i 16 V 137cv	4,25
Moteur 2.0i 16 V 167cv	4,25
Moteur 1.4 HDi 70cv	4,2
Moteur 1.9 D 72cv	4,75
Moteur 2.0 HDi 90cv/110cv	4,2

Fusibles

Changement de lampes

Batterie 12 volts

Conseils de sécurité

Barres porte-tout

Remplacement d'une roue

Pression des pneumatiques

Remorquage - Levage

Pages

08→113

14→118

22→124

Boîtier de fusibles

Deux boîtiers de fusibles sont placés sous la planche de bord et dans le compartiment moteur.

Fusibles sous planche de bord

Pour accéder aux fusibles sous la planche de bord, tirez sur le couvercle.

Remplacement d'un fusible

Avant de remplacer un fusible, il est nécessaire de connaître la cause de l'incident et d'y avoir remédé. Les numéros des fusibles sont indiqués sur la boîte à fusibles.

Les fusibles sans numéro sont des fusibles de rechange.

Remplacez le fusible usage par un fusible de même ampérage (même couleur).

Utilisez la pince spéciale A place sur le boîtier.

Bon

Mauvais

Pince A

Tableau des fusibles

Fusibles sous planche de bord

Repère	Ampérage	Fonctions
F1	-	SHUNT
F2	5 A	Air conditionné (éclairage)
F3	5 A	Cadrans de bord - Prise diagnostic
F4	5 A	Boîtier de Servitude Intelligent (+Après contact)
F5	5 A	Boîte de vitesses automatique
F6	-	Libre
F7	10 A	Autoradio - Alarme
F8	5 A	Afficheur - Feux de détresse - Montre numérique - Prise diagnostic - Autoradio commande sous volant
F9	5 A	Boîtier de Servitude Intelligent (+ Batterie)
F10	10 A	Navigation - Ordinateur PC - Caravane
F11	5 A	Feu de position avant gauche - Feux de position arrière droit
F12	5 A	Éclairage plaque minéalogique - Feu de position avant droit - Feux de position arrière gauche
F13	-	Libre
F14	30 A	Lève-vitres avant
F15	20 A	Sièges avant chauffants

Tableau des fusibles

Repère	Ampérage	Fonctions
F16	20 A	Toit ouvrant antipincement
F17	15 A	+ Batterie
F18	5 A	Eclairage interrupteurs tableau de bord
F19	10 A	Contacteur deieux stop (alimentation) - Contacteur embrayage
F20	5 A	Capteur de vitesse - Moteur - Niveau de liquide de refroidissement moteur - Préchauffage diesel
F21	-	Libre
F22	5 A	Éclairage miroir pare-soleil - Éclairage boîte à gants - Lecteur de carte - Plafonniers
F23	20 A	Allume-cigares / Prise accessoires (+ Accessoires)
F23B	20 A	Allume-cigares / Prise accessoires (+ Batterie)
F24	10 A	Autoradio option (+ Accessoires)
F24B	10 A	Autoradio option (+ batterie)
F25	5 A	Montre numérique - Rétroviseur électrique
F26	-	Libre
F27	5 A	Boîtier de Servitude Intelligent (+ Accessoires)
F28	15 A	Réglage siège conducteur

Tableau des fusibles

(Suivant version ou pays)

Fusibles sous-capot moteur

Boîtier de fusibles

Pour accéder au boîtier situé dans le compartiment moteur, déclippez le couvercle.

Après intervention, refermez très soigneusement le couvercle.

L'intervention sur les MAXI fusibles de protections supplémentaires, situés dans les boîtiers, est réservée au réseau CITROEN.

Tableeaudesfusibles

Fusibles sous-capot moteur

Repère	Ampérage	Fonctions
F1	10 A	Groupe motoventilateur - Chauffage additionnel - Calcauleur boîte de vitesses automatique - Feux de recul
F2	15 A 25 A*	Pompe de carburant - Chauffage additionnel*
F3	10 A	Calculateur ABS - ESP/ASR
F4	10 A	Calculateur boîte de vitesses automatique - Calcauleur moteur
F5	10 A	Sirène alarme - Calcauleur boîte de vitesses automatique - Calcauleur moteur
F6	15 A	Projecteurs antibrouillard
F7	20 A	Lave-projecteurs
F8	20 A	Calculateur moteur - Groupe motoventilateur (relais)
F9	15 A	Feu de croissement gauche - Réglage des projecteurs

Tableau des fusibles

Fusibles sous-capot moteur

Repère	Ampérage	Fonctions
F10	15 A	Feu de croissement droit
F11	10 A	Projecteur route gauche
F12	10 A	Projecteur route droit
F13	15 A	Avertisseur sonore
F14	10 A	Pompe lave-vitre avant/arière
F15	30 A	Contrôle moteur
F16	30 A	Pompe à air (dépollution moteur)
F17	30 A	Essue vitre avant
F18	40 A	Pulseur air conditionné

Bloc optique avant Feux de croisurement

Lampe : H7 (55W)

Pour les yeux de route et de croisement, pour éviter la dépréciation des projecteurs, utilisez uniquement des lampes de marques :

PHILIPS - OSRAM - GE

Celles-ci répondent aux spécifications anti-UV (Ultra Violet) nécessaires au bon fonctionnement et à la fiabilité des projecteurs.

Les projecteurs sont équipés d'une glace en poly-carbonate revêtue d'un vernis protecteur. Il est fortement déconseillé de les nettoyer à l'aide d'un chiffon sec ou abrasif ou avec des produits détergents ou solvants.

• Suivant version ou pays

Feux de route

Lampe : H1 (55W)

Feux de position

Lampe : W 5 W

Attention

Le changement des lampes à halogène doit se faire lorsque le projecteur est éteint depuis quelques minutes (risque de brûlure grave). Ne touchez pas directement la lampe avec les doigts, utilisez des chiffons non pelucheux.

Indicateur de direction avant

Tournez d'un quart de tour le porte-lampe et tirez.

Dégagez l'ensemble et sortez la lampe.

Effectuez les opérations en sens inverse pour la remise en place.

Lampe: PY21W.

Rappel latéral d'indicateur de direction

Poussez le boîtier vers l’avant pour le décliper et tirez vers vous.

Tournez d'un quart de tour le porte-lampe.

Lampe: PY5W.

Projecteurs antibrouillard

Lampe : H3 (55W).

Consultez le réseau CITROEN.

Plafonniers

Déclipez le couvercle pour accéder à la lampe.

Lampe : W 5 W

Spot de lecture

Déclipez le couvercle pour accéder à la lampe.

Lampe : W 5 W

Éclairage de coffre

Déclipez le couvercle puis tirez le portelampe.

A: Version 3 portes et berline.

B: Version break.

Lampe : W 5 W.

BLOC optique arrière

Repérez la lampe défaillante.

Lampes :

1 Feux de stop et de position : P 21/5 W P 21/4 W 2 Feux de direction : PY 21 W 3 Feux de recul : P 21 W 4 Feux antibrouillard : P 21 W 5 Feux de position : P 21/5 W P 21/4 W

Démontage

Levez le hayon, dégagez le rabat de moquette au-dessus de l'écrou papillon.

Déclipez le connecteur en soulevant sa barrette inférieure et tirez-le.

Dévissez entièrement l'écrou papillon en maintenant le feu de l'extérieur.

Une fois le feu démonté, déclipez le porte-lampe.

3E feu de stop (berline)

Levez le hayon, dévissez les deux écrous papillon et poussez l'ensemble pour le déboiter.

Débranche le connecteur pour dégager le feu.

Débranchez le porte-lampe et remplacez les lampes défectueuses.

Lampe: W 5 W. (5 Lampes).

3E feu de stop (break)

Levez le hayon, dévissez les deux écrous papillon et poussez l'ensemble pour le déboiter.

Débranche le connecteur pour dégager le feu.

Débranchez le porte-lampe et remplacez les lampes défectueuses.

Lampe: W 5 W. (5 Lampes).

Plaque minéralogique

Tirez sur le porte-lampe en exerçant sous la mousse, un effort dans le sens de la flèche, à l'aide d'un objet plat.

Déclipez le couvercle pour accéder à la lampe.

Lampe: W5W.

A la fin de chaque opération, vérifie le bon fonctionnement des feux.

Démarrage avec une batterie de secours

Si la batterie est déchargée, il est possible d'utiliser une batterie de secours isolée ou celle d'un autre véhicule.

Il est impératif de suivre correctement l'ordre indiqué.

A Batterie sur véhicule en panne. (sous capot moteur) B Batterie de secours. C Point métallique sur véhicule en panne.

Vérifiez la bonne tension de la batterie de secours (12 volts).

En cas d'utilisation de la batterie d'un autre véhicule, arrêtez le moteur de celui-ci. Les deux véhicules ne doivent pas être en contact direct.

Branchez les câbles selon l'ordre indiqué dans le schéma. Veillez à ce que les pinces soient bien serrées (risque d'étincelles).

Mettez en marche la voiture donneuse. Laissez tourner le moteur pendant environ une minute à un régime légèrement accéléré.

Démarrez la voiture réceptrice.

Conseil

Ne touchez pas aux pinces pendant l'opération.

Ne vous penchez pas au-dessus des batteries.

Débranchez les câbles dans l'ordre inverse du branchement en évitant qu'ils ne se touchent.

Mise en route du moteur après débranchement et rebranchement de la batterie

• Tournez la clé de contact.
• Attendez environ une minute avant de solliciter le démarreur afin de permettre la réinitialisation des systèmes électroniques. Il pourrait être nécessaire de rentrer le code de l'autoradio.

Après débranchement prolongé de la batterie, il peut être nécessaire de réinitialiser les fonctions suivantes:

• l'antipincement et le séquentiel des vitres,
• l'antipincement du toit ouvrant, les paramètres de l'affichage multifonctions (date, heures, langue, unité de distance et de température),
• la vitesse de l'alerte de survitesse,
• les stations de l'autoradio,
• la réception de la navigation.

ATTENTION : lors du débranchement de la batterie, vérifier que le lecteur de navigation situé dans le coffre a fini son enregistrement d'informations à la coupure du contact : led éteinte.

Dispositif d'attelage

Nous vous recommandons de faire effectuer le montage de ce dispositif par le réseau CITROEN qui connaît les capacités de remorquage du véhicule et possède les instructions nécessaires concernant le montage d'un tel dispositif de sécurité.

Recommandations de remorquage

Lorsque votre véhicule est déjà utilisé à pleine charge et que vous attelez une remorque, limitez votre vitesse à 100 km/h.

Les performances de votre véhicule diminuant avec l'altitude, nous préconisons à partir de 1000 mètres et pour chaque palier supplémentaire de 1000 mètres, de réduire de 100 kg la masse maximale/remorquable.

Dimensions (en mètre) :

A:0,836/0,851

B:1,021

Dans le cas du remorquage d'un autre véhicule, celui-ci doit être en roue libre (boîte de vitesses au point mort).

Jeu de barres porte-tout

La conception du véhicule implique, pour toute sécurité et pour éviter d'endommager le pavillon, l'utilisation des barres porte-tout testées et approuvées par AUTOMOBILES CITROEN.

Particularités (break)

Deux rails latéraux sur le toit de votre véhicule peuvent recevoir les fixations des barres porte-tout.

Pour accéder aux glissières, relevez les caches pivotants A situés aux extrémités des rails.

• Répartissez la charge uniformément, en évitant de surcharger l'un des côtés.
• Disposez la charge la plus lourde le plus près possible du toit.
• Arrimez solidement la charge et signalisez-la si elle est encombrante. Conduisez avec souplesse, la sensibilité au vent latéral est augmentée. La stabilité de votre véhicule peut être modifiée.
• Retirez la galerie ou les barres de toit aussitôt le transport terminé.

Respectez les capacités de charges autorisées.

Charge maximale répartie sur les barres.

Berline : 75 Kg

Break : 100 Kg

Accès à la roue de secours

La vis de maintien du panier de roue de secours est située sous le tapis de coffre à proximité du système de fermeture.

Desserrez cette vis à l'aide de l'extrémité de la clé démonteur.

Soulevez le panier pour dégager le crochet de maintien, puis dégagez-le.

Outillage

La clé démonte-roue est placée dans le coffre côté gauche.

Pour le break, celle-ci est placée dans le volume de rangement droit du coffre, ouverture et fermeture par bouton en tournant de 1/4 de tour.

Le cric et sa manivelle sont placés dans un boîtier de protection dans la roue de secours sous le coffre arrière.

Démontage

1 - Immobilisez le véhicule sur un sol horizontal. Serrez le frein de stationnement. Coupez le contact et engagez la première vitesse ou la marche arrière suivant la pente. (Pour modèle avec boîte de vitesse automatique, sélectionnez la position P.) Placez la cale (1), intégrée au boîtier de protection, à l'arrière de la roue opposée à celle de la roue à changer. Voir étiquette dans le couvercle du boîtier de protection-cale. 2 - Positionnez le cric à l'emplacement avant ou arrière prévu sur le bas de caisse et développez-le jusqu'au contact du sol à l'aide de la manivelle. 3 - Débloquez les vis de roue à l'aide de la clé démonte-roue. 4 - Développez le cric afin de libérer la roue du sol. 5 - Dévissez et changez la roue.

Attention

Ne vous engagez jamais sous le véhicule lorsque celui-ci est simplement soulevé par le cric.

Remontage

1 - Engagez la roue sur le moyeu. 2 - Serrez une seule vis, présentez l'enjoliveur en positionnant l'orifice de valve correctement.

Puis clipez l'enjoliveur en appuyant au niveau de la vis. - Vissez et serrez les 3 autres vis sans les bloquer.

3 - Retractez le cric et dégagez-le. 4 - Bloquez les vis de la roue à l'aide de la clé démonte-roue. 5 - Dès que possible, remontez la roue d'origine réparée. 6 - Rétablissez la pression de gonflage de celle-ci (voir « Pneumatiques ») et faites vérifier l'équilibrage.

• Suivant version ou pays

Remise en place de la roue dans le panier

Après avoir replace le cric et sa manivelle dans le boîtier de protection dans la roue, faites glisser celle-ci dans le panier.

Soulevez le panier pour l'accrocher avec le crochet de sécurité.

Resserrez la vis par l'intérieur du coffre.

Rangez la clé démonte-roue.

Jantes en alliage léger

Si vous véhicule est équipée de jantes en alliage léger et d'une roue de secours en tôle, lors du montage de celle-ci, il est normal de constater que les rondelles des vis de roues ne viennent pas en appui sur la jante.

La roue de secours est maintenue par l'épaulement conique de la vis de roue, voir schéma.

Lors du remontage de la jante en alliage léger, assurez-vous du bon état de propriété des rondelles des vis de roues.

Conseil

Les vis de roues sont spécifiques à chaque type de roue.

En cas de changement des roues, assurez-vous auprès du réseau CITROën de la compatibilité des vis avec les nouvelles roues.

Le cric est spécifique à votre véhicule, ne l'utilisez pas pour d'autres usages.

Conseils - recommendations

Pour conduire en toute sécurité, il est très important de veiller à ce que les pressions de gonflage soient toujours conformes aux recommandations du constructeur. Elles doivent être vérifiées avec une périodicité régulière, tous les mois par exemple, et systématiquement avant les longs trajets, sans oublier la roue de secours. Ces déifications sont à faire à froid car la pression augmente au fur et à mesure que les pneus s'échauffent en roulage.

Ne dégonflez jamais un pneu chaud.

ASSUREZ-VOUS EN PERMANENCE DU BON ETAT ET DU GONFLAGE CORRECT DES PNEUMATIQUES.

Reportez-vous aux pressions indiquées sur la vignette « Pression de gonflage » située côté porte conducteur.

Voir Chapitre « Identification »

Anneau amovible de remorquage

L'anneau de remorquage est démontable et se monte à l'avant ou à l'arrière du véhicule. Il est rangé dans le boîtier de protection du cric placé dans la roue de secours.

Déclipez le cache 1 pour monter l'anneau à l'arrière du véhicule ou placez-le à travers la grille avant, côté droit ou gauche, pour son serrage. La clé démonte-roue peut être utilisée.

Conseil :

Le remorquage à faible allure sur une très courte distance est exceptionnellement autorisé (selon la réglementation).

Dans tous les autres cas, il est nécessaire de faire transporter le véhicule sur un plateau.

Consigne - remorquage boite automatique

Mettez le sélecteur sur position N (point mort).

Remorquage au sol

La clé de contact doit être en position "A" pour conserver la direction.

Utilisez une barre avec accrochage aux anneaux.

NE JAMAIS Soulever le vehicule ROUES pendantes pour le remorquer.

Nota: Prenez toutes les précautions nécessaires pour protégér les boucliers et la structure avant ou arrière du véhicule.

Attention

Moteur arrêté, la direction et le freinage ne sont plus assistés.

Généralités 128 → 133

Consommations 134

Dimensions 135-136

Identification 137

Index alphabétique 138 → 140

Généralités essence*

Type moteur	1.4i(BVM)			1.6i 16V(BVM)
Capacité du réservoir de carburant	Environ 54 litres
Carburants utilisés	Essence sans plomb RON 95 - RON 98
Diamètre de braquage mini entreurs (en m)	11,45
Puisssance administrative	5			7
Vitesse maximale théorique (km/h)	172	172	175	195/197 VTS	195	196
Poids (kg)	3 P	5 P	BK	3 P	5 P	BK
A vide	1 109	1 116	1 162	1 134	1 141	1 166
En charge	1 649	1 666	1 682	1 656	1 663	1 694
Maximum admis sur l'arrière	860	860	860	860	860	860
Total roulant	2 549	2 566	2 582	2 656	2 663	2 694
Remorque non freinée*	545	550	575	570	575	595
Remorque freinée*	900/1 100**	900/1 100**	900/1 100**	1 000/1 100**	1 000/1 100**	1 000/1 100**
Poids maximal sur flèche	70	70	70	70	70	70
Poids maximal sur barres de toit	75	75	100	75	75	100

Généralités essence*

1.6i 16V (BVA)			2.0i 16V (137 cv) (BVM)
Environ 54 litres
Essence sans plomb RON 95 - RON 98
11,45
7			8
192	192	193	212	210	210
3 P	5 P	BK	3 P	5 P	BK
1 165	1 172	1 197	1 173	1 173	1 218
1 691	1 698	1 728	1 693	1 688	1 728
860	860	860	860	860	860
2 691	2 698	2 728	2 793	2 788	2 828
590	595	610	615	615	630
1 000/ 1 100**	1 000/ 1 100**	1 000/ 1 100**	1 100	1 100	1 100
70	70	70	70	70	70
75	75	100	75	75	100

Poids: se reporter à la plaque d'identification du constructeur.

BVM: Boîte de vitesses manuelle.

BVA: Boîte de vitesses automatique.

• Suivant version ou pays ** Charge remorquable (valable pour la France).

Respectez les capacités de remorquage de votre véhicule.

Dans chaque pays il est impératif de respecter les charges remorquables admises par la législation locale. Pour connaître les possibilités de remorquage de votre véhicule et son poids total roulant admissible, consultez le réseau CITROEN.

Pour la Belgique et la Suisse : voir fiche d'homologation ou d'accréditation par titre.

Généralités essence*

Type moteur	2.0i 16V (137 cv) (BVA)			2.0i 16V (167 cv) (BVM)
Capacité du réservoir de carburant	Environ 54 litres
Carburants utilisés	Essence sans plomb RON 95 - RON 98
Diamètre de braquage mini entre murs (en m)	11,45
Puisance administrative	9			11
Vitesse maximale théorique (km/h)	205/208 VTS	205	207	220
Poids (kg)	3 P	5 P	BK	3 P
A vide	1 173	1 173	1 218	1 219
En charge	1 693	1 688	1 728	1 699
Maximum adress sur l'arrière	860	860	860	860
Total roulant	2 793	2 788	2 828	2 799
Remorque non freinée*	615	615	630	630
Remorque freinée*	1 100	1 100	1 100	1 100
Poids maximal sur flèche	70	70	70	70
Poids maximal sur barres de toit	75	75	100	75

Généralités DIESEL*

1.4 HDi(BVM)			1.9 D(BVM)
Environ 54 litres
Gazole
11,45
4			5
164	164	164	162	162	162
3 P	5 P	BK	3 P	5 P	BK
1 111	1 127	1 164	1 152	1 159	1 204
1 670	1 675	1 670	1 685	1 697	1 734
860	860	860	860	860	860
2 670	2 675	2 670	2 685	2 697	2 734
585	590	610	585	590	610
1 000/1 100**	1 000/1 100**	1 000/1 100**	1 100**	1 100**	1 100**
70	70	70	70	70	70
75	75	100	75	75	100

Poids: se reporter à la plaque d'identification du constructeur.

BVM: Boîte de vitesses manuelle. BVA: Boîte de vitesses automatique.

• Suivant version ou pays ** Charge remorquable (valable pour la France).

Respectez les capacités de remorquage de votre véhicule.

Dans chaque pays il est impératif de respecter les charges remorquables admises par la législation locale. Pour connaître les possibilités de remorquage de votre véhicule et son poids total roulant admissible, consultez le réseau CITROEN.

Pour la Belgique et la Suisse : voir fiche d'homologation ou d'accréditation par titre.

Généralités DIESEL*

Type moteur	2.0 HDi (90 cv) (BVM)			2.0 HDi (110 cv) (BVM)
Capacité du réserve de carburant	Environ 54 litres
Carburants utilisés	Gazole
Diamètre de braquage mini entreurs (en m)	11,45
Puisssance administrative	5			6
Vitesse maximale théorique (km/h)	182	180	181	193/195 VTS	193	194
Poids (kg)	3 P	5 P	BK	3 P	5 P	BK
A vide	1 204	1 200	1 249	1 216	1 216	1 265
En charge	1 699	1 725	1 759	1 726	1 736	1 771
Maximum adress sur l'arrière	860	860	860	860	860	860
Total roulant	2 799	2 825	2 859	2 826	2 836	2 871
Remorque non freinée*	625	620	645	615	615	630
Remorque freinée*	1 100**	1 100**	1 100**	1 100**	1 100**	1 100**
Poids maximal sur flèche	70	70	70	70	70	70
Poids maximal sur barres de toit	75	75	100	75	75	100

2.0 HDi (110 cv) (BVA)
Environ 54 litres
Gazole
11,45
6
190	190	191
3 P	5 P	BK
1 246	1 247	1 296
1 781	1 810	1 784
860	860	860
2 881	2 910	2 884
625	625	645
1 100**	1 100**	1 100**
70	70	70
75	75	100

Poids: se reporter à la plaque d'identification du constructeur.

BVM: Boîte de vitesses manuelle. BVA: Boîte de vitesses automatique.

• Suivant version ou pays ** Charge remorquable (valable pour la France).

Respectez les capacités de remorquage de votre véhicule.

Dans chaque pays il est impératif de respecter les charges remorquables admises par la législation locale. Pour connaître les possibilités de remorquage de votre véhicule et son poids total roulant admissible, consultez le réseau CITROEN.

Pour la Belgique et la Suisse : voir fiche d'homologation ou d'accréditation par titre.

Suvant Directive CE 1999/100		BERLINE			BREAK
Type moteur		Circuit urbain	Circuit extra urbain	Circuit mixte	Circuit urbain	Circuit extra urbain	Circuit mixte
Moteur 1.4i BVM	(l/km)	9,2	5,4	6,7	9,2	5,4	6,7
Émission CO2	(g/km)	-	-	159	-	-	159
Moteur 1.6i 16V BVM	(l/km)	9,3	5,5	6,9	9,3	5,5	6,9
Émission CO2	(g/km)	-	-	160	-	-	160
Moteur 1.6i 16V BVA	(l/km)	10,9	5,6	7,6	10,9	5,6	7,6
Émission CO2	(g/km)	-	-	180	-	-	180
Moteur 2.0i 16V - 137 cv BVM	(l/km)	11,4	5,6	7,7	11,4	5,6	7,7
Émission CO2	(g/km)	-	-	184	-	-	184
Moteur 2.0i 16V - 137 cv BVA	(l/km)	12,3	6,0	8,4	12,4	6,1	8,5
Émission CO2	(g/km)	-	-	197	-	-	200
Moteur 2.0i 16V - 167 cv BVM	(l/km)	13,6	6,8	9,3	-	-	-
Émission CO2	(g/km)	-	-	215	-	-	-
Moteur 1.4 HDi BVM	(l/km)	5,7	3,8	4,5	5,7	3,8	4,5
Émission CO2	(g/km)	-	-	120	-	-	120
Moteur 1.9 D BVM	(l/km)	8,3	5	6,2	8,3	5	6,2
Émission CO2	(g/km)	-	-	164	-	-	164
Moteur 2.0 HDi - 90 cv BVM	(l/km)	7,3	4,2	5,4	7,5	4,3	5,5
Émission CO2	(g/km)	-	-	141	-	-	144
Moteur 2.0 HDi - 110 cv BVM	(l/km)	7,0	4,2	5,2	7,1	4,3	5,3
Émission CO2	(g/km)	-	-	138	-	-	141
Moteur 2.0 HDi - 110 cv BVA	(l/km)	8,1	4,5	5,8	8,2	4,6	5,9
Émission CO2	(g/km)	-	-	154	-	-	156

BVM: Boîte de vitesses manuelle. BVA: Boîte de vitesses automatique. * Selon version ou pays

Les indications de consommation de carburant correspondent aux valeurs communiquées au moment de l'impression.

Dimensions*

(en mètre)

	BERLINE	BREAK
A	2,540	2,540
B	4,188	4,369
C	1,433	1,433
D	1,442	1,442
E	1,705	1,705
F	1,405	1,420
G	2,014	2,014

Dimensions*

(en mètre)

	BERLINE
A	0,900
B	0,473
C	0,852
D	1,148
E	0,820
F	1,450
G	0,670
H	0,766

	BREAK
A	1,020
B	0,500
C	0,910
D	1,100
E	0,820
F	1,640
G	0,670
H	0,770

• Suivant version ou pays

Plaque constructeur

Dans le coffre près du système de fermeture.

Dans compartiment moteur sur passage de roue avant droit.

1: Numéro de réception communautaire. 2: Numéro dans la série du type. 3: Poids en charge. 4: Poids total roulant. 5: Poids maximal sur l'essieu avant. 6: Poids maximal sur l'essieu arrière.

Référence couleur peinture

Sur pied avant de porte gauche.

En France, le type du véhicule et le numéro de la série sont également indiqués sur la carte grise.

Toute pièce de rechange CITROEN d'origine est une exclusivité de la marque.

INDEX alphabétique

A A. B. S. 39-73-XIII

Accès places arrière 15-21

Accessoires électriques auxiliaires XVIII

Aerateurs 78

Aération - chauffage 78-79

Affichage des messages. 52 → 55

Afficheur multifonctions 41 → 48

Aide au stationnement 75

Air conditionné 80 → 83

Air conditionné automatique 81 → 83

Air conditionné manuel 80

Airbags 17-VVII

Anneaux d'arrimage 25-27

Antidémarrage électronique.. 7

Antivol 66-67

Appuis-têtes 14-15-23

Arrêté définitif 39

Attelage 120

Autoradio 88

Avertisseur optique 56

Avertisseur sonore 56

B Banquette arrière 22-23

Banquette arrière

rabattable 22-23

B Barres de toit 121

Batterie 119-XIV

Batterie de secours 119

Boîte à gants 85

Boîte de vitesses automatique 69-70

Boîte de vitesses manuelle 69

C. Cache-bagages 26

Cadrans de bord 32-37

Capacités 105

Capot moteur 12

Caractéristiques techniques 127

Carburant 13

Carburant (jauge) 33-40

CARTE CODE 8

Catalyseur XVII

Ceintures de sécurité... III-IV

Cendriers 87

Changement de lampes 114 118

Changement de pile de télécommande 5

Changement de roue 122→124

Charge batterie (voyant).... 40

Charge remorquable. 128 → 133-XVI

Chauffage et aération.... 78-79

Circuit de refroidissement 103

Clé antidémarrage électronique 7

Clés 6→8

Climatisation 78→83

Coffre 25→27

Coffre (Break) 26-27

Commande d'éclairage 56 → 58

C Compte-tours 32

Compteur kilométrique 32

Conduite 65

Confort 77-85→87

Conseils de sécurité...... XI-XII

Conseils pratiques 107

Consommations 134

Contact 66-67

Contrôle dynamique de stabilité (ESP) 74

Coussins gonflables (airbags) 17-V VII

Crevaison 122 → 124-XI-XY

Cric 122→124

D Découvrir son véhicule 3

Dégivrage - désembuage.... 60-79 → 83

Démarrage moteur... 66 → 68

Démarreur 66-67

Dépannage batterie 119

Éclairage intérieur 84

Économies d'énergie 67

Enfants 17 → 20-VIII → IX

Enjoliveurs 123

Entretien 91

Entretien carrosserie XXI

Entretien habitacle XXII

Entretien pneumatiques 122 → 125-XY

Environnement XXIII

Essuie-glace 59-60

INDEX alphabétique

Feux antibrouillard. 38-57-115-117

Feux de croissance 38-57-114

Feux de détresse 38-56

Feux de position... 57-114-117

Feux de route 38-57-114

Feux de stop 117-118

Filtre de protection (Break). 28

Filtre à air 92 99

Filtre à particules 80

Filtre à pollens 80

Frein de stationnement. 73-XIII

Freins (contrôle d'usure).... XIII

Fusibles 108-113

G Galerie 121

Gaz d'échappement.... XII-XVII

Généralités 128 → 133

Glaces de custode 62

H Haut-parleurs 89

Hayon 4-10

Huile moteur (capacité).... 105

Identification du véhicule. 137

Indicateur de kilométrage 32-37

Indicateur de maintenance 34-35

Indicateur de niveau d'huile mature 36

Indicateur de température de liquide de

refroidissement 33-40

Indicateurs de direction 38-56

Instruments de bord 32→37

Lave-vitres (capacité) 105

Lecteur de cartes 84

Lecture de badge 86

Levage, remorquage 126

Lève-vitres 61-62

Levier de vitesses automatique 69-70

Levier de vitesse manuel 69

Liquide de freins 92-99-104

Liquide de refroidissement. 92 → 99-103

Localisation du véhicule 5

Lunette arrière (désembuage) 60

M Maintenance (indicateur) 34-35

Marche arrière 69

Matériel d'injection (Diesel) 100-101

Messages (affichage) 52→55

Mise en route 68

Mode économie 67

Montre numérique 29

Moteur 1.4 HDi 92-97

Moteur 1.4i 92-93

Moteur 1.6i 16V 92-94

Moteur 1.9 D 92-98

Moteur 2.0 HDi 92-99

Moteur 2.0i 16V 92-95-96

Moteur sous-capot... 92 → 99

Moyens de retenue infants 18 → 20-VIII → IX

Niveau 102 → 104

Niveaux et vérifications 92 → 99

Ordinateur de bord.. 49 51

Orifice du réservoir de carburant 13

Outillage 122-124

Ouvertures 9-12

Pare-soleil 86

Plafonniers 84

Plaque moteur constructeur 137

Plaquettes de freins (contrôle) XIII

Pneumatiques 125-XV

Poids 128→133

Poignées de maintien 86

Portes 9-10

Pose des haut-parleurs 89

Position de conduite 11

Point de conduite 30-31

Précautions d'utilisation

Précautions hivernales XXX

Préchauffage diesel. 40-66-68

Prééquipement radio 88

Pression des pneumatiques 125-XV

Prétentionneurs

Prise accessoire 12 volts... 87

Projecteurs (commande) 56→58

Projecteurs antibrouillard 57

Protection de l'environnement XXIII

Protection des enfants...9-17 → 20-VIII → IX

INDEX alphabétique

Qualité des carburants 13

R. Radiateur (niveau) 103-XII Radio 88

Rangement des documents de bord 15

Réamorçage gazole.. 100-101

Recyclage d'air 79-80

Recyclage des matériaux XXIII

Référence peinture 137

Réglage des ceintures IV

Réglage des sièges 14-15

Réglage du volant 16

Réglage de la montre 29

Réglage des projecteurs 57

Régulateur de vitesse.... 71-72

Régulation de température 81 → 83

Remorquage 126-XVI

Remplacement d'une roue 122→124

Remplacement des fusibles 108 113

Remplacement lampes 114 118

Remplissage carburant 13

Remplissage moteur 92-99-102

R Rétroviseurs 63-64

Rétroviseurs dégivrants. 63-64

Rhéostat d'éclairage 32

Rideau toit ouvrant 90

Rodage XIX

Sécurité (conseils)... 120-XI-XII

Sécurité infant (portes) 9

Sièges arrière 22-23

Sièges avant 14-15

Sièges chauffants 15

Sièges enfants 18 → 20-VIII → IX

Signal de détresse 38-56

Signal sonore 56

Signalisation 56 → 58

Sommaire 2

Sous-capot moteur... 93 → 99

Spot d'éclairage 84

Survitesse, alerte 43-51

Système A.B.S. 39-73-XIII

Système Airbags... 17-V → VII

Tableau de bord 30 → 40

Tablette arrière 24-XVI

T Télécommande 4-5

Témoins lumineux... 38 → 40

Température extérieure. 41-43

Toit ouvrant 90

Transport d'objets longs 22-27

Trappe à carburant 13

Troisième feu de stop 118

Usure des plaquettes de freins XII

Usure des pneumatiques... XV

V. Ventilation 78-83

Vérifications 92

Vérifications, niveaux 92 → 104

Verrouillage centralisé électrique 4-6

Visibilité 59-60-X

Vitesse (régulateur) 71-72

Vitesses automatiques... 69-70

Vitesses manuelles 69

Vitres électriques 61-62

Volant réglable 16-11

Voyants lumineux 38 40

Precautions d'utilisation

POSITION DE CONDUITE	II
CEINTURES DE SECURITÉ	III - IV
AIRBAGS	V → VII
SECURITÉ DES ENFANTS	VIII - IX
CONSEILS DE CONDUITE	X
CONSEILS DE SECURITÉ	XI - XII
SYSTème DE FREINAGE	XIII
BATTERIE	XIV
PNEUMATIQUES	XV
CHARGEMENT ET REMORQUAGE	XVI
CATALYSEUR	XVII
ACCESSOIRES ÉLECTRIQUES SUPPLEMENTAIRES	XVIII
RODAGE	XIX
PRECAUTIONS HIVERNALES	XX
ENTRETIEN	XXI - XXII
RECYCLAGE ET ENVIRONNEMENT	XXIII

SCHEMA Des positions de conduite

1 Bonne Mauvaise (trop près) 3 Mauvaise (trop loin)

Conseils pour régler voiture position de conduite

Réglage des sièges (voir « Sièges avant »)

• Longitudinal :

Réglez le siège de façon à pouvoir :

• débrayer à fond, comportablement,
• poser le pied droit sur l'accélérateur et le pied gauche sur le repose-pied en condition de roulage.

Vos cuisses devront être soutenues par le coussin du siège.

• Inclinaison du dossier :

Réglez le dossier de façon à avoir votre dos confortablement maintenu sur toute sa hauteur par le siège. Pour que les ceintures de sécurité soient totalement efficaces, il ne faut jamais conduire avec un dossier trop incliné.

Appui-tete:

Pour que l'appui-tête remplisse efficacement son rôle d'élément de sécurité, son sommet doit être au moins aligné avec le sommet de la tête ou sinon être positionné à sa hauteur maximale.

Réglage du volant

(voir «Réglage du volant »)

Réglez le volant pour que vos bras soient légèrement pliés, quand vous tenez le volant, en position « 9 h 15 »

Assurez-vous de conserver une bonne visibilité de l'ensemble des affichages du tableau de bord.

Réglage de la ceinture de sécurité (voir « Ceintures de sécurité »)

Positionnez la ceinture, de façon à ce que la sangle passe au milieu de l'épaule.

Puis si nécessaire, reprenez les réglages pour affiner votre position de conduite.

IMPORTANT Par mesure de sécurité, n'effectuez pas de réglage de votre position de conduite en roulant.

Avertissement

Le déclenchement des prétentionneurs s'accompagne d'un léger dégagement de fumée inoffensive et d'un bruit, tous deux étant dus à la mise à feu de la cartouche pyrotechnique intégrée au système.

Le port de la ceinture de sécurité est obligatoire pour tous les occupants du véhicule.

Ne neutralisez jamais l'airbag passager en présence d'un passager (hors siège enfant dos à la route).

Un témoin, au combiné de bord, vous signale que la ceinture conducteur et/ou passager avant n'est pas bouclée, contact mis.

Lors d'une collision ou d'un freinage en urgence, la ceinture vous maintiendra et vous évitera d’être ejecté de votre véhicule.

C'est pour cela que la législation oblige le port de la ceinture à toute place, y compris pour les futures mamans.

Ceintures de sécurité à prétention pyrotechnique et limiteur d'efforts

Lors du choc, les prétensionneurs permettent de tendre les ceintures de sécurité avant. De cette manière les occupants sont bien maintenus contre leur siège. - Lors du choc, les limiteurs d'efforts permettent d'atténuer la pression de la ceinture contre le thorax de l'occupant. Sa protection est ainsi améliorée.

Remplacement des systèmes pyrotechniques des prétensionneurs

Ils doivent être changés après fonctionnement, et ce de préférence par le réseau CITROEN ou par un réparateur agrée.

En raison des prescriptions de sécurité en vigueur, toute intervention ou tout contrôle doit être effectué de préférence par le réseau CITROEN qui en assure la garantie et la bonne réalisation.

Toute intervention qui ne serait pas effectuée dans le respect strict des prescriptions pourrait entraîner un mauvais fonctionnement des systèmes ou leur déclenchement interpellatif avec le risque de provoquer des blessures corporelles.

Bouclage de la ceinture

Tirez la sangle devant vous, par un mouvement régulier, en vérifiant qu'elle ne se vrille pas. Verrouillez la boucle dans son fermoir et vérifiez son bon verrouillage en effectuant un essai de traction sur la sangle.

La partie abdominale de la sangle doit être positionnée le plus bas possible sur le bassin et être la plus serrée possible.

Afin d’éviter que le corps ne glisse sous la ceinture en cas de choc, maintenez les dossiers des sièges avant dans une position proche de la verticale.

Positionnement de la sangle commande pour les femmes enceintes

Positionner la partie basse de la ceinture le plus bas possible au niveau du bassin, de manière qu'elle n'exerce aucune pression sur l'abdomen.

• Regalez toujours votre ceinture lorsque le véhicule est à l'arrêt.
• Ne faites pas passer la ceinture sur des objets durs ou cassants que vous auriez dans les poches.
• N'utilisez jamais de pinces ou de clips pour relâcher votre ceinture.
• N'utilisez jamais la même ceinture pour attacher plusieurs personnes.
• Ne transportez jamais un enfant sur vos genoux.
• Vérifiez régulièrement l'état et la propriété des sangles et des attaches.
• Faites vérifier périodiquement vos ceintures dans le réseau CITROën ainsi qu'après tout accident, même mineur.

Zones d'impact déclenchant le fonctionnement du ou des airbags

Remplacement des systèmes pyrotechniques des airbags

Ils doivent être changés après fonctionnement, et ce de préférence par le réseau CITROEN ou par un réparateur agrée.

En raison des prescriptions de sécurité en vigueur, toute intervention ou tout contrôle doit être effectué de préférence par le réseau CITROEN qui en assure la garantie et la bonne réalisation.

Toute intervention qui ne serait pas effectuée dans le respect strict des prescriptions pourrait entraîner un mauvais fonctionnement des systèmes ou leur déclenchement intempestif avec le risque de provoquer des blessures corporelles.

Le système comprend :

• Les équipements de contrôle, de détection et de fonctionnement, qui permettent le déclenchement des airbags en fonction de l'intensité, de l'angle et du point d'impact du choc.
• Un airbag conducteur situé dans le volant, sous le capuchon central.
• Un airbag passager, situé dans la planche de bord.
• Deux airbags latéraux situés dans le flanc de dossier des sièges avant (conducteur et passager), du côté de la porte.
• Deux airbags rides aux situés sur les bords intérieurs de toit.

L'airbag passager peut être neutralisé (voir « Neutralisation de l'airbag passager »).

Un témoin, dans le combiné du tableau de bord, s'allume quelques secondes à chaque mise du contact.

• En cas de défaut, il clignote pendant quelques minutes puis reste allumé. Dans ce cas, ou s'il ne s'allume pas, consultez au plus tôt le réseau CITROEN ou un réparateur/agréé.
• En cas de défaut, un message apparait sur l'afficheur, consultez au plus tout le réseau CITROEN ou un réparateur/agréé.

Précautions d'utilisation :

• Le port de la ceinture de sécurité est obligatoire pour tous les occupants du véhicule.
• Ne fixez jamais rien sur le coussin central du volant, sur les côtés des sièges avant, sur les montants et sur le pavillon, cela pourrait occasionner des blessures au visage lors du gonflage des airbags.
• Aucun objet ne doit être couvert entre le corps de la personne et les airbags.
• Ne conduisez pas en tenant le volant par ses branches ou en laissant vos mains sur le coussin central du volant.
• Abstenez-vous de fumer (risque de brûlures ou de blessures lors du déploiement de l'airbag).
• Ne laissez pas un accessoire ou un objet sur la planche de bord ou entre le corps de la personne et l'airbag avant qui pourrait entraver son fonctionnement ou blesser le passager avant lors de son gonflage.
• Il est rappelé que les enfants de moins de dix ans doivent toujours prendre place à l'arrière du véhicule (voir « Sécurité des enfants »).
• Le conducteur et les passagers doivent adopter une position assise normale et verticale afin de permettre le déploiement des airbags.
• Ne recouvre les sièges de housses qu'avec des housses CITROEN prévues à cet effet.

Avertissement

Le déclenchement du ou des airbags s'accompagne d'un léger dégagement de fumée inoffensive, et d'un bruit, tous deux dus à la détonation de la cartuche pyrotechnique intégrée au système.

Cette fumée n'est pas nocive mais peut se révéler irritante pour les personnes atteintes de troubles respiratoires.

Quittez votre véhicule rapidement après l'accident en vous assurant de pouvoir le faire sans danger. Si vous n'y parvenez pas, ouvrez les vitres ou les portes.

Le bruit de la détonation peut entraîner pendant un bref laps de temps une légère diminution de la capacité auditive.

Même en observant toutes les précautions évoquées, un risque de blessures à la tête, au buste ou au bras lors du déclenchement d'un airbag n'est pas exclu dans certaines circonstances particulières, en raison de la nature même de ce système de retenue et de son mode d'action.

Ce dispositif, ne fonctionnant qu'une seule fois, ne poursuivra pas remplir sa fonction à nouveau si un deuxième choc survenait (lors du même accident ou d'un autre accident).

Il est impératif de faire remettre en état le système par le réseau CITROën ou par un répartiteur/agréé.

Important

Il est indispensable pour votre sécurité d'avoir en permanence le dos appuyé sur le dossier du siège.

Veillez à ce que votre passager ne pose pas ses pieds sur la planche de bord.

Airbags frontaux avant

L'airbag est un équipement complémentaire à la ceinture de sécurité, conçu pour entrer en action dans les cas de choc frontal important.

Son rôle est de s’interposer entre l’(ou les) occupant(s) avant du véhicule et la planche de bord, pour amortir leur projection en avant lors d’un choc frontal important et permettre ainsi de limiter les risques de traumatismes à la tête et au buste.

Il n'entrera pas en action lors d'un choc ou d'un accrochage léger par l'avant, lors d'une collision arrêtée ou latérale, ou en cas de tonneaux, car il ne serait d'aucune utilité.

L'airbag passager peut être neutralisé (voir « Neutralisation de l'airbag passager »).

Fonctionnement :

En cas de choc frontal violent, le (ou les) airbag(s) se gonfle(nt) instantanément en déchirant les points de rupture aménagés dans le capuchon central du volant ou dans la planche de bord, côté passager. Il amortit la projection en avant de l'occupant puis se dégonfle rapidement. (Le tissu du coussin peut à cette occasion provoquer des irritations au visage.)

Airbags latéraux et airbags rideaux

Ils sont conçus pour entrer en action en cas de choc latéral important avec une orientation correspondant à la zone d'impact.

Les airbags latéraux et rideaux ne sont pas prévus pour entrer en action lors d'un chic ou d'un accrochage léger sur le côté du véhicule, lors d'une collision arrière ou frontale ou en cas de tonneaux, car ils ne seraient d'aucune utilité. Le rôle de l'airbag latéral est de s'interposer entre l'occupant (conducteur ou passager avant) et le panneau de porte. Il permet ainsi de limiter les risques de traumatisme au thorax.

Le rôle de l'airbag rideau est de s'interposer entre l'occupant avant ou arrière et les vitres. Il permet ainsi de limiter les risques de traumatisme à la tête.

Fonctionnement :

En cas de choc latéral violent, les airbags latéraux et rideaux (du côté de l'impact) se gonflent instantanément. L'airbag latéral amortit la projection du passager sur le panneau de porte puis se dégonfle rapidement.

Les airbags rideaux sont situés sur les bords intérieurs du toit et se développent le long des vitres des portes latérales.

Tout ceci survient dans un temps très court, de l'ordre du dixième de seconde.

Pour le transport d'enfants

Pour une sécurité optimale, consultez l'administration compétente de votre pays pour connaître les règles de transport des enfants et respectez les consignes suivantes:

-Depuis 1992, tous les enfants de moins de 10 ans*doivent être transportés dans des sièges infantiles homologués et adaptés à leur âge et à leur poids. Ils doivent être installés aux places équipées d'une ceinture de sécurité. Pour reconnaître un siège infantile conforme à la réglementation en vigueur, vous devez vérifier qu'il comporte une étiquette orange sur laquelle figure la gamme de poids pour son utilisation et son numéro d'homologation.

• Un enfant de moins de 9 kg doit obligatoirement être transporté en position dos à la route. Il est recommandé d'utiliser cette position le plus longtemps possible (jusqu'à 2 ou 3 ans).

Statistiquement, les places les plus sûres pour le transport des enfants sont les places arrière des véhicules. CITROEN vous recommande d'y installer votre enfant même lorsqu'il voyage dans un siège infant dos à la route.

• Sous aucun prétexte, les enfants ne doivent voyager sur les genoux d'un passager (risque de projection sur le tableau de bord ou le pare-brise en cas de collision).
• Les enfants ne doivent pas se tenir bout entre les dossiers des sièges avant. Ils risquent d'être projetés en avant en cas de freinage brusque ou de collision.
• Les portes arrière sont équipées d'un dispositif de verrouillage « Sécurité Enfants ». Ce dispositif permet de conserver l'ouverture depuis l'extérieur sauf en cas de condamnation centralisée des portes.
• Ne laissez jamais un jeune enfant dans un véhicule exposé au soleil.
• Avant d'ouvrir une porte, assurez-vous que la manœuvre peut s'effectuer sans danger.
• En quittant votre véhicule, retirez la clé de contact et serrez efficacement le frein de stationnement.
• Ne laissez pas la clé dans le véhicule, les enfants pourraient s'enfermer avec la télécommande ou en appuyant sur le bouton de verrouillage centralisé des portes.

Règles de transport des enfants en place passager avant :

La loi n'autorise à installer des enfants en place passager avant que dans les cas suivants :

Lorsque l'enfant voyage dans un siège enfant dos à la route (de la naissance à 13 kg ou 18 kg) il est impératif de neutraliser l'airbag frontal passager. Sinon, l'enfant risquerait d'être tué ou gravement blessé lors du déploiement de l'airbag.

• Lorsque les places arrière sont occupées par d'autres enfants.
• Lorsque les sièges arrière sont inutilisables (rabattement) ou inexistants.

Si vous enfant voyage en position face à la route en place passager avant, réglez le siège passager avant en position longitudinale intermédiaire et laissez l'airbag actif.

• Consultez l'administration compétente de votre pays pour connaître les règles de transport des enfants en place avant passager.

CITROEN you propose a gamme complete de sièges infant se fixant à l'aide de la ceinture de sécurité. Ces sièges infant ont été évalués en conditions de chic sur les vehicules de la marque et garantissant une sécurité optime à vos enfants. Ils ont également été selectionnées pour leur facilité d'installation et le comfort de l'enfant.

Dans tous les cas, suivez scrupuleusement les indications de montage portées dans la notice d'installation du fabricant du siège infant.

GROUPE 0+ : de la naissance à 13 kg (environ 1 an)

Britax Babysure (L1): s'installe dos à la route avec une ceinture trois points. En place passager avant, l'airbag frontal doit impératifement être neutralisé. Sinon, l'enfant risquerait d'être tué ou gravement blessé lors du déploiement de l'airbag. Pour installer le BRITAX Babysure, il existe deux passages de ceinture possibles: un passage standard et un passage alternatif, appelé « sangle sous coque », spécialement conçu pour les places équipées d'une ceinture de sécurité plus courte.

GROUPE 1: de 9 à 18 kg (de 1 an à 3 ans environ)

Römer Prince (L2): s'installe avec une ceinture deux ou trois points. Pour la sécurité de votre enfant, l'assise et le bouclier ne doivent jamais être dissociés.

GROUPE 2: de 15 à 25 kg (de 3 ans à 6 ans environ)

Römer Vario (L3): s'installe avec une ceinture deux ou trois points.

GROUPES 2,3: de15a36kg (de 3 ans a 10 ans environ)

Recaro Start (L4): s'installe avec une ceinture trois points. La hauteur et la largeur du dossier ainsi que la longueur d'assise doivent être réglées en fonction de l'âge et de la corpulence de votre enfant.

Klippan Optima (L5) : s'installe avec une ceinture trois points. À partir de 6 ans (environ 22 kg), seule la rehausse est utilisée.

GROUPES 1, 2 et 3: de 9 à 36 kg (de 1 an à 10 ans environ)

Kiddy Life (L6): s'installe aux places arrière avec une ceinture trois points. La hauteur et la largeur du dossier ainsi que la longueur d'assise doivent être réglées en fonction de l'âge et de la corpulence du suivant enfant. Pour la sécurité des jeunes enfants (de 9 à 18kg) CITROEN you recommend d'utiliser le tablier de protection.

D'autres sièges enfants sont recommandés : les sièges Isofix, présentés dans la notice « Les moyens de retenue pour enfants »

La plupart des blessures graves liées à un accident se produisent alors que l'enfant n'est pas ou mal attaché. Suivez scrupuleusement les indications de montage du siège infant indiquées dans la notice d'installation du fabricant du siège infant et privilégiez l'usage de sièges infant du type Isofix* pour leurs facilité et sureté d'installation.

• Voir (« Les moyens de retenue pour enfants »).

Pluie et froid

• Par temps de pluie ou de brouillard, adaptez vos distances de sécurité, ralentissez l'allure, allumez vos feux de croissance et les feux antibrouillard dans les zones de brouillard dense. L'adhérence diminue sur route mouillée ou glissante, notamment si les sculptures des pneus sont usées. L'aquaplaning peut se produire même avec des pneus en bon état.
• Changez les balais d'essuie-vitres dès qu'ils laissent des traces sur les vitres.
• Si la température extérieure est égale ou inférieure à 3°C, soyez particulièrement vigilant (risque de verglas).
• N'utilisez jamais les essuie-vitres et le lave-vitres par temps de gel au démarrage.
• Cette liste de conseils n'est pas exhaustive.

Sur neige

L'adhérence très faible diminue considérablement le pouvoir de traction, de direction et de freinage. - En hiver, l'usage de pneus neige est conseillé. Conduisez en souplesse sans accélération ou freinage brutal. - Ne faites pas patiner les roues au démarrage et roulez à vitesse très réduite. - En descente, utilisez au maximum le frein moteur (en deuxième ou première vitesse) et freinez le plus délicatement possible. - Vous trouverez dans le réseau CITROEN des chaînes ou des pneus neige qui vous permettront de rouler avec un maximum de sécurité.

Routes défoncées, inondées

• Les routes défoncées peuvent endommager les pneus, les jantes, le soubassement ou provoquer des déréglagements des trains roulants.
• Sur route inondée, le moteur peut « avaler de l'eau » et subir des dommages irréversibles.
• Si vous êtes surprises par une crue, dès que l'eau atteint le bas de caisse, arrêtez-vous et gagnez un lieu sur.

Éclairage et visibilité

Assurez-vous toujours d'une bonne visibilité. - Vérifiez l'état de propreté des vitres et des rétroviseurs intérieur et extérieurs. Pour obtenir une qualité maximale d'essuyage, utilisez les produits lave-vitres distribués par le réseau CITROEN. Les produits à base de silicone sont déconseillés. - Nettoyez souvent les balais d'essuie-vitres à l'aide d'un chiffon doux et de lave-vitres. En effet, des traces de graisse, de produit à base de silicone et de carburant nuisent au fonctionnement efficace des balais d'essuie-vitres. - Vérifiez les réglages de vos rétroviseurs. - Ayez toujours une boîte de lampes de rechange. - Les dispositifs d'éclairage ont un rôle essentiel pour votre sécurité et celle des autres. Il faut qu'ils soient en bon état, bien réglés et propres.

Conseil

Changez les balais d'essuie-vitres une ou deux fois par an, par exemple à l'automne et au printemps.

Pour intervenir sans DANGER

Toute intervention sous le capot moteur impose un minimum de précautions.

La prudence s'impose avant et pendant toute vérification.

• Laissez refroidir le moteur, tenez les enfants éloignés.
• Ne procédez pas à des interventions sans le matériel et les compétences requises.

Capot

Avant d'ouvrir le capot, pensez à protéger vos mains et vos vêtements, laissez refroidir votre moteur.

Assurez-vous que le capot est bien stable en position ouverte. Attention aux coups de vent ! La fermeture soudaine du capot peut représenter un danger.

Pièces mobiles

Moteur en marche, un certain nombre d'organes sont en mouvement.

À l'arrêt, moteur chaud, l'hélice du ventilateur peut se mettre en marche à tout moment. Il faut donc éviter de porter tout ce qui peut, par exemple, se coincer dans une poulie, ou être entraîné par une courroie : cravate, écharpe, foulard, cheveux flottants...

Ne sous-estimez pas les difficultés, assurez-vous de disposer des moyens et des compétences nécessaires pour intervenir en toute sécurité.

Lieu d'intervention

La première règle de sécurité est de choisir un emplacement adaptable.

Le véhicule doit être éloigné de toute voie publique ou de circulation. Les autres véhicules représentent une source de danger. Ne pas intervenir dans un local fermé ou insuffisamment ventilé, si le moteur doit tourner, les gaz d'échappement représentent un danger mortel.

Prenez garde à ce que votre véhicule ne soit pas arrêté sur des matières inflammables, la très haute température de fonctionnement du pot catalytique pourrait, par exemple, mettre le feu à des herbes sèches, hydrocarbures, etc.

Choisissez un emplacement plat, stable et à l'abri du vent. Tenez les enfants éloignés.

Incidents de parcours

Si un témoin d'alerte s'allume en cours de route, arrêtez-vous en respectant la sécurité des autres usagers et coupez le contact moteur.

En cas de crevaison

Allumez vos feux de détresse, faites sortir vos passagers, mettez-les en lieu sûr à l'écart de la circulation, derrière les glissières de sécurité ou sur le bas-côté.

Positionnez le cric avec soin pour éviter le basculement du véhicule (voir « Remplacement d'une roue »).

N'intervenez pas sous le véhicule soulevé avec le cric sans avoir placé des chandelles ou un autre support solide et fiable.

Radiateur

La température du liquide de refroidissement atteint ou dépasse les 100°C en usage normal. Il ne faut jamais enlever le bouchon d'un radiateur chaud : il y a danger de projection de liquide et de vapeurs brûlantes (voir chapitre - Entretien - « Niveaux, vérifications »).

Huile

En usage normal, la température de l'huile moteur dépasse les 130°C. Risque de brûlures.

Échéancier

Il en est de même pour toutes les pièces de l'échappement, attention à la température élevée de ces éléments.

Coupure d'alimentation carburant

Votre véhicule est équipéd'un dispositif de sécurité qui coupe l'alimentation en carburant en cas de choc.

Essence

Attention aux risques d'incendie si vous manipulez de l'essence ou en cas de fuite.

Gazole

Le circuit de gazole du véhicule HDi est sous haute pression, toute intervention nécessite une qualification particulière que le réseau CITROEN vous garantit.

Tenez les enfants éloignés et en sécurité. - Evitez d'intervenir en cours de voie de circulation.

En cas d'absolue nécessité, ne procédez à une intervention près de la circulation qu'en prenant toutes les précautions nécessaires.

• Invitez vos passagers à se tenir en sécurité hors du véhicule et au-delà de la chaussée (les bandes d'arrêt d'urgence et les accotements ne sont pas des lieux sûrs).
• Signalez votre véhicule.
• De préférence faites appel à un dépanneur professionnel/agréé par CITROËN.

Le système de freinage

Élément essentiel de votre sécurité, le freinage est assuré par des freins à disques (ou à disques et à tambours), et un double circuit hydraulique.

Une assistance réduit l'effort à exercer sur la pédale lorsque le moteur tourne.

Freins

• Si le voyant de niveau de liquide de frein s'allume en cours de route, arrêtez-vous immédiatement et faites appel au réseau CITROEN.
• Sur route mouillée ou après un lavage, les freins peuvent répondre avec un léger retard, faites de temps à autre un léger freinage pour que la chaleur dégagée sèche les freins.

Système ABS

Ce système augmente la sécurité en empêchant le blocage des roues en cas de freinage brutal ou dans des conditions d'adhérence faible.

Il permet de garder le contrôle de la direction.

Frein de stationnement (voir chapitre - conduite - « freins »)

Avant de quitter votre véhicule, assurez-vous que le frein de stationnement est suffisamment serré pour éviter tout déplacement du véhicule sous l'effet d'une pente, d'une poussée intentionnelle ou accidentelle.

Sur des pentes fortes, il faut d'autant plus veiller au bon serrage du frein de stationnement. Il est de plus recommandé d'engager une vitesse et de braquer les roues vers le trottoir (s'il existe).

Plaquettes et garnitures de freins

L'usure des plaquettes de freins est fonction de l'utilisation de votre véhicule (circulation en ville, arrêts très fréquents), de leur style de conduite ou de parcours.

Liquide de freins

Soumis au vieillissement, il doit être changé périodiquement. Un liquide trop usagé peut être cause de perte d'efficacité.

Notice

En suivant scrupuleusement le programme d'entretien définit, vous aurez l'assurance d'un fonctionnement efficace et fiable de votre système de freinage.

Attention

Quand le moteur est à l'arrêt, le freinage n'est plus assisté.

L'effort à la pédale augmente considérablement.

Prenez toutes les précautions utiles

si vous devez déplacer le véhicule.

Dépose de la batterie

Si votre véhicule est équipée d'un dispositif d'alarme anti-effraction, il faut neutraliser celui-ci avant de débrancher la batterie.

Débranche la batterie en commençant par la borne (-).

Remise en place

Veillez au bon positionnement de la batterie, la bride doit être centrée entre les deux bornes de la batterie.

Rebranche la batterie en commençant par la borne (+)

• Vérifiez la propreté des bornes et des cosses.
• Si elles sulfatent, desserrez-les et nettoyez-les.
• Ne débranchez pas les cosses quand le moteur tourne.
• Ne rechargez pas la batterie sans avoir débranché les deux cosses.
• N'utilisez pas d'équipement électrique avant que le moteur ait atteint sa température de fonctionnement.

Recharge au moyen d'un chargeur de batterie

La tension de recharge ne devra jamais dépasser 15,5 volts et l'intensité de charge devra être limitée à 20% de la valeur indiquée sur le couvercle (exemple : L1 250 - Réglage : 50 ampères maximum).

Durée de la recharge : 24 heures environ.

Utilisez impérativement un chargeur à tension constante.

En cas d'arrêt prolongé

Il est conseillé lors d'un arrêt prolongé de plus d'un mois, de débrancher la batterie.

Attention

Si une pièce métallique met en contact les deux bornes de la batterie ou le (+) de la batterie avec la carrosserie, elle déclenche un court-circuit pouvant entraîner un incendie et de graves brûlures.

La batterie dégage de faibles quantités d'hydrogène, gaz explosif dans certaines conditions. Il ne faut donc pas approcher de flamme de la batterie.

La batterie contient de l'acide sulfurique dilué qui est corrosif.

Pour toute manipulation, protégez-vous les yeux et le visage.

En cas de contact avec la peau, rincez immédiatement et abondamment à l'eau claire.

Pneumatiques

Inspectez régulièrement les pneumatiques pour voir s'ils n'ont pas subi de dommages : usure par frottements intempestifs, coupures, craquelures, boursouflures, etc.

La présence de corps étrangers peut également être à l'origine de dégâts internes.

Un gonflage correct assure :

• une bonne tenue de route,
• une direction précise et douce,
• une consommation d'énergie optimisée,
• une longévité accrue des pneumatiques.

Respectez les pressions de gonflage indiquées par CITROEN.

Vérifiez-les régulièrement. La pression doit être vérifiée à froid.

Ne dégonflez jamais un pneu chaud.

Crevaison

Un pneu ayant subi une crevaison doit toujours être démonté de sa roue pour vérifier s'il n'a pas subi de dommages secondaires. Si la réparation est possible, elle doit être réalisée au plus tôt par un spécialiste afin d'éviter toute déterioration supplémentaire de la structure.

Les réparations de pneu doivent être confiées à un spécialiste qui en prend alors l'entière responsabilité.

Attention

Un sous-gonflage provoque une élévation anormale de la température du pneu qui peut conduire à des dommages internes irréparables pouvant aller jusqu'à sa destruction.

Des chocs contre les pneumatiques risquent de les endommager et peuvent également entraîner des déréglages de la géométrie des trains roulants. Cela rend la conduite moins sûre et dégrade rapidement les pneumatiques.

Nous vous conseillons donc de faire vérifier la géométrie des trains roulants et les pneumatiques après de tels incidents. De même, un roulage prolongé sur un sol en mauvais état peut être à l'origine d'une dépréciation qui, bien que non apparente, peut se révéler plus tard.

Témoins d'usure

Vérifiez la profondeur des sculptures.

Minimum légal : 1,6 mm.

Des témoins sur la bande de roulement indiquent la limite d'utilisation en toute sécurité du pneumatique.

Conduisez plus prudemment sur route glissante.

Assurez-vous en permanence du bon état et du gonflage correct des 4 pneumatiques et de la roue de secours.

Chargement des objets dans le véhicule

Afin de préserver les qualités routières de votre véhicule, quelques précautions sont à observer :

• respectez le poids total autorisé,
• adaptez votre manière de conduire et votre vitesse à la charge du véhicule, arrimez toujours les objets lourds dans le coffre. Si vous êtes amené à transporter des objets dans l'habitacle, fixez-les par exemple sur la banquette arrière à l'aide des ceintures de sécurité. Limitez l'utilisation de la tablette arrière à des objets légers et sans danger pour les occupants tels que des vêtements; des objets durs ou lourds pourraient être dangereux en cas de freinage brutal et pourraient, par ailleurs, endommager par leur frottement la résistance électrique de la lunette arrière chauffante. En fonction de la charge de votre véhicule, il est recommandé de corriger la hauteur du faisceau des projecteurs.

Remorquage (bateau, caravane, etc.)

Avant de partir :

• vérifie la pression des pneumatiques (véhicule et remorque),
• vérifie la signalisation électrique de la remorque,
• entraînez-vous aux manœuvres, surtout en marche arrière,
• graissez régulièrement la rotule de l'attelage, démontez-la lorsque le tractage est terminé.
• Répartissez la charge à l'intérieur et respectez les poids autorisés.
• Roulez toujours à vitesse modérée, rétrogradez les vitesses en temps utile, aussi bien dans les côtes que dans les descentes et soyez attentif au vent latéral. Lorsque on tracte, la consommation augmente.
• La distance de freinage est augmentée. Freinez progressivement et en douceur. Évitez de freiner par à-coups.
• En cas de stationnement dans une déclivité, assurez-vous, en plus des consignes d'utilisation du frein de stationnement, du bon serrage de l'attelage et au besoin calez-le.

Remorquage d'un véhicule

Dans le cas du remorquage d'un autre véhicule, celui-ci doit être en roue libre (boîte de vitesses au point mort). Mettez le sélecteur au point mort (position N pour SensorDrive et boîte automatique).

Respectez les capacités de remorquage de votre véhicule.

Dans chaque pays, il est impératif de respecter les charges remarquables admises par la législation locale. Pour connaître les possibilités de remorquage de votre véhicule et son poids total roulant admissible, consultez le réseau CITROEN.

Le moteur essence ou Diesel de votre véhicule est équipé d'un catalyseur, dispositif réduisant les substances nocives dans les gaz d'échappement.

ATTENTION: Le catalyseur est un organe délicat.

Pour les versions essence, utilisez impérativement du carburant sans plomb.

Un fonctionnement irrégulier du moteur peut déterminer le catalyseur donc : 1 - Respectez la périodicité d'entretien, selon le carnet d'entretien. 2 - En cas de difficultés de démarrage à froid, consultez rapidement le réseau CITROën ou un réparateur/agréé. 3 - En cas d'accoups moteur en fonctionnement, réduisez votre vitesse et consultez rapidement le réseau CITROEN ou un réparateur/agréé. 4 - Remplissez le plein dès l'allumage du témoin min de carburant, un niveau trop bas pouvant provoquer une alimentation irrégulière. 5 - Ne tirez et ne poussez jamais le véhicule pour le démarrer. 6 - Ne faites pas fonctionner le moteur avec un ou plusieurs fils de bougies déconnectés, même pour un essai. 7 - Ne coupez le contact d'allumage que moteur au ralenti. 8 - Ne stationnez ou ne circulez pas sur des matières inflammables : herbes sèches, hydrocarbures, etc. (catalyseur très chaud).

Attention gaz d'echappement

Les gaz d'échappement sont très chauds, éloignez toute personne de leur sortie.

Les gaz d'échappement contiennent du monoxyde de carbone, gaz extrêmement toxique et indétectable parce qu'incolore et inodore. Respirer ce gaz peut provoquer la perte de connaissance, voire entraîner la mort.

Il est très dangereux de laisser tourner le moteur dans un endroit clos ou insuffisamment ventilé.

L'essence avec du plomb détruit le catalyseur et peut provoquer d'autres dégradations importantes.

Attention

Le circuit électrique de votre véhicule est conçu pour fonctionner avec les équipements de série ou optionnels.

Avant d'installer des équipements ou accessoires électriques supplémentaires sur votre véhicule, consultez le réseau CITROEN.

Certains accessoires électriques (autoradio, antidémarrage, alarme, radiotéléphone, etc.) ou la façon dont ils sont montés peuvent avoir des effets néfastes sur le fonctionnement de votre véhicule ou générer des pannes, sur les circuits électroniques de commande, le circuit audio et le circuit de charge électrique.

CITROën décline toute responsabilité pour les conséquences et les frais occasionnés par la remise en état de votre véhicule ou les dysfonctionnements résultant de l'installation d'accessoires supplémentaires non fournis et non recommandés par CITROën et non installés selon les prescriptions de CITROën.

Période de stockage

Quelques conseils, très simples à suivre durant les premiers 1500 km, vous permettront d'obtenir ensuite les performances, l'agrément et la longévité que vous attendez :

• Démarrerez et conduisez en souplesse, à des vitesses et régimes moteur modérés (2/3 du régime maximum si vous disposez d'un compte-tours).
• Ne roulez pas longtemps à vitesse élevée.
• Évitez les freinages brusques.
• Ne tractez pas une remorque durant les premiers 1000 km.

À partir de 1 000 km (moteur essence) ou 1 500 km (moteur Diesel), augmentez progressivement les vitesses et les accélérations jusqu'au régime maximum. Ce n'est généralement qu'à partir d'environ 3 000 km (moteur essence) ou 5 000 km (moteur Diesel) qu'un moteur délivre ses performances.

Une visite de contrôle, entre 1500 et 2500 km, est obligatoire dans le réseau CITROEN pour bénéficier de la garantie du Constructeur.

La vidange d'huile moteur, auparavant effectuée lors de cette visite, n'est maintenant plus nécessaire.

Démarrage par grand froid

L'huile du moteur et celle de la boîte de vitesses sont moins fluides que d'ordinaire. Pour faciliter la mise en route, débrayez avant d'actionner le démarreur, relâchez ensuite en douceur la pédale d'embrayage.

Réchauffeur de gazole

Votre véhicule est equipped'un système de réchauffage de carburant évitant tout problème d'alimentation par temps froid.

Radiateur - liquide de refroidissement

Complétez le niveau en utilisant de préférence le liquide de refroidissement CITROEN qui assure la protection du système de refroidissement et de chauffage contre le gel et la corrosion.

À la livraison de votre véhicule, le liquide de refroidissement assure une protection jusqu'à -35°C.

Liquide lave-vitres

Pour une qualité optimale de nettoyage et pour votre sécurité, utilisez de préférence les produits homologués par le réseau CITROEN, ils assurent une protection de -25°C à -30°C

Chaînes neige

L'utilisation de chaînes antidérapantes est possible pour les dimensions de pneus indiquées chapitre Conseils pratiques - « Pneumatiques »

Les chaînes ne doivent être montées que sur les roues avant.

N'utilisez que des chaînes à maillons fins adaptées à votre véhicule, consultez le réseau CITROEN.

Lors de parcours sur des routes non enneigées, il faut retirer les chaînes, sinon elles diminuent les qualités routières, endommagent les pneus et sont rapidement déteriorées.

Conseil

Lors de l'utilisation des chaînes à neige, la vitesse doit être adaptée aux conditions de la chaussée et de la circulation.

Une prudence particulière doit être observée lors des freinages d'urgence.

Lavage de la carrosserie

Pour garder à la carrosserie son éclat et assurer la bonne conservation de la peinture, des lavages fréquents sont nécessaires si possible à grande eau mais pas en plein soleil, ni à température trop basse.

Dans tous les cas, attendez que les surfaces refroidissent.

En cas d'utilisation d'eau additionnée d'un détergent, rincez abondamment et essuyez avec une peau de chamois.

Lustrage de la peinture

Après utilisation d'un shampooing ou lorsque l'eau ne perlé plus, il est nécessaire de lustrer. Un produit de lustrage CITROEN neutralise les effets chimiques extérieurs.

Taches de goudron sur la carrosserie et sur les pièces en plastique

Ne les grattez pas mais faites-les disparaître sans attendre à l'aide d'un produit anti-goudron CITROEN.

Antenne radio

Dévissez impérativement le brin d'antenne avant de laver le véhicule dans une installation automatique.

Les fientes d'oiseaux, les sécrétions d'insectes et les résines d'arbres peuvent se révéler extrêmement agressives pour la peinture et doivent être enlevées le plus rapidement possible. Leur action destructrice est considérablement accélérée par temps chaud.

Votre véhicule peut être lavé dans une installation de lavage automatique. Toutefois, il est nécessaire que la pression des brosses soit la plus faible possible et que le lavage soit effectué avec de l'eau additionnée d'un détérent suivi d'un rinçage avec de l'eau en abondance. Les installations récentes satisfont généralement ces conditions.

L'utilisation répétée d'une installation de lavage mal entretenue peut provoquer l'apparition de micro-rayures donnant un aspect mat à la peinture, ceci est particulièrement visible sur les teintes sombres. Un léger lustrage de la carrosserie rédonnera à votre véhicule tout son éclat.

En cas de lavage à haute pression, ne dirigez pas directement le jet sur les différents protecteurs en caoutchouc des transmissions, direction, etc, ainsi que sur les enjoleurs extérieurs, le joint de pavillon, etc.

IMPORTANT : il est formellement interdit d'utiliser le lavage à haute pression ou de l'air comprimé sous le capot moteur.

Enjoliveurs de roues et jantes en alliage léger

Lavez à l'eau savonneuse. Faites précéder et suivre le lavage d'un arrosage abondant à l'eau claire. Pour conserver leur brillant, enduisez-les d'un produit de protection CITROEN.

Dommages légers à la peinture

Retouchez les éraflures et les écales de peinture à l'aide d'un crayon ou d'une bombe aérosol de peinture CITROEN en respectant soigneusement les instructions d'utilisation. Ces crayons et bombes existent dans toutes les teintes CITROEN (référence de la teinte indiquée sur le pied avant de la porte gauche).

En cas de découverte de points de rouille, faites appel au réseau CITROEN.

Il est recommandé de faire nettoyer et de reprotéger le dessous de caisse après chaque période de roulage sur route dégelée avec du sel.

Garnitures en tissu

Dépoussière à l'aspirateur et à la brosse puis éliminez les taches à l'eau savonnée ou à l'aide des produits nettoyants textile CITROEN.

N'utilisez pas de produits solvants à base d'acétone ou d'alcool.

Éléments en matière plastique

Dépoussièrez puis utilisez le produit de nettoyage intérieur CITROEN.

Toit couplé en toile

En cas de lavage de votre toit couple en toile à l'aide d'un nettoyeur haute pression (max 90 bars), veillez à ne pas approcher la buse à moins de 40 cm.

Note: Pour le garnissage cuir, n'utilisez pas d'alcool ni de solvant (eau savonneuse recommandée).

Conseil

Pour obtenir le meilleur entretien extérieur et intérieur, utilisez les produits d'entretien CITROEN.

Attention

Au cours du lustrage de la carrosserie, n'utilise pas de produit sur les parties en plastique car il serait alors difficile à éliminer. Il est conseillé de protéger le haut des dossiers et la plage arrière dans le cas d'une exposition prolongée aux rayons directs du soleil.

AUTOMOBILES CITROEN respecte les réglementations issues de la Directive 2000/53/CE relative à la fin de vie des véhicules.

Votre véhicule ne comporte aucune substance et aucun matériau proscrit par la Directive 2000/53/CE.

Matériaux plastiques :

• Les pièces plastiques et caoutchouc sont repérées par un marquage, conformément à la réglementation en vigueur. Afin de faciliter le processus de recyclage, l'éventail des matières aux utilisées a été limité : la majeure partie des matières plastiques est constituée par des plastiques dits thermoplastiques aisément recyclables par fusion, granulation ou broyage.

Métaux :

• Ils sont récapitulables et recyclables à 100%.

Verres :

• Ils peuvent être démontés et collectés pour être traités par les verriers.

Caoutchoucs :

• Les pneumatiques et les joints peuvent être broyés afin d’être utilisés dans la fabrication du ciment ou pour obtenir des granules réutilisables.

Protection de l'environnement

En confiant l'entretien de votre véhicule au réseau CITROEN, vous limitez tout risque de pollution et vous contribuez à la protection de l'environnement.

Pièces usées ou accidentées :

• Elles ne doivent pas être abandonnées dans la nature. Le réseau a souscrit à une démarche de protection de l'environnement par le recyclage.

Huiles usées:

• Le réseau CITROEN en fait assurer la collecte et le traitement. En lui confiant les vidanges, vous limitez tout risque de pollution.

Batteries et piles usages :

• Ne jetez pas les batteries et les piles de télécommande, elles contiennent des métaux nocifs pour l'environnement. Rapportez-les au réseau CITROEN, ou à tout autre point de collecte agréé.

AUTOMOBILES CITROEN a pour objectif de fabriquer des véhicules offrant les meilleures performances et limitant les émissions polluantes.

Société Anonyme au capital de

16 000 000 Euros

Immeuble Colisée III

12, rue Fructidor

75835 PARIS CEDEX 17

R. C. S. PARIS 642 050 199

SIRET 642 050 199 00 917

Service clientèle

N° AZUR:0810639000

www.citroen.fr

Citroen assistance

N° VERT: 0800052424

Route des Acacias 27 - 1211

Genève 24

Téléphone : (022) 308 01 11

Telex:422189

Téléfax : (022) 342 60 42

www.citroen.ch

Citroen assistance

0080030080011

Citroen BELUX s. a.-n. v.

7, Place de l'Yser - 1000

BRUXELLES-BELGIQUE

Tel. [phone]

Telex 21 856

Téléfax 02/201 50 42

www.citroen.be

Citroen assistance

025337860

Les descriptions et figures sont données sans engagement. AUTOMOBILES CITROEN se réserve le droit de modifier ses modèles et leur équipement sans être tenue de mettre à jour la présente notice.

N7-F-2003

Édition 11-2003
