MODE D'EMPLOI DA0001 IFM
Bedienungsanleitung Operating instructions Notice pour utilisateurs
ecomot200®
Stillstandswächter Standstill monitor Contrôle d'arrêt A 300

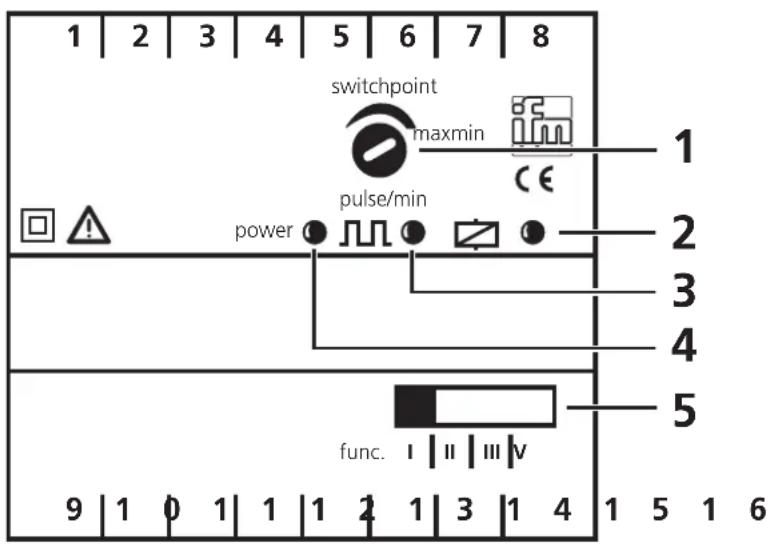

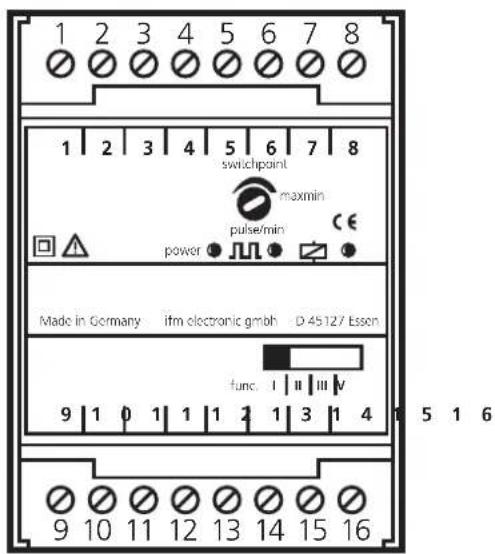

Eléments de service et d'indication
| 1 | Einstellen des Schaltpunkts (Imp/min) | setting of the switch point (pulses /min.) | réglage du seuil de commutation (imp/min) |
| 2 | LED: leuchtet, wenn das Ausgangsrelais angezogen ist | LED: lights when the output relay is energised | LED: allumée lorsque le relais de sortie est enclenché |
| 3 | LED: Anzeige der Eingangsimpulse | LED: indication of the input pulses | LED: signalisation des impulsions d'entrée |
| 4 | LED: Betriebsspannungs-anzeige | LED: operating voltage o. k. | LED: tension d'alimentation o. k. |
| 5 | Wahl der Schaltfunktion und des Einstellbereichs | selection of the switching function and setting range | sélection de la fonction de commutation et de la gamme de réglage |
Inhalt
- Remarque sur la sécurité ..... 28
- Fonctionnement et caractéristiques ..... 30
- Montage 30
- Raccordement électrique 31
- Réglage ..... 33 Diagramme fonctions ..... 35
- Mise en service / fonctionnement 35
- Maintenance, réparation, élimination ..... 35
- Données techniques 36
Français
... s'applique à tous les appareils standard de type A 300. Les différents appareils se différencient par les points suivants:
- Tension d'alimentation AC ou AC/DC, indiquée sur l'étiquette du boîtier.
- Plage de réglage (imp/min), indiquée sur l'étiquette du boîtier.
- Sortie transistor supplémentaire, indiquée sur l'étiquette de branchement.

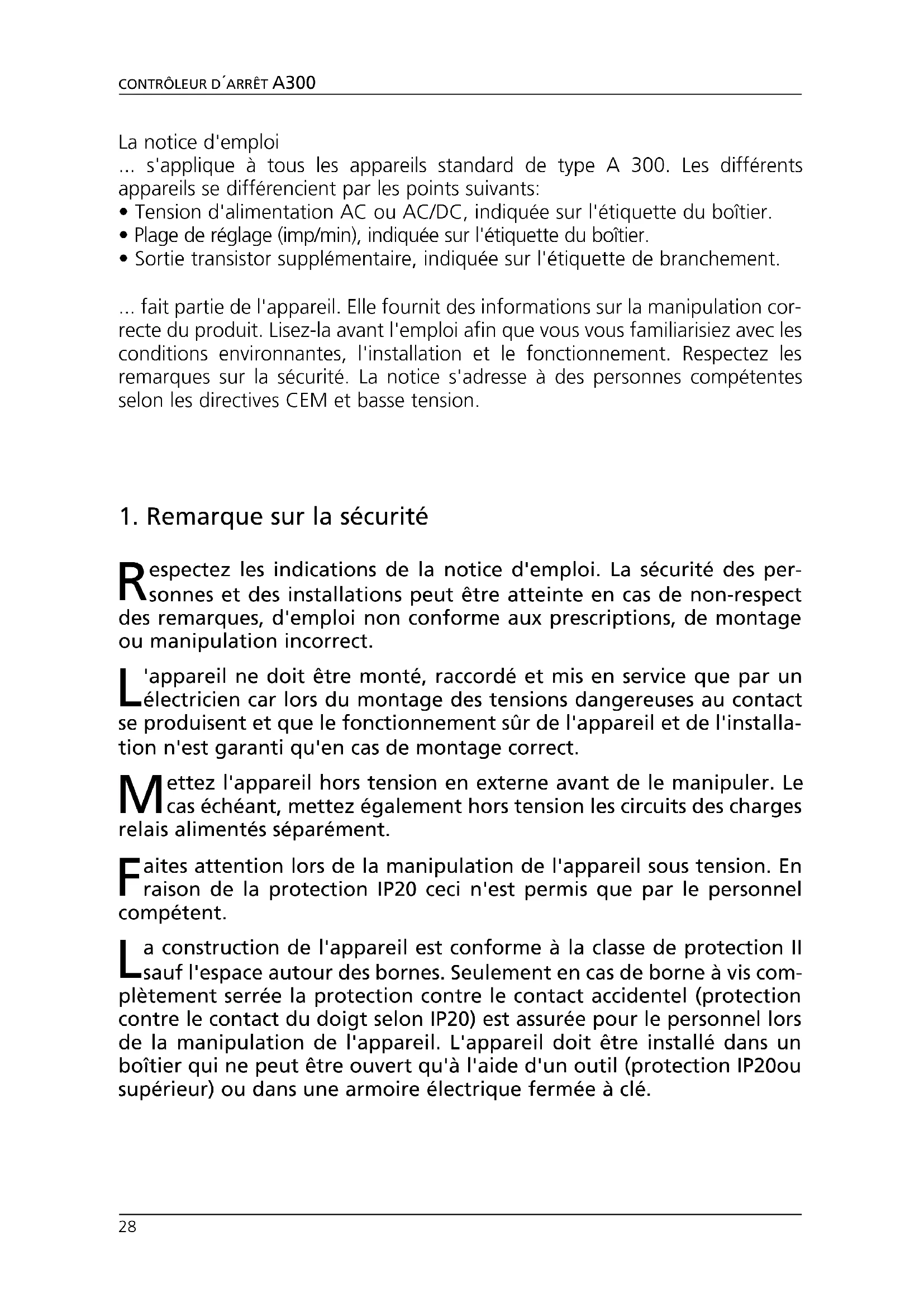

... fait partie de l'appareil. Elle fournit des informations sur la manipulation correcte du produit. Lisez-la avant l'emploi afin que vous vous familiarisiez avec les conditions environnantes, l'installation et le fonctionnement. Respectez les remarques sur la sécurité. La notice s'adresse à des personnes compétentes selon les directives CEM et basse tension.
1. Remarque sur la sécurité
Respectez les indications de la notice d'emploi. La sécurité des personnes et des installations peut être atteinte en cas de non-respect des remarques, d'emploi non conforme aux prescriptions, de montage ou manipulation incorrect.
L'appareil ne doit être monté, raccordé et mis en service que par un électricien car lors du montage des tensions dangereuses au contact se produisent et que le fonctionnement sûr de l'appareil et de l'installation n'est garanti qu'en cas de montage correct.
Mettez l'appareil hors tension en externe avant de le manipuler. Le cas échéant, mettez également hors tension les circuits des charges relais alimentés séparément.
Faites attention lors de la manipulation de l'appareil sous tension. En raison de la protection IP20 ceci n'est permis que par le personnel compétent.
La construction de l'appareil est conforme à la classe de protection II sauf l'espace autour des bornes. Seulement en cas de borne à vis complètement serrée la protection contre le contact accidentel (protection contre le contact du doigt selon IP20) est assurée pour le personnel lors de la manipulation de l'appareil. L'appareil doit être installé dans un boîtier qui ne peut être ouvert qu'à l'aide d'un outil (protection IP20 ou supérieur) ou dans une armoire électrique fermée à clé.
Pour des appareils DC l'alimentation 24 V DC externe doit être générée et fournie selon les critères de la basse tension de sécurité (TBTS) parce que cette tension est disponible sans plus de mesures de protection près des éléments de service et sur les bornes pour l'alimentation des sondes raccordées.
Le câblage de tous les signaux associés au circuit TBTS de l'appareil doit également être conforme aux critères TBTS (basse tension de sécurité, isolation électrique sûre des autres circuits).
Si la tension TBTS fournie en externe ou générée en interne est mise à la terre en externe (passage de TBTS à TBTP), ceci est fait sous la responsabilité de l'utilisateur dans le cadre des règlements nationaux en vigueur relatifs à l'installation. Toutes les informations fournies dans cette notice d'emploi sont relatives à l'appareil non mis à la terre par rapport à la tension TBTS.
L'appareil peut être employé dans une grande plage de températures Lambiantes selon la spécification technique ci-dessous. En raison de l'échauffement interne supplémentaire, de hautes températures sensi- bles peuvent se produire sur les éléments de service et les parois du boîtier lors du contact en ambiance chaude.
En cas de mauvais fonctionnement de l'appareil ou en cas de doute prenez contact avec le fabricant. Des interventions sur l'appareil peuvent avoir des conséquences graves pour la sécurité des personnes et des installations. Elles ne sont pas permises et aboutissent à une exclusion de responsabilité et de garantie.
2. Fonctionnement et caractéristiques
Le A 300 est un système de contrôle adapté à la surveillance de sous-vitesse/arrêt. Pour ce faire, il mesure le temps entre deux impulsions successives et calcule la fréquence d'entrée (= valeur courante), la compare avec le seuil de commutation réglé (valeur présélectionnée) et commute la sortie selon la fonction de commutation sélectionnée.
- Gamme de réglage: voir l'étiquette (valeurs standard: 5 - 25 et 20 - 100 imp/min).
- La fréquence d'entrée maxi: en standard 15.000 imp/min (ceci correspond à 250 Hz).
Versions spéciales: DA0025 (4,5 kHz), DA0038 (1,6 kHz), DA0200 (200 Hz).
Si cette valeur est dépassée, le A 300 commute comme si la frequency d'entrée = 0).
- Longueur minimum de l'impulsion: 2ms.
- Générateurs d'impulsions: 3 fils DC PNP, 2 fils AC/DC, 2 fils quadronorm, codeurs incrémentaux, contacts mécaniques. Niveau pour l'entrée d'impulsions A 300: 14 V minimum.
L'appareil n'est pas homologué pour des applications de sécurité selon la protection des personnes.
3. Montage
Montez l'appareil dans une armoire électrique de protection minimale IP54 afin d'assurer une protection contre le contact non intentionnel avec des tensions dangereuses au contact et contre des influences atmosphériques. L'armoire électrique doit être installée selon les règlements locaux et nationaux.
Montez le boîtier électronique sur un profilé 35 mm ou vissez-le sur un dispositif de montage. Montez l'appareil perpendiculairement et assurez-vous qu'il y a suffisamment d'espace vers le bas ou le haut de l'armoire électrique (permettant ainsi une libre circulation de l'air pour éviter un échauffement excessif).

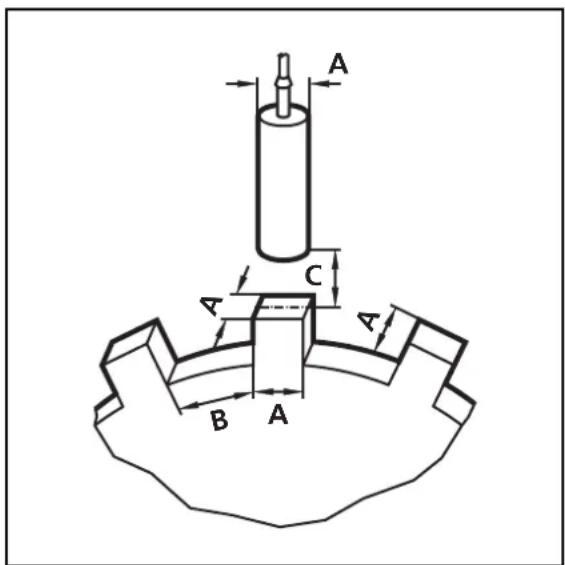

Montage des générateurs d'impulsions
Respectez les indications de la notice de montage qui est jointe à la générateur d'impulsion. Afin de garantir un fonctionnement optimal pour des détecteurs de proximité inductifs et capacitifs les dimensions suivantes devraient être respectées:
- B = 2 × A
• C = 12 × S_n
4. Raccordement électrique
L'appareil doit être monté par un électricien.
Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. Evitez le contact avec des tensions dangereuses au contact. Mettez l'installation hors tension avant le câblage! Faites attention à d'autres circuits sur les relais. Respectez les mesures de protection usuelles relatives à la décharge électrostatique.
Afin d'éviter un dysfonctionnement causé par des tensions parasites nous recommandons d'installer le câble de la sonde séparément du câble de la charge. Longueur maximale du câble de la sonde: 500 m.

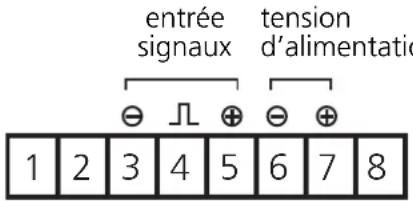

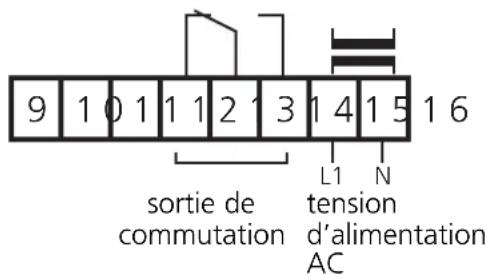

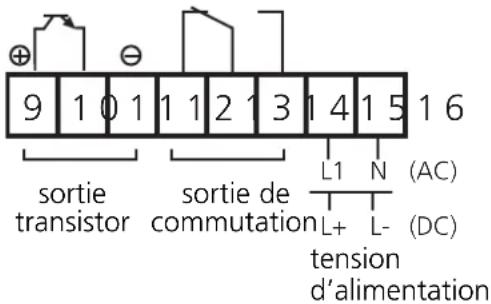

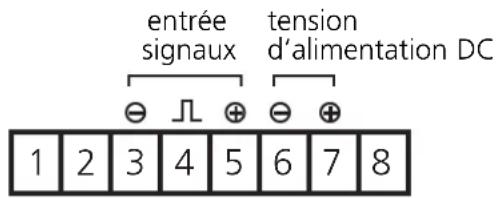

Raccordement des bornes:
| A 300 avec alimentation à découpage AC/DC | A 300 avec alimentation à transformateur |
on DC |  |
 |  |
Alimentation
Alimentation
- sur les bornes 15 et 16 (AC / DC pour le A 300 avec alimentation à découpage, seulement AC pour le A 300 avec alimentation à transformateur)
- ou sur les bornes 6 et 7 (24 V DC).
L'alimentation doit être protégée par un fusible.
Les bornes de l'alimentation DC sont directement reliées aux bornes de l'alimentation de la générateur d'impulsion. De ce fait, les critères TBTS doivent être respectés pour l'alimentation DC (basse tension de sécurité, circuit isolé électriquement des autres circuits, pas mis à la terre).
Si le circuit DC doit être mis à la terre (par ex. en raison des règlements nationaux), les critères TBTP doivent être respectés (basse tension de sécurité, circuit isolé électriquement des autres circuits).
Si l'appareil est alimenté en AC, la basse tension générée en interne pour l'alimentation de la générateur d'impulsion satisfait aux critères TBTS.
Afin de répondre aux exigences de la norme "UL 508" pour la catégorie "limited voltage", l'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipé d'un dispositif de protection contre les courants de surcharge.
Raccordement des générateurs d'impulsions
Le A 300 fournit env. 24 V DC / 30 mA max pour alimenter les générateurs d'impulsions. Les générateurs d'impulsions qui ont besoin d'une tension/consommation de courant plus élevées doivent être alimentés en externe. Dans ce cas le point de référence de la tension externe doit être raccordé à la borne 6. Le pôle positive de l'alimentation externe ne doit pas être connecté au A 300. Respectez également les critères TBTS pour le raccordement des générateurs d'impulsions afin d'éviter qu'une tension dangereuse au contact se produise sur la sonde ou que celle-ci s'infiltre dans l'appareil !
| 3 fils DC PNP 2 fils DC quadronorm 2 fils AC / DC | contact mécanique | ||
 |  |  |  |
5. Réglage
5. 1. Sélection de la fonction de commutation et de la gamme de réglage
Mettez le commutateur (5) sur une des 4 positions:
| fonction de commutation | gamme de réglage | position du commutateur |
| Etat de fonctionnement: vitesse mini atteinte / arrêt | 5...25 imp/min | I |
| Le relais de sortie s'enclenche si la fréquence d'entrée (imp/min) descend en-dessous du seuil de commutation réglé (SP). Si la fréquence d'entrée augmente de nouveau, le relais se déclenche au seuil de commutation + hystérésis (SP + Hy).Le relais de sortie est déclenché durant la temporisation de démarrage and tant que la fréquence d'entrée est supérieure au seuil de commutation réglé. | 20...100 imp/min | IV |
| Défaut: sous-vitesse | 5...25 imp/min | II |
| Le relais de sortie se déclenche si la fréquence d'entrée (imp/min) descend en-dessous du seuil de commutation réglé (SP). Si la fréquence d'entrée augmente de nouveau, le relais s'enclenche au seuil de commutation + hystérésis (SP + Hy).Le relais de sortie est enclenché durant la temporisation de démarrage et tant que la fréquence d'entrée est supérieure au seuil de commutation réglé. | 20...100 imp/min | III |
Relais enclenché = sortie transistor passant, relais déclenché = sortie transistor non passant.
5. 2. Réglage du seuil de commutation
Sélectionnez le seuil de commutation avec le potentiomètre (1).
En cas de seuil de commutation faible le A 300 ne signal des changements de la valeur courante qu'après un temps de réponse (qui dépend du temps s'écoulant entre les impulsions). Cela est particulièrement vrai pour les fonctions de commutation I et II. Pour ces fonctions le temps de réponse est env. 12s lorsque le seuil de commutation est 5 imp/min, il est env. 1,2s lorsque le seuil de commutation est 50 imp/min.
5. 3. Hystérésis
L'hystérésis détermine l'écart entre le seuil d'enclenchement et le seuil de déclenchement (seuil d'enclenchement = la sortie change son état de commutation, seuil de déclenchement = la sortie revient dans son état précédent).
L'hystérésis est réglé au facteur 1,05 (ceci correspond à 5% du seuil de commutation).
En cas de distance inégale entre les cames, différents intervalles entre deux impulsions successives sont mesurés. Ils peuvent être en-dessus ou en-dessous du seuil de commutation. De ce fait, la sortie change son état de commutation continuellement. Ceci peut être évité en augmentant le facteur d'hystérésis.
5. 4. Temporisation de démarrage
La temporisation de démarrage supprime les aléas de fonctionnement quand l'installation est en train de démarrer et n'a pas encore atteint sa vitesse nominale.
- Elle est réglée à 15 s mais peut être réduite grâce à une résistance entre les bornes 1 et 2.
Valeurs de résistance: entre 100 k (ceci correspond à 2 s) et 3,9 M (ceci correspond à 14 s). - Après la mise sous tension la temporisation de démarrage n'est effective qu'une seule fois. Lorsque le moteur est souvent mis en marche et arrêté, coupler la tension d'alimentation du moteur et du contôleur. Ainsi la temporisation de démarrage est effective chaque fois que le moteur est mis en marche.

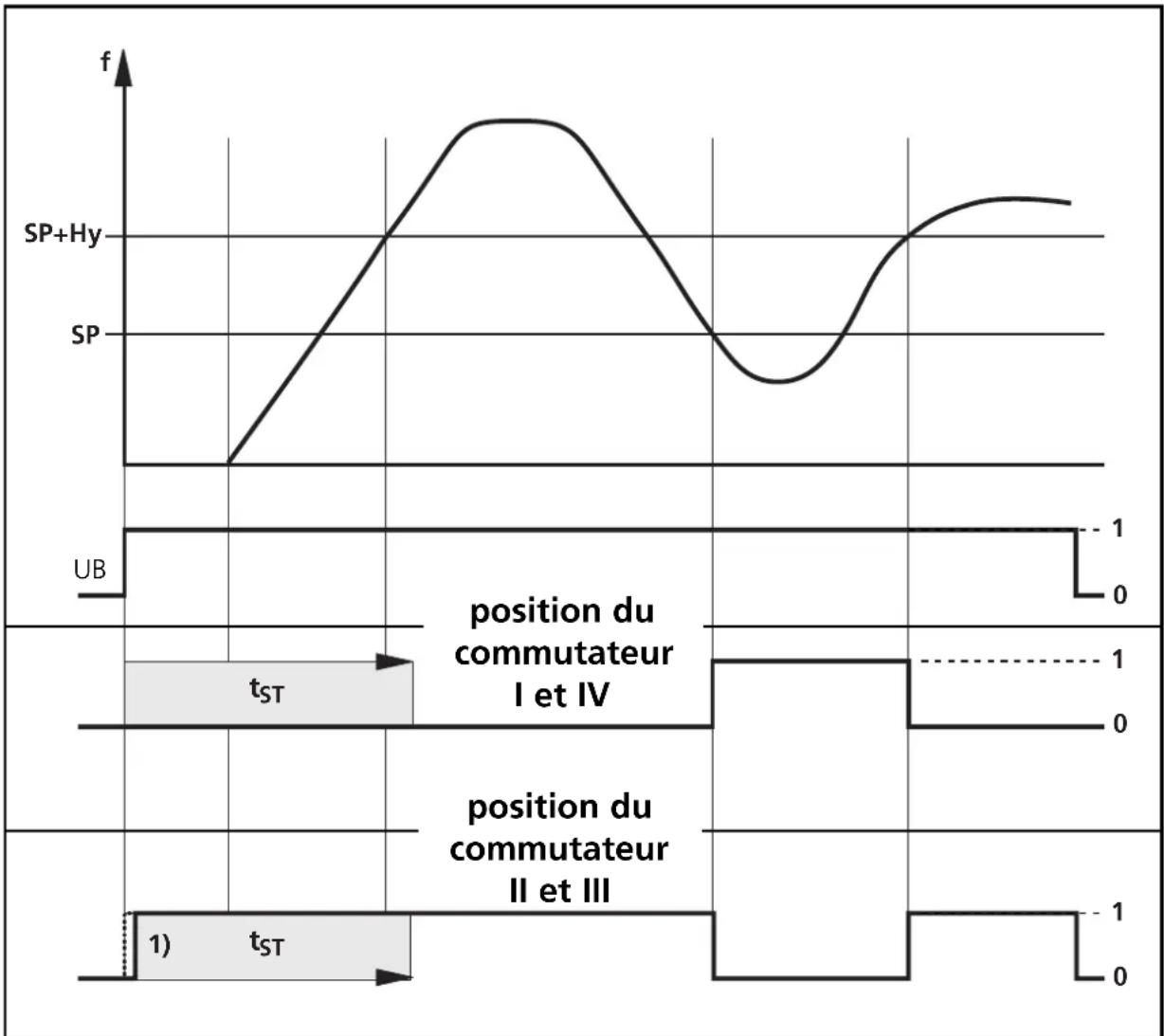

Diagramme fonctions de commutation
line
| Time Segment | Position Description | | ------------ | ---------------------------------------- | | 0 | UB (unlabeled) | | tST | tST (position du commutateur I et IV) | | tST | tST (position du commutateur II et III) |1) Retard à la disponibilité
ST = temporisation de démarrage
6. Mise en service / fonctionnement
Après le montage, le câblage et le réglage vérifiez le bon fonctionnement de l'appareil.
7. Maintenance, réparation, élimination
En cas de fonctionnement correct il n'est pas nécessaire de prendre des mesures relatives à la maintenance et la réparation.
En fonction de la fréquence de commutation et de la charge à commuter, il est conseillé de vérifier les contacts relais à intervalle régulier.
L'appareil ne doit être réparé que par le fabricant.
Assurez une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
8. Données techniques
| Alimentation ( AC ou DC) |
| Alimentation DC pour tous les appareils:24 Volt DC ± 10%, sur les bornes 6 (-) et 7(+);Une tension DC externe satisfaisant aux critères TBTS doit être fournie. Pour ce type d'alimentation l'appareil est affecté à la classe de protection 3.Courant consommé 70 mA max.Appareils AC avec alimentation à transformateur:Tension AC selon l'étiquette ± 10% sur les bornes 15 (L1) et 16 (N), gamme de fréquence 50...60 Hz.Pour ce type d'alimentation l'appareil est affecté à la classe de protection 2 sauf l'espace autour des bornes. La basse tension de sécurité générée en interne pour le fonctionnement de l'appareil et pour l'alimentation des sondes est conforme aux critères TBTS dans le cadre de la catégorie de sur-tension 2 et du degré de souillure 2. Puissance consommée 5 VA max.Appareils avec alimentation à découpage AC/DCTension AC- ou DC selon l'étiquette ± 10% sur les bornes 15 et 16, gamme de fréquence 50...60 Hz.Pour ce type d'alimentation l'appareil est affecté à la classe de protection 2 sauf l'espace autour des bornes. La basse tension de sécurité générée en interne pour le fonctionnement de l'appareil et pour l'alimentation des sondes est conforme aux critères TBTS dans le cadre de la catégorie de sur-tension 2 et du degré de souillé 2. Puissance consommée 5 VA max. |
| Entrées |
| Borne 4 pour des générateurs d'impulsions PNP 24 V DC.Courant consommé: 10 mA max. Seuil de commutation pour des généra-teurs d'impulsions PNP: ≥ 14 V ENCL; 7 V DECL.La fréquence d'entrée max à détecter est 250 Hz (ceci correspond à 15000 imp/min), DA0200: 200 Hz (ceci correspond à 12000 imp/min).Alimentation des générateurs d'impulsionsTension: typ. 24 V DC, courant de sortie: 30 mA max, protection contre les courts-circuits et surcharges.En cas d'alimentation DC externe de l'appareil par les bornes 6 et 7 la tensi-on d'alimentation du générateur d'impulsions correspond à la tension DC appliquée moins une tension faible pour la protection contre les courts-cir-cuits.En cas d'alimentation externe de l'appareil par l'alimentation à transforma-teur ou à découpage (bornes 15 et 16) la tension d'alimentation du généra-teur d'impulsions correspond à la tension de sortie DC redressée et non sta-bilisée du transformateur interne (tension nominale 24 V). |
Sorties:
Relais de sortie:
Puissance de coupure : 250 V AC max., 4 A. Le courant doit être limité à ces valeurs en externe par des mesures adéquates.
En cas de charges selfiques les relais doivent être déparasités en externe.
Une isolation électrique sûre est réalisée entre les contacts du relais et les tensions d'alimentation de l'appareil, de la sonde et, le cas échéant, les contacts d'un deuxième relais jusqu'à une tension de 250 V AC. Ils sont conformes à la catégorie de surtension 2 et au degré de souillure 2.
Remarque: Si le relais est utilisé pour commuter de très faibles courants (par ex. entrées API), des résistances de contact considérables peuvent se produire. La durée de vie des contacts du relais est considérablement réduite par des courants de surcharge ou par la commutation des charges selfiques non protégées.
Sortie transistor (A 300 avec alimentation à découpage AC/DC)
PNP, 24 V DC, ±20%, 700 mA, alimentation externe sur la borne 9.
La tension de la sortie protégée contre les courts-circuits est commutée vers la borne 10 selon la fonction de commutation sélectionnée. Il n'est pas permis d'appliquer une tension externe aux bornes 10 et 11.
Données boîtier électronique
Dimensions: 75 x 55 x 110 (L x l x H), poids: max. 400 g
Protection boîtier : IP40, protection bornes : IP20
Raccordement: 16 bornes, section des fils conducteurs : max. 2,5 mm ^2
Conditions environnantes
Température ambiante permise : -20...+60° C en pleine air
Humidité: max. 75% jusqu'à +35°C sans condensation
Pression d'air : 75 kPa jusqu'à 106 kPa
Altitude de fonctionnement max.: 2000 m au-dessus du niveau de la me
Marquage CE
L'appareil porte le marquage CE prescrit pour la libre circulation européenne des marchandises. Ceci documente que l'appareil satisfait aux exigences selon les buts de protection fondamentaux reconnus en général. Il documente notamment la conformité avec les directives suivantes:
• Directive CEM 89/336/CEE
réalisée par la norme EN 60947-5-2 annexe X (L'utilisateur est responsable du déparasitage du circuit relais selon la norme).
• ·Directive basse tension BT 73/23/CEE
réalisée par la norme EN61010 : 1993 + A2 : 1995
D'autres exigences, par ex. concernant la directive CE relatives aux machines doivent, le cas échéant, être prises en considération par l'utilisateur pour son application envisagée. Elles ne font pas partie de la déclaration de conformité.
| Remarques sur la certification cULus (DA0116 et DA0122) |
| Selon la certification les appareils mentionnés ci-dessus correspondent aux données techniques suivantes:Tension nominale AC/DC:DA0116: 110...240 V (50...60 Hz)DA0122: 27...60 V (50...60 Hz)Tolérance: -20...+10%Tension nominale DC:Tous les appareils mentionnés ci-dessus27 V (typ. 24 V), Tolérance: -20...+10%Pouvoir de coupure:Selon la classification cULus 6 A (250 V AC), B300, R300Conditions d'essai:Dimensions du boîtier pour l'essai d'échauffement 200 x 200 x 150 mm.Bornes de raccordement:Jusqu'à 2,5 mm 2 ; AWG 14 |
