MODE D'EMPLOI 286A DBX

Nom fabricant: dbx Professional ProductsAdresse fabricant: 8760 S. Sandy ParkwaySandy, Utah 84070, USAdeclare que le produitdbx 286Aest conforme aux spécifications suivantes :Safety: EN 60065 (1993)IEC65 (1985) avec Amendements 1, 2, 3EMC: EN 55013 (1990)EN 55020 (1991)Informations complémentaires :Le produit est conforme aux directives 73/23/EEC et 89/336/EECmodifié par la Directive 93/68/EEC.dbx Professional ProductsVice President of Engineering8760 S. Sandy ParkwaySandy, Utah 84070, USAOctober 4, 1996Contacter votre distributeurInternational Sales Office68 Sheila LaneValparaiso, Indiana46383, USATel: [phone]Fax: [phone] ATTENTION POUR VOTRE PROTECTION, LISEZ CE QUI SUIT : EAU ET MOISISSURE : L’appareil ne doit pas être utilisé près d’une source d’eau (par exemple près d’une baignoire, cuvette, évier, dans un sous-solhumide, ou près d’une piscine, etc.). Faire attention à ce qu’aucun objet ou liq-uide ne pénètre dans l’appareil par certaines ouvertures. ALIMENTATION : Veiller à respecter la tension secteur correspondante. MASSE ET POLARITE : Prendre soin de respecter la polarité et la mise à la masse.CORDON SECTEUR : Le cordon secteur doit être placé de manière à éviterd’être coincé par d’autres appareils et qu’on ne puisse pas marcher dessus,vérifier bien le cordon à son embase et à sa prise. DEPANNAGE : Pour éviter le risque d’incendie et de choc électrique, l’utilisateur ne doit pas tenter de dépanner l’appareil en dehors des instructions indiquéesdans le manuel d’utilisation. En cas de panne, s’adresser à un technicien quali- fié. POUR LES APPAREILS EQUIPES D’UN FUSIBLE ACCESSIBLE DE L’EX- TERIEUR : Remplacer le fusible par un fusible de même type et de même valeur.

INSTRUCTIONS DE SECURITE

NOTE CONCERNANT LES APPAREILS MUNIS D’UN CORDON SECTEURATTENTION : L’APPAREIL DOIT ETRE RELIE A LA TERRELes conducteurs du câble secteur sont identifiés comme suit : Vert/Jaune Terre Bleu Neutre Brun Phase Si la couleur des conducteurs du câble secteur de cet appareil ne correspondpas à la couleur des conducteurs de la prise, procéder comme suit :• Le conducteur vert/jaune doit être relié au fil vert ou vert/jauneou marqué avec la lettre E, ou avec le symbole Terre.• Le conducteur bleu doit être relié au fil noir ou marqué avec lalettre N.• Le conducteur brun doit être relié au fil rouge ou marqué avec lalettre L. CONDUCTEUR COULEUR NORMAL AUTRE

ATTENTION : si la mise à la terre est absente, certains problèmes peuvent apparaître dans l’appareil ou le système auquel il est connecté en cas de ten-sion importante entre le chassis et la terre. De sérieux risques de blessuresgraves et même de mort existent en cas de contact simultané de la massechassis et de la terre.Les symboles montrés ci-dessus sont internationaux et concernent lesappareils électriques. Le symbole de gauche vous avertit de la présence d’unetension dangereuse, suffisante pour provoquer un choc électrique. Le symbolede droite vous avertit que les instructions de fonctionnement sont importantes.Prenez soin de lire le manuel.Ces symboles indiquent qu’aucune pièce n’est accessible à l’intérieur de l’ap- pareil. Ne pas ouvrir l’appareil. Ne pas essayer de dépanner. S’adresser à un technicien qualifié. L’ouverture de l’appareil sans raison annulera la garantie con-structeur. Ne pas mouiller l’appareil. Si un liquide est renversé dessus, éteindreimmédiatement l’appareil et le porter chez le distributeur pour dépannage.Débrancher l’appareil en cas d’orage pour éviter des dommages. CAUTION ATTENTION: RISQUE DE CHOC ELECTRIQUE - NE PAS OUVRIR

WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC

SHOCK DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURERISK OF ELECTRIC SHOCKDO NOT OPEN COMPATIBILITE ELECTROMAGNETIQUE L’appareil est conforme aux normes indiquées sur la Déclaration de conformité.• cet appareil ne provoquera pas de parasites nuisibles• cet appareil supporte tout parasite, même un parasite qui pourrait causer undisfonctionnement. L’utilisation de cet appareil dans un champ électromagnétiqueimportant doit être évité.Mic Preamp/ Processor 286A

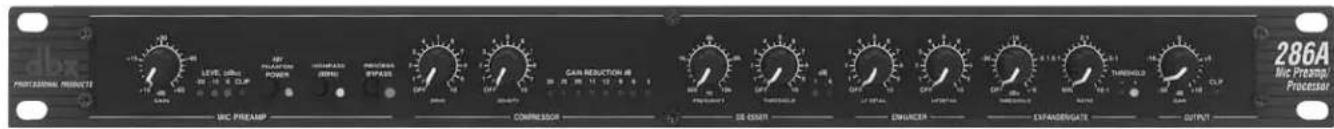

Préampli/processeurMicro Face avant Entrée Nous vous félicitons d’avoir choisi le préamplificateur/processeur dbx 286A. Le286A est un appareil puissant et facile d’utilisation, vous permettant un contrôle con-cis et intuitif pour tous vos traitements micro, que ce soit en enregistrement de voixou d’instruments acoustiques, en échantillonnage, ou pour une installation ”publicaddress”. Le 286A est également capable d’opérer des traitements efficaces sur lesinstruments électroniques, sur les pistes de console, ou sur toute autre source sonoremonophonique.Vous pouvez considérer le 286A comme étant deux processeurs séparés, une sectionpréamplificatrice micro et une section de traitement. Ces deux sections peuvent êtrecombinées, mais le 286A peut également être utilisé comme préamplificateur microen désactivant la section traitement grâce à la touche BYPASS en face avant. Deplus, la section processeur permet quatre types de traitement du signal : la compres-sion, le ”Dé-essing”, l’embellissement (Enhancement) et l’expansion/gating. Ces qua-tre types de traitement peuvent être utilisés avec n’importe quelle combinaison. Lesprocesseurs audio externes (correcteurs, unités de retard, etc.) peuvent être insérésdans le trajet du signal entre la section préamplificatrice et la section de traitement,grâce au Jack d’insertion situé en face arrière du 286A. Nous vous suggerons de lirece manuel pour mieux comprendre la puisssance de traitement du 286A et pour l’ex-ploiter de manière optimale. Note : Pour éviter d’endommager votre système, réglez le GAIN MICRO au minimum et baissez lesniveaux d’écoute avant de connecter un microphone, de mettre l’appareil en service, ou d’enclencher l’ali-mentation Phantom. Cela éliminera les crêtes et les transitoires, le Larsen, les «pops», le souffle et autresbruits indésirables.GAIN MICRO et Leds de niveau (Led CLIP incluse) : Utilisez ce potentiomètrepour augmenter le gain du signal d’entrée micro (ou entrée de niveau ligne). Notezque les autres contrôles du 286A, ou un processeur externe connecté en insert, peu-vent amener une augmentation du niveau. Essayez de régler le GAIN de manièredéfinitive et d’avoir une garde de saturation pour des niveaux micro maximums. Le286A peut procurer des gains micro (connectés à la XLR MIC INPUT) de +10 dB à+60 dB. Pour les entrées ligne (Jack LINE INPUT), le gain varie de -20 dB à+30 dB.Note : Pour obtenir un bruit de fond minimal, réglez les atténuateurs d’entrée de votre magnétophone oude votre console au niveau nominal (référez-vous au manuel d’utilisation de votre appareil). Réglez ensuitele GAIN du 286A de sorte que votre magnétophone ou votre console soit à un niveau de fonctionnementoptimal.La Led rouge CLIP (à gauche du potentiomètre de GAIN) indique que le niveau dusignal micro post-gain sature les circuits ; réduisez le gain à l’aide du potentiomètreMIC GAIN de sorte que la Led ne clignote plus.La Led LEVEL permet de vérifier le niveau du signal d’entrée. Par exemple, le 286An’acceptera pas de microphone faible niveau connecté au jack d’entrée. La LedLEVEL ne s’allumera pas, le signal étant trop faible. INTRODUCTION DESCRIPTION DES CONTRÔLESMic Preamp/ Processor 286A

Mic Preamp/ Processor 286A Bypass Compresseur Touche d’ALIMENTATION PHANTOM et Led : Lorsque vous utilisez des micro- phones à alimentation Phantom avec votre 286A, appuyez sur cette touche. Elle met- tra l’alimentation Phantom du 286A en service, faisant passer une tension continue de 15 V dans le câble du micro. Cette configuration supporte tous les microphones à ali- mentation Phantom. Notez que certains micros mettent plusieurs secondes à se mettre en fonctionnement lors le la mise en marche de l’alimentation Phantom. Si vous utilisez des microphones qui ne requièrent pas d’alimentation Phantom, relâchez la touche, la Led doit s’éteindre. Note : Branchez toujours un micro à condensateur avec l’alimentation Phantom éteinte et le niveau baissé.Mettez ensuite l’alimentation Phantom en service et ajustez le gain. La Led jaune PHANTOM POWER s’allume pour indiquer que l’alimentation Phantom est en service. Touche HIGH-PASS (80Hz) (filtre passe-haut) et Led : Appuyez sur cette touche pour enclencher le filtre de 3ème ordre. Le filtre passe-haut à 80 Hz de 18 dB/octave est inséré dans le signal d’entrée avant la compression, le de-essing, etc. Cette fonc- tion est utile pour éliminer partiellement les ronflements, souffles et autres signaux basse fréquence. Le filtre passe-haut est placé avant la boucle d’insertion de processeur externe. La Led HIGH-PASS s’allume pour indiquer que le filtre est en fonction. Touche PROCESS BYPASS et Led : Lorsqu’on enfonce cette touche, les contrôles sont ”by-passés”, annulant toutes les fonctions du compresseur, du Dé-esseur, de l’en- hanceur, de l’expanseur/gate et le réglage du gain de sortie (ainsi qu’un éventuel processeur externe connecté en insertion). Notez toutefois qu’en mode By-pass, les commandes de gain et de filtre de la section préamplificatrice micro sont opérantes. Le mode BY-PASS équivaut à régler les potentiomètres DRIVE, THRESHOLD du Dé-Esseur, LF et HF DETAIL et THRESHOLD de l’expanseur/gate sur OFF et le GAIN de sortie sur 0 dB (position centrale) et n’avoir aucun processeur externe con- necté en insertion. La fonction BY-PASS est particulièrement utile pour comparer le signal traité avec le signal non traité. La Led rouge BY-PASS s’allume lorsque la fonction BY-PASS est active. Note : Le compresseur est hors service lorsque le potentiomètre DRIVE est sur OFF. DRIVE : Le potentiomètre DRIVE augmente le niveau de signal injecté et détermine donc l’atténuation à appliquer au signal. En position maximum, la compression sera plus importante. En position minimum (sur OFF), le compresseur laissera passer tous les signaux non atténués comme s’il était by-passé. Avec des réglages élevés, le compresseur peut augmenter le gain du signal de façon substantielle, en particulier avec des niveaux d’entrée bas. Par exemple, un réglage à 12:00 augmentera le niveau d’un signal d’entrée faible niveau de 20 dB. Avec les sig- naux dont le niveau est élevé (issus des entrées micro, ligne ou insert), l’augmenta- tion du niveau par le potentiomètre DRIVE sera moins perceptible. DENSITY : Utilisez ce potentiomètre pour augmenter ou diminuer les temps de retour. L’échelle est arbitraire car le temps de retour varie en fonction de la nature du programme (pour minimiser les effets de compression). Le réglage varie de 0 (temps de retour lent pour adoucir la compression) à 10 (temps de retour rapide où la com- 19Mic Preamp/ Processor 286A

Préampli/processeur Micro Dé-esseur Enhanceur Expanseur/Gatepression suit de près le programme).Il n’y a pas de réglage DENSITY précis à suivre. En général, un temps lent est utilisépour supprimer le bruit derrière les voix ou les instruments acoustiques, tandis que destemps rapides conviennent pour les percussions. Afficheur GAIN REDUCTION (dB) : Il affiche l’atténuation effectuée sur le signal d’entrée. Si la Led rouge à l’extrême droite s’allume, aucune atténuation n’estappliquée. FREQUENCY : Utilisez ce contrôle pour régler la fréquence variable du filtre passe- haut utilisé par le circuit De-esseur. Un réglage compris entre 4-8 kHz est idéal pour letraitement des voix, tandis que des règlages extrêmes conviennent pour les applicationsnon vocales. Réglage THRESHOLD et Led : Ce potentiomètre adapte la sensibilité du dé-esseur au niveau du programme à l’entrée du 286A. Cela signifie que le dé-esseurs’accorde sur le niveau d’entrée. Le dé-essing varie donc comme le niveau du signal.Les Leds Threshold 1 dB et 6 dB du dé-esseur s’allument pour indiquer que le dé-esseur est actif, et indiquent en dB la réduction opérée par le dé-esseur.Note : Les processeurs hautes et basses fréquences sont inactifs lorsque les potentiomètres sont en position OFF. LF DETAIL Control : Le processeur basse fréquence applique sur le programme uneaccentuation à 80 Hz et une atténuation à 250 Hz. Cela permet d’augmenter les gravessans augmenter le volume du programme. HF DETAIL : Ce potentiomètre détermine l’importance du traitement hautes fréquences à effectuer sur le signal d’entrée. Le traitement spectral est une forme decorrection dynamique de phase et d’amplitude. L’analyse continuelle du signal d’entréedétermine intelligemment et automatiquement la dose de correction nécessaire à toutmoment.Note : L’expanseur/gate est inopérant lorsque le réglage de seuil THRESHOLD est sur OFF.THRESHOLD (dB) et LEDs : Ce bouton permet de régler le niveau de seuil au-dessus duquel l’expanseur/gate laissera passer le signal. En position OFF, le Gate seraby-passé et tous les signaux passeront sans atténuation. En position maximale, le Gate atténuera seulement les signaux inférieurs à +15 dBu. Le taux d’atténuationdépend du réglage RATIO.La Led THRESHOLD (-) s’allume lorsque le signal est en dessous du seuil. La LedTHRESHOLD (+) s’allume lorsque le signal est au-dessus du seuil. La combinaison deces deux Leds indique la mise sous tension.EXPANSION RATIO : Ce potentiomètre détermine l’atténuation à appliquer au sig-nal lorsque son niveau est au-dessous du seuil, passant d’une expansion douce (pourles programmes mixés, les voix, etc.) à un Gate abrupt (pour les percussions ou assim-ilés). Les taux assez bas (avec un seuil haut) conviennent mieux pour une expansion,tandis que les taux élevés (MAX) conviennent mieux pour le Gating. Si un réglageproduit un effet de ”pompage”, réajustez le taux et le seuil.Note: Les temps d’attaque et de retour de l’expanseur/gate sont dépendants du programme - très rapidespour des signaux à fortes transitoires (percussions, par exemple) et plus lents pour des signaux avec desattaques lentes (voix, par exemple).Réajustez éventuellement les réglages pour éliminer le bruit de fond ainsi que le souf-fle provenant de l’appareil lui-même. Les traitements externes peuvent ajouter du gainau signal, notamment avec des réglages poussés, ce qui augmente le bruit de fond.Mic Preamp/ Processor 286A

Préampli/processeur Micro

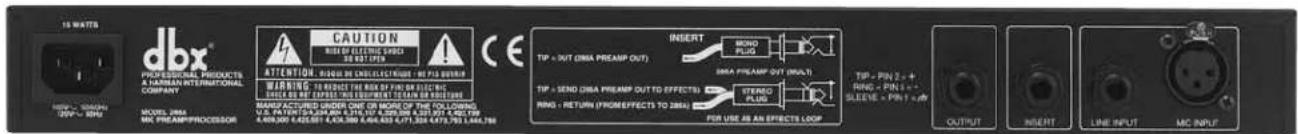

Sortie Face arrière GAIN (dB) et Led CLIP : Ce potentiomètre règle le niveau général en sortie ligne. Le contrôle du gain de sortie est particulièrement utile pour compenser la baisse deniveau résultant du traitement. Pour atténuer le gain général (lorsque le traitement aajouté trop de gain), tournez simplement le potentiomètre OUTPUT GAIN vers lagauche. Pour compenser les pertes de gain, tournez le potentiomètre vers la droite (de-30 dB à +10 dB) pour ajouter du gain en fonction de vos besoins.La Led rouge OUTPUT CLIP (située à droite du potentiomètre) s’allume pour indi-quer que le niveau du signal de la section traitement est à saturation. Réduire leniveau à l’aide du potentiomètre OUTPUT GAIN de sorte que cette Led ne s’allumepas. Si elle reste allumée, modifier les réglages DRIVE (trop forte compression) ou legain du signal provenant d’un appareil de traitement externe connecté en insertion.Si l’afficheur de l’appareil relié (magnétophone, console...) est dans le rouge, et quela Led OUTPUT CLIP ne s’allume pas, réduisez simplement le gain de sortie jusqu’àobtenir le niveau désiré. Si votre appareil est toujours dans le rouge, utilisez sesatténuateurs d’entrée (si disponibles).ENTREE MICRO : L’entrée micro sur XLR du 286A accepte les signauxsymétriques ou asymétriques provenant de micros professionnels. Les broches 2 et 3sont symétriques et flottantes, mais l’une ou l’autre peuvent être utilisées en pointchaud sans difficulté. La broche 1 est reliée à la masse chassis.Note : Utilisez de préférence un microphone basse impédance.ENTREE MICRO : L’entrée micro sur XLR du 286A accepte les signauxsymétriques ou asymétriques provenant de micros professionnels. Les broches 2 et 3sont symétriques et flottantes, mais l’une ou l’autre peuvent être utilisées en pointchaud sans difficulté. La broche 1 est reliée à la masse chassis.Note : Utilisez de préférence un microphone basse impédance. ENTREE LIGNE : Utilisez ce Jack 6.35 mm pour connecter vos sources de niveau ligne (console, effets, clavier électronique, etc.). L’entrée ligne du 286A accepte les signaux symétriques ou asymétriques. L’impédance d’entrée est supérieure à 720 kΩ. Note : Ce jack ne doit pas être utilisé pour les microphones. Utilisez un adaptateur Jack/XLR et branchez-le sur l’entrée micro. SORTIE LIGNE : La sortie ligne accepte une prise Jack 6,35 mm. Le niveau nomi- nal du signal de sortie est de 0 dBu dans 600Ω, le niveau maximal typique est de +21 dBu dans 600Ω. L’impédance de sortie est de 47Ω. La sortie est asymétrique, l’extrémité du Jack correspondant au point chaud. INSERT Jack : Ce jack permet d’insérer des effets directement dans le circuit du 286A ou de prélever le signal en sortie du préamplificateur micro.Pour connecter un ou plusieurs appareils de traitement (correcteur, délai, etc.) entre lasection préamplificatrice micro et la section traitement, insérez la prise Jack de l’ap-pareil externe dans l’embase Jack INSERT du 286A. Le signal, d’une impédance de 47Ω provenant du préampli micro, part de la pointe du Jack et revient, après passage par l’appareil de traitement externe sur l’anneau, pour être réinjecté dans le circuit duMic Preamp/ Processor 286A

Préampli/processeurMicro286A (compresseur, dé-esseur, etc.). Il est nécessaire d’avoir un câble en Y. Lorsquel’insert est utilisé pour entrer directement dans la section traitement, le potentiomètreMIC GAIN, la touche HIGH-PASS et l’alimentation Phantom sont by-passés. En insérant une prise Jack mono 6,35 mm (mais sans la pousser au fond), on obtientune sortie préamplificateur (pour obtenir, par exemple, une version atténuée du signalavant traitement). Cela permet au signal initial de continuer son circuit vers la sectiontraitement sans interruption.Note : Si, accidentellement, la prise est complètement enfoncée dans le Jack, cela coupera la connexionentre le préamplificateur micro et la section traitement. Dans ce cas, aucun signal ne sera présent en sor-tie ligne du 286A. Connecteur d’alimentation : Le cordon d’alimentation (fourni avec votre appareil) doit être connecté à cet endroit et relié au secteur. Le 286A accepte tout signal micro basse impédance (relié à l’entrée MICro) et peutêtre connecté à une grande variété d’appareils (par l’entrée LIGNE), tels qu’instru-ments électroniques, consoles, patches et processeurs. Pour toutes connexions, suivezles étapes suivantes :1. Eteignez tous les équipements avant de faire une connexion.2. Montez éventuellement le 286A en rack (facultatif).Attention : N’ôtez jamais le capot.La hauteur du 286A est de 1 unité, sa largeur est au standard rack. Il peut êtremonté au-dessus ou au-dessous de tout appareil ne dégageant pas de trop fortechaleur. Il ne requiert donc pas de ventilation. La température ambiante ne doitpas excéder 45°C lors du fonctionnement.3. Effectuez vos connexions via les embases XLR ou Jacks selon vos besoins.A. Connectez un microphone sur l’embase XLR MIC INPUT ou un appareil à niveau ligne sur l’embase Jack LINE INPUT.Important : Ne connectez jamais autre chose qu’un micro ou une boîte de direct sur l’entrée MIC INPUT.B. Connectez votre matériel (console, magnéto, etc.) en sortie LINE OUTPUT.C. Connectez un appareil de traitement de signal ou d’effets sur le jackINSERT. 4. Connectez le cordon d’alimentation du 286A au secteur pour mettre l’appareil sous tension.Note: Nous vous recommandons de mettre l’appareil en service avec le gain réglé au minimum, cela pro-tégera votre appareil des surtensions et du Larsen si des microphones branchés sont restés allumés.Note: Vérifiez que la tension de l’alimentation est correcte.

Préampli/processeurMicroUtilisation seule dupréamplificateur microSection processeurCompresseur La section préamplificatrice du 286A comprend l’alimentation Phantom, un filtrepasse-haut ainsi qu’un réglage de gain d’entrée. Notez que ces réglages affectent lesignal avant qu’il n’entre dans la section processeur du 286A.L’alimentation Phantom est très facilement accessible par un bouton en face avantfournissant une tension continue de +48 Volts aux microphones. La puissance de l’al-imentation Phantom du 286A est suffisante pour la plupart des micros. Certainsmicros peuvent nécessiter une alimentation spécifique.Appuyez sur le bouton HIGHPASS pour couper les fréquences inférieures à 80 Hzavec une pente de 18 dB/octave, vous permettant de filtrer les effets de proximité, lesronflements, le bruit du vent ou autres basses fréquences “indésirables”.Utilisez le réglage MIC GAIN pour restituer la définition maximale de votre micro.Le préampli micro du 286A peut fournir jusqu’à 60 dB de gain sans altération de latransparence du signal, pour faire ressortir les subtilités et détails audio des micros lesplus variés. Cette section transforme leur faible niveau de sortie en signal à fortniveau pouvant être traité par la section processeur du 286A (compresseur, dé-esseur,etc.).Pour utiliser uniquement la section préamplificatrice du 286A, il suffit d’appuyer surle bouton BYPASS et ainsi désactiver la section processeur. Cela vous permet d’u-tiliser le commutateur d’alimentation PHANTOM POWER,la fonction HIGHPASS,et le réglage MIC GAIN sans passer par les étages de traitement du signal. La section processeur du 286A comprend quatre processeurs : le compresseur, le dé-esseur, l’enhanceur et l’expanseur/gate. Ces quatre processeurs peuvent être combinésà votre guise, le 286A pouvant également être utilisé comme processeur à part entièreà fonction unique (consultez les pages suivantes).Le compresseur est un appareil qui modifie automatiquement son gain en fonction duniveau du signal d’entrée. De nombreux compresseurs possèdent un réglage manuelde seuil appelé THRESHOLD, aidant à déterminer quand la compression doit avoirlieu. Si le niveau d’entrée du signal est faible (en-deçà du seuil de compression), legain du compresseur reste fixe. Si le niveau du signal d’entrée dépasse le seuil, legain commence à chuter (c’est-à-dire que la quantité de réduction de gain augmente).Pour les signaux de très fort niveau, le gain peut chuter considérablement. Sur le286A, la réduction de gain du compresseur est définie par le réglage DRIVE. Laréduction du gain croît avec la progression du réglage du potentiomètre DRIVE. Le286A ne possède pas de réglage de Threshold, le seuil étant établi par la position dupotentiomètre DRIVE.Utilisez le potentiomètre Drive pour régler la réduction de gain (c’est-à-dire la com-pression appliquée au signal). Utilisez le potentiomètre DENSITY pour régler letemps de relâchement du compresseur (c’est-à-dire le temps que met le circuit decompression pour retrouver son gain initial).Le circuit de compression breveté du 286A peut gérer en douceur les variations degain et augmenter la densité et le ”punch” du signal musical. Le 286A atteint ces per-formances de transparence hors du commun grâce à une technologie précise qui,enfin, fournit un traitement exempt de toute distorsion, présente sur presque tous lescompresseurs et limiteurs de type conventionnel. L’utilisation d’un VCA dbx silen-

Préampli/processeur Micro Dé-esseur Enhanceur cieux et à faible distorsion vous assure un traitement silencieux sans aucune distor- sion statique. La compression est particulièrement utile pour rendre un chant linéaire, mettre en valeur un instrument du mixage, grossir le son d’une grosse caisse ou d’une caisse claire, ou rajouter du ”sustain” (guitare acoustique ou basse). Le Dé-esseur est un appareil qui réduit les composantes hautes fréquences présentes dans certaines voix, dont la forme la plus connue est la sibilance. La sibilance trouve sa représentation physique dans l’expression de sons ”sss” désagréables issus du pas- sage de l’air à travers un espace restreint comme les “s” et les “ch” de “sache”. Les sibilantes sont dominées par les composantes hautes fréquences supérieures à 1 kHz, particulièrement dans la bande de 4 kHz à 10 kHz, centrées entre 6 kHz et 8 kHz. Réglez la commande FREQUENCY du dé-esseur pour définir la fréquence à partir de laquelle le 286A doit traiter les sibilantes. Le 286A détecte les sibilantes en compara- nt l’énergie haute fréquence d’un signal audio avec l’énergie de toute la bande pas- sante de ce même signal. Lorsque la partie haute fréquence du signal est excessive en comparaison avec le reste du signal, le 286A réduit rapidement le gain et “dé-esse”. La commande FREQUENCY définit la fréquence du filtre passe-haut du circuit de détection des hautes fréquences. Pour un dé-essing normal de la voix, placez le réglage entre 4 et 8 kHz. D’autres réglages de ce paramètre permettent d’utiliser le 286A en traitement d’instruments, comme par exemple pour supprimer les ”clics” générés par les touches d’un piano acoustique ou d’une guitare acoustique. Réglez le paramètre de seuil THRESHOLD pour réduire rapidement les sibilances, les distorsions haute fréquence (un violent coup de cymbale pouvant saturer une piste de magnétophone, saturer un amplificateur et fatiguer les auditeurs), voire même les bruits de frettes d’une guitare. Nous vous conseillons de n’utiliser la section dé-esseur du 286A que sur une voix seule, ou sur un seul instrument à la fois. Le dé-esseur ne devrait pas être utilisé sur les signaux composites. L’enhanceur (parfois appelé embellisseur) ajoute de la clarté et des détails aux voix ou autres signaux de niveau ligne en accentuant intelligemment certaines fréquences du spectre. Utilisez le réglage HF DETAIL pour ajouter des hautes fréquences au signal d’entrée. Utilisez LF DETAIL pour ajouter du ”punch” et de la définition au bas du spectre. Le circuit HF Detail du 286A utilise un correcteur dynamique Baxandall pour obtenir des résultats supérieurs même en cas d’égalisation complexe. Dans la plupart des cas, le contenu haute fréquence du signal peut être excessivement variable. L’égalisation simple fournit des résultats acceptables la plupart du temps, et des résultats cata- strophiques le reste du temps. Ce n’est pas le cas avec le 286A. Le fonctionnement dynamique du correcteur et sa fréquence de travail variable veillent à ce que l’en- hancement des hautes fréquences ne soit appliqué que lorsque c’est nécessaire, et dans la bande de fréquence imposée par un équilibre spectral cohérent. L’apport de détails dans les hautes fréquences est tout indiqué pour donner de la définition aux chants, guitares ou parties de cuivres ternes. Ce traitement apporte également de la brillance aux pistes de batterie, acoustique ou échantillonée. En augmentant la valeur LF Detail, le circuit accentue les basses fréquences tout en supprimant les problèmes sur les bas et hauts médiums qui sont souvent à l’origine de la confusion sonore des morceaux. Utilisez LF Detail pour enrichir une voix mascu- line ou pour ajouter de la rondeur aux sons de percussions (par exemple grosse caisse, toms, timpani).Mic Preamp/ Processor 286A

Préampli/processeur Micro

Expanseur/Gate Le noise-gate est un appareil dont la tâche essentielle est de contrôler le niveau du signal d’entrée en ”s’ouvrant ” et en se ”fermant”. Le seuil THRESHOLD détermine lorsque la porte s’ouvre et se ferme. Si le niveau du signal d’entrée est supérieur au réglage de seuil, la porte ”s’ouvre”, laissant passer le signal. Si le niveau est inférieur au réglage de seuil, la porte atténue le signal. Avec une atténuation suffisante, il coupe le signal. Sur le 286A, l’atténuation se règle grâce à la commande EXPAN- SION RATIO. Le noise-gate du 286A est plus flexible que les gates habituels fonctionnant en ”tout- ou-rien”, car il intègre les qualités combinées du noise-gate et de l’expanseur. Les applications faisant appel aux noise-gates sont limitées (traitement des percussions). Le noise-gate du 286A agit comme un expanseur progressif en utilisant de faibles taux EXPANSION RATIO (utilisations sur voix, guitares, etc.), mais peut travailler comme un véritrable noise-gate ”tout-ou-rien” en utilisant de forts paramètres EXPANSION RATIO. Lorsque le signal d’entrée franchit le réglage de seuil THRESHOLD, celui-ci passe sans altération. Si cependant, une partie du signal reste en-deçà du seuil, cette partie est atténuée (ce qui diffère du noise-gate dans le sens où l’atténuation est progressive et se fait en douceur). L’expansion progressive fonctionne bien avec les signaux musicaux dont les attaques et release manquent de définition. Utilisez l’expansion avec les voix - contrairement aux sons de percussions qui possèdent une attaque et un release bien définis. Réglez les commandes THRESHOLD et EXPANSION RATIO pour prévenir toute diaphonie entre un casque et le micro ou pour supprimer le bruit de fond généré par les appareils en amont du 286A. Note : Un seuil trop haut utilisé avec l’expansion (c’est-à-dire un taux EXPANSION RATIO plus faible), peutcauser une atténuation du signal ”utile”. Un réglage excessif de taux EXPANSION RATIO peut engendrerdes effets indésirables avec des signaux à forte amplitude comme les voix.Note : L’exemple qui suit est évoqué pour vous suggérer comment les différents réglages de façade du286A peuvent être combinés en fonction des réultats recherchés. Les réglages indiqués sont spécifiquesaux situations étudiées. Une fois le 286A raccordé à votre système (voir page 25), réglez le 286A en fonc-tion de ces périphériques et du résultat recherché (voir exemples ci-après). Par exemple : Vous utilisez un microphone à condensateur pour enregistrer un chanteur dont les “sss” sont agressifs, alors que le reste du chant est plutôt terne. Le chanteur bouge tout le temps, faisant constamment varier la distance entre sa bouche et le micro. Votre studio est mal câblé et les ronflements sont particulièrement présents. Les travaux de construction réalisés dans la rue adjacente s’entendent égale- ment dans le studio. Le 286A peut être utilisé pour resoudre chacun de ces problèmes et pour améliorer la qualité de la prise chant. Appuyez sur la touche PHANTOM POWER pour alimenter le micro (après avoir réduit le volume du contrôle de l’écoute). Appuyez sur la touche HIGHPASS pour diminuer les ronflements. Réglez les paramètres DRIVE et DENSITY du compresseur pour aplanir les variations d’ampli- tude du chant. Pour ralentir le temps de relâchement du compresseur, placez le réglage DENSITY sur 0. Placez la fréquence de coupure du dé-esseur sur 4 kHz (position centrale). Réglez le seuil THRESHOLD du dé-esseur pour supprimer les sibilances. Réglez le bouton HF DETAIL pour donner de la vie au chant. Désactivez le réglage LF DETAIL en le positionnant sur OFF. Réglez les commandes THRESH- OLD et EXPANSION RATIO de l’expanseur/gate en commençant par des valeurs avoisinant la position 11:00 heures. Affinez ces réglages de sorte que le bruit de fond disparraisse lors des passages faibles ou les absences de chant.Mic Preamp/ Processor 286A

Préampli/processeur Micro Suggestions de réglages Les réglages les plus subtils sont souvent les meilleurs. Utilisez donc le 286A avecparcimonie ; évitez les réglages excessifs (par exemple, n’utilisez le dé-esseur quepour traiter les sibilances ou les distorsions hautes fréquences, sinon, placez-le surOFF). Vous serez ainsi sûr d’améliorer le son et non de le détériorer.

• Expanseur/Gate Note : L’expanseur/gate est inopérant lorsque le seuil THRESHOLD est en position “off”.Suggestions de réglages de noise-gate : Noise-gate sur sons percussifs(caisse claire, grosse caisse, etc.)Noise-gate sur sons plus longs(Cymbales, Piano, etc.)Suppression de bruits de fond,Instruments, pistes enregistrées ou scèneExpansion progressive(Voix, instruments à vent)
• Compresseur Note : Le compresseur est désactivé lorsque le paramètre DRIVE est en position “off”.Suggestions de réglages du compresseur : Contrôle de la dynamique du chantMise en avant d’un instrumentsur un mixageAugmentation de la rondeur d’une grossecaisse ou d’une caisse claireAugmentation du sustain d’uneguitare ou d’un son de cordes syn-thétiquesMic Preamp/ Processor 286A

Detail Recommandé ; Ces sources sonores peuvent être revitalisées et améliorées au traitement. Expérimentez. En fonction du signal ; A utiliser si le traitement est nécessaire. N’appliquez pas plus de traitement que nécessaire

PROBLÈMES, CAUSES, SOLUTIONS

Vérifiez toujours que le problème ne vient pas du signal source appliqué en entrée du286A. Si les problèmes persistent en utilisant le 286A, appliquez les solutions suiv-antes :Des réglages poussés de DRIVE ajoutent souvent de la sibilance. Si le signal est déjà sujet aux sibilances, la compression peut accentuer le mal. Avec le relâchement du compresseur et l’augmentation corrélée du gain du signal d’entrée, le bruit de fond et la sibilance peuvent être amplifiés. C’est ce que l’on appelle une poussée du bruit defond. Pour y remédier, utilisez la compression avec modération. Pour réduire le bruitde fond, particulièrement pendant les blancs, dimminuez le réglage de DENSITY.Dans les deux cas, réglez l’expanseur/gate en fonction du temps de release du com-presseur, en supprimant ainsi les bruits de fond sans tronquer le signal ”utile”.Les sibilances peuvent provenir d’un abus de la fonction DETAIL. Le paramètre HF DETAIL permet à l’enhanceur d’estimer l’apport de hautes fréquences à appliquer au signal d’entrée. Si le signal est terne avec beaucoup de bruit de fond (voix enregistrées sur une cassette de mauvaise qualité), la fonction HF DETAIL rajoutera beaucoup trop de brillance, ce qui mettra les sibilances en avant (la sibilance est modulée par le sig- nal car le paramètre HF DETAIL est automatiquement calculé en fonction du signal). Réduisez le réglage HF DETAIL pour obtenir un résultat acceptable.dbx fabrique des produits plus adaptés à ce type de source sonore de mauvaise qualitécar nos processeurs sont spécialement conçus pour ce type de traitement. Le dbxProject 1 296 (Spectral Enhancer) est spécialisé dans le traitement des sibilances etdans l’amélioration de la qualité du signal. Les dbx 563X et 929 (“Silencers”) permet-tent une réduction de 30 dB des sibilances.Pour les applications multipistes, veillez à ”gater” les sibilances dès l’enregistrement,puis à utiliser la fonction HF DETAIL au mixage final.Avec certaines combinaisons de traitement, particulièrement avec des réglages poussés(proches du maximum), la distorsion peut apparaître. Dans ce cas, baissez les réglages.Par exemple, un réglage abusif du DRIVE du compresseur augmente le gain des sig-naux de faible niveau, particulièrement dans le cas d’une utilisation combinée avecd’autres réglages. Pour diminuer la distorsion, baissez les réglages de compression. Sivous désirez plus de compression, conservez vos réglages mais diminuez certainsréglages qui augmentent le gain (DETAIL, MIC GAIN, etc.).Bruit de fond, sibilancesDistorsion, etc.Mic Preamp/ Processor 286A

Préampli/processeurMicroSons tronquésChuintementsSon agressif/brillance excessiveRonflements/basses fréquences exces-sivesAbsence de réaction du VUmètre enmode compressionUn réglage de DENSITY supérieur à la position centrale peut parfois générer de ladistorsion dans les basses car les temps de release très rapides modulent chaque cyclede la forme d’onde basses fréquence. Si ce phénomène apparaît, baissez la commandeDENSITY (le circuit breveté utilisé par le 286A est de qualité grandement supérieureà ce que l’on trouve sur les produits équivalents, pour des temps de relâchementéquivalents).Les réglages excessifs de l’expanseur/gate peuvent tronquer prématurément le signal,particulièrement après une transitoire ou sur la chute d’une note de fort niveau. Celapeut générer des chants inintelligibles, des accords incomplets, des coups de cymbaleatténués, la perte de la composante réverbérée du signal, etc. Pour conserver le signaldans son entier tout en appliquant l’expansion ou ”gating” souhaité (c’est-à-direréduire les réglages pour retrouver le signal initial), réglez l’expanseur/gate de sorteque la Led rouge de THRESHOLD (située à droite du réglage EXPANSION RATIO)ne s’allume qu’à l’extinction complète du signal.Un réglage plus poussé du seuil THRESHOLD du dé-esseur ou de l’expanseur/gatepeut générer un chuintement sur un chant et le dégrader (cas où les ”s” et ”z” sontperçus comme des ”ch”). Les chiuntements peuvent être corrigés en diminuant leseuil du dé-esseur ou de l’expanseur/gate ou les deux.Si les composantes haute fréquence du signal deviennent agressives ou ont trop debrillance, essayez de réduire le réglage HF DETAIL ou d’augmenter le seuil du dé-esseur (s’il s’agit d’une piste unique).Bien que la fonction HIGHPASS soit efficace pour traiter les ronflements du signald’entrée, la fonction LF DETAIL peut rajouter des basses de façon excessive si sonutilisation est abusive. C’est particulièrement vrai si vous ajoutez un appareil eninsersion (comme par exemple un correcteur inséré par la prise INSERT) directemententre le section préamplificatrice et la section traitement du 286A. Les ronflementsou autres fréquences indésirables induites par le retour d’insertion ne seront pas cor-rigées par le filtre passe-haut. Dans la plupart des cas, veillez à ce que la fonction LFDETAIL soit utilisée avec parcimonie.Augmentez le réglage MIC GAIN ou le DRIVE du compresseur.Tous les composants du 286A ont été choisis pour leur haute performance et leurexcellente fiabilité. Chaque 286A est testé, mis en chauffe et calibré en usine, et nenécessite aucune intervention interne. Nous vous conseillons de ne renvoyer le 286Aqu’après avoir consulté le manuel et après avoir consulté votre distributeur.Instruction pour l’envoi : Utilisez les emballages d’origine pour nous faire parvenirl’appareil défectueux et portez l’inscription ”FRAGILE !” en rouge sur le colis. SUPPORT TECHNIQUE ET APRÈS-VENTEMic Preamp/ Processor 286A

Préampli/processeur Micro
