Fekabox 110 - Pompe à eau DAB - Notice d'utilisation et mode d'emploi gratuit

Marque	DAB
Modèle	Fekabox 110
Type de produit	Station de relevage pour eaux usées et eaux-vannes
Capacité de la cuve	110 litres
Dimensions (h × l × p)	642 × 470 × 390 mm
Poids approximatif	18 kg
Alimentation électrique	230 V monophasé – 50 Hz
Diamètre d’entrée	DN50 / DN110
Diamètre de sortie	G2" (sortie horizontale ou verticale)
Diamètre de ventilation	DN50
Diamètre drainage d'urgence	DN40
Charge maximale sur le couvercle	100 kg
Type de pompe	Électropompe submersible (prémontée)
Protection contre le reflux	Clapet anti-retour (à installer)
Matériau de la cuve	Polyéthylène (PE)
Usage prévu	Collecte et relevage d'eaux usées domestiques sous le niveau d'égout
Entretien conseillé	Nettoyage et vérification du clapet tous les 3 mois ; lavage annuel
Sécurité	Ne pas utiliser pour liquides inflammables ou explosifs ; installation par personnel qualifié
Température de stockage	Endroit couvert, sec, à l'abri du gel

FOIRE AUX QUESTIONS - Fekabox 110 DAB

Comment installer la cuve à l'intérieur d'un bâtiment ?

Placez la cuve sur un sol horizontal, fixez-la au sol avec des brides et vis M8. Laissez au moins 60 cm d'espace libre autour et au-dessus pour l'installation et la maintenance. Le couvercle supporte jusqu'à 100 kg.

Comment percer les trous pour les raccords d'entrée, de refoulement et de ventilation ?

Utilisez une scie-cloche aux diamètres indiqués (DN50 pour entrée et ventilation, DN110 pour entrée alternative, DN40 pour drainage d'urgence). Les zones de perçage sont marquées par des symboles sur la cuve.

Quel type de colle utiliser pour les tuyaux en PVC ?

Utilisez une colle adaptée pour le collage du PVC avec le polyéthylène. Appliquez la colle sur toute la surface ébavurée et nettoyée au solvant. Pour les raccords en PP, utilisez du mastic multifibre ou du téflon.

Comment raccorder le tuyau de ventilation ?

Percez le trou au diamètre DN50, raccordez le tuyau de ventilation de manière à évacuer les gaz à l'air libre (au-dessus du faîte du toit). Évitez les segments horizontaux et vérifiez l'étanchéité.

Comment régler les flotteurs de la pompe ?

Les niveaux d'intervention des flotteurs doivent être réglés pour que la pompe démarre à un niveau haut et s'arrête à un niveau bas. En cas de deux pompes, la seconde ne démarre que si la première est insuffisante. Consultez le manuel pour les réglages précis.

Que faire si l'eau déborde de la cuve malgré le fonctionnement de la pompe ?

Vérifiez les causes possibles : tuyau de refoulement bouché, clapet anti-retour bloqué, robinet fermé, crépine obstruée, ou roue usée. Éliminez les obstructions, lavez le clapet, ouvrez le robinet et nettoyez la pompe.

Quelle maintenance régulière est recommandée ?

Tous les trois mois, nettoyez le clapet anti-retour et vérifiez le bon fonctionnement. Une fois par an, lavez l'installation à l'eau courante en actionnant plusieurs fois la pompe.

Puis-je utiliser cette station pour pomper des liquides inflammables ?

Non, conformément à la norme EN 12050-2, il est interdit d'utiliser la Fekabox 110 pour des liquides inflammables ou explosifs tels que l'essence, le gazole ou les solvants. Le non-respect peut causer des accidents graves et annuler la garantie.

Comment mettre au rebut l'appareil en fin de vie ?

Utilisez les systèmes locaux de collecte des déchets. Si cela n'est pas possible, contactez DAB Pumps ou un centre de service agréé. Ne jetez pas l'appareil avec les ordures ménagères.

Quel est le poids maximum supporté par le couvercle ?

Le couvercle de la cuve Fekabox 110 supporte une charge maximale de 100 kg. Il est circulable à pied, mais ne roulez pas dessus avec des véhicules.

MODE D'EMPLOI Fekabox 110 DAB

4.1 Dimensions et poids.... 15

1. INSTALLATION CUVE 15

5.1 Pose de la cuve à l'intérieur de l'édifice.... 16
5.2 Pose de la cuve à l'extérieur de l'édifice 16
5.3 Perçage des trous pour les tuyaux collecteurs, de refoulement et de ventilation.... 16
5.4 Collage des tuyaux collecteurs et de ventilation.... 17
5.5 Raccordement du tuyau de refoulement au réseau d'égout 17
5.6 Raccordement du tuyau de ventilation.... 17
5.7 Fermeture couvercle.... 18
5.8 Clapet anti-retour 18
5.9 Vanne d'arrêt type robinet-vanne.... 18

1. INSTALLATION DE LA POMPE 19
2. BRANCHEMENTS ÉLECTRIQUES 21
3. PREMIÈRE MISE EN SERVICE....21

8.1 Débit de fonctionnement 22
8.2 Fonctionnement 22

1. MAINTENANCE 22

2. RECHERCHE DES INCONVÉNIENTS.... 22

3. MISE AU REBUT 22

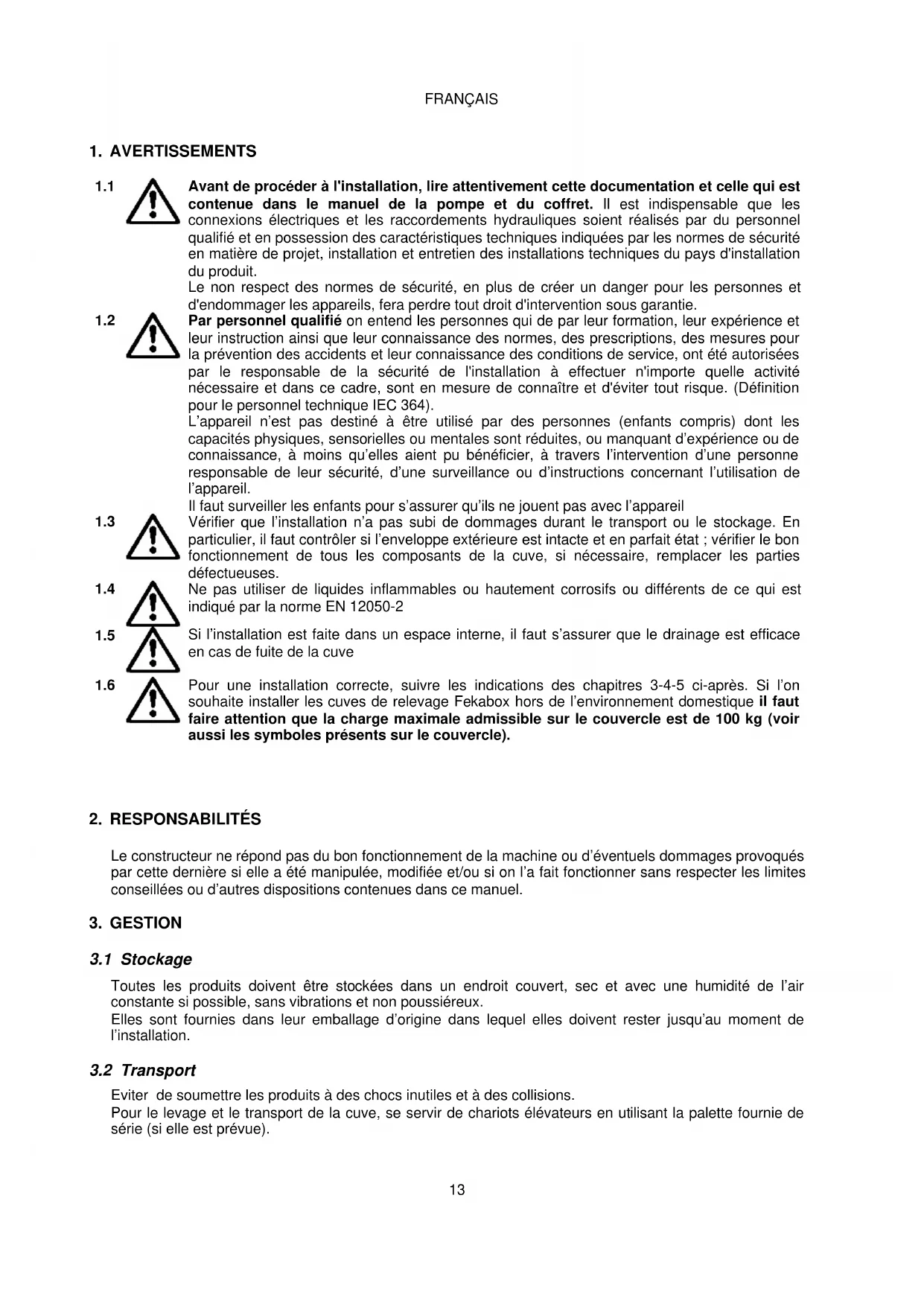

1. AVERTISSEMENTS

1.1

Avant de procéder à l'installation, lire attentivement cette documentation et celle qui est contenue dans le manuel de la pompe et du coffret. Il est indispensable que les connexions électriques et les raccordements hydrauliques soient réalisés par du personnel qualifié et en possession des caractéristiques techniques indiquées par les normes de sécurité en matière de projet, installation et entretien des installations techniques du pays d'installation du produit.

Le non respect des normes de sécurité, en plus de créer un danger pour les personnes et d'endommager les appareils, fera perdre tout droit d'intervention sous garantie.

1.2

Par personnel qualifié on entend les personnes qui de par leur formation, leur expérience et leur instruction ainsi que leur connaissance des normes, des prescriptions, des mesures pour la prévention des accidents et leur connaissance des conditions de service, ont été autorisées par le responsable de la sécurité de l'installation à effectuer n'importe quelle activité nécessaire et dans ce cadre, sont en mesure de connaître et d'éviter tout risque. (Définition pour le personnel technique IEC 364).

L'appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont réduites, ou manquant d'expérience ou de connaissance, à moins qu'elles aient pu bénéficier, à travers l'intervention d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions concernant l'utilisation de l'appareil.

1.3

Il faut surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil

Vérifier que l'installation n'a pas subi de dommages durant le transport ou le stockage. En particulier, il faut contrôler si l'enveloppe extérieure est intacte et en parfait état ; vérifier le bon fonctionnement de tous les composants de la cuve, si nécessaire, remplacer les parties défectueuses.

1.4

Ne pas utiliser de liquides inflammables ou hautement corrosifs ou différents de ce qui est indiqué par la norme EN 12050-2

1.5

Si l'installation est faite dans un espace interne, il faut s'assurer que le drainage est efficace en cas de fuite de la cuve

1.6

Pour une installation correcte, suivre les indications des chapitres 3-4-5 ci-après. Si l'on souhaite installer les cuves de relevage Fekabox hors de l'environnement domestique il faut faire attention que la charge maximale admissible sur le couvercle est de 100 kg (voir aussi les symboles présents sur le couvercle).

2. RESPONSABILITÉS

Le constructeur ne répond pas du bon fonctionnement de la machine ou d'éventuels dommages provoqués par cette dernière si elle a été manipulée, modifiée et/ou si on l'a fait fonctionner sans respecter les limites conseillées ou d'autres dispositions contenues dans ce manuel.

3. GESTION

3.1 Stockage

Toutes les produits doivent être stockées dans un endroit couvert, sec et avec une humidité de l'air constante si possible, sans vibrations et non poussiéreux.

Elles sont fournies dans leur emballage d'origine dans lequel elles doivent rester jusqu'au moment de l'installation.

3.2 Transport

Eviter de soumettre les produits à des chocs inutiles et à des collisions.

Pour le levage et le transport de la cuve, se servir de chariots élévateurs en utilisant la palette fournie de série (si elle est prévue).

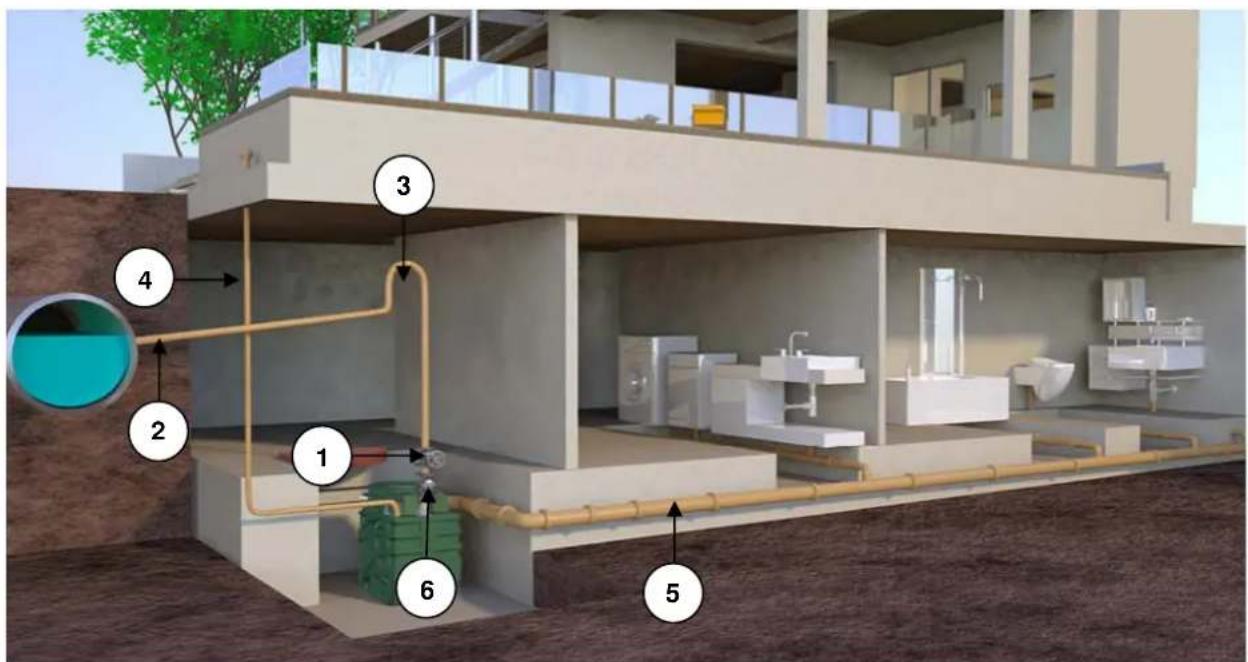

4. EXEMPLE D'INSTALLATION

FEKABOX 110 sont des systèmes prémontés, prêts à la pose, sans besoin de réglages, parfaits pour la collecte et la mise à l'égout d'eaux-vannes et d'eaux usées domestiques provenant de locaux semi-enterrés situés sous le niveau du réseau d'égout. Dans le respect des normes de prévention des accidents en vigueur, les FEKABOX 110 ne peuvent pas être utilisées pour le pompage de liquides inflammables ou explosifs comme l'essence, le gazole, les huiles combustibles, les solvants, etc.

1 - Robinet d'arrêt à boisseau sphérique ou robinet-vanne 4 - Aération
2 - Refoulement 5 - Tuyau collecteur
3 - Siphon 6 - Clapet Anti-Retour

MAX 100kg

Fig. 1 Fi

4.1 Dimensions et poids

La plaquette adhésive située sur l'emballage indique le poids total de l'installation. Les dimensions indiquées ci-après sont exprimées en millimètres.

Fekabox 110

DN50/110 G2" sortie horizontale DN50/110 642.4 521 470 240 619 70 390 DN40 drainage d'urgence G2" sortie verticale 125 95 DN50

Légende Symboles

Raccord tuyau de refoulement ou sortie d'urgence

Entrée tuyau collecteur

Sortie câbles d'alimentation et câbles des flotteurs

Raccord tuyau de ventilation

Matériau recyclable

5. INSTALLATION CUVE

Les stations de relevage de la série Fekabox 110 ont différentes possibilités d'entrée et de sortie pour les tuyaux. Suivant la typologie d'installation et des normes locales en vigueur, il peut être nécessaire de prévoir un siphon, un clapet anti-retour sur le tuyau de raccordement au réseau d'égout public/privé ou sur d'autres conduits. Faire toujours référence aux règlements, lois, normes locales et/ou nationales en vigueur. Il est recommandé dans tous les cas d'installer des clapets anti-retour et des robinets d'arrêt en amont et en aval de la station. Un exemple d'installation est fourni dans le chapitre 4.

FRANÇAIS

Tous les conduits doivent être installés de manière à ne pas être soumis à des efforts. Les conduits ne doivent pas solliciter la station. Vérifiez que l'électropompe est correctement fixée aux tuyaux et que tous les raccords hydrauliques sont serrés et étanches.

Si nécessaire, adopter les moyens appropriés pour éviter la transmission des vibrations et des protections des tuyaux pour éviter la formation de givre.

5.1 Pose de la cuve à l'intérieur de l'édifice

La cuve peut être placée sur le sol, enterrée ou placée dans un puisard en maçonnerie. Fig.2, Fig.3

Dans tous les cas, le plan d'appui de la cuve doit être parfaitement horizontal et on doit faire en sorte que le fond appuie sur toute la surface.

Pour Fekabox 110 le couvercle de la cuve est circulable (poids max. 100 kg, voir fig. 1).

Dans les installations internes (garage, sous-sol, local technique), la cuve doit être fixée au sol avec des brides spéciales, de manière à empêcher les rotations, comme l'indique la figure 4.

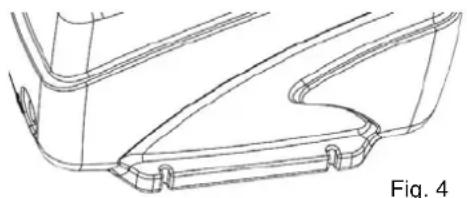

FIXER LE RÉSERVOIR AU SOL AVANT L'UTILISATION

Utiliser des vis hexagonales M8 avec cheville, utiliser des rondelles spécifiques pour matériaux tendres ISO 7093.

Laisser au moins 60 cm d'espace libre autour et au-dessus de la station pour l'installation et la maintenance.

5.2 Pose de la cuve à l'extérieur de l'édifice

Si le réservoir n'a pas été enterré, pour éviter d'endommager lui-même et pour les joints, vous ne devez pas l'exposer à des sources de chaleur telles que lumière directe du soleil peut être à certains moments de l'année.

Ne pas installer la station de relevage directement sur le sol. Le terrain choisi ne doit pas contenir des eaux de nappe phréatique ni être sujet à des inondations. Fixer correctement la station de manière à éviter les rotations et le flottement. Il est possible d'utiliser les brides présentes sur la base du réservoir.

Il faut prévoir un socle horizontal en mesure de supporter le poids de la station pendant son fonctionnement. Suivant les caractéristiques du terrain, il peut se révéler nécessaire de construire des murs avec des briques, des éléments préfabriqués ou bien en béton. Remplir l'espace entre la fosse et la station avec du sable et compacter de manière appropriée. Protéger correctement la station contre le gel.

Ne pas rouler avec des véhicules à moteur sur le couvercle (voir fig. 3).

La fosse peut être fermée par un couvercle (regard) ou avec un autre moyen pour faciliter la maintenance. Prévoir une signalisation adéquate avertissant de la présence de la station pour éviter les risques de dommages accidentels. Garantir un espace suffisant pour l'installation et la maintenance autour et au-dessus de la station de relevage.

Positionner l'éventuel support du condensateur et/ou coffret électrique dans un endroit à l'abri des intempéries.

Après avoir terminé le raccordement hydraulique et électrique, il est conseillé de mettre du sable propre autour de la cuve pour réduire les éventuels mouvements provoqués par l'installation et/ou le terrain environnant.

5.3 Perçage des trous pour les tuyaux collecteurs, de refoulement et de ventilation

Choisir le raccord d'entrée déjà prévu pour le tuyau d'entrée pour que l'arrivée du liquide ne gène pas le fonctionnement du flotteur de la pompe.

Les cuves Fekabox 110 sont munies de plusieurs entrées, toutes indiquées par le symbole

FRANÇAIS

Percer la cuve dans les zones préétablies indiquées par les symboles susdits.

Pour faire le trou, utiliser une scie-cloche du type indiqué figure 5 (figure indicative).

Modèle cuve	Diamètre entrée	Diamètre ventilation	Diamètre scie-cloche	Diamètre urgence
Fekabox 110	DN50	DN50	DN	44DN 40
	DN110	-	DN100

5.4 Collage des tuyaux collecteurs et de ventilation

Avant le collage, il faut que le tuyau en PVC soit ébavuré et nettoyé avec un solvant approprié sur toute la surface qui entrera en contact avec la cuve.

Pour que le collage soit étanche, la colle doit être appliquée sur toute la surface que l'on vient d'ébavurer sur au moins un tour complet.

Attention: Utiliser des colles adaptées pour le collage du PVC avec le PE. Vérifier par ailleurs les sechage indiqués dans les prescriptions spécifiques de la colle utilisée.

Pour le tuyau d'échappement 2"PP (Fekabox 110), utiliser le mastic multifibre en Nylon Loctite 55, le mastic GEI polymérisant Loctite 5331 ou le téflon. Pour le tuyau en acier znb 2" et les autres raccords d'entrée, utiliser la colle la plus adaptée suivant les normes du marché local.

5.5 Raccordement du tuyau de refoulement au réseau d'égout

Les cuves Fekabox 110 présentent en sortie un raccord 2" GAZ. Elle doit être montée suivant les indications de la figure 6 après avoir percé la sortie choisie (voir par. 4.1 / 5.3).

Pour garantir une étanchéité parfaite, il est conseillé d'utiliser du téflon ou des colles suivant le type de collage à effectuer : matière plastique (PP ou PVC) ou métal.

Joint Bague filetée Passe-coque

Fig. 6

5.6 Raccordement du tuyau de ventilation

Ne pas oublier de prévoir un tuyau de ventilation pour éviter la formation de mélanges inflammables, explosifs ou toxiques. Identifier sur la station le point de raccordement du tuyau de ventilation, indiqué par

le symbole 📁. Percer le trou suivant les indications du point 5.3 et raccorder le tuyau de ventilation de manière à pouvoir évacuer l'éventuel condensat dans la station. Vérifier que le raccord est parfaitement étanche.

FRANÇAIS

Les différentes normes nationales peuvent demander des rapports différents entre les diamètres du tuyau de sortie et de celui d'évent. Contrôler que le tuyau débouche bien à l'air libre (par exemple au-dessus du faîte du toit si la station est installée à l'intérieur d'un édifice) et que les gaz évacués ne peuvent pas pénétrer dans d'autres endroits comme les édifices, les pièces et similaires. Éviter les segments horizontaux pour le tuyau de ventilation.

5.7 Fermeture couvercle

La cuve est expédiée sans le joint déjà monté sous le couvercle. La préparer suivant les indications de la figure 7B après avoir enlevé la pellicule fig. 7A

Vérifiez que le joint du couvercle est bien en place dans son logement et n'est pas tordu avant de visser le couvercle sur le réservoir.

Vérifier que le joint ne glisse pas sur le filet au cours du vissage. En cas d'installation à l'intérieur des édifices, le couvercle doit être vissé à fond pour garantir l'herméticité de la station aux liquides et aux gaz.

A

Pré-équipement pour drainage d'urgence

Dans la partie arrière, à la base de la station se trouve un raccord pour un système de vidage d'urgence,

identifié par le symbole . Il peut être utilisé pour raccorder une pompe secondaire (par exemple une pompe manuelle à membrane), dont le tuyau d'évacuation doit être indépendant de celui de l'électropompe située à l'intérieur de la station. Après avoir identifié le point de raccordement sur le fond de la station, percer le trou et raccorder le tuyau pour le vidage d'urgence. Vérifier que le raccord est parfaitement étanche.

Installer un clapet anti-retour sur le tuyau de raccordement avec le réseau d'égout public/privé. Cela permet d'éviter le reflux du liquide. Placer le clapet à au moins 1 mètre de distance de la station de relevage pour permettre au flux du liquide, mis en mouvement par la pompe, d'ouvrir l'obturateur de la vanne (sauf indications différentes du constructeur). Faire toujours référence aux règlements, lois, normes locales et/ou nationales en vigueur.

Les clapets anti-retour sont disponibles comme kit accessoires.

5.9 Vanne d'arrêt type robinet-vanne

Installer une vanne d'arrêt aussi bien sur le tuyau d'entrée que sur celui de refoulement (raccordement au réseau d'égout public/privé). Cela permettra d'effectuer des interventions de maintenance sans devoir vider toute l'installation. On peut utiliser un robinet-vanne ou un robinet à boisseau sphérique.

Les vannes d'arrêt sont disponibles comme kit accessoires

Voir exemple d'installation chapitre 4.

FRANÇAIS

6. INSTALLATION DE LA POMPE

Non applicable pour les modèles Fekabox 110 dans lesquels la pompe est déjà montée à l'intérieur.

S'assurer que la différence de niveau entre la pompe et le réseau d'égout est compatible avec les performances de la pompe

Fekabox da 110 /:

Le modèle Fekabox 110 est livré avec un kit d'installation qui contient respectivement les pièces de la figure 8 pour l'installation tant pour la sortie verticale que pour la sortie horizontale.

Pour effectuer le montage du kit voir la figure 8

1. Réducteur 2"F - 1"1/4M (pas nécessaire pour FEKA VS-VX)
2. Raccord courbe filet 2"x50 PP
3. Collier serre-tube en AISI304 DIN 3017
4. Tronçon tuyau caoutchouc toilé 57x50 l=350
5. Raccord courbe 2"PP
6. Fixation pour réservoir 2"PP

1

FRANÇAIS

FEKABOX 110 I

FEKA VS

Avant de brancher le système, contrôler que la tension du secteur correspond à celle qui est indiquée sur la plaque de la pompe.

Il est conseillé d'appliquer la plaquette de la pompe (fournie dans l'emballage en plus de celle qui est déjà appliquée sur la pompe par le constructeur) sur la cuve, dans une position bien visible, ou sur le coffret de commande.

Le branchement doit être effectué de la façon suivante:

Pompe:

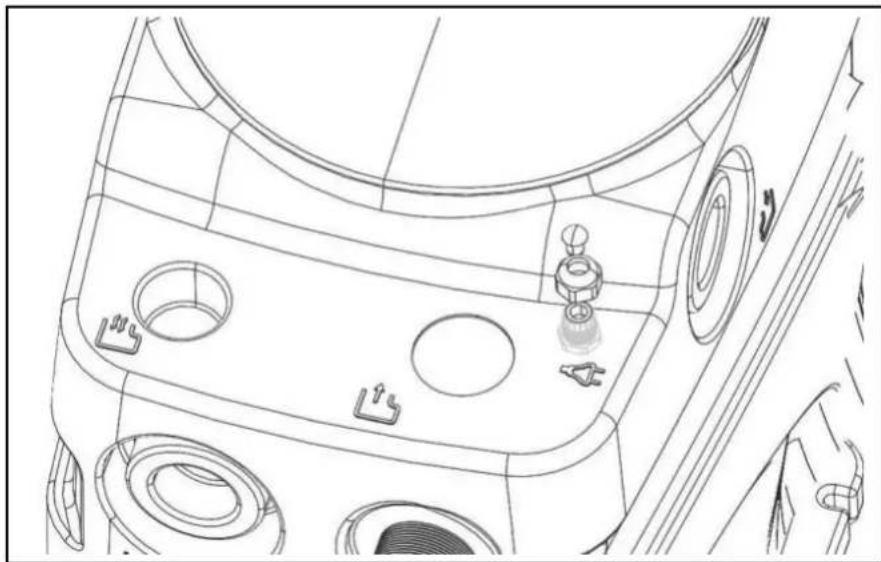

Faire passer le câble de la pompe à travers le presse-étoupe fourni dans le kit.

Assembler le presse-étoupe sur la cuve, au niveau du symbole , comme l'illustre la figure 10. Serrer ensuite la bague filetée du presse-étoupe du côté interne du réservoir.

Avant de faire démarrer l'électropompe, vérifier qu'il n'y a pas dans le circuit du réservoir des résidus ou d'autres matériaux qui peuvent compromettre le fonctionnement de l'installation proprement dite.

Dans cette phase, il est possible de laisser fermé le robinet d'arrêt situé dans le tuyau d'entrée et de remplir la station de relevage avec de l'eau propre. Ouvrir le robinet d'arrêt situé sur le tuyau de refoulement et contrôler le serrage et l'étanchéité parfaite des tuyaux ainsi que le fonctionnement correct de l'électropompe. Vérifier également que l'électropompe est amorcée. Ouvrir le robinet d'arrêt situé sur le tuyau d'entrée et vérifier le fonctionnement correct de la station.

Le flux de liquide provenant des différentes utilisations ne doit pas gêner le fonctionnement correct des flotteurs présents dans la cuve.

En cas d'électropompe triphasée, vérifier le sens de rotation correct de la roue de la pompe. Vérifier également le manuel de l'électropompe. Vérifier que les niveaux d'intervention des flotteurs sont corrects, et éventuellement les régler suivant les besoins effectifs de l'installation. Quand il y a deux électropompes, les flotteurs doivent être réglés de manière que la deuxième électropompe se mette en marche après la première et uniquement si celle-ci n'est pas en mesure d'envoyer à l'égout tout le volume de liquide qui provient des différentes utilisations. Vérifier que pendant le fonctionnement l'électropompe ne peut pas se désamorcer. Vérifier que le nombre de démarrages horaires est compatible avec les caractéristiques des composants de l'installation. Vérifier le fonctionnement correct de l'installation et la mettre en service. Fermer le couvercle ou les couvercles de la station en les vissant dans leur logement. Si nécessaire, fixer le couvercle dans son logement pour prévenir des ouvertures non autorisées du couvercle lui-même (voir le chapitre 5.7).

8.1 Débit de fonctionnement

Il faut garantir que dans le tuyau de refoulement la vitesse du liquide est d'au moins 0,7 m/s, et inférieur à 2,3 m/s.

8.2 Fonctionnement

Quand le liquide à l'intérieur du réservoir atteint le niveau correspondant à la fermeture du contact du flotteur de commande de l'électropompe, cette dernière démarre en vidant progressivement la cuve. L'électropompe s'arrête quand le liquide atteint le niveau minimal correspondant à l'ouverture du contact du flotteur. Quand il y a deux électropompes, la deuxième électropompe se met en marche après la première et uniquement si celle-ci n'est pas en mesure d'envoyer à l'égout tout le volume de liquide qui provient des différentes utilisations. Il peut y avoir un flotteur situé plus haut que les autres dans la station de pompage, qui sert à signaler la présence d'un niveau anormal et excessif du liquide dans le réservoir.

9. MAINTENANCE

Après la mise en service de l'installation, il est conseillé d'effectuer un contrôle et éventuellement son lavage, en particulier du clapet anti-retour, tous les trois mois environ. Cet intervalle pourra être augmenté après les premier contrôles donnant un résultat positif.

Nettoyer soigneusement la pompe en éliminant les éventuels corps étrangers qui bloquent la crépine d'aspiration et vérifier que le flotteur bouge librement. Si nécessaire extraire la pompe de la cuve.

Au moins une fois par an, il est conseillé de laver l'installation à l'eau courante en actionnant plusieurs fois la pompe.

10. RECHERCHE DES INCONVÉNIENTS

INCONVÉNIENTS	VÉRIFICATIONS(CAUSES POSSIBLES)	TYPE D’INTERVENTION
1. L’eau déborde de la cuve et la pompe fonctionne.(Dans cette situation, l’alarme si elle est installée, doit intervenir. En cas contraire, vérifier les instructions d’installation du système d’alarme).	A. Tuyau de refoulement bouché.B. La pompe n’est pas correctement raccordée au tuyau de refoulement.C. Clapet anti-retour bloqué.D. Robinet fermé.E. Caractéristiques de la pompe insuffisantes.F. La crépine d’aspiration de la pompe est bouchée.G. La roue est usée ou bloquée par des corps étrangers.	A. Éliminer les obstructions.B. Vérifier que la coulisse supportant la pompe est bien en fin de course. (seulement pour cuves de 280 l ).C. Laver le clapet.D. Ouvrir le robinet..F. Éliminer les obstructions..G. Éliminer les obstructions.
2. L’alarme, si elle est installée, intervient mais le système fonctionnerégulièrement.	A. Vérifier que la position du flotteur est correcte..	A. Répéter les opérations de contrôle et d’installation.

11. MISE AU REBUT

La mise au rebut de ce produit ou d'une de ses parties doit être effectuee de manière adequate:

1. Utiliser les systèmes locaux, publics ou privés, de collecte des déchets.
2. Si cela n'est pas possible, contacter Dab Pumps ou le centre de service-après-vente agréé le plus proche.
