| Caractéristiques | Détails |
|---|---|
| Type d'appareil | Aspirateur |
| Puissance | 1600 W |
| Capacité du réservoir | 20 L |
| Filtration | Filtre HEPA |
| Poids | 7 kg |
| Dimensions | 40 x 30 x 30 cm |
| Utilisation | Convient pour les surfaces sèches et humides |
| Accessoires inclus | Tube d'aspiration, brosse pour sols durs, brosse pour tapis |
| Entretien | Nettoyage régulier du filtre et vidage du réservoir |
| Sécurité | Protection contre la surchauffe |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - DED6601 DEDRA
Téléchargez la notice de votre Aspirateur au format PDF gratuitement ! Retrouvez votre notice DED6601 - DEDRA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DED6601 de la marque DEDRA.
MODE D'EMPLOI DED6601 DEDRA

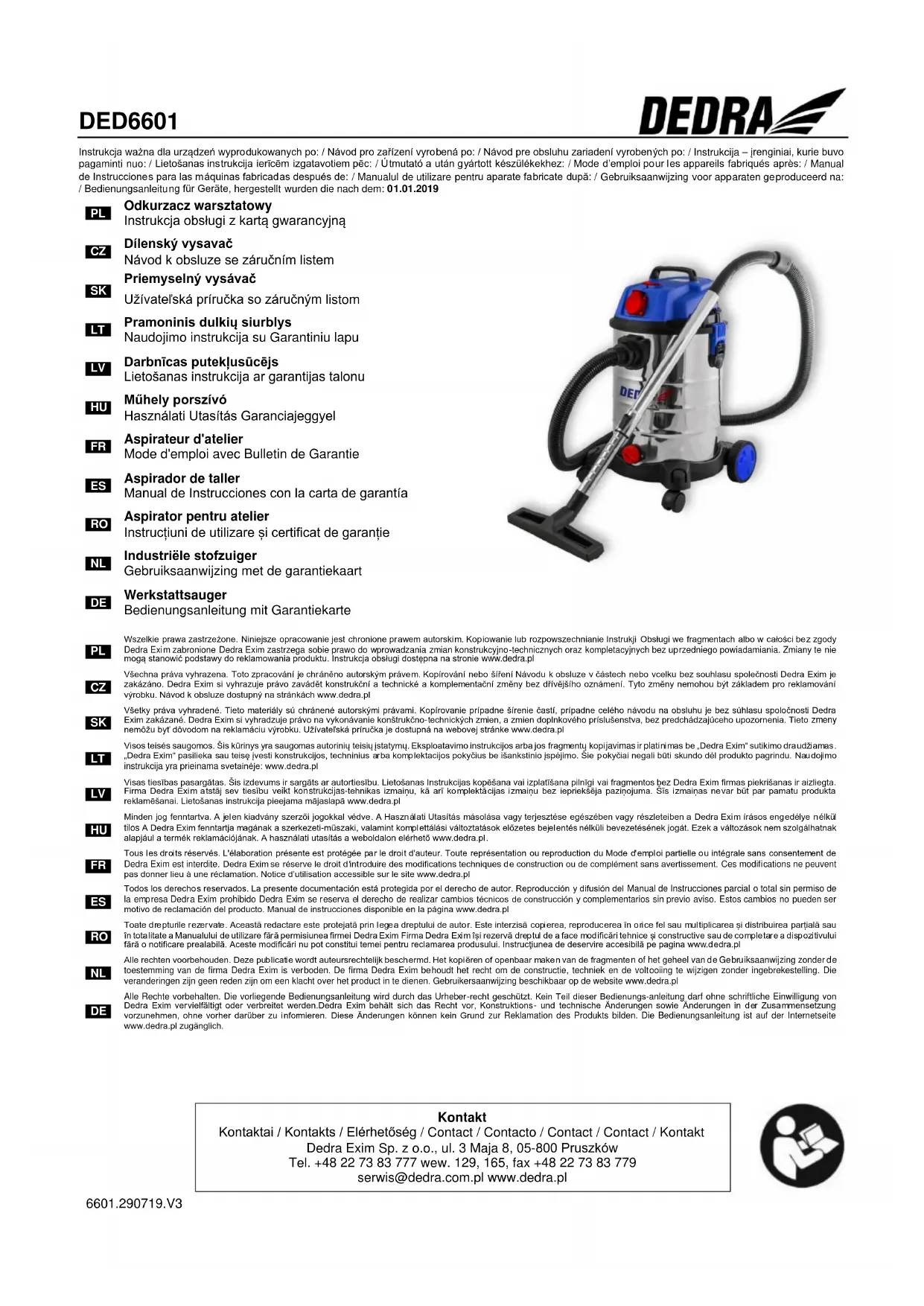

Aspirateur d'atelier Mode d'emploi avec Bulletin de Garantie
Tous les droits réservés. L'élaboration présente est protégée par le droit d'auteur. Toute représentation ou reproduction du Mode d'emploi partielle ou intégrale sans consentement de Dedra Exim est interdite. Dedra Exim se réserve le droit d'introduire des modifications techniques de construction ou de complément sans avertissement. Ces modifications ne peuvent pas donner lieu à une réclamation. Notice d’utilisation accessible sur le site www.dedra.pl
1. Photographies et dessins
2. Description de l'appareil
3. But de l'appareil
4. Restriction d'utilisation
5. Données techniques
6. Préparation au travail
8. Mise en marche de l'appareil
9. Fonctionnement de l'appareil
10. Entretien quotidien
11. Pièces de rechange et accessoires
12. Dépannage par vous-même
13. Montage de l'appareil
14. information des utilisateurs sur l'élimination des équipements électriques et
15. Carte de garantie
La déclaration de conformité se trouve au siège social de Dedra Exim Sp. z o.o.o. Les conditions générales de sécurité sont jointes dans ce manuel sous forme de brochure séparée.17 AVERTISSEMENT. Lire tous les avertissements marqués d'un symbole et toutes les instructions. Le non-respect des avertissements et consignes de sécurité suivants peut entraîner un choc électrique, un incendie ou des blessures graves. Conservez tous les avertissements et instructions pour une utilisation ultérieure.
2. Description de l'appareil
Des. A: 1.Tuyau d’aspiration, 2.Carter de moteur, 3.Interrupteur, 4.Boîte de raccordement, 5. Extension télescopique, 6. Réservoir, 7.Brosse, 8. Bouchon de vidange
3. But de l'appareil
L'aspirateur d'atelier est l'appareil destiné au travail à sec et à eau (pour capter de l'eau), permet de nettoyer n'importe quelles surfaces dans les locaux d'habitation et de service. Grâce à la fonction de souffler, l'aspirateur permet de souffler les saletés des lieux difficilement accessibles. Il est permis d'exploiter l'appareil pour les travaux de rénovation et de construction, dans les ateliers de dépannage, pour les travaux d'amateur tout en respectant les conditions d'utilisation et les conditions de travail acceptables comprises dans la notice d'utilisation.
4. Restrictions d'utilisation
L'appareil ne doit être utilisé que conformément aux "Conditions d'utilisation admissibles" suivantes. Les modifications non autorisées de la structure mécanique et électrique, les modifications, les activités d'exploitation non décrites dans le mode d'emploi seront considérées comme illégales et entraîneront la perte immédiate des droits de garantie, et la déclaration de conformité ne sera plus valable. Une utilisation incorrecte ou non conforme au mode d'emploi entraîne la perte immédiate des droits de garantie. Conditions de travail admissibles Service temporaire S2 15 min L'appareil ne peut être utilisé que dans des espaces clos ayant.
5. Données techniques
Modèle DED6601 Moteur électrique à collecteur, monophasé Tension du système d'alimentation[V] 230 ~ Fréquence du réseau [Hz]
Puissance nominale du moteur [W]
Volume du contenant d'aspirateur [l]
Niveau de pression sonore émise [dB (A)] <70 Niveau de puissance sonore émise [dB (A)] <80 Dépression [kPa]
Maximale de la prise [W]
Informations sur le bruit Les émissions sonores ont été déterminées conformément à EN 60335-2-2, valeurs sont indiquées dans le tableau ci-dessus. Le bruit peut endommager votre audition, portez toujours des protections auditives pendant le fonctionnement ! La valeur totale de bruit déclarée a été mesurée selon la méthode d'essai standard et peut être utilisée pour comparer un appareil avec un autre. Le niveau de bruit indiqué peutégalement être utilisé pour l'évaluation initiale de l'exposition aux et au bruit. Le niveau de bruit pendant l'utilisation réelle de la machine peut différer des valeurs déclarées, en fonction de l'utilisation des outils, en particulier du type de pièce et de la nécessité d'identifier les mesures de protection de l'opérateur. Pour estimer avec précision l'exposition dans les conditions réelles d'utilisation, il faut tenir compte de toutes les parties du cycle de fonctionnement, y compris les périodes où l'appareil est éteint ou lorsqu'il est allumé mais non utilisé pour le travail..
6. Préparation au travail
Effectuer toutes les opérations avec la fiche débranchée. Préparatifs de l’appareil au travail:
1. Sortir l’aspirateur de l’emballage, enlever le couvercle, vider le réservoir de
2. S’assurer que tous les éléments de l’appareil ont été fournis conformément à
la liste (la liste se trouve dans la notice d’utilisation).
3. Installer les emplacements de roues se trouvant au-dessous de l’appareil en
les vissant à la base. Fixer les petites roues en enfonçant la tige métallique dans le trou d’emplacement au-dessous, insérer les grandes roues dans les trous d’emplacement du côté. 4.Préparation de l’aspirateur au travail à sec : a) installer le sac en papier sur la tubulure se trouvat à l’intérieur du réservoir d’aspirateur. S’assurer que le joint d’étanchéité en caoutchouc adhère bien à la tubulure. b) mettre le filtre type HEPA au panier de vanne de secours dépassant le couvercle du moteur. S’assurer que le joint en gomme adhère bien au carter de moteur. 5.Préparatifs de l’aspirateur au travail à eau : a) mettre l’enveloppe de mousse au panier de vanne de secours dépassant le couvercle du moteur. S’assurer que l’enveloppe adhère strictement au carter de moteur, lisser les inégalités. Pendant la travail à eau ne pas utiliser le sac en papier! En aspirant la poussière de plâtre utiliser simultanément le filtre HEPA et le sac en papier ! 6.Fermer le couvercle à l'aide de cliquets en s'assurant que la partie inférieure du couvercle adhère strictement au contenant d'aspirateur.
7. Installer le tuyau d’aspiration élastique du côté du plus grand mamelon, en
l’enfonçant dans le trou de l’arrivée d’air se trouvant dans le corps d’aspirateur. 8.Connecter deux manchons de rallongement en plastique à l’autre extrémité du flexible. 9.installer un suceur approprié à l’extrémité de tube L’appareil est prêt au travail.
Avant de raccorder l'appareil à une source d'alimentation, s'assurer que la tension d'alimentation correspond à la valeur indiquée sur la plaque signalétique. L'installation de l'alimentation électrique doit être réalisée conformément aux exigences essentielles pour les installations électriques et aux exigences de sécurité d'utilisation. Les caractéristiques minimales de section du câble d'alimentation et la valeur nominale du fusible par rapport à la puissance de l'appareil sont indiquées dans le tableau suivant: Puissance de l'appareil [W] Section minimale du conduit [mm2] Valeur minimale du fusible type C [A] 1400÷2300 1,5
L'installation doit être effectuée par un électricien agréé. Lors de l'utilisation de rallonges, veiller à ce que la section des conducteurs ne soit pas inférieure à celle requise (voir tableau). Acheminez le câble électrique de manière à ce qu'il ne soit pas exposé à des coupures pendant le fonctionnement. N'utilisez pas de rallonges endommagées. Vérifiez périodiquement l'état technique du cordon d'alimentation. Ne tirez pas sur le cordon d'alimentation. Le dispositif doit être connecté à la prise sol proté »gé de l’interrupteur à courrant differentiel résidue.
8. Mise en marche de l'appareil
Avant la mise en service de l'appareil, il est indispensable d'exécuter les étapes décrites dans le chapitre "Préparation de la mise en service". Dans le couvercle d’aspirateur, il y a un interrupteur. L’interrupteur est noir, il a une enveloppe transparente, le marquage I qui sert à mettre l’appareil en marche, le marquage O pour l’arrêter et le marquage II qui sert à démarrer l’aspirateur dans le mode de synchronisation.
9. Fonctionnement de l'appareil
L'aspirateur est conçu pour le travail dans les locaux d'habitation et de service (ateliers, garages etc). L'aspirateur est adapté au travail à sec et à eau. L'aspirateur est doté de deux types de suceurs : plat (Des. C, pos. 1) pour nettoyer les surfaces plus grandes de planchers, tapis etc et étroit (des. C, pos.
2) pour dépoussiérer les lieux étroits difficilement accessibles (p.ex. angles,
fissures etc). En nettoyant les saletés humides, il ne faut pas oublier que l'appareil est équipé du dispositif de protection qui coupe l'aspiration de l'eau vers le moteur. En éliminant les saletés humides, il faut doter l'appareil de l'enveloppe de mousse (Des. C, pos. 3) et enlever impérativement le sac en papier et le filtre en papier. L’aspirateur a la fonction de purge. Pour utiliser cette fonction, il faut placer le tuyau élastique en avant de l’aspirateur sur le trou dans la partie arrière de l’enveloppe supérieure en le raccordant comme on le raccorde au réservoir. Raccordement d’un appareil électrique complémentaire à l’aspirateur L’aspirateur a une prise complémentaire à laquelle on peut raccorder un appareil électrique ou un outil électrique. La prise se trouve sur le couvercle d’aspirateur et est protégée par une enveloppe en plastique. La puissance maximale de l’appareil branché à la prise de fonctionnement : 2000 W. Après le branchement de l’appareil au réseau, en réglant la position de l’interrupteur à O, il est possible de travailler avec l’appareil électrique connecté sans démarrer l’aspirateur. Le travail symultané de l’aspirateur et de l’appareil connecté est aussi possible. L’aspirateur avec l’appareil connecté peut travailler en deux modes : 1.Mode normal „I” 2.Mode synchronisé „II” Dans le mode normal, après la connexion de l’appareil et le démarrage de l’aspirateur (Des. D, pos.1), l’aspirateur et l’appareil travaillent indépendemment. Dans le mode synchronisé (Des. D, pos. 3), l’aspirateur travaille seulement au moment de mettre l’appareil connecté en marche. Au moment d’activer l’appareil, l’aspirateur démarre. Après l’arrêt de l’appareil, l’aspirateur va travailler encore environ 5 secondes et après cette période il s’arrête. La fonction de synchronisation est particulièrement utile pour les travaux pendant lesquels il est indispensable d’élimnier les déchets ( p.ex. éliminer la poussière de perçage, les copeaux produits à la suite des travaux manuels réalisés avec des outils à découper, percer ou traiter le bois etc). En plus, l’aspirateur est équipé du flexible donnant la possibilité de remplacer les embouts ce qui permet de raccorder n’importe quel appareil électrique (ponceuse pour surfaces de plâtre, ponceuse pour béton, scies manuelles et de table etc.) Le moyen de démonter l’embout de flexible est présenté au dessin B. Les opérations à réaliser pour remplacer l’embout:18 1.Enfoncer le blocage marqué par 1 à l’aide d’un outil plat et étroit (p.ex. tournevis) 2.Retirer l’embout énergiquement de la bague avec blocage (2). 3.Mettre l’embout de l’appareil électrique de telle façon que les trous de l’embout couvrent le blocage sur la bague (3). 4.Serrer l’embout pour entendre le cliquet des blocages. S’assurer que l’embout est correctement apposé et les blocages dans les deux trous sont fermés.
10. Entretien quotidien
Tous les travaux d'entretien doivent être effectués avec la fiche débranchée de la prise de courant. Nettoyage du contenant à poussière Il convient d’éliminer souvent les saletés du contenant à poussière pour prévenir l’endommagement de l’appareil. Placer le contenant (le couvercle de l’aspirateur enlevé) au-dessus du sac ou poubelle à déchets et vidanger son teneur. En vidangeant l’eau sale, il faut la déverser à la canalisation d’égouts. Nettoyage du filtre HEPA Avant d’effecteur les opérations présentées ci-dessous, s’assurer que l’appareil est déconnecté du réseau :
1. Retirer la fiche du câble d’alimentation de la prise de réseau.
2. Libérer les blocages de couvercle de l’aspirateur en écartant les crochets de
couvercle de l’aspirateur.
3. Enlever le couvercle du contenant d’aspirateur.
4. Doucement, uniformément retirer le filtre de l’enveloppe de vanne coupant
l’aspiration de l’eau .
5. Nettoyer le filtre à l’aide de l’air comprimé, en faisant tomber les saletés
accumulées. Si nécessaire, le rincer dans le jet d’eau (après le nettoyage soigné).
6. Après le rinçage du filtre, le laisser sécher librément (ne pas chauffer, ne pas
utiliser de séchoir, ne pas exposer aux rayons de soleil).
7. Apposer le filtre sec à l‘enveloppe de vanne coupant l’aspiration de l’eau. Il
faut faire attention à l’installation correcte du filtre. Stockage de l’aspirateur L’aspirateur nettoyé et soigneusement séché doit être stocké dans l’emballage d’origine, dans un lieu sec et inaccessible aux enfants et personnes tierces.
11. Pièces de rechange et accessoires
Pour acheter des pièces de rechange et des accessoires, contactez le service DedraExim. Les coordonnées se trouvent à la page 1 de ce manuel. Lors de la commande de pièces de rechange, veuillez indiquer le numéro de lot sur la plaque signalétique et le numéro de série du plan de montage. Pendant la période de garantie, les réparations sont effectuées dans les conditions spécifiées sur la carte de garantie. Veuillez remettre le produit annoncé pour réparation sur le lieu d'achat (le vendeur est obligé d'accepter le produit annoncé), l'envoyer au service du lieu de résidence le plus proche (liste des services sur le site www.dedra.pl) ou l'envoyer au service central de DedraExim. Veuillez joindre la carte de garantie dûment remplie. Après la période de garantie, la réparation est effectuée par le service après-vente central. Le produit défectueux doit être envoyé au centre de service (les frais d'expédition sont à la charge de l'utilisateur).
12. Dépannage par vous-même
Débranchez l'appareil de l'alimentation électrique avant de procéder au dépannage. PROBLEME CAUSE Solution L'appareil ne démarre pas Le câble d'alimentation est mal connecté ou endommagé. Enfoncer plus profondément la fiche dans la prise, vérifier le câble d'alimentation Dans la prise, il n'y a pas de tension d'alimentation. Vérifier la tension dans la prise, vérfier si le fusible fonctionne L'interrupteur endommagé. Remplacer l'interrupteur par le nouveau Le moteur surchauffe. La force d’aspiration est diminuée. Les trous de ventilation bouchés. Nettoyer les trous de ventilation Le flexible ou/ le suceur bouché Eliminer le bouchage L'enveloppe de filtre bouchée ou le filtre sale Vérifier le filtre en papier, le nettoyer Le contenant débordant Eliminer souvent les déchets Le moteur démarre péniblement. Les roulements grippés Le moteur de moulin contaminé Transmettre l'appareil à la réparation
13. Montage de l'appareil
1. Aspirateur, 2. Tuyau d’aspiration, 3. Extension télescopique, 4. Suceur plat,
5. Suceur étroit,7. Filtre HEPA, 8. Enveloppe en mousse, 9. Sac en papier, 10.
Emplacements de petites roues – 2 pcs., 11. Emplacements de grandes roues – 2 pcs., 12. Petites roues– 2 pcs., 13. Grandes roues – 2 pcs., 14. Vis pour assembler les emplacements – 4 pcs., 15. Adaptateur pour les appareils électriques
14. Informations pour l'utilisateur sur les déchets
d'équipement électriques et électroniques (concerne les ménages) Le symbole présenté placé sur les produits ou sur les documents joints informe qu'il est défendu de jeter les appareils électriques ou électroniques défectueux avec d'autres déchets de ménage. Dans le cas de nécessité de recyclage, de réutilisation ou de retraitement des sous- ensembles, il faut transmettre l'appareil à un point de collecte spécialisé où il sera reçu gratuitement. Les autorités locales présentent les informations sur la localisation de ces points par exemple sur leurs pages d'internet. Le recyclage réglementaire permet de garder les ressources précisieuses et d'éviter l'influence néfaste sur la santé et le milieu qui peut être mencé par les attitudes incorrectes envers les déchets. Le recyclage incorrect est passible de peines prévues dans les réglementations locales. es utilisateurs dans les pays de l'Union Européenne Dans le cas de nécessité de se débarasser des appareils électriques ou électroniques, il faut prendre contact avec le point de vente le plus proche ou le livreur qui vous en renseigneront. Le rejet des déchets dans les pays hors l'Union Européenne Le symbole concerne seulement les pays de l'Union Européenne. Dans le cas de nécessité de se débarasser du produit présent, il faut prendre contact avec les autorités locales ou le vendeur pour se renseigner sur la procédure à suivre. Carte de garantie
Aspirateur d'atelier No de catalogue: DED6601 Numéro du lot: .......................... (dit ensuite Produit) Date de l’achat du Produit: ............. Cachet du vendeur Date et signature du vendeur : ................................. Déclaration de l’Utilisateur: Je confirme que j’ai été informé sur les conditions de garantie et les conséquences du non respect des instructions comprises dans le Mode d’emploi et la Carte de garantie. Les conditions de la présente garantie me sont connues ce que j’approuve par ma signature manuscrite :
Date et lieu signature de l’Utilisateur
I. Responsabilité pour le Produit
1. Le Garant - DEDRA EXIM sp. z o.o. avec son siège social à Pruszków,
adresse: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Tribunal de District pour la ville capitale de Varsovie à Varsovie, XIV
2. Conformément aux conditions définies dans la présent Carte de garantie, le
Garant donne la garantie pour le Produit originaire de la distribution du Garant.
3. La responsabilité à titre de la garantie ne couvre que les défauts résultant des
causes inhérentes au Produit au moment de sa délivrance à l’Utilisateur.
4. En vertu de la garantie, l’Utilisateur obtient le droit à la réparation gratuite du
Produit si le défaut se fait apparaître lors de la période de garantie. Les modalités de réparation du Produit (méthode de réparation) dépend de la décision du Garant. En cas de constater par le Garant l’impossibilité de la réparation, le Garant se réserve le droit d’échanger l’élément défectueux ou tout le Produit contre celui exempt de défauts, de baisser le prix du Produit ou de se rétracter du contrat.
5. A l’égard de l’Utilisateur n’étant pas consommateur au sens de la loi du 23
avril 1964 Code civil, la responsabilité d’indemnisation du Garant pour préjudice résultant de la présente garantie et/ou dans le cadre de sa conclusion et réalisation, nonobstant le titre légal, est limitée à la valeur du Produit défectueux au maximum.
II. Période de garantie
Eléments du Produit couverts par la garantie Durée de la protection de garantie Aspirateur d'atelier 24 mois à compter de la date d’achat du Produit indiquée dans la présente Carte de garantie Sac à impuretés, filtre tissu Eléments non couverts par la garantie.
III. Conditions de profiter de la garantie
1. La présentation de la Carte de garantie du Produit remplie par l’Utilisateur et
la justification des circonstances d’achat faite par l’Utilisateur à savoir p.ex. en voie de présentation du reçu, de la facture etc. Afin de procéder à la réclamation rapidement, il est conseillé à l’Utilisateur qu’il transmette avec le Produit réclamé tous les éléments définis dans la « Complétion » du Produit contenue dans le Mode d’emploi.19
2. Respecter les instructions par l’Utilisateur comprises dans le Mode d’emploi
et la Carte de garantie.
3. La garantie couvre uniquement le territoire de la République de Pologne et
4. La garantie ne couvre pas les défauts survenus notamment à la suite de:
a. Le non respect par l’Utilisateur des conditions définies dans le Mode d’emploi et en particulier concernant l’exploitation, l’entretien et le nettoyage corrects ; b. L’application par l’Utilisateur des produits de nettoyage ou d’entretien non conformes au Mode d’emploi ; c. Le stockage et le transport inadéquats du Produit faits par l’Utilisateur d. Les changements et/ou les modifications autonomes du Produit faits par l’Utilisateur qui n’ont pas été convenus avec le Garant ; e. L’utilisation des matériaux d’exploitation par l’Utilisateur dans le Produit non conformes au Mode d’emploi.
5. L’Utilisateur n’étant pas consommateur au sens de la loi du 23 avril 1964
Code civil perd la garantie pour le Produit dans lequel: - numéros de série, indications des dates et plaques signalétiques ont été supprimés ou endommagés par l’Utilisateur ; - scellés ont été endommagés par l’Utilisateur ou portent les traces de manipulations faites par l’Utilisateur.
6. Attention! Les opérations d’entretien quotidiennes du Produit résultant du
Mode d’emploi sont effectuées par l’Utilisateur lui-même et à ses frais.
IV. Procédure de réclamation
1. En cas de constater le fonctionnement irrégulier du Produit, avant de notifier
la réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.
2. En cas de constater le fonctionnement irrégulier du Produit, avant de notifier
la réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.
3. Il est possibile de faire la réclamation entre autres dans le lieu d’achat du
Produit, dans le service de garantie ou par écrit à l’adresse: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków. .
4. L’Utilisateur peut faire la réclamation avec le formulaire disponible sur le site
web www.dedra.pl. („Formulaire de réclamation à titre de la garantie”).
5. Les adresses de services de garantie sont disponibles pour les pays
particuliers sur le site web www.dedra.pl. En cas d’absence du service de garantie pour un pays donné, il est recommandé d’adresser la réclamation à titre de la garantie à l’adresse : DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Vu la sécurité de l’Utilisateur, il est proscrit d’exploiter le Produit défectueux.
7. Attention!!! L’exploitation du Produit défectueux est dangereux pour la santé
et la vie de l’Utilisateur.
8. La réalisation des obligations résultant de la garantie aura lieu dans 14 jours
ouvrables à compter du jour de fournir le Produit réclamé par l’Utilisateur.
9. Avant de fournir le Produit défectueux pour la réclamation, il est conseillé de
le nettoyer. Il est recommandé de protéger soigneusement le Produit réclamé contre les endommagements dans le transport (il est conseillé de livrer le Produit réclamé dans l’emballage d’origine).
10. La période de garantie est prorogée de la durée pendant laquelle l’Utilisateur
n’a pas pu profiter du Produit couvert par la garantie à cause de son défaut.La garantie n’exclut pas, ne limite pas ni ne suspend pas les droits de l’Utilisateur résultant des dispositions concernant la caution des défauts de l’article vendu.. ES Índice
