MODE D'EMPLOI DED7974 DEDRA

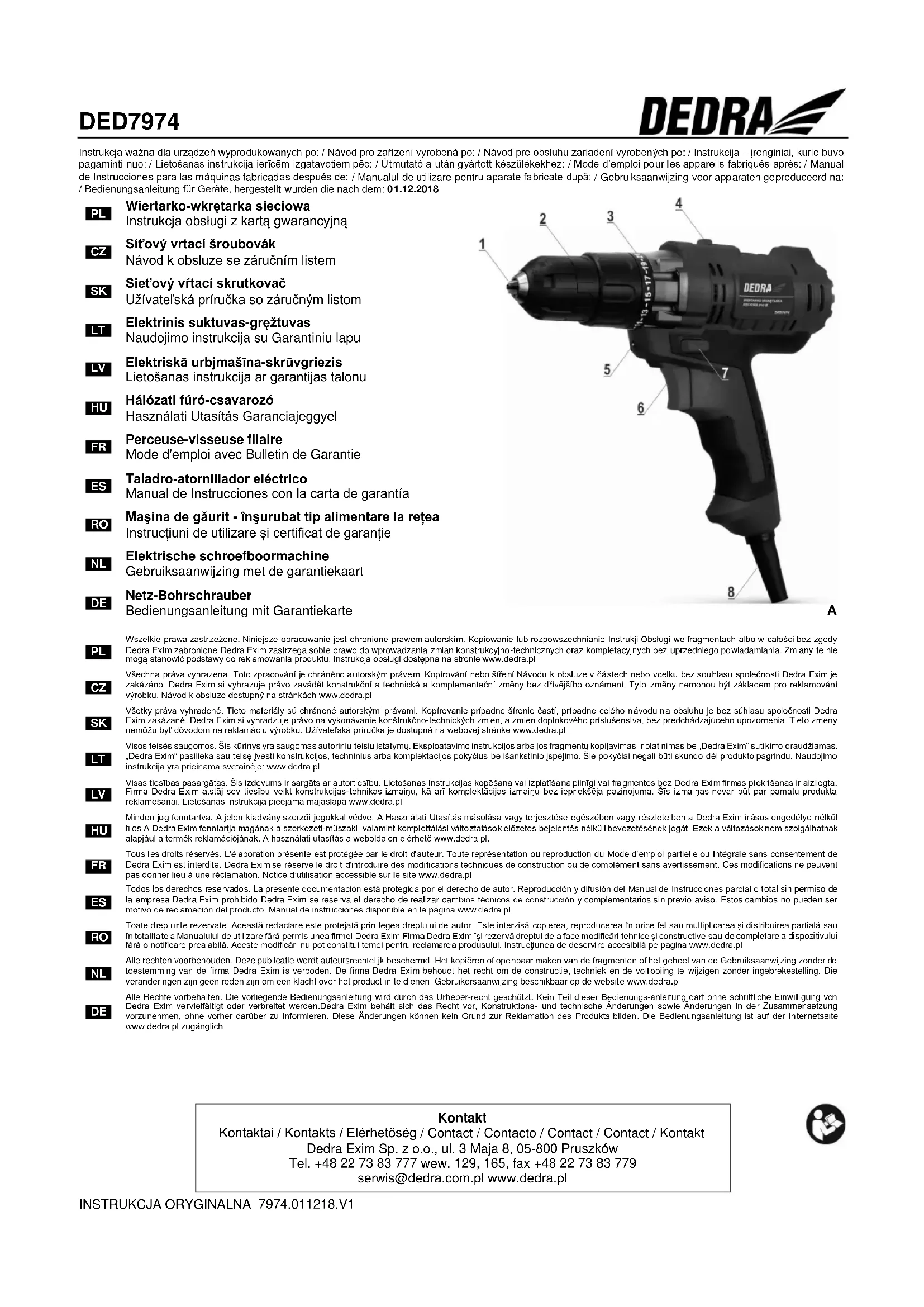

Perceuse-visseuse filaire Mode d'emploi avec Bulletin de Garantie
Tous les droits réservés. L'élaboration présente est protégée par le droit d'auteur. Toute représentation ou reproduction du Mode d'emploi partielle ou intégrale sans consentement de Dedra Exim est interdite. Dedra Exim se réserve le droit d'introduire des modifications techniques de construction ou de complément sans avertissement. Ces modifications ne peuvent pas donner lieu à une réclamation. Notice d’utilisation accessible sur le site www.dedra.pl
1. Photos et dessins
2. Consignes de sécurité détaillées
3. Description de l’appareil16
4. Utilisation prévue de l’appareil
5. Limitations d’utilisation
6. Caractéristiques techniques
7. Préparatifs au travail
8. Branchement au réseau
9. Mise en marche de l’appareil
10. Utilisation de l’appareil
11. Opérations de service courantes
12. Pièces de rechange et accessoires
13. Elimination arbitraire des défauts
14. Complétion de l’appareil
15. Information pour les utilisateurs sur l’élimination des déchets électriques et
16. Liste des pièces pour le dessin de montage
17. Carte de garantie
Traduction du mode d’emploi original La Déclaration de Conformité a été annexée à la notice d’utilisation en tant que document séparé. A défaut de la Déclaration de Conformité, il faut prendre contact avec Dedra-Exim Sp. z o.o. Information: Les Conditions de sécurité générales ont été annexées à la notice d’utilisation en tant que brochure séparée. Les Consignes de sécurité détaillées pour l’appareil décrit ont été annexées à la notice d’utilisation. ATTENTION Au cours du travail de l'appareil, il est conseillé de respecter toujours les consignes de securité du travail pour éviter l'incendie, l'électrocution ou les lésions mécaniques. Avant d'exploiter l'appareil veuillez bien lire le Mode d'Emploi. Veuillez garder le Mode d'Emploi, le Règlement du sécurité du travail et la Déclaration de conformité Le respect strict des indications et des conseils se trouvant dans le Mode d'Emploi aura l'influence sur la durée de vie de votre appareil. ATTENTION Pendant le travail, il faut impérativement respecter les consignes contenues dans le Règlement du sécurité du travail. Le Règlement du sécurité du travail est joint à l'appareil en tant qu'une brochure séparée et il faut la garder. Dans le cas de transmission de l'appareil à une autre personne, il faut lui transmettre aussi le Mode d'Emploi, le Règlement du sécurité du travail et la Déclaration de conformité. Dedra-Exim n'assume pas la responsabilité d'accidents à la suite du non-respect des consignes de sécurité du travail. Il faut lire attentivement tous les règlements du sécurité et tous les modes d'emploi. Le non respect des avertissements et consignes peut provoquer l'électrocution, l'incendie et / ou les blessures graves. Garder toutes les instructions, tous les règlements du sécurité et la déclaration de conformité pour les besoins futurs.
2. Consignes de sécurité détaillées
En réalisant les travaux pendant lesquels l’outil de travail peut toucher aux câbles électriques cachés ou à son propre cordon, il faut tenir l’appareil électrique par les parties isolées. Les accessoires touchant au câble sous tension peuvent induire la tension sur les parties métalliques dégagées de l’appareil ce qui peut provoquer l’électrocution. Ne jamais travailler avec les rotations plus élevées que les rotations maximales de l’accessoire. L’accessoire va se plier s’il tourne avec la vitesse dépassant la vitesse maximale ce qui peut causer les blessures de l’opérateur. Il faut toujours commencer à percer avec les petites rotations en rapprochant l’extrémité de l’accessoire à la pièce usinée.
3. – sélecteur de couple, 4. – commutateur de vitesses, 5. – éclairage LED, 6.
– interrupteur principal, 7. – inverseur, 8. – cordon d’alimentation
4. Utilisation prévue de l’appareil
L’appareil est le produit conçu pour visser et percer en métaux, matériaux de construction céramiques, bois et autres matériaux dérivés de bois, tels que : contreplaqué, panneaux de copeaux etc. conformément à ses dimensions.L’appareil électrique peut coopérer avec beaucoup d’embouts de travail en remplissant des fonctions multiples (p.ex. permet de visser précisement des boulons et des vis de différents types). La procédure est décrite en détail dans la suite du mode d’emploi. Il est acceptable d’utiliser l’appareil pour les travaux de rénovation et construction, dans les ateliers de réparation, pour les travaux d’amateur avec le respect des conditions d’utilisation et les conditions de travail acceptables comprises dans le mode d’emploi
5. Limitations d’utilisation
L’appareil peut être exploitée uniquement en conformité aux « Conditions de travail acceptables » se trouvant ci-après. Le système de fixation est adapté au travail avec les outils dotés de la prise cylindrique ou hexagonale. Les changements arbitraires de la construction mécanique et électrique, toutes les modifications et les opérations de service non décrites dans le mode d’emploi seront traitées comme illicites et causeront la perte immédiate des droits de garantie et la déclaration de conformité ne sera plus valable. L’exploitation de l’appareil électrique non conforme à l’utilisation prévue ou au mode d’emploi aura pour conséquence la perte immédiate des droits de garantie. Conditions de travail acceptables Mode de travail S2 – 15 min Utiliser seulement dans les locaux fermés.
6. Caractéristiques techniques
Modèle de l’appareil DED7974 Tension et type d’alimentation 230 V, ~50 Hz Puissance nominale 300 W Nombre de vitesses
Vitesse rotative nominale avec la vitesse I/II 0-550 rpm/0-2100 rpm Mandrin – plage de préhension Ø0,8 - Ø10 Classe de protection
Indice de protection IP IP20 Niveau de vibrations mesuré sur la poignée ah 2,53 m/s
Incértitude de mesurage K 1,5 m/s
Niveau de pression du bruit LpA <70 dB(A) Niveau de puissance du bruit LWA <80 dB(A) Incértitude de mesurage KpA, KLWA 3 dB(A) Longueur du cordon d’alimentation 6 m Poids de l’appareil 1,5 kg Information sur le bruit et les vibrations La valeur conjointe des vibrations a
et l’incértitude de mesurage ont été définies selon la norme EN 60745-2-1 et présentées dans le tableau L’émission du bruit a été définie d’après EN 60745-2-1, les valeurs sont présentées dans le tableau ci-dessus. Le bruit peut causer les lésions auditives, il faut toujours utiliser les protecteurs auditifs en travaillant! La valeur de l’émission du bruit déclarée a été mesurée conformément à la méthode d’essai standard et peut être utilisée pour comparer un appareil à l’autre. Le niveau de l’émission du bruit indiqué ci-dessus peut être utilisé aussi pour évaluer préliminairement le risque de bruit. Le niveau de bruit pendant l'utilisation réelle de l'outil électrique peut différer des valeurs déclarées en fonction de la manière dont les outils de travail sont utilisés, en particulier du type de la pièce à usiner et du besoin de définir des mesures de protection de l'opérateur. Pour estimer avec précision l'exposition dans des conditions réelles d'utilisation, toutes les parties du cycle de fonctionnement doivent être prises en compte, y compris les périodes au cours desquelles l'appareil est arrêté ou lorsqu'il est en marche mais non utilisé.
7. Préparatifs au travail
Toutes les opérations doivent être réalisées avec la fiche retirée de la prise. Vérifier si le cordon d’alimentation n’est pas endommagé. Installer l’embout de travail dans le mandrin, serrer. Brancher à l’alimentation. L’appareil est prêt au travail.
8. BRANCHEMENT AU RESEAU
Avant de brancher l'appareil à la source d'alimentation, il faut s'assurer si la tension d'alimentation convient à la valeur indiquée sur la plaque signalétique. L'installation d'alimentation de l'appareil devrait être réalisée conformément aux exigences principales concernant l'installation électrique et satisafaire aux exigences du sécurité de l'usage. Les paramètres de la section minimale du conduit d'alimentation et ceux de la valeur minimale du fusible en fonction de la puissance de l'appreil sont présentés dans le tableau ci-dessous. L'installation devrait être réalisée par un électricien qualifié. Si on utilise des rallonges, il faut faire attention à ce que la section du fil de câble ne soit plus petite de la section demandée (voir le tableau). Le conduit électrique doit être posé de manière à ne pas l'exposer au danger de coupement. Ne pas utiliser de rallonges détériorées. Vérifier systématiquement l'état technique du conduit d'alimentation. Ne pas tirer le conduit d'alimentation. Puissance de l'appareil [W] Section minimale du conduit [mm2] Valeur minimale du fusible type C [A] <700 0,75
9. Mise en marche de l’appareil
Avant le démarrage de l’appareil, il faut impérativement réaliser les opérations décrites dans le chapitre „Préparatifs au travail”. Pour démarrer l’appareil, il faut d’abord régler la direction de rotation (des. A, 7). L’enfoncement du bouton du côté droit règle les rotations droites, par contre l’enfoncement du côté gauche règle les rotations gauches. Ensuite, sélectionner la plage de vitesses rotatives (voir caractéristiques techniques) en utilisant le commutateur de vitesses (des. A, 4). En appuyant l’interrupteur principal (des. A, 6) on démarre l’appareil. La pression légère de l’interrupteur se traduit par de faibles tours, l'augmentation de la pression fait croître les rotations.
10. Utilisation de l’appareil
Fonction: vissage Le vissage des vis. Fixer dans le mandrin (des. A 1) l’extrémité pour installer les bits (insérer la partie hexagonale dans la queue). La bague réglant le moment d’activer l’embrayage (des. A 3) doit être tournée à droite dans la direction des valeurs les plus basses. Après avoir installé l’embout approprié, il faut visser la vis. Si la force de serrage est insuffisante (l’embrayage s’active avant l’enfoncement approprié de la vis), il convient d’arrêter le travail et déplacer la bague à gauche, vers une valeur plus élevée, et enusite essayer de serrer la vis. Il faut régler une telle valeur de couple pour pouvoir visser la vis. Le dévissage nécessite d’inverser les rotations à gauche. Le bouton sélectionnant la consigne de l’embrayage doit être à gauche (valeurs maximales ou la position de perçage). Pour le serrage, il est conseillé de régler l’inverseur (des. A, 4) à la position de la vitesse 1, à savoir la plage 0 - 550 tr/min. Fonction: perçage (sans percussion) Régler la position de perçage. Fixer le foret dans le mandrin (des. A, 1). Commencer à percer en appliquant de petites valeurs de rotations. Si le foret s’enfonce un peu dans le trou, accroître la vitesse. Pour les forets aux diamètres à 5 mm, utiliser les valeurs rotatives plus élevées.
11. Opérations de service courantes
Toutes les opérations de service doivent être réalisées avec la fiche retirée de la prise. Nettoyer systématiquement tout l’appareil électrique, en particulier ses trous de ventilation. L’endroit de stockage de l’appareil doit être inaccessible aux enfants. Entretien de l’appareil L’entretien de l’appareil consiste à maintenir la propreté convenable de tous ses éléments indispensables au travail régulier. Pour le nettoyage, il est interdit17 d’utiliser de solvants à cause du risque de l’endommagement irréversible du boîtier et d’autres éléments faits de plastique.
12. Pièces de rechange et accessoires
Pour l’appareil il est possibile d’utiliser les accessoires ayant la prise type HEX ou l’extrémité cylindrique au diamètre dans les limites de dimensions acceptables (voir caractéristiques techniques). Afin d’acheter les pièces de rechange et les accessoires, il faut prendre contact avec le service Dedra-Exim. Les données de contact se trouvent à la première page du mode d’emploi. En faisant la commande des pièces, veuillez indiquer le numéro de lot placé sur la plaque signalétique et le numéro de pièce du dessin de montage. Durant la période de garantie, les réparations sont faites selon les principes présentés dans la carte de garantie. Veuillez transmettre le produit au dépannage dans le lieu d’achat (le vendeur est obligé à recevoir le produit reclamé) ou l’envoyer au service central Dedra-Exim. Veuillez bien joindre la carte de garantie délivrée par l’importateur. A défaut de ce document, la réparation sera traitée d’après-vente. La période de garantie expirée, le service central fait les réparations. Il faut envoyer le produit endommagé au service (les frais d’envoi chargent l’utilisateur).
13. Elimination arbitraire des défauts
Problème Cause Solution L’appareil ne fonctionne pas Le cordon d’alimention est mal connecté ou endommagé Insérer le fiche plus profondément dans la prise, inspecter le cordon d’alimentation. En cas de détecter l’endommagement du cordon d’alimentation, transmettre l’appareil dans le service. Il n’y a pas de tension dans la prise Vérifier la tension dans la prise. Vérifier si le fusible n’a pas actionné. L’interrupteur endommagé Transmettre l’appareil dans le service pour faire remplacer l’interrupteur. Le moteur n’a pas de puissance, il démarre péniblement Transmettre l’appareil dans le service pour faire remplacer les balais L’odeur de l’installation brûlée est perceptible Transmettre l’appareil dans le service pour faire remplacer le moteur Le moteur surchauffe Les trous de ventilation bouchés Purger avec l’air comprimé. L’efficacité de travail très réduite L’embout de travail usé Remplacer l’embout de travail par un nouveau.
14. Complétion de l’appareil
Complétion: 1. DED7974 – 1 pièce
15. Informations pour l'utilisateur sur les
déchets d'équipement électriques et électroniques (concerne les ménages) Le symbole présenté placé sur les produits ou sur les documents joints informe qu'il est défendu de jeter les appareils électriques ou électroniques défectueux avec d'autres déchets de ménage. Dans le cas de nécessité de recyclage, de réutilisation ou de retraitement des sous-ensembles, il faut transmettre l'appareil à un point de collecte spécialisé où il sera reçu gratuitement. Les autorités locales présentent les informations sur la localisation de ces points par exemple sur leurs pages d'internet. Le recyclage réglementaire permet de garder les ressources précisieuses et d'éviter l'influence néfaste sur la santé et le milieu qui peut être mencé par les attitudes incorrectes envers les déchets. Le recyclage incorrect est passible de peines prévues dans les réglementations locales. Les utilisateurs dans les pays de l'Union Européenne Dans le cas de nécessité de se débarasser des appareils électriques ou électroniques, il faut prendre contact avec le point de vente le plus proche ou le livreur qui vous en renseigneront. Le rejet des déchets dans les pays hors l'Union Européenne Le symbole concerne seulement les pays de l'Union Européenne. Dans le cas de nécessité de se débarasser du produit présent, il faut prendre contact avec les autorités locales ou le vendeur pour se renseigner sur la procédure à suivre.
16. Liste des pièces pour le dessin de montage
Sélecteur de consignes 15b Passe-câble
Sélecteur de consignes de fonctions
Commutateur de vitesses
Blocage de direction de rotations
Balai de charbon électrographite
Carte de garantie No de catalogue: Numéro du lot: ..................................................... (dit ensuite Produit) Date de l’achat du Produit: …………………………………. Cachet du vendeur: ………………….. Date et signature du vendeur: ................................................ Déclaration de l’Utilisateur: Je confirme que j’ai été informé sur les conditions de garantie et les conséquences du non respect des instructions comprises dans le Mode d’emploi et la Carte de garantie. Les conditions de la présente garantie me sont connues ce que j’approuve par ma signature manuscrite :
Date et lieu signature de l’Utilisateur
I. Responsabilité pour le Produit
1. Le Garant - DEDRA EXIM sp. z o.o. avec son siège social à Pruszków,
adresse: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Tribunal de District pour la ville capitale de Varsovie à Varsovie, XIV
2. Conformément aux conditions définies dans la présent Carte de garantie, le
Garant donne la garantie pour le Produit originaire de la distribution du Garant.
3. La responsabilité à titre de la garantie ne couvre que les défauts résultant des
causes inhérentes au Produit au moment de sa délivrance à l’Utilisateur.
4. En vertu de la garantie, l’Utilisateur obtient le droit à la réparation gratuite du
Produit si le défaut se fait apparaître lors de la période de garantie. Les modalités de réparation du Produit (méthode de réparation) dépend de la décision du Garant. En cas de constater par le Garant l’impossibilité de la réparation, le Garant se réserve le droit d’échanger l’élément défectueux ou tout le Produit contre celui exempt de défauts, de baisser le prix du Produit ou de se rétracter du contrat.
5. A l’égard de l’Utilisateur n’étant pas consommateur au sens de la loi du 23
avril 1964 Code civil, la responsabilité d’indemnisation du Garant pour préjudice résultant de la présente garantie et/ou dans le cadre de sa conclusion et réalisation, nonobstant le titre légal, est limitée à la valeur du Produit défectueux au maximum.
II. Période de garantie :
Eléments du Produit couverts par la garantie Durée de la protection de garantie DED7974 24 mois à compter de la date d’achat du Produit indiquée dans la présente Carte de garantie
III. Conditions de profiter de la garantie :
1. La présentation de la Carte de garantie du Produit remplie par l’Utilisateur
et la justification des circonstances d’achat faite par l’Utilisateur à savoir p.ex. en voie de présentation du reçu, de la facture etc. Afin de procéder à la réclamation rapidement, il est conseillé à l’Utilisateur qu’il transmette avec le Produit réclamé tous les éléments définis dans la « Complétion » du Produit contenue dans le Mode d’emploi.
2. Respecter les instructions par l’Utilisateur comprises dans le Mode d’emploi
et la Carte de garantie.
3. La garantie couvre uniquement le territoire de la République de Pologne et
IV. La garantie ne couvre pas les défauts survenus notamment à la
1. Le non respect par l’Utilisateur des conditions définies dans le Mode d’emploi
et en particulier concernant l’exploitation, l’entretien et le nettoyage corrects ;
2. L’application par l’Utilisateur des produits de nettoyage ou d’entretien non
conformes au Mode d’emploi ;
3. Le stockage et le transport inadéquats du Produit faits par l’Utilisateur;
4. Les changements et/ou les modifications autonomes du Produit faits par
l’Utilisateur qui n’ont pas été convenus avec le Garant ;
5. L’utilisation des matériaux d’exploitation par l’Utilisateur dans le Produit non
conformes au Mode d’emploi.. L’Utilisateur n’étant pas consommateur au sens de la loi du 23 avril 1964 Code civil perd la garantie pour le Produit dans lequel :
1. numéros de série, indications des dates et plaques signalétiques ont été
supprimés ou endommagés par l’Utilisateur ;
2. scellés ont été endommagés par l’Utilisateur ou portent les traces de
manipulations faites par l’Utilisateur. Attention! Les opérations d’entretien quotidiennes du Produit résultant du Mode d’emploi sont effectuées par l’Utilisateur lui-même et à ses frais.
V. Procédure de réclamation:
1. En cas de constater le fonctionnement irrégulier du Produit, avant de
notifier la réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.
2. En cas de constater le fonctionnement irrégulier du Produit, avant de
notifier la réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.18
3. Il est possibile de faire la réclamation entre autres dans le lieu d’achat du
Produit, dans le service de garantie ou par écrit à l’adresse: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
4. L’Utilisateur peut faire la réclamation avec le formulaire disponible sur le
site web www.dedra.pl. („Formulaire de réclamation à titre de la garantie”).
5. Les adresses de services de garantie sont disponibles pour les pays
particuliers sur le site web www.dedra.pl. En cas d’absence du service de garantie pour un pays donné, il est recommandé d’adresser la réclamation à titre de la garantie à l’adresse : DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Vu la sécurité de l’Utilisateur, il est proscrit d’exploiter le Produit défectueux.
Attention!!! L’exploitation du Produit défectueux est dangereux pour la santé et la vie de l’Utilisateur.
7. La réalisation des obligations résultant de la garantie aura lieu dans 14
jours ouvrables à compter du jour de fournir le Produit réclamé par l’Utilisateur.
8. Avant de fournir le Produit défectueux pour la réclamation, il est conseillé
de le nettoyer. Il est recommandé de protéger soigneusement le Produit réclamé contre les endommagements dans le transport (il est conseillé de livrer le Produit réclamé dans l’emballage d’origine).
9. La période de garantie est prorogée de la durée pendant laquelle
l’Utilisateur n’a pas pu profiter du Produit couvert par la garantie à cause de son défaut.
10. La garantie n’exclut pas, ne limite pas ni ne suspend pas les droits de
l’Utilisateur résultant des dispositions concernant la caution des défauts de l’article vendu.
