MODE D'EMPLOI DED7041 DEDRA
Perceuse - visseuse Mode d'emploi avec Bulletin de Garantie
Tous les droits réservés. L'élaboration présente est protégée par le droit d'auteur. Toute représentation ou reproduction du Mode d'emploi partielle ou intégrale sans consentement de Dedra Exim est interdite. Dedra Exim se réserve le droit d'introduire des modifications techniques de construction ou de complément sans avertissement. Ces modifications ne peuvent pas donner lieu à une réclamation. Notice d’utilisation accessible sur le site www.dedra.pl

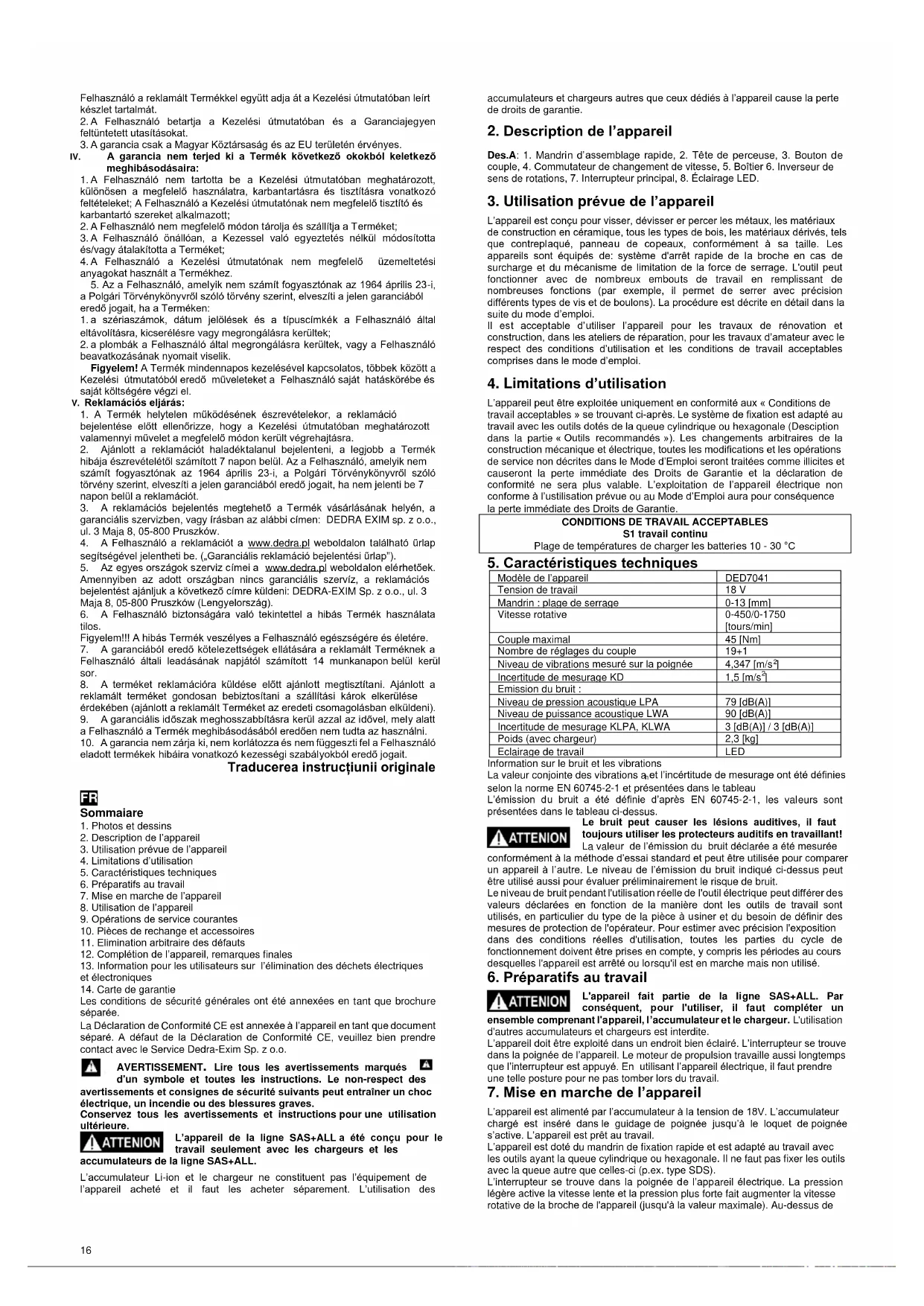

1. Photos et dessins
2. Description de l’appareil
3. Utilisation prévue de l’appareil
4. Limitations d’utilisation
5. Caractéristiques techniques
6. Préparatifs au travail
7. Mise en marche de l’appareil
8. Utilisation de l’appareil
9. Opérations de service courantes
10. Pièces de rechange et accessoires
11. Elimination arbitraire des défauts
12. Complétion de l’appareil, remarques finales
13. Information pour les utilisateurs sur l’élimination des déchets électriques
14. Carte de garantie
Les conditions de sécurité générales ont été annexées en tant que brochure séparée. La Déclaration de Conformité CE est annexée à l’appareil en tant que document séparé. A défaut de la Déclaration de Conformité CE, veuillez bien prendre contact avec le Service Dedra-Exim Sp. z o.o. AVERTISSEMENT. Lire tous les avertissements marqués d'un symbole et toutes les instructions. Le non-respect des avertissements et consignes de sécurité suivants peut entraîner un choc électrique, un incendie ou des blessures graves. Conservez tous les avertissements et instructions pour une utilisation ultérieure. L’appareil de la ligne SAS+ALL a été conçu pour le travail seulement avec les chargeurs et les accumulateurs de la ligne SAS+ALL. L’accumulateur Li-ion et le chargeur ne constituent pas l’équipement de l’appareil acheté et il faut les acheter séparement. L’utilisation des accumulateurs et chargeurs autres que ceux dédiés à l’appareil cause la perte de droits de garantie.
2. Description de l’appareil
Des.A: 1. Mandrin d’assemblage rapide, 2. Tête de perceuse, 3. Bouton de couple, 4. Commutateur de changement de vitesse, 5. Boîtier 6. Inverseur de sens de rotations, 7. Interrupteur principal, 8. Éclairage LED.
3. Utilisation prévue de l’appareil
L’appareil est conçu pour visser, dévisser er percer les métaux, les matériaux de construction en céramique, tous les types de bois, les matériaux dérivés, tels que contreplaqué, panneau de copeaux, conformément à sa taille. Les appareils sont équipés de: système d'arrêt rapide de la broche en cas de surcharge et du mécanisme de limitation de la force de serrage. L'outil peut fonctionner avec de nombreux embouts de travail en remplissant de nombreuses fonctions (par exemple, il permet de serrer avec précision différents types de vis et de boulons). La procédure est décrite en détail dans la suite du mode d’emploi. Il est acceptable d’utiliser l’appareil pour les travaux de rénovation et construction, dans les ateliers de réparation, pour les travaux d’amateur avec le respect des conditions d’utilisation et les conditions de travail acceptables comprises dans le mode d’emploi.
4. Limitations d’utilisation
L’appareil peut être exploitée uniquement en conformité aux « Conditions de travail acceptables » se trouvant ci-après. Le système de fixation est adapté au travail avec les outils dotés de la queue cylindrique ou hexagonale (Desciption dans la partie « Outils recommandés »). Les changements arbitraires de la construction mécanique et électrique, toutes les modifications et les opérations de service non décrites dans le Mode d’Emploi seront traitées comme illicites et causeront la perte immédiate des Droits de Garantie et la déclaration de conformité ne sera plus valable. L’exploitation de l’appareil électrique non conforme à l’ustilisation prévue ou au Mode d’Emploi aura pour conséquence la perte immédiate des Droits de Garantie.
CONDITIONS DE TRAVAIL ACCEPTABLES
S1 travail continu Plage de températures de charger les batteries 10 - 30 °C
5. Caractéristiques techniques
Modèle de l’appareil DED7041 Tension de travail 18 V Mandrin : plage de serrage 0-13 [mm] Vitesse rotative 0-450/0-1750 [tours/min] Couple maximal 45 [Nm] Nombre de réglages du couple 19+1 Niveau de vibrations mesuré sur la poignée 4,347 [m/s
Incertitude de mesurage KD 1,5 [m/s
Niveau de pression acoustique LPA 79 [dB(A)] Niveau de puissance acoustique LWA 90 [dB(A)] Incertitude de mesurage KLPA, KLWA 3 [dB(A)] / 3 [dB(A)] Poids (avec chargeur) 2,3 [kg] Eclairage de travail LED Information sur le bruit et les vibrations La valeur conjointe des vibrations a
et l’incértitude de mesurage ont été définies selon la norme EN 60745-2-1 et présentées dans le tableau L’émission du bruit a été définie d’après EN 60745-2-1, les valeurs sont présentées dans le tableau ci-dessus. Le bruit peut causer les lésions auditives, il faut toujours utiliser les protecteurs auditifs en travaillant! La valeur de l’émission du bruit déclarée a été mesurée conformément à la méthode d’essai standard et peut être utilisée pour comparer un appareil à l’autre. Le niveau de l’émission du bruit indiqué ci-dessus peut être utilisé aussi pour évaluer préliminairement le risque de bruit. Le niveau de bruit pendant l'utilisation réelle de l'outil électrique peut différer des valeurs déclarées en fonction de la manière dont les outils de travail sont utilisés, en particulier du type de la pièce à usiner et du besoin de définir des mesures de protection de l'opérateur. Pour estimer avec précision l'exposition dans des conditions réelles d'utilisation, toutes les parties du cycle de fonctionnement doivent être prises en compte, y compris les périodes au cours desquelles l'appareil est arrêté ou lorsqu'il est en marche mais non utilisé.
6. Préparatifs au travail
L'appareil fait partie de la ligne SAS+ALL. Par conséquent, pour l'utiliser, il faut compléter un ensemble comprenant l'appareil, l’accumulateur et le chargeur. L'utilisation d'autres accumulateurs et chargeurs est interdite. L’appareil doit être exploité dans un endroit bien éclairé. L’interrupteur se trouve dans la poignée de l’appareil. Le moteur de propulsion travaille aussi longtemps que l’interrupteur est appuyé. En utilisant l’appareil électrique, il faut prendre une telle posture pour ne pas tomber lors du travail.
7. Mise en marche de l’appareil
L’appareil est alimenté par l’accumulateur à la tension de 18V. L’accumulateur chargé est inséré dans le guidage de poignée jusqu’à le loquet de poignée s’active. L’appareil est prêt au travail. L’appareil est doté du mandrin de fixation rapide et est adapté au travail avec les outils ayant la queue cylindrique ou hexagonale. Il ne faut pas fixer les outils avec la queue autre que celles-ci (p.ex. type SDS). L’interrupteur se trouve dans la poignée de l’appareil électrique. La pression légère active la vitesse lente et la pression plus forte fait augmenter la vitesse rotative de la broche de l'appareil (jusqu'à la valeur maximale). Au-dessus del'interrupteur, il y a un inverseur. Déplacé vers les positions extrêmes, il fait changer le sens de rotation, réglé sur la position centrale, il verrouille l’interrupteur en empêchant l’activation accidentelle. Juste derrière le mandrin, dans l’axe de rotation, il y a un sélecteur de couple (de la force de serrage). Sur le sélecteur, les valeurs croissantes des réglages de couple (forces de serrage) sont indiquées par les chiffres croissants. La partie supérieure de l'outil comporte un sélecteur de vitesse à deux positions. Il sert à commuter la vitesse de broche. L'appareil a deux vitesses: vitesse 1 dans la plage de vitesse 0 - 450 tr / min, vitesse 2 dans la plage de vitesse 0 - 1750 tr / min. Les tests de fonctionnement sans charge ne doivent être réalisés que l’appareil électrique est dirigé vers le bas.
8. Utilisation de l’appareil
Fonction: vissage Le vissage des vis. Régler la bague de réglage à la valeur la plus basse et ensuite fixer dans le mandrin l’extrémité pour installer les bits (insérer la partie hexagonale dans la queue). La bague réglant le moment d’activer l’embrayage doit être tournée à droite dans la direction des valeurs les plus basses. Après avoir installé l’embout approprié, il faut visser la vis. Si la force de serrage est insuffisante (l’embrayage s’active avant le vissage de la vis), il convient d’arrêter le travail et déplacer la bague vers une valeur plus élevée, serrer la vis. Il faut répéter l’augmentation de la force jusqu’à ce que la vis se trouve dans le bon endroit à savoir la tête de la vis soit juste au-dessous de la surface du matériau. Les vis à serrer ensuite exigent la même force. Pour dévisser, il faut utiliser l’inverseur pour les rotations à gauche. Le sélecteur de fonction doit être tourné à gauche ( valeurs maximales ou la position de perçage). Pour la fonction de serrage, il est recommandé de sélectionner la vitesse 1 à savoir la plage 0 - 450 tr/min. Fonction: perçage (sans percussion) Régler la position de perçage. Fixer le foret dans le mandrin. Les forets aux diamètres à 5 mm exigent les vitesses rotatives plus élevées. Commencer à percer en appliquant de petites valeurs de rotations. Si le foret s’enfonce un peu dans le trou, accroître la vitesse. Pour les forets aux diamètres à 5 mm, utiliser les valeurs rotatives les plus élevées. S’assurer s’il n y a pas, dans la zone de perçage, de câbles électriques sous tension, tubes ou d’autres conduits d’infrastructure du bâtiment habitable. Si la présence des conduits près de la zone de perçage est probable ou détectée, il faut impérativement déconnecter les circuits du réseau d’alimentation. Lors d'une utilisation intensive de la perceuse-visseuse, le compartiment d’accumulateur peut chauffer à une température d'environ 40 ° C. Ce n'est pas un risque. Si l’accumulateur chauffe au-dessus de 40°C, il faut arrêter le travail et le laisser refroidir. La surchauffe de l’accumulateur risque d’une panne. Pour percer, il est conseillé de régler le commutateur de vitesse dans sa position 2 à savoir dans la plage 0 - 1750 obr/min.
9. Opérations de service courantes
Nettoyer systématiquement tout l’appareil électrique, en particulier ses trous de ventilation. Eviter de charger l’accumulateur directement après l’utilisation intensive. Vu le phénomène de décharge, il ne faut pas stocker l’accumulateur complètement déchargé à cause du risque de la décharge au-dessous du niveau critique ce qui peut causer son endommagement permanent. Si l’accumulateur n’est exploité, il faut donc le stocker partiellement chargé (à env. 40%). Charger l’accumulateur avant qu’il se décharge complètement. Stocker les batteries dans les températures 10-30°C. Stockées dans les basses températures, elles perdent leur capacité. La charge de l’accumulateur est décrite dans la notice de l’accumulateur et du chargeur de la ligne SAS+ALL. L’endroit de stockage devrait être inaccessible aux enfants. S’il est nécessaire d’envoyer la visseuse dans le service de dépannage pour la faire réparer, il faut la protéger contre l’endommagement mécanique involontaire et retirer les batteries de la prise de chargeur. Démontage de l’accumulateur Pour démonter l’accumulateur, il faut saisir la visseuse-perceuse par la poignée et ensuite enfoncer le bouton de déverouillage placé dans la partie frontale / latérale de la batterie. Retirer l’accumulateur de la poignée de la visseuse- perceuse. Pour assembler l’accumulateur, il faut l’insérer dans la poignée de la visseuse-perceuse et puis serrer jusqu’à l’activation du loquet de poignée. Fixation, remplacement de l’outil de travail Après l’assemblage, il faut s’assurer si l’outil de travail a été bien installé: poser l’appareil électrique dans la position horizontale, essayer de retirer l’embout fixé. S’il est ne peut pas être retiré, il a été correctement fixé. Entretien de l’appareil L’entretien comprend les opérations de service de la visseuse avec les accessoires à savoir avec l’accumulateur et le chargeur. Il est interdit d’entretenir l’appareil connecté à la source d’alimentation. Il y a le risque de lésions graves ou d’électrocution. Avant de procéder à l’entretien, il faut retirer l’accumulateur de la prise de visseuse. L’entretien de la visseuse consiste à maintenir en propreté convenable tous les éléments indispensables au travail ordinaire. Pour le nettoyage, il est défendu d’utiliser les solvants vu le risque d’endommager irréversiblement le boîtier et d’autres éléments de plastique. Il est interdit de nettoyer l’accumulateur avec de l’eau pour éviter le court-circuit interne causant l’endommagement permanent.
10. Pièces de rechange et accessoires
Accessoires recommandés Il est possibile de doter la visseuse-perceuse de ligne SAS+ALL de n’importe quel accumulateur et chargeur de la ligne SAS+ALL et également de chaque outil (embout de travail) avec la queue cylindrique ou hexagonale adapté au travail avec tous les forets communément disponibles, d’amateur et professionnels (pour percer le bois, le béton et les métaux), avec les embouts à percer, avec différents types d’ajoutages etc. Veuillez bien respecter les recommandations du fabricant. Afin d’acheter les pièces de rechange et les accessoires, il faut prendre contact avec le Service Dedra-Exim. Les données de contact se trouvent à la première page du mode d’emploi. En faisant la commande des pièces, veuillez indiquer le numéro de LOT placé sur la plaque signalétique et le numéro de pièce du dessin de montage. Durant la période de garantie, les réparations sont faites selon les principes présentés dans la Carte de Garantie. Veuillez transmettre le produit au dépannage dans le lieu d’achat (le vendeur est obligé à recevoir le produit reclamé) ou l’envoyer au Service Central DEDRA-EXIM. Veuillez bien joindre la carte de garantie délivrée par l’importateur. A défaut de ce document, la réparation sera traitée d’après-vente. La période de garantie expirée, le Service Central fait les réparations. Il faut envoyer le produit endommagé au Service (les frais d’envoi chargent l’utilisateur).
11. Elimination arbitraire des défauts
Avant de tenter de résoudre vous-même les problèmes, débranchez le périphérique du secteur. PROBLEME CAUSE SOLUTION La visseuse- perceuse ne fonctionne pas. L’interrupteur endommagé Transmettre l’appareil dans le service L’accumulateur déchargé Charger l’accumulateur L’accumulateur mal assemblé Installer correctement La visseuse- perceuse démarre péniblement. L’accumulateur déchargé Charger l’accumulateur correctement Les paramètres de travail acceptables dépassés Réduire la charge de l’appareil électrique Le moteur surchauffe. Les trous de ventilation bouchés Nettoyer les trous Les paramètres de travail acceptables dépassés Mettre l’appareil en marche, remettre le travail jusqu’au refroidissement complet de la visseuse-perceuse L’appareil pressé trop fort Réduire la charge de l’appareil électrique
12. Complétion de l’appareil
Complétion: 1. Visseuse-perceuse – 1 pièce
13. Informations pour l'utilisateur sur les
déchets d'équipement électriques et électroniques (concerne les ménages) Le symbole présenté placé sur les produits ou sur les documents joints informe qu'il est défendu de jeter les appareils électriques ou électroniques défectueux avec d'autres déchets de ménage. Dans le cas de nécessité de recyclage, de réutilisation ou de retraitement des sous-ensembles, il faut transmettre l'appareil à un point de collecte spécialisé où il sera reçu gratuitement. Les autorités locales présentent les informations sur la localisation de ces points par exemple sur leurs pages d'internet. Le recyclage réglementaire permet de garder les ressources précisieuses et d'éviter l'influence néfaste sur la santé et le milieu qui peut être mencé par les attitudes incorrectes envers les déchets. Le recyclage incorrect est passible de peines prévues dans les réglementations locales. Les utilisateurs dans les pays de l'Union Européenne Dans le cas de nécessité de se débarasser des appareils électriques ou électroniques, il faut prendre contact avec le point de vente le plus proche ou le livreur qui vous en renseigneront. Le rejet des déchets dans les pays hors l'Union Européenne Le symbole concerne seulement les pays de l'Union Européenne. Dans le cas de nécessité de se débarasser du produit présent, il faut prendre contact avec les autorités locales ou le vendeur pour se renseigner sur la procédure à suivre.
Carte de garantie No de catalogue: Numéro du lot: ..................................................... (dit ensuite Produit) Date de l’achat du Produit: …………………………………. Cachet du vendeur: ………………….. Date et signature du vendeur: ................................................ Déclaration de l’Utilisateur: Je confirme que j’ai été informé sur les conditions de garantie et les conséquences du non respect des instructions comprises dans le Mode d’emploi et la Carte de garantie. Les conditions de la présente garantie me18 sont connues ce que j’approuve par ma signature manuscrite :
Date et lieu signature de l’Utilisateur
I. Responsabilité pour le Produit
1. Le Garant - DEDRA EXIM sp. z o.o. avec son siège social à Pruszków,
adresse: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Tribunal de District pour la ville capitale de Varsovie à Varsovie, XIV
2. Conformément aux conditions définies dans la présent Carte de garantie, le
Garant donne la garantie pour le Produit originaire de la distribution du Garant.
3. La responsabilité à titre de la garantie ne couvre que les défauts résultant des
causes inhérentes au Produit au moment de sa délivrance à l’Utilisateur.
4. En vertu de la garantie, l’Utilisateur obtient le droit à la réparation gratuite du
Produit si le défaut se fait apparaître lors de la période de garantie. Les modalités de réparation du Produit (méthode de réparation) dépend de la décision du Garant. En cas de constater par le Garant l’impossibilité de la réparation, le Garant se réserve le droit d’échanger l’élément défectueux ou tout le Produit contre celui exempt de défauts, de baisser le prix du Produit ou de se rétracter du contrat.
5. A l’égard de l’Utilisateur n’étant pas consommateur au sens de la loi du 23
avril 1964 Code civil, la responsabilité d’indemnisation du Garant pour préjudice résultant de la présente garantie et/ou dans le cadre de sa conclusion et réalisation, nonobstant le titre légal, est limitée à la valeur du Produit défectueux au maximum.
II. Période de garantie :
Eléments du Produit couverts par la garantie Durée de la protection de garantie DED7041 24 mois à compter de la date d’achat du Produit indiquée dans la présente Carte de garantie
III. Conditions de profiter de la garantie :
1. La présentation de la Carte de garantie du Produit remplie par l’Utilisateur
et la justification des circonstances d’achat faite par l’Utilisateur à savoir p.ex. en voie de présentation du reçu, de la facture etc. Afin de procéder à la réclamation rapidement, il est conseillé à l’Utilisateur qu’il transmette avec le Produit réclamé tous les éléments définis dans la « Complétion » du Produit contenue dans le Mode d’emploi.
2. Respecter les instructions par l’Utilisateur comprises dans le Mode
d’emploi et la Carte de garantie.
3. La garantie couvre uniquement le territoire de la République de Pologne et
IV. La garantie ne couvre pas les défauts survenus notamment à
1. Le non respect par l’Utilisateur des conditions définies dans le Mode d’emploi
et en particulier concernant l’exploitation, l’entretien et le nettoyage corrects ;
2. L’application par l’Utilisateur des produits de nettoyage ou d’entretien non
conformes au Mode d’emploi ;
3. Le stockage et le transport inadéquats du Produit faits par l’Utilisateur;
4. Les changements et/ou les modifications autonomes du Produit faits par
l’Utilisateur qui n’ont pas été convenus avec le Garant ;
5. L’utilisation des matériaux d’exploitation par l’Utilisateur dans le Produit non
conformes au Mode d’emploi.. L’Utilisateur n’étant pas consommateur au sens de la loi du 23 avril 1964 Code civil perd la garantie pour le Produit dans lequel :
1. numéros de série, indications des dates et plaques signalétiques ont été
supprimés ou endommagés par l’Utilisateur ;
2. scellés ont été endommagés par l’Utilisateur ou portent les traces de
manipulations faites par l’Utilisateur. Attention! Les opérations d’entretien quotidiennes du Produit résultant du Mode d’emploi sont effectuées par l’Utilisateur lui-même et à ses frais.
V. Procédure de réclamation:
1. En cas de constater le fonctionnement irrégulier du Produit, avant de
notifier la réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.
2. En cas de constater le fonctionnement irrégulier du Produit, avant de
notifier la réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.
3. Il est possibile de faire la réclamation entre autres dans le lieu d’achat du
Produit, dans le service de garantie ou par écrit à l’adresse: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
4. L’Utilisateur peut faire la réclamation avec le formulaire disponible sur le
site web www.dedra.pl. („Formulaire de réclamation à titre de la garantie”).
5. Les adresses de services de garantie sont disponibles pour les pays
particuliers sur le site web www.dedra.pl. En cas d’absence du service de garantie pour un pays donné, il est recommandé d’adresser la réclamation à titre de la garantie à l’adresse : DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Vu la sécurité de l’Utilisateur, il est proscrit d’exploiter le Produit
défectueux. Attention!!! L’exploitation du Produit défectueux est dangereux pour la santé et la vie de l’Utilisateur.
7. La réalisation des obligations résultant de la garantie aura lieu dans 14
jours ouvrables à compter du jour de fournir le Produit réclamé par l’Utilisateur.
8. Avant de fournir le Produit défectueux pour la réclamation, il est conseillé
de le nettoyer. Il est recommandé de protéger soigneusement le Produit réclamé contre les endommagements dans le transport (il est conseillé de livrer le Produit réclamé dans l’emballage d’origine).
9. La période de garantie est prorogée de la durée pendant laquelle
l’Utilisateur n’a pas pu profiter du Produit couvert par la garantie à cause de son défaut.
10. La garantie n’exclut pas, ne limite pas ni ne suspend pas les droits de
l’Utilisateur résultant des dispositions concernant la caution des défauts de l’article vendu. Traduction du mode d’emploi original
