Typ produktu	Wiertarko-wkrętarka akumulatorowa
Marka	DEDRA
Model	DED7041
Napięcie znamionowe	18 V
Prędkość obrotowa biegu jałowego (2 prędkości)	0-450 obr/min (bieg 1) / 0-1750 obr/min (bieg 2)
Maksymalny moment obrotowy	45 Nm
Zakres zacisku uchwytu	0-13 mm
Liczba ustawień momentu obrotowego	19+1 (w tym pozycja wiercenia)
Waga	2,3 kg (z akumulatorem)
Oświetlenie robocze	LED
Funkcje	Wkręcanie, wykręcanie, wiercenie (bez udaru)
Poziom ciśnienia akustycznego	79 dB(A)
Poziom mocy akustycznej	90 dB(A)
Poziom drgań (ręka-ramię)	4,347 m/s²
Zasilanie	Akumulator Li-ion 18 V (linia SAS+ALL)
Kompatybilność akumulatora/ładowarki	Wyłącznie z akumulatorami i ładowarkami z linii SAS+ALL
Konserwacja	Regularnie czyścić otwory wentylacyjne; nie używać rozpuszczalników; nie czyścić akumulatora wodą
Bezpieczeństwo	Nosić ochronniki słuchu; przeczytać wszystkie instrukcje bezpieczeństwa; używać w dobrze oświetlonym miejscu
Gwarancja	24 miesiące od daty zakupu
Pièces zamienne	Skontaktować się z serwisem Dedra-Exim; podać numer LOT

Często zadawane pytania - DED7041 DEDRA

Jak zmienić prędkość w wiertarce DEDRA DED7041?

Użyj przełącznika zmiany prędkości (ozn. 4) znajdującego się na górze urządzenia. Pozycja 1 dla zakresu 0-450 obr/min, pozycja 2 dla 0-1750 obr/min.

Jak ustawić moment obrotowy?

Obróć pierścień regulacji momentu obrotowego (ozn. 3) na żądaną liczbę. Im wyższa liczba, tym większy moment obrotowy. Pozycja z ikoną wiertła odpowiada wierceniu (maksymalny moment obrotowy).

Jak używać funkcji wkręcania?

Ustaw pierścień momentu obrotowego na niską wartość, włóż odpowiednią końcówkę do uchwytu. Dokręć śrubę. Jeśli sprzęgło zadziała przed wkręceniem śruby, zwiększ wartość momentu obrotowego. Aby wykręcić, użyj przełącznika kierunku w pozycji lewej.

Jak wiercić bez udaru?

Ustaw pierścień momentu obrotowego na pozycję wiercenia (ikona wiertła). Zamocuj wiertło z trzonkiem cylindrycznym lub sześciokątnym o średnicy ≤ 13 mm. Rozpocznij wiercenie przy niskiej prędkości, a następnie stopniowo zwiększaj. Dla wierteł powyżej 5 mm użyj prędkości 2.

Co zrobić, jeśli wiertarka nie uruchamia się?

Sprawdź, czy akumulator jest naładowany i prawidłowo włożony (zaczep zatrzaśnięty). Jeśli problem nadal występuje, przełącznik może być uszkodzony – skontaktuj się z serwisem.

Jak konserwować wiertarkę DED7041?

Przed jakąkolwiek konserwacją wyjmij akumulator. Regularnie czyść otwory wentylacyjne szczotką. Nigdy nie używaj rozpuszczalników do czyszczenia obudowy. Nie czyść akumulatora wodą.

Jakie rodzaje wierteł mogę używać?

Używaj wyłącznie narzędzi z trzonkiem cylindrycznym lub sześciokątnym o średnicy od 0 do 13 mm. Wiertła SDS są zabronione.

Jak przechowywać akumulator Li-ion?

Przechowuj akumulator częściowo naładowany (około 40%) w suchym miejscu w temperaturze od 10 do 30 °C. Unikaj ekstremalnych temperatur. Nie przechowuj akumulatora całkowicie rozładowanego.

Jak odwrócić kierunek obrotów?

Użyj przełącznika kierunku obrotów (ozn. 6) znajdującego się nad włącznikiem. Przesuń go w lewo dla obrotów w lewo (wykręcanie) i w prawo dla obrotów w prawo (wkręcanie/wiercenie). Pozycja środkowa blokuje włącznik.

Co zrobić w przypadku przegrzania silnika lub akumulatora?

Natychmiast zatrzymaj urządzenie. Wyczyść otwory wentylacyjne, jeśli są zatkane. Zmniejsz obciążenie. Jeśli akumulator przekroczy 40 °C, pozostaw go do ostygnięcia przed ponownym użyciem.

INSTRUKCJA OBSŁUGI DED7041 DEDRA

Instrukcja ważna dla urządzeń wyprodukowanych po: / Návod pro zařízení vyrobená po: / Návod pre obsluhu zariadení vyrobených po: / Instrukcija – jrenginiai, kurie buvo pagaminti nuo: / Lietošanas instrukcija iericem izgatavotiem pěc: / Útmutató a után gyártott készülékekhez: / Mode d'emploi pour les appareils fabriqués après: / Manual de Instrucciones para las máquinas fabricadas después de: / Manualul de utilizare pentru aparate fabricate după: / Gebruiksaanwijzing voor apparaten geproduceerd na: / Bedienungsanleitung für Geräte, hergestellt wurden die nach dem: 01.11.2018

PL Wiertarko-wkrętarka Instrukcja obsługi z kartą gwarancyjną

PL Wszelkie prawa zastrzeżone. Niniejsze opracowanie jest chronione prawem autorskim. Kopiowanie lub rozpowszechnianie Instrukji Obsługi we fragmentach albo w całości bez zgody Dedra Exim zabronione Dedra Exim zastrzega sobie prawo do wprowadzania zmian konstrukcyjno-technicznych oraz kompletacyjnych bez uprzedniego powiadamiania. Zmiany te nie mogą stanowić podstawy do reklamowania produktu. Instrukcja obsługi dostępna na stronie www.dedra.pl

[e-mail] www.dedra.pl

A

1. Zdjęcia i rysunki
2. Opis urządzenia
3. Przeznaczenie urządzenia
4. Ograniczenia użycia
5. Dane techniczne
6. Przygotowanie do pracy
7. Włączanie urządzenia
8. Użytkowanie urządzenia
9. Bieżące czynności obstługowe
10. Cześci zamienne i akcesoria
11. Samodzielne usuwanie usterek
12. Kompletacja urządzenia, uwagi końcowe
13. Wykaz części do rysunku złożeniowego
14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych
    i elektronicznych
15. Karta gwarancyjna

Deklaracja Zgodności WE dołączona jest do urządzenia jako oddzielny dokument. W przypadku braku Deklaracji Zgodności WE prosimy o kontakt z Serwisem Dedra-Exim Sp. z o.o.

Ogólne warunki bezpieczeństwa zostały dołączone jako oddzielna broszura.

OSTRZEŻENIE. Przeczytać wszystkie ostrzeżenia

oznaczone symbolem wykrzyknika i wszystkie

instrukcje.

UWAGA

Urządzenie z linii SAS+ALL zostało zaprojektowane do pracy tylko z ładowarkami i akumulatorami linii SAS+ALL.

Akumulator Li-Ion i ładowarka nie stanowią wyposażenia zakupionego urządzenia i należy nabyć je oddzielnie. Stosowanie akumulatorów i ładowarek innych niż dedykowanych do urządzenia jest zabronione.

2. Opis urządzenia

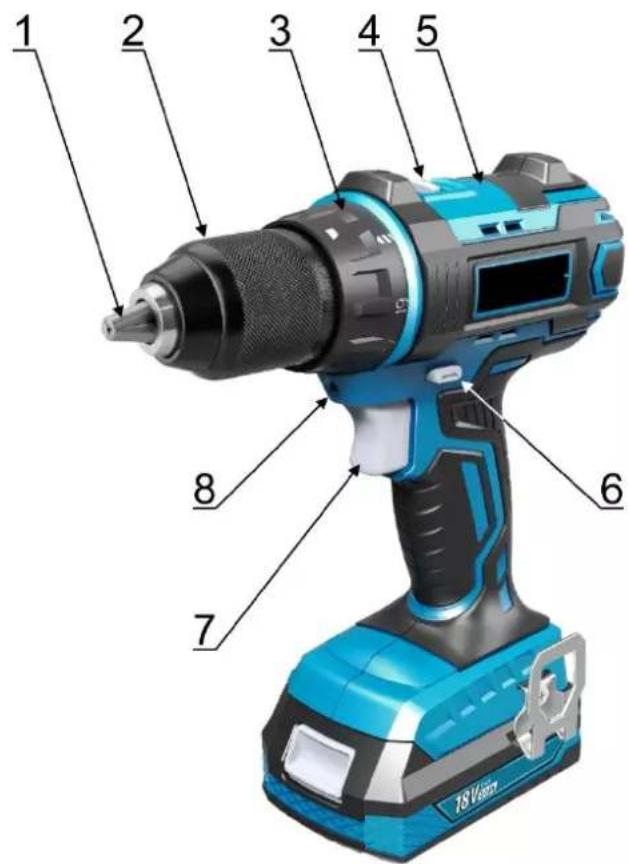

Rys.A: 1. Uchwyt wiertarski szybkiego mocowania, 2. Głowica wkrętarki, 3. Pokrętło momentu obrotowego, 4. Przełącznik zmiany biegu, 5. Obudowa 6. Przełącznik zmiany kierunku obrotów, 7. Włącznik główny, 8. Oświetlenie LED.

3. Przeznaczenie urządzenia

Urządzenie jest produktem zaprojektowanym do wkręcania i wiercenia w metalach, ceramicznych materiałach budowlanych, wszelkiego typu drewnach, materiałach drewnopochodnych jak: sklejka, płyty wiórowe, itp. odpowiednio do jej wymiarów. Urządzenia wyposażone są w: układ szybkiego zatrzymania wrzeciona w przypadku przeciążenia oraz mechanizm ograniczania siły dokręcania. Elektronarzędzie może współpracować z wieloma końcówkami roboczymi spełniając wiele funkcji (np. pozwala precyzyjnie dokręcać różnego rodzaju śruby i wkręty). Sposób postępowania szczegółowo opisano w dalszej części Instrukcji.

Dopuszcza się wykorzystanie urządzenia w pracach remontowo-budowlanych, warsztatach naprawczych, w pracach amatorskich przy równoczesnym przestrzeganiu warunków użytkowania i dopuszczalnych warunków pracy, zawartych w instrukcji obsługi.

4. Ograniczenia użycia

Urządzenie może być użytkowane tylko zgodnie z zamieszczonymi poniżej "Dopuszczalnymi warunkami pracy". System mocowania przystosowany jest do współpracy z narzędziami wyposażonymi w chwyt walcowy lub sześciokątny (Opis w części "Zalecane narzędzia"). Samowolne zmiany w budowie mechanicznej i elektrycznej, wszelkie modyfikacje, czynności obsługowe nie opisane w Instrukcji Obsługi będą traktowane za bezprawne i powodują natychmiastową utratę Praw Gwarancyjnych. Użytkowanie elektronarzędzia niezgodne z przeznaczeniem lub Instrukcją Obsługi spowoduje natychmiastową utratę Praw Gwarancyjnych.

Zakres temperatur ładowania akumulatorów 10 - 30 °C

1. Dane techniczne

Model urządzenia	DED7041
Napięcie pracy	18 V
Uchwyt wiertarski: zakres chwytu	0-13 [mm]
Prędkość obrotowa	0-450 / 0-1750 [obr./min]
Max. moment obrotowy	45 [Nm]
Ilość nastaw momentu obrotowego	19+1
Poziom drgań mierzony na rękojeści	4,347 [m/s2]

Niepewność pomiaru KD	1,5 [m/s2]
Emisja hałasu:
Poziom ciśnienia dźwięku LPA	79 [dB(A)]
Poziom mocy dźwięku LWA	90 [dB(A)]
Niepewność pomiarowa KLPA, KLWA	3 [dB(A)] / 3 [dB(A)]
Masa (z ładowarką)	2,3 [kg]
Światło robocze	LED

Informacja na temat halasu i drgań.

Emisja hałasu została określona zgodnie z EN 60745, wartości podano powyżej w tabeli.

Hałas może spowodować uszkodzenie słuchu, podczas pracy zawsze należy używać środków ochrony słuchu!

Wartość łączona drgań a_n oraz niepewność pomiaru określono zgodnie z normą EN 60745 i podano w tabeli

Deklarowana wartość emisji hałasu została zmierzona zgodnie ze standardową metodą badania i może być wykorzystana do porównania jednego urządzenia z drugim. Podany powyżej poziom emisji hałasu może być również wykorzystywany do wstępnej oceny narażenia na hałas.

Poziom hałasu podczas rzeczywistego użytkowania elektronarzędzia może się różnić od zadeklarowanych wartości w zależności od sposobu użycia narzędzi roboczych, w szczególności od rodzaju obrabianego przedmiotu oraz od konieczności określenia środków mających na celu ochronę operatora. Aby dokładnie oszacować narażenia w rzeczywistych warunkach użytkowania, należy wziąć pod uwagę wszystkie części cyklu operacyjnego, obejmujące także okresy, gdy urządzenie jest wyłączone lub gdy jest ono włączone ale nie jest używane do pracy.

6. Przygotowanie do pracy

⚠ UWAGA

Urządzenie stanowi część linii SAS+ALL, dlatego, aby z niego skorzystać, należy skompletować zestaw,

składający się z urządzenia, akumulatora i ładowarki. Stosowanie innych akumulatorów i ładowarek jest zabronione.

Urządzenie powinno być użytkowane, w miejscu dobrze oświetłonym. Włącznik znajduje się w rękojeści urządzenia. Silnik napędowy pracuje tak długo, jak długo naciskamy na włącznik. W czasie posługiwania się elektronarzędziem należy przyjąć taką pozycję, aby nie przewrócić się w czasie pracy.

7. Włączanie urządzenia

Urządzenie zasilane jest z akumulatora o napięciu 18V. Naładowany akumulator wsuwamy w prowadnicę w rękojeści aż zadziała zatrzask uchwytu. Urządzenie jest gotowe do pracy.

Elektronarzędzie wyposażone jest w uchwyt wiertarski szybkiego mocowania i przeznaczone jest do współpracy z narzędziami o chwycie walcowym lub sześciokątnym. Nie należy mocować narzędzi o chwycie innym niż wymienione (np. typu SDS).

Włącznik urządzenia znajduje się w rękojeści elektronarzędzia. Lekkie naciśnięcie uruchamia małe obroty a zwiększony nacisk powoduje wzrost prędkości obrotowej wrzeciona urządzenia (do wartości maksymalnej). Nad włącznikiem znajduje się przełącznik zmiany kierunku obrotów. Przesunięty w skrajne położenia powoduje zmianę kierunku obrotów, a ustawiony w położeniu centralnym powoduje zablokowanie włącznika, uniemożliwiając przypadkowe uruchomienie.

Tuż za uchwytem wiertarskim w osi obrotu znajduje się pokrętło nastawu momentu obrotowego (siły dokręcania). Na pokrętle zaznaczono rosnącymi liczbami rosnące wartości nastaw momentu obrotowego (siły dokręcania). W górnej części narzędzia znajduje się dwu-polożeniowy przełącznik biegu. Służy do przełączania biegu wrzeciona. Narzędzie posiada dwa biegi: 1 bieg w zakresie prędkości 0 - 450 obr/min, 2 bieg w zakresie prędkości 0 - 1750 obr/min.

⚠ UWAGA

Próby pracy bez obciążenia należy wykonywać tylko ektronarzędzie jest skierowane w dół.

8. Użytkowanie urządzenia

Funkcja: wkręcanie

Wkręcanie wkrętów. Ustawić pierścień regulacyjny na najmniejszą wartość, a następnie zamocować w uchwycie wiertarskim końcówkę do mocowania bitów (do uchwytu wsuwamy część sześciokątną). Pierścień regulujący moment zadziałania sprzęgła przekręcany w prawo w kierunku najmniejszych wartości. Po włożeniu odpowiedniej końcówki wkręcamy wkręt. Jeżeli siła dokręcania jest za mała (sprzęgło zadziała przed wkręceniem się wkrętu) należy przerwać pracę i przestawić pierścień na wyższą wartość, dokręcić wkręt. Zwiększanie siły należy powtarzać, aż wkręt znajdzie się we właściwym miejscu, tzn. leb wkrętu znajdzie się minimalnie poniżej powierzchni materiału. Kolejno wkręcane wkręty będą dokręcane z tą samą siła.

Odkręcanie wymaga przestawienia przełącznika kierunku obrotów na obroty lewe. Pokrętło funkcji przekręcamy w lewo (wartości maksymalne, albo pozycja

wiercenie). Dla funkcji dokręcania zaleca się ustawienie przełącznika biegów w położenie 1 blegu tj w zakresie 0 - 450 obr/min.

Funkcja: wiercenie (bez udaru)

Pokrętło funkcji ustawić w pozycji wiercenie. Zamocować wiertło w uchwycie wiertarskim. Wiertła o średnicy do 5 mm wymagają większych prędkości obrotowych. Wiercenie rozpoczynąć od małych prędkości obrotowych. Kiedy wiertło nieco się zagłębi w otworze zwiększyć prędkość. Dla średnic wiertel do 5 mm stosować najwyższe prędkości obrotowe.

⚠ UWAGA Upewnić się, czy w strefle wiercenia nie ma przewodów elektrycznych pod napięciem, rur, innych przewodów infrastruktury budynku mieszkalnego.

Jeżeli istnieje podejrzenie, lub też zlokalizujemy przewody w pobliżu strefy wiercenia należy bezwzględnie odłączyć obwody od sieci zasilającej.

W czasie intensywnego użytkowania wiertarko-wkrętarki zasobnik z akumulatorem może się rozgrzewać do temperatury ok 40°C. Nie stanowi to żadnego zagrożenia.

⚠ UWAGA W przypadku nagrzania się akumulatora powyżej 40°C, należy przerwać pracę i odczekać do ostygnięcia akumulatora.

Nadmierne nagrzanie się akumulatora może grozić jego awarią. Dla funkcji wiercenie zaleca się ustawienie przełącznika biegów w położenia 2 biegu tj. w zakresie 0 - 1750 obr/min.

9. Bieżące czynności obsługowe

Regularnie oczyszczać całe elektronarzędzie, szczególną uwagę poświęcając na oczyszczenie otworów wentylacyjnych elektronarzędzia.

Unikać ładowania akumulatora bezpośrednio po intensywnym użytkowaniu. Ze względu na zjawisko roziadowywania nie należy przechowywać akumulatora kompletnie rozładowanego, ponieważ może się wtedy rozładować poniżej poziomu krytycznego i ulec trwałemu uszkodzeniu.

Akumulator nieużywany należy przechowywać więc częściowo naładowany (do ok. 40%). Doładowywać akumulator zanim się całkowicie rozładuje. Baterie przechowywać w temperaturach 10-30°C. Przechowywany w niskich temperaturach szybciej traci pojemność.

Ładowanie akumulatora opisane jest w instrukcji do akumulatora i ładowarki z linii SAS+ALL.

A UWAGA Miejsce przechowywania urządzenia powinno być niedostępne dla dzieci.

W razie konieczności wysyłki wkrętarki do serwisu celem dokonania naprawy, należy zabezpieczyć ją przed przypadkowym uszkodzeniem mechanicznym oraz wysunąć baterie z gniazda ładowarki

Sposób demontażu akumulatora

W celu demontażu akumulatora, należy chwycić wiertarko-wkrętarkę za rękiżeść, a następnie wcisnąć przycisk zwalniający znajdujący się w przedniej/bocznej części baterii. Wysunąć akumulator z rękijeści wiertarko-wkrętarki. W celu zamontowania akumulatora, należy wsunąć akumulator w rękiżeść wiertarko-wkrętarki, a następnie docisnąć aż do zadziałania zatrzasku uchwytu.

Zamocowanie, wymiana narzędzia roboczego

Po zamocowaniu narzędzia należy upewnić się czy narzędzie robocze zostało prawidłowo zamocowane: ułożyć elektronarzędzie poziomo, spróbować wysunąć zamocowaną końcówkę. Jeżeli nie daje się wysunąć zostało prawidłowo zamocowane.

Konserwacja urządzenia

Konserwacja obejmuje czynności obsługowe wkrętarki wraz z osprzętem tj. akumulatorem i ładowarką.

⚠ UWAGA Nigdy nie należy prowadzić prac konserwacyjnych urządzenia podłączonego do źródła zasilania.

Może to spowodować poważne obrażenia ciała lub porażenie prądem. Przed przystąpieniem do czynności konserwacyjnych akumulator należy wysunąć z gniazda wkrętarki.

Konserwacja wkrętarki polega na utrzymaniu w należytej czystości wszystkich jego elementów niezbędnych do normalnej pracy. Do czyszczenia nie wolno stosować żadnych rozpuszczalników gdyż może to spowodować nieodwracalne zniszczenie obudowy i innych elementów wykonanych z tworzywa sztucznego. Akumulatora nie wolno czyścić wodą gdyż może to spowodować zwarcie wewnętrzne prowadzące do trwałego uszkodzenia.

10. Części zamienne i akcesoria

Zalecane akcesoria

Wiertarko-wkrętarkę z linii SAS+ALL można wyposażć w każdy akumulator i ładowarkę z linii SAS+ALL oraz każde narzędzie (końcówkę roboczą) z chwytem walcowym lub sześciokątnym przystosowane są do współpracy ze wszystkimi ogólnie dostępnymi amatorskimi i profesjonalnymi wiertłami (do wierceń w drewnie, betonie i metalach), końcówkami do wkręcania, różnorodnego typu przystawkami itp. Prosimy uprzejmie stosować się do zaleceń producenta końcówek roboczych.

W celu zakupu części zamiennych i akcesoriów należy skontaktować się z Serwisem Dedra-Exim. Dane kontaktowe znajdują się na stronie 1 instrukcji. Przy zamawianiu części zamiennych prosimy podać numer PARTII umieszczony na tabliczce znamionowej oraz numer części z rysunku złożeniowego. W okresie gwarancyjnym naprawy dokonywane są na zasadach podanych w Karcie Gwarancyjnej. Reklamowany produkt prosimy przekazać do naprawy w miejscu zakupu (sprzedawca zobowiązany jest przyjąć reklamowany produkt), lub przesłać do Serwisu Centralnego DEDRA - EXIM. Prosimy uprzejmie dołączyć kartę gwarancyjną wystawioną przez Importera. Bez tego dokumentu naprawa będzie traktowana jako pogwarancyjna. Po

okresie gwarancyjnym naprawy wykonuje Serwis Centralny. Uszkodzony produkt należy przesłać do Serwisu (koszty wysyłki pokrywa użytkownik).

11. Samodzielne usuwanie usterek

UWAGA
Przed przystąpieniem do samodzielnego usuwania usterek należy odłączyć urządzenie od zasilania.

PROBLEM	PRZYCZYNA	ROZWIĄZANIE
Wiertarko-wkrętarka nie działa	Uszkodzony włącznik Rozładowany akumulator Żle zamontowany akumulator	Przekazać urządzenie do serwisu Naładować akumulator Zamocować poprawnie
Wiertarko-wkrętarka rusza z trudem	Rozładowany akumulator Przekroczone dopuszczalne parametry pracy	Naładować prawidłowo akumulator Zmniejszyć obciążenie elektronarzędzia
Silnik przegrzewa się	Zapchane otwory wentylacyjne Przekroczone dopuszczalne parametry pracy Zbyt duży docisk narzędzia	Oczyścić otwory Wyłączyć elektronarzędzie, odłożyć pracę na czas całkowitego ostygnięcia wiertarko-wkrętarki Zmniejszyć obciążenie elektronarzędzia

12. Kompletacja urządzenia, uwagi końcowe

Kompletacja: 1. Wiertarko-wkrętarka – 1 sztuka

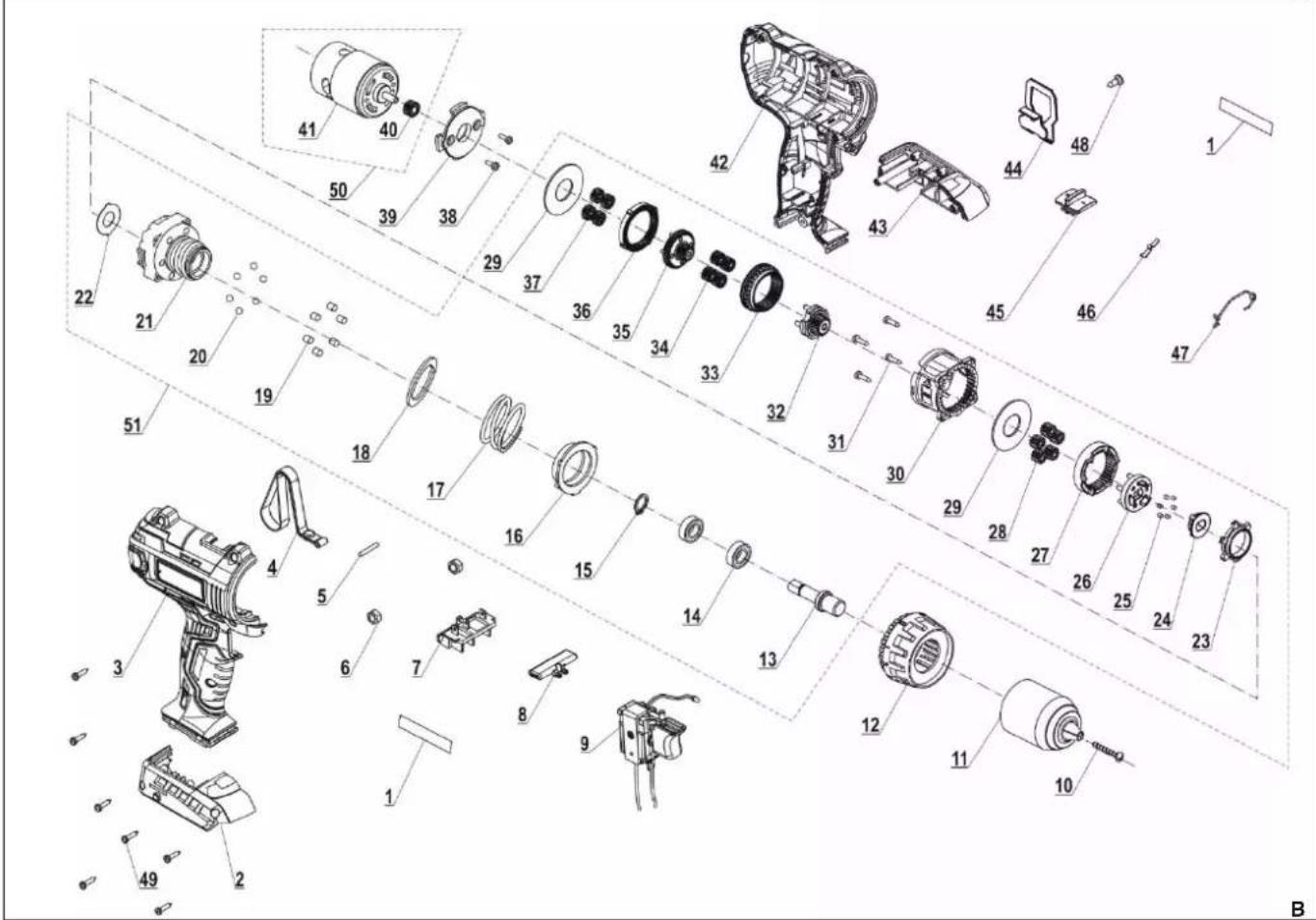

13. Wykaz części do rysunku złożeniowego

DED7041

LP	Nazwa części
1	Oznakowanie urządzenia
2	Obudowa część prawa
3	Obudowa część prawa
4	Pasek
5	Klin
6	Nakrętka
7	Zatrzask akumulatora
8	Przełącznik obrotów
9	Włącznik
10	Śruba
11	Uchwyt wiertarski
12	Pokrętło nastawy sprzęgła
13	Wrzeciono
14	Łożysko 699ZZ
15	Pierścień φ8 ring
16	Tuleja gwintowana
17	Sprężyna
18	Uszczelka
19	Sworzeń
20	Kulka stalowa
21	Korpus przekładni
22	Uszczelka
23	Mocowanie blokady wrzeciona
24	Blokada wrzeciona
25	Trzpień blokady wrzeciona

LP	Nazwa części
26	Podstawa mechanizmy blokady wrzeciona
27	Bieżnia
28	Element przekładni planetarnej
29	Uszczelka
30	Korpus przekładni
31	Wkręt ST3*13-F
32	Koło słoneczne przekładni obiegowej
33	Bieżnia
34	Element przekładni planetarnej
35	Koło słoneczne przekładni obiegowej
36	Bieżnia
37	Element przekładni planetarnej
38	Śruba
39	Uchwyt silnika
40	Koło zębate silnika
41	Silnik
42	Obudowa lewa
43	Obudowa część lewa
44	Zaczep
45	Przełącznik biegów
46	Blaszka
47	Sprężyna
48	Wkręt M4*12F
49	Wkręt ST3*13-F

14. Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych

( dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami bytowymi. Prawidłowe postępowanie w razie konieczności

utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. Informacji o lokalizacji miejsc zbiórki zużytego sprzętu udzielają władze lokalne np. na swoich stronach internetowych.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol dotyczy tylko krajów Unii Europejskiej.

W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

Karta gwarancyjna

na

Wiertarko-wkrętarka

Nr katalogowy: DED7041 nr partii:

(zwane dalej Produktem)

Data zakupu Produktu: ......

Pieczęć sprzedawcy

Data i podpis sprzedawcy: ....

Oświadczenie Użytkownika:

Potwierdzam, że zostałem poinformowany o warunkach gwarancji oraz skutkach nieprzestrzegania wytycznych zawartych w Instrukcji obsługi i karcie gwarancyjnej. Warunki niniejszej gwarancji są mi znane, co potwierdzam własnoręcznym podpisem:

Data i miejsce Podpis Użytkownika

I. Odpowiedzialność za Produkt:

1. Gwarant – Dedra Exim Sp. z o.o. z siedzibą w Pruszkowie, adres: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, NIP 527-020-49-33, kapitał zakładowy: 100 980.00 zł.

2. Na warunkach określonych w niniejszej karcie gwarancyjnej Gwarant udziela gwarancji na Produkt, pochodzący z dystrybucji Gwaranta.

3. Odpowiedzialność z tytułu gwarancji obejmuje tylko wady powstałe z przyczyn tkwiących w Produkcie w momencie jego wydania Użytkownikowi.

4. Z tytułu gwarancji Użytkownik, uzyskuje prawo do bezpłatnej naprawy Produktu, o ile wada ujawnia się w okresie gwarancji. Sposób naprawy Produktu (metoda wykonania naprawy) zależy od decyzji Gwaranta. W przypadku stwierdzenia przez Gwaranta braku możliwości naprawy Gwarant zastrzega sobie prawo wymiany wadliwego elementu albo całego Produktu na wolny od wad, obniżenia ceny Produktu lub odstąpienia od umowy.

5. W stosunku do Użytkownika, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, odpowiedzialność odszkodowawcza Gwaranta za szkody wynikające z niniejszej gwarancji i/lub w związku z jej zawarciem i wykonywaniem, bez względu na tytuł prawny, jest ograniczona maksymalnie do wysokości wartości wadliwego Produktu.

II. Okres gwarancji:

Elementy Produktu	Czas trwania ochrony gwarancyjnej
DED7041	24 miesiące, licząc od daty zakupuProduktu uwidocznionej w niniejszej karcie gwarancyjnej

III. Warunki skorzystania z gwarancji:

1. Przedstawienie przez Użytkownika wypełnionej karty gwarancyjnej Produktu oraz uprawdopodobnienie przez Użytkownika okoliczności zakupu Produktu, np. poprzez przedstawienie paragonu, faktury, itd. W celu sprawnego przeprowadzenia reklamacji zaleca się aby Użytkownik przekazał wraz

z Produktem do reklamacji wszystkie elementy określone w „Kompletacji urządzenia” zawartej w Instrukcji obsługi.

1. Stosowanie się przez Użytkownika do zaleceń zawartych w Instrukcji obsługi i karcie gwarancyjnej.

2. Gwarancja obejmuje tylko obszar Rzeczypospolitej Polskiej i UE.

3. Gwarancja nie obejmuje wad Produktu powstałych w szczególności na skutek:

a. Nieprzestrzegania przez Użytkownika warunków określonych w Instrukcji obsługi, w szczególności w zakresie prawidłowej eksploatacji, konserwacji i czyszczenia;

b. Zastosowania przez Użytkownika środków czyszczących lub konserwujących niezgodnych z Instrukcją obsługi;

c. Nieodpowiedniego przechowywania i transportu Produktu przez Użytkownika;

d. Samowolnych zmian i/lub przeróbek Produktu przez Użytkownika, które nie były uzgadniane z Gwarantem;

e. Zastosowania przez Użytkownika w Produkcie materiałów eksploatacyjnych niezgodnych z Instrukcją obsługi.

f. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny, traci gwarancję na Produkt, w którym:

g. numery seryjne, oznaczenia dat i tabliczki znamionowe zostały usunięte, zmienione lub uszkodzone przez Użytkownika;

h. plomby zostały uszkodzone przez Użytkownika lub noszą ślady manipulacji Użytkownika.

1. Uwaga! Czynności związane z codzienną obsługą Produktu, wynikające m.in z Instrukcji obsługi Użytkownik wykonuje we własnym zakresie i na swój koszt.

IV. Procedura reklamacyjna:

1. W przypadku stwierdzenia nieprawidłowej pracy Produktu, przed dokonaniem zgłoszenia reklamacyjnego należy upewnić się czy wszystkie czynności określone w szczególności w Instrukcji obsługi zostały wykonane w sposób prawidłowy.

2. Zgłoszenie reklamacji zaleca się dokonać niezwłocznie, najlepiej w terminie

7 dni od daty zauważenia wady Produktu. Użytkownik, który nie jest konsumentem w rozumieniu ustawy z dnia 23 kwietnia 1964r. Kodeks cywilny traci uprawienia wynikające z niniejszej gwarancji w przypadku niezgłoszenia reklamacji w terminie 7 dni.

1. Zgłoszenie reklamacji można dokonać m.in. w punkcie zakupu Produktu, w serwisie gwarancyjnym lub pisemnie na adres: Dedra Exim Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

2. Użytkownik może złożyć reklamację przy wykorzystaniu formularza dostępnego na stronie internetowej www.dedra.pl. („Formularz zgłoszenia reklamacji z tytułu gwarancji“).

3. Adresy serwisów gwarancyjnych dla poszczególnych krajów dostępne są na stronie www.dedra.pl. W przypadku braku serwisu gwarancyjnego dla danego kraju zgłoszenia reklamacyjne z tytułu gwarancji zaleca się kierować na adres: Dedra Exim Sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

4. Mając na uwadze bezpieczeństwo Użytkownika zakazuje się korzystania z wadliwego Produktu.

5. Uwaga! Korzystanie z wadliwego Produktu jest niebezpieczne dla zdrowia i życia Użytkownika.

6. Wykonanie obowiązków wynikających z gwarancji nastąpi w terminie 14 dni roboczych, licząc od dnia dostarczenia reklamowanego Produktu przez Użytkownika.

7. Przed dostarczeniem wadliwego Produktu do reklamacji zaleca się jego oczyszczenie. Reklamowany Produkt zaleca się dokładnie zabezpieczyć przed uszkodzeniami w transporcie (zaleca się dostarczyć reklamowany Produkt w oryginalnym opakowaniu).

8. Okres gwarancji ulega przedłużeniu o czas, w ciągu którego wskutek wady Produktu objętego gwarancją Użytkownik nie mógł z niego korzystać.

Gwarancja nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień Użytkownika wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

Obsah

(tykajúce są domácností)
