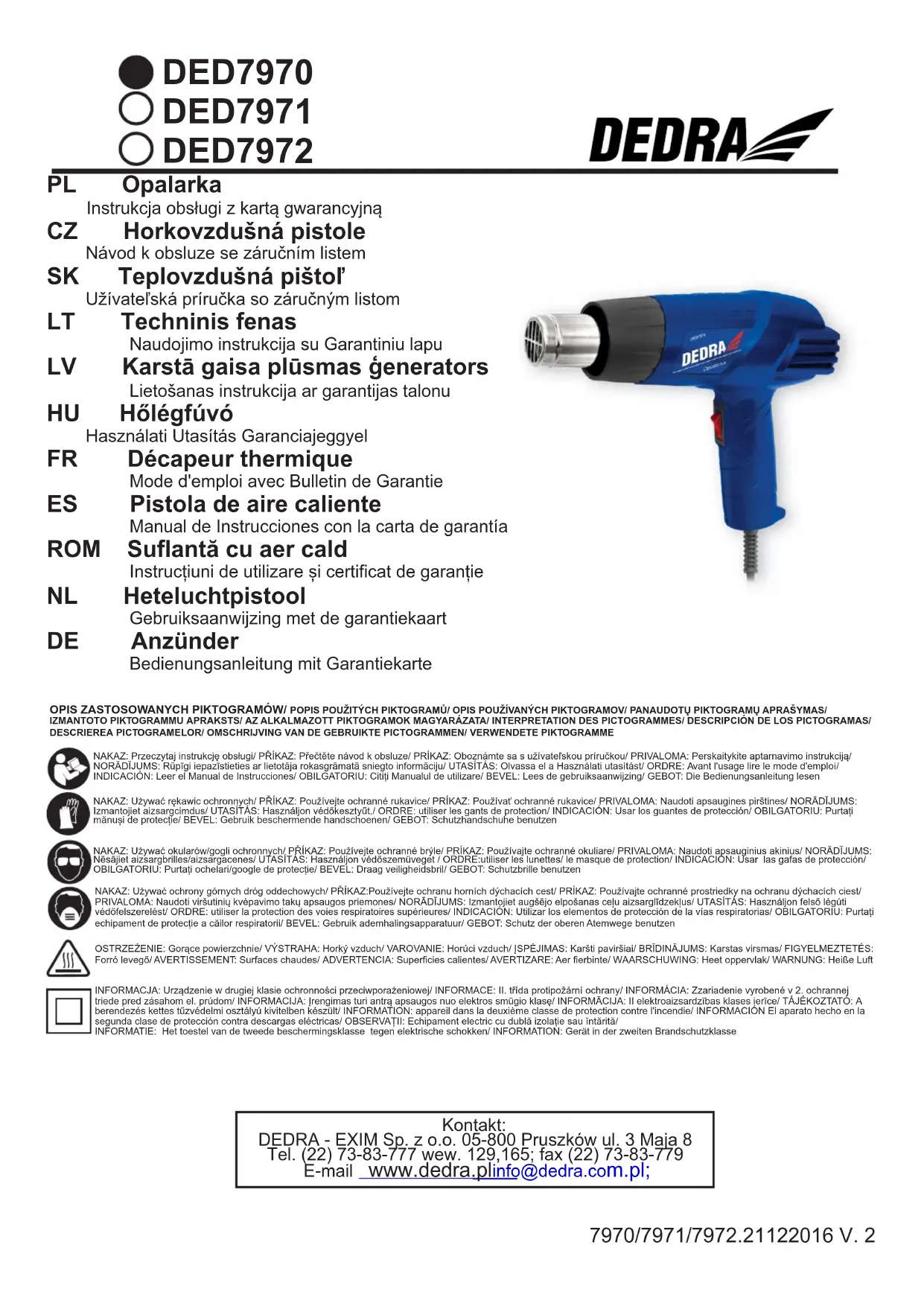

MODE D'EMPLOI DED7970 DEDRA
FR Décapeur thermique
Mode d'emploi avec Bulletin de Garantie
ES Pistola de aire caliente
- Photos et dessins
- Explications comment appliquer le présent Mode d'Emploi
- Utilisation prévue de l'appareil
- Limitations d'utilisation
- Caractéristiques techniques
- Préparatifs au travail
- Branchement au réseau
- Mise en marche de l'appareil
- Utilisation de l'appareil
- Activités de service courantes
- Complétion de l'appareil, remarques finales
- Liste des pièces pour le dessin de montage
- Bulletin de Garantie
Déclaration de conformité se trouve dans le siège du fabricant Dedra-Exim sp. z o.o.
Règlement du sécurité du travail - brochure jointe à l'appareil
ATTENTION
Au cours du travail de l'appareil, il est conseillé de respecter toujours les consignes de sécurité du travail pour éviter l'incendie, l'électrocution ou les lésions mécaniques.
Avant d'exploiter l'appareil veuillez bien lire le Mode d'Emploi. Veuillez garder le Mode d'Emploi, le Règlement du sécurité du travail et la Déclaration de conformité
Le respect strict des indications et des conseils se trouvant dans le Mode d'Emploi aura l'influence sur la durée de vie de votre appareil.
Tous les droits réservés. L'élaboration présente est protégée par le droit d'auteur. Toute représentation ou reproduction du Mode d'emploi partielle ou intégrale sans consentement de DEDRA-EXIM est interdite.
Dedra-Exim se réserve le droit d'introduire des modifications techniques de construction ou de complément sans avertissement.
- Explications comment appliquer le présent Mode d'Emploi
Attention!
Pendant le travail, il faut impérativement respecter les consignes contenues dans le Règlement du sécurité du travail. Le
Règlement du sécurité du travail est joint à l'appareil en tant qu'une brochure séparée et il faut la garder. Dans le cas de transmission de l'appareil à une autre personne, il faut lui transmettre aussi le Mode d'Emploi, le Règlement du sécurité du travail et la Déclaration de conformité. Dedra-Exim n'assume pas la responsabilité d'accidents à la suite du non-respect des consignes de sécurité du travail.
Il faut lire attentivement tous les règlements du sécurité et tous les modes d'emploi. Le non respect des avertissements et consignes peut provoquer l'électrocution, l'incendie et / ou les blessures graves. Garder toutes les instructions, tous les règlements du sécurité et la déclaration de conformité pour les besoins futurs.
Description de l'appareil (des. A,B,C)
DED7970/7972 Des. A 1.Contacteur 2. Boîtier DED7972 Des. B 1. Buse à allumer le barbecue DED7971 Des. C 1.Sélecteur de température 2. Contacteur 3.Pied
3. Utilisation prévue de l'appareil
Le décapeur thermique sert à préchauffer, réchauffer et fondre les matières plastiques, à souder les matériaux thermorétractables, à chauffer et enlever de vieilles peintures, à réchauffer les joints agglomérés ou gelés détachables et aussi aux autres travaux exigeant le flux d'air chaud. L'appareil DED7972 avec la buse installée sert à allumer le barbecue comme un pistolet barbecue.
4. Limitations d'utilisation
Le décapeur thermique peut être utilisé seulement conformément aux « Conditions de fonctionnement acceptables » se trouvant ci-dessous. Le décapeur thermique ne peut pas être utilisé à chauffer les matériaux inflammables et explosifs. Dans la conception et la construction on n'a pas prévu l'usage professionnel / lucratif ni l'usage pour les travaux de construction. Tout changement arbitraire dans la construction mécanique et électrique, toute modification ou toute opération de maintenance non décrits dans le Mode d'Emploi seront considérés comme illicites et se traduiront par une perte immédiate des droits de garantie et la perte de la validation de la Déclaration de Conformité.
L'appareil ne peut être utilisé que dans des espaces clos ayant un système de ventilation fonctionnant adéquatement ou à l'extérieur – éviter le travail dans la pluie. Protéger contre la pluie, l'humidité et le gel.
5. Caractéristiques techniques
| Type de la machine | DED7970 | DED7971 | DED7972 | |
| Tension de service | 230 V, ~ 50 Hz | |||
| Puissance nominale | 2000 W | |||
| Puissance à la premièrevitesse | 1000 W | Ne concerne pas 1000W | ||
| Puissance à la deuxièmevitesse | 2000 W | Ne concerne pas 2000W | ||
| Degré de protection contre la pénétrationdes corps solides et de l'eau | IPX0 | |||
| Classe de protection | II | |||
| Poids de l'appareil | 0,6 kg | |||
| Température de l'air chaud | ||||
| I vitesse | 350°C | 80°C | 350°C | |
| II vitesse | 550°C | 80-600°C | 550°C | |
| II vitesse | Absence | 80-600°C | Absence | |
| AbsenceFlux d'air | ||||
| I vitesse | 300 l/min | 350l/min | 300 l/min | |
| II vitesse | 500 l/min | 350 l/min | 500 l/min | |
| III vitesse | absence | 500 l/min | absence | |
6. Préparatifs au travail
Le décapeur thermique est installé et prêt au travail. Après l'avoir sorti de la boîte, il faut s'assurer que tous les éléments et fixations sont bien vissés et sûrs.
7. Branchement au réseau
Avant de brancher l'appareil à la source d'alimentation, il faut s'assurer si la tension d'alimentation convient à la valeur indiquée sur la plaque signalétique.
L'installation d'alimentation de l'appareil devrait être réalisée conformément aux exigences principales concernant l'installation électrique et satisafaire aux exigences du sécurité de l'usage. Les paramètres de la section minimale du conduit d'alimentation et ceux de la valeur minimale du fusible en fonction de la puissance de l'appreil sont présentés dans le tableau ci-dessous. L'installation devrait être réalisée par un électricien qualifié. Si on utilise des rallonges, il faut faire attention à ce que la section du fil de câble ne soit plus petite d la section demandée (voir le tableau). Le conduit électrique doit être posé de manière à ne pas l'exposer au danger de coupement. Ne pas utiliser de rallonges détériorées. Vérifier systématiquement l'état technique du conduit d'alimentation. Ne pas tirer le conduit d'alimentation.
| Puissance de l'appareil [W] | Section minimale du conduit [mm2] | Valeur minimale du fusible type C [A] |
| <700 | 0,75 | 6 |
| 700÷1400 | 1 | 10 |
| 1400÷2300 | 1,5 | 16 |
| >2300 | 2,5 | 16 |
8. Mise en marche de l'appareilnia
Concerne DED7970/DED7972
Pour commencer le travail de l'appareil, il faut positionner le contacteur (des. A, 1) à la vitesse demandée. Le décapeur thermique est équipé du contacteur à trois positions, 0 signifie l'appareil décontacté, I – première vitesse, II – deuxième vitesse.
Concerne DED7971
Pour commencer le travail de l'appareil, il faut positionner le contacteur (des. C, 2) à la vitesse demandée. Le décapeur thermique est équipé du contacteur à quatre positions, 0 signifie l'appareil décontacté, I – première vitesse, II – deuxième vitesse, III – troisième vitesse et puis positionner le sélecteur de température (des. C, 1) à la température voulue. Le sélecteur fonctionne seulement à la II et III vitesse (voir Données techniques p.8) Positionner le sélecteur de façon empirique en admettant que le minimum est environ 60°C et le maximum environ 600°C.
9. Utilisation de l'appareil
Diriger la buse du décapeur thermique vers le matériau/ la surface à chauffer. Positionner la vitesse demandée par le contacteur (0 signifie l'appareil décontacté, I - première vitesse, II - deuxième vitesse, pour DED7971 aussi III - troisième vitesse). Ne pas tenir longtemps la buse dirigée vers le même lieu, bouger le décapeur de manière à ce que le flux d'air chaud réchauffe uniformément la surface sélectionnée.
En cas d'enlever les peintures et les revêtements de peinture, sélectionner la température voulue. Réchauffer le revêtement de peinture par le décapeur et l'enlever à l'aide de la spatule ou du racleur. Pendant l'élimination mécanique de la peinture réchauffée, remettre le décapeur et le poser dans le lieu sûr sur le support/le pied, la buse dirigée vers le haut. Faire attention à ce que la peinture ne colle pas à la buse et au fur et à mésure des besoins nettoyer la buse du décapeur, la spatule ou le racleur (attention : la complétion ne comprend pas la spatule ni le racleur).
Adapter la distance de la buse à l'objet traité ou au matériau en fonction de son genre.
En cas de l'absence de données, ajuster la température de façon empirique en commençant de la valeur la plus petite.
Concerne DED7971
Le travail fini, sélectionner le mode de travail à la première vitesse pour refroidir l'enroulement de chauffe pour environ 2 minutes et puis remettre le décapeur en marche.
Concerne DED7972
Pour utiliser le décapeur afin d'allumer le barbecue, installer le pistolet (des. B, 1) de manière montrée sur le dessin B (des. B, 2). Les trous dans le bout de la buse devraient être dirigés vers le bas. Démarrer la vitesse voulue et diriger la buse vers le foyer de barbecue. Après avoir obtenu le degré d'allumage voulu des charbons de bois/briquettes, retirer le décapeur et le débrancher. Attention: Ne pas utiliser d'agents d'allumage à barbecue supplémentaires (liquides ou solides), ne pas utiliser d'essence, solvants ou substances volatiles combustibles etc !
10. Activités de service courantes
Toutes les activités de service telles que le nettoyage de la buse, le contrôle de l'état du contacteur, du boîtier et du conduit d'alimentation doivent être faites quand la fiche est sortie de la prise d'alimentation et l'appareil est refroidi.
Avant chaque démarrage
- vérifier l'état du conduit d'alimentation
- vérifier si les trous de ventilation ne sont pas bouchés ni salis. En cas de nécessité, les déboucher / balayer de l'air comprimé, nettoyer par un chiffon légèrement mouillé de l'eau
Après chaque utilisation:
- sortir la fiche de la prise pour éviter l'activation accidentielle par les tiers ou pendant le transport
11. Complétion de l'appareil, remarques finales
Complétion DED7970:
- Décapeur thermique DED7970: 2. Bout de travail - 2 pcs
Complétion DED7971:
-
Décapeur thermique DED7971 – 1pc ; 2. Buse de travail – 2 pcs ; 3. Spatule – 1 pc;;
-
Bout du racleur – 3 pcs; 5. Poignée du racleur – 1pc. Complétion DED7972:
-
Décapeur thermique DED7972: 2. Bout de travail pour allumer le barbecue - 1 pc
12. Liste des pièces pour le dessin de montage
DED7970/DED7972
| 1 | Protection en plastique | 12 | Redresseur |
| 2,25 | Boîtier de l'appareil | 13 | Redresseur |
| 3 | Protection de micanite et élément de chauff age | 16 | Elément de micanite |
| 4 | Protection de micanite et élément de chauff age | 17 | Douille de micanite |
| 5 | Fixation de positionnement | 18 | Douille |
| 6 | Bague | 19 | Contacteur |
| 7 | Boîtier du ventilateur | 20 | Conduit d'alimentation |
| 8 | Rotor du v entilateur | 22 | Pinces |
| 9 | Base de moteur | 23 | Poignée du conduit d'alimentation |
| 11 | Moteur à courant continu | 26 | Condensateur |
DED7971
| 1 | Protection avant | 13 | Moteur |
| 2 | Rondelle métallique | 14 | Plaquette électronique |
| 3 | Buse | 15 | Plaquettesupplémentaire |
| 4 | Douille | 16 | Couvercle arrière |
| 5 | Thermoplongeur | 17 | Boîtier |
| 6 | Pièce d'écartement | 18 | Plaque avecélectronique |
| 7 | Tuy au d'air | 19 | Commutateur |
| 8 | Vis | 20 | Fixation du câble |
| 9 | Rotor du v entilateur | 21 | Conduit d'alimentation |
| 10 | Vis | 22 | Vis |
| 11 | Support du moteur | 23 | Plaque |
| 12 | Vis |
Bulletin de Garantie
Cachet vendeur
Date et signature
No catalogue:
Nom:
Numéro de série:
......
La garantie pour la marchandise vendue n'exlut pas, ne limite pas ni ne suspend pas les droits de consommateur résultant de la caution.
- Nous garantissons le fonctionnement fiable du produit conforme aux conditions techniques et d'utilisation décrites dans le Mode d'Emploi.
Nous garantissons la marchandise pour 24 mois à compter de la date de l'achat inscrite dans le document présent. La garantie est valable sur tout le territoire de la République de Pologne et UE. Les adresses de services des pays particuliers sont disponibles sur la page www.dedra.pl. A défaut de service dans le pays donné, les obligations du garant sont réalisées par le service central. La réclamation devrait être déposée à l'écrit pendant la période de garantie - Le garant a le droit de choisir le moyen de satisafaire ses prétentions de garantie reconnues (réparation gratuite, échange du produit contre un produit nouveau ou désistement au contrat).
- La garantie comprend seulement les détériorations survenues pendant la durée de validitié de la garantie dont les causes résultent de l'objet vendu ou des irrégulartiés provoquées par une mauvaise technologie de réalisation
- Les défauts détectés pendant la période de garantie seront éliminés par DEDRA-EXIM, dans le délai convenu avec le client mais pas plus long que 14 jours ouvrables à compter de la date de livrer le produit au service. La durée de réclamation peut être prolongée dans le cas de nécessité d'apporter les pièces indispensables à la réparation de ce que le consommateur sera renseigné.
- Le produit réclamé devrait être livré dans le point de vente. Les conditions d'examiner la réclamation sont suivantes :
-présentation du Bulletin de Garantie dûment rempli
-présentation de la pièce de caisse avec la date de vente la même date se trouvant - livraison de l'appareil complet conformément au point „complétation" du Mode d'emploi.
- La garantie ne comprend pas les défauts à la suite de
- l'utilisation non conforme à l'application et les conseils du Mode d'Emploi
- la surcharge de l'appareil ayant pour l'effet la détérioration du moteur ou des éléments de la transmission mécanique sau alte elemente ale aparatului
-les réparations faites par les personnes non autorisées
-les modifications de constructions
-les détériorations à la suite du montage des pièces ou des accessoires impropres, de l'application des huiles ou des conservateurs inconvenants
-les détériorations à la suite du montage des pièces ou des accessoires impropres, de l'application des huiles ou des conservateurs inconvenants - La garantie ne comprend pas les pièces qui s'usent de façon naturelle pendant l'exploitation fusibles thermiques, brosses électro-graphite, courroies trapézoïdales, porte-outils, accumulateurs, équipements terminaux des appareils électriques (scies circulaires, forets, fraises etc).
- La plaque signalétique de l'appareil devrait être lisible. L'appareil réclamé doit être bien protégé contre les détériorations au cours du transport. Si c'est possible, livrer dans l'emballage original
Déclaration de l'Acheteur
Les conditions de garantie me sont connues ce que j'approuve par la signature de ma propre main:
