REU510X - Sonnette de portes HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonnette de portes vidéo 2 fils
Marque	Hager
Modèle	REU510X
Tension de service	22 ... 24 V=
Courant absorbé (veille)	env. 8 mA
Courant absorbé (fonctionnement)	max. 240 mA
Courant absorbé (chauffage caméra)	100 mA
Résolution caméra	500 x 582 px

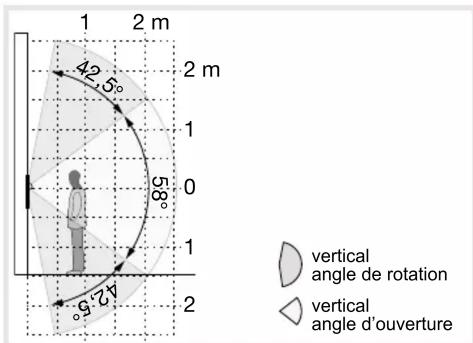

Angle d'ouverture caméra (horizontal/vertical)	82°/58°

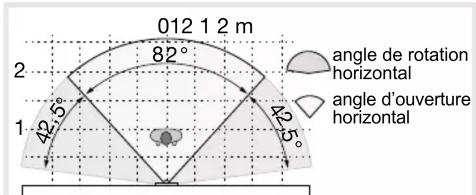

Angle de rotation caméra (horizontal/vertical)	42,5°
Température de service	-20 °C ... +55 °C
Indice de protection	IP44
Indice de résistance aux chocs	IK07
Hauteur de montage recommandée	1,5 m (centre de l'objectif)
Dimensions des touches (petite/moyenne/grande)	75,8 x 14,5 mm / 75,8 x 32,6 mm / 75,8 x 75,8 mm
Contact d'ouverture de porte	Libre de potentiel, max. 24 V/1 A
Durée de déverrouillage réglable	1 ... 10 s
Fonctions principales	Caméra couleur, éclairage nocturne IR, chauffage caméra à thermostat, haut-parleur et microphone protégés, volume et sensibilité réglables, éclairage LED des poussoirs, assignation automatique des poussoirs d'appel
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Installation et montage par un électricien qualifié uniquement, respect des normes TBTS
Pièces détachées et réparabilité	Modules de poussoirs d'appel, inserts porte-nom, habillage, etc. Remplaçables, voir notice
Informations générales	Non compatible avec les systèmes d'interphone d'autres fabricants. Utilisation en extérieur

FOIRE AUX QUESTIONS - REU510X HAGER

Comment installer la sonnette REU510X ?

L'installation doit être effectuée par un électricien qualifié. Respectez les normes TBTS. Montez l'appareil à environ 1,5 m de hauteur, raccordez la paire de fils bus aux bornes XX et l'ouvre-porte aux bornes TT. Consultez le schéma de raccordement dans la notice.

Comment régler le volume du haut-parleur ?

Utilisez les touches de réglage au dos de l'appareil : sélectionnez le menu LP (volume haut-parleur) et ajustez avec ▼/▲. Confirmez avec la touche de sélection.

Comment configurer un poussoir d'appel pour commande d'éclairage ?

Dans le menu Rb, appuyez sur le poussoir à configurer, puis sélectionnez l'adresse FF pour fonction éclairage. Confirmez avec la touche de sélection.

Que faire si la caméra ne donne pas d'image ?

Vérifiez l'orientation de la caméra (voir menu SC), assurez-vous que l'éclairage infrarouge est actif la nuit. Évitez le contre-jour. Si le problème persiste, consultez les codes d'erreur dans le menu EC.

Comment orienter la caméra ?

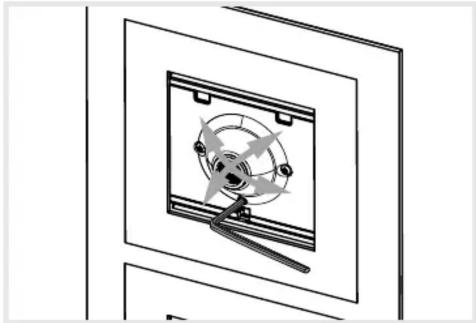

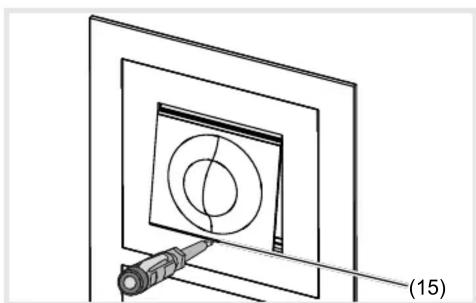

Déclipsez l'enjoliveur, desserrez la vis de fixation (clé Allen 1,5 mm), puis orientez la caméra horizontalement et verticalement (angle de rotation 42,5°). Refermez la vis après réglage.

Comment remplacer un module de poussoir d'appel ?

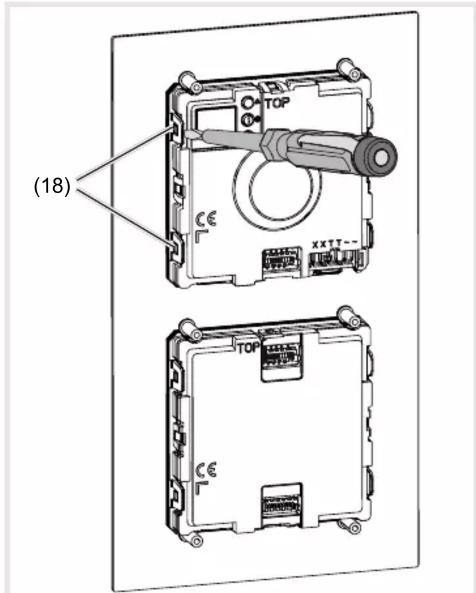

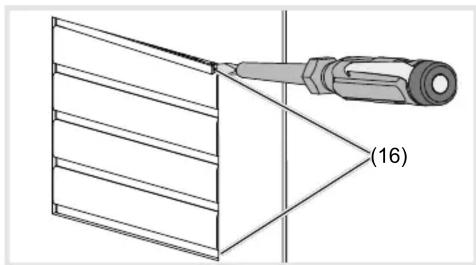

Démontez l'habillage avant, déverrouillez les taquets latéraux du support avec un tournevis, retirez l'ancien module et insérez le nouveau. Réalisez une assignation automatique dans le menu RR.

Comment effacer les codes d'erreur ?

Accédez au menu EC, puis sélectionnez ER (remise à zéro). Confirmez pour effacer la mémoire d'erreurs.

Quelle est la portée de l'éclairage infrarouge ?

L'éclairage infrarouge permet d'acquérir des images en noir et blanc jusqu'à environ 0,7 m la nuit. Pour des images couleur nocturnes, un éclairage au-dessus de la caméra est nécessaire.

Comment étiqueter les poussoirs d'appel ?

Appuyez sur un côté du poussoir, insérez un tournevis dans l'ouverture à levier (14) pour débloquer le couvercle. Retirez-le, insérez une étiquette résistante aux UV (petite : 12 mm, moyenne : 30 mm), puis remettez le couvercle.

Puis-je utiliser cette sonnette avec d'autres marques ?

Non, l'appareil n'est pas compatible avec les systèmes d'interphone d'autres fabricants. Il est conçu pour fonctionner avec les composants Hager du système 2 fils.

MODE D'EMPLOI REU510X HAGER

Module audio/vidéo combiné 2 fils

RE..510..

Lot de maintenance module vidéo 2 fils

Consignes de sécurité

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriens qualifiés, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays.

Veuillez observer les prescriptions et les normes en vigueur pour les circuits électriques TBTS lors de l'installation et de la pose des câbles.

Ce mode d'emploi fait partie intégrante du produit et doit être conservé par l'utilisateur final.

Composition de l'appareil

(1) (4) (5)(3) (6) (7)(2)

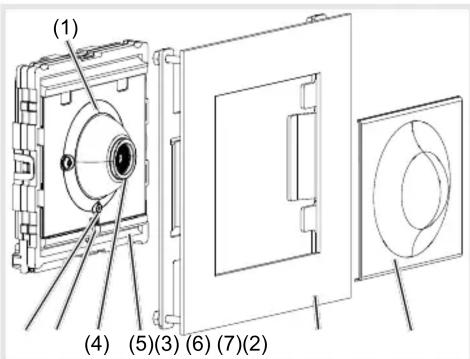

Image 1 : Face avant module vidéo

(1) (2) (3) (4) (5)

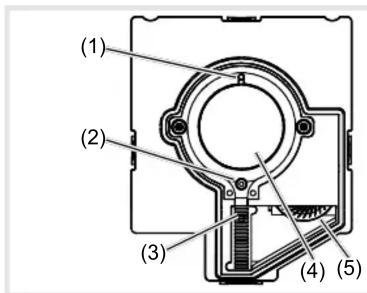

Image 2 : Face avant Insert vidéo

(1) Microphone
(2) Vis de fixation pour caméra (clé Allen fournie)
(3) Capteur de crépuscule pour rétro-éclairage des touches d'appel
(4) Caméra
(5) Ouvertures de haut-parleur rondes
(6) Support de module (selon la référence)
(7) Enjoliveur (uniquement sur les modules vidéo)

(8) (9) 8.8 TOP (10) (11) CE XXLT-- (12) (13)

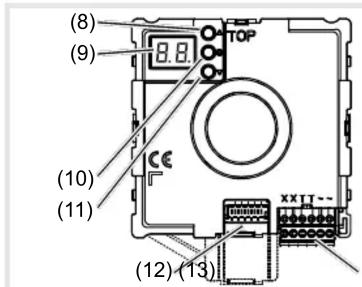

Image 3: Arrière

(8) Touche de réglage vers le haut ▲
(9) Affichage 7 segments
(10) Touche de sélection
(11) Touche de réglage vers le bas▼
(12) Raccordement pour câble de raccordement module
(13) Bornier de raccordement

Fonction

L'appareil fonctionne avec un système de bus à 2 fils et prend en charge la communication par le son et par l'image.

Cas d'usage typique

• pour le montage en saillie, à encastrer ou intégré
• non compatible avec les systèmes d'interphone d'autres fabricants
• adapté à une utilisation en extérieur

Caractéristiques du produit

• mise en service par une seule personne
• extensible avec des modules, par ex. poussoir d'appel
• poussoir d'appel avec tonalité d'acquittement (déconnectable)

- touche d'appel peut également être configurée pour commander l'éclairage ou l'ouverture de la porte, ou être laissée sans fonction

- luminosité à l'allumage réglable du rétro-éclairage du poussoir d'appel

- caméra couleur

- éclairage nocturne LED IR anti-éblouissant et discret

- chauffage de la caméra à thermostat pour une vision nette

- revêtement de la caméra résistant aux rayures

- haut-parleur et microphone protégés contre le vandalisme

- volume du haut-parleur et sensibilité du microphone réglables

- contact d'ouverture de porte réglable de 1 à 10 s

- ouverture de porte sans appel préalable réglable dans les installations à une porte

Fonctionnement des poussoirs d'appel

Des modules de poussoir d'appel sont raccordés à l'appareil.

Établir l'appel (sonner)

• Appuyer sur le poussoir d'appel assigné à la personne souhaitée.
  Si cette fonction est configurée, l'actionnement du poussoir d'appel est confirmé par une tonalité d'acquittement. Les stations internes concernées sont appelées.

Allumer la lumière

Un poussoir d'appel est configuré et marqué pour la commande de l'éclairage.

• Appuyer sur le poussoir d'appel dédié à l'éclairage.
  Si cette fonction est configurée, l'actionnement du poussoir d'appel est confirmé par une tonalité d'acquittement. Le contact lumière d'une alimentation de ligne se ferme pendant la durée prédéfinie.

Étiqueter les poussoirs d'appel

• Appuyer sur le poussoir d'appel sur un côté. Sur le côté opposé, l'ouverture à levier (14) devient accessible avec un tournevis.
• Introduire le tournevis dans l'ouverture à levier (14) et débloquer (image 4).
• Retirer le couvercle avec la plaque de porte-nom.

(14)

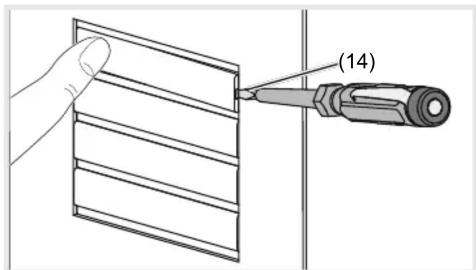

Image 4 : Retrait de l'habillage du porte-nom

(14) Ouverture à levier

• Inscrire l'information souhaitée sur l'insert du porte-nom.
• Placer l'insert de porte-nom ou une étiquette préparée dans le couvercle.
• Apposer le couvercle.

Ne pas utiliser de papier pour le porte-nom, car l'humidité et la lumière UV endommageraient le papier et l'inscription.
Pour le marquage, il convient d'utiliser une feuille résistante aux rayons UV avec inscription imprimée au laser ainsi que des appareils de marquage pour les étiquettes :

- petites touches - 12 mm

- touches moyennes - 30 mm

Les instructions complètes sur le marquage sont disponible sur le site Internet.

Platines de rue avec affichage d'état

Affi-chage	Cause	Fonction/durée de l’éclairage
	Appel d’un correspondant.	S’éteint après 90 s si l’appel n’est pas accepté ou si aucune autre action n’est réalisée sur la platine de rue.
	Un correspondant accepte l’appel de platine de rue.	s’éteint, reste allumé tant que la liaison de communication est maintenue, 3 min maximum.
	La porte est déverrouillée.	Appel perdu :Le symbole s’éteint et s’allume pendant la durée de déverrouillage prédéfinie sur la platine de rue. Appel accepté :Outre s’allume pendant la durée de déverrouillage prédéfinie sur la platine de rue. s’éteint env. 5 s après le symbole.

Tableau 1 : Affichages d'état du platine de rue

Informations destinées aux électriciens

Montage et raccordement électrique

DANGER!

Choc électrique en cas de contact avec les pièces sous tension dans l'environnement de l'installation !

Un choc électrique peut entraîner la mort !

Déconnecter tous les disjoncteurs correspondants avant l'intervention sur l'appareil ou la charge. Recouvrir les pièces voisines restées sous tension

Lors de l'installation de systèmes de communication de porte, il convient de respecter les dispositions de sécurité générales applicables aux équipements de télécommunication selon VDE 0800 :

• Guidage séparé des lignes de réseau et des lignes de communication de porte en respectant une distance minimale de 10 cm
• Barrettes de séparation entre les lignes de réseau et de communication de porte dans des goulottes utilisées conjointement
• Utilisation de câbles de télécommunication courants, par ex. J-Y (St) Y d'un diamètre de 0,8 mm

Câbles bus

• J-Y(ST)Y ou A-2Y(L)2Y
  Utiliser une paire de fi ls torsadés. Recommandation : blanc / jaune

- CAT

Utiliser une paire de fi ls torsadés. Recommandation : orange / blanc

Évitez les dysfonctionnements !

La fréquence porteuse vidéo de 13 MHz utilisée pour les systèmes d'interphonie vidéo 2 fi ls peut provoquer des interférences lors du fonctionnement avec d'autres appareils, tels que des radios, des routeurs et des appareils WLAN.

• Utiliser exclusivement les qualités de câble blindé recommandées dans cette notice.
• Respecter impérativement les réglementations en vigueur lors de la planifi cation et de l'installation.
• Effectuer la pose des câbles, le câblage des appareils et en particulier le blindage et la mise à la terre comme décrit ci-après.

Montage de l'appareil

Pour les personnes de taille moyenne, il est conseillé de monter l'appareil à une hauteur d'environ 1,5 m (centre de l'objectif de caméra).

Le montage de l'appareil dépend du produit dans lequel il est intégré (voir instructions de montage sur site, par ex. platine de rue, plaque de recouvrement, etc.).

Raccordement de l'appareil

Les câbles de raccordement et les stations internes sont raccordés à l'alimentation de ligne conformément aux longueurs de câble et amortissement maximum (voir l'alimentation de ligne dans le mode d'emploi).

• Positionner les éléments prémontés (platine de rue, plaque de recouvrement, etc.) avec une ligne de vie et des outils dans la position d'installation si nécessaire (voir les instructions de montage correspondantes).
• Raccourcir au besoin le câble de raccordement de la platine et dénuder les fi ls nécessaires.

• Tirer le bornier de raccordement (13) de l'appareil vers le bas.

• Raccorder la paire du câble bus à 2 fi ls à la borne XX du bornier de raccordement (image 5).

• Le cas échéant, raccorder le câble d'ouverture de porte à la borne TT du bornier de raccordement (image 5 et 6).

Ou :

- Pour une installation protégée contre la manipulation, raccorder l'ouvre-porte à □ l'alimentation de ligne (image 7).

De câble d'alimentation de l'ouvre-porte ne doit pas passer par la platine de rue afi n d'assurer la protection contre la manipulation.

- Raccorder le câble d'alimentation 12 V pour le rétro-éclairage des touches d'appel et le chauffage de la caméra du transformateur de réseau aux bornes \~\~ du bornier de raccordement (image 5 ... 7).

XX T T ~ (13)

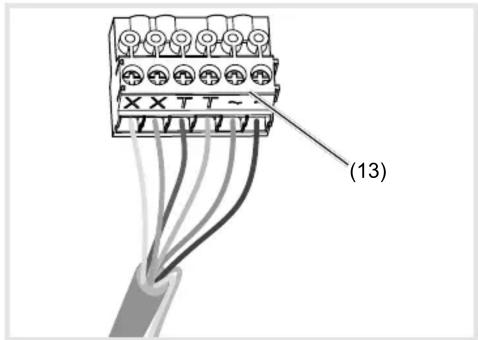

Image 5 : Bornier de raccordement câblé

• Raccorder le connecteur du câble de raccordement du module au prochain module de poussoir d'appel de l'appareil.
• Enfi cher le bornier de raccordement sur l'appareil.
• Enclencher le module dans le logement à enclenchement à l'arrière d'une platine de rue, par exemple, et le visser.
• Fermer la station

Symboles de commutation et éléments des schémas électriques

Alimentation de ligne rail DIN

Transformateur réseau

Ouvre-porte

Platine de rue vidéo

Paire de fi ls torsadés pour appareils 2 fi ls (recommandation : paire de fi ls blanc / jaune)

Paire de fi ls non torsadés, par ex. pour l'ouvre-porte

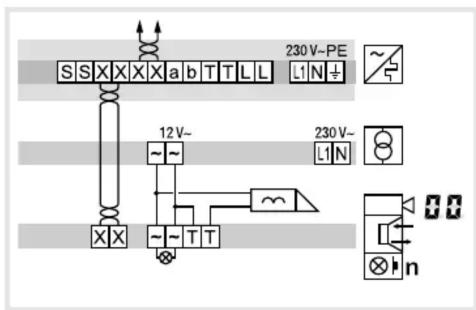

230V-PE SSXXa b TLL L1 N 12V~ 230V- L1 N XX TT n

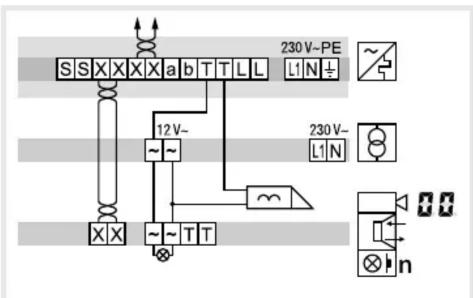

Image 6 : Raccordement de l'ouvre-porte à la platine de rue

SSXXa b T T L L 12 V~ XX ~~ TT 230 V-PE L1 N 230 V- L1 N n

Image 7 : Raccordement de la platine de rue vidéo à l'ouvre-porte protégé contre la manipulation

Si des dysfonctionnements surviennent dans les installations de télécommunication, dans les services de radiocommunication ou dans d'autres installations lors de l'exploitation de systèmes d'interphonie vidéo existants, des mesures de blindage et de mise à la terre des câbles ainsi que des mesures de fi Itrage doivent être mises en œuvre.

• Pour ce faire, connecter tous les fi ls de continuité des câbles en étoile à l'aide d'une borne.
• Dans le sous-ensemble, raccorder tous les fi ls de continuité au rail PE.

Appeler et modifi er les paramètres du système

Au dos de l'appareil se trouvent 3 boutons-poussoirs de commande et un affi chage 2 chiffres à 7 segments (images 3, 8 ... 11).

- Appuyer sur la touche▼ / ▲

L'appareil se met en mode réglage. La première entrée de menu s'affi che.

D a direction de lecture de l'affi chage à 7 segments change de 180°, en fonction de la touche ▼ / ▲ actionné au début.

• Avec ▼ / △ sélectionner l'entrée de menu souhaitée (image 9).
• AvecO, confirmer la sélection.
  D'affi chage à 7 segments s'éteint si aucune touche n'est actionnée pendant 5 secondes. Les réglages sont acceptés. L'appareil revient en fonctionnement normal.

Réglage des valeurs

L'entrée de menu à paramétrer est confi rmée et clignote en alternance avec la valeur de réglage.

- Appuyer sur la touche▼ / ▲

Brève pression sur la touche: modifi cation de la valeur d'un pas.

Pression longue sur la touche : permet de parcourir les valeurs. Une fois que la touche est relâchée, le défi lement s'arrête.

- Confi rmer la valeur paramétrée avec

L'appareil mémorise le réglage et revient à l'entrée de menu précédente.

Assignation automatique des poussoirs d'appel

L'assignation automatique des poussoirs d'appel assigne les poussoirs d'appel aux connecteurs situés au dos de la façon suivante. L'assignation, par ex. pour les platines de rue, est effectuée de haut en bas et, en présence de deux rangées de platines de rue, dans le sens inverse aux aiguilles d'une montre vers le haut à droite, automatiquement (image 8).

L'entrée de menu est sélectionnée. Aignote en alternance avec l'entrée pour annuler.

• Avec ▼ / △ sélectionner l'entrée pour l'assignation automatique.
• AvecO, confirmer.
  L'affi chage clignote pendant l'assignation. Ensuite, l'affi chage revient à l'entrée de menu précédente RR.

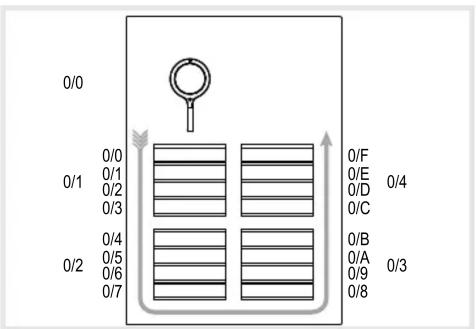

Image 8 : Adresse de module et assignation automatique des poussoirs d'appel

Paramétrage d'une adresse de poussoir d'appel/ fonction unique

L'entrée de menu RAdresse de poussoir d'appel/fonction unique est sélectionnée et clignote.

• Appuyer sur le poussoir d'appel à configurer. L'entrée de menu Rb clignote en alternance avec l'adresse/fonction actuelle.
• Avec / sélectionner l'adresse ... ou FF fonction souhaitée pour interrupteur d'éclairage, pour ouvre-porte ou -pour aucune fonction.
• Confirmer l'adresse/fonction paramétrée avec.

L'appareil mémorise le réglage et revient à l'entrée de menu Rb précédente.

∇/Δ

Rb Adresse/fonction de poussoir d'ap- pel unique RR Assignation auto- matique des poussoirs d'appel Lo Haut-parleur de porte Volume LP Sensibilité du microphone LP Volume du signal sonore de fonctionnement Cd Temps de déver- rouillage de l'ou- vre-porte Cn Fonction de l'ouvre-porte SR Réglage de l'adresse de porte SC Caméra disponible SL Paramétrage du rétro-éclairage- des poussoirs d'appel (luminosité à l'allumage) EC Affichage des codes d'erreur (capacité d' enre- gistrement max. 5) ER Remise à zéro des codes d'erreur FR Réglages d'usine OC Appel multiple ou appel simple

1) Fonction d'ouvre-porte sans appel de platine de rue possible uniquement dans les installations à une porte
2) OC « One Call », à partir de la version logicielle 2.0

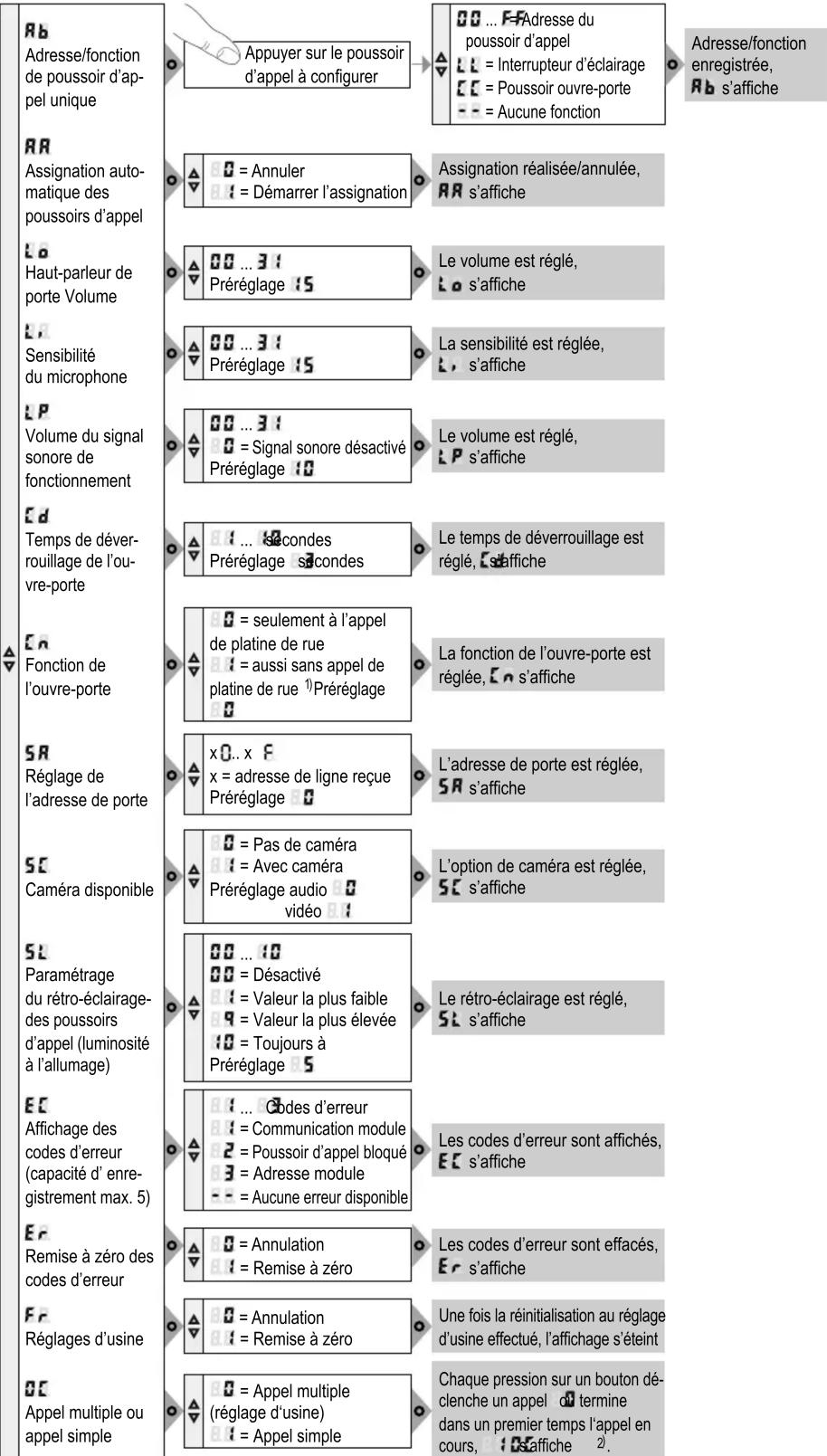

Image 9 : Aperçu des paramètres système

Affichage des codes d'erreur enregistrés

Les erreurs qui surviennent pendant le fonctionnement de l'appareil et des modules de poussoir d'appel sont enregistrées dans la mémoire d'erreurs du module de l'appareil à des fins de diagnostic.

- À l'aide de touche ▼ et △, sélectionner l'entrée de menu E puis confirmer avec ○

Si aucun code d'erreur n'est disponible, -s'affiche pendant 2 secondes, puis Éa nouveau.

Si des codes d'erreur sont enregistrés, Edignote suivi de l'adresse de module et du code d'erreur.

• Appuyer sur la touche ▼ / △, afin d'appeler d'autres codes d'erreur le cas échéant.
• Appuyer sur la touche pour revenir à l'entrée de menu EC

Code d'erreur	Cause de l'erreur Mesures de correction
	Erreur de communication entre l'appareil et le module de poussoir d'appel. Après la 3e occurrence de l'erreur, une remise à zéro du système s'effectue automatiquement et le code d'erreur est généré.	Si l'erreur persiste, le module de poussoirs d'appel doit être remplacé.
	Touche d'appel bloqué Vérifier le module de poussoir d'appel. En cas de défaut, remplacer et procéder à l'assignation.
	L'écriture de l'adresse du poussoir d'appel dans le module de poussoirs d'appel a échoué.	Si l'erreur persiste, le module de poussoirs d'appel doit être remplacé et l'assignation rééfectuée.

Tableau 2 : Codes d'erreur et mesures de correction

Dorsque 5 codes d'erreur sont enregistrés, la mémoire doit être effacée afin que de nouveaux codes d'erreur puissent être enregistrés. Des codes d'erreur identiques ne sont enregistrés qu'une fois.

Appel multiple/Appel simple

Appel multiple, valeur (réglage d'usine) : Chaque pression sur un bouton de la page déclenche un appel. Ces appels peuvent être acceptés successivement.

Appel simple, valeur : Une pression sur un bouton de la page déclenche un appel. Chaque pression ultérieure sur un bouton termine l'appel précédent et lance le nouvel appel. Un seul appel peut être en attente dans le système.

Pour les installations avec RTQ52xx, TJA510N, TJA470 ou plusieurs platines de rue, il est impératif d'utiliser l'appel multiple.

Orientation de la caméra

La caméra est orientable afin de pouvoir adapter l'image caméra aux conditions du site (images 10 et 14).

La platine de rue est installée.

- Pour les platines de rue équipées d'un module vidéo, déverrouiller avec précaution l'enjoliveur à l'ouverture de démontage (15) avec un tournevis et le retirer.

Image 10 : Module vidéo, décmontage de l'enjoliveur

(15) Ouverture de démontage

• Dévisser la vis de fi xation (2) de la caméra à l'aide de la clé Allen 1,5 mm fournie (image 11 ou 12).
• Appeler une station interne vidéo depuis la platine de rue, à l'aide des poussoir d'appel.

Image 11 : Orientation du module vidéo

Image 12 : Orientation de l'insert vidéo de la caméra

● Orientation de la caméra (images 13/14).
La zone de l'entrée est bien visible sur l'écran vidéo de la station interne.
- Fixer à nouveau la caméra à l'aide de la vis (2).
Choisir l'emplacement de montage de façon à éviter l'incidence directe des rayons du soleil et le contre-jour, et veiller à ce qu'aucune lumière vive ou autre source de lumière ne perturbe la caméra.
Les arrière-plans très lumineux, les contrastes très prononcés ou les refl ets altèrent la qualité de l'image.
L'éclairage infrarouge du champ visuel permet d'acquérir des images en noir et blanc de nuit avec une portée d'environ 0,7 m. Si l'entrée dispose d'un éclairage situé au-dessus de la caméra, il sera possible d'acquérir des images en couleur de nuit.
Choisir l'emplacement de montage de façon à éviter l'incidence directe des rayons du soleil et le contre-jour, et veiller à ce qu'aucune lumière vive ou autre source de lumière ne perturbe la caméra. Les arrière-plans très lumineux, les contrastes très prononcés ou les refl ets altèrent la qualité de l'image. L'éclairage infrarouge du champ visuel permet d'acquérir des images en noir et blanc de nuit avec une portée d'environ 0,7 m. Si l'entrée dispose d'un éclairage situé au-dessus de la caméra, il sera possible d'acquérir des images en couleur de nuit.

1 2 m 42,5° 58° 9,6° vertical angle de rotation vertical angle d'ouverture

Image 13 : Orientation verticale de la caméra

012 1 2 m 82° angle de rotation horizontal 42.5° 1 2 42.5° angle d'ouverture horizontal

Image 14 : Orientation verticale de la caméra

Démonter l'habillage du module de poussoirs d'appel

Lors du nettoyage ou du remplacement, l'habillage du module de poussoirs d'appel peut être démonté par l'avant.

- Faire levier vers l'avant avec le tournevis sur les bandes de recouvrement (16) en haut et en bas et les retirer (image 15).

(16)

Image 15 : Retrait des bandes de recouvrement

(16) Bande de recouvrement

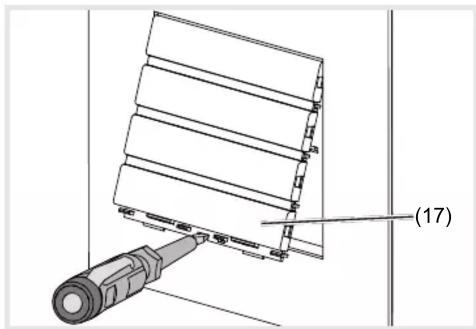

- Lever légèrement la partie supérieure du module de poussoir d'appel à l'aide du tournevis inséré dans l'ouverture à levier et la mener vers l'avant (image 16).

Image 16 : Démontage de l'habillage du module de poussoirs d'appel

(17) Habillage du module de poussoirs d'appel

Des habillages défectueux ne peuvent être remplacés que par un habillage comportant le même nombre des touches.

- Retirer le module à remplacer et monter le nouveau module en suivant la séquence inverse.

Remplacement du module/d'insert

La platine de rue est ouverte et activée.

• Retirer le bornier de raccordement (13) de l'appareil.
• Retirer le connecteur des câble de raccordement du module à changer.
• Desserrer les vis/écrous des supports de module mécaniques et retirer le support du module (voir les instructions de montage sur site, par ex. la platine de rue, la plaque de recouvrement, etc.) Un module vidéo peut être retiré.
• Pour démonter le module de poussoirs d'appel, débloquer les taquets d'arrêt latéraux (18) du support du module en faisant levier avec précaution à l'aide d'un tournevis (image 17).

(18) TOP CE XXTT--

Image 17 : Déblocage du module

(18) Taquets d'arrêt du support du module
Le module se dégage après le retrait des deux taquets de leur ancrage.
- Retirer le module à remplacer et monter le nouveau module en suivant la séquence inverse.
Une nouvelle assignation de l'appareil est nécessaire au fonctionnement de la platine de rue.

Annexes

Caractéristiques techniques

Tension de service 22 ... 24 V=

Courant absorbé par la caméra (en veille) ca. 8 mA

Courant absorbé par la caméra (en fonctionnement)

Courant absorbé par le chauffage de la caméra (en fonctionnement)

Courant rétro-éclairage porte-nom par module de poussoirs d'appel

max. 240 mA

100 mA

Réglage du menu	Rétro-éclairage activé	Rétro-éclairage désactivé
0	Arrêt permanent
1	≈ 750 lx	≈ 1600 lx
2	.	.
3	.	.
4	.	.
5	.	.
6	.	.
7	.	.
8	.	.
9	≈ 60 lx	≈ 110 lx
10	Fonctionnement permanent

Tableau 3 : Rétro-éclairage à LED à luminosité réglable

Contact d'ouverture de porte T/T
libre de potentiel	max. 24 V/1 A
Durée de déverrouillage ouvre-porte	1 ... 10 s
Angle d'ouverture de la caméra horiz./vertical	82°/58°
Angle d'ouverture angle de rotation de la caméra horizontal/vertical	42,5°
Résolution de la caméra	500 x 582 px
Hauteur de montage recommandée pour la caméra	1,5 m
Vis de fi xation à six pans 1,5 mm de la caméra	M2 x 10mm
Indice de protection	IP44
Indice de protection (degré de résistance aux chocs)	IK07
Humidité relative 0 ... 65 % (aucune condensation)
Température de service	-20 °C ... +55 °C
Température d'allumage du chauffage de la caméra	env. 20°C
Température de stockage/de transport	-30°C ... +80°C
Bornes de raccordement pour diamètre de conducteur	0,5 ... 0,8 mm
Dimensions :
Petite touche du poussoir d'appel	75,8 x 14,5 mm
Petit porte-nom	72,1 x 12 mm
Épaisseur de l'insert porte-nom (petit)	max. 0,5 mm
Touche du poussoir d'appel moyen	75,8 x 32,6 mm
Porte-nom moyen	72,1 x 30,1 mm
Épaisseur de l'insert porte-nom moyen	max. 0,5 mm
Grand touche du poussoir d'appel	75,8 x 75,8 mm
Grand porte-nom	72,1 x 66,3 mm
Épaisseur de l'insert porte-nom (grand)	max. 0,3 mm
