ScopiX IV OX9104 - équipements de mesure METRIX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Oscilloscope numérique à voies isolées
Modèle	ScopiX IV OX9104
Marque	Metrix (Chauvin Arnoux)
Nombre de voies	4 voies isolées
Bande passante	100 MHz
Taux d’échantillonnage	2,5 GS/s
Affichage	Écran tactile couleur TFT 7 pouces (800 x 480) avec stylet
Modes de fonctionnement	Oscilloscope, Multimètre, Enregistreur (Logger), Analyseur d’harmoniques, Analyse de bus
Alimentation	Batterie Li-Ion 10,8 V (6,9 Ah) + adaptateur secteur PA40W-2
Dimensions	Environ 265 x 190 x 60 mm
Poids	Environ 2,5 kg
Sécurité	Catégorie de mesure CAT III 600 V, isolation double
Accessoires Probix	Sondes et capteurs intelligents reconnus automatiquement
Mémoire interne	512 Mo disponibles
Stockage externe	Carte microSD (capacité >= 8 Go incluse)
Interfaces	USB B, Ethernet RJ45, WiFi (désactivé par défaut)
Logiciel PC	SX-METRO/P pour pilotage et analyse
Fonctions mathématiques	Addition, soustraction, multiplication, division, FFT, sin, cos, exp, log
Analyse de bus	ARINC 429, AS-I, CAN, DALI, Ethernet, FlexRay, KNX, LIN, MIL-STD-1553, Profibus, RS232, RS485, USB
Nettoyage	Chiffon doux sec ; ne pas utiliser de solvants

FOIRE AUX QUESTIONS - ScopiX IV OX9104 METRIX

Comment charger la batterie du ScopiX IV ?

Avant la première utilisation, chargez complètement la batterie Li-Ion à l’aide du bloc secteur PA40W-2 fourni. La charge s’effectue entre 0 et 45 °C. Un témoin LED sur le chargeur est orange pendant la charge et vert en fin de charge. Le temps de charge est d’environ 5 heures.

Puis-je utiliser l’instrument pendant la charge ?

Oui, l’instrument peut fonctionner normalement tout en étant branché au chargeur. La batterie se rechargera même pendant l’utilisation.

Comment connecter une sonde Probix ?

Branchez la sonde Probix directement sur le bornier Probix de la face avant. La sonde est automatiquement reconnue : l’échelle, l’unité et un message de sécurité sont affichés. La couleur de la trace est associée à la sonde via une collerette interchangeable.

Comment passer en mode Multimètre ?

Depuis l’écran d’accueil, appuyez sur la touche HOME du clavier, puis sélectionnez l’icône Multimètre. Vous pouvez alors mesurer des tensions, résistances, capacités, continuité et températures selon les accessoires Probix connectés.

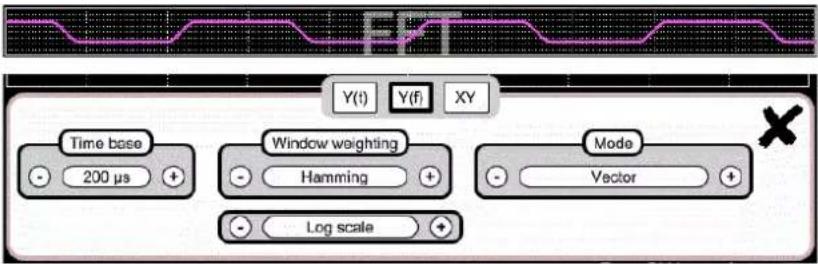

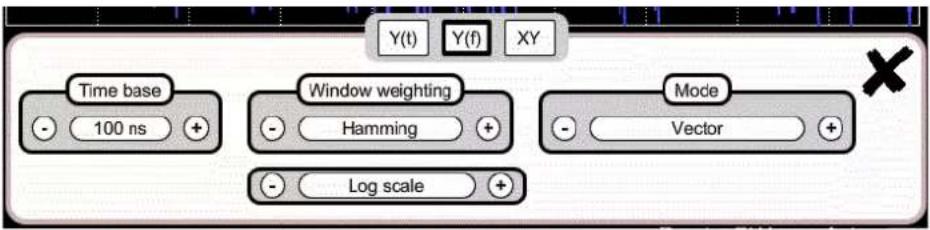

Comment réaliser une analyse FFT ?

En mode Oscilloscope, appuyez sur la zone Horizontal de l’écran et choisissez l’onglet Y(f) FFT. Sélectionnez la fenêtre de pondération (Hamming, Hanning, etc.) et l’échelle (linéaire ou logarithmique). La FFT est calculée sur 2500 points.

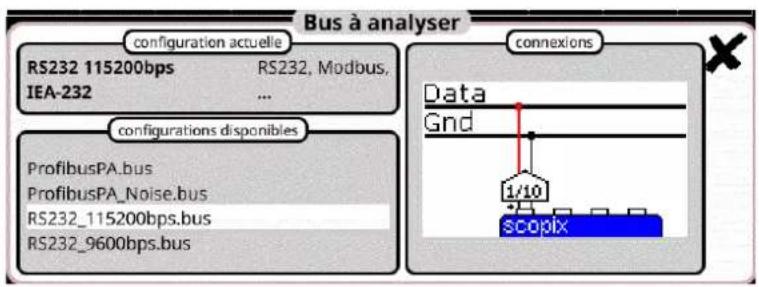

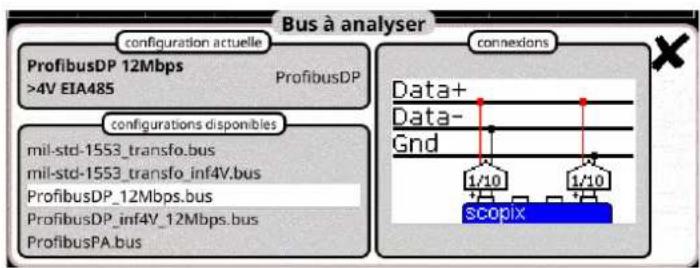

Comment analyser un bus de communication ?

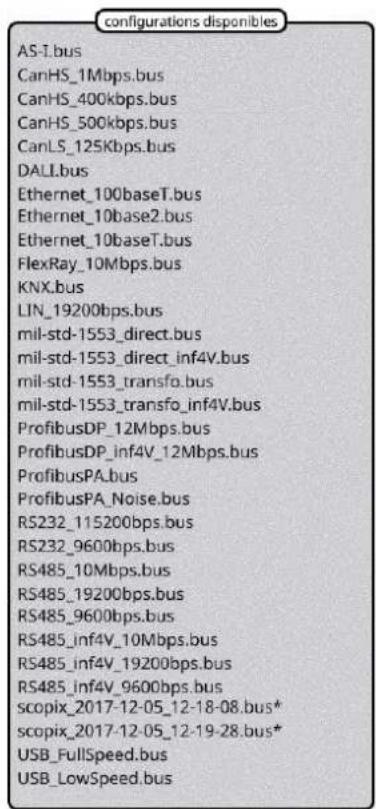

Depuis l’écran d’accueil, appuyez sur HOME puis sélectionnez l’icône Bus. Choisissez le type de bus parmi les configurations prédéfinies (par ex. CAN, RS232, Profibus). Suivez le schéma de connexion affiché pour brancher les sondes, puis lancez l’analyse. Les résultats sont comparés aux tolnérances de la norme.

Que faire si l’écran tactile ne répond pas correctement ?

Vous pouvez recalibrer l’écran tactile. Depuis l’écran d’accueil, appuyez sur la touche Plein écran du clavier pour lancer la calibration. Suivez les instructions affichées en pointant le stylet sur les cibles.

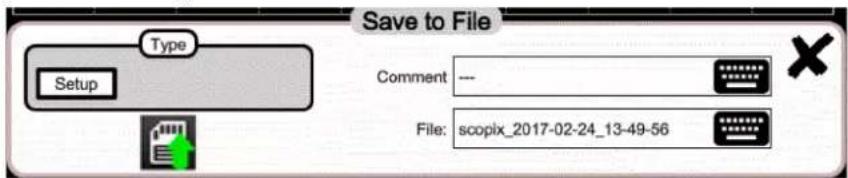

Comment enregistrer des données sur la carte microSD ?

Insérez la carte microSD dans le logement prévu sur le flanc droit de l’instrument. Par défaut, les fichiers sont enregistrés en mémoire interne ; pour utiliser la carte, sélectionnez-la comme support dans les paramètres de sauvegarde. Les captures d’écran, les configurations et les traces y sont stockées dans des dossiers dédiés.

Comment nettoyer l’instrument ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier et l’écran. N’utilisez jamais de solvants, de produits abrasifs ou de liquides. Veillez à déconnecter toute sonde avant le nettoyage.

Quelle est la catégorie de mesure de l’instrument ?

Le ScopiX IV OX9104 est certifié CAT III 600 V par rapport à la terre. Cela permet de mesurer sur des installations intérieures, des tableaux de distribution et des appareils fixes. Les voies sont isolées entre elles et par rapport à la terre.

MODE D'EMPLOI ScopiX IV OX9104 METRIX

• 60 MHz, 2 voies isolées
• 100 MHz, 2 voies isolées
• 100 MHz, 4 voies isolées
• 300 MHz, 4 voies isolées
• 300 MHz, 2 voies isolées

Vous venez d'acquérir un oscilloscope numérique à voies isolées de la gamme ScopiX IV, nous vous remercions de votre confiance.

Pour obtenir le meilleur service de votre instrument :

- lisez attentivement cette notice de fonctionnement,

- respectez les précautions d'emploi.

	ATTENTION, risque de DANGER ! L'opérateur doit consulter la présente notice à chaque fois que ce symbole de danger est rencontré.		Dans l'Union Européenne, ce produit fait l'objet d'un tri sélectif des déchets pour le recyclage des matériels électriques et électroniques conformément à la Directive DEEE 2002/96/EC: ce matériel ne doit pas être traité comme déchet ménager. Les piles et les accumulateurs usagés ne doivent pas être traités comme des déchets ménagers. Rapportez-les au point de collecte approprié pour le recyclage.
	Usage en intérieur
	Instrument entièrement protégé par isolation double		Borne de terre
	Chauvin Arnoux a étudié cet instrument dans le cadre d'une démarche globale d'Eco-Conception. L'analyse du cycle de vie a permis de maîtriser et d'optimiser les effets de ce produit sur l'environnement. Le produit répond plus précisément à des objectifs de recyclage et de valorisation supérieurs à ceux de la réglementation.		Risque de chocs électriques: instructions de connexion et déconnexion des entrées.Toujours connecter les sondes ou adaptateurs à l'instrument avant leur connexion aux points de mesure. Toujours déconnecter les sondes ou cordons des points de mesure avant leur déconnexion de l'instrument. Ces instructions sont applicables avant nettoyage de l'instrument et avant ouverture de la trappe d'accès aux batteries et aux sorties de calibration des sondes.
	Le produit est déclaré recyclable suite à une analyse du cycle de vie conformément à la norme ISO14040.
	Le marquage CE indique la conformité aux directives européennes, notamment DBT et CEM.		Application ou retrait non autorisé sur les conducteurs nus sous tension dangereuse. Capteur de courant type B selon EN 61010-2-032.

Définition des catégories de mesure :

La catégorie de mesure IV correspond aux mesurages réalisés à la source de l'installation basse tension.

Exemple : arrivée d'énergie, compteurs et dispositifs de protection.

La catégorie de mesure III correspond aux mesurages réalisés dans l'installation du bâtiment.

Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels fixes.

La catégorie de mesure II correspond aux mesurages réalisés sur les circuits directement branchés à l'installation basse tension.

Exemple : alimentation d'appareils électrodomestiques et d'outillage portable.

PRÉCAUTIONS D'EMPLOIS

Cet instrument et ses accessoires sont conformes aux normes de sécurité EN 61010-1, EN 61010-031 et EN 61010-2-032 pour des tensions dépendantes des accessoires (600 V CAT III par rapport à la terre quel que soit l'accessoire) à une altitude inférieure à 2 000 m et en intérieur, avec un degré de pollution ≤ 2.

Le non-respect des consignes de sécurité peut entraîner un risque de choc électrique, de feu, d'explosion, de destruction de l'instrument et des installations.

• L'opérateur et/ou l'autorité responsable doit lire attentivement et avoir une bonne compréhension des différentes précautions d'emploi. Une bonne connaissance et une pleine conscience des risques des dangers électriques est indispensable pour toute utilisation de cet instrument.
• Si vous utilisez cet instrument d'une façon qui n'est pas spécifiée, la protection qu'il assure peut-être compromise, vous mettant par conséquent en danger.
• N'utilisez pas l'instrument sur des réseaux de tensions ou de catégories supérieures à celles mentionnées.
• N'utilisez pas l'instrument s'il semble endommagé, incomplet ou mal fermé.
• Avant chaque utilisation, vérifiez le bon état des isolants des cordons, boîtier et accessoires. Tout élément dont l'isolant est détérioré (même partiellement) doit être consigné pour réparation ou pour mise au rebut.
• Utilisez spécifiquement les cordons et accessoires fournis. L'utilisation de cordons (ou accessoires) de tension ou catégorie inférieures réduit la tension ou catégorie de l'ensemble instrument + cordons (ou accessoires) à celle des cordons (ou accessoires).
• Utilisez systématiquement des protections individuelles de sécurité.
• Lors de la manipulation des cordons, des pointes de touche, et des pinces crocodile, ne placez pas les doigts au-delà de la garde physique.
• Toute procédure de dépannage ou de vérification métrologique doit être effectuée par du personnel compétent et agréé.

TABLE DES MATIÈRES

1. GÉNÉRALITÉS....5

1.1. Introduction...... 5

1.2. Etat de livraison.... 5

1.2.1. Déballage, Ré-emballage 5

1.2.2. Fourniture 5

1.3. Accessoires 6

1.3.1. Accessoires de mesure (courant, tension, température)....6

1.3.2. Autres accessoires .... 7

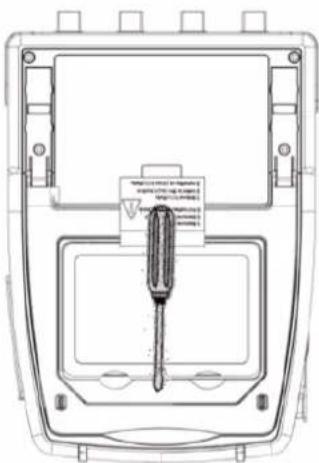

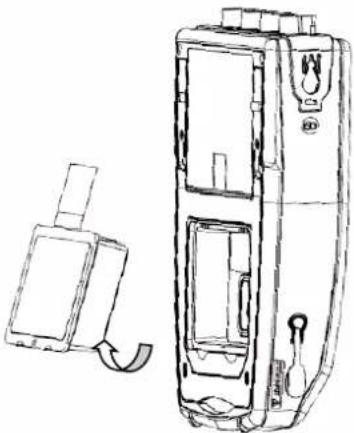

1.4. Batterie et Alimentation 7

1.4.1. Technologie LITHIUM-ION 8

1.4.2. Charge de la batterie....8

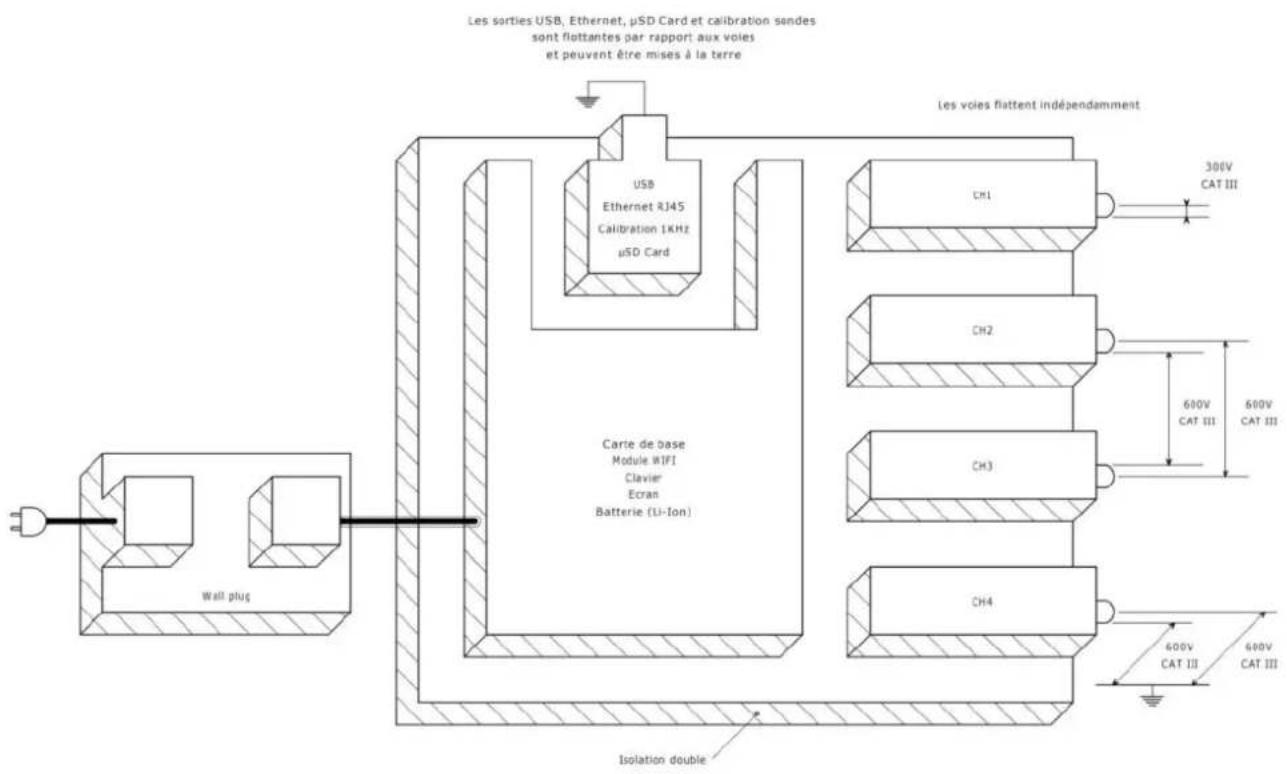

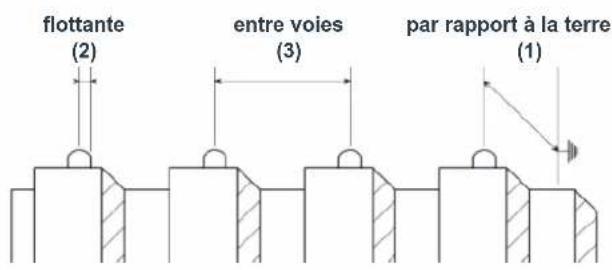

1.5. Isolation des voies ...... 9

1.6. Accessoires Probix 10

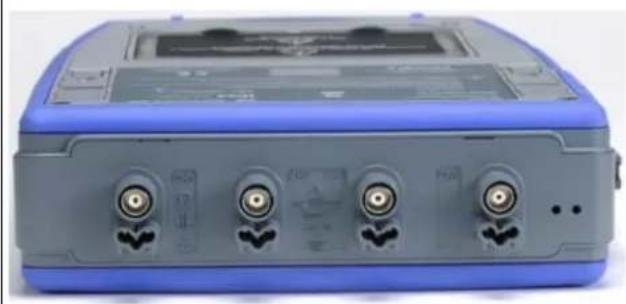

1.6.1. Concept Probix.... 10

1.6.2. Mesures rapides sans erreur.... 10

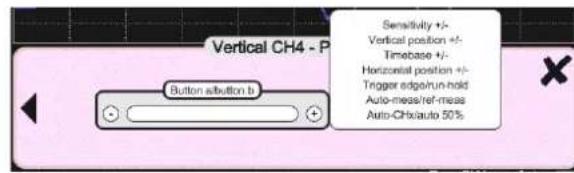

1.6.3. Echelle Auto 11

1.6.4. Message de sécurité 11

1.6.5. Alimentation des accessoires .... 11

2. DESCRIPTION DE L'INSTRUMENT....12

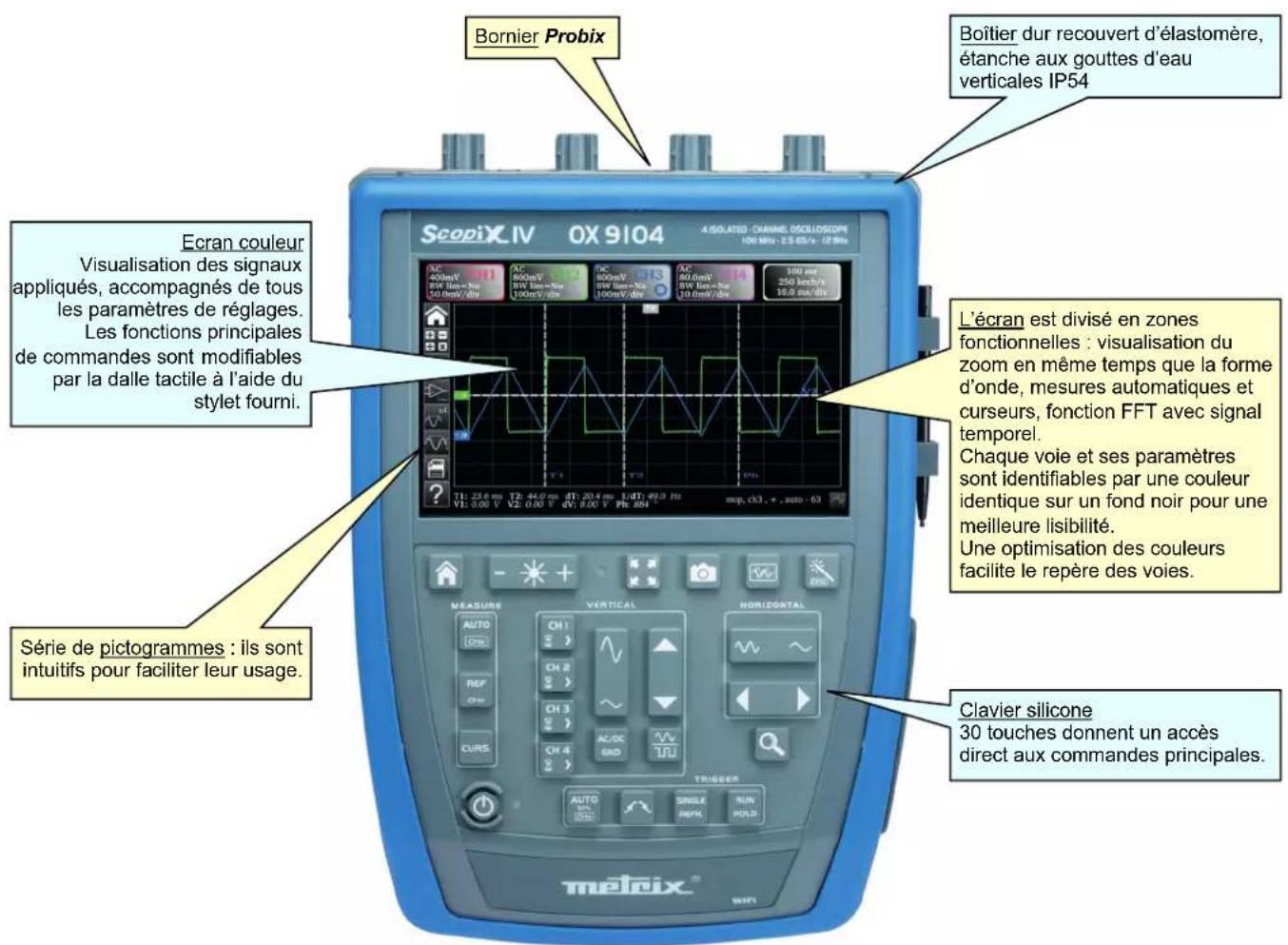

2.1. Face avant.... 12

2.2. Face arrière 12

2.3. Ecran tactile et stylet.... 13

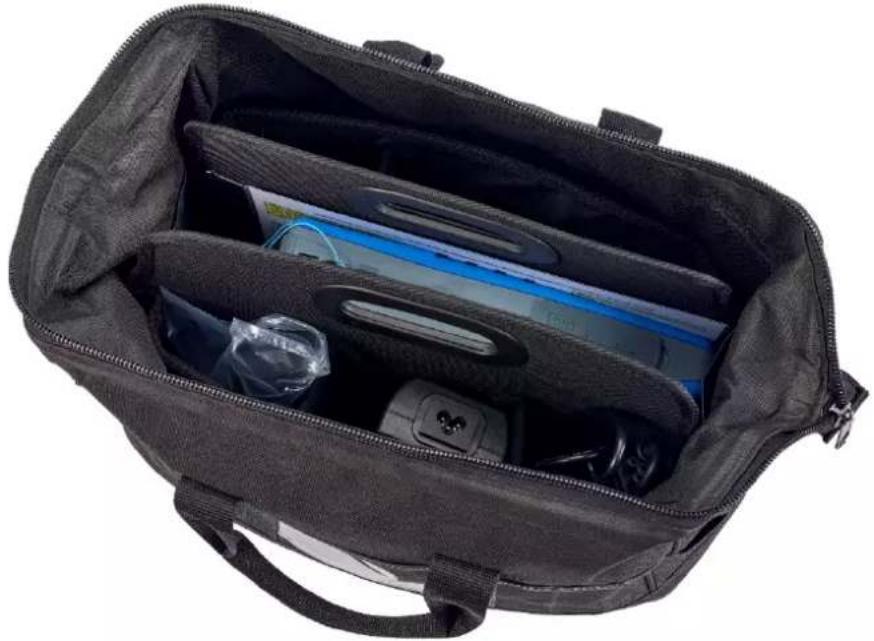

2.4. Accessoires 14

2.5. Interfaces de communication.... 16

3. PRISE EN MAIN 17

3.1. Principes généraux ...... 17

3.2. Touche « ON/OFF » 17

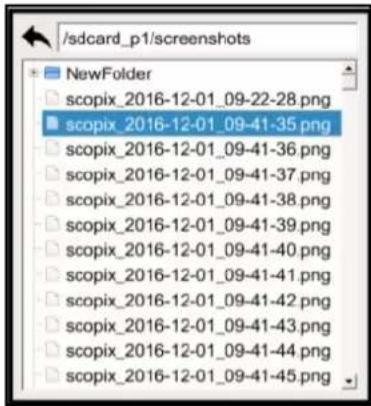

3.3. Touche « Screenshot » 17

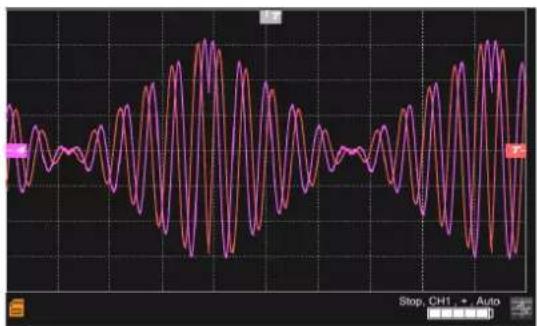

3.4. Touche « Plein Ecran » 17

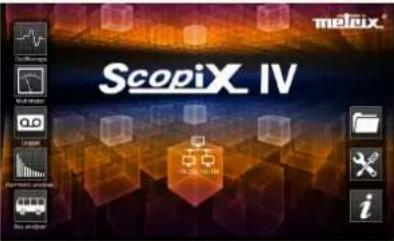

3.5. Touche et Icone « HOME »...... 18

3.6. Touche Luminosité.... 18

4. DESCRIPTION FONCTIONNELLE D'OX 9304 ..... 19

4.1. Mode OSCILLOSCOPE 19

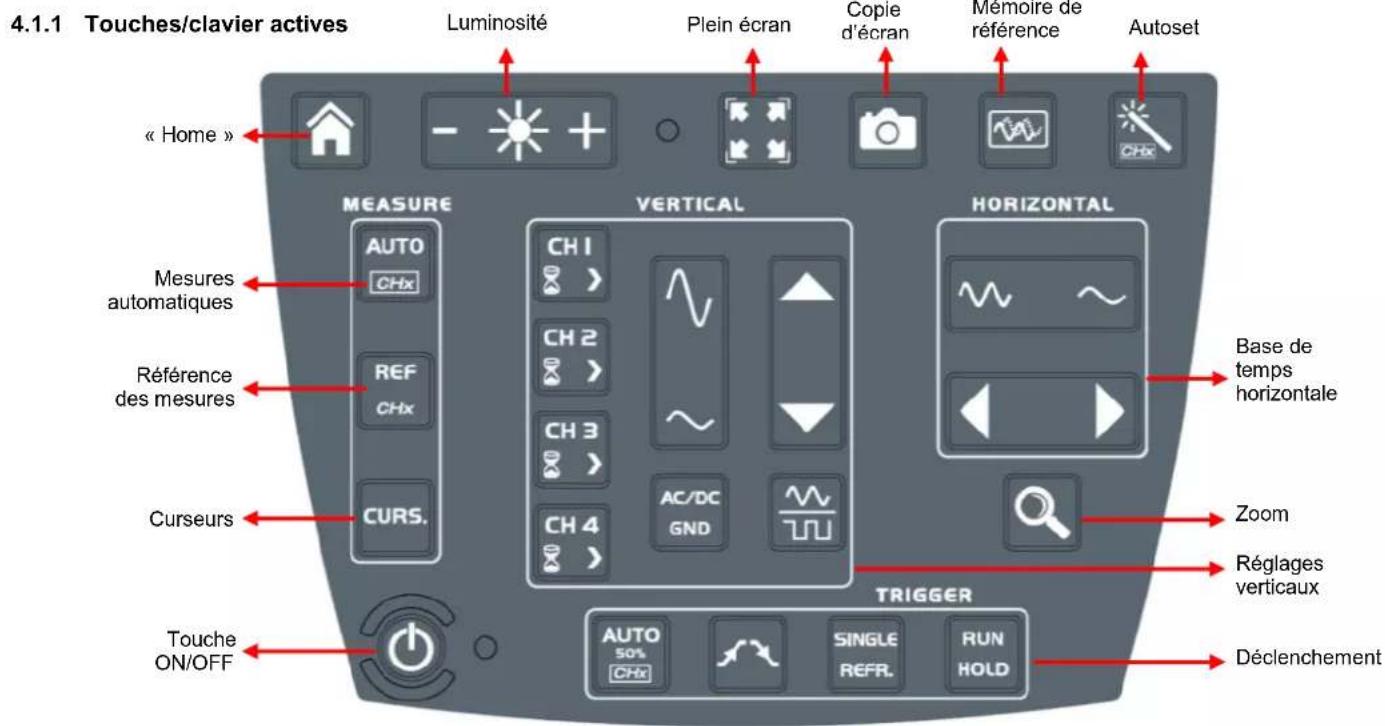

4.1.1. Touches/clavier actives 19

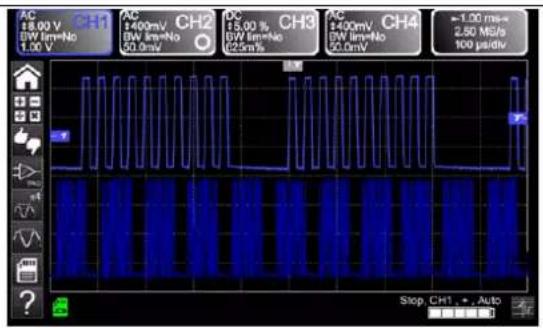

4.1.2. Réglage de la « Mémoire de Référence », à partir du clavier.... 19

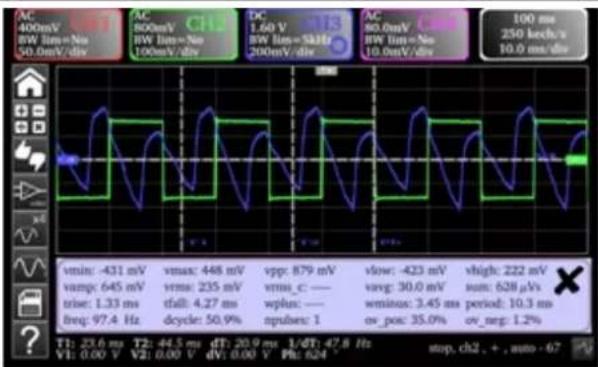

4.1.3. Réglage de l'AUTOSET, à partir du clavier → touche « Baguette magique »...... 19

4.1.4. Affichage des principes de mesures « MEASURE », à partir du clavier ...... 20

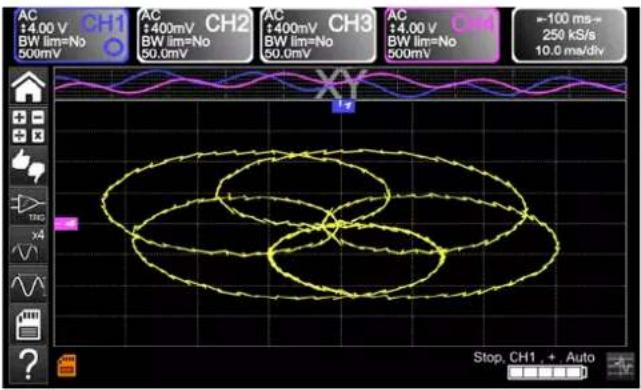

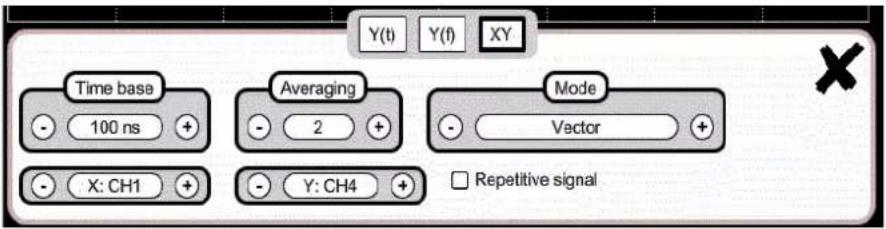

4.1.5. Réglage de la base de temps « HORIZONTAL »20

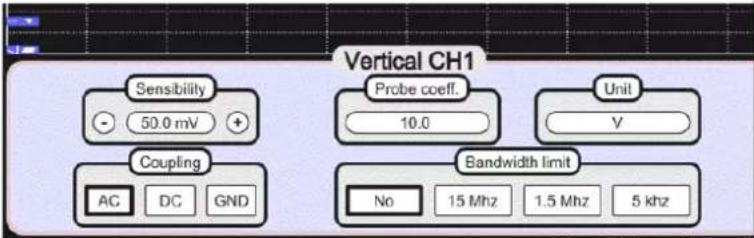

4.1.6. Réglage de l'amplitude du signal « VERTICAL »25

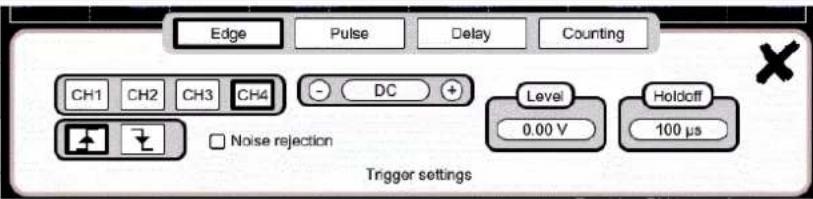

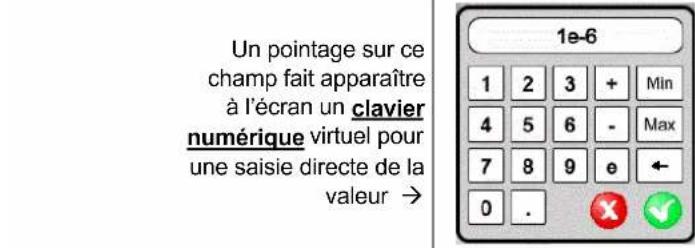

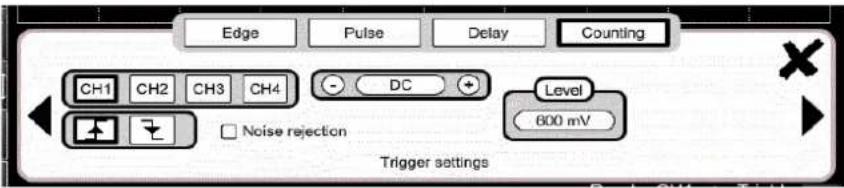

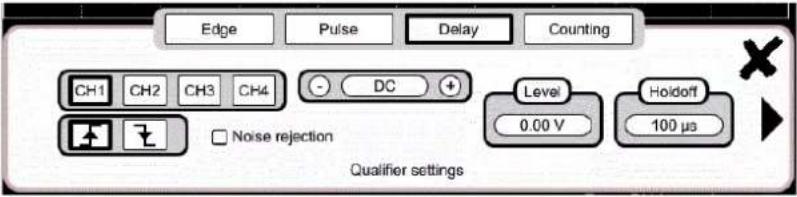

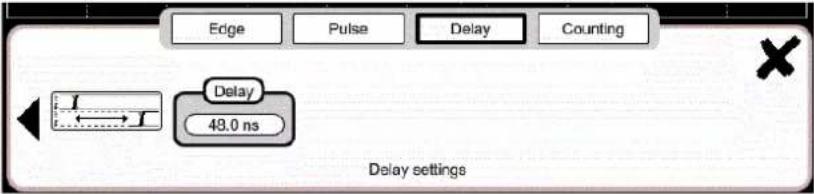

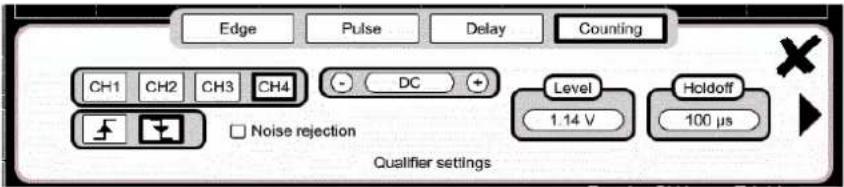

4.1.7. Réglage du niveau de déclenchement « TRIGGER » 27

4.1.8. Fonction MATHEMATIQUE, à partir de l'écran 32

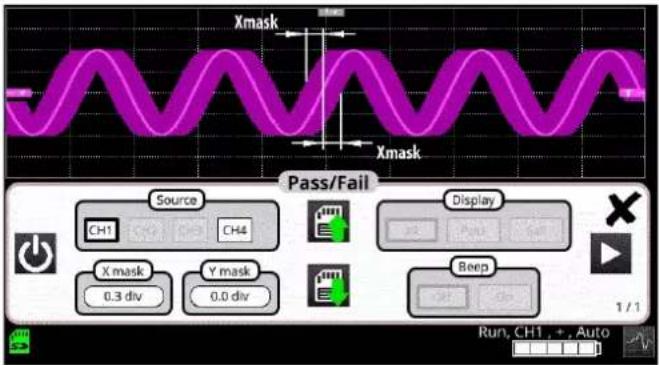

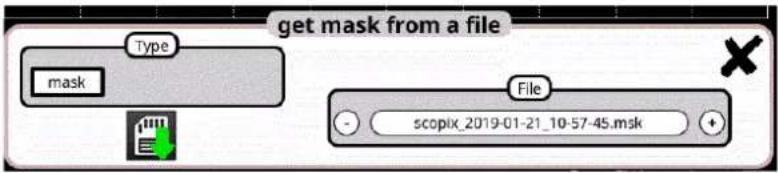

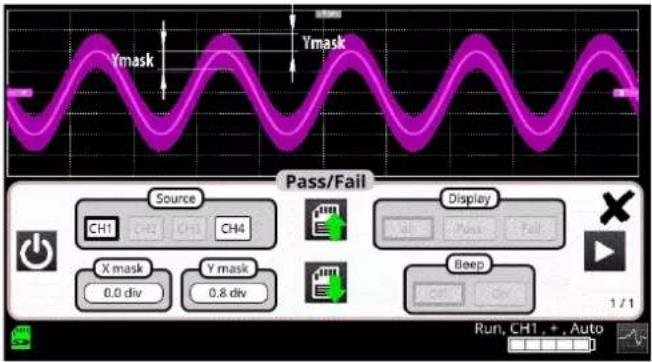

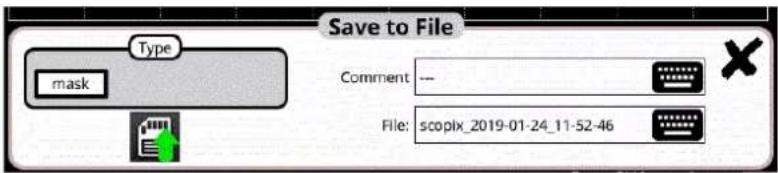

4.1.9. Fonction PASS/FAIL, à partir de l'écran ..... 33

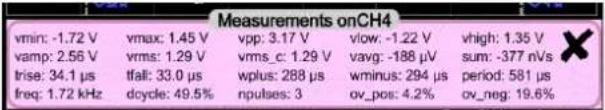

4.1.10.Mesures AUTOMATIQUES, à partir de l'écran. 35

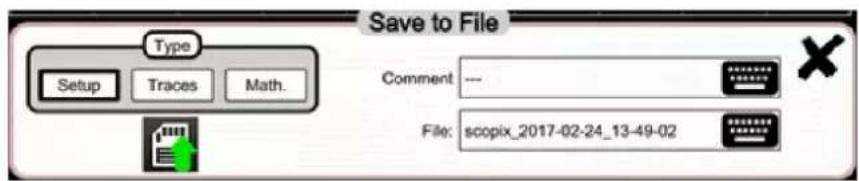

4.1.11.Sauvegarde 36

4.2. Mode MULTIMETRE 37

4.2.1. Touches/clavier actives en mode Multimètre.... 37

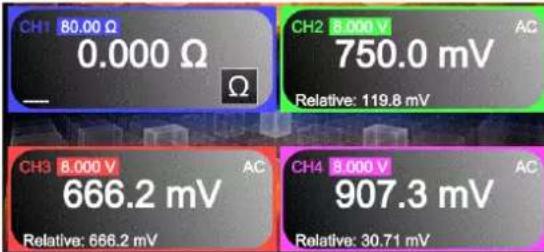

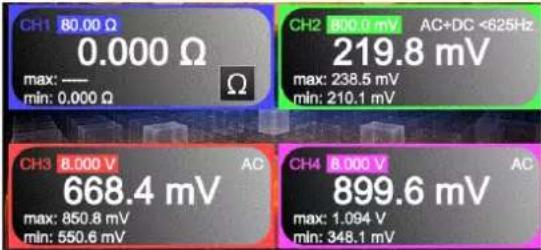

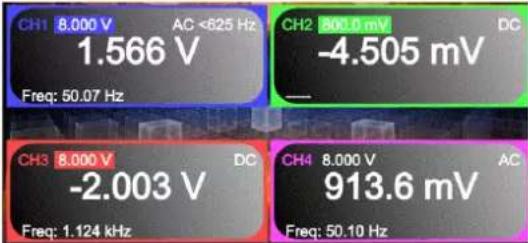

4.2.2. Icones/écran du mode Multimètre 38

4.2.3. Réglages du menu VERTICAL.... 39

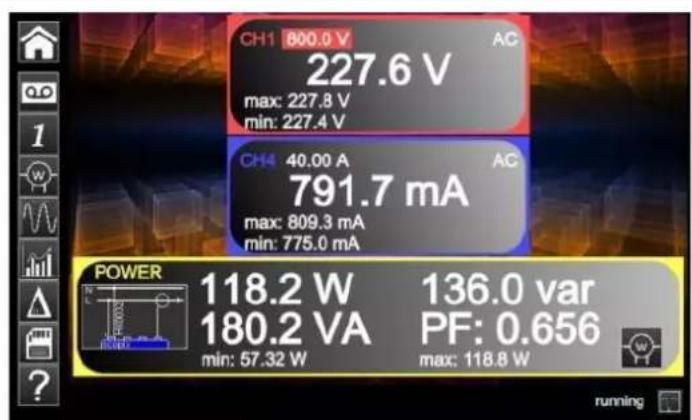

4.2.4. Mesure de puissance 40

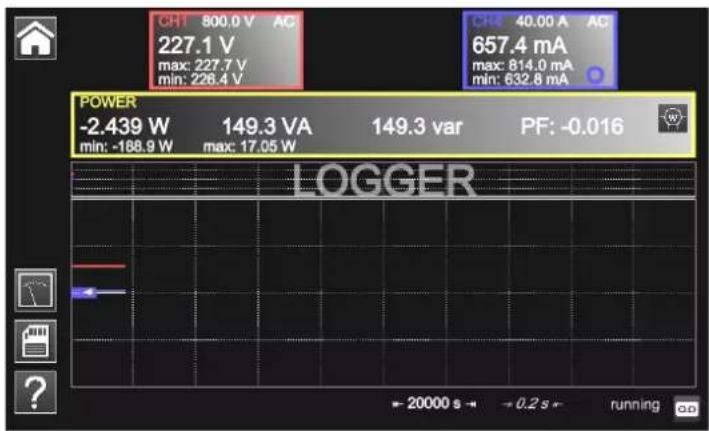

4.3. Mode LOGGER 42

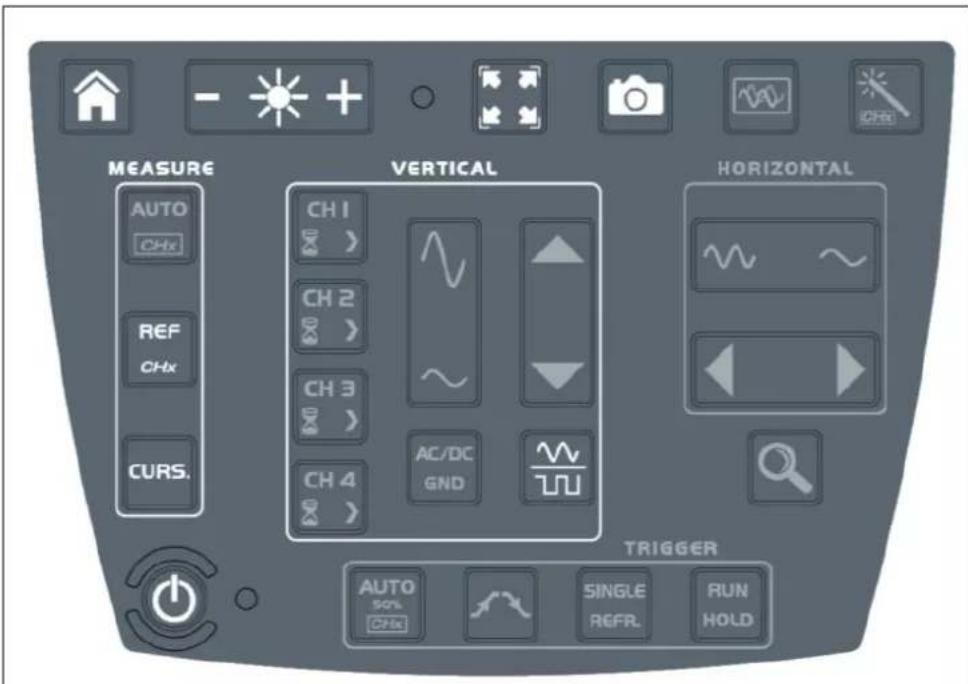

4.3.1. Touches/clavier actives en mode LOGGER ..... 42

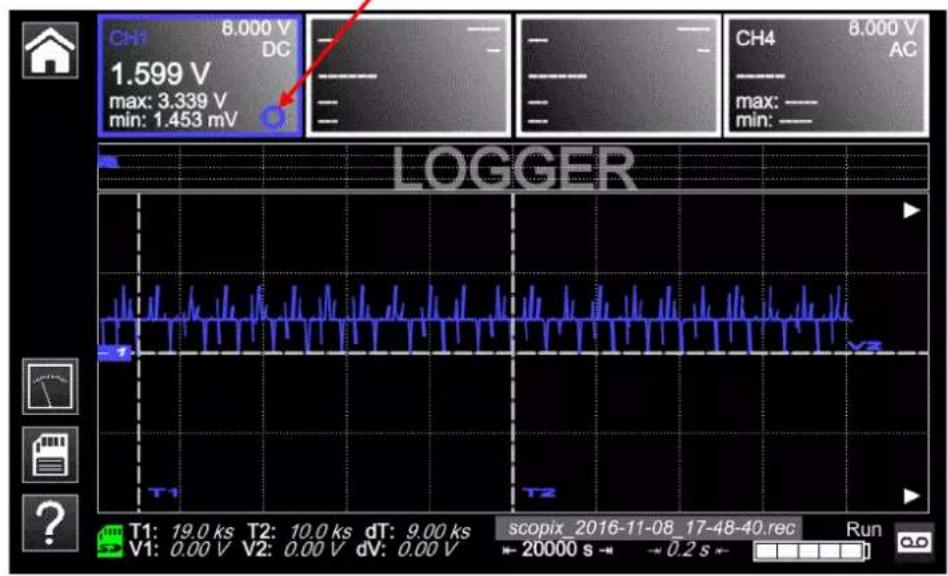

4.3.2. Icones/écran en mode LOGGER.... 42

4.3.3. Principes.... 43

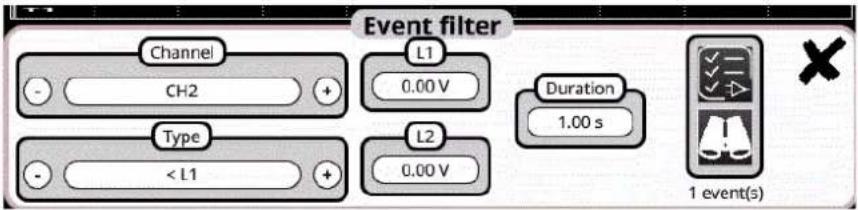

4.4. Mode VIEWER 44

4.5. Mode HARMONIQUE 47

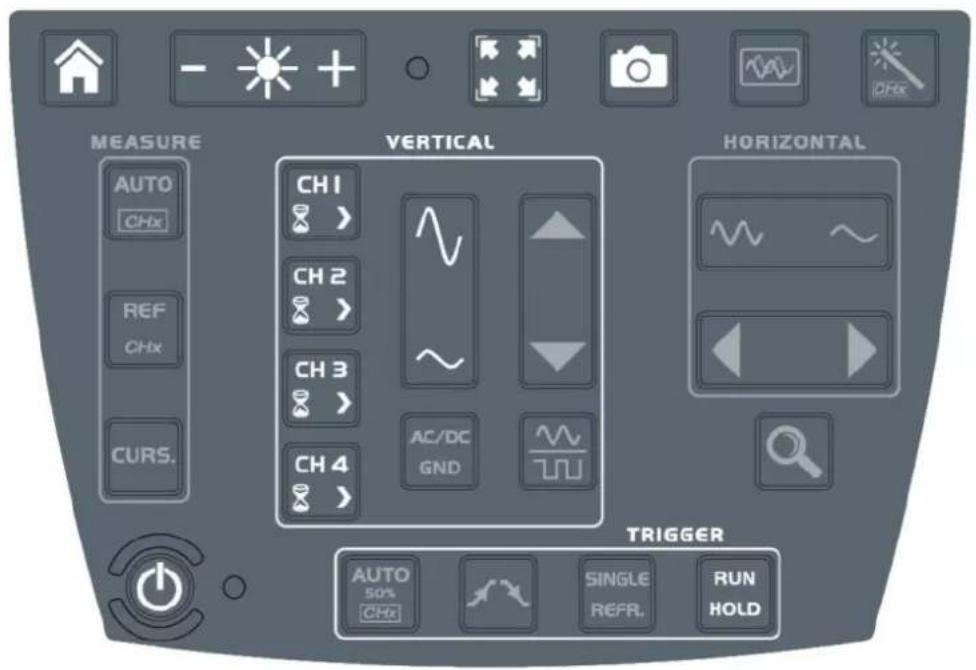

4.5.1. Touches/clavier actives en mode Harmonique. 47

4.5.2. Principe 47

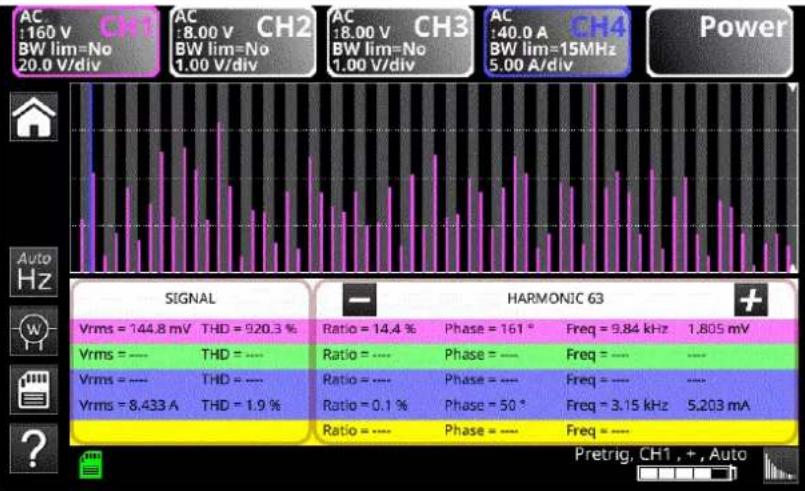

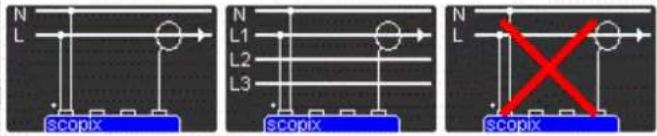

4.5.3. Icones/écran en mode Harmonique.... 48

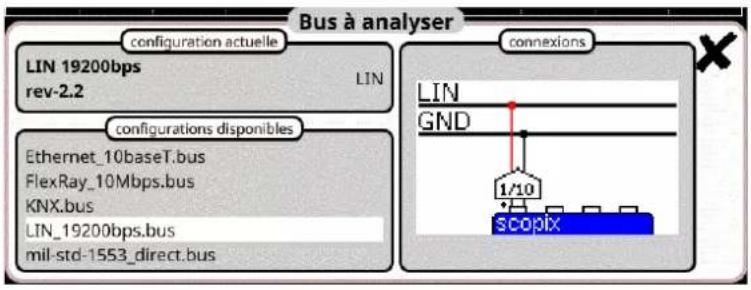

4.6. Mode Analyse de BUS.... 50

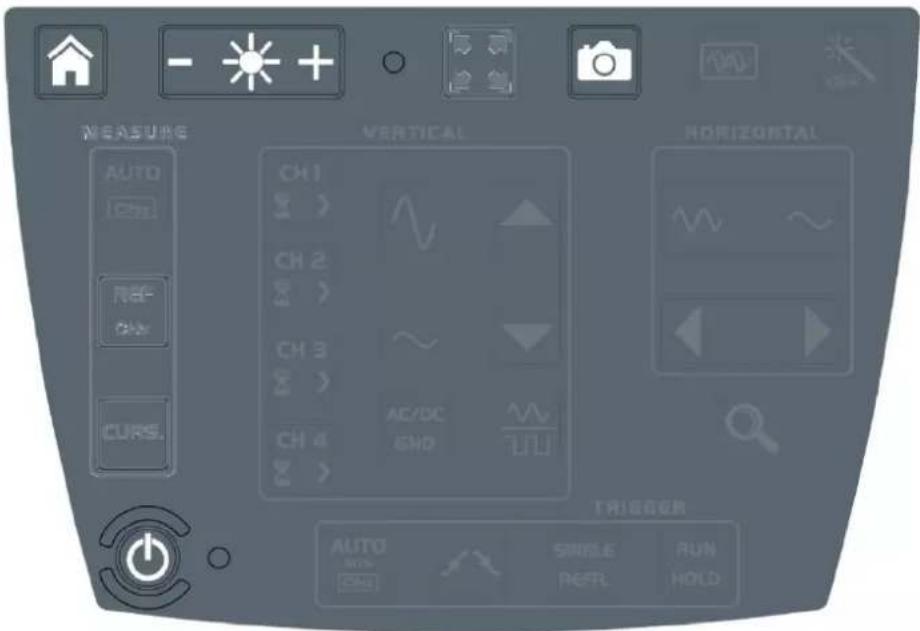

4.6.1. Touches actives en mode Analyse de BUS .....50

4.6.2. Icones écran du mode analyse de bus....51

4.7. Communication 53

4.7.1. Paramètres généraux....54

4.8. Mémoires ....56

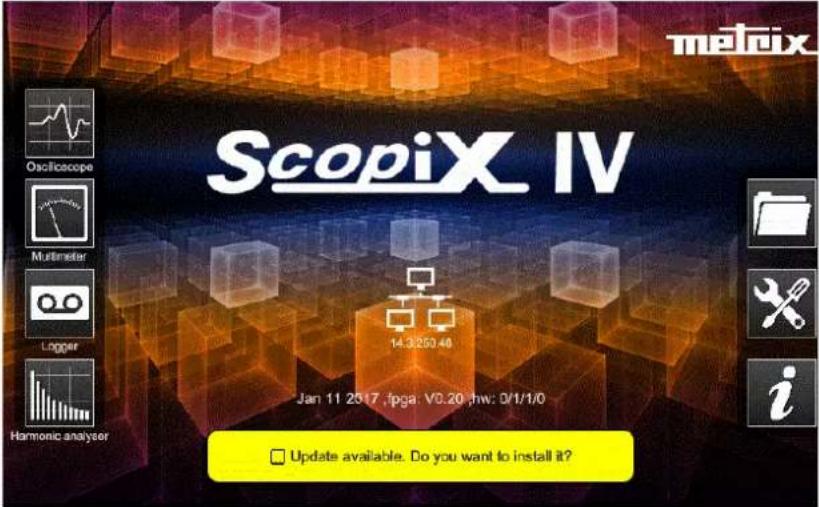

4.9. Mise à jour du firmware des programmes internes....57

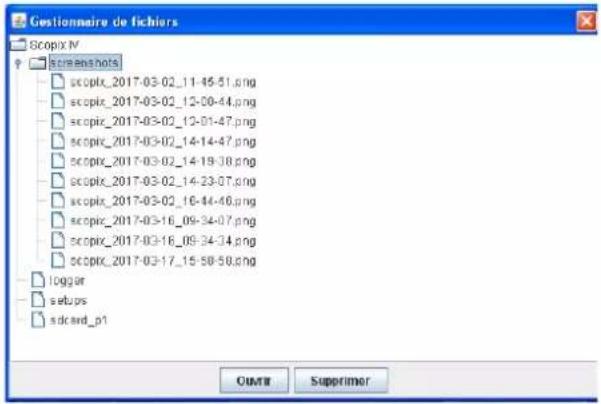

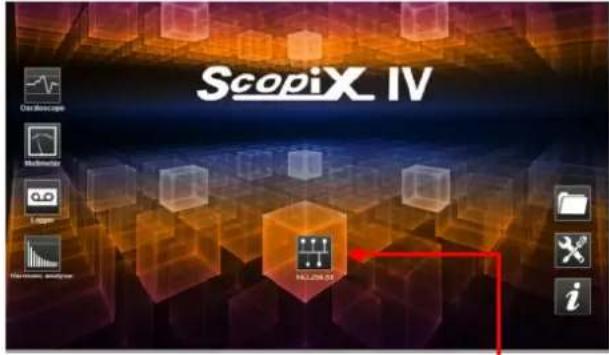

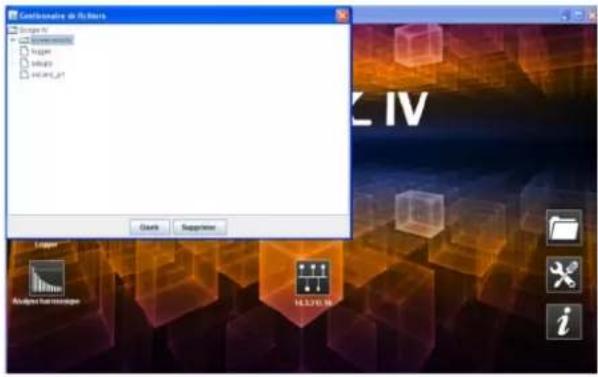

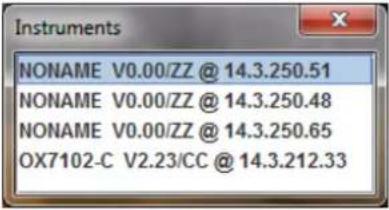

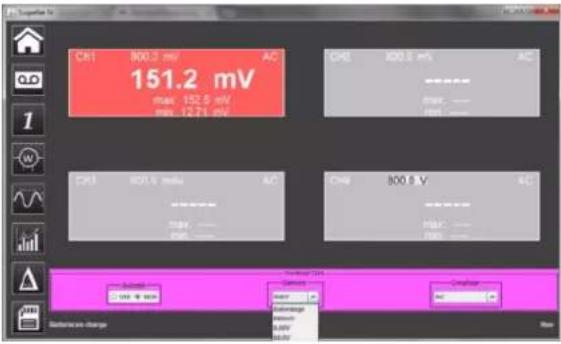

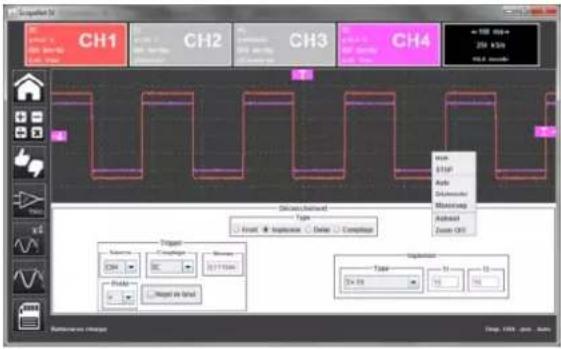

4.10. ScopeNet IV 58

5. COMMENT AFFICHER LES FORMES D'ONDES ? 60

5.1. Affichage « manuel »....60

5.1.1. Par le clavier 60

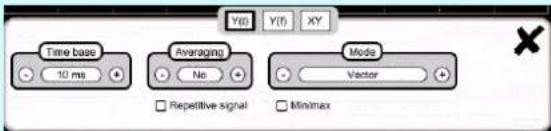

5.1.2. Par l'écran tactile....61

5.2. Autoset....61

5.3. Calibration des sondes....62

5.4. Mesure Auto/Curseurs/Zoom 64

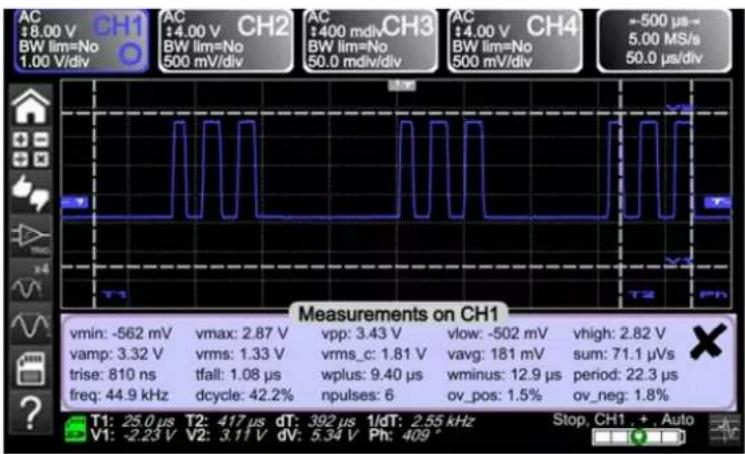

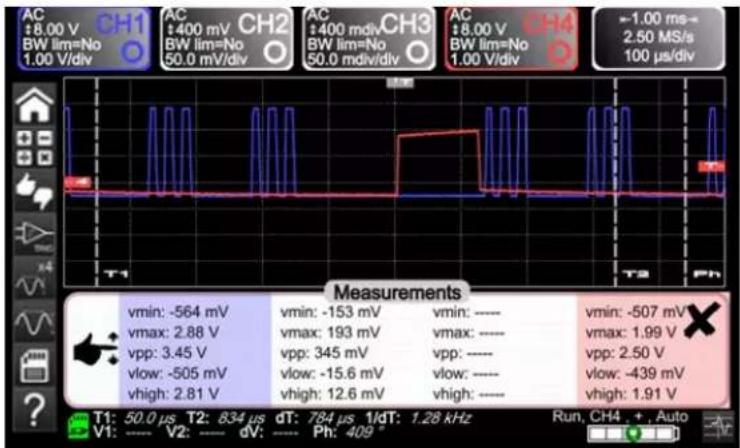

5.4.1. Auto....64

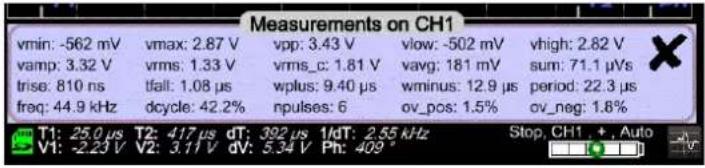

5.4.2. Les curseurs....65

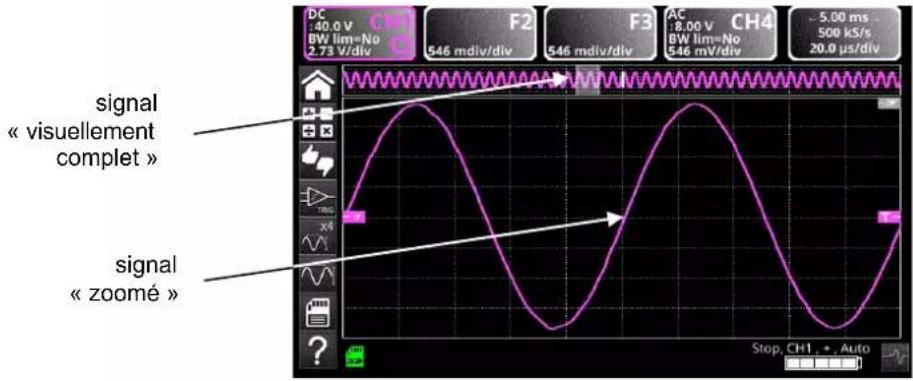

5.4.3. Zoom....65

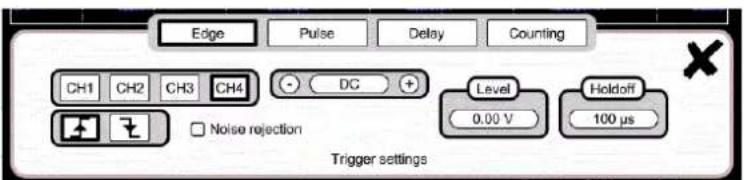

5.5. Réglage du Trigger....66

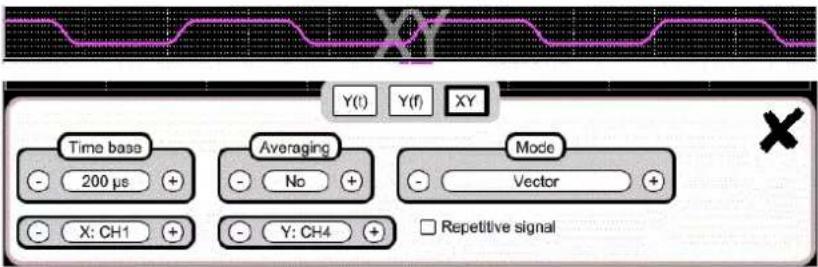

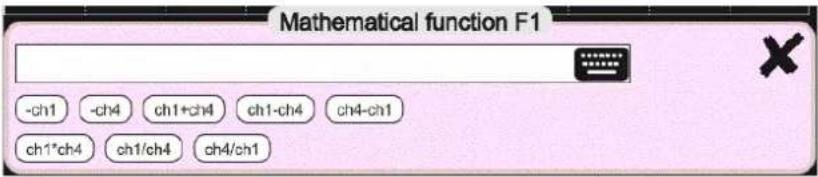

5.6. Mesure Mathématique / FFT / XY ......67

6. COMMENT MESURER UNE GRANDEUR PAR MULTIMÈTRE ?......68

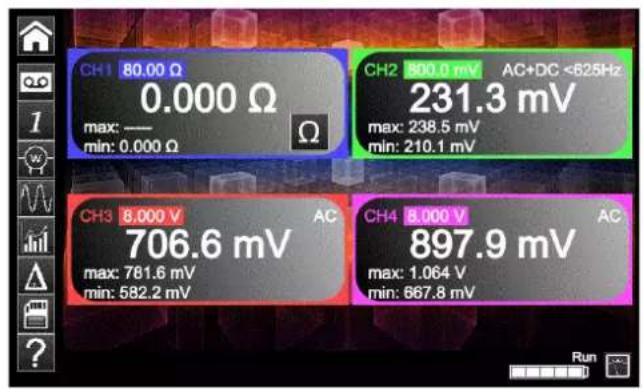

6.1. Différenciation des voies....68

6.2. Type de mesures....68

6.3. Mesure de puissance....69

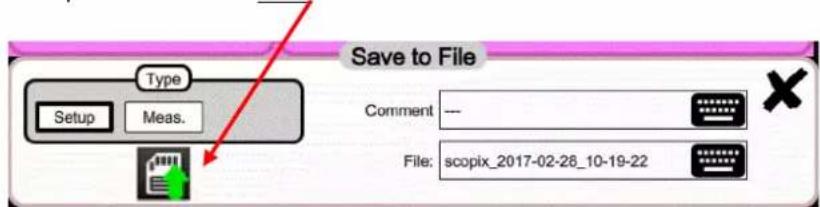

6.4. Mode LOGGER 70

7. COMMENT ANALYSER LES HARMONIQUES ? .... 71

1. CARACTÉRISTIQUES TECHNIQUES....72

8.1. Fonction « OSCILLOSCOPE »......72

8.2. Fonction « MULTIMETRE » et « LOGGER »..78

8.3. Fonction « VIEWER »......81

8.4. Fonction « ANALYSE DES HARMONIQUES »82

8.5. « Communication »......83

8.5.1. Port et périphériques de communication....83

8.5.2. Applications....83

9. CARACTÉRISTIQUES GÉNÉRALES .....84

9.1. Domaine nominal d'utilisation .....84

9.1.1. Conditions d'environnement....84

9.1.2. Variations dans le domaine nominal d'utilisation84

9.1.3. Alimentation 84

9.2. Caractéristiques mécaniques....85

9.2.1. Boîtier dur recouvert d'élastomère 85

9.2.2. Conditions mécaniques....85

9.3. Caractéristiques électriques .....86

9.3.1. Alimentation par batterie 86

9.3.2. Alimentation secteur....86

9.4. CEM et sécurité 87

9.4.1. Compatibilité électromagnétique 87

9.4.2. Sécurité électrique....87

9.4.3. Température....88

10. MAINTENANCE....89

10.1. Garantie....89

10.2. Nettoyage....89

10.3. Réparation et Vérification métrologique .....89

11. PROGRAMMATION À DISTANCE....90

11.1. Introduction 90

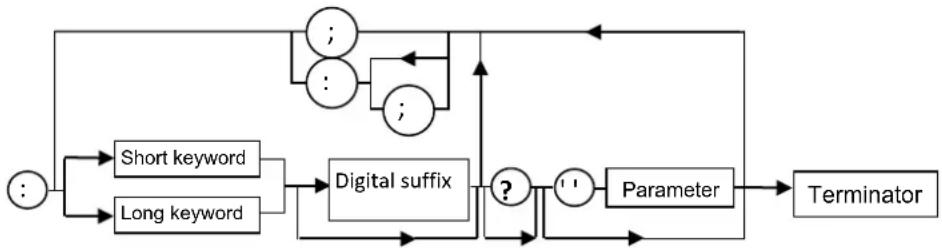

11.2. Commandes spécifiques à l'instrument.....93

12.1. Bus « ARINC 429 » 115

12.1.1. Présentation 115

12.1.2. Mise en œuvre.... 115

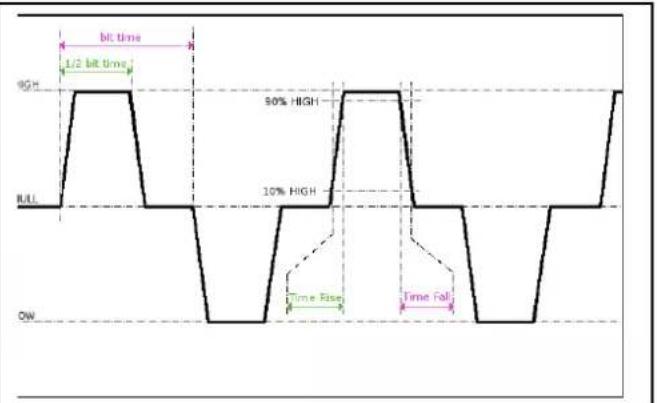

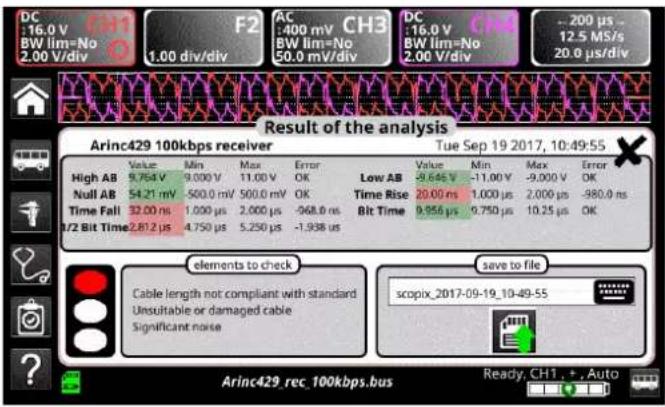

12.1.3.Mesures (ARINC 429).... 116

12.2. Bus « AS-I »...... 117

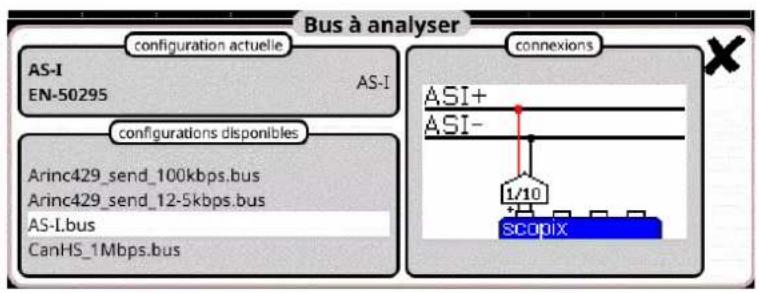

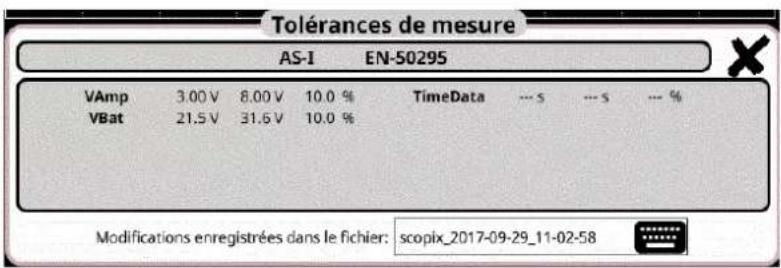

12.2.1. Présentation 117

12.2.2. Mise en œuvre.... 117

12.2.3.Mesures (AS-I) 118

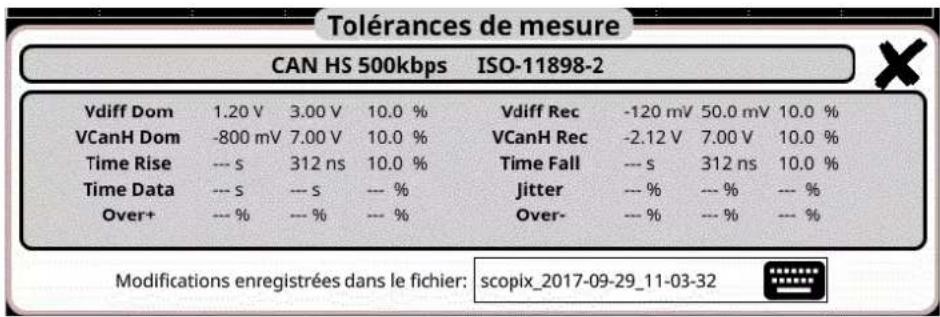

12.3. Bus « CAN High-Speed » 119

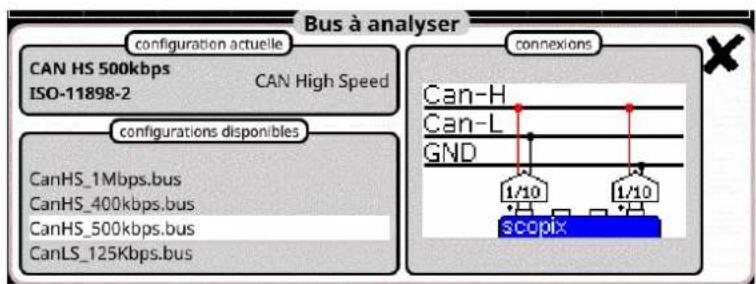

12.3.1. Présentation 119

12.3.2. Mise en œuvre.... 119

12.3.3.Mesures (CAN High-Speed).... 120

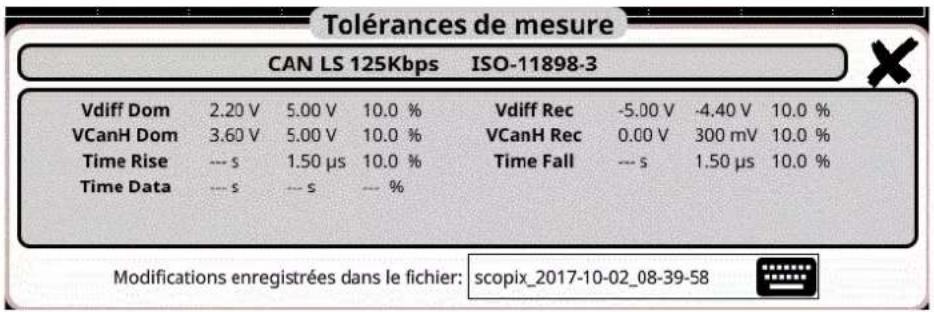

12.4. Bus « CAN Low-Speed » 121

12.4.1. Présentation 121

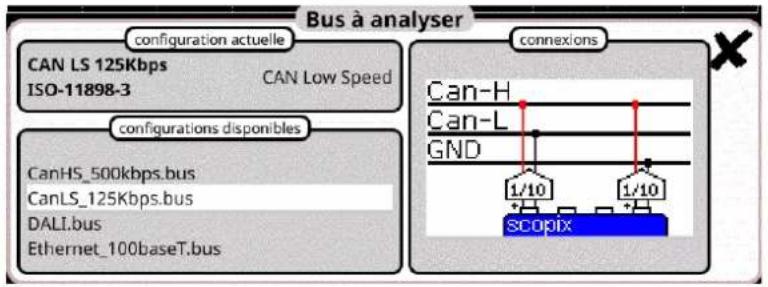

12.4.2. Mise en œuvre.... 121

12.4.3.Mesures (Can Low-Speed).... 122

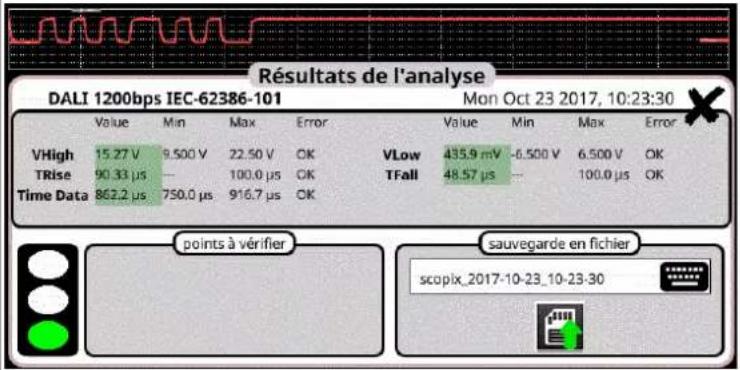

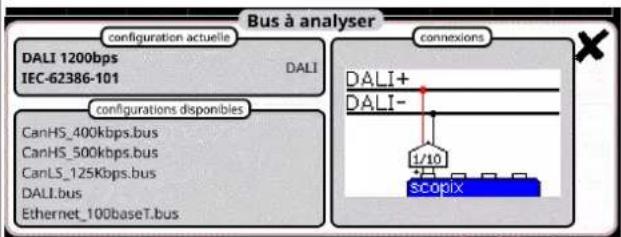

12.5. Bus « DALI » 123

12.5.1. Présentation 123

12.5.2. Mise en œuvre.... 123

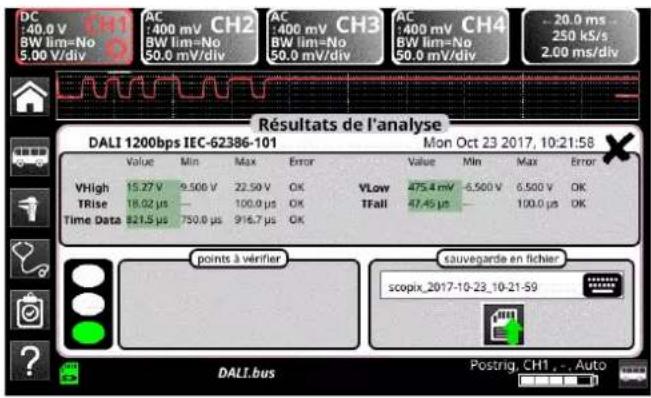

12.5.3.Mesures (DALI) 124

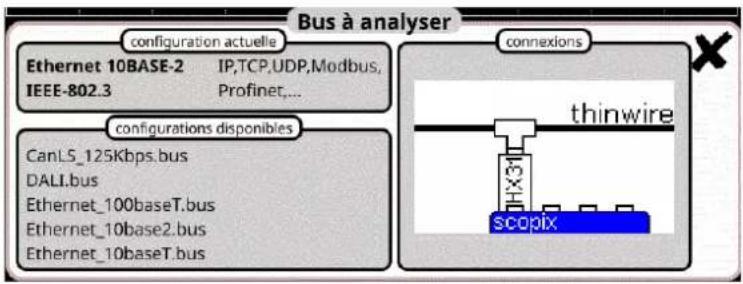

12.6. Bus « Ethernet 10Base-2 »...... 125

12.6.1. Présentation 125

12.6.2. Mise en œuvre.... 125

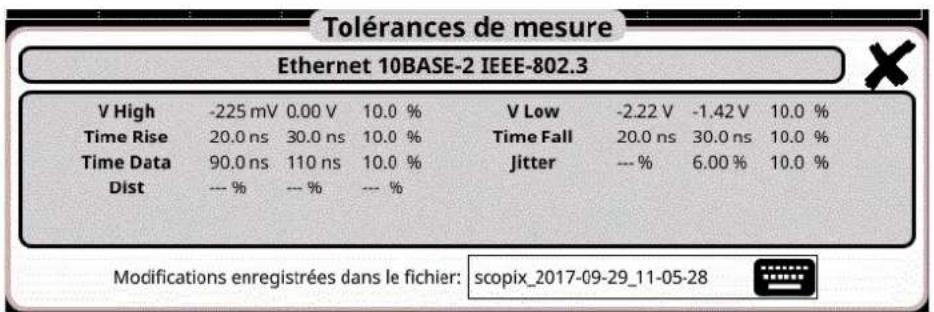

12.6.3.Mesures (Ethernet 10Base-2).... 126

12.7. Bus « Ethernet 10Base-T » ...... 127

12.7.1. Présentation 127

12.7.2.Mise en œuvre.... 127

12.7.3.Mesures (Ethernet 10Base-T) 128

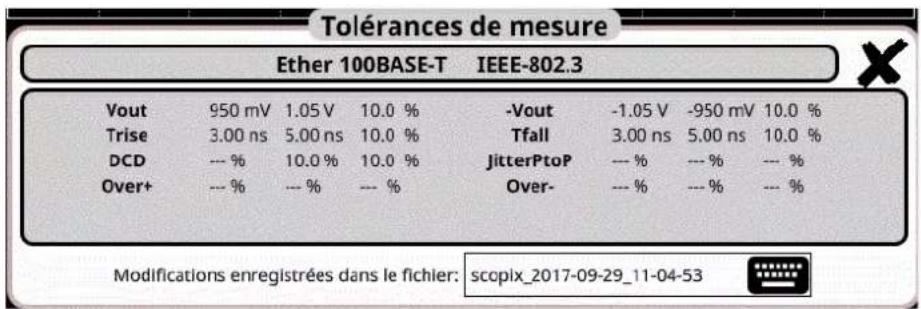

12.8. Bus « Ethernet 100 Base-T » ...... 129

12.8.1. Présentation 129

12.8.2. Mise en œuvre.... 129

12.8.3.Mesures (Ethernet 100Base-T).... 130

12.9. Bus « FlexRay » 131

12.9.1. Présentation 131

12.9.2. Mise en œuvre.... 131

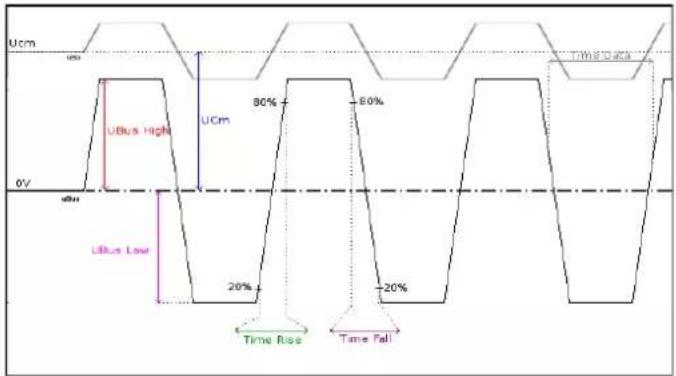

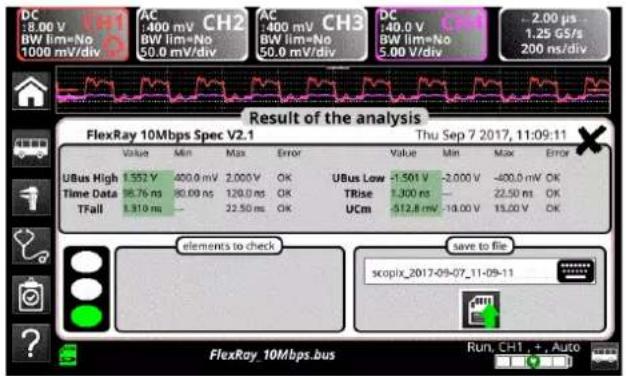

12.9.3.Mesures (FlexRay) 132

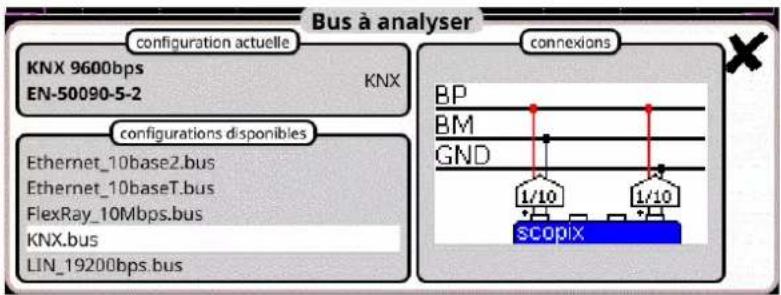

12.10. Bus « KNX » 133

12.10.1. Présentation.... 133

12.10.2. Mise en œuvre.... 133

12.10.3. Mesures (KNX) 134

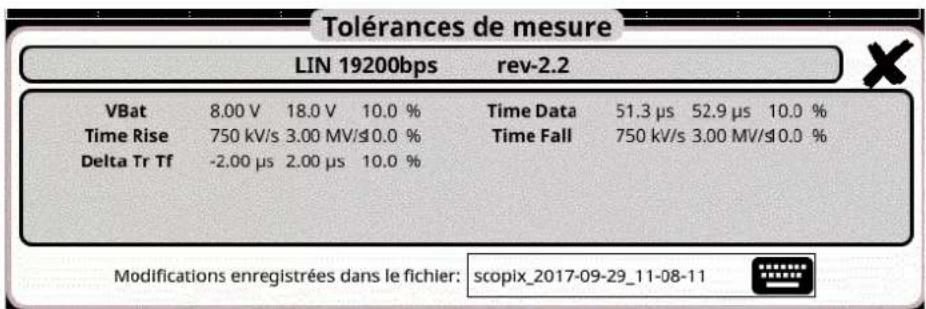

12.11. Bus « LIN »...... 135

12.11.1. Présentation.... 135

12.11.2. Mise en œuvre.... 135

12.11.3. Mesures (LIN) 136

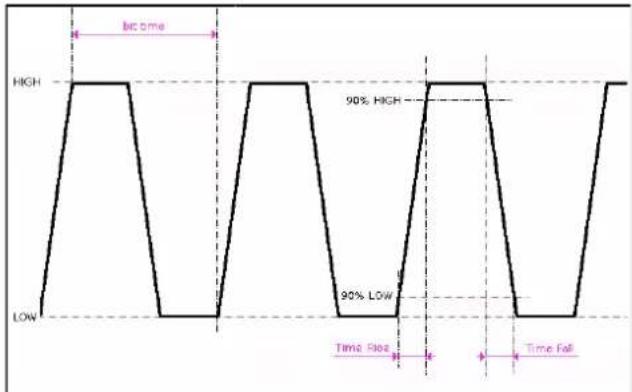

12.12. Bus « MIL-STD-1553 » 137

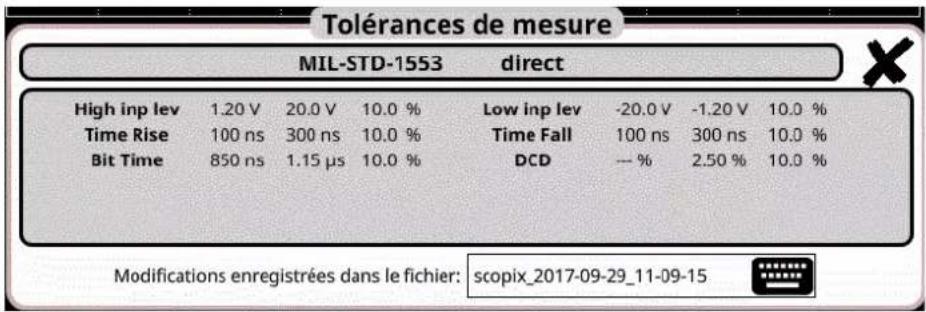

12.12.1. Présentation.... 137

12.12.2. Mise en œuvre.... 137

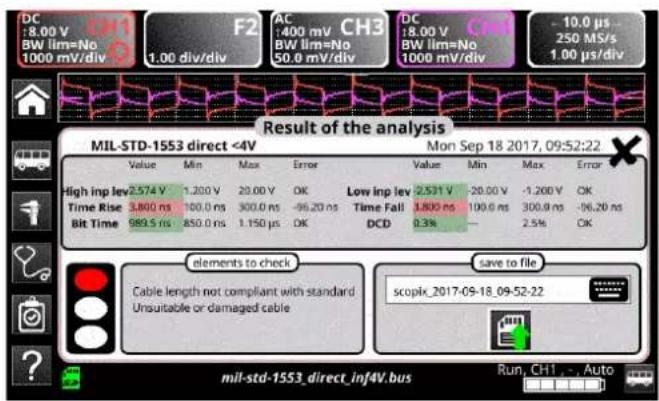

12.12.3. Mesures (MIL-STD-1553) 138

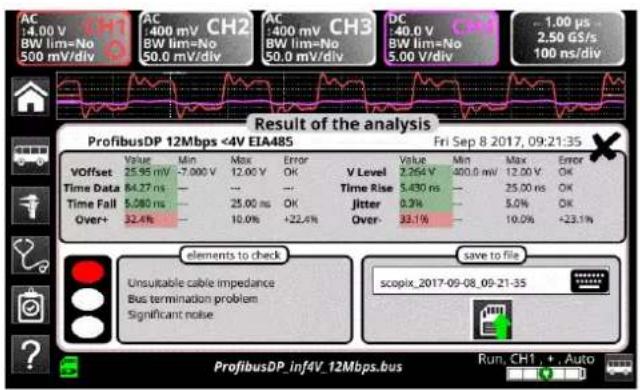

12.13. Bus « Profibus DP » 139

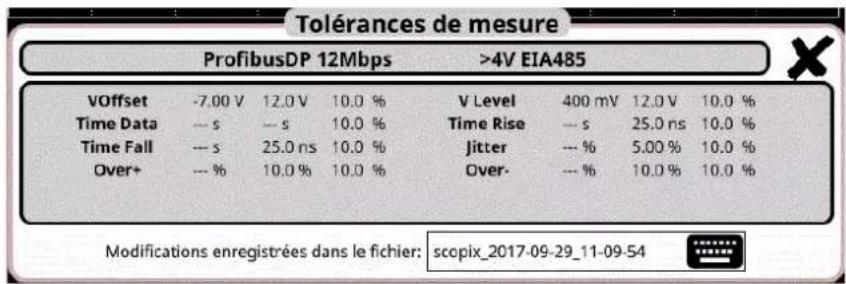

12.13.1. Présentation.... 139

12.13.2. Mise en œuvre.... 139

12.13.3. Mesures (Profibus DP).... 140

12.14. Bus « Profibus PA » 141

12.14.1. Présentation.... 141

12.14.2. Mise en œuvre.... 141

12.14.3. Mesures (Profibus PA).... 142

12.15. Bus « RS232 »...... 143

12.15.1. Présentation.... 143

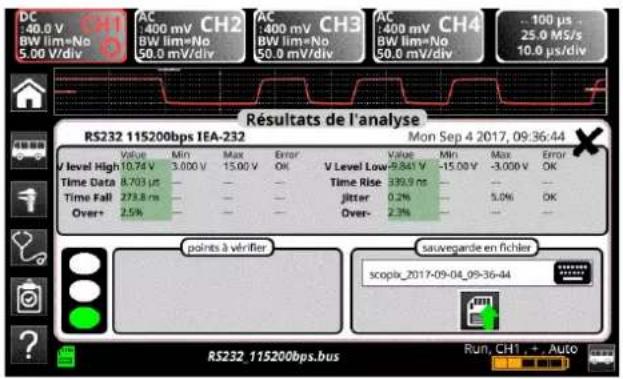

12.15.2. Mise en œuvre.... 143

12.15.3. Mesures (RS232).... 144

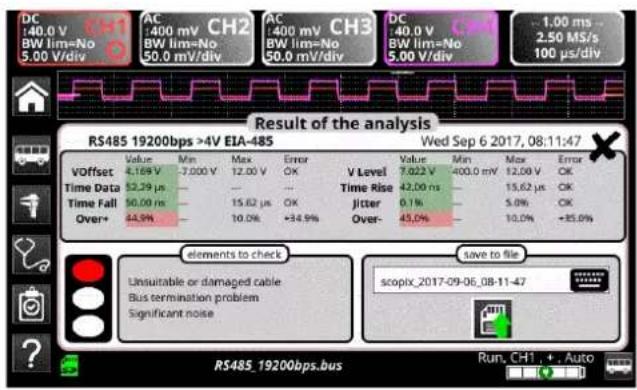

12.16. Bus « RS485 »...... 145

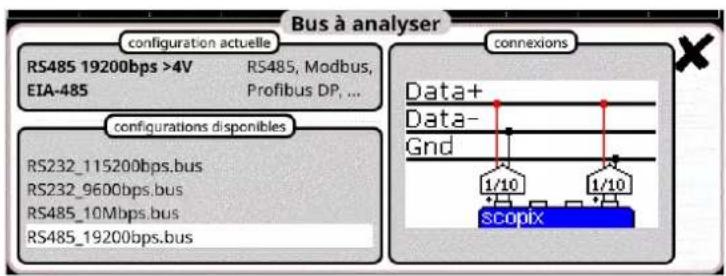

12.16.1. Présentation.... 145

12.16.2. Mise en œuvre.... 145

12.16.3. Mesures (RS485).... 146

12.17. Bus « USB » 147

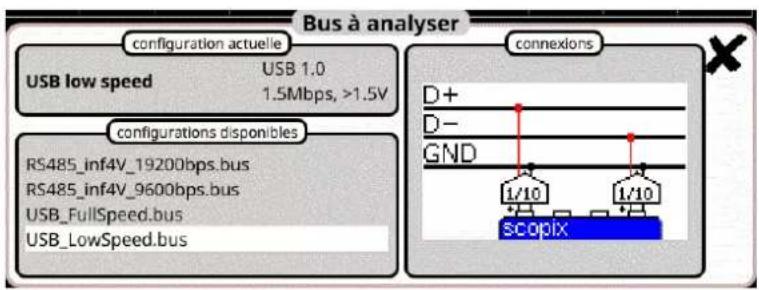

12.17.1. Présentation.... 147

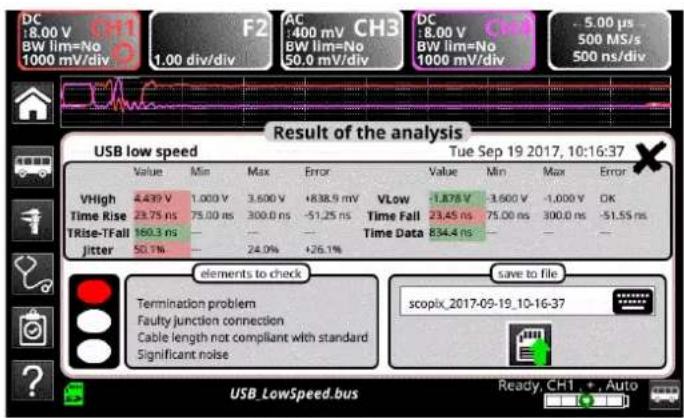

12.17.2. Mise en œuvre.... 147

12.17.3. Mesures (USB) 148

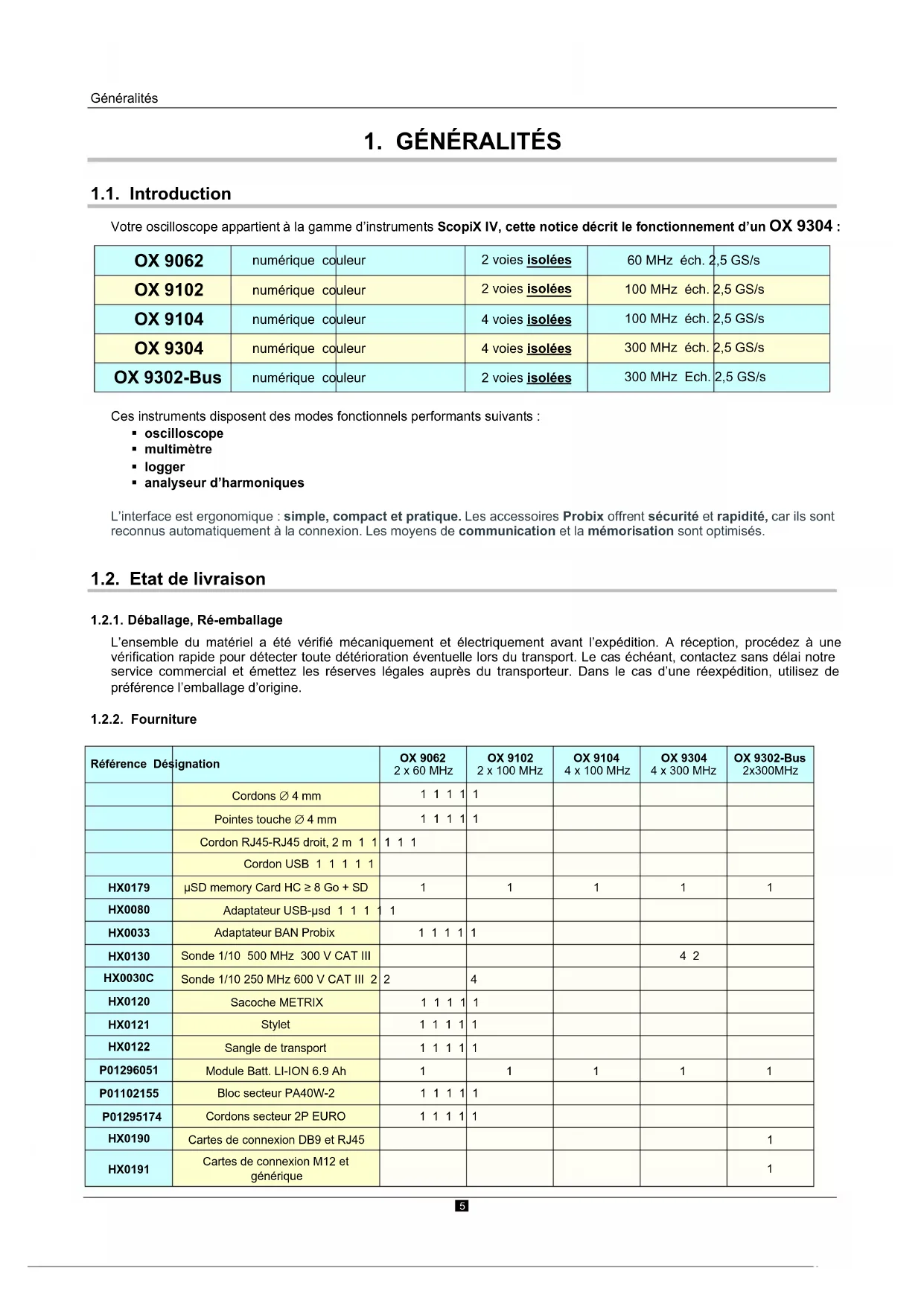

1. GÉNÉRALITÉS

1.1. Introduction

Votre oscilloscope appartient à la gamme d'instruments ScopiX IV, cette notice décrit le fonctionnement d'un OX 9304 :

OX 9062	numérique couleur	2 voies isolées	60 MHz éch. 2,5 GS/s
OX 9102	numérique couleur	2 voies isolées	100 MHz éch. 2,5 GS/s
OX 9104	numérique couleur	4 voies isolées	100 MHz éch. 2,5 GS/s
OX 9304	numérique couleur	4 voies isolées	300 MHz éch. 2,5 GS/s
OX 9302-Bus	numérique couleur	2 voies isolées	300 MHz Ech. 2,5 GS/s

Ces instruments disposent des modes fonctionnels performants suivants :

• oscilloscope
• multimètre
• logger
  ■ analyseur d'harmoniques

L'interface est ergonomique : simple, compact et pratique. Les accessoires Probix offrent sécurité et rapidité, car ils sont reconnus automatiquement à la connexion. Les moyens de communication et la mémorisation sont optimisés.

1.2. Etat de livraison

1.2.1. Déballage, Ré-Emballage

L'ensemble du matériel a été vérifié mécaniquement et électriquement avant l'expédition. A réception, procédez à une vérification rapide pour détecter toute détérioration éventuelle lors du transport. Le cas échéant, contactez sans délai notre service commercial et émettez les réserves légales auprès du transporteur. Dans le cas d'une réexpédition, utilisez de préférence l'emballage d'origine.

1.2.2. Fourniture

Référence Désignation		OX 90622 x 60 MHz	OX 91022 x 100 MHz	OX 91044 x 100 MHz	OX 93044 x 300 MHz	OX 9302-Bus2x300MHz
	Cordons ∅ 4 mm	1 1 1 1	1
	Pointes touche ∅ 4 mm	1 1 1 1	1
	Cordon RJ45-RJ45 droit, 2 m 1 1	1 1 1
	Cordon USB 1 1 1 1 1
HX0179	μSD memory Card HC ≥ 8 Go + SD	1	1	1	1	1
HX0080	Adaptateur USB-μsd 1 1 1 1	1
HX0033	Adaptateur BAN Probix	1 1 1 1	1
HX0130	Sonde 1/10 500 MHz 300 V CAT III				4 2
HX0030C	Sonde 1/10 250 MHz 600 V CAT III 2	2	4
HX0120	Sacoche METRIX	1 1 1 1	1
HX0121	Stylet	1 1 1 1	1
HX0122	Sangle de transport	1 1 1 1	1
P01296051	Module Batt. LI-ION 6.9 Ah	1	1	1	1	1
P01102155	Bloc secteur PA40W-2	1 1 1 1	1
P01295174	Cordons secteur 2P EURO	1 1 1 1	1

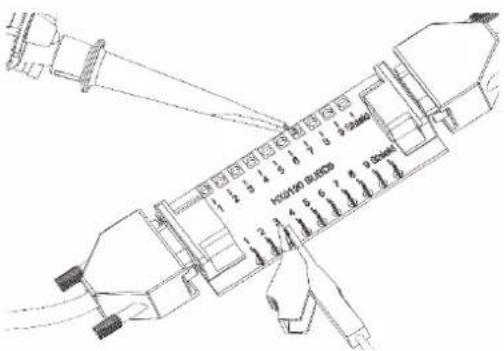

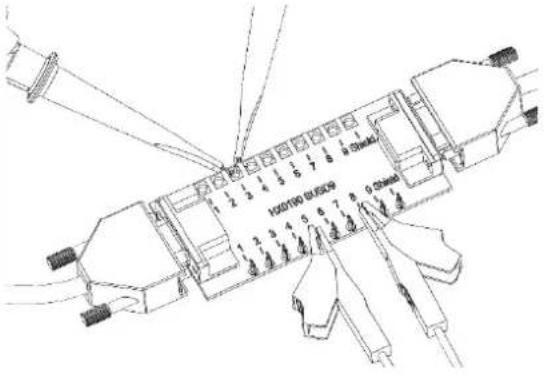

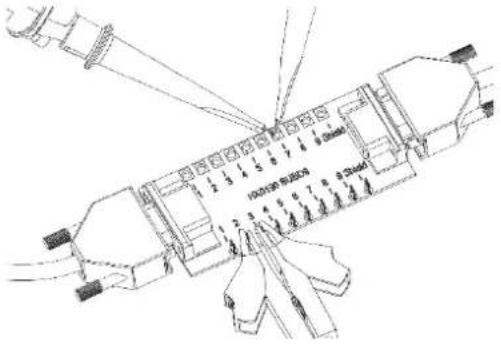

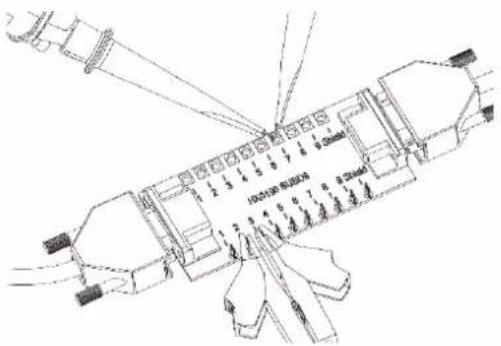

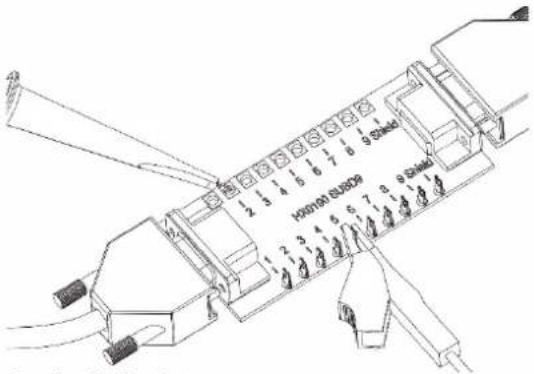

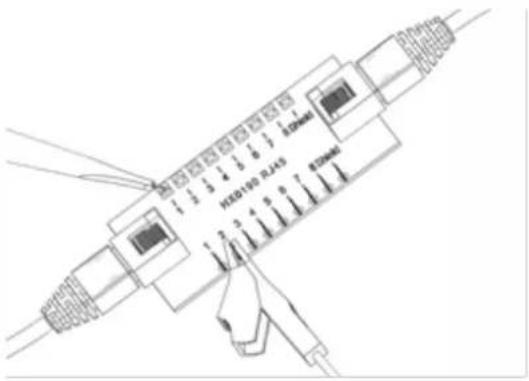

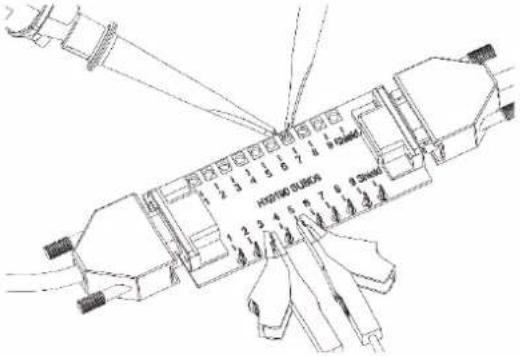

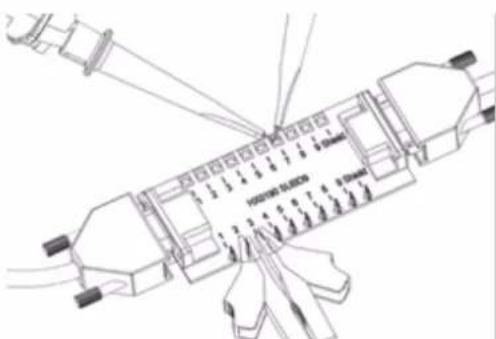

HX0190	Cartes de connexion DB9 et RJ45					1

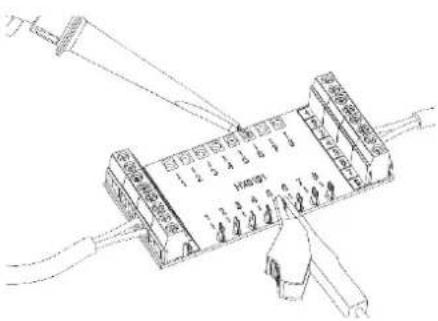

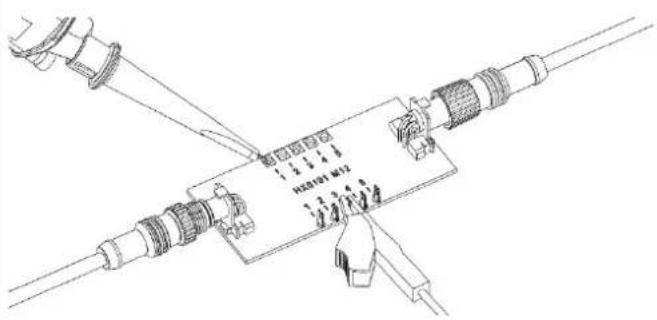

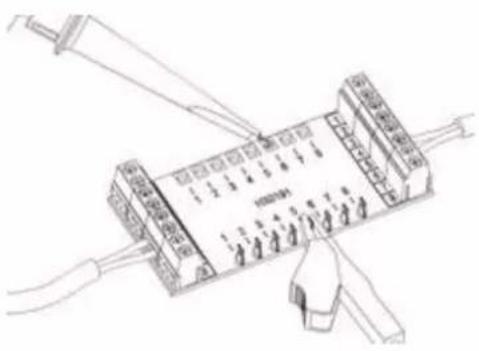

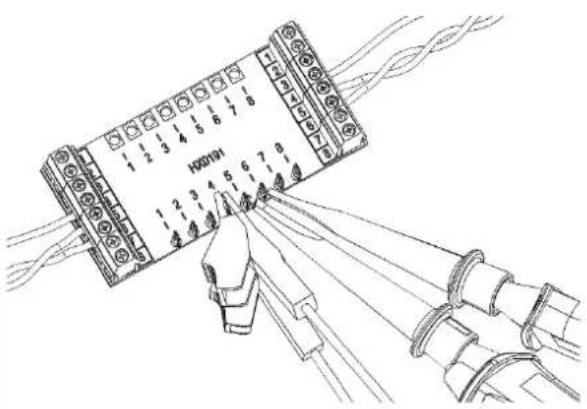

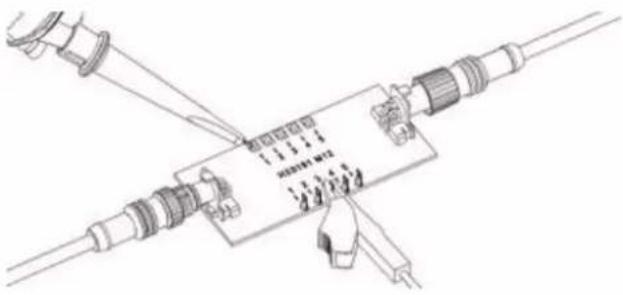

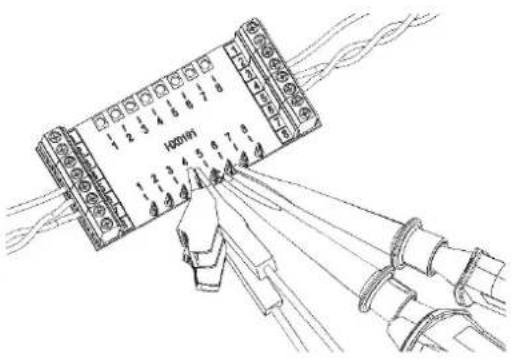

HX0191	Cartes de connexion M12 etgénérique					1

1.3. Accessoires

1.3.1. Accessoires de mesure (courant, tension, température)

		Connectique								Domaine d'utilisation	Types de mesure
		Sonde	Adapt. BNC	Adapt. Banane	Pince	Pince Amp FLEX	MiniAmp FLEX SK1-20	Capteurs SK1-19 (1)	Capteurs SP10-13 (2)
HX0130		1/10								300 V CAT III 500 MHz	Tension
HX0030C		1/10								600 V CAT III 250 MHz	Tension
HX0031			√							300 V CAT III 250 MHz	Tension
HX0032		50Ω		√						30 V 250 MHz	Tension
HX0033	(3)			√						300 V CAT III	Tension Résistance Capacité Testeur
HX0093				√						600 V CAT III Filtre 300 Hz	Tension
HX0034					√					0,2-60Arms 1 MHz AC/DC	Courant
HX0072						√				5-300Arms 200 kHz AC	Courant
HX0073							√			1-300Arms 3 MHz AC	Courant
HX0094				√						4-20 mA %
HX0035B								√		de -10°C à +1250°C	Temp. Thermo-couple K
HX0036									√	de 100°C à +500°C	Temp. Sonde PT-100

(1) et (2) Liste des capteurs de température : voir site chauvin-arnoux.com
(3) Usage à éviter dans les modes oscilloscope et analyse harmonique.

1.3.2. Autres accessoires

Spécifications		Accessoires pour Probix	Probix Supports
Adaptateur banane		HX0064 HX0033
Kit « accessoires industrie »		HX0071 HX0030B
μSD memory Card HC ≥ 8Go + SD			HX0179
Adaptateur USB-μSD			HX0080
Circuit test démo.			HX0074
Adaptateur BNC M-F4		HX0106 HX0031
Support de charge ext. Li-Ion		P01102130

1.3.3. Logiciel de pilotage

SX-METRO/P est un logiciel de pilotage d'oscilloscope, à installer sur PC. Il permet de :

• Visualiser des courbes issues de SCOPIX IV,
• Afficher les formes d'onde en temps réel,
- Contrôler à distance et programmer SCOPIX IV,
• Télécharger et sauvegarder des configurations,
- Importer des fichiers stockés dans la mémoire de SCOPIX IV,
- Exporter des données sous MICROSOFT EXCEL.

1.4. Batterie et Alimentation

L'instrument est alimenté par un pack de batteries, rechargeable, à technologie Lithium-Ion 10,8 V. Avant la première utilisation, commencez par charger complètement la batterie. La charge doit s'effectuer entre 0 et 45°C.

Alimentation secteur + Batterie	1. A l'aide d'un tournevis :	2. Dégagez I
	3. Dans le logement, ôtez le film plastique de protection avant la première utilisation :	4. Remettez en place le pack batterie.

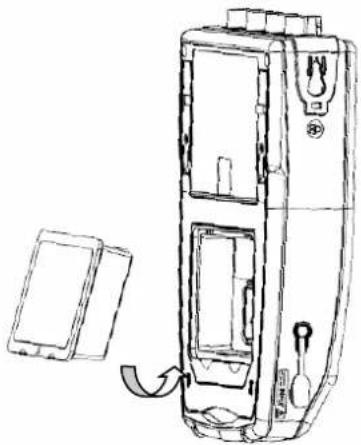

Remplacement de la batterie	La batterie de cet instrument est spécifique : elle comporte des éléments de protection et de sécurité adaptés. Le non-respect du remplacement de la batterie par le modèle spécifié peut être source de dégâts matériels et corporels par explosion ou incendie.
Procédure de remplacement	1. Déconnectez tout branchement de l'instrument et mettez le commutateur sur OFF.2. Retournez l'instrument et introduisez un tournevis dans la fente du pack batterie.3. Poussez le tournevis vers l'arrière → la batterie sort de son logement. En l'absence de batterie, l'horloge interne de l'instrument continue à fonctionner pendant au moins 60 minutes.4. Placez le nouveau pack dans son logement et appuyez jusqu'à ce qu'il soit bien en place.
	Pour garantir la continuité de la sécurité, ne remplacez la batterie que par le modèle d'origine. N'utilisez pas une batterie dont l'enveloppe est abîmée.

1.4.1. Technologie LITHIUM-ION

La technologie Li-ion offre de nombreux avantages

▪ une grande autonomie pour un encombrement et un poids limité▪ l’absence d’effet mémoire : vous pouvez recharger la batterie, même si elle n’est pas complètement déchargée, sans diminuer sa capacité▪ une auto-décharge très faible▪ la possibilité de recharger rapidement la batterie▪ le respect de l’environnement garanti par l’absence de matériaux polluants, comme le plomb ou le cadmium.

1.4.2. Charge de la batterie

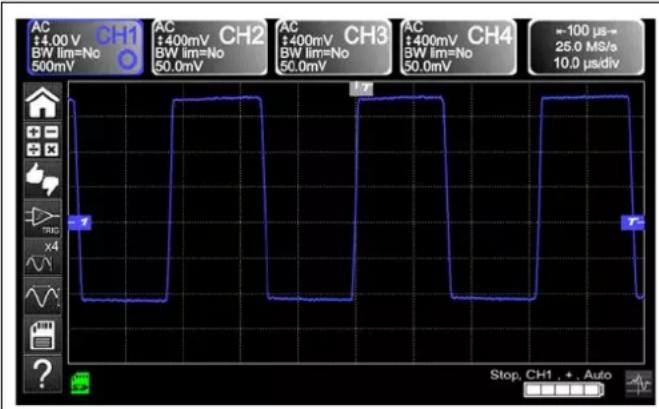

AC ±4.00 V CH1 AC ±400mV CH2 AC ±400mV CH3 AC ±400mV CH4 =100 µs→ BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BT 500mV 50.0mV 50.0mV 50.0mV 50.0mV 50.0mV 50.0mV 50.0mV 50.0mV 50.0mV 50.0mV 50.0mV 50.0mV 50.0mV 50.0mV 50.0 Stop, CH1 , + , Auto

Avant la première utilisation, commencez par charger complètement la batterie. La charge doit s'effectuer entre 0 et 45°C. L'instrument est prévu pour fonctionner alors que le chargeur est branché.

Le bloc chargeur de l'instrument se compose de deux éléments : une alimentation et un chargeur. Le chargeur gère simultanément le courant de charge, la tension de batterie et sa température interne. Ainsi, la charge est effectuée de façon optimale, tout en garantissant une durée de vie importante de la batterie.

Affichage, dans chaque mode, des 5 niveaux de charge de la batterie

Avant d’utiliser votre instrument, vérifiez son niveau de charge : un témoin est visible à l’écran	▪ Si la LED du chargeur est de couleur orange et si elle clignote → absence de batterie ou batterie en charge. La LED s’allume en vert en fin de charge.▪ Si l’indicateur du niveau de batterie affiche moins de trois barres, mettez l’instrument en charge. Le temps de charge est d’environ 5 h. Suite à un stockage de longue durée, il se peut que la batterie soit complètement déchargée. Dans ce cas, la première charge peut durer plus longtemps. En cas de non-utilisation de l’instrument pendant plus de deux mois, retirez la batterie. Pour qu’elle conserve sa capacité, rechargez-la tous les 4 à 6 mois.
Afin de prolonger la durée de vie de la batterie	▪ Utilisez uniquement le chargeur fourni avec votre instrument. L’utilisation d’un autre chargeur peut s’avérer dangereuse !▪ Chargez votre instrument uniquement entre 0 et 45°C.▪ Respectez les conditions d’utilisation et de stockage définies dans la présente notice.▪ En cas de non utilisation prolongée de l’oscilloscope, retirez la batterie et stockez-la dans un endroit tempéré.
Dock Batterie Support de charge externe Li-Ion P01102130 + étiquette[104C]	▪ Le chargeur est commun à plusieurs instruments de mesures du groupe Chauvin Arnoux ; sur l’étiquette de l’alimentation réf. PA40W-2, le logo CHAUVIN ARNOUX apparaît.▪ Ce chargeur PA40W-2 est compatible avec ScopiX IV. Un jeu d’étiquettes est mis à disposition, si vous souhaitez « personnaliser » les accessoires du ScopiX IV.
	Les piles et les accumulateurs usagés ne doivent pas être traités comme des déchets ménagers. Rapportez-les au point de collecte approprié pour le recyclage.

1.5. Isolation des voies

ScopiX IV est équipé de 2 ou 4 voies isolées, non seulement entre elles, mais aussi par rapport à la terre 600 V CAT III :

Schéma de la structure électronique du ScopiX IV :

Les sorties USB, Ethernet, μSD Card et calibration sendes sont flottantes par rapport aux voies et peuvent être mises à la terre Les voies flattent indépendamment USB Ethernet RJ45 Calibration 1KHz μSD Card CH1 300V CAT III CH2 600V CAT III 600V CAT III CH3 600V CAT III CH4 600V CAT III Wall plug Carte de base Module WIFI Clavier Ecran Batterie (Li-Ion) Isolation double

Isolation numérique des masses

■ Réaliser des mesures dans des systèmes où les circuits sont quelquefois portés à des potentiels différents peut être très dangereux. Le danger provient soit de court-circuits indésirables via l'instrument, soit des potentiels eux-mêmes.■ Le procédé d'isolation numérique des masses propose d'utiliser les mêmes bornes d'entrées et chaînes d'acquisitions pour les modes oscilloscope et multimètre, ce qui permet, notamment, de passer d'un instrument à l'autre sans modifier le raccordement de mesure.■ Avec ScopiX IV à voies isolées, il est possible d'observer les signaux de commandes de chaque phase d'un hacheur triphasé, ainsi que le courant de sortie sans avoir recours à des artifices ou des montages compliqués voir dangereux.■ Grâce aux accessoires Probix, l'opérateur est informé à tout moment des limites de son instrument (tension d'isolement, tension assignée maximale) : c'est la sécurité active.

1.6. Accessoires Probix

1.6.1. Concept Probix

ScopiX IV utilise des sondes et des capteurs Probix intelligents, reconnus automatiquement à la connexion, offrant une sécurité active à l'utilisateur.

Lors de la connexion sur une entrée de l'oscilloscope, un message de sécurité (en anglais) relatif à la sonde ou au capteur utilisé indique :

• sa tension maximum d'entrée en fonction de la catégorie
• sa tension maximum par rapport à la terre en fonction de la catégorie
• sa tension maximum entre voies en fonction de la catégorie
• son type
• ses spécifications élémentaires
• l'utilisation de cordons de sécurité adaptés.

Pour la sécurité de l'utilisateur et de l'instrument, ces informations devront impérativement être respectées.

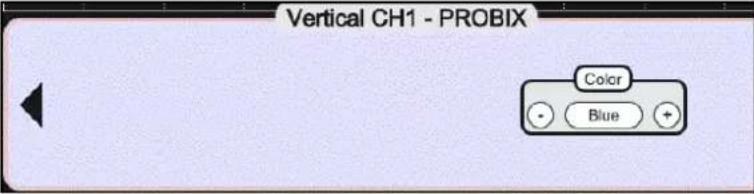

La couleur de trace du signal mesuré avec un accessoire donné, est paramétrée dans le menu :

« Vert »→« chX »→« Probix ».

Un élastique ou une collerette plastique interchangeable permet d'associer la couleur de la sonde et la couleur de la courbe. La mise à l'échelle et les unités sont gérées automatiquement par le système Probix, permettant ainsi des mesures rapides et sans risque d'erreur.

1.6.2. Mesures rapides sans erreur

Le système Probix est l'assurance d'une mise en œuvre de l'instrument, rapide et sans risque d'erreurs, ce qui est primordial pour des appareils utilisés dans le cadre de dépannages. La connexion d'accessoires BNC et de cordons banane standard est toujours possible via les adaptateurs de sécurité fournis. Une collerette plastique interchangeable permet d'adapter la couleur de l'accessoire à la couleur de sa voie. L'alimentation, tout comme l'étalonnage des capteurs, s'effectue directement via l'oscilloscope.

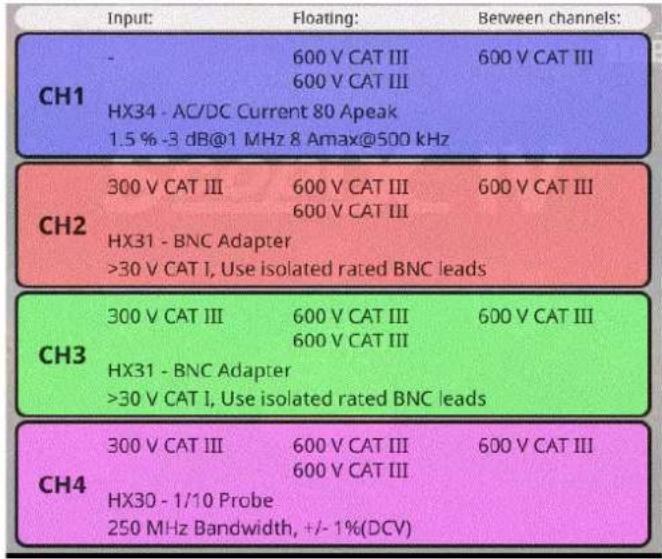

(1) (2) (3)

Input: Floating: Between channels: - 600 V CAT III 600 V CAT III 600 V CAT III CH1 HX34 - AC/DC Current 80 Apeak 1.5 % -3 dB@1 MHz 8 Amax@500 kHz CH2 300 V CAT III 600 V CAT III 600 V CAT III 600 V CAT III HX31 - BNC Adapter >30 V CAT I, Use isolated rated BNC leads CH3 300 V CAT III 600 V CAT III 600 V CAT III 600 V CAT III HX31 - BNC Adapter >30 V CAT I, Use isolated rated BNC leads CH4 300 V CAT III 600 V CAT III 600 V CAT III 600 V CAT III HX30 - 1/10 Probe 250 MHz Bandwidth, +/- 1%(DCV)

Affichage de la :

■ tension d'entrée max (1) par rapport à la terre,
■ tension flottante (2)
■ tension entre voies (3)

selon la catégorie d'installation, le type ou la référence du capteur et une désignation des principales caractéristiques.

flottante (2) entre voies (3) par rapport à la terre (1)

1.6.3.Echelle Auto

Certaines sondes Probix sont équipées de boutons, dont l'affectation est programmable :

	La sonde HX0030 propose trois boutons de commande directement accessibles :Bouton A (programmable) : modification des paramètres de réglage de la voie sur laquelle elle est connectéeBouton B (programmable) : modification des paramètres de réglage de la voie sur laquelle elle est connectéeBouton de commande du rétro-éclairage de la zone de mesure.
	Lors de la connexion, tous les paramètres préférentiels mémorisés dans les accessoires (affectation des boutons A et B + couleur) sont automatiquement réactivés. Ils sont modifiables via l'appui sur la zone ci-contre.Configuration des voies et gestion des capteursLes coefficients, échelles et unités des capteurs ainsi que la configuration des voies sont automatiquement gérés.

1.6.4. Message de sécurité

Identification des accessoires et gestion de la sécurité

Sorte de “plug and play” de la mesure, les sondes et les capteurs sont immédiatement reconnus une fois connectés. L'instrument ne se contente pas de les identifier, il renseigne sur leurs caractéristiques.La sécurité active est intégrée, notamment, sous la forme d'informations et de recommandations de sécurité relatives à l'accessoire utilisé.

1.6.5. Alimentation des accessoires

L'oscilloscope alimente en énergie les accessoires Probix.

2. DESCRIPTION DE L'INSTRUMENT

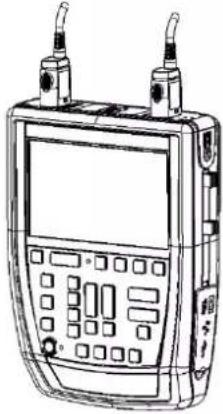

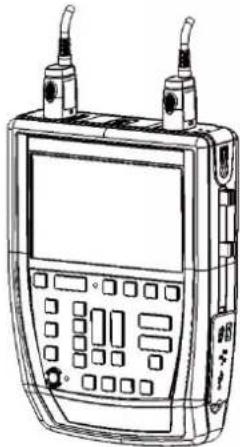

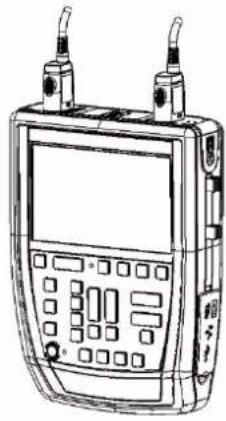

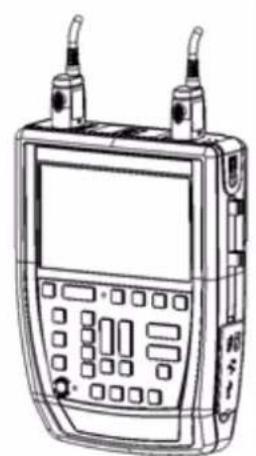

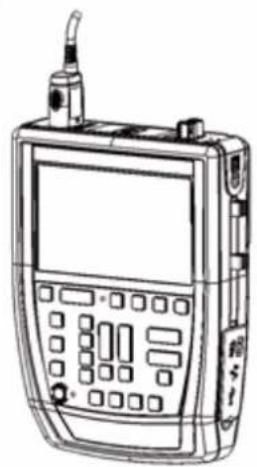

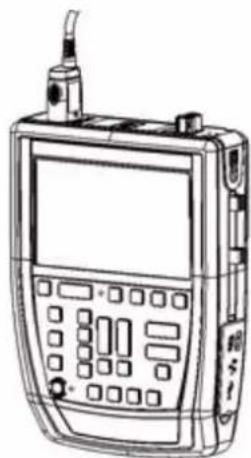

2.1. Face avant

Bornier Probix Boîtier dur recouvert d'élastomère, étanche aux gouttes d'eau verticals IP54 Ecran couleur Visualisation des signaux appliqués, accompagnés de tous les paramètres de réglages. Les fonctions principales de commandes sont modifiables par la dalle tactile à l'aide du stylet fourni. ScopiX IV 0X 9104 L'écran est divisé en zones fonctionnelles : visualisation du zoom en même temps que la forme d'onde, mesures automatiques et curseurs, fonction FFT avec signal temporel. Chaque voie et ses paramètres son t identifiables par une couleur identique sur un fond noir pour une meilleure lisibilité. Une optimisation des couleurs facilite le repère des voies. Série de pictogrammes : ils sont intuitifs pour faciliter leur usage. Clavier silicone 30 touches donnent un accès direct aux commandes principales. SÉRIE X®

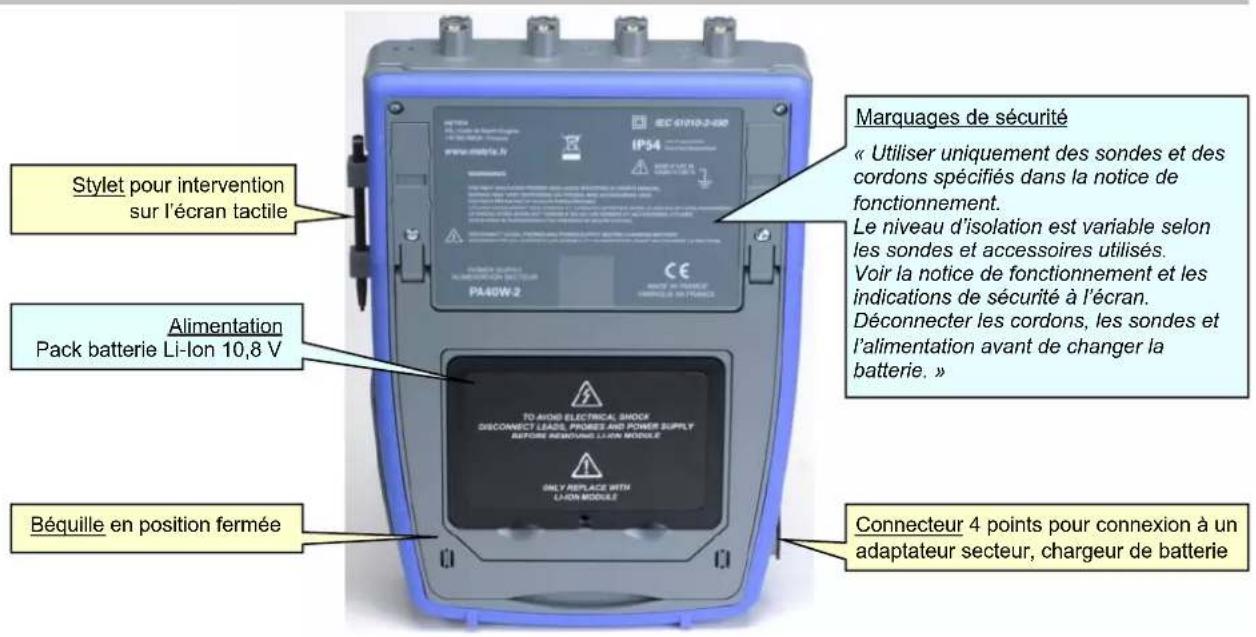

2.2. Face arrière

Stylet pour intervention sur l'écran tactile Alimentation Pack batterie Li-Ion 10,8 V Béquille en position fermée IP54 PA40W-2 TO AVOID ELECTRICAL SHOCK DISCONNECT LEADS, PROMES AND POWER SUPPLY BEFORE REMOVALING LI-ON MODULE ONLY REPLACE WITH LI-ON MODULE Marquages de sécurité « Utiliser uniquement des sondes et des cordons spécifiés dans la notice de fonctionnement. Le niveau d'isolation est variable selon les sondes et accessoires utilisés. Voir la notice de fonctionnement et les indications de sécurité à l'écran. Déconnecter les cordons, les sondes et l'alimentation avant de changer la batterie. » Connecteur 4 points pour connexion à un adaptateur secteur, chargeur de batterie

2.3. Ecran tactile et stylet

Affichage		Ecran couleur :LCD WVGA(800 x 480)7 poucesTFTCouleur tactile résistif (utilisable avec gants de protection)Rétro-éclairage à diodes électro-luminescentesLuminosité réglable par la touche du clavier etCapteur lux: adapte la luminosité automatiquement selon l'environnement d'utilisation
	▪ L'écran :- tactile- couleur- résistant à l'eau et à la poussière- répond positivement à toute forme de pression avec n'importe quelle surface de pointage, telle que : stylet, ongle, main nue ou gantée.▪ Des pictogrammes intuitifs ont été créés pour en faciliter l'usage.▪ Chaque voie et ses paramètres sont identifiables par une couleur identique sur fond noir pour une meilleure sensibilité.▪ Les couleurs ont été optimisées pour faciliter le repère des voies.▪ L'écran est partitionné selon les fonctionnalités sélectionnées :- visualisation du zoom et même temps que la forme d'onde,- mesures automatiques et curseurs,- fonction FFT et signal temporel
Calibration de l'écran tactile		L'écran tactile peut être calibré à partir de la fenêtre d'accueil en appuyant sur la touche clavier ci-contre.

2.4. Accessoires

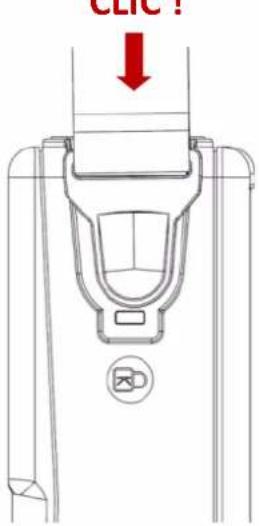

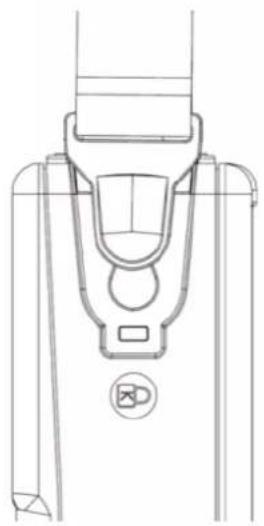

Sangle HX0122 avec ruban auto-agrippant, pour ‘tenue en main’ ou ‘porté épaule’	Fixation de la sangle (de longueur ajustable, de 42 à 60 cm) sur l'instrument :1. Mettre la sangle :CLIC!
	2. Enlever la sangle :CLIC!

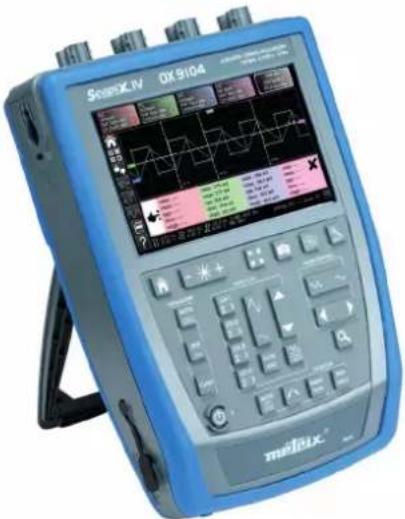

Béquille offrant un angle de 40°
Sacoche HX0120	La sacoche de transport/protection comprend :■ 1 fond étanche tout terrain■ 2 poignées■ 1 sangle « porté épaule »■ 1 compartiment intérieur amovible avec 3 zones de rangement :- 1 compartiment central équipé d'une pochette plastifiée, destiné au ScopiX,- 2 poches latérales avec séparations auto-adhésives et modulables pour le rangement des accessoires.
Stylet HX0121		Le stylet se range dans le porte-stylet, sur le flanc de l'instrument.
		Le stylet est équipé d'un œillet.On peut y introduire un fil nylon pour fixer le stylet sur le bornier :2 trous, avec un guide-fil intérieur, sont disponibles à cet usage.

2.5. Interfaces de communication

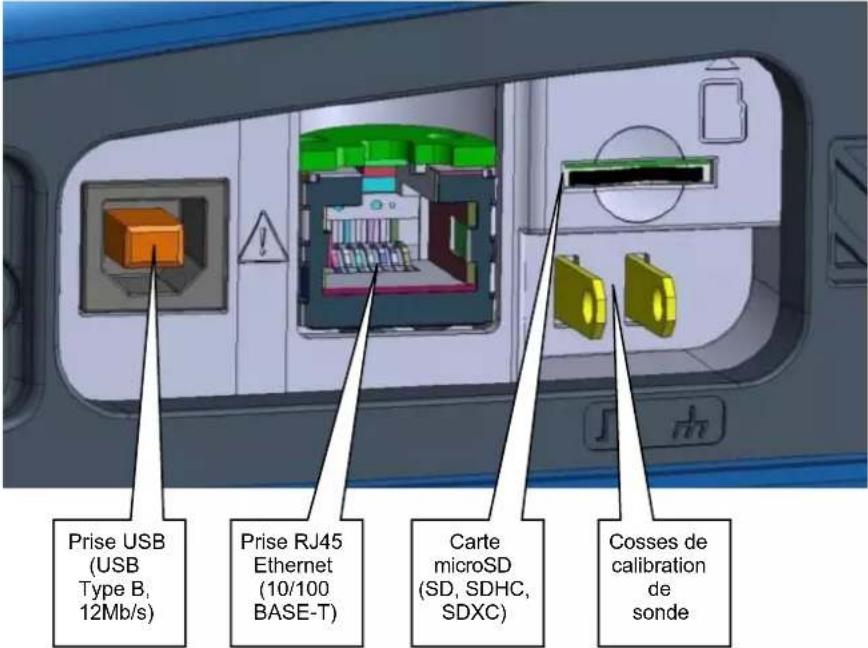

Interfaces de communication		Elles sont regroupées dans un espace dédié, sur le côté droit de l'oscilloscope, et protégé par un bouchon de protection, qu'il faut soulever pour y accéder.
	USB Type B (peripheral) pour la communication avec un PCPeripheral RJ45 filaire EthernetWiFi (liaison inactive par défaut) pour la communication avec un PC ou impression vers une imprimante réseauμSD haute capacité pour le stockage des donnéesA l'écran, un icone trois couleurs rafraîchi toutes les 5 minutes, indique la présence et le taux d'occupation de la micro SD card ou de la mémoire interne.La configuration générale des interfaces de communication figure sous l'icone ci-contre ; par défaut, la liaison WiFi est inactive.
Type de communication	Réseau LAN ETHERNET filiaire (configuration manuelle / automatique)Possibilité d'activer la liaison radio WiFi pour communiquer avec un PC ou sous environnement ANDROÏD sur tablette ou smartphoneUSB type B pour connecter un PC et échanger des fichiers ou piloter l'instrument
	Voir le fichier de procédure de communication « X04789 » disponible sur votre CD ou sur site support :https://www.chauvin-arnoux.com/fr/support

3. PRISE EN MAIN

3.1 Principes généraux

• Les boîtes de dialogues s'affichent en bas de l'écran. Elles ne recouvrent pas l'espace réservé aux courbes, laissant ainsi la vision directe de l'action de l'utilisateur sur la voie. Seuls restent affichés les réglages qui concernent cette courbe. Cependant, dans certains cas rares, l'utilisation d'un clavier virtuel est nécessaire : ce clavier apparaît au centre de l'écran et couvre donc l'espace des courbes.
• La boîte de dialogue ouverte s'efface en cliquant sur le bouton en haut à droite de la fenêtre de dialogue.
• La modification d'un paramètre d'une fenêtre de dialogue est immédiate, elle prend effet sur-le-champ en modifiant les courbes, sans confirmation préalable.
  L'aide en ligne multilingue (commune à tous les modes) est accessible par l'icone de l'écran. Elle explique les touches du clavier : tout appui sur une touche du clavier entraîne l'affichage de l'aide de la touche enfoncée, sans pour autant lancer la fonction associée à cette touche. Le nom et l'icone de la touche sont repris au-dessus de l'explication. La sortie de l'aide en ligne se fait en pointant le stylet dans la fenêtre d'aide.
• Le mode opératoire est multilingue, mais les copies d'écran illustrant cette notice sont en anglais.

3.2 Touche « ON/OFF »

■ Un appui sur cette touche met en marche l'instrument → la LED orange s'allume.
■ Un appui court met l'instrument en veille → la LED orange clignote.
■ Un appui long sauvegarde la configuration et l'instrument s'arrête.

3.3 Touche « Screenshot »

Réalisation de captures d'écran dans le dossier « Screenshot ».

Elle est accessible dans les modes :

• oscilloscope
• multimètre
• logger

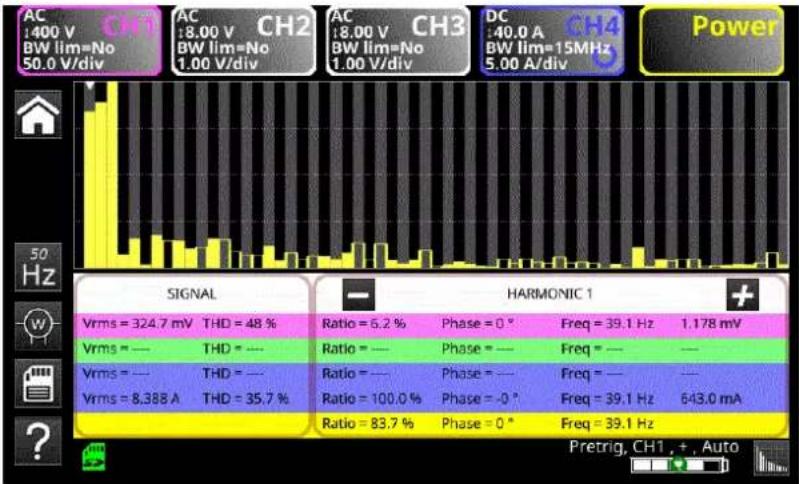

• analyseur d'harmoniques

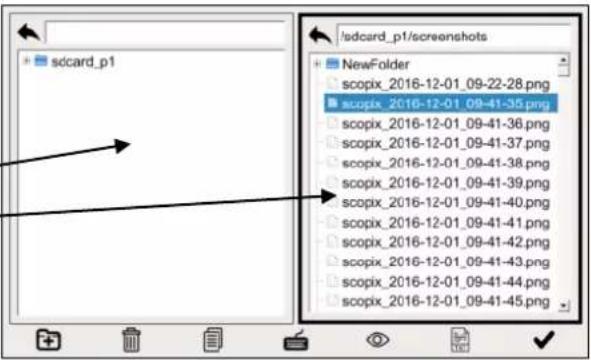

Les fichiers sont nommés :

SCOPIX_date_heure-minute-seconde.png dans la mémoire interne ou sur la μSD connectée.

/sdcard_p1/screenshots NewFolder scopix_2016-12-01_09-22-28.png scopix_2016-12-01_09-41-35.png scopix_2016-12-01_09-41-36.png scopix_2016-12-01_09-41-37.png scopix_2016-12-01_09-41-38.png scopix_2016-12-01_09-41-39.png scopix_2016-12-01_09-41-40.png scopix_2016-12-01_09-41-41.png scopix_2016-12-01_09-41-42.png scopix_2016-12-01_09-41-43.png scopix_2016-12-01_09-41-44.png scopix_2016-12-01_09-41-45.png

3.4 Touche « Plein Ecran »

Cette touche entraîne le passage du mode d'affichage normal au mode d'affichage « plein écran » et inversement.

L'écran est organisé pour laisser la surface optimale au tracé des courbes.

Suppression :

■ de la barre de menus
■ des paramètres des traces de la BdT
■ du bargraph

A partir de l'écran d'accueil, cette touche permet la calibration de l'écran tactile.

Stop, CH1 + Auto

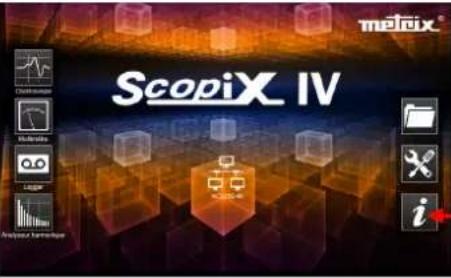

3.5 Touche et Icone « HOME »

Si ➔	Alors ➔	(à l'écran) ➔
vous appuyez sur la touche « HOME » du clavier	▪ vous retournez à l'écran d'accueil depuis votre session de mesure
	▪ vous accédez directement aux différents modes de fonctionnement de l'instrument : - oscilloscope → - multimètre → - LOGGER → - analyseur d'harmoniques → - Bus →
	▪ vous accédez au système interne de gestion des fichiers et à la SDcard (un fichier contient un objet sauvegardé).	functions harmonic logger NewFolder screenshots sdcard_p1 setups traces

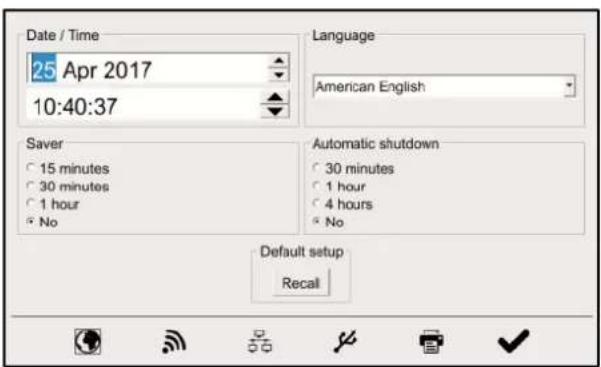

	▪ vous accédez aux paramètres du système : - réglage de l'heure et de la langue - WiFi, - réseau, - impression
	▪ vous accédez aux informations suivantes : - numéro de série de l'instrument - version matérielle - version logicielle - texte des licences des différents modules logiciels embarqués (GPL, GPL2, LGPL)
vous cliquez sur l'icone « HOME » présente à l'écran	▪ vous retournez directement à l'écran d'accueil, à n'importe quel moment de votre navigation.

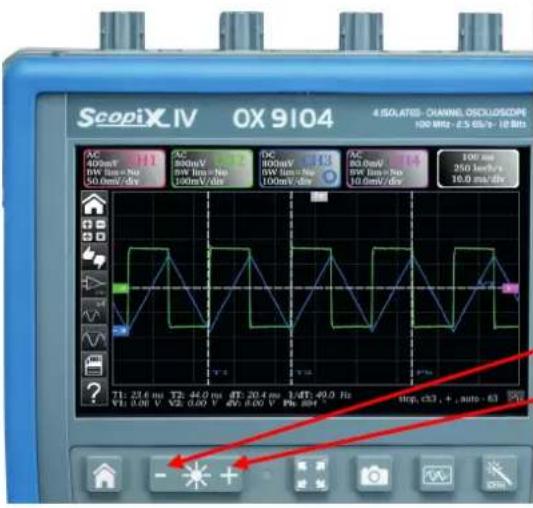

3.6 Touche Luminosité

Cette touche règle la luminosité de l'écran (rétro éclairage LED) :

Il est possible de régler la luminosité selon votre exposition :

▪ niveau inférieur → appui sur «-»
■ niveau supérieur → appui sur « + »

Les pas disponibles sont 25 %, 37 %, 50 %, 62 %, 75 %, 87 %, 100 %.

Nota : Réglage de la luminosité en automatique jusqu'à appui sur la touche

4. DESCRIPTION FONCTIONNELLE D'OX 9304

4.1 Mode OSCILLOSCOPE

4.1.1 Touches/clavier actives Luminosité Plein écran Copie d'écran Mémoire de référence Autoset « Home » MEASURE VERTICAL HORIZONTAL Mesures automatiques CHX AUTO CH1 CH2 CH3 AC/DC GND RÉférence des mesures REF CHx CURS. Curseurs Trigger Base de temps horizontale Zoom Réglages verticaux Touche ON/OFF AUTO 50% CHX SINGLE REFR. RUN HOLD Déclenchement

4.1.2 Réglage de la « Mémoire de Référence », à partir du clavier

En mode oscilloscope, un appui sur cette touche fige les traces présentes à l'écran, la courbe s'affiche en couleur de voie plus foncé en tant que référence pour les comparer à une nouvelle acquisition.

Les mémoires de référence sont accompagnées de leur n° de référence. Un second appui les efface : ces dernières sont perdues.

Cette mémoire n'est pas sauvegardée et sera perdue en quittant mode Oscilloscope.

AC 18.00 V BW lm=No 1.00 V CH1 AC 1400mV BW lm=No 50.0mV CH2 DC 15.00 % BW lm=No 625mV CH3 AC 1400mV BW lm=No 50.0mV CH4 =1.00 ms= 2.50 MS/s 100 μs/div Stop CH1 + - Auto

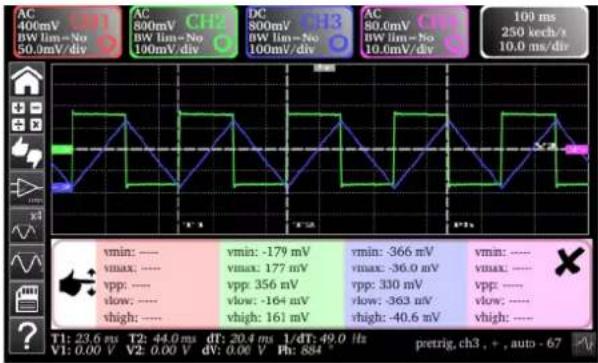

4.1.3 Réglage de l'AUTOSET, à partir du clavier → touche « Baguette magique »

Réglage automatique optimal de l'AUTOSET des voies où un signal est appliqué.

Les réglages concernés sont :

■ le couplage
■ la sensibilité verticale
■ la base de temps
■ la pente
■ les cadrages
■ le déclenchement.

Le signal de fréquence la plus basse est utilisé comme source de déclenchement. Si aucune trace n'est détectée sur les entrées, l'autoset est abandonné.

Un appui simultané sur déclenchement.

affecte la voie correspondante comme source de

4.1.4 Affichage des principes de mesures « MEASURE », à partir du clavier

		Active ou désactive l'affichage de la fenêtre des 20 mesures automatiques de la trace de référence.
	Par défaut, les curseurs sont activés avec les mesures automatiques.
	[SZ7CG]	Sélectionne, parmi les traces affichées, la trace de réf. pour les mesures automatiques et manuelles, la voie référente est signalée par un cercle de la couleur de la voie dans la zone CHx ou Fx.
		Active ou désactive l'affichage des curseurs des mesures manuelles.En mesure automatique, les curseurs ne peuvent pas être désactivés.Les curseurs verticaux et horizontaux peuvent être déplacés sur la dalle tactile avec le stylet.Les mesures réalisées position T (période), «dt» (écart de temps entre les deux curseurs), 1/dt (écart en fréquence Hz) et «dv» (écart de tension entre les 2 curseurs) sont rapportées dans la zone d'état. Un curseur de phase Ph (en °) propose une valeur de l'angle entre T et la référence.

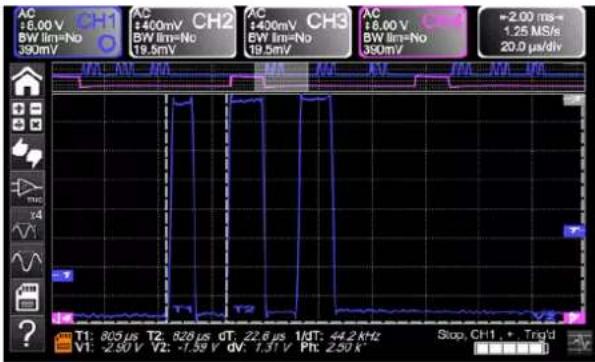

4.1.5 Réglage de la base de temps « HORIZONTAL »

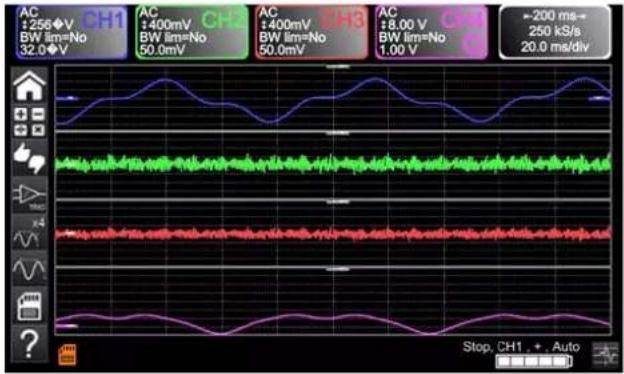

a) à partir du clavier

	Augmente / diminue le coefficient de la base de temps par appuis successifs (T/DIV).
	Après un Zoom, le réglage « Z-Pos. » modifie la position de l'écran dans la mémoire d'acquisition (partie supérieure de l'écran).
	Active ou désactive la fonction « Zoom » horizontalUn écran de la forme d'onde est affiché en haut de l'écran avec la portion zoomée, dans la zone principale.Par défaut, le zoom est réalisé autour des échantillons situés au centre de l'écrar mais la zone peut être déplacée.Une zone peut être zoomée, en traçant un rectangle autour de la zone à agrandir, à l'aide du stylet sur la dalle tactile.Les valeurs de sensibilité, base de temps et les cadrages horizontaux et verticaux sont recalculés automatiquement.

b) à partir de l'écran

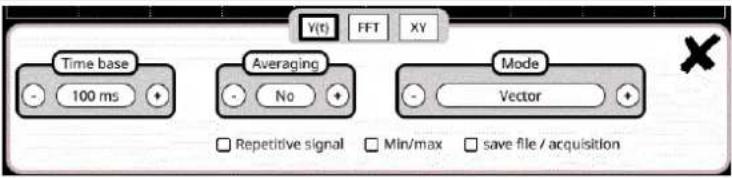

	Cliquez en haut à droite de l’écran, sur la zone Base de Temps (voir ci-contre).
	Description ci-après des modes d'affichage Y(t) - Y(f) - XY
1. Y(t) :représentation temporelle d’une forme d’onde
	Réglages de 1 ns à 200 s
	Pas de moyennageCoeff.moyennage 2Coeff.moyennage 4Coeff.moyennage 16Coeff.moyennage 64	Sélection d’un coefficient, afin de calculer une moyenne sur les échantillons affichés : cela permet, par exemple, d’atténuer le bruit aléatoire observé sur un signal.Pour que le coefficient de moyennage soit pris en compte dans la représentation du signal, l’option « Signal répétitif » doit être sélectionnée.Le calcul est effectué suivant la formule suivante :Pixel N = Echantillon*1/Taux moyennage + Pixel N-1(1-1/Taux moyennage) :Echantillon Valeur du nouvel échantillon acquis à l’abscisse tPixel N Ordonnée du pixel d’abscisse t à l’écran,à l’instant NPixel N-1 Ordonnée du pixel d’abscisse t à l’écran,à l’instant N-1
	Vecteur	Un vecteur est tracé entre chaque échantillon.
	Enveloppe	Le minimum et le maximum observés sur chaque position horizontale de l’écran sont affichés. Utilisez ce mode pour visualiser une variation temporelle ou d’amplitude, ou une modulation.
	Toute l’acquisition	La totalité de l’acquisition (100 000 échantillons) est affichée à l’écran et un vecteur est tracé entre chaque échantillon. Utilisez ce mode pour visualiser tous les détails de l’acquisition. Cette fonction peut être utilisée sur une mémoire ou sur une courbe déjà acquise.
	Persistence	Le mode persistance permet de rechercher des évènements intermittents rares. Les données en cour d’acquisition sont représentées en couleur claires, les anciennes données sont de couleurs sombres. En mode persistance, les traces restent affichées à l’écran pour une durée infinie.
	Augmentation de la définition temporelle d’une trace pour un signal périodique.Si cette option est cochée, le signal peut être moyenné.Pour les bases de temps inférieures à 100 μs/div. (sans mode zoom actif), le signal affiché est reconstitué d’après plusieurs acquisitions. La résolution temporelle peut atteindre 40 ps.Si le signal n’est pas répétitif, n’utilisez pas cette option. La résolution temporelle sera alors de ± 1 ns.Si ce choix est coché, la durée de reconstruction du signal peut être assez longue.Les paramètres suivants influent sur cette durée :la base de tempsla fréquence de récurrence du triggerl’activité du mode MoyennagePendant cette reconstruction, le signal doit être stable (amplitude, fréquence, forme).Pour accélérer la reconstruction suite à une évolution du signal, stoppez l’acquisition, puis démarrez à nouveau : Stop / Run.
	Utilisez ce mode pour visualiser des valeurs extrêmes du signal, acquises entre 2 échantillons de la mémoire d'acquisition. Ce mode permet :• de détecter une fausse représentation due à un sous échantillonnage• de visualiser des évènements de courte durée (Glitch, ≤ 2 ns). Quelle que soit la base de temps utilisée et la vitesse d'échantillonnage correspondante, les évènements de courte durée (Glitch, ≤ 2 ns) sont visualisés.
	ROLL: Automatique sur base de temps >100 ms, monocoup.En mode monocoup, si la base de temps est supérieure à 100 ms/div, les nouveaux échantillons sont affichés dès qu'ils ont été acquis et le mode ROLL est activé dès que la mémoire d'acquisition est pleine (défilement de la trace de la droite vers la gauche de l'écran).
	En mode déclenché, la sauvegarde/relance permet d'enregistrer au format « .trc » les acquisitions dans le répertoire « Traces ».Vous pouvez ainsi mémoriser plusieurs évènements rares dans le système de fichier et les analyser ultérieurement.

2. Y(f) = FFT(Transformée de FOURIER Rapide)

La Transformée de FOURIER Rapide (FFT) est utilisée pour calculer la représentation discrète d'un signal dans le domaine fréquentiel, à partir de sa représentation discrète dans le domaine temporel. Elle est calculée sur 2500 points. Elle peut être utilisée dans les applications suivantes :la mesure des différentes harmoniques et de la distorsion d'un signal,l'analyse d'une réponse impulsionnelle,la recherche de source de bruit dans les circuits logiques.

La transformée de FOURIER rapide est calculée d'après la formule

X(k) = 1N * _n=-2^2-1 j - ( 2 nkN ) pour k [0(N-1)] x(n) : un échantillon dans le domaine temporel X(k) : un échantillon dans le domaine fréquentiel N : résolution de la FFT n : indice temporelk: indice fréquentiel

Fenêtre de pondérationHammingAvant de calculer la FFT, l'oscilloscope pondère le signal à analyser par une fenêtre qui agit comme un filtre passe-bande. Le choix d'un type de fenêtre est essentiel pour distinguer les différentes raies d'un signal et faire des mesures précises.
Représentation temporelle du signal à analyser
Fenêtre de pondération
Signal pondéré
Représentation fréquentielle du signal calculée par FFT
La durée finie de l'intervalle d'étude se traduit par une convolution dans le domaine fréquentiel du signal avec une fonction sinx/x.Cette convolution modifie la représentation graphique de la FFT à cause des lobes latéraux caractéristiques de la fonction sinx/x (sauf si l'intervalle d'étude contient un nombre entier de périodes).Cinq fenêtres de pondération sont offertes : les menus apparaissent directement à la sélection du menu FFT.
Type de fenêtre	Largeur du lobePrincipal à -3dB (bin)	Amplitude max. du lobe secondaire (dB)
rectangulaire	0.88	-13
Hamming	1.30	-31
Hanning	1.44	-43
Blackman	1.64	-58
Flat top	3.72	-93
Effets du sous-échantillonnage sur la représentation fréquentielle:Si la fréquence d'échantillonnage est mal adaptée (inférieure au double de la fréquence maximale du signal à mesurer), les composantes de haute fréquence sont sous-échantillonnées et apparaissent, sur la représentation graphique de la FFT par symétrie (repliement).La fonction « Autoset » est active. Elle permet d'éviter le phénomène ci-dessus et d'adapter l'échelle horizontale : la représentation est plus lisible.La fonction « Zoom » est active. Le zoom affecte la représentation graphique de la FFT et ne modifie pas les conditions d'acquisition ( BT+profondeur).

Type de fenêtre	Largeur du lobePrincipal à -3dB (bin)	Amplitude max. du lobesecondaire (dB)
rectangulaire	0.88	-13
Hamming	1.30	-31
Hanning	1.44	-43
Blackman	1.64	-58
Flat top	3.72	-93

- echelle log. +

Unité horizontale : Elle est indiquée à la place de la base de temps et est calculée d'après le coefficient de balayage :Unité en ( ) = 12,5Coefficient de balayage Unité verticale : Deux possibilités sont offertes par les sous-menus :a) Echelle linéaire : en sélectionnant le menu FFT, puis échelle linéaireen (V/div)= é du signal dans sa représentation temporelle (V/div)2 b) Echelle log. : en sélectionnant le menu FFT, puis échelle log (logarithmique)en dB/div. = en attribuant 0 dB à un signal de 1 division d'amplitude efficacedans la représentation temporelleL'indicateur de position vertical de la représentation est à -40 dB.

3. XY
	Affectation des signaux sur les axes horizontaux (X) et verticaux (Y). Sélections par « + / - ». Chaque axe est gradué en 8 divisions.
	No, 2, 4, 16, 64
	Vecteur, Enveloppe, Toute l'acquisition, Persistance
	Réglages de 1 ns à 200 s
	Augmentation de la définition temporelle d'une trace pour un signal périodique

4.1.6 Réglage de l'amplitude du signal « VERTICAL »

a) à partir du clavier

		■ Sélection de la voie■ Activation de la voie■ Désactivation de la voie
		Réglage de lasensibilitéverticale de la dernière voie sélectionnée :■ Augmentation de la sensibilité verticale■ Diminution de la sensibilité verticaleLa sensibilité est reportée dans la zone d'affichage des paramètres de la voie.Elle tient compte des paramètres du menu « Echelle verticale ».
		Réglage de lapositionde la courbe sélectionnée sur l'écran :■ Déplacement vers le haut■ Déplacement vers le bas
		Sélection par appuis successifs ducouplaged'entrée« AC », « DC » ou « GND » de la dernière voie sélectionnéeModification du couplageAC - DC - GND :■ AC →bloque la composante DC du signal d'entrée,atténue les signaux au-dessous de 10 Hz.■ DC →transmet les composantes DC et AC du signal d'entrée.■ GND →l'instrument relie en interne l'entrée de la voie sélectionnée à un niveau de référence de 0 V.
		active ou désactive ladivisionhorizontalepar4de la zoned'affichage.La fonction « Full Trace » activée est indiquée par :■ la présence d'un trait continu horizontal entre les zones d'affichage■ la division horizontale du graticule par 2.Après l'activation de la fonction, les traces peuvent ensuite être déplacées verticalement dans leur zone.

b) à partir de l'écran

		définit l'échelle verticale de la voie sélectionnée à partir des réglages en cours.On obtient une lecture des mesures directes de la grandeur analysée et de son unité.
		Couplage: AC → alternatifDC → continuGND → masse

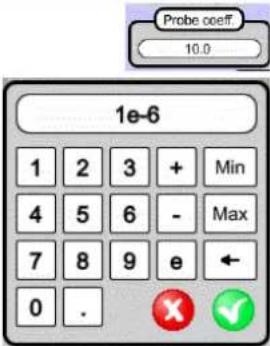

		Coefficient: Affectation d'un coefficient multiplicateur à la sensibilité de la voie sélectionnée à l'aide du stylet, dans le clavier numérique de la zone « Coefficient ».La valeur de la sensibilité indiquée dans l'affichage des paramètres de la voiesera modifiée en fonction de ce coefficient.
		Unité de mesure: Modification de l'unité de l'échelle verticale de la voie sélectionnée à l'aide du stylet dans le tableau de caractères utilisables (3 max.) après avoir choisi la zone « unité de mesure ».L'unité de l'échelle verticale sera reportée dans l'affichage des paramètres de la voie modifiée.
		Limite de la bande passante, 3 filtres sélectionnables : 15 MHz,1,5 MHz et 5 kHzLimit BP ne se règle que par le menu du réglage de la voie en cliquant dessus avec le styletLimitation de la bande passante de la voie et de son circuit de déclenchement, pour modérer le bruit d'affichage et les faux déclenchements.La bande passante de chaque voie peut être limitée à 5 kHz, 1,5 MHz ou 15 MHz.La limitation de la bande passante d'une voie est indiquée dans la zone de commande par le paramètre BW limit.
Sélection de la couleur :- rouge- vert- magenta- bleu

4.1.7. Réglage du niveau de déclenchement « TRIGGER »

a) à partir du clavier

		Réglage duniveau de déclenchement sur la valeur moyenne du signal (50 %) sans modifier le couplage du trigger. Un appui combiné avec une toucheCHxlance la même fonction, mais fixe au préalable la voie correspondante comme source de déclenchement
		Sélection, par appuis successifs, de lapente de déclenchement (positive ou négative).La pente est indiquée dans la zone d’état.
		Sélection, par appuis successifs, de l’un desmodes d’acquisitionsuivants :Monocoup (Mono) = SINGLE (sgl) » à l’écran,Déclenché (trig’d)Automatique (Auto) = REFRESH
		Mode «MONOCOUP» :Une seule acquisition déclenchée par le trigger par appui sur la touche RUN HOLD est autorisée.Pour une nouvelle acquisition, il faut réarmer le circuit de déclenchement par appui sur la touche RUN HOLD.Le mode ROLL est automatiquement activé.Mode «DECLENCHE» :Le contenu de l’écran n’est réactualisé qu’en présence d’un événement de déclenchement lié aux signaux présents sur les entrées de l’oscilloscope (CH1, CH2, CH3, CH4).En l’absence d’évènement de déclenchement lié aux signaux présents aux entrées (ou en l’absence de signaux aux entrées), la trace n’est pas rafraîchie.Mode «AUTOMATIQUE» :Le contenu de l’écran est réactualisé, même si le niveau de déclenchement n’est pas détecté sur les signaux présents aux entrées.En présence d’évènement de déclenchement, le rafraîchissement de l’écran est géré comme dans le mode « Déclenché ».Lesacquisitionsen mode « DECLENCHE » et « AUTOMATIQUE » sont autorisées ou arrêtées.Le circuit de déclenchement en mode « MONOCOUP » est réarmé.L’acquisition est lancée suivant les conditions définies par le mode d’acquisition (SINGLE REFR).L’état de l’acquisition est indiqué dans la zone d’état :RUNNING → lancéSTOP → arrêtéPRETRIG → acquisition

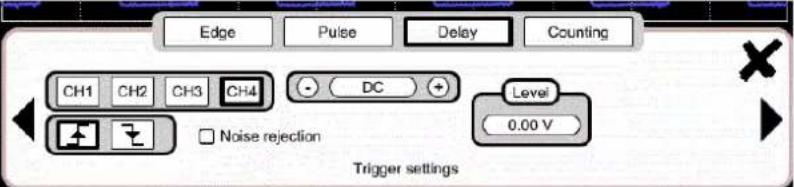

b) à partir de l'écran

1. Front Edge
	Sélection d'une voie comme source de déclenchementEx.: CH4 → Source de déclenchement
	Sélection dufiltrede la source principale de déclenchement :AC Couplage alternatif (10 Hz à 300 MHz) :bloque la composante continue du signal.DC Couplage continu (0 à 300 MHz) :laisse passer tout le signal.LF Reject Réjection des fréquences du signal source < 10 kHz :facilite l'observation des signaux présentant une composante continue ou une basse fréquence indésirable.HF Reject Réjection des fréquences du signal source > 10 kHz :facilite l'observation des signaux présentant du bruit haute fréquence.Le symbole utilisé pour indiquer le niveau de déclenchement sur la courbe indique également le couplage :T DC^ AC^ LF Reject^ HF Reject
	Sélection de la pente de déclenchement :pente de déclenchement ascendanteFront montant +pente de déclenchement descendanteFront descendant -La pente de déclenchement sélectionnée est reportée dans la zone d'état.
	0.00V Réglage du niveau de déclenchementLe niveau de déclenchement est reporté dans la zone d'affichage de la valeur en cours, après modification. Il peut être ajusté finement.
	Non Hystérésis ≈ 0,5 div.Oui Hystérésis ≈ 1,5 div.
	100 μs :inhibe le déclenchement pendant une durée prédéfiniestabilise le déclenchement sur des trains d'impulsions.Un pointage sur ce champ fait apparaître à l'écran un clavier numérique virtuel pour une saisie directe de la valeur.
2. PulsePulse	Sélection du déclenchement sur largeur d'impulsions :
	La sélection du front dans l'onglet « Trigger » (ou à partir du clavier) définit les limites de l'analyse :frontdéfinit une impulsion entreetfrontdéfinit une impulsion entreet
	Dans tous les cas, le déclenchement effectif survient sur le front de fin de l'impulsion :
	t>T1	déclenche sur une impulsion, si sa durée est supérieure à la consigne T1
	tDéclenche sur une impulsion, si sa durée est inférieure à la consigne T1	déclenche sur une impulsion, si sa durée est inférieure à la consigne T1
	t>T1 et tDéclenche sur une impulsion, si sa durée est comprise entre la valeur T1 et la valeur T2	déclenche sur une impulsion, si sa durée est comprise entre la valeur T1 et la valeur T2
	tDéclenche sur une impulsion, si sa durée est située à l'extérieur des limites définies par T1 et T2	déclenche sur une impulsion, si sa durée est située à l'extérieur des limites définies par T1 et T2

3. Retard	Réglages sur la source de qualification :
	0.00V Niveau de déclenchement
	100 μs Réglage: permet d'inhiber le déclenchement pendant une durée prédéfinie et, entre autre, de stabiliser le déclenchement sur des trains d'impulsions.

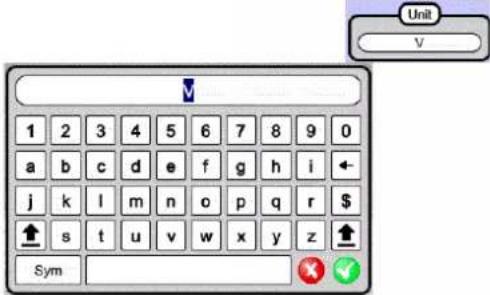

	Un pointage sur ce champ fait apparaître à l'écran un clavier numérique virtuel pour une saisie directe de la valeur →	1e-61 2 3 + Min4 5 6 - Max7 8 9 e ←0 . ✗ ✗
Retard au déclenchement	Sélection de la valeur du retard souhaité :
TriggerRéglages sur la source de déclenchement	Sélection du déclenchement sur fronts avec retardateur :Le retard est déclenché par la source auxiliaire.Le déclenchement effectif survient après la fin du retard sur le prochain événement de la source principale.
	Sélection du filtre de la source de déclenchement auxiliaire :AC Couplage alternatif (10 Hz à 300 MHz) :bloque la composante continue du signalDC Couplage continu (0 à 300 MHz) :laisse passer tout le signalLF Reject Réjection des fréquences du signal source < 10 kHz : facilite l'observation des signaux présentant une composante continue ou basse fréquence indésirableHF Reject Réjection des fréquences du signal source > 10 kHz : facilite l'observation des signaux présentant du bruit haute fréquence
	Pente de déclenchement ascendante de la source auxiliaire [IMAGE]Pente de déclenchement de la source auxiliaire descendante [IMAGE]
	Non Hystérésis ≈ 0.5 div.Oui Hystérésis de ≈ 1.5 div.

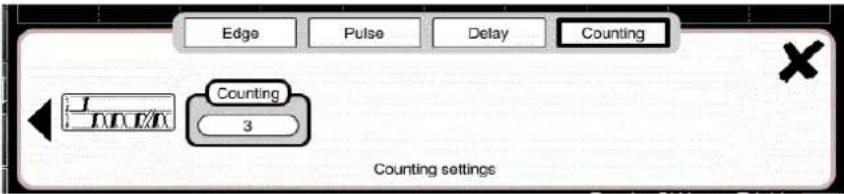

4.Comptage CountingQualifier	Sélection du déclenchement sur front avec comptage d’événements.Sélection des réglages sur la source de qualification : 100 s\\|\\ Inhibition du déclenchement pendant une durée prédéfinie et, entre autre, stabilisation du déclenchement sur des trains d’impulsions.Un pointage sur ce champ fait apparaître à l’écran un clavier numérique virtuel pour une saisie directe de la valeur.
Counting settings	Le comptage est déclenché par la source auxiliaire, la source principale sert d’horloge de comptage.Le déclenchement effectif survient après la fin du comptage sur le prochain événement de trigger de la source principale : 3\\|\\ Choix du nombre d’événements souhaité.Un pointage sur ce champ fait apparaître à l’écran un clavier numérique virtuel pour une saisie directe de la valeur.
Trigger	Sélection des réglages sur la source de déclenchement :Sélection du filtre de la source de déclenchement auxiliaire :AC Couplage alternatif (10 Hz à 300 MHz) :bloque la composante continue du signalDC Couplage continu (0 à 300 MHz) :laisse passer tout le signalLF Reject Réjection des fréquences du signal source < 10 kHz : facilite l’observation des signaux présentant une composante continueHF Reject Réjection des fréquences du signal source > 10 kHz : facilite l’observation des signaux présentant du bruit haute fréquence
	de déclenchement ascendante\ Pente de déclenchement descendante\ La pente de déclenchement sélectionnée est reportée dans la zone d’état.\
	600mV\ Niveau de déclenchement
	Non Hystérésis ≈ 0,5 div.Oui Hystérésis ≈ 1,5 div.

4.1.8. Fonction MATHEMATIQUE, à partir de l'écran

	Définition, pour chaque trace, d'une fonction mathématique et de l'échelle verticale Editeur d'équation (fonctions sur les voies ou simulées, programmables F1, F2, F3, F4):AdditionSoustractionMultiplicationDivisionFonctions complexes entre voies

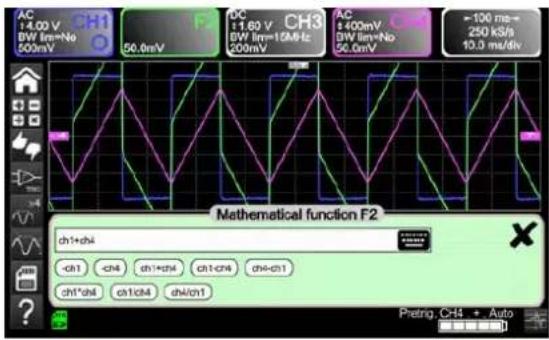

Fonctions simples	Exemple: Addition entre voies

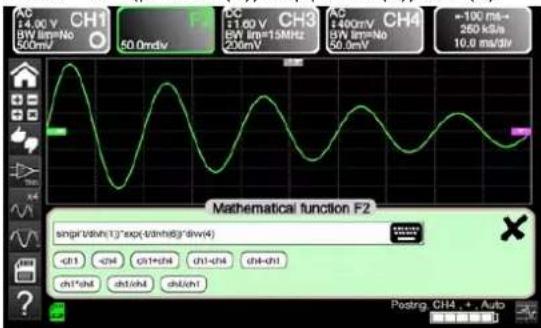

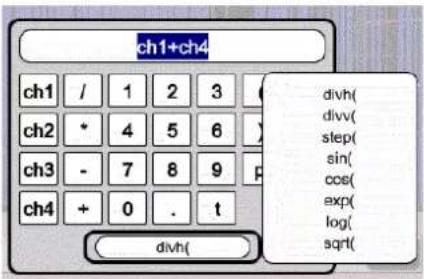

Fonctions complexes	Exemple: Réalisation d'une trace de sinusoide amortie à partir de fonctions prédéfinies	math1 = (pi^*t/divh(1))^*(-t/divh(6))^*divv(4) (pi^*t/divh(1)) modifie le nombre de période. (-t/divh(6)) modifie le niveau d'amortissement.
Définition d'une fonction complexe à partir des paramètres du clavier numérique et un champ paramétrable		8 fonctions mathématiques prédéfinies peuvent être utilisées : · divh( division horizontale) · divv( division verticale) · step( marche) à l'aide de « t » (*) · sin( sinus) · cos( cosinus) · exp( exponentiel) · log( logarithmique) · sqrt( racine carrée) (*) t = abscisse de l'échantillon dans la mémoire d'acquisition divh(1) est équivalent à 10 000 échantillons (points) = 1 div. horizontale

4.1.9. Fonction PASS/FAIL, à partir de l'écran

		Ouverture de la fenêtre Menu « Pass/Fail »La fonction Pass/Fail permet de comparer l’évolution du signal temps réel à un masque. Si le signal temps réel respecte le masque prédéfini, le signal est « bon » (Pass), sinon le signal est « mauvais » (Fail).
		Active/désactive le mode Pass/Fail
		Lance l’analyse.12/86 Compteur d’acquisition
		Sélection de la source pour application du masque et analyse
		Définition de la largeur du masque.Après la saisie d’une valeur, le message « Calcul masque en cours » apparait puis le nouveau masque est affiché.
		Définition de la hauteur du masque.Après la saisie d’une valeur, le message « Calcul masque en cours » apparait puis le nouveau masque est affiché.

	All : Affiche le nombre d'acquisitions en temps réelPass : Affiche le nombre d'acquisitions qui respectent les conditions du masque prédéfini.Fail : Affiche le nombre d'acquisitions qui ne respectent pas les conditions du masque prédéfini.
	Active le bip sonore
	Un appui sur cette touche entraîne l'affichage de l'écran ci-dessous :Utilisez cette fonctionnalité pour enregistrer en mémoire locale ou sur μSDCard la configuration du masque.
	Un appui sur cette touche entraîne l'affichage de l'écran ci-dessous :Utilisez cette fonctionnalité pour restaurer la configuration d'un masque depuis la mémoire locale ou la μSDCard.
Remarque :	Le fichier .msk est stocké dans le répertoire « masks » en mémoire locale ou sur la μSDCard.□ traces□ setups□ sdcard_p1□ screenshots□ masks□ logger

4.1.10. Mesures AUTOMATIQUES, à partir de l'écran

		Ouverture de la fenêtre Menu« Mesures automatiques » de la voie
		Ouverture de la fenêtre Menu« Mesures automatiques » des 4 voies
		Les mesures sont effectuées et rafraîchies sur la trace de référence sélectionnée. Toutes les mesures réalisables sur cette trace sont affichées. (- . - - ) est affiché pour les mesures non réalisables.La fermeture de la fenêtre est réalisée en pointant sur × avec le stylet.Toutes les20mesuressélectionnées seront affichées dans la zone d’état en bas de l’écran avec, en fond, la couleur de la voie :

vmin	tension crête minimale	trise	temps de montée
vmax	tension crête maximale	tfall	temps de descente
vpp	tension crête-à-crête	wplus	largeur d'impulsion positive (à 50 % de Vamp)
vlow	tension basse stabilisée	wlow	largeur d'impulsion négative (à 50 % de Vamp)
vhigh	tension haute stabilisée	period	période
vamp	amplitude	freq	fréquence
vrms	tension efficace réalisée sur l'intervalle de mesure	dcycle	rapport cyclique
vrms_c	tension efficace réalisée sur un nombre entier de cycles	npulses	nombre d'impulsions
vavg	tension moyenne	over_pos	dépassement positif
sum	sommation des valeurs instantanées du signal	over_neg	dépassement négatif

Conditions de mesure

■ Les mesures s'effectuent sur la partie de la trace visualisée à l'écran entre les curseurs T1 et T2.
- Toute modification du signal entraîne une mise à jour des mesures. Celles-ci sont rafraîchies au rythme de l'acquisition.
La précision des mesures est optimale, si au moins deux périodes complètes du signal sont affichées.

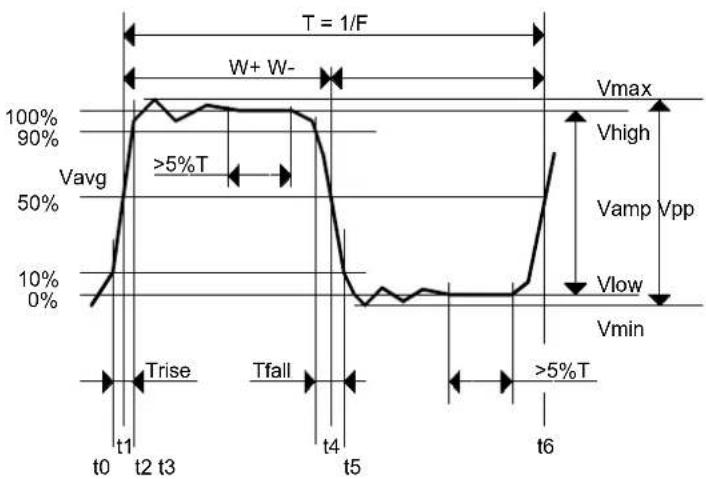

Présentation des mesures automatiques

• Dépassement positif = [100 * (Vmax - Vhaut)] / Vamp
• Dépassement négatif = [100 * (Vmin - Vbas)] / Vamp

$$ = \sum_ {n} ^ {1} \sum_ {i = 0} ^ {i = n} \text { i - } _ {\text { GND }} ] y _ {i} $$

$$ \cdot \quad \text { Vavg } \frac {1}{n} \sum_ {i = 0} ^ {i = n} (y _ {i} - y _ {\text { GND }}) $$

$$ \text { Vsum } = \sum_ {i = 0} ^ {i = n} (y _ {i} \times \delta) $$

YGND = valeur du point représentant le zéro volt

4.1.11. Sauvegarde

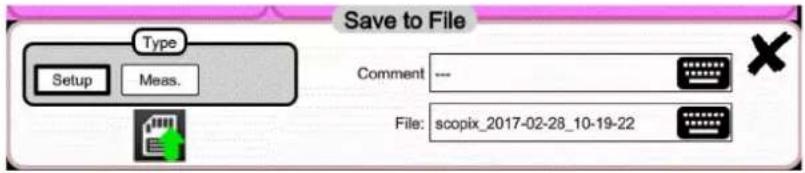

Un appui sur cette touche entraîne l'affichage de l'écran ci-dessous :

Utilisez cette fonctionnalité pour enregistrer en mémoire locale ou sur μSDCard :

■ les traces affichées
■ les fonctions mathématiques
■ la configuration de l'instrument.

Ces fichiers peuvent être restaurés à partir du gestionnaire de fichiers

4.2 Mode MULTIMETRE

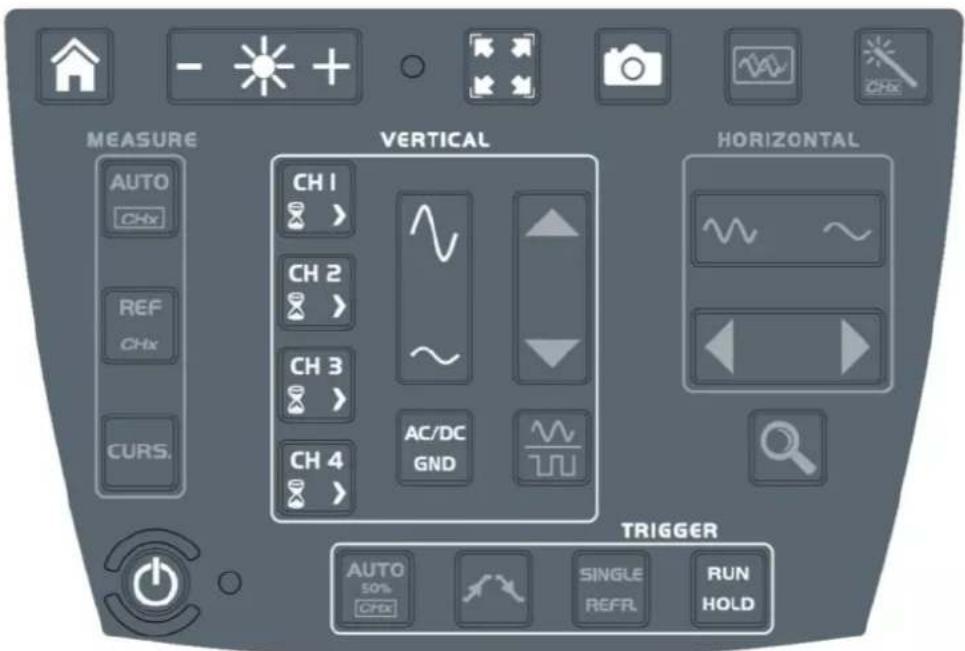

4.2.1 Touches/clavier actives en mode Multimètre

Le ScopiX IV est doté d'une fonction « Multimètre » sur 8000 points d'affichage. Il possède autant de multimètres indépendants que de voies en mode « Oscilloscope » (2 ou 4) avec la même fonction qu'en mode Oscilloscope : Probix.

MEASURE AUTO CHx REF CHx CURS. VERTICAL CH 1 CH 2 CH 3 CH 4 AC/DC GND HORIZONTAL TRIGGER AUTO 50% CHx SINGLE REFL RUN HOLD

Couplage :

Si une voie est activée et sélectionnée, un appui sur cette touche change le couplage d'entrée de la voie. Par appuis successifs, le couplage passe de :

$$ \boxed {A C} \rightarrow \boxed {A C < 5 \mathrm{kHz}} \rightarrow \boxed {A C < 6 2 5} \rightarrow \boxed {A C + D C} \rightarrow \boxed {A C + D C < 5 \mathrm{kHz}} \rightarrow \boxed {A C + D C < 6 2 5 \mathrm{Hz}} \rightarrow \boxed {D C}. $$

Affichage du couplage d'entrée

Le réglage du couplage est impossible dans certains modes : Ohmmètre, Capacimètre, Continuité, Test de composant, Wattmètre.

Modification du couplage AC, DC, AC + DC en mesure d'amplitude

• AC : Mesure de tension alternative
• DC : Mesure de tension continue
• AC + DC : Mesure de tension alternative avec une composante continue

Limitation de bande passante

Si la voie mesure une tension AC ou AC + DC, il est possible de filtrer le signal avec un filtre analogique passe-bas dont la fréquence de coupure est 5 kHz.

L'autre filtre proposé est un filtre numérique à 625 Hz, si ce filtre est choisi, le filtre analogique à 5 kHz est également activé.

Caractéristiques du filtre numérique

• Filtre passe-bas (Low-pass filter)
• Fréquence de coupure (Cutoff frequency) 625 Hz
- Ordre (Order)....94
• Ondulation dans la plage d'utilisation (Passband ripple)..... 0,5 dB
- Bande de transition (Transition band) 0,02
- Atténuation hors-bande (Stopband attenuation) 50,0 dB

Changement manuel de la gamme de mesure.

Désactivation de l'Autorange et passage en mode manuel.

La fonction Autorange est active par défaut, le changement de gamme en calibre manuel se fait par appui sur cette touche.

4.2.2 Icones/écran du mode Multimètre

La voie est affichée dans la couleur définie en mode « Oscilloscope ». Les voies inactives s'affichent en couleur blanche.

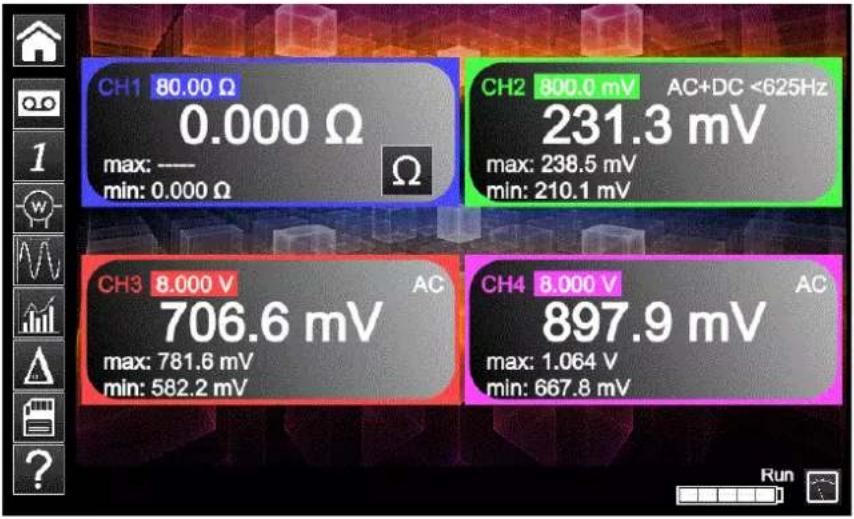

Visualisation de l’écran :4 mesures4 voies

Voie 1	Plusieurs types de mesures sont possibles sur CH1 ; les autres voies sont des voies voltmètre, uniquement. Une zone d'affichage est réservée pour chacune des voies de l'instrument. On retrouve dans chacune d'elles les informations suivantes :→ CH1, CH2, CH3 ou CH4 en Voltmètre→ Ohmmètre et bip sonore de sécurité→ Continuité→ Capacimètre→ Test de composantVolt : pas d'affichage du symbole (partie inférieure de la zone CH)L'affichage de la mesure tient compte automatiquement des caractéristiques de Probix(notamment les mesures de températures par PT100/TK).
Autorange	Un appui long sur la voie CH valide ou dévalide l'autorange de la voie concernée.Si l'Autorange est actif, la gamme est affichée en blanc dans un carré de couleur.
Mesure principale	Si la voie est activée, le résultat de la mesure s'affiche. Sinon le message '- X -' occupe l'espace inutilisé. Si '----' s'affiche, la mesure est impossible, elle est au-delà du calibre autorisé : 'OL' s'affiche.
Unité	Contient l'unité de mesure associée à la gamme courante de mesure selon le Probix utilisé et le type de mesure.L'unité n'est pas paramétrable dans le mode multimètre.
3 mesures secondaires sélectionnables par les icones ci-dessous :	Si aucun affichage n'est sélectionné, ou si l'affichage n'est pas possible (ex. : mesure de fréquence pour un signal continu...), la chaîne '----' s'affiche.Si la voie n'est pas sélectionnée, la chaîne '-X-' s'affiche si le signal dépasse la gamme : « OL » pour overload ou surchage est affiché.
Fréquence	Affichage de la fréquence dans le cas d'une mesure d'amplitude alternative, du signal mesuré (si possible et cohérente) sur chaque voie.
Statistiques	Affichage des valeurs Min et Max des mesures effectuées sur chaque voie
Mode relatif	Affichage de l'écart sur chaque voie.Il est mesuré entre la valeur de la mesure et la valeur qui était affichée au moment de l'appui sur cette touche.

4.2.3 Réglages du menu VERTICAL

■ Activation ou désactivation des paramètres des voies CH1, CH2, CH3, CH4 indépendamment les uns des autres
■ Type de paramètres selon le Probix connecté (réglage en mode oscilloscope)
■ Grandeur affichée. Elle dépend :

- du type de mesure sélectionné :

• amplitude (disponible sur toutes les voies)
- ohmmètre
- continuité
- capacimètre

- de la sonde de température Probix PT100/TK (disponible sur toutes les voies)

- de la sonde Probix connectée à l'entrée

- des paramètres définis dans la zone paramètre vertical (si ces derniers ont été modifiés depuis la connexion de la sonde Probix).

Pour les gammes disponibles selon le type de mesure, reportez-vous aux spécifications techniques, fonction « Multimètre ».

Le changement de gamme en calibre manuel se fait par appui sur cette touche.

4.2.4. Mesure de puissance

Visualisation			Les mesures secondaires :MIN/MAXrelativesfréquencesont disponibles dans cette grandeur.
Choix du montageavec type depuissance etaffichage directdes 4 paramètresde puissance
	Monophasé P_A = 1N * _N V(n) * I(n)

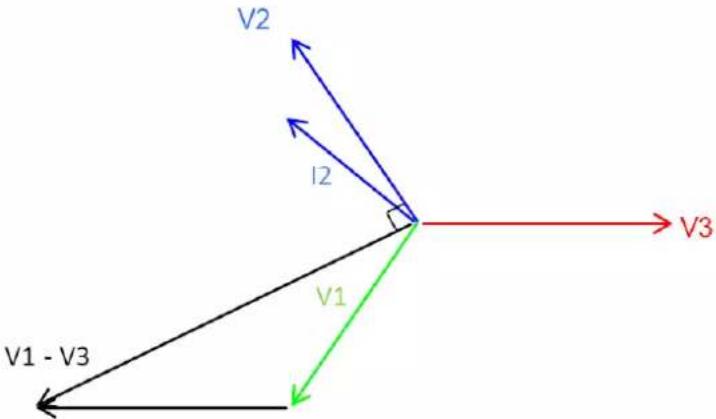

	Triphasé sans neutre (méthode des deux Wattmètres)Disponible uniquement si votre instrument est équipé de 4 voies P_A = 1N * _N (U_13(n) * I_1 n + U_23(n) * I_2(n)) P_R = 3N * _N (U_13(n) * I_1 n - U_23(n) * I_2(n))
	Triphasé équilibré sans neutre (3 fils)Mesure de la tension V3-V1 et Mesure du courant sur l2 P_A = 3 * (0 * 1)^2 - P_R P_R = 3N * _N (U_13(n) * I_2(n))
	Triphasé équilibré avec neutre P_A = 3N * _N V(n) * I(n)

Sortie du mode Puissance par sélection des icones ci-contre.

Sauvegarde de la configuration

4.3.1 Touches/clavier actives en mode LOGGER

MEASURE AUTO CHx REF CHx CURS. VERTICAL CH 1 CH 2 CH 3 CH 4 AC/DC GND HORIZONTAL TRIGGER AUTO 50% CHx SINGLE REFR. RUN HOLD

Dès l'entrée dans le mode LOGGER, un fichier est automatiquement généré. Ce fichier enregistre 100 000 mesures sur toutes les voies actives : durée de l'enregistrement 20 000s, résolution 0,2s.

4.3.2 Icones/écran en mode LOGGER

Le mode LOGGER enregistre les mesures du mode multimètre

Affichage de la fenêtre graphique temporelle, évolution des mesures en fonction du temps. Les points de mesure les plus récents sont ceux se trouvant à droite de l'écran.

Les curseurs de mesure peuvent être utilisés.

Cet indicateur visualise la voie de référence :

CH3 8.000 V DC 1.599 V max: 3.339 V min: 1.453 mV CH4 8.000 V AC max: ---- min: ---- LOGGER T1 T2 T1: 19.0 ks T2: 10.0 ks dT: 9.00 ks scopix_2016-11-08_17-48-40.rec Run V1: 0.00 V V2: 0.00 V dV: 0.00 V ← 20000 s → 0.2 s →

La référence temporelle des mesures est le bord droit de l'écran (indiqué par les deux triangles blancs).

Clignotement du nom du fichier pour indiquer que l'enregistrement est en cours.

4.3.3 Principes

Enregistrement séquentiel automatique		(N fichiers de 100 000 mesures) dans la mémoire du répertoire LOGGER.Prévoir un espace suffisant en vue de l'enregistrement.
		En cas de coupure réseau, l'oscilloscope est autonome par sa batterie et les fichiers en cours d'enregistrement sont gardés en mémoire.
		Sortie du mode LOGGER, en cliquant 2 fois sur l'un des icones ci-contre.
		Fichier d'aide des touches clavier
		Sauvegarde de la configuration

Nota : L'affichage des curseurs est possible dans ce mode et dans le mode VIEWER de fichiers .rec

4.4 Mode VIEWER

Gestionnaire de fichier
Consultation de fichiers en mémoire interne et sur SDCard
		crée un nouveau répertoire.
		efface un répertoire ou un fichier avec confirmation.
		duplique un fichier.
		renomme un fichier par le clavier alpha numérique.
		affiche et visualise un fichier d'analyse, qui s'ouvre dans le mode enregistré, sauf les fichiers .png de copies d'écran qui sont ouverts dans un Viewer spécifique avec des outils de traitement des fichiers : effacement, impression, déplacement de fenêtres.
		convertit les fichiers .rec et .trc en fichier .txt pour utiliser les points sur un tableur type Excel.Après la conversion, le fichier apparaît dans l'arborescence, il est renommé et enregistré avec le même nom que le fichier d'origine :
			Ex. ci-contre : fichier reconverti en fichier .txt.Le fichier .txt ne peut pas être relu par ScopiX IV.Edition .txt peut être longue. Attendre que le symbole éte fin de conversion s'éteigne.
		Sortie du mode Viewer.
Répertoires usuels dans l'ordre chronologique		functions → formules mathématiques des fonctions enregistréesharmonic → fichiers .txt des points traces en mode harmoniquelogger → fichiers .rec TRACE ou configuration .cfg acquis dans le mode LOGGER pour être visualisés, imprimés, exportés ...screenshots → copie d'écran .png de chaque modesdcard_p1 → contenu de la SDCard (partition 1)setups → fichiers de configuration mémorisés dans Multimètre, Logger, Harmoniquetraces → fichiers .trc du mode Oscilloscopelogger-events→fichiers .txt enregistrés suite à une recherche d'évènementsIl est possible de sélectionner plusieurs fichiers simultanément (pour effacement ou copie).

VIEWER

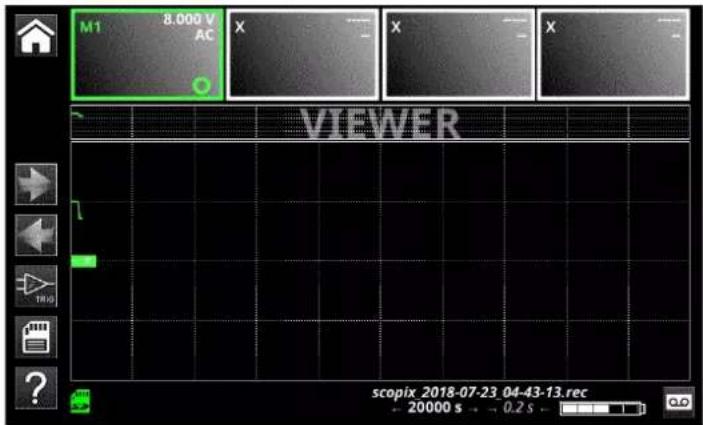

Rappel d'un fichier .rec	« VIEWER » apparaît en fond d'écran et le mode LOGGER est repéré par l'icone en bas à droite de l'écran, voir ci-contre.
	Flèches de navigation d'un fichier à l'autre dans le même répertoire

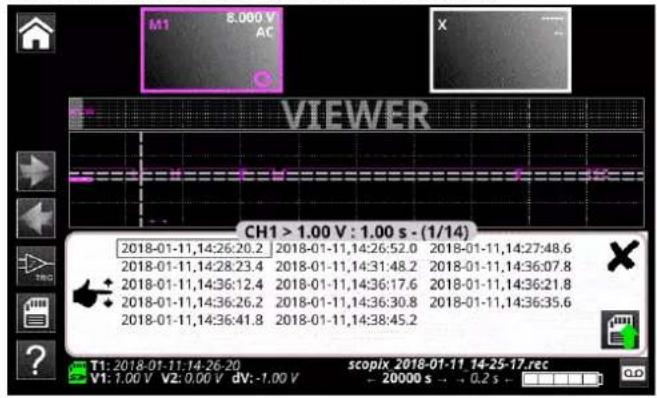

Recherche d'événements	En mode VIEWER, il est possible de réaliser une recherche d'événements. Un événement est défini par un seuil et un sens de dépassement de ce seuil.
	Sélection des paramètres de recherche d'événements.
	Sélection de la voie sur laquelle les événements seront recherchés.
	Sélection des seuils L1 et L2.
	Sélection du critère de recherche :< L1 : Recherche d'un événement inférieur au seuil L1>L1 : Recherche d'un événement supérieur au seuil L1< L1 ou >L1 ; Recherche d'un événement inférieur à L1 ou supérieur à L1>max (L1, L2) : Recherche d'un événement inférieur à la valeur min du couple (L1, L2) ou d'un événement supérieur à la valeur max du couple (L1, L2)
	Durée minimum de l'événement
	Lancement de la recherche d'événements

Analyse des événements trouvés. L'appui sur cette icone provoque l'ouverture d'une fenêtre contenant les événements répondants aux critères recherchés.

La sélection d'un évènement, fait apparaître les curseurs V1, V2 et T1. Les mesures associées sont affichées sous la fenêtre évènement.

Le format du nom des événements est : AAAA-MM-JJ, HH :MM : SS .s avec AAAA-MM-JJ : date de l'enregistrement, HH :MM :SS.s : valeur du curseur T1

L'appui sur cette icone permet d'enregistrer les événements au format .txt

Ces évènements sont enregistrés dans le dossier logger-events du gestionnaire de fichiers.

Rappel d'un fichier .png

5/261

Une fenêtre (mobile par curseur) apparaît en haut de l'écran :

• navigation d'un fichier à l'autre
  → déplacement de la fenêtre dans l'écran
  → effacement du fichier avec demande de confirmation
  → impression du fichier sur l'imprimante réseau pré-programmée dans « Outils »
• → fermeture de la fenêtre viewer .png
  ■ → Nombre de fichiers dans le répertoire

4.5 Mode HARMONIQUE

4.5.1. Touches/clavier actives en mode Harmonique

MEASURE AUTO CHx REF CHx CURS. VERTICAL CH1 CH2 CH3 CH4 AC/DC GND HORIZONTAL TRIGGER AUTO 50% CHx SINGLE REFR. RUN HOLD

4.5.2. Principe

Le mode Harmonique

permet de visualiser la décomposition en harmoniques d'une tension ou d'un courant, dont le signal est stationnaire ou quasi-stationnaire. Elle établit un premier diagnostic de la pollution harmonique d'une installation.Le principe de ce mode est d'afficher un graphe de la fréquence fondamentale de rang 1 et des 63 rangs harmoniques.La base de temps est adaptative, elle ne se règle pas manuellement.Cette analyse est réservée aux signaux dont la fréquence du fondamental est comprise entre 40 Hz et 450 Hz.Seules les voies CHx (et non les fonctions, ni les mémoires) peuvent faire l'objet d'une analyse harmonique.Les analyses harmoniques de 2 (OX 2 voies) ou 4 (OX 4 voies) signaux peuvent être visualisées simultanément.

4.5.3. Icones/écran en mode Harmonique

Affichage du résultat de l'analyse harmonique des traces sélectionnées.L'analyse harmonique des tracesch1 et ch4 est représentée sous formed'histogrammes plein(dans la couleur de la trace).La sélection du fondamental est automatique par défaut, mais les fréquences du fondamental50 Hz / 60 Hz et 400 Hz sont programmables manuellement.
Les paramètres de mesures affichés :Mesure sur le signal- la tension efficace (RMS) du signal en V- le taux de distorsion harmonique (THD)en %, d'après la norme EN 50160 THD = 1V_RMS(Fond) × _Harm=2^40 V_RMS^2(Harm) Mesure sur une harmonique- la valeur en %, ratio- la phase en ° par rapport au fondamental- sa fréquence en Hz- sa tension efficace (RMS) en V	Ex. : Harmonique du rang 1, incrémentation de la visualisation du rangharmonique par + et - sens inverse
Mesure d'harmoniques en puissance	Choix du montage avec type de puissance.

Description fonctionnelle

Les histogrammes pleins indiquent les harmoniques consommées et les histogrammes vides indiquent les harmoniques générées.
	Sortie du mode Harmonique, en cliquant sur l’icone ci-contre.
	Accès au fichier d’aide des touches du clavier.

4.6 Mode Analyse de BUS

4.6.1. Touches actives en mode Analyse de BUS

MEASURE AUTO CH1 REF CH2 CH3 CH4 CURS. VERTICAL CH1 CH2 CH3 CH4 AC/DC END HORIZONTAL TRI 错误器 AUTO CH1 SMILE REFL RUN HOLD

Touches actives clavier :

En mode analyse de bus, les menus « vertical », « horizontal », « measure » et « trigger » ne sont pas disponibles.

4.6.2. Icones écran du mode analyse de bus

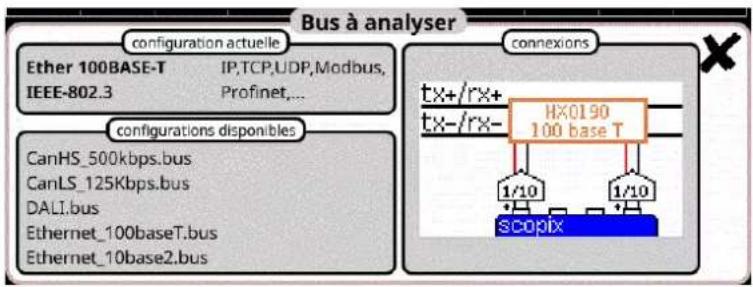

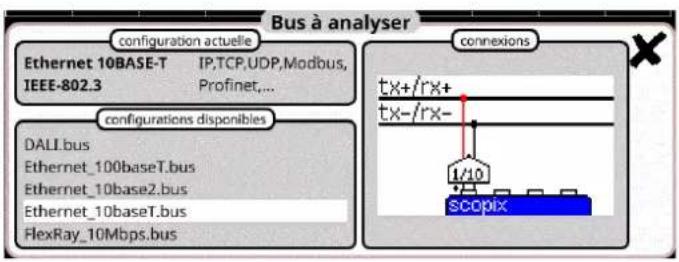

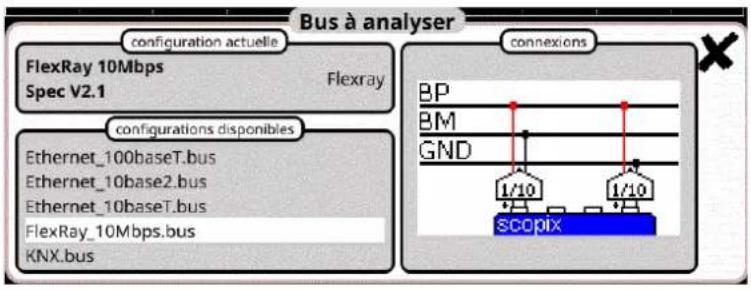

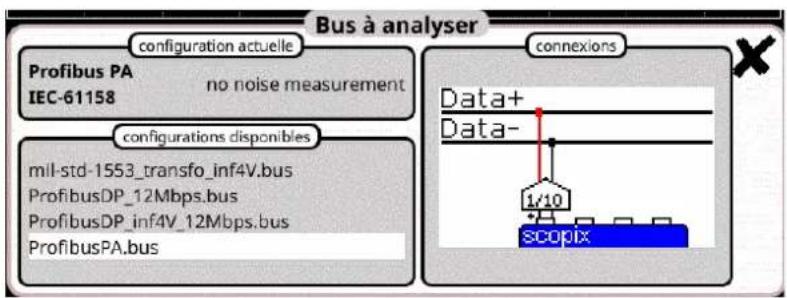

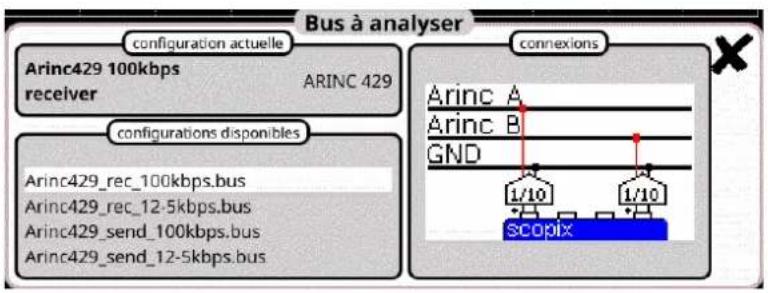

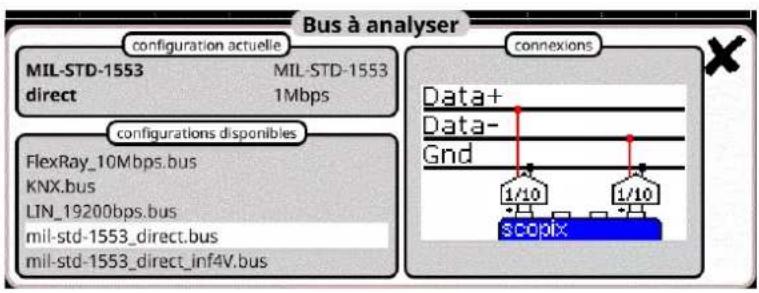

Choix du bus à analyser

Sélection de la configuration et affichage des connexions nécessaires à l'analyse du bus sélectionné. SCOPIX IV propose un ensemble de configurations bus et de schémas de connexions. Ces fichiers ne peuvent être ni supprimés, ni modifiés, mais ils peuvent être copiés pour ensuite être modifiés. L'extension de fichier .bus* correspond aux configurations qui ont été modifiées par l'utilisateur. L'utilisateur doit sélectionner un de ces fichiers pour pouvoir lancer une analyse :

configurations disponibles AS-1.bus CanHS_1Mbps.bus CanHS_400kbps.bus CanHS_500kbps.bus CanLS_125Kbps.bus DALL.bus Ethernet_100baseT.bus Ethernet_10base2.bus Ethernet_10baseT.bus FlexRay_10Mbps.bus KNX.bus LIN_19200bps.bus mil-std-1553_direct.bus mil-std-1553_direct_inf4V.bus mil-std-1553_transfo.bus mil-std-1553_transfo_inf4V.bus ProfibusDP_12Mbps.bus ProfibusDP_inf4V_12Mbps.bus ProfibusPA.bus ProfibusPA_Noise.bus RS232_115200bps.bus RS232_9600bps.bus RS485_10Mbps.bus RS485_19200bps.bus RS485_9600bps.bus RS485_inf4V_10Mbps.bus RS485_inf4V_19200bps.bus RS485_inf4V_9600bps.bus scopix_2017-12-05_12-18-08.bus* scopix_2017-12-05_12-19-28.bus* USB_FullSpeed.bus USB_LowSpeed.bus

Après sélection du fichier de configuration, la norme (ou directive) et le schéma de connexions des sondes sont affichés.

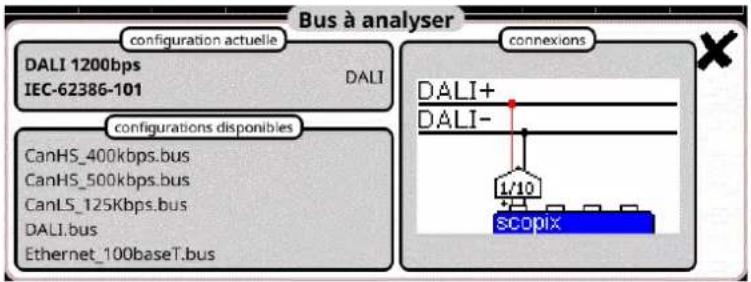

Bus à analyser configuration actuelle DALI 1200bps IEC-62386-101 DALI configurations disponibles CanHS_400kbps.bus CanHS_500kbps.bus CanLS_125Kbps.bus DALI.bus Ethernet_100baseT.bus connexions DALI+ DALI- 1/10 scopix

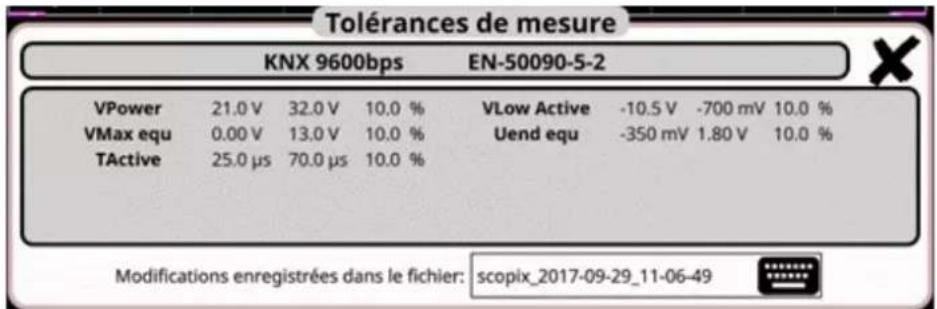

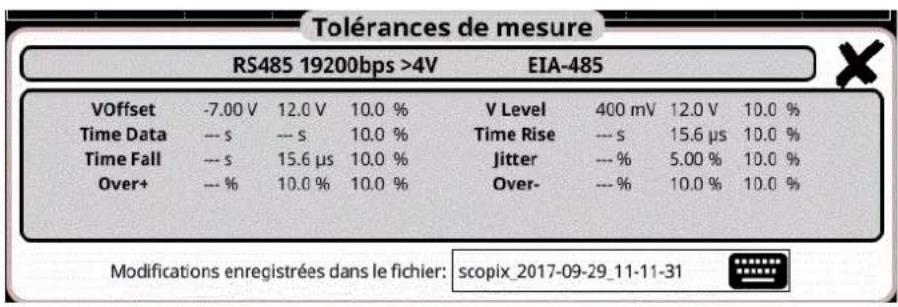

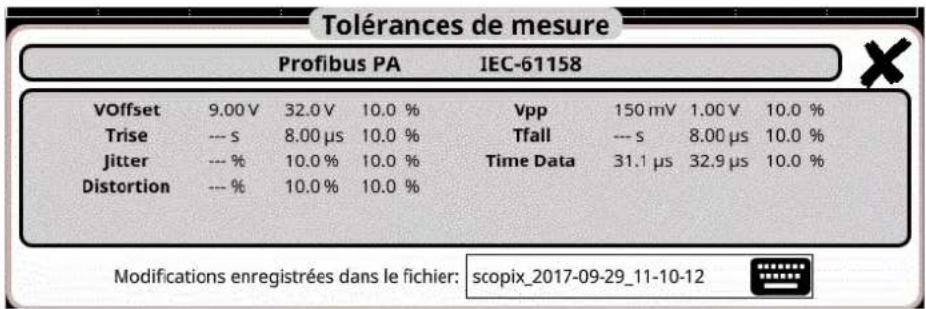

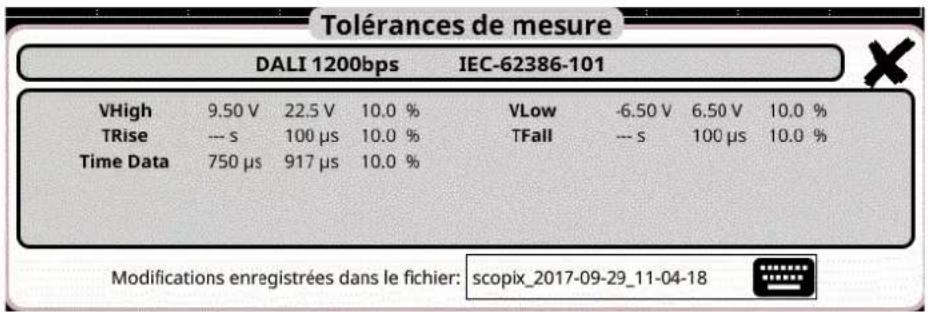

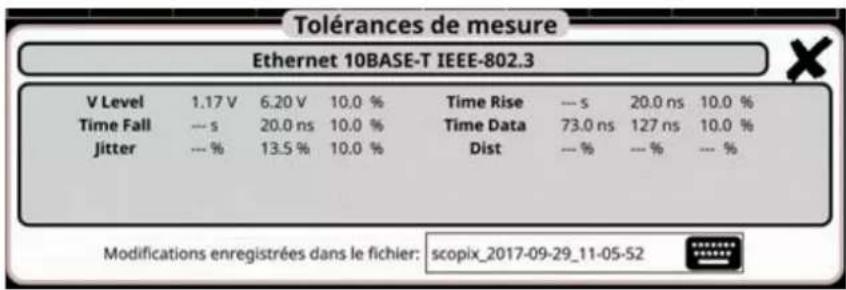

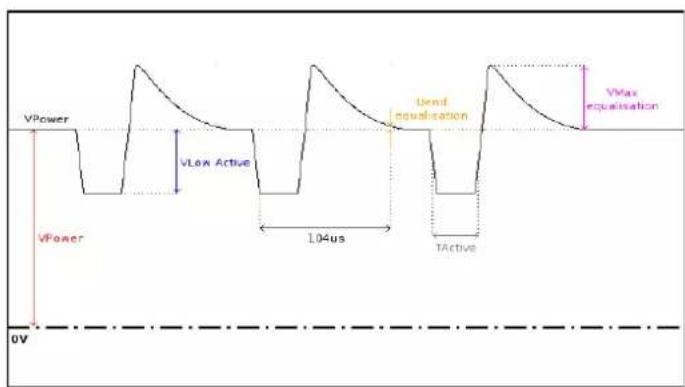

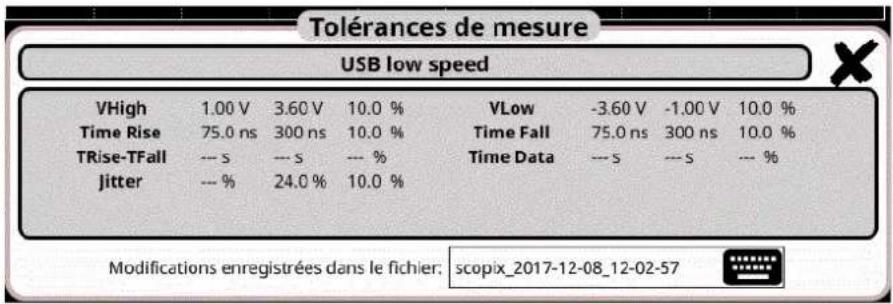

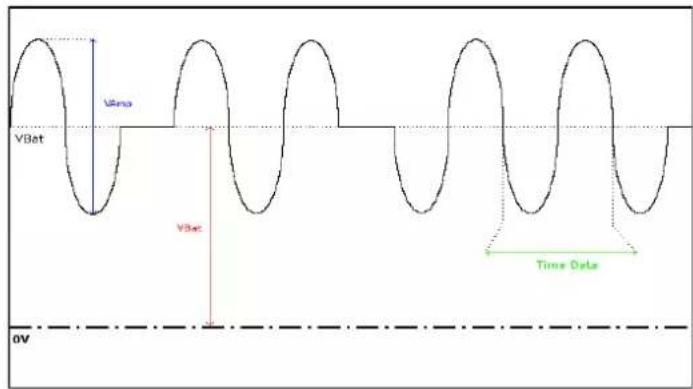

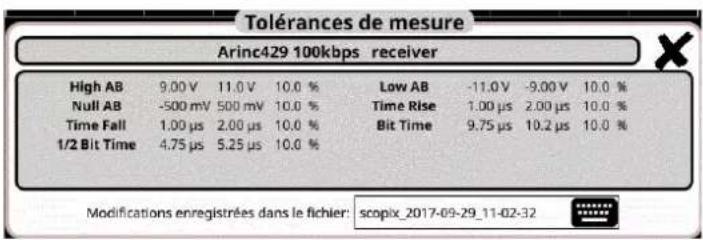

Tolérances de mesure

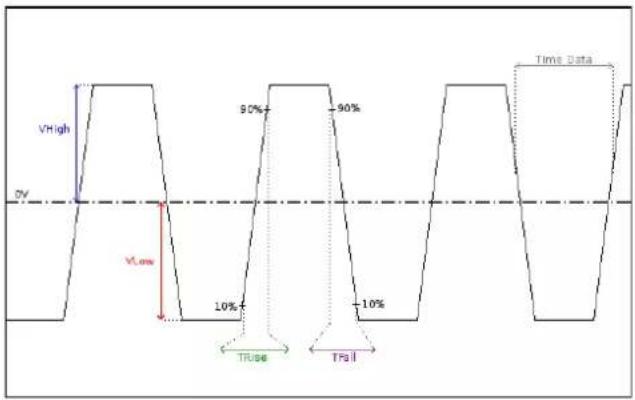

Visualisation des tolérances appliquées selon la norme ou la directive en vigueur. Il est possible de modifier ces tolérances en cliquant sur la valeur que l'on souhaite modifier. Les modifications sont automatiquement enregistrées sur le fichier copié .bus* dans le dossier nommé "bus-limits". Le menu « tolérances » de mesures contient : les intervalles min et max de chaque mesures et l'intervalle « d'acceptabilité » au-delà de l'intervalle de tolérances (en pourcentage de l'intervalle défini par les valeurs min et max).

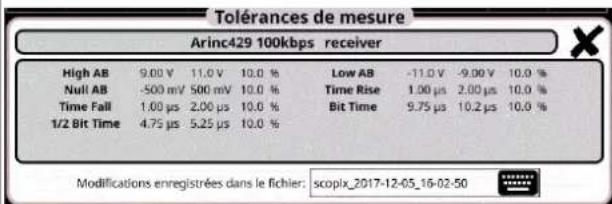

Tolérances de mesure Arinc429 100kbps receiver High AB 9.00 V 11.0 V 10.0 %.Low AB -11.0 V -9.00 V 10.0 % Null AB -500 mV 500 mV 10.0 %Time Rise 1.00 μs 2.00 μs 10.0 % Time Fall 1.00 μs 2.00 μs 10.0 %Bit Time 9.75 μs 10.2 μs 10.0 % 1/2 Bit Time 4.75 μs 5.25 μs 10.0 % Modifications enregistrées dans le fichier: scopix_2017-12-05_16-02-50

Analyse

Lancement de l'analyse du bus sélectionné par étape.

Analyse de bus en cours 1/4 (High_AB Low_AB Null_AB)

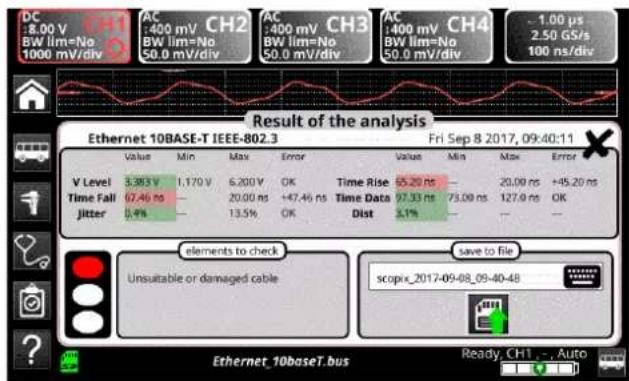

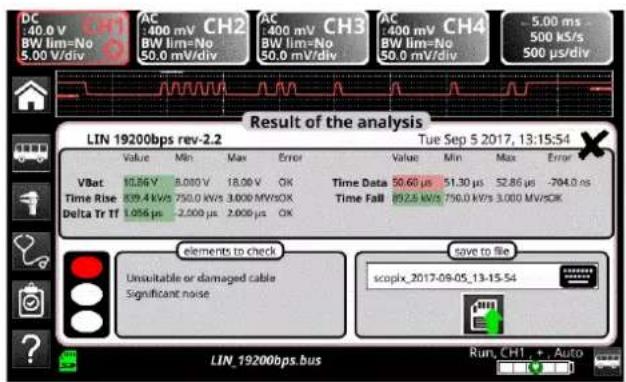

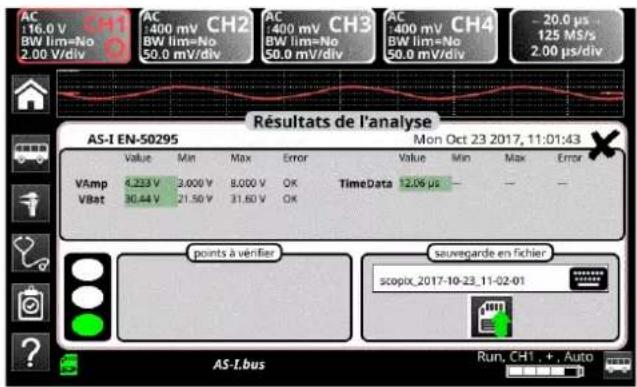

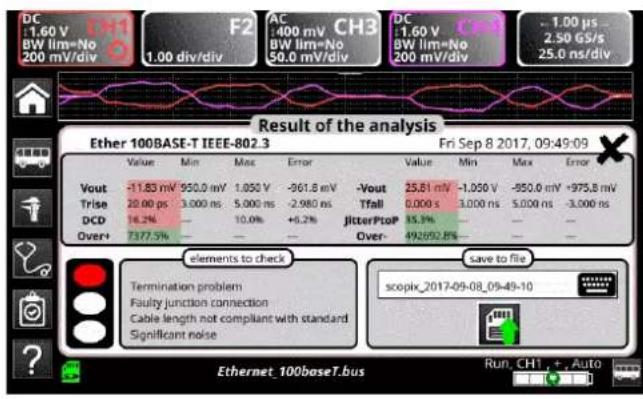

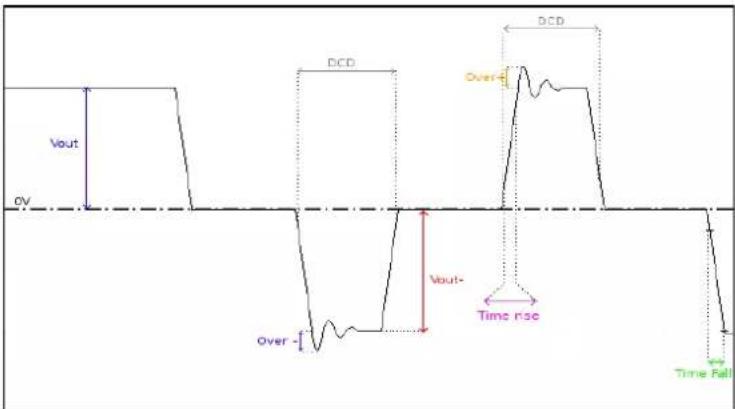

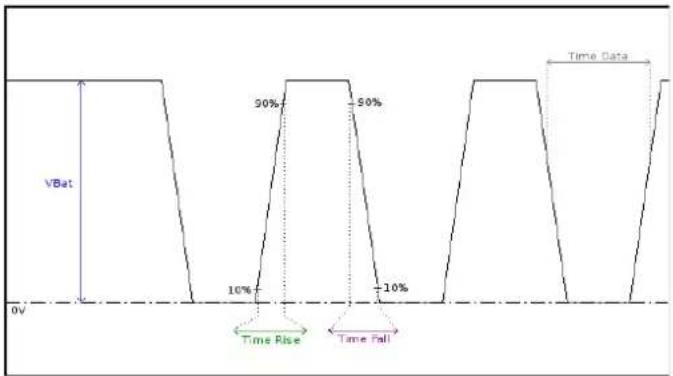

Résultats de l'analyse

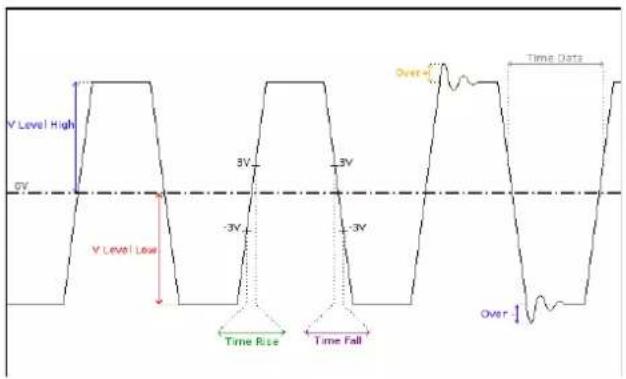

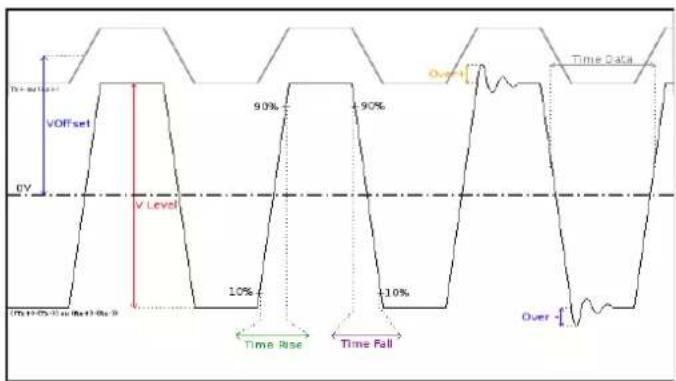

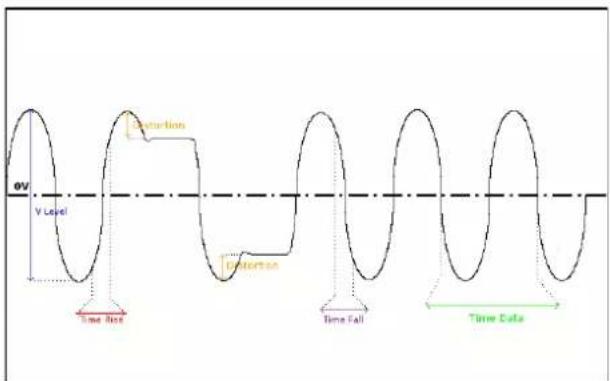

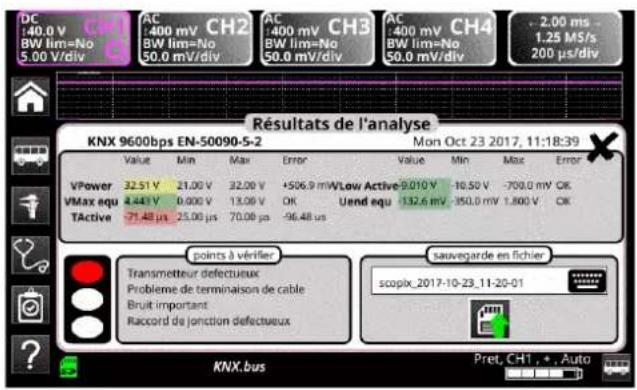

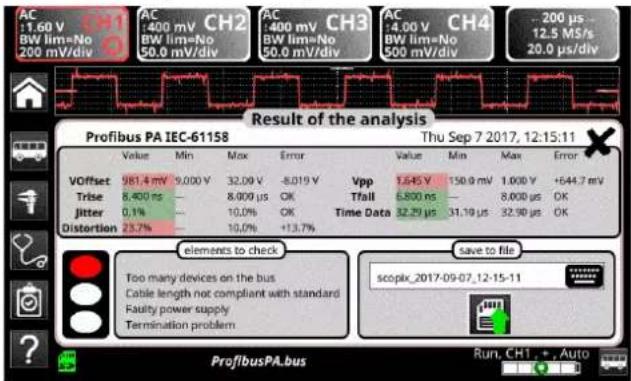

Visualisation des résultats de la dernière analyse réalisée.

RÉSULTATS DE L'ANALYSE DALI 1200bps IEC-62386-101 Mon Oct 23 2017, 10:23:30 Value Min Max Error Value Min Max Error VHigh 15.27 V 9.500 V 22.50 V OK VLow 435.9 mV -6.500 V 6.500 V OK TRise 90.33 µs — 100.0 µs OK TFall 48.57 µs — 100.0 µs OK Time Data 862.2 µs 750.0 µs 916.7 µs OK points à vérifier sauvegarde en fichier scopix_2017-10-23_10-23-30

Si la mesure est comprise dans l'intervalle défini, elle s'affiche en vert.

Si la mesure est comprise dans l'intervalle d'acceptabilité, elle s'affiche en jaune.

Si la mesure n'est comprise dans aucuns de ces intervalles, elle s'affiche en rouge.

Une aide au dépannage est affichée si au moins une mesure est hors tolérances.

Ces résultats peuvent être sauvegardés dans un fichier d'extension ".htm" en mémoire interne, sur la carte micro SD.

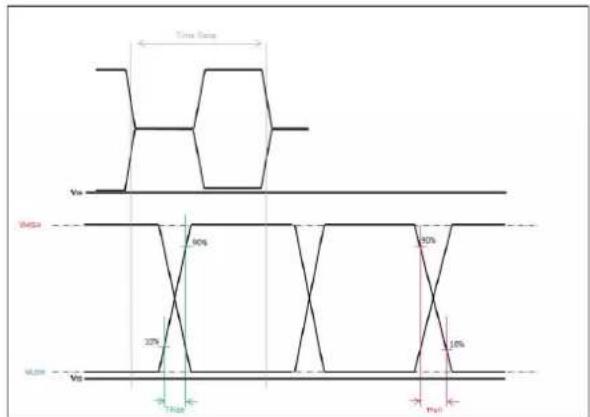

USB low speed

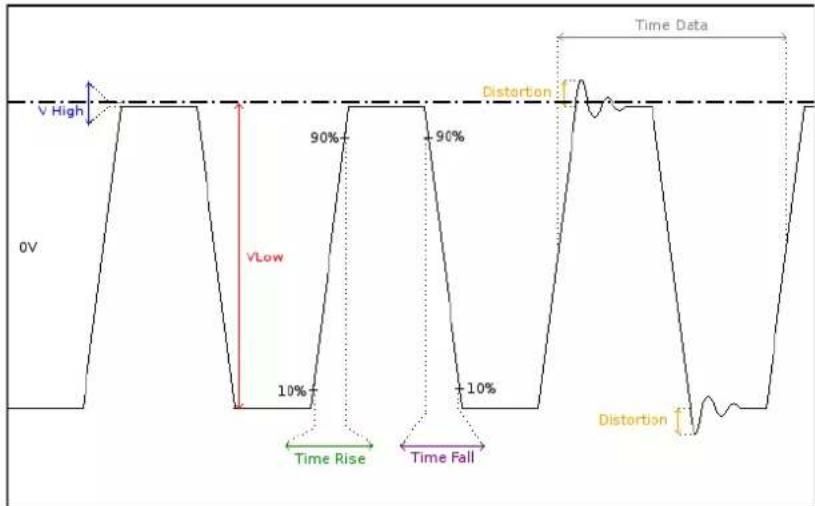

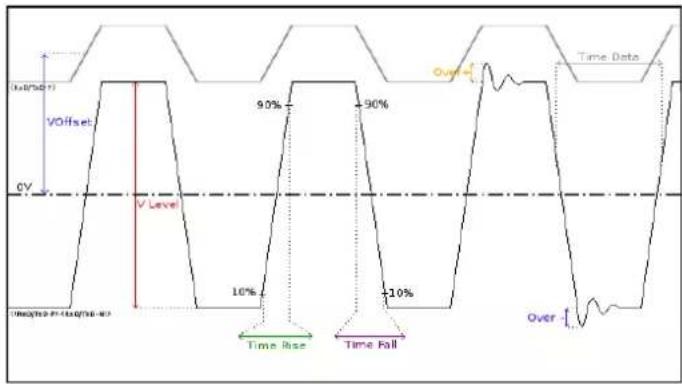

Une estimation globale de l'intégrité du bus est faite, cette estimation tient compte de l'ensemble des mesures élémentaires.

Une mesure d'intégrité de 100% indique que toutes les mesures élémentaires sont situées autour de leurs valeurs nominales.

Une mesure d'intégrité de 0% indique qu'une mesure au moins est hors tolérances.

Aide

Aide interactive sur les touches de la face avant

4.7 Communication

			Les interfaces de communication sont regroupées dans un espace dédié sur le flanc du ScopiX IV, protégé par un capuchon.Vous pouvez communiquer sur plusieurs interfaces :USB type B pour la communication vers un PCLe cordon livré permet de se connecter vers le port USB type A d'un PC : transfert de fichier, programmation par les commandes SCPIEthernet via cordons RJ45 filaire ou via WiFi pour la communication avec un PC ou impression vers une imprimante réseau ou sous environnement ANDROID sur tablette ou smartphoneμSD haute capacité pour le stockage des données ou charger des configurations, capacité disponible selon le type de cartedisque interne : capacité de stockage de données 512 Mo disponiblesRemarque : Dans le cas général, une connexion ETHERNET est de meilleure qualité qu'une connexion WIFI (débit, temps d'accès).
			Les fichiers sont enregistrés sur la mémoire interne, par défaut.	couleur verte → mémoire occupée de 0 à 50 %couleur orange → mémoire occupée de 50 à 80 %couleur rouge → mémoire occupée de 80 à 100 %
			Les fichiers sont enregistrés sur la μSD, si elle est connectée.

4.7.1 Paramètres généraux

Accessibles à partir de l'écran d'accueil par

Date / Time 25 Apr 2017 10:40:37 Language American English Saver ○ 15 minutes ○ 30 minutes ○ 1 hour ○ No Automatic shutdown ○ 30 minutes ○ 1 hour ○ 4 hours ○ No Default setup Recall

Date / Heure

Mise à jour de la date (jour, mois, année) et de l'heure (heure, minute, seconde).

La sélection se fait par le stylet, à l'aide des ascenseurs présents de chaque côté des paramètres à régler.

L'horloge démarre au moment de la fermeture du menu.

Langue

Sélection de la langue dans laquelle les menus sont exprimés.

Options possibles : français, anglais, allemand, italien, espagnol, etc. évolutif par mise à jour (nous consulter).

Economiseur d'écran

Mise en veille de l'écran à l'issue d'une durée définie, afin de limiter la consommation de l'instrument et le vieillissement de l'écran.

4 options sont possibles : 15 min, 30 min, 1 h, pas de mode veille.

L'écran sera réactivé par l'appui sur une touche quelconque de la face avant.

Arrêt automatique

Arrêt de l'instrument à l'issue d'une durée définie, afin de limiter sa consommation.

Dans ce cas, une sauvegarde de la configuration de l'instrument est réalisée avant la coupure.

4 options sont possibles : 30 min, 1 h, 4 h, pas d'arrêt automatique.

Configuration par défaut : rappel des paramètres de configuration usine. L'instrument démarre dans la configuration dans laquelle il a été arrêté ; si l'utilisateur appuie sur « Recall », il démarre dans la configuration par défaut (usine).

Touches	____	Programmation du réseau radio WiFiUn appui sur cette touche donne accès à une liste de réseaux WiFi disponibles par scrutation.Vous pouvez :▪ scanner le réseau à tout moment, puis sélectionner la page supplémentaire de paramétrages dès le choix du réseau▪ renseigner les champs : adresse IP, masque de sous-réseau, passerelle, puis valider par « Connect ». Le réseau est ensuite mémorisé et la communication WiFi est active.
	____	Programmation Ethernet: Réglage automatique (DHCP) ou manuel des paramètres IP (Adresse, Masque de sous-réseau et passerelle).Affectation d'une adresse link-local en cas d'échec DHCP (liaison point à point).
	____	USB: Réglage manuel des paramètres IP (Adresse, Masque de sous-réseau et passerelle).Programmation: cf. guide d'installation, pilote RNDIS pour Windows 7
	____	Programmation de l'imprimante réseauRenseignez l'adresse IP de l'imprimante et/ou son nom s'il y a plusieurs imprimantes sur le réseau (contactez votre administrateur réseau pour vous assurer de la présence de ce type de serveur).Un clavier alphanumérique apparaît.
	____	Sortie de la configuration

Description fonctionnelle

Adresse IP	Une adresse IP est codée sur 4 octets, affichée sur la forme décimale(☎ : 132.147.250.10).Chaque champ peut être codé entre 0 et 255 et est séparé par un point décimal.Contrairement à l'adresse physique, l'adresse IP peut être modifiée par l'utilisateur en manuel ou en automatique par DHCP.Vous devez vous assurer que l'adresse IP est unique sur votre réseau ; si une adresse est dupliquée, le fonctionnement du réseau devient aléatoire.
Masque de Sous-Réseau et Passerelle	Si le résultat de l'opération 'ET LOGIQUE' entre l'adresse IP du destinataire du message et la valeur du masque de sous-réseau (SUBNET MASK) est différent de l'adresse du destinataire du message, ce message est envoyé à la passerelle (GATEWAY) qui se chargera de le faire parvenir à destination.La programmation du masque et de l'adresse de la passerelle est possible sur l'instrument.
Protocole DHCP	Ce protocole est utilisé pour paramétrer automatiquement l'accès réseau.Un serveur DHCP (Dynamic Host Configuration Protocol) doit être accessible sur ce réseau (contactez votre administrateur réseau pour vous assurer de la présence de ce type de serveur).
	Chaque instrument ScopiX dispose d'une adresse MAC unique configurée en usine. Il existe une adresse MAC réseau filaire et une en WiFi.

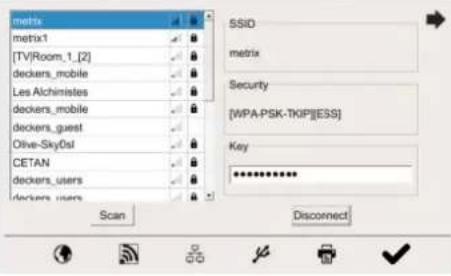

Sélection du réseau WiFi		Pour une connexion au réseau WiFi, il faut :1. « Scan » pour scanner manuellement les réseaux disponibles fait en automatique lorsqu'on entre dans le menu WiFi.2. Sélectionner le réseau SSID.3. Renseigner la clé de sécurité de ce réseau.4. Remplir les champs propres au réseau, si le mode manuel est sélectionné, sinon DHCP en mode automatique.5. « Connect » pour valider les paramètres et réaliser la connexion.
Sélection du réseau filaire		1. Remplir les champs propres au réseau, si le mode manuel est sélectionné, sinon DHCP en mode automatique.2. « Connect » pour valider les paramètres et réaliser la connexion.
		« A propos » ... (cf. p. 17)

4.8 Mémoires

Mémoires de sauvegarde	Les fichiers sont stockés dans une partition spécifique.Système de fichiers :1. sur SDCard : les partitions de la SDCard sont accessibles dans le répertoire sdcard_pX,2. sur système de fichier local.
Taille mémoire disponible	■ Mémoire interne de l'instrument : 1 Go pour le système de fichiers■ Carte mémoire « Micro SD » de type : SC (≤ 2 Go)HC (> 2 Go ≤ 32 Go)XC (> 32 Go ≤ 2 To)dont la (ou les) partition(s) sont formatées en FAT32.
Optimisation de l'espace mémoire selon le volume	■ Fichiers de traces acquises en mode SCOPE	.trc	Taille : 400 ko par trace mémorisée (max. : 1,6 Mo)
	■ Fichiers de traces acquises en mode LOGGER Format binaire	.rec	Taille : 400 ko par trace mémorisée (max. : 1,6 Mo)
	■ Fichiers de configuration Format binaire	.cfg	Taille : 1 ko
	■ Fichiers d'impression	.png	Taille : < 200 ko
	■ Fichiers de fonctions mathématiques Format texte	.fct	Taille : < 1 ko
	■ Fichiers format texte contenant une trace acquise en mode HARMONIQUE	.txt	Taille : < 10 ko
	■ Fichiers format texte résultant de la conversion de fichiers binaires (.rec ou .trc)	.txt	Taille : variable

Tableau synthétique des possibilités de mémorisation par mode
	Icone	Icone	Icone	Icone	Clavier
Type de fichiers	Setup.(cfg)	Traces.(trc)	Math.(fct)	Mesure.(txt)	Copie écran.(png)
Mode Oscilloscope	√	√	√		√
Mode Multimètre	√				√
Mode Harmonique	√			√	√
Mode Logger	√				√
Mode Viewer				√	√
Répertoire	setups	traces	functions	harmonic	screenshots

Nota : tous les fichiers dans « SCOPIX » y compris les NF sont consultables sur un PC via le port USB en tant que disque externe.

La communication Ethernet est réservée pour le pilotage à distance de l'instrument. L'application SCOPENET, exécutée sur PC, utilise les fichiers en mémoire dans SCOPIX.

4.9. Mise à jour du firmware des programmes internes

Firmware

Périodiquement, un message des mises à jour disponibles peut apparaître à l'écran d'accueil, si ScopiX IV est connecté à Ethernet ou WiFi :Une mise à jour manuelle de Scopix IV est également possible à partir des informations fournies sur notre site.https://www.chauvin-arnoux.com/fr/supportCe message signifie que des fichiers de mise à jour ont été téléchargés en toute transparence dans ScopiX IV : ils sont disponibles pour effectuer une mise à jour qu'il est conseillé de lancer pour obtenir de nouvelles fonctionnalités, corrections de bugs ...■ Sélectionnez OK et la mise à jour installe automatiquement les fichiers dans ScopiX.■ La durée de la mise à jour est variable, mais inférieure à 15 minutes■ Suivez les indications (voir ci-après).■ N'éteignez pas ScopiX IV pendant la mise à jour.■ Les fichiers de la mémoire interne (mesures, copie d'écrans, setups ...) ne seront pas détruits pendant la mise à jour.■ Pour de plus amples informations, contactez l'espace support de notre site Internet : une procédure manuelle de mise à jour est disponible.

Procédure d'installation des mises à jour

1. Connectez ScopiX IV, sur le secteur de préférence.2. Cocher « Do you want to install it ».3. ScopiX IV s'éteint, puis se relance automatiquement.4. Un écran (jaune-blanc) couleur variable pour montrer une action en cours avec un message « update running » reste à l'écran pendant environ 8 minutes.5. ScopiX IV s'éteint et se rallume.6. Un écran de procédure de calibration de la dalle tactile s'affiche : suivez les étapes en cochant les 4 coins, puis le centre.7. L'écran d'accueil s'affiche à nouveau : vous pouvez visualiser les nouvelles informations système (date, version ...) → la mise à jour est effectuée.### La notice de fonctionnement en format .pdf ou tout autre document mis à jour peut ainsi être téléchargé et placé dans le gestionnaire de fichier.

4.10. ScopeNet IV

	Dès que vous obtenez l'adresse IP de ScopiX IV (DHCP ou manuel) depuis un navigateur, tapez sur votre ordinateur 14.3.250.51/scopenet.html (par exemple) → vous obtenez l'écran ci-contre.On utilise JAVA application PC pour afficher la page ScopeNet IV.Vérifiez bien l'installation de ScopeNet pour parer à toutes difficultés.Pour vérifier les instruments connectés, suivez la procédure :Appuyez sur l'icone réseau, au centre de l'écran : la recherche d'instruments sur le réseau (réseau Ethernet et WiFi) s'effectue grâce à la fonction spécifique. Une série d'instruments connectés compatibles s'affiche : voir ci-contre.L'environnement PC utilise des icones sous une IHM identique au produit Scopix IV, dont l'accès aux fonctionnalités et les réglages sont équivalents.
	En mode « Oscilloscope », ScopeNet IV propose des réglages par un clic droit sur la forme d'onde : RUN/STOP, AUTO/DECL/SINGLE/AUTOSET et ZOOM sont des paramètres configurables facilement.Ex. : 2 voies actives : CH1 et CH42 voies inactives grisées : CH2 et CH3
	En mode MULTIMETRE, la configuration verticale est accessible par un clic dans la fenêtre (ci-contre) :l'activation de la voiele mode AUTO RANGE, par défaut : réglage manuel parmi une gamme de calibres (zone blanche autour de la grandeur)le couplage (ci-contre)Ex. : - voie 1 active, AUTO- voies 2 et 3 inactives, AUTO- voie 4 inactive, mais réglage possible des calibres tension.
	La gestion de fichiers et la sauvegarde sont actives sur le PC, mais il est possible, via USB, de mémoriser dans ScopiX IV.La sauvegarde dans les différents modes Oscilloscope, Multimètre, Logger, Harmonique est possible depuis le PC, fichiers de configuration :• « réglages » pour tous les modes• « harmoniques »• « traces et math » pour oscilloscope.La sauvegarde est enregistrée dans le système de fichiers de ScopiX IV (interne ou SDCard).
	Les fichiers mémorisés dans ScopiX IV peuvent être consultés depuis ScopeNet.
	Les fichiers sont enregistrés dans le répertoire défini par le type d'enregistrement.

5. COMMENT AFFICHER LES FORMES D'ONDES ?

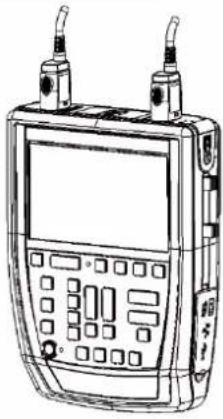

5.1 Affichage « manuel »

Pour visualiser le signal et le projeter à l'écran, il faut connaître (ou imaginer), en pré-requis, les caractéristiques suivantes:

• le couplage → si le signal est purement alternatif ou avec une composante continue,
• l'amplitude en Volts → pour définir son amplitude à l'écran,
• la fréquence ou période du signal → s'il est répétitif,
• la bande passante → qui en découle.

Une fois ces données connues, le paramétrage de la voie pour visualiser le signal peut commencer. Il y a deux façons de paramétrer la voie :

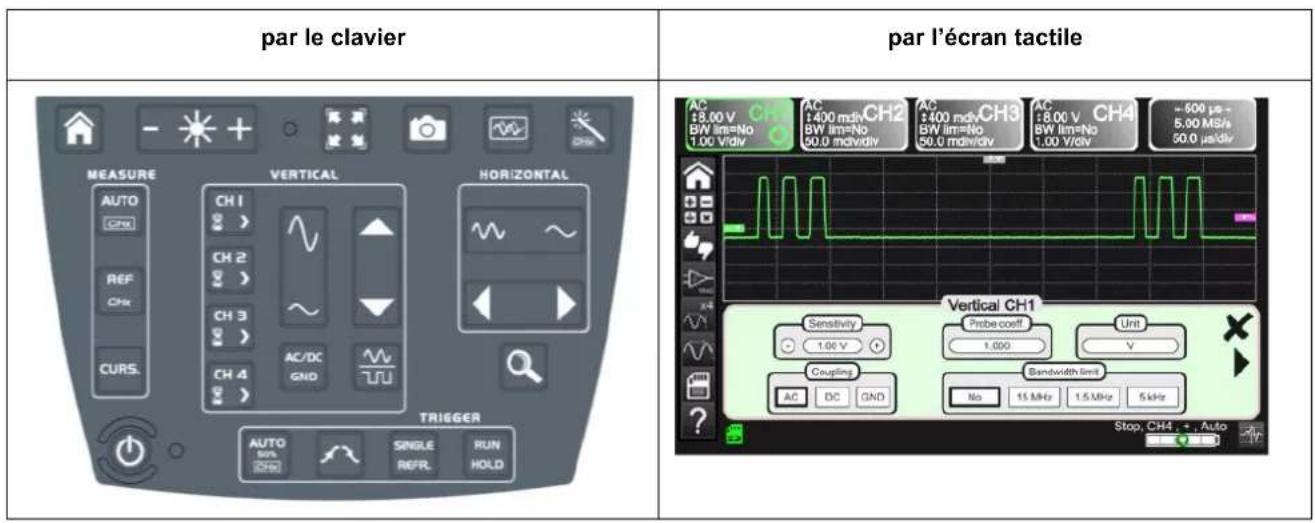

par le clavier PAR L'ÉCRAN TACTILE MEASURE AUTO GND REF CHx CH 2 CH 3 CH 4 AC/DC GND HORIZONTAL TRIGGER AUTO GND SINGLE REFR. RUN HOLD AC 8.00 V CH1 AC 1.400 mdiv CH2 AC 3.400 mdiv CH3 AC 8.00 V CH4 -500 μs+ BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BT 1.00 V/div 50.0 mdiv/div 50.0 mdiv/div 50.0 mdiv/div 50.0 mdiv/div 50.0 mdiv/div 50.0 mdiv/div 50.0 mdiv/div 50.0 mdiv/div 50.0 mdiv/div 50.0 mdiv/div 50.0 mdiv/div 50.0 mdiv/div 50.0 mdiv/div 5 Vertical CH1 Sensitivity Probe coeff Unit 1.00 V 1.000 V Coupling Bandwidth limit AC DC GND No 15 MHz 1.5 MHz 5 kHz Stop, CH4 +, Auto

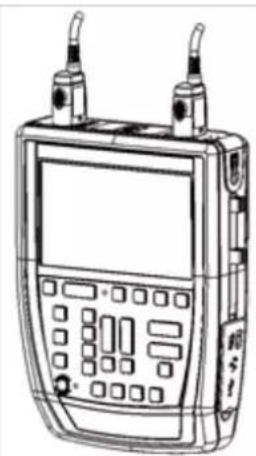

5.1.1. Par le clavier

Touches ➔		Actions ➔
		1. Connectez la sonde Probix sur l'entrée d'une voie.
		2. Appuyez sur la touche de la voie pour la rafraîchir et accéder aux paramétrages.
		3. Un appui sur cette touche sélectionne le couplage désiré.
		4. Cette touche sélectionne la sensibilité verticale de la voie désirée ou son amplitude maximum visible à l'écran.
		5. Cette touche sélectionne la base de temps de la voie désirée ou la période maximum visible à l'écran.
		6. Appuyez sur la touche ci-contre.
		7. Le signal apparaît.
		Via le clavier, il n'est pas possible de paramétrer la bande passante du signal.

5.1.2. Par l'écran tactile

Icones ➔	Actions ➔
	1. Connectez la sonde Probix à l'entrée de la voie.
	2. Cliquez sur la voie pour la rafraîchir « voie activé » et accéder aux paramétrages.
	3. Appuyez sur le type de couplage pour sélectionner le couplage désiré.
	4. Appuyez sur + ou - pour sélectionner la sensibilité de la voie désirée ou son amplitude maximum visible à l'écran.
	5. Appuyez sur le type de bande passante pour obtenir la limitation désirée.
	6. Appuyez sur « ✗ ».
	7. Cliquez sur la base de temps pour accéder aux réglages
	8. Cliquez sur « Y(t) ».
	9. Vérifiez que seul « roll » soit coché.
	10. Sélectionnez la durée de la base de temps avec + ou -.
	11. Appuyez sur « ✗ ».
	12. Le signal apparaît.

5.2 Autoset

	La touche «Autoset» projette à l’écran le signal que vous souhaitez visualiser, ainsi que ses caractéristiques (id. affichage « en manuel », cf. §. 4.1.3.).Ainsi, en un clic, le signal apparaît de façon optimale.
Exemple	1. Branchez la sondeProbixà la voie.2. Appuyez sur la touche ci-dessus.3. Un message apparaît à l’écran pour indiquer que leScopiX IVeffectue les paramétrages nécessaires.Ainsi, le signal apparaît de façon optimale.

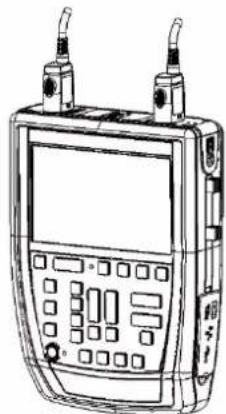

5.3 Calibration des sondes

Etapes	Actions ➔	Déroulement ➔
1.	Raccordez l'adaptateur Probix d'une sonde HX0030 de rapport 1/10 à l'entrée CH1.
2.	Raccordez la sonde (avec sa masse), à la sortie calibrateur (Probe Adjust : ≈ 3 V, ≈ 1 kHz) située sur le flanc de l'instrument.Branchez le point froid de la sonde sur celui de la sortie de calibration des sondes.
4.	Vérifiez que le coefficient de la sonde 1/10 a bien été pris en compte.	■ Menu CH1■ Cliquez sur la flèche de droite, Mesure de sonde, sélectionnez Coefficient : 10,■ Validez en cliquant »Nota : La sensibilité et les mesures prennent en compte le coefficient de la sonde.
5.	Réglez la sensibilité CH1.	■ Menu CH1, Sensibilité/couplage : 500 mV/div■ ou par les boutons A et B de la sonde HX0030■ ou par les touches
6.	Réglez le couplage CH1.	■ Menu CH1, couplage : ACAC/DCGND■ ou par la touche
7.	Réglez la vitesse de balayage.	■ Menu base de temps : 500 μs/div. ou par les touches
8.	Réglez les paramètres de déclenchement	■ Menu Trigg : Source : CH1, Couplage : AC, Front +
9.	Réglez le mode de déclenchement.	■ Menu Décl. par la touche SGLE REFR.■ A l'aide de la touche RUN HOLD, lancez les acquisitions (mode « RUN »).

Si nécessaire :

• Modifiez le niveau de déclenchement avec le stylet en déplaçant le symbole T (Trigger) sur l'écran. La valeur du niveau de déclenchement est reportée en bas à droite de l'écran.
• Modifiez le cadrage vertical de la courbe en déplaçant, avec le stylet, le symbole 1, à gauche de l'écran.

permet de réaliser automatiquement ces réglages.

Applications

Compensation de la sonde HX0030	Agissez sur la vis située sur la sonde Probix HX0030, pour régler la compensation.Pour une réponse optimale, régiez la compensation basse fréquence de la sonde, afin que le plateau du signal soit horizontal.
Sonde sur-compensée
Sonde compensée
Sonde sous-compensée

5.4 Mesure Auto/Curseurs/Zoom

5.4.1. Auto

Pour que la précision des mesures soit optimale, il est conseillé de visualiser 2 périodes complètes d'un ou plusieurs signaux. Pour cela, modifiez la base de temps de façon logique avec l'aide des touches « horizontales ».

Il y a deux façons de lancer les mesures Auto sur une voie :

Vous visualisez ainsi la liste des signaux dans cette fenêtre :

■ avec le clavier : en appuyant simultanément sur la touche de la voie concernée.

■ avec l'écran tactile : en appuyant sur l'icone ci-contre.

AC 8.00 V CH1 AC CH2 AC CH3 AC CH4 BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BT 1.00 V/div 500 mV/div 50.0 mdiv/div 500 mV/div 50.0 μs/div -500 µs 5.00 MS/s 50.0 μs/div T1 T2 T3 T4 T5 T6 T7 T8 T9 T10 T11 T12 T13 T14 T15 T16 T17 T18 T19 T20 T21 T22 T23 T24 T25 T26 T27 T28 T29 T30 T31 T32 T33 T34 T35 T36 T37 T38 T39 T40 Vmin: -562 mV vmax: 2.87 V vpp: 3.43 V vlow: -502 mV vhigh: 2.82 V vamp: 3.32 V vrms: 1.33 V vrms_c: 1.81 V vavg: 181 mV sum: 71.1 µVs trise: 810 ns tfall: 1.08 µs wplus: 9.40 µs wminus: 12.9 µs period: 22.3 µs freq: 44.9 kHz dcycle: 42.2% npulses: 6 ov_pos: 1.5% ov_neg: 1.8% T1: 25.0 µs T2: 417 µs dT: 392 µs 1/dT: 2.55 kHz Stop, CH1 + , Auto V1: -2.23 V V2: 3.11 V dV: 5.34 V Ph: 409 °

Il y a une façon de lancer les mesures Auto sur les 4 voies :

Vous visualisez ainsi la liste des signaux dans cette fenêtre :

■ avec l'écran tactile : en appuyant sur l'icone ci-contre.

Liste des différentes valeurs en mesures Auto	Mesures temporelles	Mesures de niveau
	temps de montée	tension continue
	temps de descente	tension efficace
	impulsion positive	tension crête à crête
	impulsion négative	amplitude
	rapport cyclique	tension max.
	période	tension min.
	fréquence	plateau sup.
	phase	plateau inf.
	comptage	dépassement
	Calcule des intégrales

5.4.2. Les curseurs

Il y a 3 catégories de curseurs (utilisez le stylet pour les déplacer).

Les temporels (T1 et T2) pour la mesure de certaines valeurs temporelles et la déduction d'un delta et de sa fréquence.Les amplitudes (V1 et V2) pour la mesure de valeurs d'amplitude et la déduction d'un delta.La phase pour la mesure de la phase du signal selon le positionnement de T1 et T2 et d'un signal référent.

Le curseur de phase n'est plus actif si vous êtes en mesure Auto sur toutes les voies.

5.4.3. Zoom

	Pour plus de précision sur les mesures avec les curseurs, utilisez la fonction Zoom en appuyant sur la touche.Par défaut, celui-ci se réalise au centre de l'acquisition actuel du ScopiX IV.Vous avez la possibilité de le faire avec le stylet en traçant une zone.La base de temps se rectifie en fonction du zoom réalisé.
Ecran zoomé
	Appuyez à nouveau sur la touche pour quitter la fonction Zoom.

5.5 Réglage du Trigger

■ Choisissez le mode de déclenchement qui correspond à votre application.
■ Fixez la valeur de tous les paramètres de déclenchement.

Exemple :Déclenchement sur front
(Z48?)	Quittez la fenêtre, en cliquant sur la croix.

5.6 Mesure Mathématique / FFT / XY

Fonctions mathématiques	Elles permettent de travailler vos relevés en fonction des paramétrages que vous implémentez sur une des voies de l'instrument.Ces fonctionnalités sont accessibles via la touche sur l'écran en définissant la voie que vous désirez.Une fenêtre apparaît et permet de configurer la fonction mathématique de cette voie avec l'aide du clavier ou des fonctions prédéfinies.
FFT	La fonctionnalité FFT (Transformée de Fourier rapide) s'active via le menu de la base temps en cliquant dessus en sélectionnant « Y(f) ».Paramètres :Base de temps en secondeFenêtre de pondération : rectangulaire, hamming, hanning, blackman, flat topType d'échelle : logarithme ou linéaireMode : vecteur, enveloppe, toute l'acquisition, persistance
XY	Cette fonction permet de visualiser une voie en fonction d'une autre.Paramètres :Base de temps en seconde pour la voie X et YVoie X ou Voie YMoyennage : non, 2, 4, 16, 64Mode : vecteur, enveloppe, toute l'acquisition, persistanceCette fonction active la répétitivité du signal.

6. COMMENT MESURER UNE GRANDEUR PAR MULTIMÈTRE ?

6.1 Différenciation des voies

CH1 80.00 Ω 0.000 Ω max: — min: 0.000 Ω CH2 800.0 mV AC+DC <625Hz 231.3 mV max: 238.5 mV min: 210.1 mV CH3 8.000 V AC 706.6 mV max: 781.6 mV min: 582.2 mV CH4 8.000 V AC 897.9 mV max: 1.064 V min: 667.8 mV Run

La voie 1 du ScopiX IV se nomme CH1. Elle permet de mesurer, avec les accessoires Probix adaptés, différentes grandeurs physiques qui s'ajoutent aux mesures d'amplitudes de signaux. Les autres voies sont des voies voltmètre uniquement (ou courant, via une pince Probix).

6.2 Type de mesures

Mesures	CH1	CH2	CH3	CH4
Tension	√	√	√	√
Courant	√	√	√	√
Résistance	√
Capacité	√
Test Diode	√
Continuité	√
Puissance	√	√	√	√
Température Pt100	√	√	√	√

En cliquant sur ➔	Vous avez la possibilité ➔
	▪ d'afficher la fréquence, dans le cas d'une mesure d'amplitude alternative, comme mesure secondaire réalisée sur chaque voie.
	▪ de visualiser les valeurs Min et Max des mesures effectuées comme mesure secondaire sur chaque voie.
	▪ de visualiser les valeurs relatives des mesures effectuées comme mesure secondaire sur chaque voie.
	▪ de sauvegarder vos configurations, en renseignant leurs propriétés.
Remarques
	Les voies des gammes de mesure sont automatiques. Pour définir la gamme de mesure en mode manuel, appuyez sur la touche ci-contre.
	Un appui long sur la touche de la voie permet de retourner en mode automatique. De plus :
	■ en mode automatique, la gamme de mesure à l’écran est surlignée de la couleur de la voie■ en manuel, elle ne l’est plus.
	Le couplage des voies peut être modifié via la touche ci-contre :DC → AC → AC < 5kHz → AC < 625kHz → AC+DC → AC+DC < 5kHz → AC+DC < 625kHz

6.3 Mesure de puissance

Pour mesurer la puissance, il faut se munir des accessoires Probix adaptés :

■ les mesures de courant sont réalisées avec les pinces HX0034, HX0072 ou HX0073
■ les mesures de tension sont réalisées avec l'adaptateur banane HX0033 et des cordons.

La mesure de puissance s'effectue à partir du mode Multimètre, en cliquant sur l'icone 📂. Puis, sélectionnez le type de montage que vous voulez mesurer :

	Puissance monophasée	Affichage du résultat du calcul de la puissance active mesurée en utilisant CH1 pour la mesure de tension et CH4 pour la mesure de courant.
	Puissance triphasée sur réseau équilibré sans neutre	La valeur affichée représente la puissance active triphasée calculée à partir du câblage proposé lors de la sélection.
	Puissance triphasée sur réseau équilibré avec neutre	La valeur affichée est égale à 3 fois la puissance active mesurée sur une phase.
	Puissance triphasée 3 fils	Affichage du résultat du calcul de la puissance active triphasée mesurée par la méthode des deux wattmètres sur une installation sans neutre.

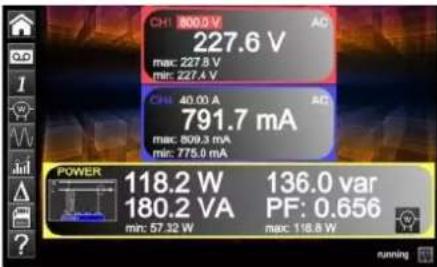

Dans ce mode de lecture des valeurs, l'écran suivant s'affiche : Exemple : Puissance en monophasé

CH1 800.0 V 227.6 V max: 227.8 V min: 227.4 V CH4 40.00 A 791.7 mA max: 809.3 mA min: 775.0 mA POWER 118.2 W 136.0 var 180.2 VA PF: 0.656 min: 57.32 W max: 118.8 W running

← La voie 1 indique la tension mesurée en direct avec sa valeur min et max.

← La voie 4 indique le courant mesuré en direct avec sa valeur min et max.

← Les différentes puissances calculées à partir des voies 1 et 4, ainsi que leur facteur de puissance sont affichés.

Le type de câblage est rappelé à côté des valeurs.

6.4 Mode LOGGER

Cet utilitaire du mode Multimètre permet d'enregistrer les valeurs lues sur les différentes voies du ScopiX IV, quel que soit le type de mesure.

Les enregistrements peuvent être longs. Il est donc préférable de raccorder ScopiX IV au secteur pour éviter un arrêt brutal de la mesure en fin de capacité de batterie.

Lorsque vous cliquez sur

l'écran ci-dessous s'affiche et l'enregistrement commence :

CHF 800.0 V AC 227.1 V max: 227.7 V min: 226.4 V CHF 40.00 A AC 657.4 mA max: 814.0 mA min: 632.8 mA POWER -2.439 W 149.3 VA 149.3 var PF: -0.016 min: -188.9 W max: 17.05 W LOGGER = 20000 s → 0.2 s← running

Chaque fichier d'enregistrement comporte 100 000 mesures par voie, à raison d'une mesure toutes les 0,2 sec pour une durée de 20 000 sec (env. 5h30).

■ Si un enregistrement dépasse les 100 000 mesures, ScopiX génère automatiquement un 2ème fichier de mesures qui continuera le relevé précédent.
■ Si le 2ème fichier de mesures atteint les 100 000 mesures, un 3ème fichier sera créé et ainsi de suite jusqu'à ce que vous décidiez d'arrêter l'acquisition ou que l'espace mémoire des fichiers soit plein.

Sauvegarde de la configuration en cours. La fenêtre ci-dessous s'affiche :

Vous pouvez renseigner :

■ un nom de configuration
■ des commentaires
■ la sauvegarder au format .cfg

en cliquant sur la flèche verte.

La mémoire interne max. est de 1 Go.

Pour retourner en mode Multimètre, cliquez sur

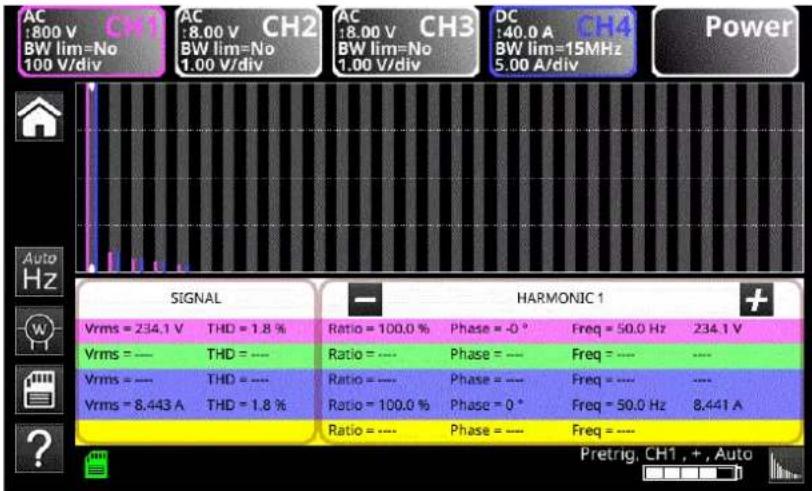

7. COMMENT ANALYSER LES HARMONIQUES ?

	Il est possible de se déplacer d'harmonique en harmonique via les touches et - .On obtient ces caractéristiques chiffrées :valeur en % de l'harmonique de plus forte amplitudephase en ° par rapport au fondamentalfréquence en Hztension efficace (RMS) en V
	Via cette touche, vous sauvegardez ces réglages :Cliquez sur setup.Puis, , nom du fichier par défaut.
	Via cette touche, vous sauvegardez vos mesures :Cliquez sur meas.

8. CARACTÉRISTIQUES TECHNIQUES

8.1. Fonction « OSCILLOSCOPE »

Seules les valeurs affectées de tolérances ou de limite constituent des valeurs garanties (après ½ heure de mise en température). Les valeurs sans tolérance sont données à titre indicatif.

Déviation verticale

Caractéristiques OX 9062		OX 9102OX 9104	OX 9304
Nombre de voies1	2	OX 9xx2 : 2, OX 9xx4 : 4
Calibres verticaux	2,5 mV à 200 V/div.Variation par bonds (pas de coefficient variable continu)
BP à -3 dB	60 MHz 100 MHz 300 MHz
	Mesurée sur charge 50 Ω avec un signal d'amplitude 6 div.
Tension d'entrée max.2	1400 Vdc, 1 kVrms avec la sonde Probix HX0030
Type d'entrées	Connecteur de sécurité Probix : classe 2, entrées isolées
Dynamique du décadrage vertical	± 10 divisions sur tous les calibres
Couplage d'entrée ACDCGND	10 Hz à 60 MHz0 à 60 MHzréférence	10 Hz à 100 MHz0 à 100 MHzréférence	10 Hz à 300 MHz0 à 300 MHzréférence
Limiteurs de bande passante	à ≈ 15 MHz, 1,5 MHz, 5 kHz
Temps de montée sur tous les calibres verts. 2,5 mV à 200 V/div.	≈ 5,85 ns	≈ 3,5 ns	≈ 1,17 ns
Diaphonie entre voies	>70 dB (Même sensibilité sur les 2 voies)
Réponse aux signauxrectangulaires 1 kHz et 1 MHz	Overshoot positif ou négatifDépassement ≤ 4 %
Résolution verticale de l'affichage	± 0,4 % de la pleine échelle (hors ZOOM)0,025 % en mode ZOOM (12 bits)
Précision des gains crête-crête	± 2 % avec moyennage de 4 à 1 kHz
Précision des mesures verticalesen DC avec décadrageet moyennage de 16	± [2,2 % (lecture) + 11 % (sensibilité) + 400 μV]s'applique aux mesures : Vmin, Vmax, Vbas, Vhaut, Vmoy., curs(1), curs(2)
Précision des mesures verticalesen AC sans décadrage à 1 kHzavec moyennage de 16	± [2 % (lecture) + 1 % (sensibilité)]s'applique aux mesures : Vamp, Veff, Dep+, Dep-
Résolution des mesures	12 bits
Précision du décadrage vertical	± [0,2 % (lecture) + 10 % (sensibilité) + 400 μV]
Fonction ZOOM vertical sur une courbeacquise ou sauvegardée	Facteurs de ZOOM : 16 max.
Impédance d'entrée	1 MΩ ± 0,5 % env. 12 pF

Déviation horizontale (base de temps)

Caractéristiques	OX 9062 - OX 9102 - OX 9104 - OX 9304
Calibres de base de temps	35 calibres, de 1 ns à 200 s/div.
Précision de la base de temps	± [0,0005% + (500 ps, 1 échantillon)]
Fréquence d'échantillonnage	2,5 GS/sec. en temps réel100 GS/sec. en signal répétitif
Précision des mesures temporelles	± [(0,02 div.) × (time/div.) + 0,01 × lecture + 1 ns]
ZOOM horizontal	Coefficient de zoom : x 1 à x 100L'oscilloscope dispose d'une capacité de mémoire de 100 000 pts par voie.
	en mode ZOOM, on retrouve la même séquencede calibres de base de temps qu'en mode normal.La résolution horizontale de l'écran est de 2500 points pour 10 divisions.
Mode XY	Les bandes passantes sont identiques en X et en Y (voir §. Déviation verticale).Comme dans le mode standard, la fréquence d'échantillonnage est fonction de lavaleur de la base de temps.
Erreur de phase	< 3°
ReprésentationTransformée de Fourier rapide	temporelle ou fréquentielle (FFT)calcul sur les traces présentes dans la zone écranrafraîchissement dynamique fonction du signal observé en mode RUNfenêtrage : rectangle, hamming, Hanning, Blackmanéchelles : logarithmique ou linéaireréglage automatique grâce à l'autoset

Circuit de déclenchement

Caractéristiques		OX 9062	OX 9102OX 9104	OX 9304
Sources de déclenchement		CH1, CH4	CH1, CH2, CH3, CH4 (OX 9xx4)CH1, CH4 (OX 9102)
Mode de déclenchement		AutomatiqueDéclenchéMonocoupAuto Level 50 %
BP surdéclenchementsans limitation debande	ACDCHFrejectBF reject	10 Hz à 100 MHz0 Hz à 100 MHz0 Hz à 10 kHz10 kHz à 100 MHz	10 Hz à 200 MHz0 Hz à 200 MHz0 à 10 kHz10 kHz à 200 MHz	≥10 Hz0 Hz à BW max ^3 0 à 10 kHz≥10 kHz
		Si la limitation de bande est activée,la BP du déclenchement est également réduite.
Pente de déclenchement		Front descendant ou Front montant
Sensibilité de déclenchement		0,6 div. (0 Hz à 50 MHz)1,2 div. (50 MHz à 100 MHz)	0,6 div. (0 Hz à 50 MHz)1,2 div. (50 MHz à 200 MHz)	0,6 div. (0 Hz à 50 MHz)1,2 div. (50 MHz à 200 max.)1,5 div. (200 MHz à BW max.)
Réjection du bruit		≈ ± 1,5 div.
Niveau de déclenchementPlage de variation		± 10 div.
Type de déclenchement		sur front	- Source de déclenchement : CH1 (CH2) (CH3) CH4
		sur largeur d'impulsion	<T1 ; >T2 ; ∈ [T1, T2] ;∉ [T1, T2]avec T1 et T2 ∈ [16 ns, 20 s]
		déclenchementaprès délai	-de 48 ns à 20 s- Source de qualifier : CH1 (CH2) (CH3) CH4- Source de déclenchement : CH1 (CH2) (CH3) CH4
		déclenchementaprès comptage	-de 3 à 16 384 événements- Source de qualifier : CH1 (CH2) (CH3) CH4- Source de comptage : CH1 (CH2) (CH3) CH4- Source de déclenchement : source du qualifier ou du comptage
Holdoff		Réglable de 64 ns à 15 sec.

Chaîne d'acquisition

Caractéristiques	OX 9062 - OX 9102 - OX 9104 - OX 9304
Résolution de l'ADC	12 bits
Fréquence d'échantillonnage maximum	2,5 GS/s en temps réel100 GS/s en signal répétitif (ETS) selon BdT1 convertisseur par voie
Capture de transitoiresMode MIN/MAX	Largeur minimum des Glitches détectables : ≥ 2 ns
	Sur la gamme [1ns 5ms] :1250 couples MIN/MAX rangés en mémoire d'acquisition de 100 000 pts.Sur la gamme [20ms 200s] :50 000 couples MIN/MAX
Profondeur mémoire acquisition reconstituée	100 000 pts par voie
PRETRIG	0 – 9,5 div.0 – 950 div. (zoom)
POSTRIG	0 – 20 div.0 – 2000 div. (zoom)

Format des différents fichiers

Caractéristiques	OX 9062 - OX 9102 - OX 9104 - OX 9304
Mémoires de sauvegarde	Système de fichiers local. Les fichiers de l'utilisateur sont stockés dans une partition spécifique.Système de fichiers sur SDCard. Les partitions de la SDCard sont accessibles dans le répertoire sdcard_pX du système de fichiers local.
Taille mémoire disponible pour le système de fichiers	Mémoire interne de l'instrument : 1 Goavec carte mémoire « Micro SD » de type SC (≤ 2 Go), HC (> 2 Go ≤ 32 Go) ou XC (> 32 Go ≤ 2 To) dont la (ou les) partition(s) sont formatées en FAT32
Les fichiers de traces acquises en mode SCOPEExtension : .trc	Format binaireTaille : ≈ 400 ko par trace mémorisé (max: 1,6 Mo)
Les fichiers de traces acquises en mode LOGGERExtension : .rec	Format binaireTaille : ≈ 400 ko par trace mémorisé (max: 1,6 Mo)
Les fichiers de configurationExtension : .cfg	Format binaireTaille : ≈ 1 ko
Les fichiers d'impressionExtension : .png	Taille : < 200 ko
Les fichiers de fonctions mathématiquesExtension : .fct	Format texteTaille : < 1 ko
Les fichiers contenant du texteExtension : .txt	Format texteLes fichiers d'extension .TXT peuvent contenir des mesures réalisés dans les différents modes d'acquisition de l'instrument.
Fichier .txt contenant une trace acquise en mode HARMONIC	Taille : < 10 ko

Traitement mesures

Fonctions mathématiques	Editeur d’équation (fonctions sur les voies ou simulées) :Addition, soustraction, multiplication, division et fonctions complexes entre voies.
Mesures automatiques	Mesures temporellestemps de montéetemps de descenteimpulsion positiveimpulsion négativerapport cycliquepériodefréquencephasecomptageintégrale	Mesures de niveautension continuetension efficacetension crête à crêteamplitudetension max.tension min.plateau sup.plateau inf.dépassement
	12 bits / affichage sur 4 digits
Résolution des mesures
Mesures par curseurs ou mesures automatiques
Précision des mesures verticales en DC	± [1 % x (lecture - décadrage) + précision du décadrage vertical+ (0,05 div.) + (V/div.)]
Précision des mesurestemporellesà 2 curseurs	± [0,02 x (t/div.) + 0,01 % (lecture) + 1 ns]En mode XY, les curseurs ne sont pas attachés à la courbe.

Affichage

Caractéristiques	OX9062 - OX9102 - OX9104 - OX9304
Ecran de visualisation	LCD 7” TFT (affichage couleur)
	Rétro-éclairage LEDs
Luminosité	Réglage en continu
Résolution	WVGA, soit : 800 pixels horizontaux x 480 pixels verticaux
Economiseur d’écran	Délai sélectionnable: 15’, 30’, 1h ou aucun
Visualisation sans Zoom	Mémoire complète : 100000
ZOOM horizontal	2500 pts parmi les 100000 de la mémoire complète
Modes d’affichage
Vecteur	Points acquis, points interpolés, moyenneInterpolation linéaire entre 2 pts acquis.
Enveloppe	Affichage des min. et des max., sur chaque abscisse, acquis sur plusieurs salves.
Moyenne	Facteurs allant de : sans, 2, 4, 16, 64
Toute l’acquisition	Affichage de tous les échantillons acquis dans une salve avec interpolation linéaire entre 2 pts acquis
Persistence	Les traces persistent jusqu’à un changement de réglages.
Indications à l’écran
Déclenchement	Position du niveau de déclenchement (avec couplage et indicateur de dépassement)Position du point de Trigger sur le bargraph et sur le bord supérieur de l’écran (avec indicateurs de dépassement)Identificateurs de traces, activation des tracesPosition, SensibilitéRéférence masse
Traces	Indicateurs de dépassement haut et bas, si traces hors écran

Divers

Signal de calibration des sondes1/10ème	Forme : rectangulaireAmplitude : ≈ 0 - 3 VFréquence : ≈ 1 kHzBranchez le point froid de la sonde sur le point froidde la sortie de calibration des sondes.
Autoset
Temps de recherchePlage de fréquencePlage d'amplitudeLimites de rapport cyclique	< 5 s>30 Hz15 mVpp à 400 Vppde 20 à 80 %

8.2 Fonction « MULTIMETRE » et « LOGGER »

Seules les valeurs affectées de tolérances ou de limite constituent des valeurs garanties (après ½ heure de mise en température). Les valeurs sans tolérance sont données à titre indicatif.

Affichage	8000 points en voltmètre
Impédance d'entrée	1 MΩ
Tension max. d'entrée	600 Vrms sinus et 800 V_DC , sans sonde1000 Vrms et 1400 V_DC , avec sonde HX0030
Mesure DC					HX0030
Gammes	0,8 V	8 V	80 V	800 V	8 kV
Résolution	0,1 mV	1 mV	10 mV	0,1 V	1 V
Précision	± (0.5 % + 25 UR) en DC de 10 % à 100 % de l'échelle
Réjection mode commun	>70 dB à 50 ou 60 ou 400 Hz
Mesures AC et AC+DC					HX0030
Gammes	0,6 V	6 V	60 V	600 Vrms sinus	6 kVrms
	0,8 V	8 V	80 V	800 Vcrête	8 kVDC
Résolution	0,1 mV	1 mV	10 mV	0,1 V	1 V
Précision en couplageAC + DCFiltres inactifs	± (1 % + 25 UR) en DC et de 40 Hz à 5 kHz de 10 % à 100 % de l'échelle (crête)± (2 % + 25 UR) de >1 kHz à 10 kHz id.± (3 % + 25 UR) de >10 kHz à 200 kHz id.
ACFiltres inactifs	± (1 % + 25 UR) de 40 Hz à 1 kHz id.± (2 % + 25 UR) de >1 kHz à 10 kHz id.± (3 % + 25 UR) de >10 kHz à 200 kHz id.
Réjection Mode Commun	>70 dB à 50, 60 ou 400 Hz
Filtre numérique	- Filtre passe-bas (low-pass filter)- Fréquence de coupure (cutoff frequency)......625 Hz- Ordre (Order)......94- Ondulation dans la plage d'utilisation (Passband ripple)......0,5 dB- Bande de transition (Transition band)......0,02- Atténuation hors-bande (Stopband attenuation) ......50 dB
Mesure de résistance	Sur Voie 1
Gammes (fin d'échelle)	Ohmmètre	Résolution	Courant de mesure
	80 Ω	0,01 Ω	500 μA
	800 Ω	0,1 Ω	50 μA
	8 kΩ	1 Ω	50 μA
	80 kΩ	10 Ω	2 μA
	800 kΩ	100 Ω	2 μA
	8 MΩ	1000 Ω	50 nA
	32 MΩ	10 kΩ	50 nA
Précision	± (0,5 % + 25 UR) de 10 % à 100 % de l'échelle
Tension en circuit ouvert	≈ 3 V
Mesure de continuité	Sur Voie 1
Beeper	< 30 Ω ± 5 Ω
Courant de mesure	≈ 0,5 mA
Réponse du beeper	< 10 ms
Test diode	Sur Voie 1
Tension	en circuit ouvert: ≈ + 3.3 V
Précision	± (0,5 % + 5 UR)
Courant de mesure	≈ 0,6 mA
Mesure de capacité	Sur Voie 1
Gammes	Capacimètre	Résolution	Courant de mesure
	5 mF	1 μF	500 μA
	500 μF	0,1 μF	500 μA
	50 μF	0,01 μF	500 μA
	5 μF	1 nF	50 μA
	500 nF	100 pF	50 μA
	50 nF	10 pF	2 μA
	5 nF	1 pF	2 μA
Précision	- sur le calibre 5 nF (mesure avec un cordon blindé):de 500 pF à 1 nF: ± (6 % + 10 UR)de > 1 nF à 2 nF: ± (4 % + 10 UR)> 2 nF: ± (2 % + 10 UR)- sur les autres calibres: ± (2 % + 10 UR) de 10 % à 100 % de la pleine échelle
Annulation des R série et parallèle	R parallèle > 10 kUtilisez des cordons les plus courts possibles.
Mesure de fréquence	de 20 Hz à 200 kHz sur un signal carré et sinusde 20 Hz à 20 kHz sur un signal trianglePrécision: 0,2 %
Mesure de puissance	La mesure de puissance est disponible uniquement en AC, AC<5kHz et AC<625 Hz.
active	± (2 % + 25 UR) de 40 à 1 kHz, filtres inactifs
réactive	± (4 % + 25 UR) de 1 à 10 kHz, filtres inactifs
apparente	± (6 % + 25 UR) de 10 à 200 kHz, filtres inactifs

Modes de fonctionnement

Mode Relatif	Affichage par rapport à une mesure de base	Les modes Relatif, Surveillance, Fréquence sont exclusifs.
Surveillance (statistique)	sur toutes les mesures en valeur MAX MIN
Fréquence	Affichage possible de la fréquence en mode AC
Intervalle de temps entre 2 mesures	0,2 s
Durée des enregistrements (mode LOGGER)	Chaque fichier, contient 100000 mesure, soit une durée d'acquisition de 20000 secondes. Enregistrement séquentiel automatique (N fichiers de 100000 mesures)
RUN (mode MULTIMETRE)	Lancement des mesures
HOLD (mode MULTIMETRE)	Gel de la mesure

Affichage

Sous forme numérique	- de la mesure principale → affichage de grande dimension- d'une mesure secondaire → affichage de petite dimensionLe type de mesure secondaire est sélectionnable par le menu.
Tracé graphique (Mode LOGGER)	Historique des mesures dans le temps
Nombre de mesures représentées sur une trace	100 000

8.3 Fonction « VIEWER »

La fonction « VIEWER » est utilisé pour lire un fichier acquis dans le mode « LOGGER ».

Zoom horizontal	Coefficient de zoom : x 1 à x 100L'oscilloscope dispose d'une capacité de mémoire de 100 000 pts par voie.
Zoom vertical	Facteurs de ZOOM : 16 max.
Précision des mesures par curseurs, verticales	± [1 % x (lecture - décadrage) + précision du décadrage vertical + (0,05 div.) + (V/div.)]
Précision des mesures par curseurs, temporelles	± [0,02 x (t/div.) + 0,01 % (lecture) + 1 ns]

8.4 Fonction « ANALYSE DES HARMONIQUES »

■ Présentation des harmoniques sous forme de bargraph
■ Réticule avec axe vertical gradué en %
■ Axe horizontal gradué en rangs d'harmonique
■ Affichage de 63 rangs
■ La fonction analyse harmonique est réalisable sur les 4 voies
■ Affichage des mesures réalisées :

• niveau RMS du signal
  • distorsion harmonique totale par rapport à la valeur efficace du fondamental THD.
• niveau RMS de l'harmonique sélectionnée
• rapport en % entre la valeur efficace de l'harmonique sélectionnée et la valeur efficace du fondamental
  • fréquence de l'harmonique sélectionnée
  • phase de l'harmonique sélectionnée / fondamentale

Analyse des harmoniques

Fréquence du fondamental du signal analysé	de 40 à 450 Hz	Condition
Précision des mesures	Dans le domaine de référence : 18°C à 28°C, à 50 Hz et 60 Hz
Niveau du Fondamental	± (2 % + 10 UR)
Niveau des Harmoniques	± (3 % + 10 UR), ratio ± 2 %	ratio > 4 %
Distorsion harmonique (THD)	± 4 %
Phase	± 5 %	ratio > 4 %
Variations dans le domaine nominal d'utilisation	0°C à 40°C, à 50 Hz et 60 Hz
Niveau du Fondamental	± (5 % / 10°C)
Niveau des Harmoniques	± (5 % / 10°C), ratio ± (1 % / 10°C)	ratio > 4 %
Distorsion harmonique (THD)	± (5 % / 10°C)
Phase	± (10° / 10°C)	ratio > 4 %

8.5. « Communication »

8.5.1. Port et périphériques de communication

ETHERNET	100Base-T isolé électriquement (périphérique)L'isolation 600 V, CAT III s'effectue à l'intérieur de l'instrument.Isolation ETHERNET, par transformateurIsolation USB, par isolateur logique
WIFI	WEP, WPA
USB	Isolé électriquementProtocole CDC (Communication Device Class) ACM (Abstract Control Model) pour passer des requêtes SCPIProtocole MS (Mass Storage) pour manipuler le système de fichiers de SCOPIX IV (et sa SDCARD).RNDIS (Remote Network Driver Interface Specification) pour communiquer sur USB en utilisant le protocole TCP/IP
SDCARD	Transfert de fichiers entre le scope et un ordinateur type PC par carte mémoire, format Micro SD (type SC, HC).Le File système supporté est FAT32.

8.5.2. Applications

SCOPENET	Accessible, via ETHERNET, WIFI ou USB, depuis un navigateur.Pour y accéder, tapez dans la barre de navigation de :FIREFOX / CHROME / EXPLORER la ligne suivante : http://Exemple : http://192.168.1.1Cette application utilise les parts IP 50 000 et 50 010 (il faudra éventuellement l'indiquer au Firewall installé sur le PC).
Accès au système de fichiers depuis un PC	via USB : en utilisant le protocole Mass Storage (et le pilote correspondant).Depuis l'écran d'accueil : Accès à tous les fichiers (internes et SDCARD).Depuis un instrument (Oscilloscope, Multimètre, Logger, ...) : Accès limité aux notices de fonctionnement au format PDF.
SCPI	via USB : en utilisant le protocole CDC ACM (et le pilote correspondant)via ETHERNET : sur le port 23via WIFI : sur le port 23
SX-METRO/P	Logiciel de pilotage (fourni en option)Visualisation de courbesAffichage des formes d'onde en temps réelContrôle à distance et programmationChargement et sauvegarde d'une configurationImportation des fichiers stockés dans la mémoire de l'oscilloscopeTraitements mathématiques des voiesRappel de mémoire avec sélection de la voie affichéeTransfert des données vers ExcelRappel de Copie écranLien vers SCOPENET

9. CARACTÉRISTIQUES GÉNÉRALES

9.1. Domaine nominal d'utilisation

9.1.1. Conditions d'environnement

Température de référence : +18°C à +28°C

Température d'utilisation : 0°C à +40°C

Température de stockage : - 20°C à + 70°C

Humidité relative : < 80 % HR → + 35°C ; < 70 % de 35°C à 40°C

(limitée à 70 % sur gammes 8 MΩ et 32 MΩ)

Altitude : < 2000 m

9.1.2. Variations dans le domaine nominal d'utilisation

Grandeur d'influence	Plage d'influence	Grandeurs influencées	Erreur
			Typique Max.
Tension batterie	9,4 V à 12,6 V	Toutes	-	-
Température	0°C à 40°C	OscilloscopePrécision du gain verticalPrécision du cadragePrécision du niveau de déclenchementPrécision des mesures automatiquesPrécision de la base de temps	± 0,5 % par 10°C± 0,1 % par 10°C	± 1 % par 10°C± 0,2 % par 10°C
	0°C à 40°C	Bande Passante, dépassement	± 2,5 % par 10°C	± 5 % par 10°C
	0°C à 40°C	MultimètrePrécision mesures DCPrécision en AC+DCPrécision de mesuredes résistancesdes diodesdes capacitésPrécision du fréquencemètre	± 0,5 % par 10°C± 0,5 % par 10°C± 0,5 % par 10°C± 0,1 % par 10°C	± 1 % par 10°C± 1 % par 10°C± 1 % par 10°C± 0,2 % par 10°C
	0°C à 40°C	Mesures Harmoniques du réseauPrécision du fondamentalPrécision des harmoniquesPrécision de la distorsionPrécision de la phase	± 3 % par 10°C± 5° par 10°C	± 5 % par 10°C± 10° par 10°C
Champ électromagnétique	10 V/m	OscilloscopeBruit verticalOhmmètrePrécision mesures	5 mVpp0 - 2%	7,5 mVpp5 % de la pleine échelle
Humidité	0% à 70%	Toutes mesures	-	-
Température	70% à 80%	Toutes mesures de 0°C à 35°C saufgammes 8 MΩ et 32 MΩ	-	-

9.1.3. Alimentation

Tension batterie : >9,5 V ; 10,8 V nominal

ou Alimentation secteur : branchée sur réseau 230 V ± 15 %

50 Hz ou 110 V ± 15 %, 60 Hz

(fonctionne donc de 98 V à 264 V).

9.2. Caractéristiques mécaniques

9.2.1. Boîtier dur recouvert d'élastomère

Constitué :

• d'un boîtier inférieur,
• d'une ceinture centrale porteuse de l'ensemble de la connectique,

- d'un boîtier supérieur,

- d'une trappe pour le logement de la batterie.

■ Dimensions : 292,5 x 210,6 x 66,2 mm
■ Masse : environ 2,4 kg, avec la batterie
■ Sangle de transport : clipsable sur le haut de l'instrument

9.2.2. Conditions mécaniques

Etanchéité

Etanche aux gouttes d'eau verticales et pénétration d'objet ≥ 1 mm : IP 54 (instrument hors fonctionnement)

Instrument seul, sans accessoire, ni alimentation secteur dans la position debout à 40° avec sa béquille ou à plat, LCD vers le haut.

Remarques :

1. N'utilisez pas l'instrument dans une atmosphère chargée en poussière de carbone ou poussière métallique ou toute autre poussière conductrice.
2. Essuyez l'instrument, notamment les bornes de mesures, avant toute nouvelle utilisation.

■ Chocs et impacts

Suivant normes d'essai IEC 62262: IK03 (écran LCD) et IK06 (toute autre partie de l'instrument)

3 coups avec une énergie de 1 Joule (IK06) ou 0,35 Joule (IK03), appliqués à chaque partie constitutionnelle de l'instrument, sans détérioration pouvant créer un risque pour la sécurité de l'utilisateur.

Chute

Libre, sans emballage.

Instrument seul, sans accessoire, sur 3 faces.

Suivant normes d'essai IEC 61010-1-2010.

9.3. Caractéristiques électriques

9.3.1. Alimentation par batterie

■ Technologie Li-Ion
■ Tension nominale: 10,8 V
■ Tension de fonctionnement: 10 V à 12 V
■ Capacité:

• 5800 mAh / 62 Wh (modèle 695065A00)
- 6900 mAh / 74 Wh (modèle 695066A00)

■ Protection de la batterie aux courts-circuits par fusible réarmable

Autonomie (modèle 695065A00) :

≈ 5h30 pour les modèles 2 voies
≈ 4h pour les modèles 4 voies

■ Temps de charge : ≤ 7h selon le type de chargeur.

9.3.2. Alimentation secteur

■ Tension continue de 15 V environ, 30 W pour le fonctionnement de l'instrument
■ Tension continue de 11 V environ, 15 W pour la charge de la batterie
■ Caractéristiques primaire : 98 V < Tension d'entrée < 264 V
■ Fonctionne donc sur réseaux :
• 230 V, ± 15 %, 50 Hz
• 115 V, ± 15 %, 60 Hz

9.4. CEM et sécurité

9.4.1. Compatibilité électromagnétique

Les produits sont conformes aux normes et leurs amendements éventuels respectifs, dans leur classification industrielle :

IEC 61326-1 avec une grandeur d'influence en présence d'un champ magnétique de 10V/m

9.4.2. Sécurité électrique

Sécurité électrique sans accessoires	600 V CAT III, double isolation
Tension d'entrée max. sans accessoires	300 VDC, 300 Vrms, 414 Vpk (DC + crête AC à 1 kHz)

Valeurs de derating

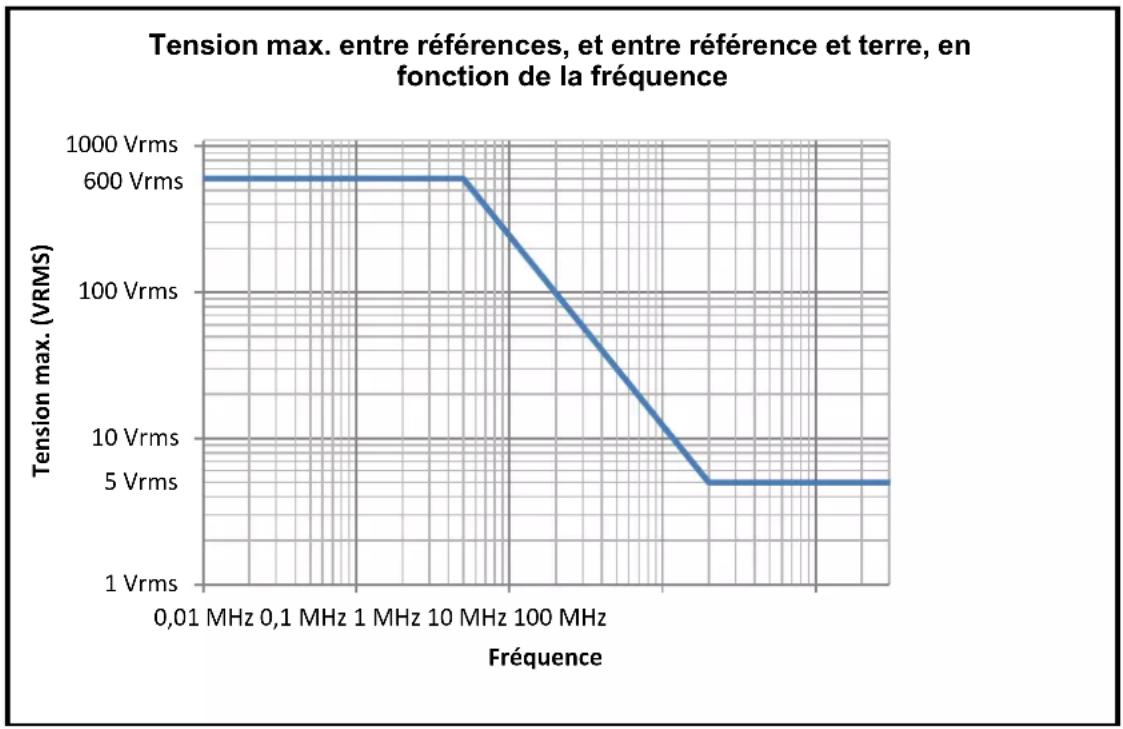

a) Sécurité électrique :

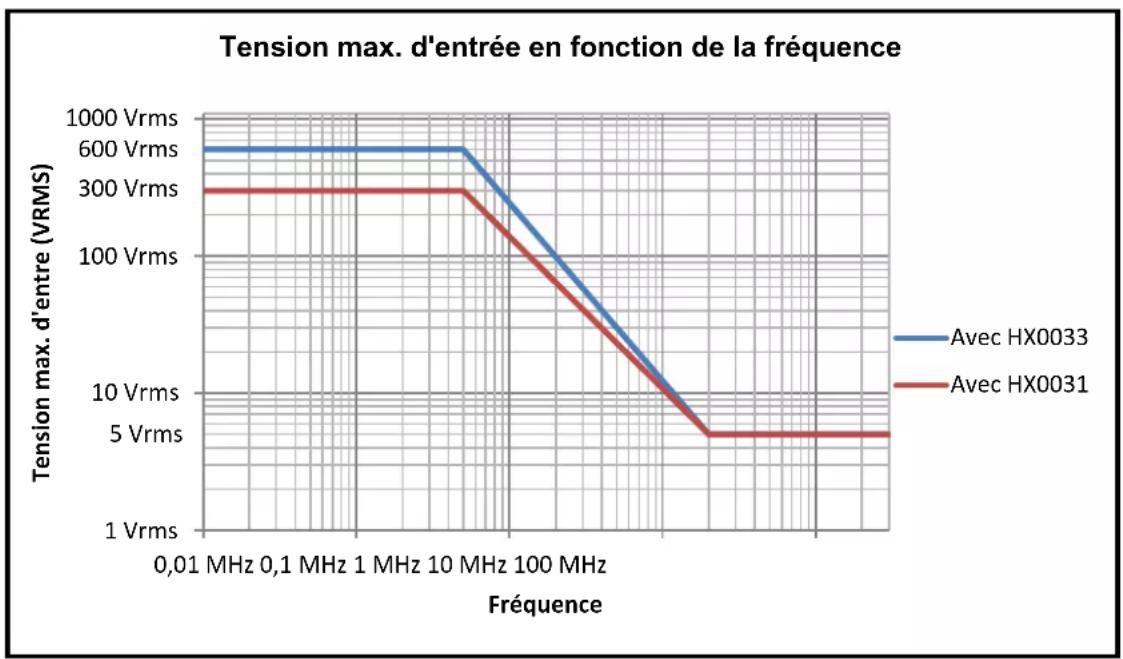

b) Tension d'entrée :

9.4.3. Température

Température max. interne : 85°C lorsque la température ambiante max. est de 40°C.

10. MAINTENANCE

10.1. Garantie

Cet oscilloscope est garanti 3 ans contre tout défaut de matière ou vice de fabrication, conformément aux conditions générales de vente.

Durant cette période, l'instrument ne peut être réparé que par le constructeur. Il se réserve le droit de procéder soit à la réparation, soit à l'échange de tout ou partie de l'instrument. En cas de retour du matériel au constructeur, le transport aller est à la charge du client.

La garantie ne s'applique pas suite à :

• une utilisation impropre du matériel ou par association avec un équipement incompatible
• une modification du matériel sans autorisation explicite des services techniques du constructeur
  ■ l'intervention effectuée par une personne non agréée par le constructeur
  ■ l'adaptation à une application particulière, non prévue par la définition du matériel ou par la notice de fonctionnement
  ■ un choc, une chute ou une inondation.

10.2. Nettoyage

■ Mettez l'instrument hors tension.
■ Nettoyez-le avec un chiffon humide et du savon.
N'utilisez jamais de produits abrasifs, de solvant, d'alcool, ni d'hydrocarbure.
■ Laissez sécher avant toute nouvelle utilisation.

10.3. Réparation et Vérification métrologique

Voir le document relatif à la sécurité, livré avec l'instrument.

Attention ! Dans tous les cas, si vous constatez un défaut (écran cassé, douille Probix cassée, boîtier défectueux ...) n'utilisez pas votre ScopiX IV, l'isolation n'étant plus assurée. Retournez-le sans délai au SAV pour réparation.

11. PROGRAMMATION À DISTANCE

11.1. Introduction

Convention de

programmation

Notions d'arborescence

La structure des commandes SCPI est arborescente.

Chaque commande doit se terminer par un caractère terminateur ou <;>.

Si les commandes sont séparées par le caractère <;> et qu'elles se situent dans le même répertoire, il est inutile de répéter l'arborescence complète. Dans le cas contraire, utiliser le caractère <;> suivi du nom complet de la commande.

Exemple

DISP:TRAC:STAT1 1

DISP:TRAC:STAT2 1

équivalent à :

DISP:TRAC:STAT1 1;STAT2 1

équivalent à :

DISP:TRAC:STAT1 1; DISP:TRAC:STAT2 1

Syntaxe des commandes

Commandes communes →

Commandes spécifiques→

Mots-clés

Les crochets ([ ]) sont utilisés pour entourer un mot-clé qui est optionnel lors de la programmation. Les majuscules et minuscules sont utilisées pour différencier la forme courte du mot-clé (lettres majuscules) et la forme longue (mot entier).

L'instrument accepte les lettres majuscules ou minuscules sans distinction.

DISP:TRAC:STAT 1 est équivalent à DISPLAY:WINDOW:TRACE:STATE 1

Séparateurs

' : ' descend dans le répertoire suivant ou se replace sous la racine, s'il est précédé d'un ' ; '

' ; ' sépare 2 commandes d'un même répertoire

' ' (espace) sépare le mot-clé du paramètre suivant

' ,' sépare un paramètre du suivant

Paramètres

< >	Les paramètres d'un type défini sont notés par les caractères ci-contre.
[ ]	Les crochets signifient que le ou les paramètres sont optionnels.
{}	Les accolades définissent la liste des paramètres permis.
|	La barre verticale peut être lue comme un "ou". Elle est utilisée pour séparer les différents paramètres possibles.

Format des paramètres

Les paramètres peuvent être des mots-clés, des valeurs numériques, des chaînes de caractères ou encore des expressions numériques.

L'interpréteur ne fait pas de différence entre les majuscules et les minuscules.

Mots-clés

Les mots-clés peuvent avoir 2 formes, comme pour les instructions : la forme abrégée (en majuscule)

la forme entière (forme abrégée plus complément en minuscule).

Ainsi pour certaines commandes, nous trouverons les paramètres :

ON, OFF correspondant aux valeurs boléennes (1,0)

EDGE, PULse, DELay, EVENT ou TV pour les modes de déclenchement.

Valeurs numériques

Ce sont des nombres ayant plusieurs formats possibles :

NR1 Le paramètre est un nombre entier signé.

Exemple : 10

NR2 Le paramètre est un réel signé sans exposant.

Exemple : 10.1

NR3 Le paramètre est un réel signé exprimé avec une mantisse et un exposant signé.

Exemple : 10.1e-3

Dans le cas de grandeur physique, ces nombres peuvent être suivis d'un multiple et de son unité.

Unités

V Volt (Tension)

S Seconde (Temps)

PCT Pourcent (Pourcentage)

Hz Hertz (Fréquence)

MHz Méga-Hertz (Fréquence)

F Farad (Capacité)

OHM Ohm (Résistance)

DEG Degré Celsius

Multiples

MA Méga: 10 ^+6

K Kilo: 10^+3

M Milli: 10^-3

U Micro: 10^-6

N Nano: 10^-9

P Pico: 10 ^-12

Exemple : pour saisir une durée de 1 micro seconde dans le format NRf, on pourra écrire au choix : 1us, 0.000001, 1e-6s, 1E-3ms ...

Valeurs spéciales

MAXimum, MINimum permettent d'obtenir les valeurs extrêmes du paramètre.

UP, DOWN permettent d'atteindre la valeur suivante ou précédente à l'état courant du paramètre.

Chaînes de caractères	Ce sont des suites de lettres et de chiffres encadrés par des guillemets "".
Terminateur
	On noteracomme terme général désignant un terminateur.NL est le caractère CR (code ASCII 13 ou 0x0D).Une ligne de commande ne doit pas excéder 80 caractères ; elle se termine par un terminateur.
Syntaxe des réponses
	La réponse peut être composée de plusieurs éléments séparés entre eux par une virgule ',''. Le dernier élément est suivi du terminateur.Les données sont de plusieurs natures :
Mots-clés	Ce sont les mêmes que ceux utilisés en paramètre, mais ici, seule la forme abrégée est retournée.
Valeurs numériques	Trois formats sont possibles : NR1, NR2 et NR3.
Chaîne de caractères	Il n'y a aucune différence par rapport aux paramètres. Si la chaîne contient un mot-clé, il est retourné sous forme abrégée.

11.2. Commandes spécifiques à l'instrument

Programmation à distance

Programmation à distance

Programmation à distance

avec H = hour, M = minute, S = second.

12.1 Bus « ARINC 429 »

12.1.1 Présentation

Bus à analyser configuration actuelle Arinc429 100kbps receiver ARINC 429 configurations disponibles Arinc429_rec_100kbps.bus Arinc429_rec_12-5kbps.bus Arinc429_send_100kbps.bus Arinc429_send_12-5kbps.bus connections Arinc A Arinc B GND 1/10 1/10 scopix

Configuration

Tolérances de mesure Arinc429 100kbps receiver High AB 9.00 V 11.0 V 10.0 % Null AB -500 mV 500 mV 10.0 % Time Fall 1.00 μs 2.00 μs 10.0 % 1/2 Bit Time 4.75 μs 5.25 μs 10.0 % Low AB -11.0 V -9.00 V 10.0 % Time Rise 1.00 μs 2.00 μs 10.0 % Bit Time 9.75 μs 10.2 μs 10.0 % Modifications enregistrées dans le fichier: scopix_2017-09-29_11-02-32

Spécifications des mesures

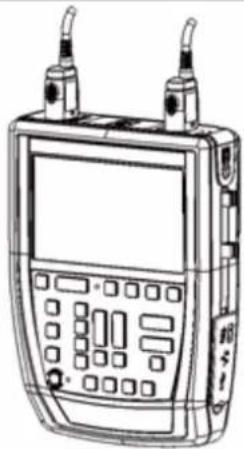

12.1.2. Mise en œuvre

Matériels	Deux sondes HX0130 ou HX0030Une carte de connexion HX0191 générique (optionnelle).
Fichiers de configuration	" Arinc429_rec_100kbps ", " Arinc429_rec_12-5kbps " " Arinc429_send_100kbps ", " Arinc429_send_12-5kbps "
Connectique

12.1.3. Mesures (ARINC 429)

DC :16.0 V CH3 BW lim=No CH3 2.00 V/div F2 AC :400 mV CH3 BW lim=No CH3 50.0 mV/div DC :16.0 V CH4 BW lim=No CH4 2.00 V/div -200 µs - 12.5 MS/s 20.0 µs/div Result of the analysis Arinc429 100kbps receiver Tue Sep 19 2017, 10:49:55 Value Min Max Error Low AB Value Min Max Error High AB 9.764 V 9.000 V 11.00 V OK Low AB -9.646 V -11.00 V -9.000 V OK Null AB 54.21 mV -500.0 mV 500.0 mV OK Time Rise 20.00 ns 1.000 µs 2.000 µs -980.0 ns Time Fall 32.00 ns 1.000 µs 2.000 µs -968.0 ns Bit Time 9.956 µs 0.750 µs 10.25 µs OK I/2 Bit Time 2.812 µs 4.750 µs 5.250 µs -1.938 us elements to check Cable length not compliant with standard Unsuitable or damaged cable Significant noise save to file scopix_2017-09-19_10-49-55 Arinc429_rec_100kbps.bus Ready, CH1 , + , Auto

Diagnostic	Utilisez ce tableau pour diagnostiquer la cause d'un problème sur une mesure :
Mesure	Description	Diagnostic
High AB	Niveau haut du signal différentiel	Problème de terminaison (charge trop faible)Longueur de câble non conforme à la normeRaccord de jonction défectueux (oxydation, mauvais contact, ...)Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)...
Low AB	Niveau bas du signal différentiel
Null AB	Niveau de repos du signal	Problème
Time Rise	Temps de montée	Problème
Time Fall	Temps de descente
Bit Time	Durée d'un bit	Problème
1⁄2 Bit Time	Durée d'un demi bit	Problème

12.2 Bus « AS-I »

12.2.1 Présentation

Bus à analyser configuration actuelle AS-I EN-50295 AS-I configurations disponibles Arinc429_send_100kbps.bus Arinc429_send_12-5kbps.bus AS-I.bus CanHS_1Mbps.bus connexions ASI+ ASI- 1/10 SCOPIX

Configuration

Tolérances de mesure AS-I EN-50295 VAmP 3.00 V 8.00 V 10.0 % VBat 21.5 V 31.5 V 10.0 % TimeData ... S ... S ... % Modifications enregistrées dans le fichier: scopix_2017-09-29_11-02-58

Spécifications des mesures

12.2.2 Mise en œuvre

Matériels	Une sondes HX0130 ou HX0030Une carte de connexion HX0191 M12 (optionnelle).
Fichiers de configuration	« AS-I », Les paramètres des fichiers de configuration sont conformes à la norme EN 50295, côté récepteur.
ConnectiqueAS-I	Broche 1 : AS-I+Broche 3 : AS-I-

12.2.3. Mesures (AS-I)

AC 116.0 V CH1 AC 400 mV CH2 AC 400 mV CH3 AC 400 mV CH4 - 20.0 µs BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No 125 MS/s 2.00 V/div 50.0 mV/div 50.0 mV/div 50.0 mV/div 2.00 µs/div Résultats de l'analyse AS-I EN-50295 Mon Oct 23 2017, 11:01:43 Value Min Max Error Value Min Max Error VAmp 4.233 V 3.000 V 8.000 V OK TimeData 12.06 µs — — — VBat 30.44 V 21.50 V 31.60 V OK points à vérifier suvegarde en fichier scopix_2017-10-23_11-02-01 AS-I.bus Run, CH1 +, Auto

VBet VBA VBac Time Date 0V

Diagnostic	Utilisez ce tableau pour diagnostiquer la cause d'un problème sur une mesure :
Mesure	Description	Diagnostic
VAmp	Mesure d'amplitude de la composante alternative du signal	Problème de terminaison (charge trop faible)Longueur de câble non conforme à la normeRaccord de jonction défectueux (oxydation, mauvais contact, ... )Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ... )...
Time Data	Mesure effectuée à partir d'un cumul des temps bits.Le temps bit est mesuré sur une période, car le bus AS-I est en codage Manchester.
VBat	Mesure d'offset de la partie continu du signal.Cela correspond à l'alimentation du bus AS-I.	Câble inadapté ou détérioré (charge trop faible)Longueur de câble non conforme à la normeRaccord de jonction défectueux (oxydation, mauvais contact, ... )Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ... )...

12.3 Bus « CAN High-Speed »

12.3.1 Présentation

Bus à analyser configuration actuelle CAN HS 500kbps ISO-11898-2 CAN High Speed configurations disponibles CanHS_1Mbps.bus CanHS_400kbps.bus CanHS_500kbps.bus CanLS_125Kbps.bus connexions Can-H Can-L GND 1/10 1/10 scopix

Configuration

Tolérances de mesure CAN HS 500kbps ISO-11898-2 Vdiff Dom 1.20 V 3.00 V 10.0 % VCanH Dom -800 mV 7.00 V 10.0 % Time Rise --- s 312 ns 10.0 % Time Data --- s --- s --- % Jitter --- % --- % --- % Over+ Over+ --- % --- % Over- Modifications enregistrées dans le fichier: scopix_2017-09-29_11-03-32

Spécifications des mesures

12.3.2 Mise en œuvre

Matériels	Deux sondes HX0130 ou HX0030Une carte de connexion HX0190 SUBD9 (optionnelle).
Fichiers de configuration	« CANHighSpeed_1Mbps » pour un bus CAN High Speed de vitesse 1 Mbds.↓, Les paramètres des fichiers de configuration sont conformes à la norme ISO 11898-2, côté récepteur.
Connectique	Broche 7 : CAN HBroche 2 : CAN LBroche 3 : GND

Diagnostic		Utilisez ce tableau pour diagnostiquer la cause d'un problème sur une mesure :
Mesure	Description	Diagnostic
Vdiff Dom	Mesure du niveau de l'état dominant de Vdiff	Problème de terminaison (charge trop faible)Raccord de jonction (oxydation, mauvais contact, ... )Longueur de câble non conforme à la normeBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ... )...
Vdiff Rec	Mesure du niveau de l'état récessif de Vdiff
VCanH Dom	Mesure du niveau de l'état dominant de VcanH	Problème de masse perturbéProblème de mode communLongueur de câble non conforme à la normeBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ... )Raccord de jonction (oxydation, mauvais contact, ... )...
VCanH Rec	Mesure du niveau de l'état récessif de VcanH
Time Rise	Temps de montée entre 10% et 90% de l'amplitude du signal Vdiff	Câble inadapté ou détérioré (charge trop faible)Longueur de câble non conforme à la normeRaccord de jonction défectueux (oxydation, mauvais contact, ... )Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ... )...
Time Fall	Temps de descente entre 90% et 10% de l'amplitude du signal VDiff
Time Data	Mesure effectuée à partir d'un cumul des temps bits	Câble inadapté ou détérioréImpédance de terminaison mal positionnéeBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ... )...
Jitter	Mesure effectuée à partir d'un cumul des temps bits	Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ... )...
Over +	Mesure de dépassement positif comparé à l'amplitude du signal Vdiff	Impédance de câble inadaptéeProblème de terminaison de bus (en cas d'absence de terminaison, overshoot important)Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ... )...
Over -	Mesure du dépassement négatif comparé à l'amplitude du signal Vdiff

12.4 Bus « CAN Low-Speed »

12.4.1 Présentation

Configuration

Tolérances de mesure CAN LS 125Kbps ISO-11898-3 Vdiff Dom 2.20 V 5.00 V 10.0 % Vdiff Rec -5.00 V -4.40 V 10.0 % VCanH Dom 3.60 V 5.00 V 10.0 % VCanH Rec 0.00 V 300 mV 10.0 % Time Rise --- s 1.50 μs 10.0 % Time Fall --- s 1.50 μs 10.0 % Time Data --- s --- % Modifications enregistrées dans le fichier: scopix_2017-10-02_08-39-58

Spécifications des mesures

12.4.2 Mise en œuvre

Matériels	Deux sondes HX0130 ou HX0030Une carte de connexion HX0190 SUBD9 (optionnelle).
Fichiers de configuration	« CANLowSpeed_125Kbps » pour un bus CAN Low Speed de vitesse 125 Kbds.Les paramètres des fichiers de configuration sont conformes à la norme ISO 11898-32, côté récepteur.
Connectique
	Broche 7 : CAN HBroche 2 : CAN LBroche 3 : GND

Diagnostic		Utilisez ce tableau pour diagnostiquer la cause d'un problème sur une mesure :
Mesure	Description	Diagnostic
Vdiff Dom	Mesure du niveau de l'état dominant de Vdiff	Problème de terminaison (charge trop faible)Raccord de jonction (oxydation, mauvais contact, ... )Longueur de câble non conforme à la normeBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ... )...
Vdiff Rec	Mesure du niveau de l'état récessif de Vdiff
VCanH Dom	Mesure du niveau de l'état dominant de VcanH	Problème de masse perturbéProblème de mode communLongueur de câble non conforme à la normeBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ... )Raccord de jonction (oxydation, mauvais contact, ... )...
VCanH Rec	Mesure du niveau de l'état récessif de VcanH
Time Rise	Temps de montée entre 10% et 90% de l'amplitude du signal Vdiff	Câble inadapté ou détérioré (les temps de montée et de descente augmentent avec l'impédance du câble)...
Time Fall	Temps de descente entre 90% et 10% de l'amplitude du signal VDiff
Time Data	Mesure effectuée à partir d'un cumul des temps bits	Câble inadapté ou détérioréBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ... )...

12.5 Bus « DALI »

12.5.1 Présentation

Bus à analyser configuration actuelle DALI 1200bps IEC-62386-101 DALI configurations disponibles CanHS_400kbps.bus CanHS_500kbps.bus CanLS_125Kbps.bus DALI.bus Ethernet_100baseT.bus connexions DALI+ DALI- 1/10 SCOPIX

Configuration

Tolérances de mesure DALI 1200bps IEC-62386-101 VHigh 9.50 V 22.5 V 10.0 % VLow -6.50 V 6.50 V 10.0 % TRise --- s 100 µs 10.0 % TFall --- s 100 µs 10.0 % Time Data 750 µs 917 µs 10.0 % Modifications enregistrées dans le fichier: scopix_2017-09-29_11-04-18

Spécifications des mesures

12.5.2 Mise en œuvre

Matériels	Une sonde HX0130 ou HX0030Une carte de connexion HX0191 générique (optionnelle).
Fichiers de configuration	« DALI » pour une vitesse de 1200 bds., Les paramètres des fichiers de configuration sont conformes à la norme IEC 62386-101, côté récepteur.
Connectique	Broche 6 : DALI+Broche 5 : DALI-

12.5.3. Mesures (DALI)

DC 40.0 V CH1 AC 400 mV CH2 AC 400 mV CH3 AC 400 mV CH4 20.0 ms BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No 5.00 V/div 50.0 mV/div 50.0 mV/div 50.0 mV/div 50.0 mV/div 50.0 mV/div 2.00 ms/div Résultats de l'analyse DALI 1200bps IEC-62386-101 Mon Oct 23 2017, 10:21:58 Value Min Max Error Value Min Max Error VHigh 15.27 V 9.500 V 22.50 V OK VLow 475.4 mV -6.500 V 6.500 V OK TRise 18.02 µs — 100.0 µs OK TFall 47.45 µs — 100.0 µs OK Time Data 821.5 µs 750.0 µs 916.7 µs OK points à vérifier sauvegarde en fichier scopix_2017-10-23_10-21-59 DALI.bus Postrig, CH1 , - , Auto

Diagnostic		Utilisez ce tableau pour diagnostiquer la cause d'un problème sur une mesure :
Mesure	Description	Diagnostic
VHigh	Mesure du niveau haut du signal	Problème de terminaisonLongueur de câble non conforme à la normeProblème de masse perturbéeBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)...
VLow	Mesure du niveau bas du signal
TRise	Temps de montée entre 10% et 90% de l'amplitude du signal	Longueur de câble non conforme à la normeCâble inadapté ou détérioré (les temps de montée et de descente augmentent avec l'impédance du câble)...
TFall	Temps de descente entre 90% et 10% de l'amplitude du signal
Time Data	Mesure effectuée à partir d'un cumul des temps bits	Longueur de câble non conforme à la normeCâble inadapté ou détérioréBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)...

12.6 Bus « Ethernet 10Base-2 »

12.6.1 Présentation

Bus à analyser configuration actuelle Ethernet 10BASE-2 IP,TCP,UDP,Modbus, IEEE-802.3 Profinet,... configurations disponibles CanLS_125Kbps.bus DALL.bus Ethernet_100baseT.bus Ethernet_10base2.bus Ethernet_10baseT.bus connexions thinwire H×31 scopix

Configuration

Tolérances de mesure Ethernet 10BASE-2 IEEE-802.3 V High -225 mV 0.00 V 10.0 % Time Rise 20.0 ns 30.0 ns 10.0 % Time Data 90.0 ns 110 ns 10.0 % Dist --- % --- % --- % V Low -2.22 V -1.42 V 10.0 % Time Fall 20.0 ns 30.0 ns 10.0 % Jitter --- % 6.00 % 10.0 % Modifications enregistrées dans le fichier: scopix_2017-09-29_11-05-28

Spécifications des mesures

12.6.2 Mise en œuvre

Matériels	Une sonde Probix HX0131Un T BNC mâle, BNC femelle
Fichiers de configuration	« Ethernet_10base2 » pour une vitesse de 10 Mbds., Les paramètres des fichiers de configuration sont conformes à la norme IEEE 802.3, côté récepteur.
Connectique

12.6.3. Mesures (Ethernet 10Base-2)

Diagnostic		Utilisez ce tableau pour diagnostiquer la cause d'un problème sur une mesure :
Mesure	Description	Diagnostic
VHigh	Mesure du niveau haut	Problème de terminaisonRaccord de jonction (oxydation, mauvais contact, ... )Longueur de câble non conforme à la normeBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ... )...
VLow	Mesure du niveau bas
Time Rise	Temps de montée entre 10% et 90% de l'amplitude du signal	Câble inadapté ou détérioré (les temps de montée et de descente augmentent avec l'impédance du câble)Impédance de terminaison mal positionnée...
Time Fall	Temps de descente entre 90% et 10% de l'amplitude du signal
Time Data	Mesure effectuée à partir d'un cumul des temps bitsLe temps bit est mesuré sur une période (codage Manchester).	Câble inadapté ou détérioréImpédance de terminaison mal positionnéeBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ... )...
Jitter	Mesure effectuée à partir d'un cumul des temps bits	Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ... )...
Dist	Mesure de distorsion d'amplitude.Le niveau de dépassement max. est comparé à la valeur crête à crête du signal.	Impédance de câble inadaptéeProblème de terminaison (si pas de terminaison overshoot important et inversement si impédance du bus trop fort)Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ... )...

12.7 Bus « Ethernet 10Base-T »

12.7.1 Présentation

Bus à analyser configuration actuelle Ethernet 10BASE-T IP,TCP,UDP,Modbus, IEEE-802.3 Profinet,... configurations disponibles DALLbus Ethernet_100baseT.bus Ethernet_10base2.bus Ethernet_10baseT.bus FlexRay_10Mbps.bus connexions tx+/rx+ tx-/rx- 1/10 scopicx

Configuration

Tolérances de mesure Ethernet 10BASE-T IEEE-802.3 V Level 1.17 V 6.20 V 10.0 % Time Rise --- s 20.0 ns 10.0 % Time Fall --- s 20.0 ns 10.0 % Time Data 73.0 ns 127 ns 10.0 % Jitter --- % 13.5 % 10.0 % Dist --- % --- % --- % Modifications enregistrées dans le fichier: scopix_2017-09-29_11-05-52

Spécifications des mesures

12.7.2 Mise en œuvre

Matériels	Une sonde HX0130 ou HX0030Une carte de connexion HX0190 RJ45 (optionnelle)
Fichiers de configuration	« Ethernet_10baseT » pour une vitesse de 10 Mbds., Les paramètres des fichiers de configuration sont conformes à la norme IEEE 802.3, côté récepteur.
Tx-Rx+Rx-Tx+-1Ethernet10BaseT	Broche 3 : Rx+Broche 2 Tx-Broche 6 : Rx-

12.7.3. Mesures (Ethernet 10Base-T)

DC 6.00 V BW lim=No 1000 mV/div AC 400 mV CH2 BW lim=No 50.0 mV/div AC 400 mV CH3 BW lim=No 50.0 mV/div AC 400 mV CH4 BW lim=No 50.0 mV/div - 1.00 µs 2.50 GS/s 100 ns/div Result of the analysis Ethernet 10BASE-T IEEE-802.3 Fri Sep 8 2017, 09:40:11 Value Min Max Error Value Min Max Error V Level 3.383 V 1.170 V 6.200 V OK Time Rise 65.20 ns - 20.00 ns +45.20 ns Time Fall 67.46 ns - 20.00 ns +47.46 ns Time Data 97.33 ns 73.00 ns 127.9 ns OK Jitter 0.4% - 13.5% OK Dist 3.1% - elements to check Unsuitable or damaged cable save to file scopix_2017-09-08_09-40-48 Ethernet_10base.T.bus Ready_CH1_, Auto

δV V Level Distortion Time Rise Distortion Time Fall Time Delta

Diagnostic		Utilisez ce tableau pour diagnostiquer la cause d'un problème sur une mesure :
Mesure	Description	Diagnostic
VLevel	Mesure de l'amplitude sur les impulsions fines du signal	Problème de terminaisonRaccord de jonction (oxydation, mauvais contact,...)Longueur de câble non conforme à la normeBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse,...)...
Time Rise	Temps de montée entre 10% et 90% de l'amplitude du signal	Câble inadapté ou détérioré (les temps de montée et de descente augmentent avec l'impédance du câble)...
Time Fall	Temps de descente entre 90% et 10% de l'amplitude du signal
Time Data	Mesure effectuée à partir d'un cumul des temps bits. Le temps bit est mesuré sur une période (codage Manchester).La mesure est effectuée uniquement sur les impulsions fines.	Câble inadapté ou détérioréBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse,...)...
Jitter	Mesure effectuée à partir d'un cumul des temps bits	Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse,...)...
Dist	Mesure de distorsion d'amplitude.Le niveau de dépassement max. est comparé à la valeur crête à crête du signal. La mesure est effectuée uniquement sur les impulsions larges.	Impédance de câble inadaptéProblème de terminaison (si pas de terminaison overshoot important et inversement si impédance du bus trop fort)Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse,...)...

12.8 Bus « Ethernet 100 Base-T »

12.8.1 Présentation

Configuration

Tolérances de mesure Ether 100BASE-T IEEE-802.3 Vout 950 mV 1.05 V 10.0 % Trise 3.00 ns 5.00 ns 10.0 % DCD --- % 10.0 % 10.0 % Over+ --- % --- % -Vout -1.05 V -950 mV 10.0 % Tfall 3.00 ns 5.00 ns 10.0 % JitterPtoP --- % --- % --- % Over- --- % --- % --- % Modifications enregistrées dans le fichier: scopix_2017-09-29_11-04-53

Spécifications

12.8.2 Mise en œuvre

Matériels	Deux sondes HX0130 ou HX0030Une carte de connexion HX0190 RJ45 (optionnelle)
Fichiers de configuration	« Ethernet_100baseT » pour une vitesse de 100 Mbds.Les paramètres des fichiers de configuration sont conformes à la norme IEEE 802.3, côté récepteur.
ConnectiqueTx-Rx+Rx-Tx+-12345678Ethernet100BaseT	Broche 1 : Tx+Broche 3 : Rx+Broche 2 : Tx-Broche 6 : Rx-

12.8.3 Mesures (Ethernet 100Base-T)

DC 1.60 V CH3 BW lim=No CH3 200 mV/div 1.00 div/div AC 400 mV BW lim=No 50.0 mV/div DC 1.60 V CH3 200 mV/div 1.00 μs 2.50 GS/s 25.0 ns/div Result of the analysis Ether 100BASE-T IEEE-802.3 Fri Sep 8 2017, 09:49:09 Value Min Max Error Value Min Max Error Vout -11.83 mV 950.0 mV 1.050 V -961.8 mV -Vout 25.81 mV -1.050 V -950.0 mV +975.8 mV Trise 20.00 ps 3.000 ns 5.000 ns -2.980 ns Tfall 0.000 s 3.000 ns 5.000 ns -3.000 ns DCD 16.2% - 10.0% +6.2% JitterPtoP 15.3% - Over+ 7377.5% - - - Over- 492692.8% - elements to check Save to file Termination problem Faulty junction connection Cable length not compliant with standard Significant noise scopix_2017-09-08_09-49-10 Ethernet_100baseT.bus Run_CH1, +, Auto

Vout DCD Over- Vout- Time rise Over- Time Fall

Diagnostic		Utilisez ce tableau pour diagnostiquer la cause d'un problème sur une mesure :
Mesure	Description	Diagnostic
Vout	Mesure de l'amplitude de l'impulsion positive	Problème de terminaisonRaccord de jonction (oxydation, mauvais contact, ... )Longueur de câble non conforme à la normeBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse,... )...
Time Rise	Temps de montée entre 10% et 90% de l'amplitude du signal	Câble inadapté ou détérioré (les temps de montée et de descente augmentent avec l'impédance du câble)...
Time Fall	Temps de descente entre 90% et 10% de l'amplitude du signal
DCD	Mesure de rapport cyclique entre les impulsions positive et négativeMesures effectuées à partir d'un cumul des impulsions positive et négative	Câble inadapté ou détérioréBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse,... )Longueur de câble conforme la norme...
JitterPtoP	Mesure effectuée à partir d'un cumul des impulsions positives et négatives	Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse,... )...
Over+	Mesure de dépassement effectuée sur les impulsions positives.Le niveau de dépassement max. de l'impulsion est comparé à son amplitude.	Impédance de câble inadaptéProblème de terminaison (si pas de terminaison overshoot important et inversement si impédance du bus trop fort)Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)...
Over-	Mesure de dépassement effectuée sur les impulsions négatives.Le niveau de dépassement max. de l'impulsion est comparé à son amplitude.

12.9 Bus « FlexRay »

12.9.1 Présentation

Bus à analyser configuration actuelle FlexRay 10Mbps Spec V2.1 Flexray configurations disponibles Ethernet_100baseT.bus Ethernet_10base2.bus Ethernet_10baseT.bus FlexRay_10Mbps.bus KNX.bus connexions BP BM GND 1/10 1/10 scopix

Configuration

Tolérances de mesure FlexRay 10Mbps Spec V2.1 UBus High 400 mV 2.00 V 10.0 % Time Data 80.0 ns 120 ns 10.0 % TFall --- s 22.5 ns 10.0 % UBus Low -2.00 V -400 mV 10.0 % TRise --- s 22.5 ns 10.0 % UCm -10.0 V 15.0 V 10.0 % Modifications enregistrées dans le fichier: scopix_2017-09-29_11-06-16

Spécifications des mesures

12.9.2 Mise en œuvre

Matériels	Deux sondes HX0130 ou HX0030Une carte de connexion HX0190 SUBD9 (optionnelle)
Fichiers de configuration	« FlexRay_10Mbps » pour un FlexRay de vitesse de 10 Mbds., Les paramètres des fichiers de configuration sont conformes à la Spec V2.1., Pour analyser le bus FlexRay à d'autres vitesses, vous devez créer un nouveau fichiers de configuration « BUS » à l'aide du logiciel PC SxBus.
Connectique	Broche 7 : U_BPBroche 2 : U_BMBroche 3 : GND

12.9.3. Mesures (FlexRay)

DC 8.00 V BW lim=No 1000 mV/div AC 400 mV CH2 AC BW lim=No 50.0 mV/div AC 400 mV CH3 DC BW lim=No 50.0 mV/div DC 40.0 V CH3 2.00 µs BW lim=No 5.00 V/div 2.25 GS/s 200 ns/div Result of the analysis FlexRay 10Mbps Spec V2.1 Thu Sep 7 2017, 11:09:11 Value Min Max Error Value Min Max Error UBus High 1.552 V 400.0 mV 2.000 V OK UBus Low -1.501 V -2.000 V -400.0 mV OK Time Data 16.76 ns 80.00 ns 128.0 ns OK TRise 1.300 ns - 22.50 ns OK TFall 1.310 ns - 22.50 ns OK UCm -512.8 mV -10.00 V 15.00 V OK elements to check Save to file scopix_2017-09-07_11-09-11 Run, CH1 , + , Auto FlexRay 10Mbps bus

UBus = U_BP - U_BM

Diagnostic		Utilisez ce tableau pour diagnostiquer la cause d'un problème sur une mesure :
Mesure	Description	Diagnostic
UBus High	Mesure du niveau haut sur le signal UBus	Problème de terminaisonRaccord de jonction (oxydation, mauvais contact, ... )Longueur de câble non conforme à la normeBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ... )...
UBus Low	Mesure du niveau bas sur le signal UBus
Time Data	Mesure effectuée à partir d'un cumul des temps bits	Câble inadapté ou détérioréImpédance de terminaison mal positionnéeBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ... )...
TRise	Temps de montée entre 20% et 80% de l'amplitude du signal UBus	Câble inadapté ou détérioré (les temps de montée et de descente augmentent avec l'impédance du câble)Impédance de terminaison mal positionnée...
TFall	Temps de descente entre 80% et 20% de l'amplitude du signal UBus
UCm	Mesure d'offset sur le signal U_BP	Problème de masse perturbéProblème de mode communLongueur de câble non conforme à la norme...

12.10 Bus « KNX »

12.10.1 Présentation

Bus à analyser configuration actuelle KNX 9600bps EN-50090-5-2 KNX configurations disponibles Ethernet_10base2.bus Ethernet_10baseT.bus FlexRay_10Mbps.bus KNX.bus LIN_19200bps.bus connexions BP BM GND 1/10 1/10 scopix

Configuration

Tolérances de mesure KNX 9600bps EN-50090-5-2 VPower 21.0 V 32.0 V 10.0 % VLow Active -10.5 V -700 mV 10.0 % VMax equ 0.00 V 13.0 V 10.0 % Uend equ -350 mV 1.80 V 10.0 % TActive 25.0 μs 70.0 μs 10.0 % Modifications enregistrées dans le fichier: scopix_2017-09-29_11-06-49

Spécifications des mesures

12.10.2 Mise en œuvre

Matériels	Une sonde HX0130 ou HX0030Une carte de connexion HX0191 générique (optionnelle)
Fichiers de configuration	« KNX » pour analyser un bus KNX, vitesse 9600 bds., Les paramètres des fichiers de configuration sont conformes à la norme EN 50090-5-2, côté récepteur.
Connectique	Broche 6 : KNX+Broche 5 : KNX-

12.10.3. Mesures (KNX)

DC 140.0 V BW lim=No 5.00 V/div AC 400 mV CH2 BW lim=No 50.0 mV/div AC 400 mV CH3 BW lim=No 50.0 mV/div AC 400 mV CH4 BW lim=No 50.0 mV/div 2.00 ms 1.25 M/S/s 200 µs/div RÉSULTATS DE l'ANALYSE KNX 9600bps EN-50090-5-2 Mon Oct 23 2017, 11:18:39 Value Min Max Error Value Min Max Error VPower 32.51 V 21.00 V 32.00 V +506.9 mW Low Active -9.010 V -10.50 V -700.0 mV OK VMax equ 2.44 V 0.000 V 13.00 V OK Uend equ -132.6 mV -350.0 mV 1.800 V OK TActive -71.48 µs 25.00 µs 70.00 µs -96.48 µs points à vérifier Transmetteur defectieux Problème de terminaison de cable Bruit important Raccord de jonction defectieux saufvegarde en fichier scopix_2017-10-23, 11-20-01 KNX.bus Pret CH1 , * , Auto

VPower VPower VLow Active 104us TActive Used equalisation VMax equalisation 0V

Diagnostic		Utilisez ce tableau pour diagnostiquer la cause d'un problème sur une mesure :
Mesure	Description	Diagnostic
VPower	Mesure l'offset du signal KNX (alimentation)	■ Surcharge de périphériques sur le bus■ Longueur de câble non conforme à la norme■ Alimentation défectueuse■ ...
VLow Active	Mesure du niveau bas de l'impulsion négative	■ Transmetteur défectueux■ Longueur de câble non conforme à la norme■ Problème de terminaison■ Bruit important sur le signal (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)■ Raccord de jonction défectueux (oxydation, mauvais contact, ...)■ ...
VMax equalisation	Mesure du niveau haut du signal	■ Bruit important sur le signal (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)■ Transmetteur défectueux■ ...
Uend equalisation	Niveau de tension par rapport à VPower après 104μs.Les 104 μs sont mesurés à partir du front descendant de l'impulsion basse.s	■ Transmetteur défectueux■ Longueur de câble non conforme à la norme■ Problème de terminaison■ Bruit important sur le signal (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)■ Raccord de jonction défectueux (oxydation, mauvais contact, ...)■ ...
TActive	Mesure effectuée à partir d'un cumul des temps bits. Temps bit mesuré sur les impulsions basses uniquement.	■ Transmetteur défectueux■ Longueur de câble non conforme à la norme■ Problème de terminaison■ Bruit important sur le signal (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)■ Raccord de jonction défectueux (oxydation, mauvais contact, ...)■ ...

12.11 Bus « LIN »

12.11.1 Présentation

Bus à analyser configuration actuelle LIN 19200bps rev-2.2 LIN configurations disponibles Ethernet_10baseT.bus FlexRay_10Mbps.bus KNX.bus LIN_19200bps.bus mil-std-1553_direct.bus connexions LIN GND 1/10 scopix

Configuration

Tolérances de mesure LIN 19200bps rev-2.2 VBat 8.00 V 18.0 V 10.0 % Time Rise 750 kV/s 3.00 MV/s 10.0 % Delta Tr Tf -2.00 μs 2.00 μs 10.0 % Time Data 51.3 μs 52.9 μs 10.0 % Time Fall 750 kV/s 3.00 MV/s 10.0 % Modifications enregistrées dans le fichier: scopix_2017-09-29_11-08-11

Spécifications des mesures

12.11.2 Mise en œuvre

Matériels	Une sonde HX0130 ou HX0030Une carte de connexion HX0190 SBD9 (optionnelle)
Fichiers de configuration	« LIN_19200bps » pour un bus LIN de vitesse 19200 bds.↓, Les paramètres des fichiers de configuration sont conformes à rev-2.2.↓, Pour analyser le bus LIN à d'autres vitesses, vous devez créer un nouveau fichier de configuration « BUS » à l'aide du logiciel PC SxBus.
	Broche 7 : LINBroche 5 : GND

12.11.3. Mesures (LIN)

DC 40.0 V BW lim=No 5.00 V/div AC 400 mV CH2 BW lim=No 50.0 mV/div AC 400 mV CH3 BW lim=No 50.0 mV/div AC 400 mV CH4 BW lim=No 50.0 mV/div 5.00 ms 500 kS/s 500 µs/div Result of the analysis LIN 19200bps rev-2.2 Tue Sep 5 2017, 13:15:54 Value Min Max Error Value Min Max Error VBat 18.86 V 8.00 V 18.00 V OK Time Data 50.60 µs 51.30 µs 52.86 µs -794.0 ns Time Rise 839.4 kVs/5 750.0 kVs/5 3.000 MV/SOX Time Fall 892.6 kVs/5 750.0 kVs/5 3.000 MV/SOK Delta Tr TF 1.056 µs -2.000 µs 2.000 µs OK elements to check Unsuitable or damaged cable Significant noise Save to file scopix_2017-09-05_13-15-54 LIN_19200bps.bus Run_CH1 + , Auto

Diagnostic		Utilisez ce tableau pour diagnostiquer la cause d'un problème sur une mesure :
Mesure	Description	Diagnostic
VBat	Mesure du niveau haut du signal	■ Surcharge de périphériques sur le bus■ Longueur de câble non conforme à la norme■ Alimentation défectueuse■ Masse défectueuse■ Masse mal connectée■ Problème de terminaison■ Raccord jonction (oxydation, mauvais contact)■ Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)■ ...
Time Data	Mesure effectuée à partir d'un cumul des temps bits	■ Câble inadapté ou détérioré■ Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)
Time Rise	Temps de montée entre 10% et 90% de l'amplitude du signal exprimé en Volt/seconde	■ Câble inadapté ou détérioré (les temps de montée et de descente augmentent avec l'impédance du câble)■ ...
Time Fall	Temps de descente entre 90% et 10% de l'amplitude du signal exprimé en Volt/seconde
Delta TRise TFall	Différence entre temps montée à 10% 90% et temps de descente à 90% 10%.	■ Câble inadapté ou détérioré (les temps de montée et de descente augmentent avec l'impédance du câble)■ Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)■ ...

12.12 Bus « MIL-STD-1553 »

12.12.1 Présentation

Bus à analyser configuration actuelle MIL-STD-1553 MIL-STD-1553 direct 1Mbps configurations disponibles FlexRay_10Mbps.bus KNX.bus LIN_19200bps.bus mil-std-1553_direct.bus mil-std-1553_direct_inf4V.bus connexions Data+ Data- Gnd 1/10 1/10 scopix

Configuration

Tolérances de mesure MIL-STD-1553 direct High inp lev 1.20 V 20.0 V 10.0 % Low inp lev -20.0 V -1.20 V 10.0 % Time Rise 100 ns 300 ns 10.0 % Time Fall 100 ns 300 ns 10.0 % Bit Time 850 ns 1.15 μs 10.0 % DCD -- % 2.50 % 10.0 % Modifications enregistrées dans le fichier: scopix_2017-09-29_11-09-15

Spécifications des mesures

12.12.2 Mise en œuvre

Matériels	Deux sondes HX0130 ou HX0030Une carte de connexion HX0191 générique (optionnelle)
Fichiers de configuration	« mil-std-1553_direct », « mil-std-1553_transfo », Les paramètres des fichiers de configuration sont conformes à la norme MIL-STD-1553, côté récepteur.
Connectique

12.12.3. Mesures (MIL-STD-1553)

DC 8.00 V BW lim=No 1000 mV/div F2 AC 400 mV CH3 BW lim=No 50.0 mV/div DC 18.00 V BW lim=No 1000 mV/div Cns8 10.0 μs 250 MS/s 1.00 div/div 1.00 μs/div Result of the analysis MIL-STD-1553 direct <4V Mon Sep 18 2017, 09:52:22 Value Min Max Error Value Min Max Error High inp lev 2.574 V 1.200 V 20.00 V OK Low inp lev 2.531 V -20.00 V -1.200 V OK Time Rise 3.800 ns 100.0 ns 300.0 ns -96.20 ns Time Fall 3.800 ns 100.0 ns 300.0 ns -96.20 ns Bit Time 989.5 ns 850.0 ns 1.150 μs OK DCD 0.3% - 2.5% OK elements to check Cable length not compliant with standard Unsuitable or damaged cable save to file scopix_2017-09-18_09-52-22 mil-std-1553_direct_inf4V.bus Run, CH1 , - , Auto

Diagnostic		Utilisez ce tableau pour diagnostiquer la cause d'un problème sur une mesure :
Mesure	Description	Diagnostic
High Input Level	Niveau haut du signal différentiel	Problème de terminaison (charge trop faible)Longueur de câble non conforme à la normeRaccord de jonction défectueux (oxydation, mauvais contact, ... )Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ... )...
Low Input Level	Niveau bas du signal différentiel
Time Rise	Temps de montée	Longueur de câble non conforme à la normeCâble inadapté ou détérioré (les temps de montée et de descente augmentent avec l'impédance du câble)...
Time Fall	Temps de descente
Bit Time	Durée d'un bit	Longueur de câble non conforme à la normeCâble inadapté ou détérioréBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ... )...
DCD	Mesure de rapport cyclique entre les impulsions positive et négativeMesures effectuées à partir d'un cumul des impulsions positive et négative	Câble inadapté ou détérioréBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ... )Longueur de câble non conforme la norme...

12.13 Bus « Profibus DP »

Pour pouvoir être analysée, l'amplitude du signal doit être supérieure à 700 mV.

12.13.1 Présentation

Configuration

Tolérances de mesure ProfibusDP 12Mbps >4V EIA485 VOffset -7.00 V 12.0 V 10.0 % Time Data -- s -- s 10.0 % Time Fall -- s 25.0 ns 10.0 % Over+ -- % 10.0 % 10.0 % Modifications enregistrées dans le fichier: scopix_2017-09-29_11-09-54

Spécifications des mesures

12.13.2 Mise en œuvre

Matériels	Une sonde HX0130 ou HX0030Optionnel : une carte de connexion HX0190 SUBD9 ou une carte HX0191 M12
Fichiers de configuration	" ProfibusDP_12Mbps " pour un bus Profibus DP, vitesse 12 Mbds, amplitude >4 V" ProfibusDP_inf4V_12Mbps " pour Profibus DP, vitesse 12 Mbds, amplitude <4 V" RS485_10Mbps " pour un bus RS485, vitesse 10 Mbds, amplitude >4 V" RS485_inf4V_10Mbps " pour un bus RS485, vitesse 10 Mbds, amplitude <4 V" RS485_19200bps " pour un bus RS485, vitesse 19200 bds, amplitude >4 V" RS485_inf4V_19200bps " pour un bus RS485, vitesse 19200 bds, amplitude <4 V", Les paramètres des fichiers de configuration sont conformes à la norme EIA-485.- Pour analyser le bus Profibus à d'autres vitesses, vous devez créer un nouveau fichier de configuration « .BUS » à l'aide du logiciel PC SxBus.
ConnectiqueOU[IMAGE]	HX0190 SUBD9Broche 3 : RxD/TxD-PBroche 8 : RxD/TxD-NBroche 5 : RxD/TxD-N

12.13.3. Mesures (Profibus DP)

AC 14.00 V CH2 AC 400 mV CH3 AC 400 mV CH3 DC 40.0 V CH3 - 1.00 μs BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No 500 mV/div 50.0 mV/div 50.0 mV/div 50.0 mV/div 50.0 mV/div 50.0 mV/div 50.0 mV/div 50.0 mV/div 50.0 mV/div 50.0 mV/div 50.0 mV/div 50.0 mV/div 50.0 mV/div 50.0 mV Result of the analysis ProfibusDP 12Mbps <4V EIA485 Fri Sep 8 2017, 09:21:35 VOffset Value Min Max Error V Level Min Max Error 25.95 mV -7.00 V 12.00 V OK 2.264 V 400.0 mV 12.00 V OK Time Data 84.27 ns -- -- Time Rise 5.430 ns -- 25.00 ns OK Time Fall 5.080 ns -- 25.00 ns OK Jitter 0.3% -- 5.0% OK Over+ 32.4% -- 10.0% +22.4% Over- 33.1% -- 10.0% +23.1% elements to check Save to file Unsuitable cable impedance scopix_2017-09-08_09-21-35 Bus termination problem Significant noise ProfibusDP_inf4V_12Mbps.bus Run_CH1 +, Auto

Diagnostic		Utilisez ce tableau pour diagnostiquer la cause d'un problème sur une mesure :
Mesure	Description	Diagnostic
VOffset	Mesure d'offset sur le signal RxD-P ou TxD-P	Problème de masse perturbéeProblème de mode communLongueur de câble non conforme à la norme...
VLevel	Mesure d'amplitude du signal ((RxD-P ou TxD-P)-(RxD-N ou TxDN))	Problème de terminaisonRaccord de jonction (oxydation, mauvais contact, ...)Longueur de câble non conforme à la normeBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)...
Time Data	Mesure effectuée à partir d'un cumul des temps bits	Câble inadapté ou détérioréImpédance de terminaison mal positionnéeBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse,...)...
Time Rise	Temps de montée entre 10% et 90% de l'amplitude du signal	Câble inadapté ou détérioré (les temps de montée et de descente augmentent avec l'impédance du câble)Impédance de terminaison mal positionnée...
Time Fall	Temps de descente entre 90% et 10% de l'amplitude du signal
Jitter	Mesure effectuée à partir d'un cumul des temps bits	Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse,...)...
Over+	Mesure du dépassement positif comparé à l'amplitude du signal	Impédance de câble inadaptéProblème de terminaison (si pas de terminaison overshoot important et inversement si impédance du bus trop fort)Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse,...)...
Over-	Mesure de dépassement négatif comparé à l'amplitude du signal

12.14 Bus « Profibus PA »

Pour pouvoir être analysée, l'amplitude du signal doit être supérieure à 300 mV.

12.14.1 Présentation

Configuration

Tolérances de mesure Profibus PA IEC-61158 VOffset 9.00 V 32.0 V 10.0 % Vpp 150 mV 1.00 V 10.0 % Trise --- s 8.00 μs 10.0 % Tfall --- s 8.00 μs 10.0 % Jitter --- % 10.0 % 10.0 % Time Data 31.1 μs 32.9 μs 10.0 % Distortion --- % 10.0 % 10.0 % Modifications enregistrées dans le fichier: scopix_2017-09-29_11-10-12

Spécifications des mesures

12.14.2 Mise en œuvre

Matériels	Une sonde HX0130 ou HX0030Une carte de connexion HX0191 M12 (optionnelle)
Fichiers de configuration	" ProfibusPA_Noise " pour Profibus PA, vitesse 31250 bds avec mesure de bruit" " Profibus_PA " pour Profibus PA, vitesse 31250 bds sans mesure de bruit", Les paramètres des fichiers de configuration sont conformes à la norme IEC 61158.Pour analyser le bus Profibus à d'autres vitesses, vous devez créer un nouveau fichier de configuration « .BUS » à l'aide du logiciel PC SxBus.
ConnectiqueProfibus PA	Broche 1 :DATA+Broche 3 : DATA-

12.14.3. Mesures (Profibus PA)

Diagnostic		Utilisez ce tableau pour diagnostiquer la cause d'un problème sur une mesure :
Mesure	Description	Diagnostic
VOffset	Mesure d'offset sur le signal Data	■ Surcharge de périphériques sur le bus■ Longueur de câble non conforme à la norme■ Alimentation défectueuse■ ...
Vpp	Mesure crête à crête sur le signal Data	■ Problème de terminaison■ Longueur de câble non conforme à la norme■ Raccord de jonction défectueux (oxydation, mauvais contact, ...)■ Bruit important sur le signal (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)■ ...
TRise	Temps de montée entre 10% et 90% de l'amplitude du signal Data	■ Longueur de câble non conforme à la norme■ Câble inadapté ou détérioré (les temps de montée et de descente augmentent avec l'impédance du câble) ...■ Impédance de terminaison mal positionnée■ ...
TFall	Temps de descente entre 90% et 10% de l'amplitude du signal Data
Jitter	Mesure effectuée à partir d'un cumul des temps bits	■ Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...) ...
Time Data	Mesure effectuée à partir d'un cumul des temps bits. Le temps bit est mesuré sur une période (codage Manchester).	■ Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)■ Longueur de câble qui ne respecte pas la norme■ Câble inadapté ou détérioré■ Impédance de terminaison mal positionnée ...
Distortion	Mesure de distorsion d'amplitude comme elle est définie dans la norme IEC-61152. Le niveau de dépassement max. est comparé à la valeur crête à crête du signal.	■ Impédance de câble inadaptée■ Problème de terminaison (si pas de terminaison overshoot important et inversement si impédance du bus trop fort)■ Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...) ...
Noise-Ripple	Recherche de la valeur max. crête à crête des signaux compris 7,8kHz et 39,1kHz sur la partie temps mort du bus c-à-d. son alimentation	■ Présence d'un bruit trop important entre 7,8kHz et 39,1kHz sur l'alimentation (vérifier si l'alimentation n'est pas défectueuse, vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...) ...
Noise-HF	Recherche de la valeur max. crête à crête des signaux compris 3,91MHz et 25MHz sur la partie temps mort du bus c-à-d. son alimentation.	■ Présence d'un bruit trop important entre 3,91MHz et 25MHz sur l'alimentation (vérifiez si l'alimentation n'est pas défectueuse, vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...) ...

12.15 Bus « RS232 »

12.15.1 Présentation

Bus à analyser configuration actuelle RS232 115200bps RS232, Modbus. IEA-232 ... configurations disponibles ProfibusPA.bus ProfibusPA_Noise.bus RS232_115200bps.bus RS232_9600bps.bus connexions Data Gnd 1/10 scopix

Configuration

Tolérances de mesure RS232 115200bps IEA-232 V level High 3.00 V 15.0 V 10.0 % V Level Low -15.0 V -3.00 V 10.0 % Time Data --- s --- s 10.0 % Time Rise --- s --- s 10.0 % Time Fall --- s --- s 10.0 % Jitter --- % 5.00 % 10.0 % Over+ --- % --- % 10.0 % Over- --- % --- % 10.0 % Modifications enregistrées dans le fichier: scopix_2017-09-29_11-11-08

Spécifications des mesures

12.15.2 Mise en œuvre

Matériels	Une sonde HX0130 ou HX0030Une carte de connexion HX0190 SUBD9 (optionnelle)
Fichiers de configuration	" RS232_9600bps " pour analyser un bus RS232 à 9600 bds" RS232_115200bps " pour analyser un bus RS232 à 115200 bds, Les paramètres des fichiers de configuration sont conformes à la norme EIA-232.Pour analyser le bus RS232 à d'autres vitesses, vous devez créer un nouveau fichier de configuration « .BUS » à l'aide du logiciel PC SxBus.
Connectique	Broche 2 : Rx DataBroche 3 : Tx DataBroche 5 : masseMesure entre 2 (ou 3) et 5

12.15.3. Mesures (RS232)

DC 40.0 V BW lim=No 5.00 V/div AC 400 mV CH2 AC 400 mV CH3 AC 400 mV CH4 ...100 µs ... BW lim=No BW lim=No BW lim=No BW lim=No 25.0 MS/s 50.0 mV/div 50.0 mV/div 50.0 mV/div 50.0 mV/div 10.0 µs/div Résultats de l'analyse RS232 115200bps IEA-232 Mon Sep 4 2017, 09:36:44 Value Min Max Error Value Min Max Error V level High 10.74 V 3.00 V 15.00 V OK V Level Low -9.84 V -15.00 V -3.00 V OK Time Data 8.703 µs Time Rise 339.9 ns Jitter 0.2% 5.0% OK Time Fall 273.8 ms Over+ 2.5% Over- 2.3% points à vérifier sauvegarde en fichier scopie_2017-09-04_09-36-44 RS232_115200bps.bus Run, CH1 , + , Auto

V Level High 0V V Level Low 3V -3V Time Rise 3V -3V Time Fall Over- Time Data Over -1

Diagnostic		Utilisez ce tableau pour diagnostiquer la cause d'un problème sur une mesure :
Mesure	Description	Diagnostic
VLevel High	Mesure du niveau haut du signal	Problème de terminaisonLongueur de câble non conforme à la normeProblème de masse perturbéeBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)...
VLevel Low	Mesure du niveau bas du signal
Time Data	Mesure effectuée à partir d'un cumul des temps bits	Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)Longueur de câble non conforme à la normeCâble inadapté ou détérioré...
Time Rise	Temps de montéeentre -3V et 3V	Longueur de câble non conforme à la normeCâble inadapté ou détérioré (les temps de montée et de descente augmentent avec l'impédance du câble)...
Time Fall	Temps de descenteentre 3V et -3V
Jitter	Mesure effectuée à partir d'un cumul des temps bits	Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)...
Over+	Mesure du dépassement positif	Impédance de câble inadaptéeProblème de terminaison de bus (en cas d'absence de terminaison, dépassement important)Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)...
Over-	Mesure de dépassement négatif

12.16 Bus « RS485 »

Pour pouvoir être analysée, l'amplitude du signal doit être supérieure à 700 mV.

12.16.1 Présentation

Bus à analyser configuration actuelle RS485 19200bps >4V RS485, Modbus, EIA-485 Profibus DP, ... configurations disponibles RS232_115200bps.bus RS232_9600bps.bus RS485_10Mbps.bus RS485_19200bps.bus connexions Data+ Data- Gnd scopix

Configuration

Tolérances de mesure RS485 19200bps >4V EIA-485 VOffset -7.00 V 12.0 V 10.0 % V Level 400 mV 12.0 V 10.0 % Time Data -- s -- s 10.0 % Time Rise -- s 15.6 μs 10.0 % Time Fall -- s 15.6 μs 10.0 % Jitter -- % 5.00 % 10.0 % Over+ -- % 10.0 % 10.0 % Over- -- % 10.0 % 10.0 % Modifications enregistrées dans le fichier: scopix_2017-09-29_11-11-31

Spécifications des mesures

12.16.2 Mise en œuvre

Matériels		Deux sondes HX0130 ou HX0030Une carte de connexion HX0190 SUBD9 (optionnelle)
Fichiers de configuration		" RS485_10Mbps " pour un bus RS485, vitesse 10 Mbds, amplitude > 4 V" RS485_inf4V_10Mbps " pour un bus RS485, vitesse 10 Mbds, amplitude < 4 V" RS485_19200bps " pour un bus RS485, vitesse 19200 bds, amplitude > 4 V" RS485_inf4V_19200bps " pour un bus RS485, vitesse 19200 bds, amplitude < 4 V", Les paramètres des fichiers de configuration sont conformes à la norme EIA-485.Pour analyser le bus RS485 à d'autres vitesses, vous devez créer un nouveau fichier de configuration « .BUS » à l'aide du logiciel PC SxBus.
	Connectique	Broche 7 : Tx+Broche 3 : Tx-Broche 5 : masse

12.16.3. Mesures (RS485)

DC 140.0 V CH1 AC 400 mV CH2 AC 400 mV CH3 DC 40.0 V C=8 1.00 ms - BW lim=No BW lim=No BW lim=No BW lim=No BW lim=No 2.50 MS/s 5.00 V/div 50.0 mV/div 50.0 mV/div 5.00 V/div 100 μs/div Result of the analysis RS485_19200bps >4V EIA-485 Wed Sep 6 2017, 08:11:47 V offset Value Min Max Error V Level Min Max Error Time Data 4.189 V -7.000 V 12.00 V OK 7.022 V 400.0 mV 12.00 V OK Time Data 52.29 μs -- -- -- Time Rise 15.62 μs OK 15.62 μs OK Time Data 50.00 ns -- 15.62 μs OK jitter 5.0% OK Over+ 44.9% -- 10.0% +34.9% Over- 43.0% -- 10.0% +35.0% elements to check Save to file Unsuitable or damaged cable scopix_2017-09-06_08-11-47 Bus termination problem Significant noise Run, CH1 , + , Auto RS485_19200bps.bus

Diagnostic		Utilisez ce tableau pour diagnostiquer la cause d'un problème sur une mesure :
Mesure	Description	Diagnostic
VOffset	Mesure d'offset sur le signal (Tx+) ou (Rx+) (signal présent sur la voie 4)	Problème de masse perturbéProblème de mode communLongueur de câble non conforme à la norme....
VLevel	Mesure d'amplitude du signal ((Tx+)-Tx-)) ou ((Rx+)-(Rx-)) (signal présent sur la voie 1)	Problème de terminaisonRaccord de jonction (oxydation, mauvais contact, ... )Longueur de câble non conforme à la normeBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)...
Time Data	Mesure effectuée à partir d'un cumul des temps bits	Câble inadapté ou détérioréImpédance de terminaison mal positionnéeBruit important (vérifier le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)...
Time Rise	Temps de montée entre 10% et 90% de l'amplitude du signal	Câble inadapté ou détérioré (les temps de montée et de descente augmentent avec l'impédance du câble)Impédance de terminaison mal positionnée...
Time Fall	Temps de descente entre 90% et 10% de l'amplitude du signal
Jitter	Mesure effectuée à partir d'un cumul des temps bits	Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)...
Over+	Mesure du dépassement positif comparé à l'amplitude du signal	Impédance de câble inadaptéProblème de terminaison (si pas de terminaison overshoot important et inversement si impédance du bus trop fort)Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)...
Over-	Mesure de dépassement négatif comparé à l'amplitude du signal

12.17 Bus « USB »

12.17.1 Présentation

Bus à analyser configuration actuelle USB low speed USB 1.0 1.5Mbps, >1.5V configurations disponibles RS485_inf4V_19200bps.bus RS485_inf4V_9600bps.bus USB_FullSpeed.bus USB_LowSpeed.bus connexions D+ D- GND scopix

Configuration

Tolérances de mesure USB low speed VHigh 1.00 V 3.60 V 10.0 % Time Rise 75.0 ns 300 ns 10.0 % TRise-TFall --- S --- S --- % Time Data --- S --- S --- % Jitter --- % 24.0 % 10.0 % Modifications enregistrées dans le fichier: scopix_2017-12-08_12-02-57

Spécifications des mesures

12.17.2 Mise en œuvre

Matériels	Deux sondes HX0130 ou HX0030Une carte de connexion HX0191 générique (optionnelle)
Fichiers de configuration	"USB_Fullspeed.bus " pour un bus USB 1.1, vitesse 12 Mbps, amplitude >1,5V"USB_LowSpeed.bus " pour un bus USB 1.0, vitesse 1,5 Mbps, amplitude >1,5V
Connectique
Numéro contact	Signal	Couleur
1	VBUS	Rouge
2	D-	Blanc
3	D+	Vert
4	GND	Noir
Blindage	shield

12.17.3. Mesures (USB)

DC 18.00 V CH1 BW lim=No 1.00 div/div F2 AC 400 mV CH3 DC 8.00 V CH4 - 5.00 µs 1000 mV/div BW lim=No 50.0 mV/div BW lim=No 1000 mV/div 500 MS/s 500 ns/div Result of the analysis USB low speed Tue Sep 19 2017, 10:16:37 Value Min Max Error Value Min Max Error VHigh 4.439 V 1.000 V 3.600 V +838.9 mV VLow -1.878 V -3.600 V -1.000 V OK Time Rise 23.75 ns 75.00 ns 300.0 ns -51.25 ns Time Fall 23.45 ns 75.00 ns 300.0 ns -51.55 ns TRise-TFall 160.3 ns — — — Time Data 834.4 ns — — — Jitter 50.1% — 24.0% +26.1% elements to check save to file Termination problem Faulty junction connection Cable length not compliant with standard Significant noise scopix_2017-09-19_10-16-37 USB_LowSpeed.bus Ready, CH1 , +, Auto

Diagnostic		Utilisez ce tableau pour diagnostiquer la cause d'un problème sur une mesure :
Mesure	Description	Diagnostic
VHIGH	Mesure du niveau haut du signal	Problème de terminaisonLongueur de câble non conforme à la normeProblème de masse perturbéeBruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)...
VLOW	Mesure du niveau bas du signal
Time Rise	Temps de montée entre 10% et 90% de l'amplitude du signal	Câble inadapté ou détérioré (les temps de montée et de descente augmentent avec l'impédance du câble)Impédance de terminaison mal positionnée...
Time Fall	Temps de descente entre 90% et 10% de l'amplitude du signal
TRise-TFall	Différence entre temps montée à 10% 90% et temps de descente à 90% 10%.	Câble inadapté ou détérioré (les temps de montée et de descente augmentent avec l'impédance du câble)Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)...
Time Data	Mesure effectuée à partir d'un cumul des temps bits	Câble inadapté ou détérioréImpédance de terminaison mal positionnéeBruit important (vérifier le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)...
Jitter	Mesure effectuée à partir d'un cumul des temps bits	Bruit important (vérifiez le cheminement du câble, tresse de masse non reliée, masse défectueuse, ...)...

meteix®

FRANCE

Chauvin Arnoux Group

190, rue Championnet

75876 PARIS Cedex 18

Tél : [phone]

Fax: [phone]

[e-mail]

www.chauvin-arnoux.com

INTERNATIONAL

Chauvin Arnoux Group

Tél : [phone]

Fax: [phone]
