ASG 182 - Perceuse Global - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Perceuse à percussion, puissance de 800 W, vitesse variable de 0 à 2800 tr/min, capacité de perçage dans le béton jusqu'à 20 mm.
Utilisation	Idéale pour le perçage de matériaux variés tels que le bois, le métal et le béton. Convient pour les travaux domestiques et professionnels.
Maintenance et réparation	Vérifier régulièrement les charbons, nettoyer les filtres et lubrifier les pièces mobiles. Remplacer les forets usés pour un fonctionnement optimal.
Sécurité	Utiliser des lunettes de protection et des gants. Ne pas utiliser dans des environnements humides. Débrancher l'appareil lors du changement d'accessoires.
Informations générales	Poids : 2,5 kg. Garantie de 2 ans. Livrée avec un kit de forets et un guide d'utilisation.

FOIRE AUX QUESTIONS - ASG 182 Global

Pourquoi ma perceuse Global ASG 182 ne démarre-t-elle pas ?

Vérifiez si la perceuse est correctement branchée et que la prise fonctionne. Assurez-vous également que l'interrupteur de sécurité est déverrouillé.

Comment puis-je changer le foret de ma perceuse ?

Pour changer le foret, dévissez la pince de maintien en tournant dans le sens inverse des aiguilles d'une montre, retirez le foret usé et insérez le nouveau. Revissez la pince en tournant dans le sens des aiguilles d'une montre.

Quel type de foret dois-je utiliser pour percer du béton ?

Pour percer du béton, utilisez un foret à béton en carbure. Assurez-vous que votre perceuse est équipée d'un mode percussion pour des meilleurs résultats.

Comment entretenir ma perceuse Global ASG 182 ?

Pour entretenir votre perceuse, nettoyez régulièrement la poussière et les débris, lubrifiez les parties mobiles si nécessaire et vérifiez le câblage pour éviter l'usure.

Que faire si la perceuse surchauffe pendant l'utilisation ?

Si la perceuse surchauffe, arrêtez immédiatement son utilisation et laissez-la refroidir. Vérifiez que vous n'utilisez pas un foret inapproprié ou que vous ne forcez pas trop sur l'outil.

Comment régler la vitesse de ma perceuse Global ASG 182 ?

La vitesse de votre perceuse peut être ajustée en utilisant la molette de réglage située sur le haut de l'outil. Consultez le manuel pour plus de détails sur les réglages spécifiques.

Puis-je utiliser ma perceuse pour visser ?

Oui, la Global ASG 182 peut être utilisée pour visser, mais assurez-vous d'utiliser le bon foret et de régler la vitesse en conséquence pour éviter d'endommager les vis ou le matériau.

Comment savoir si ma perceuse a besoin d'être réparée ?

Si vous remarquez des bruits anormaux, des vibrations excessives ou une perte de puissance, il est conseillé de faire vérifier votre perceuse par un professionnel.

Est-ce que ma perceuse est garantie ?

Oui, la perceuse Global ASG 182 est généralement garantie pour une période de 2 ans. Veuillez consulter les documents de garantie fournis avec votre produit pour plus de détails.

Où puis-je trouver des pièces de rechange pour ma perceuse ?

Les pièces de rechange pour la Global ASG 182 peuvent être commandées auprès de revendeurs autorisés ou directement sur le site officiel du fabricant.

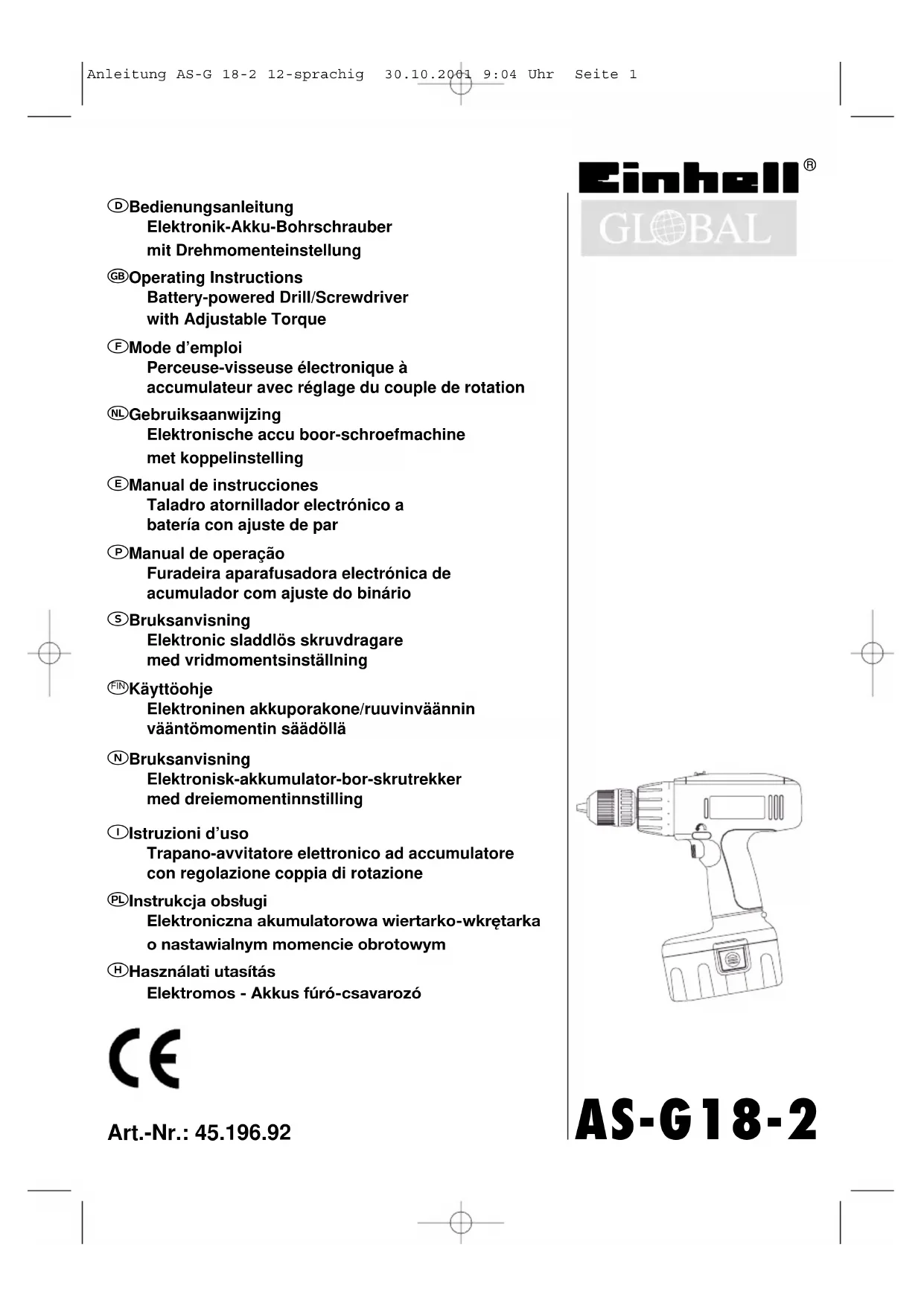

MODE D'EMPLOI ASG 182 Global

Illustration de l’appareil: Fig. 1: Réglage du couple de rotation Fig. 2: Commutation - Vitesse 1 - Vitesse 2 Fig. 3: Commutation de sens de rotation (vers la droite ou vers la gauche) Fig. 4: Interrupteur Marche/Arrêt Fig. 5: Accumulateurs échangeables, pour enlever le paquet accumulateur appuyer sur les deux touches à verrouillage Notes importantes: Lisez impérativement ces notes avant la mise en service de votre perceuse-visseuse à accumulateur:

1. Le paquet accumulateur NC (nickel-cadmium)

échangeable fourni n’est pas chargé. Avant la première mise en service, l’accumulateur doit être chargé.

2. Chargez le paquet accumulateur à l’aide du

chargeur fourni. Un accumulateur vide est chargé après env. 1 heure. N’utilisez pas le chargeur fourni pour charger d’autres appareils.

3. Le paquet accumulateur a atteint sa capacité

maximale après env. cinq cycles de décharge et de charge.

4. Les accumulateurs NC se déchargent même

s’ils ne sont pas utilisés. Pour cette raison, chargez les accumulateurs à intervals réguliers.

5. Respectez les données indiquées sur la plaque

signalétique du chargeur. Connectez le chargeur uniquement à la tension du réseau indiquée sur la plaque signalétique.

6. En cas de forte sollicitation, l’accumulateur

chauffe. Avant l’opération de charge, laissez refroidir l’accumulateur jusqu’à ce qu’il ait atteint la température ambiante. Consignes de sécurité:

1. Préservez votre perceuse-visseuse et le

chargeur de l’humidité et de la pluie.

2. Gardez le chargeur et la perceuse-visseuse hors

d’atteinte des enfants.

3. Utilisez uniquement des forets affûtés et des bits

de vissage irréprochables et appropriés.

4. Portez des vêtements de travail adaptés ainsi

que des lunettes de protection.

5. N’utilisez pas la perceuse-visseuse dans une

ambiance de fumées et de liquides inflammables.

6. En cas de percage et vissage dans le mur,

assurez-vous qu’aucun câble électrique, qu’aucune conduite de gaz ou d’eau n’est dissimulé sous la position envisagée.

7. Ne jetez pas les accumulateurs usés au feu nu.

8. Ne jetez pas les accumulateurs usés et

défectueux aux ordures ménagères. Pensez à la protection de l’environnement; le cadmium est toxique. Pour leur élimination selon les prescriptions, les accumulateurs usés et défectueux peuvent être retournés gratuitement à la société ISC ou déposés à une station de collecte appropriée. Dans le cas où vous ne connaissez pas d’endroit de collecte, renseignez-vous auprès de votre service municipal.

9. Evitez le contact avec des accumulateurs dont

l’acide s’est répandu. Si un tel cas se produit, nettoyez la partie de la peau concernée à l’eau et au savon. Si vous recevez de l’acide d’accumulateur dans l’oeil, rincez l’oeil à l’eau claire pendant 10 minutes au minimum et consultez immédiatement un médecin.

10. Préservez le chargeur et le câble de toute

détérioration et arrêtes vives. Faites immédiatement remplacer les câbles par un spécialiste électricien.

11. Assurez-vous que votre outil n’est pas détérioré.

Les réparations ne doivent être confiées qu’à un spécialiste électricien.

12. Veillez à ce que les contacts du paquet

accumulateur ne touchent pas d’autres objets métalliques, p.ex. clous, vis. Risque de court- circuit! Mise en service: Charge du paquet accumulateur NC

1. Retirer le paquet accumulateur de la poignée

(voir fig. 5) en appuyant sur les touches à verrouillage latérales.

2. Comparez si la tension de secteur indiquée sur

la plaque signalétique correspond à la tension de secteur sur place. Introduisez le chargeur dans la prise et connectez le câble du chargeur à l’adaptateur de charge.

3. Introduisez le paquet accumulateur dans le

chargeur. La diode électroluminescente rouge signale que le paquet accumulateur est en train d’être chargé. La durée de charge s’élève à 1 heure au maximum pour un accumulateur déchargé. Pendant l’opération de charge, le paquet accumulateur peut chauffer légèrement. Ceci est normal. La diode électroluminescente verte signale que l’opération de charge est terminée. Si la charge du paquet accumulateur n’est pas possible, vérifiez - que la prise de courant est sous tension - que les contacts du chargeur sont fiables. S’il n’est toujours pas possible de charger le paquet accumulateur, nous vous prions d’envoyer le chargeur et le paquet accumulateur à notre station de service après-vente. Dans l’intérêt d’une longue durée de vie, vous Anleitung AS-G 18-2 12-sprachig 30.10.2001 9:04 Uhr Seite 10devriez veiller à recharger à temps le paquetaccumulateur. C’est surtout indispensable si vousconstatez que la puissance de la perceuse-visseusese réduit.Ne déchargez jamais complètement le paquetaccumulateur. Cela provoquerait un défaut dupaquet accumulateur NC.Réglage du couple de rotationLa perceuse-visseuse à accumulateur Einhelldispose d’un dispositif de réglage mécanique ducouple de rotation à 24 gradins. Le couple derotation pour une taille définie de vis est réglable parla molette de réglage (fig. 1). Le couple de rotationdépend de plusieurs facteurs: de la sorte et dureté du matériau à traiter de la sorte et longueur des vis utilisées des exigences auxquelles doivent répondre les unions vissées Si le couple de rotation est atteint, un grincementindique que le désaccouplement est effectué. PerçagePour pouvoir percer, mettez la molette de réglagepour le couple de rotation sur le dernier gradin“Bohrer” (perceuse) - fig. 1, sur le gradin “Bohren”(percer) l’accouplement patinant est hors service.Lors du perçage le couple de rotation maximal estdisponible.Commutation - Vitesse 1 - Vitesse 2(fig. 2)Selon la position du commutateur, vous pouveztravailler avec une vitesse élevée ou réduite. Pouréviter une détérioration de l’engrenage, necommutez la vitesse qu’à l’arrêt.Commutateur de sens de rotation(fig. 3)L’interrupteur à coulisse au-dessus de l’interrupteurMarche/Arrêt vous permet de choisir le sens derotation de la perceuse-visseuse à accumulateur etd’éviter un démarrage intempestif. Vous pouvezsélectionner la rotation vers la gauche ou vers ladroite. Pour prévenir un endommagement del’engrenage, ne commutez le sens de rotation qu’àl’arrêt. Dans le cas où l’interrupteur à coulisse setrouve dans la position centrale, l’interrupteurMarche/Arrêt est bloqué.Interrupteur Marche/Arrêt (fig. 4)L’interrupteur Marche/Arrêt permet le réglage encontinu de la vitesse. Le plus fort vous appuyez surl’interrupteur, le plus élevée est la vitesse de laperceuse-visseuse, toutefois dépendant du réglagepréalable de la vitesse. Vissage:Utilisez de préférence des vis à centrageautomatique (p.ex. Torx, à tête cruciforme) ce quiassure le travail en toute sécurité. Veillez à ce que laforme et la taille du bit et de la vis utilisés soientconformes. Effectuez le réglage du couple derotation comme décrit dans l’instruction - en fonctionde la taille des vis. Caractéristiques techniques:Alimentation en courant, moteur 18 V =Vitesse 1, vitesse 2 0 - 430 / 0-1200 tr./mn.Couple de rotation 24 gradinsRotation vers la droite et vers la gauche ouiCapacité du serrage du mandrin 1,0 à 10 mmTension de charge, accumulateur 21,5 V =Courant de charge, accumulateur 1,4 ATension secteur, chargeur 230 V - 50 HzNe jetez pas les accumulateurs usés et défectueuxaux ordures ménagères. Pensez à la protection del’environnement; le cadmium est toxique. Pour leurélimination selon les prescriptions, les accumulateursusés et défectueux peuvent être retournésgratuitement à la société ISC ou déposés à unestation de collecte appropriée. Dans le cas où vousne connaissez pas d’endroit de collecte, renseignez-vous auprès de votre service municipal.
