Caractéristiques techniques	Thermostat électronique programmable
Plage de température	5°C à 30°C
Alimentation	230 V AC
Type de montage	Montage mural
Affichage	Écran LCD rétroéclairé
Utilisation	Contrôle de la température ambiante dans les systèmes de chauffage
Fonctionnalités supplémentaires	Programmation hebdomadaire, mode éco
Maintenance	Nettoyage régulier de l'écran, vérification des connexions électriques
Sécurité	Protection contre les surcharges, conformité aux normes CE
Informations générales	Idéal pour les maisons et bureaux, installation simple

FOIRE AUX QUESTIONS - FRE 52531 Eberle

Comment réinitialiser le thermostat Eberle FRE 52531 ?

Pour réinitialiser le thermostat, appuyez simultanément sur les boutons 'Menu' et 'OK' pendant environ 5 secondes jusqu'à ce que l'écran clignote. Cela réinitialisera les paramètres par défaut.

Pourquoi le thermostat ne s'allume-t-il pas ?

Vérifiez d'abord si le thermostat est correctement alimenté. Assurez-vous que les piles sont en bon état ou que l'appareil est correctement branché au secteur.

Comment calibrer la température du thermostat ?

Accédez au menu de configuration, sélectionnez 'Calibrage' et ajustez la température affichée en fonction de la température réelle à l'aide d'un thermomètre de référence.

Que faire si le thermostat affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur spécifique. Dans la plupart des cas, un redémarrage du thermostat peut résoudre le problème.

Comment changer la température de consigne ?

Appuyez sur le bouton 'Augmenter' ou 'Diminuer' pour ajuster la température de consigne souhaitée. Vous pouvez également accéder au menu pour des réglages plus avancés.

Le thermostat fonctionne-t-il avec tous les types de chauffage ?

Le thermostat Eberle FRE 52531 est compatible avec la plupart des systèmes de chauffage électrique et à eau chaude. Vérifiez la compatibilité avec votre installation avant l'achat.

Comment activer le mode éco sur le thermostat ?

Accédez au menu principal et sélectionnez 'Mode éco'. Ce mode réduit automatiquement la température de consigne pendant les heures où il n'y a pas d'activité.

Le thermostat peut-il être contrôlé à distance ?

Non, le thermostat Eberle FRE 52531 ne dispose pas de fonctionnalités de contrôle à distance. Il doit être réglé manuellement sur l'appareil.

MODE D'EMPLOI FRE 52531 Eberle

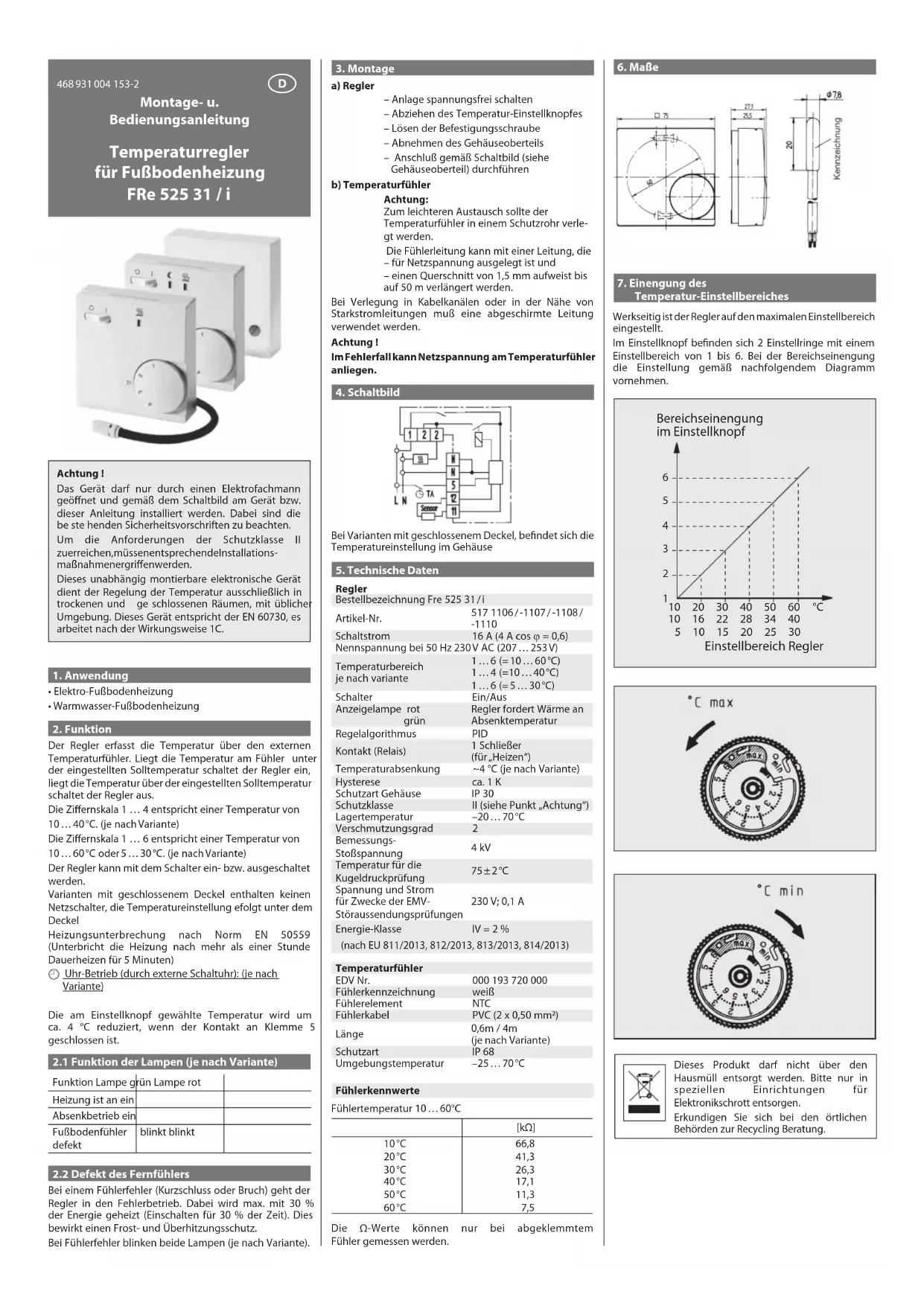

468 931 004 153-2 Installation and Operating Instructions Temperature Controller for Floor Heating Systems FRe 525 31 / i1. Domaines d’utilisation• Chauffage au sol électrique• Chauffage au sol par eau2. FonctionnementLa température est mesurée par la sonde à distance. Si celle-ci est inférieure à la consigne, le thermostat enclenche le chauffage; si elle est supérieure, le chauffage sera coupé.La plage de réglage de 1 … 4 correspond à une température de 10 … 40 °C. (selon la version)La plage de réglage de 1 … 6 correspond à une température de 10 … 60 °C ou 5 … 30 °C. (selon la version)L’interrupteur permet l’arrêt ou la mise en route du thermostat.Les variantes avec boitier étanche ne disposent pas de contact marche/arrêt, le réglage de la température se fait sous le couvercle.Interruption du chauffage réglable selon la norme EN 50559 (Interrompt le chauffage après plus d‘une heure de chauffage continu pendant 5 minutes).3 Température d‘abaissement automatique (selon la version)La température réglée au niveau du bouton de réglagesera abaissée d‘environ 4 °C lorsque le contacteur au niveau du terminal 5 est fermé.2.1 Fonctions des témoins (selon la version)Fonction Témoin vert Témoin rougeChauffage en demande Abaissement de température Défaut de la sondeclignote clignote2.2 Défaut de la sonde à distanceLe thermostat passe en service d’urgence en cas de défaut (court-circuit ou rupture) de la sonde. Il chauffe avec au maximum 30 % de la puissance (commutation pour une durée de 30 %), ce qui provoque une protection contre le gel et la surchauffe. Les deux témoins clignotent en cas de défaut de détec-tion (selon la version). 3. Montagea) Thermostat – Mettre l’installation hors-tension – Retirer la molette du thermostat – Enlever la vis – Retirer la couvercle – Brancher selon le schéma (dans le couvercle du boîtier)b) Sonde de température Attention: Pour faciliter un éventuel remplacement, pla-cer la sonde dans un conduit de protection Le câble de sonde peut être prolongé jusqu’à 50 mètres avec un câble: – de section 1,5 mm² – adapté à la tension secteurSi le câble passe dans des goulottes de câbles ou est à proximité de conducteurs de puissance, employer du câble blindé.Attention:En cas de défaut, la sonde peut se trouver à la tension secteur!4. Schéma de branchementLes variantes avec boitier étanche disposent de la réglage de température à l’intérieur du couvercle.5. Caractéristiques techniquesThermostatNo. d’article Fre 525 31 / iRéférence article 517 1106 / -1107 / -1108 / -1110 Intensité max 16 A (4 A à cos ϕ =0,6)Tension à 50 Hz 230 V AC (207 … 253 V)Plage de température(selon la version)1 … 6 (= 10 … 60 °C) 1 … 4 (=10 … 40 °C) 1 … 6 (= 5 … 30 °C)Interrupteur M/ATémoin rouge vertthermostat en appel de chaleur abaissement de la température en coursSortie relais 1 contact travailAlgorithme de commande PIDHystérésys env. 1 KAbaissement de la temp. ~4 °C (selon la version)Protection IP 30Classe protection II (Voir point »Attention«)Température Stockage: –20 … 70 °CDegré de pollution 2Calculation impulse voltage 4 kVTempérature d’essai du test de dureté de BRINELL75 ± 2 °CIntensité et tension néces-saires à la mesure des interférences électroma-gnétiques (CEM)230 V, 0,1 AClasse énergétique IV = 2 % (selon UE 811/2013, 812/2013, 813/2013, 814/2013)SondeRéférence: 000 193 720 000marquage sonde blancheElément sensible CTNCable PVC (2 x 0,5 mm²)Longueur 0,6 / 4 mètres (selon la version)Protection IP 68Température ambiante: –25 … 70 °CCaractéristiques de la sondeTempérature de la sonde 10 … 60°C [kΩ] 10 °C 66,820 °C 41,330 °C 26,340 °C 17,150 °C 11,360 °C 7,5les valeurs ohmiques ne peuvent être mesurées que sonde débranchée!Ces produits ne peuvent pas être traités comme des déchets ménagers. Veuillez faire recycler ces produits par une entre-prise qui se charge du recyclage des déchets électroniques. Veuillez contacter les autorités locales pour avoir de plus amples informations concernant la liquida-tion des déchets.Attention !L’appareil ne doit être ouvert que par un professionnel et installé selon les schémas et les instructions de montage. Respecter les directives de sécurité exis-tantes.Les mesures d’installation adéquates doivent être prises pour satisfaire aux exigences de la classe de protection II.Ce thermostat assure la régulation de la température seulement dans des locaux secs et fermés à usage normal. Cet appareil est selon la norme EN 60730 et fonctionne selon la directive 1C.6. Dimensions7. Limitation de la plage de réglageA la livraison, toute la plage est accessible.A l’intérieur de la molette se trouvent 2 bagues, (l’une pour la valeur max. l’autre pour la valeur min.) pouvant être positionnées sur une plage de 1 … 6.Se référer au diagramme suivant pour le réglage Limitation de la plage de réglage dans
