Marque	Eberle
Modèle	UTE 1002
Type de produit	Thermostat d'ambiance
Alimentation	230 V ~ 50 Hz
Plage de température	5 °C à 30 °C
Limitation de plage	Oui, par disques de verrouillage
Fonction abaissement nuit	Oui, via résistance TA
Voyants	Sous tension (rouge), appel de chauffe (rouge), abaissement (vert)
Indice de protection	Classe II
Humidité relative max.	95% sans condensation
Tension d'impulsion de calcul	4 kV
Degré de pollution	2
Température d'essai	75 ± 2 °C
Intensité et tension CEM	230 V, 0,1 A
Classe énergétique	I = 1 % (selon UE 811/2013...)
Raccordement électrique	L, N, horloge, puissance chaud/froid, anticipation
Montage	Mur intérieur, hauteur 1,50 m, éviter sources de chaleur
Entretien	Nettoyer avec un chiffon sec, sans solvants
Sécurité	Installation par professionnel, mise hors tension avant raccordement
Réparabilité	Ne doit être ouvert que par un professionnel
Recyclage	Ne pas jeter aux ordures ménagères, déposer en déchetterie

FOIRE AUX QUESTIONS - UTE 1002 Eberle

Où installer le thermostat Eberle UTE 1002 ?

Installez-le sur un mur intérieur, à 1,50 m du sol, en face du radiateur. Évitez les murs extérieurs, les courants d'air (portes, fenêtres) et les sources de chaleur comme le soleil direct, les lampes ou les appareils électroniques.

Comment limiter la plage de réglage de température ?

Dans le bouton de réglage, deux disques de verrouillage permettent de limiter la plage. Reportez-vous à la figure 1 de la notice pour ajuster les butées selon vos besoins.

Que signifient les voyants lumineux ?

Le témoin rouge indique la mise sous tension ; un deuxième témoin rouge s'allume lorsque le thermostat appelle la chauffe ; le témoin vert indique le mode abaissement de température (nuit).

Comment raccorder électriquement le thermostat ?

Coupez l'alimentation. Retirez le bouton, desserrez la vis de fixation, enlevez le capot. Raccordez les fils selon le schéma sur le socle : L (phase), N (neutre), etc. Respectez les connexions pour la puissance de chauffage et de refroidissement.

Pourquoi la température affichée est-elle différente de la température ambiante après montage ?

Le bilame a besoin de 1 à 2 heures pour s'adapter à l'air ambiant. Laissez fonctionner le thermostat pendant ce délai avant de régler précisément.

Puis-je utiliser ce thermostat à l'extérieur ou dans une pièce humide ?

Non, le thermostat UTE 1002 est conçu uniquement pour des locaux secs et fermés à usage normal. L'humidité relative max. est de 95% sans condensation.

Comment nettoyer le thermostat ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de solvants, de produits abrasifs ou de liquides qui pourraient pénétrer dans l'appareil.

Que faire en cas de dysfonctionnement ?

L'appareil ne doit être ouvert que par un professionnel qualifié. Vérifiez d'abord l'alimentation et les connexions. Si le problème persiste, contactez un installateur agréé.

Peut-on combiner le thermostat avec un variateur (dimmer) ?

Oui, mais placez au moins un interrupteur ou une prise entre eux pour éviter l'influence de la chaleur dégagée par le variateur sur le thermostat.

Comment recycler le thermostat en fin de vie ?

Ne le jetez pas aux ordures ménagères. Déposez-le dans une déchetterie ou chez un recycleur agréé pour déchets électroniques.

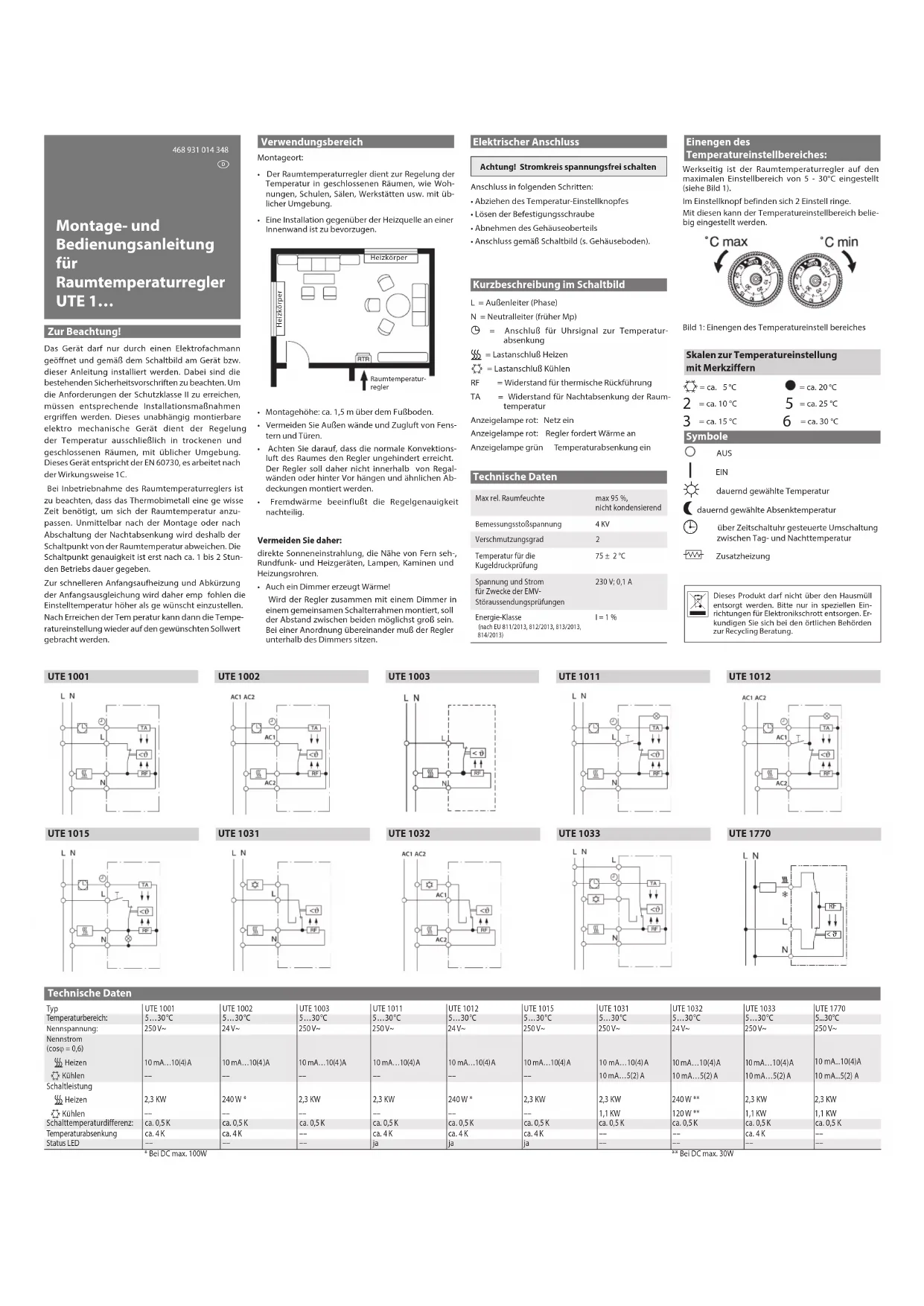

MODE D'EMPLOI UTE 1002 Eberle

Instructions de montage et d'utilisation des thermostats UTE 1...

Généralités:

L'appareil ne doit être ouvert que par un professionnel et installé selon les schémas et les instructions de montage. Respecter les directives de sécurité existantes. Les mesures d'installation adéquates doivent être prises pour satisfaire aux exigences de la classe de protection II. Ce thermostat assure la régulation de la température seulement dans des locaux secs et fermés à usage normal. Cet appareil est selon la norme EN 60730 et fonctionne selon la directive 1C.

A la mise en service du thermostat d'am biance, il faut tenir compte du fait que le bilame demande un certain temps pour s' adaptations à l'air ambiant. Immédiate ment après le montage, le point de commutation différera par rapport à la température ambiant. Il fonctionnera correctement 1 à 2 heures après la mise en service.

Domaine d'application

Le thermostat d'ambiance sert à régler la température exclusivement dans les pièces sèches et fermées, avec une ambiance normale.

Montage

Le thermostat d'ambiance sera de préférence installé sur un mur intérieur en face du mur sur lequel est placé l'appareil de chauffage.

Radiateur Radiateur RTR Thermostat d'ambiance

• hauteur de placement: 1,50m au dessus du sol
- éviter les murs extérieurs et les courants d'air émanant de portes ou fenêtres.
- veillez à garantir la libre circulation de l'air ambiant autour du thermostat. Ne pas le couvrir avec un rideau, meuble ou autre recouvrement.
- toute source de chaleur peut influencer le thermostat. Evitez dès lors l'influence directe du soleil, la proximité immédiate de postes de radio, TV, d'appareils de chauffage, lampes ou feux ouverts, etc.
- lors du montage en groupe avec d'autres appareils de commande (prises, interrupteurs) le thermostat sera toujours en position inférieure du montage.
- combinaison avec dimmer! Si le thermostat se trouve associe dans son montage à la proximité d'un dimmer, on veillera à placer au moins un interrup-teur ou une prise entre les deux afin que le thermostat ne soit pas influencé par la chaleur émise par le dimmer.

Raccordement électrique

Attention! Mettre l'alimentation réseau hors tension.

Raccordement selon les étapes suivantes:
• retirer le bouton de réglage de la température
- desserrer la vis de fixation
• retirer la partie supérieure du boîtier
- raccordement selon le schéma (cf. socle du boîtier).

Explication schéma de raccordement:

L = phase
N = neutre
N = raccordement horloge avec abaissement de température
SSS = raccordement de puissance chauffage
P = raccordement de puissance refraîchissment
RF = résistance d'anticipation
TA = résistance pour abaissement nuit de la température ambiante
Témoin rouge: sous tension
Témoin rouge: thermostat en appel de
Témoin vert Abaissement de la temp un

Données technique

Humidité relative max. 95% sans condensation

Calculation impulse voltage 4 KV

Degré de pollution 2

Température d'essai du test de 75 ± 2 °C

dureté de BRINELL

Intensité et tension néces- 230 V; 0,1 A

saires à la mesure des inter-

férences

électromagnétiques (CEM)

Classe énergétique I = 1 %

(selon UE 811/2013, 812/2013, 813/2013, 814/2013)

813/2013, 814/2013)

Limitation de plage de réglage

Le thermostat d'ambiance a un fonctionnement de 5 à 30°C.

Dans le bouton de réglage se trouvent 2 disque de verrouillage qui permettent de limiter la plage d'action (Fig. 1).

Fig. 1: Limitation de plage de réglage

Indications d'échelle de température

☒ = 5^	= 20^
2 = 10^	5 = 25^
3 = 15^	6 = 30^

Symboles

Ces produits ne peuvent pas être traités comme des déchets ménagers. Veuillez faire recycler ces produits par une entreprise qui se charge du recyclage des déchets électroniques. Veuillez contacter les autorités locales pour avoir de plus amples informations concernant la liquidation des déchets.

UTE 1001

UTE 1015

* à DC max. 100W
** à DC max. 30W

468 931 014 348
