UTE 1012 - Thermostat Eberle - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance
Marque	Eberle
Modèle	UTE 1012
Tension d'alimentation	230 V ~
Courant nominal	0,1 A
Plage de température	5 °C à 30 °C
Type de capteur	Bilame
Classe de protection	II
Humidité relative max.	95 % sans condensation
Température d'essai Brinell	75 ± 2 °C
Indicateurs lumineux	Voyant rouge (sous tension/appel de chauffe), voyant vert (abaissement nuit)
Fonction abaissement nuit	Oui, via connexion TA
Limitation de plage de réglage	Oui, par disques de verrouillage dans le bouton
Montage recommandé	Sur mur intérieur, à 1,50 m du sol, à l'abri des courants d'air et sources de chaleur
Norme	EN 60730
Application	Locaux secs et fermés à usage normal
Dimensions (approx.)	80 x 80 x 30 mm
Poids (approx.)	100 g
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Installation par un professionnel qualifié. Ne pas ouvrir l'appareil.

FOIRE AUX QUESTIONS - UTE 1012 Eberle

Comment installer le thermostat Eberle UTE 1012 ?

Installez le thermostat sur un mur intérieur à 1,50 m du sol, à l'abri des courants d'air et des sources de chaleur. Raccordez-le selon le schéma fourni, en coupant l'alimentation au préalable. Faites appel à un professionnel si nécessaire.

Quelle est la plage de température réglable ?

Le thermostat permet un réglage de 5 °C à 30 °C. Vous pouvez limiter cette plage à l'aide des disques de verrouillage situés dans le bouton de réglage.

Que signifient les voyants lumineux ?

Le voyant rouge indique que l'appareil est sous tension ou en appel de chauffe. Le voyant vert signale un abaissement de la température (mode nuit).

Comment limiter la plage de température ?

Retirez le bouton de réglage. Vous y trouverez deux disques de verrouillage. Ajustez-les pour définir les valeurs minimale et maximale souhaitées, puis remettez le bouton en place.

Peut-on utiliser ce thermostat avec un radiateur électrique ?

Oui, le thermostat est conçu pour les systèmes de chauffage. Il doit être raccordé à une alimentation 230 V et à un circuit de puissance de chauffage.

Comment nettoyer le thermostat ?

Nettoyez l'appareil avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou de solvants, car ils pourraient endommager le boîtier.

Que faire si la température affichée ne correspond pas à la température réelle ?

Après le montage, le bilame met 1 à 2 heures à s'adapter à l'air ambiant. Si le problème persiste, vérifiez que le thermostat n'est pas exposé à une source de chaleur ou à un courant d'air.

Puis-je installer le thermostat près d'un variateur de lumière (dimmer) ?

Il est déconseillé de placer le thermostat directement à côté d'un dimmer, car la chaleur émise peut l'influencer. Placez un interrupteur ou une prise entre les deux.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et les connexions. Si le problème persiste, contactez un professionnel qualifié. N'ouvrez jamais l'appareil vous-même.

Comment recycler le thermostat en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Déposez-le dans un point de collecte pour déchets électroniques ou contactez votre mairie pour plus d'informations.

MODE D'EMPLOI UTE 1012 Eberle

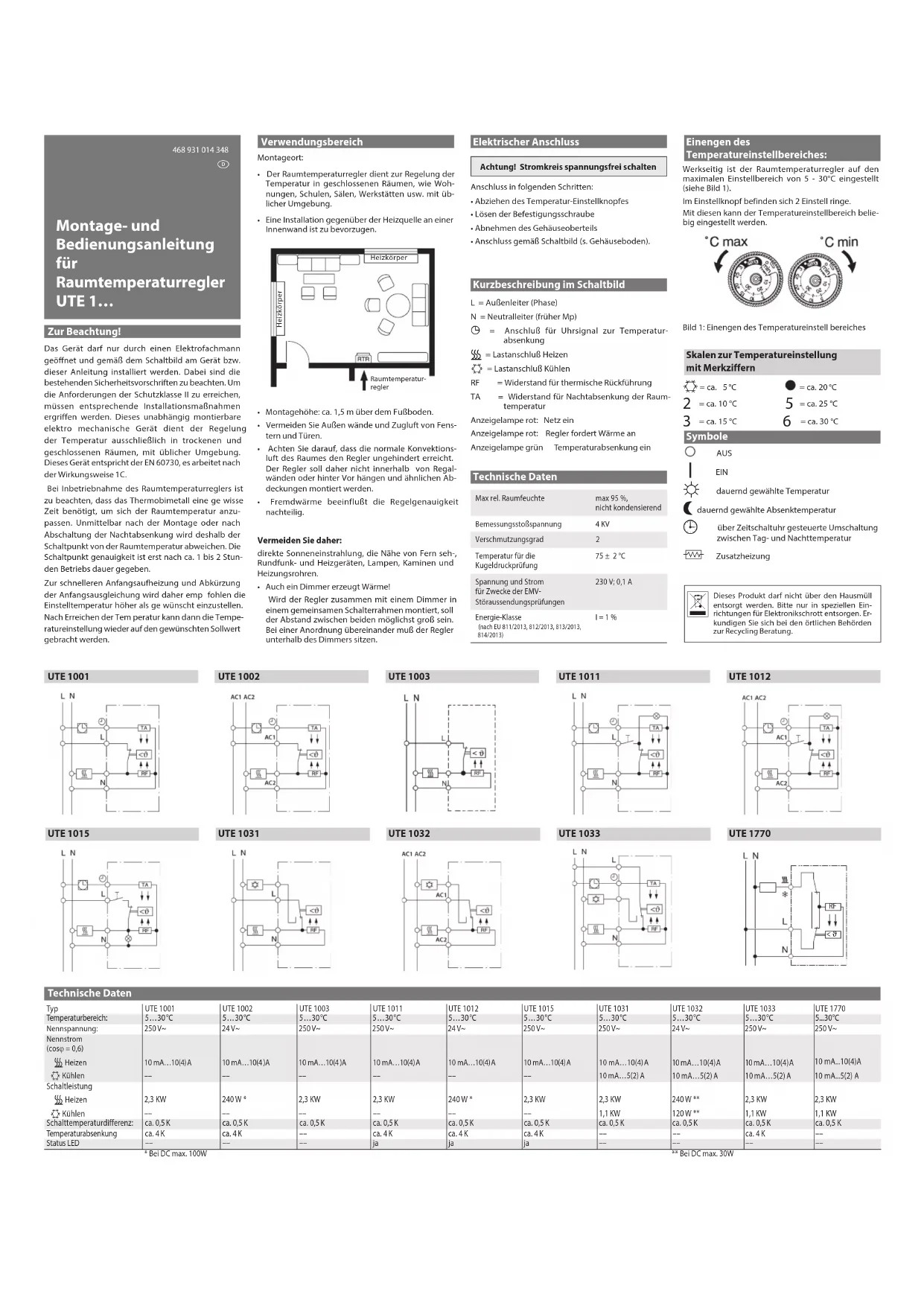

Instructions de montage et d'utilisation des thermostats UTE 1...

Généralités:

L'appareil ne doit être ouvert que par un professionnel et installé selon les schémas et les instructions de montage. Respecter les directives de sécurité existantes. Les mesures d'installation adéquates doivent être prises pour satisfaire aux exigences de la classe de protection II. Ce thermostat assure la régulation de la température seulement dans des locaux secs et fermés à usage normal. Cet appareil est selon la norme EN 60730 et fonctionne selon la directive 1C.

A la mise en service du thermostat d'am biance, il faut tenir compte du fait que le bilame demande un certain temps pour s' adaptations à l'air ambiant. Immédiate ment après le montage, le point de commutation différera par rapport à la température ambiant. Il fonctionnera correctement 1 à 2 heures après la mise en service.

Domaine d'application

Le thermostat d'ambiance sert à régler la température exclusivement dans les pièces sèches et fermées, avec une ambiance normale.

Montage

Le thermostat d'ambiance sera de préférence installé sur un mur intérieur en face du mur sur lequel est placé l'appareil de chauffage.

Radiateur Radiateur RTR Thermostat d'ambiance

• hauteur de placement: 1,50m au dessus du sol
- éviter les murs extérieurs et les courants d'air émanant de portes ou fenêtres.
- veillez à garantir la libre circulation de l'air ambiant autour du thermostat. Ne pas le couvrir avec un rideau, meuble ou autre recouvrement.
- toute source de chaleur peut influencer le thermostat. Evitez dès lors l'influence directe du soleil, la proximité immédiate de postes de radio, TV, d'appareils de chauffage, lampes ou feux ouverts, etc.
- lors du montage en groupe avec d'autres appareils de commande (prises, interrupteurs) le thermostat sera toujours en position inférieure du montage.
• combinaison avec dimmer!
Si le thermostat se trouve associe dans son montage à la proximité d'un dimmer, on veillera à placer au moins un interrup-teur ou une prise entre les deux afin que le thermostat ne soit pas influencé par la chaleur émise par le dimmer.

Raccordement électrique

Attention! Mettre l'alimentation réseau hors tension.

Raccordement selon les étapes suivantes:
• retirer le bouton de réglage de la température
- desserrer la vis de fixation
• retirer la partie supérieure du boîtier
- raccordement selon le schéma (cf. socle du boîtier).

Explication schéma de raccordement:

L = phase
N = neutre
N = raccordement horloge avec abaissement de température
SSS = raccordement de puissance chauffage
P = raccordement de puissance refraîchissement
RF = résistance d'anticipation
TA = résistance pour abaissement nuit de la température ambiante
Témoin rouge: sous tension
Témoin rouge: thermostat en appel de
Témoin vert Abaissement de la temp un

Données technique

Humidité relative max. 95% sans condensation

Calculation impulse voltage 4 KV

Degré de pollution 2

Température d'essai du test de 75 ± 2 °C

dureté de BRINELL

Intensité et tension nécesses- 230 V; 0,1 A

saires à la mesure des inter-

férences

électromagnétiques (CEM)

Classe énergétique I = 1 %

(selon UE 811/2013, 812/2013, 813/2013, 814/2013)

813/2013, 814/2013)

Limitation de plage de réglage

Le thermostat d'ambiance a un fonctionnement de 5 à 30°C.

Dans le bouton de réglage se trouvent 2 disque de verrouillage qui permettent de limiter la plage d'action (Fig. 1).

Fig. 1: Limitation de plage de réglage

Indications d'échelle de température

☒ = 5^	= 20^
2 = 10^	5 = 25^
3 = 15^	6 = 30^

Symboles

Ces produits ne peuvent pas être traités comme des déchets ménagers. Veuillez faire recycler ces produits par une entreprise qui se charge du recyclage des déchets électroniques. Veuillez contacter les autorités locales pour avoir de plus amples informations concernant la liquidation des déchets.

UTE 1001

UTE 1002

UTE 1003

UTE 1011

* à DC max. 100W
** à DC max. 30W

468 931 014 348

NL
