Type de produit	Lave-vaisselle à tiroir (DishDrawer™)
Marque	Fisher & Paykel
Modèle	DD24ST4NX9
Nombre de tiroirs	1 (modèle simple)
Programmes de lavage	Heavy (Intensif), Medium (Moyen), Eco, Fast (Rapide), Delicate (Délicat), Rinse (Rinçage)
Options de modification	Extra Dry (Extra sec), Quick (Rapide), Sanitize (Désinfection)
Mise en marche différée	Oui, de 1 à 12 heures
Verrouillage des touches	Oui (Keylock)
Verrouillage enfants	Oui (Childlock)
Connectivité	Wi-Fi intégré, contrôle via application mobile Fisher & Paykel
Alimentation électrique	120 V, 60 Hz (estimation)
Adoucisseur d'eau intégré	Oui (certains modèles, réglable)

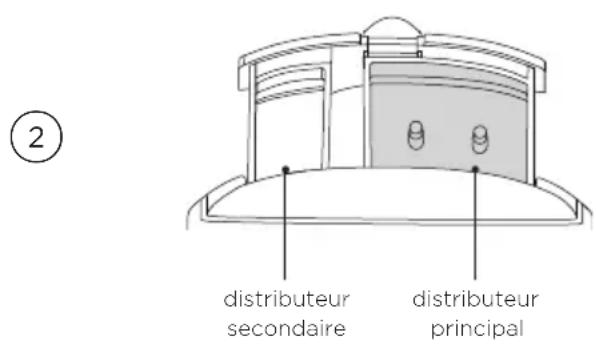

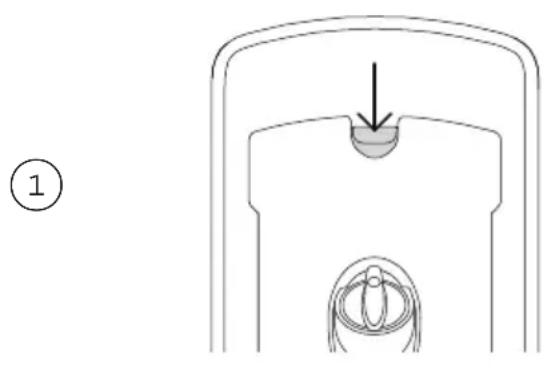

Distributeur de détergent	Principal et secondaire, pour poudre uniquement

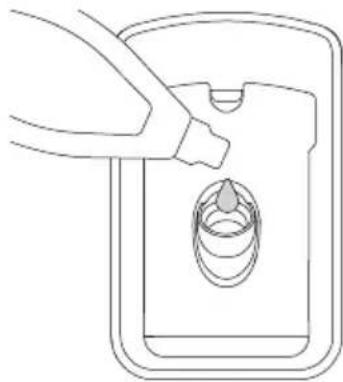

Distributeur de produit de rinçage	Oui, réglable (1-5)

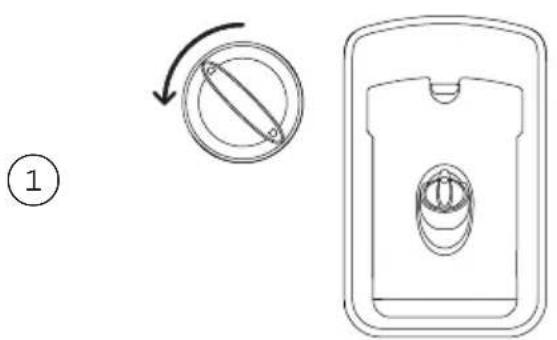

Capacité du réservoir de sel	Environ 350 g
Matériau de la cuve	Acier inoxydable (probable)
Entretien recommandé	Nettoyage mensuel du filtre de vidange, du bras gicleur et de la plaque de filtration
Sécurité	Verrouillage enfants, arrêt automatique, mise à la terre
Longueur du cordon d'alimentation	Non spécifié
Pays d'origine	Non spécifié

FOIRE AUX QUESTIONS - DD24ST4NX9 Fisher & Paykel

Comment démarrer un programme de lavage ?

Ajoutez le détergent, sélectionnez le programme avec la touche « » puis appuyez sur « ▶ » et fermez le tiroir dans les 4 secondes.

Que faire si la vaisselle est encore sale après un lavage ?

Vérifiez le programme choisi, la rotation du bras gicleur, la plaque de filtration et le filtre. Assurez-vous que le tiroir n'est pas surchargé et que le détergent est adapté.

Comment utiliser l'option Sanitize (Désinfection) ?

Sélectionnez un programme compatible (Heavy, Medium), puis appuyez sur « * » jusqu'à ce que Sanitize s'allume. La température atteint 70 °C pour désinfecter.

Que signifie le code d'erreur A1 ?

Code A1 : défaillance d'alimentation en eau. Vérifiez que le robinet d'eau est ouvert, puis appuyez deux fois sur « ▶ » pour effacer le code.

Comment activer le verrouillage enfants ?

Maintenez la touche « ✱ » enfoncée jusqu'à deux bips et que l'icône Ⓗ s'allume. Pour désactiver, cognez trois fois sur le tiroir fermé.

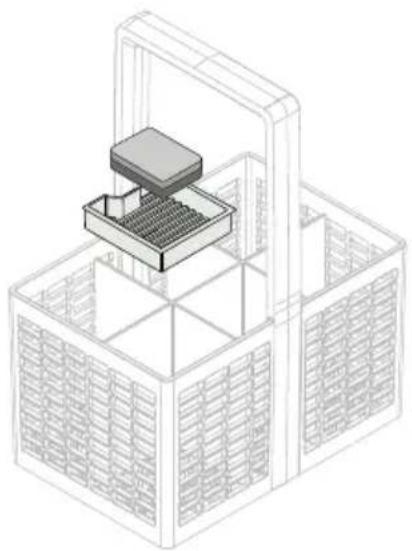

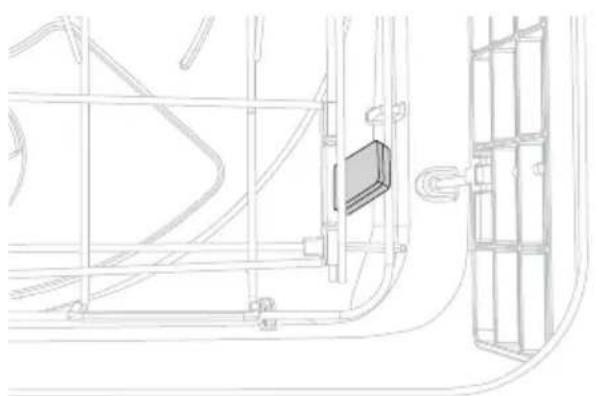

Puis-je utiliser des pastilles de détergent ?

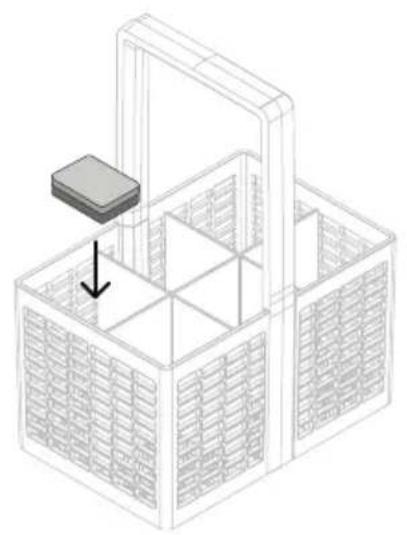

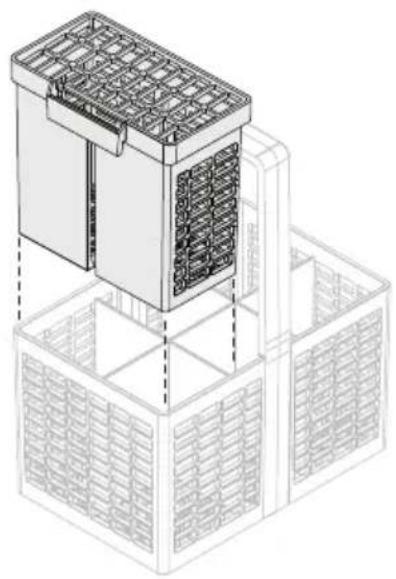

Oui, placez-les dans le panier à ustensiles ou sur le plateau à pastille, jamais directement dans le distributeur ni au fond du tiroir.

Comment régler l'adoucisseur d'eau ?

Accédez au menu Préférences (maintenez « » et « * » 4 secondes), puis réglez le niveau de dureté de l'eau (0 à 5) selon la dureté de votre eau.

Que faire si le tiroir ne s'ouvre pas ?

Vérifiez si le verrouillage enfants ou le verrouillage automatique est activé. Si oui, désactivez-le. Sinon, attendez la fin du cycle.

Comment nettoyer le lave-vaisselle ?

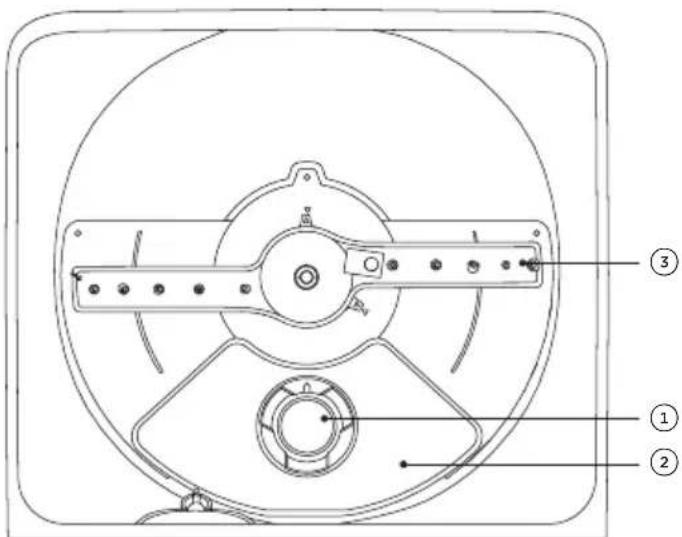

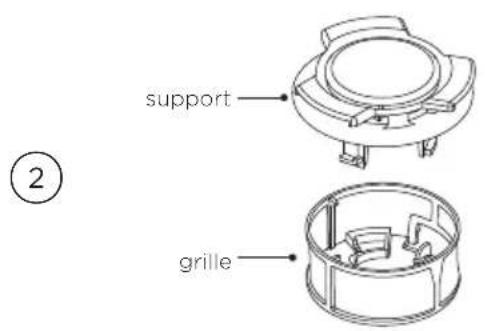

Nettoyez le filtre de vidange, la plaque de filtration et le bras gicleur une fois par mois avec de l'eau chaude savonneuse. Essuyez les surfaces avec un chiffon humide.

Que faire en cas de panne de courant pendant un cycle ?

Attendez le rétablissement du courant ; le programme reprendra automatiquement là où il s'était arrêté.

MODE D'EMPLOI DD24ST4NX9 Fisher & Paykel

DD24DI9, DD24DHTI9, DD24DTI9, DD24DT4NX9,

SINGLE MODELS

DD24SI9, DD24STI9, DD24SHTI9, DD24ST4NX9

USER GUIDE

US CA

DD24DI9, DD24DHTI9, DD24DTI9, DD24DT4NX9

MODÈLES SIMPLES

DD24SI9, DD24STI9, DD24SHTI9, DD24ST4NX9

GUIDE D'UTILISATION

CA

TABLE DES MATIÈRES

Consignes de sécurité et mises en garde 5

Première utilisation 8

Suggestions pour le chargement 10

Programmes de lavage 11

Instructions d'utilisation 12

Options de modification de lavage 13

Mise en marche différée 15

Verrou des touches et verrou pour enfants 16

Détergent 17

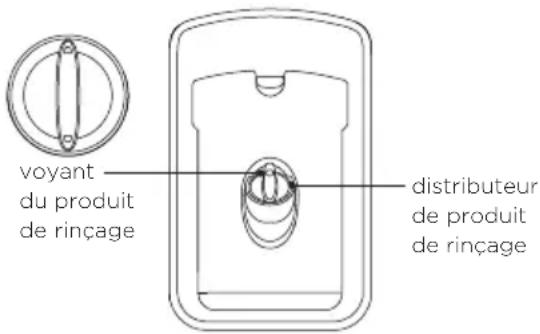

Produit de rinçage 20

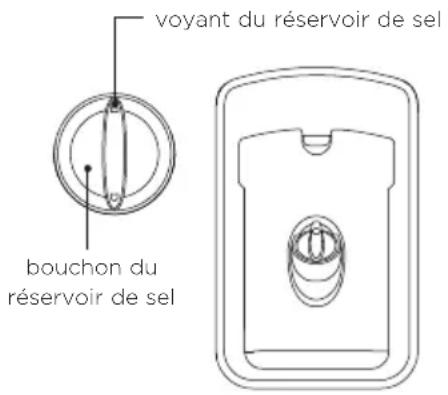

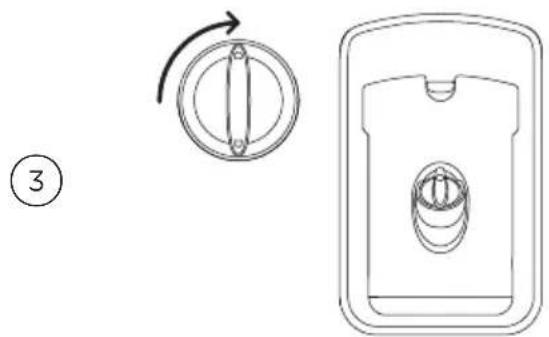

Adoucisseur d'eau (certains modèles uniquement) 22

Préférences 24

Connexion Wi-Fi et mode de commande à distance 26

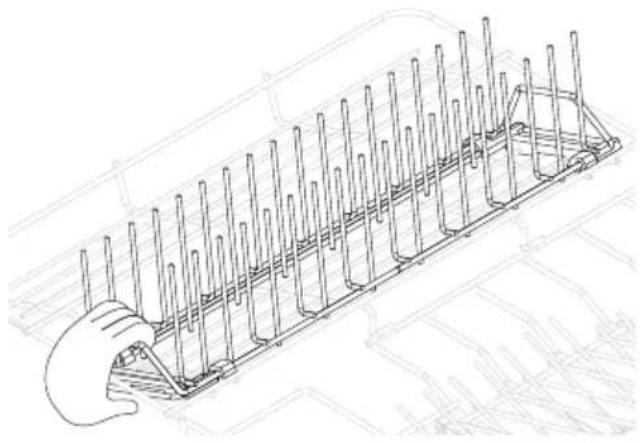

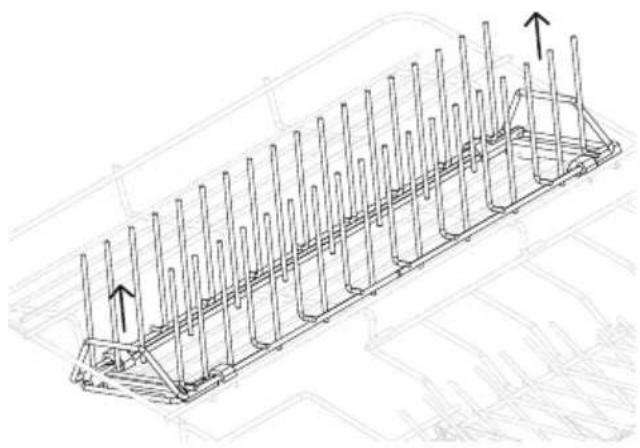

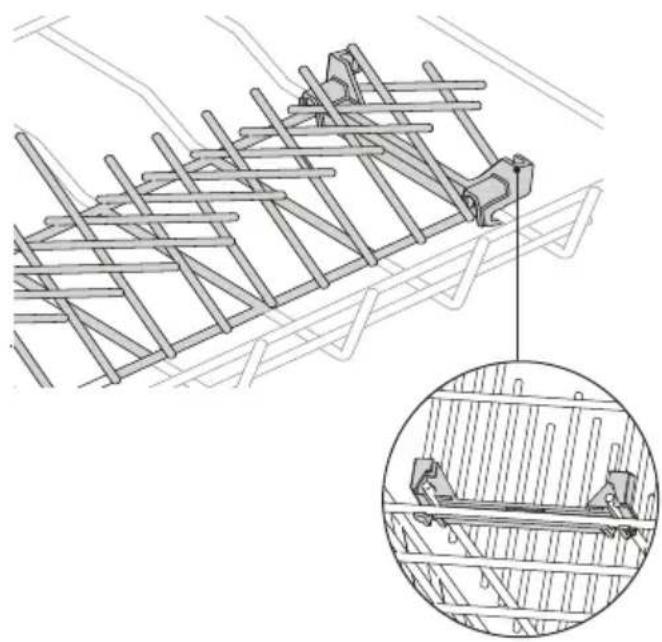

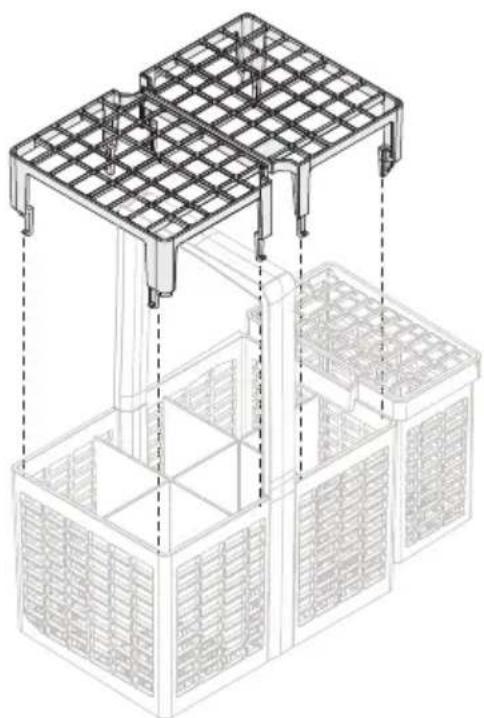

Caractéristiques de la grille 28

Entretien 33

Dépannage 37

Codes d'erreur 41

Garantie et service 43

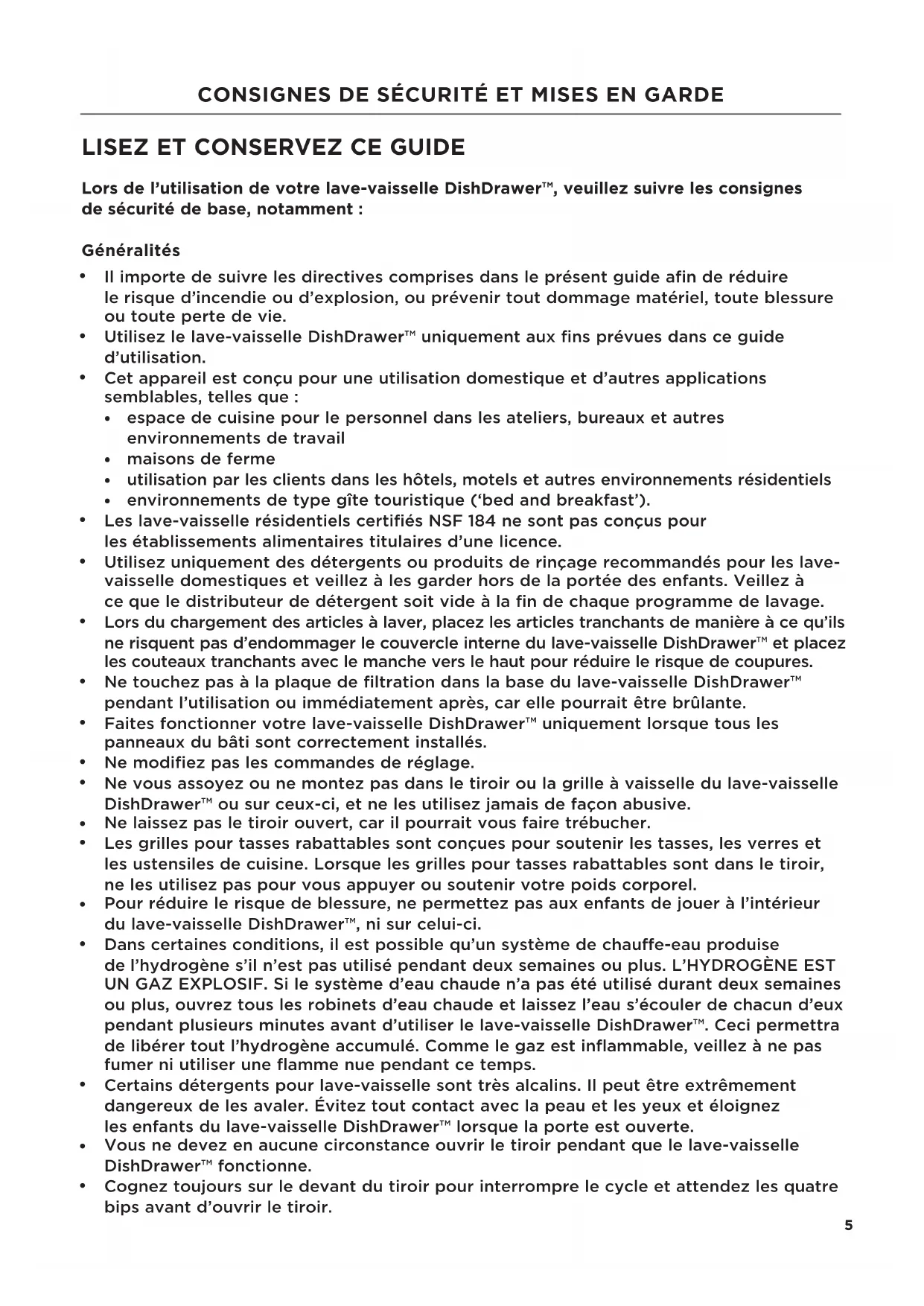

LISEZ ET CONSERVEZ CE GUIDE

Lors de l'utilisation de votre lave-vaisselle DishDrawer™, veuillez suivre les consignes de sécurité de base, notamment :

Généralités

• Il importe de suivre les directives comprises dans le présent guide afin de réduire le risque d'incendie ou d'explosion, ou prévenir tout dommage matériel, toute blessure ou toute perte de vie.
• Utilisez le lave-vaisselle DishDrawer™ uniquement aux fins prévues dans ce guide d'utilisation.

• Cet appareil est conçu pour une utilisation domestique et d'autres applications semblables, telles que :

• espace de cuisine pour le personnel dans les ateliers, bureaux et autres environnements de travail

• maisons de ferme
• utilisation par les clients dans les hôtels, motels et autres environnements résidentiels
• environnements de type gîte touristique ('bed and breakfast').

- Les lave-vaisselle résidentiels certifiés NSF 184 ne sont pas conçus pour les établissements alimentaires titulaires d'une licence.

- Utilisez uniquement des détergents ou produits de rinçage recommandés pour les lave-vaisselle domestiques et veillez à les garder hors de la portée des enfants. Veillez à ce que le distributeur de détergent soit vide à la fin de chaque programme de lavage.

- Lors du chargement des articles à laver, placez les articles tranchants de manière à ce qu'ils ne risquent pas d'endommager le couvercle interne du lave-vaisselle DishDrawer™ et placez les couteaux tranchants avec le manche vers le haut pour réduire le risque de coupures.

- Ne touchez pas à la plaque de filtration dans la base du lave-vaisselle DishDrawer™ pendant l'utilisation ou immédiatement après, car elle pourrait être brûlante.

- Faites fonctionner votre lave-vaisselle DishDrawer™ uniquement lorsque tous les panneaux du bâti sont correctement installés.

- Ne modifiez pas les commandes de réglage.

- Ne vous assoyez ou ne montez pas dans le tiroir ou la grille à vaisselle du lave-vaisselle DishDrawer™ ou sur ceux-ci, et ne les utilisez jamais de façon abusive.

- Ne laissez pas le tiroir ouvert, car il pourrait vous faire trébucher.

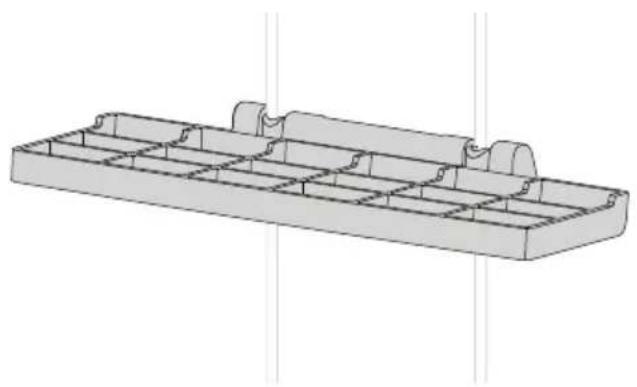

- Les grilles pour tasses rabattables sont conçues pour soutenir les tasses, les verres et les ustensiles de cuisine. Lorsque les grilles pour tasses rabattables sont dans le tiroir, ne les utilisez pas pour vous appuyer ou soutenir votre poids corporel.

- Pour réduire le risque de blessure, ne permettez pas aux enfants de jouer à l'intérieur du lave-vaisselle DishDrawer™, ni sur celui-ci.

- Dans certaines conditions, il est possible qu'un système de chauffe-eau produise de l'hydrogène s'il n'est pas utilisé pendant deux semaines ou plus. L'HYDROGÈNE EST UN GAZ EXPLOSIF. Si le système d'eau chaude n'a pas été utilisé durant deux semaines ou plus, ouvrez tous les robinets d'eau chaude et laissez l'eau s'écouler de chacun d'eux pendant plusieurs minutes avant d'utiliser le lave-vaisselle DishDrawer™. Ceci permettra de libérer tout l'hydrogène accumulé. Comme le gaz est inflammable, veillez à ne pas fumer ni utiliser une flamme nue pendant ce temps.

- Certains détergents pour lave-vaisselle sont très alcalins. Il peut être extrêmement dangereux de les avaler. Évitez tout contact avec la peau et les yeux et éloignez les enfants du lave-vaisselle DishDrawer™ lorsque la porte est ouverte.

- Vous ne devez en aucune circonstance ouvrir le tiroir pendant que le lave-vaisselle DishDrawer™ fonctionne.

- Cognez toujours sur le devant du tiroir pour interrompre le cycle et attendez les quatre bips avant d'ouvrir le tiroir.

• Le lave-vaisselle DishDrawer™ doit être utilisé avec l'ensemble moteur, la plaque de filtration, le filtre de vidange et le bras gicleur installés. Pour identifier ces pièces, reportez-vous à 'Entretien'.
• Veillez à ne pas charger les articles d'une façon qui pourrait empêcher le couvercle interne de bien sceller le tiroir. N'insérez pas les articles en les laissant dépasser du tiroir.
• Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans supervision.
• Ne permettez pas aux enfants de jouer sur, dans ou avec l'appareil, ni avec un quelconque appareil mis au rebut.
• Lorsque le lave-vaisselle DishDrawer™ n'est pas utilisé pendant de longues périodes, coupez l'alimentation en eau et en électricité.
• Les appareils électroménagers ne sont pas conçus pour être utilisés par des enfants. Les enfants de moins de 8 ans doivent être tenus à distance de l'appareil, à moins qu'ils ne soient continuellement supervisés. Cet appareil peut être utilisé par des enfants d'au moins 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites, ou encore ne possédant pas l'expérience et les connaissances requises, s'ils sont supervisés ou ont reçu des instructions concernant l'utilisation de l'appareil d'une manière sécuritaire et s'ils comprennent bien les dangers potentiels.
• Si vous utilisez un nettoyant pour lave-vaisselle, nous recommandons d'exécuter un programme de lavage avec détergent immédiatement après le nettoyage pour éviter de causer des dommages.
• Le lave-vaisselle DishDrawer™ est conçu pour laver des ustensiles de cuisine normaux. Les articles contaminés par de l'essence, de la peinture, des débris de fer ou d'acier, de la corrosion ou des produits chimiques acides ou alcalins ne doivent pas être lavés dans le lave-vaisselle DishDrawer™.
• Ne lavez pas d'articles en plastique qui ne comportent pas une mention « lavable au lave-vaisselle » ou équivalente. Pour les articles en plastique sans cette mention, vérifiez les recommandations du fabricant.

Installation

• Ce lave-vaisselle DishDrawer™ doit être installé et positionné conformément aux instructions d'installation avant d'être utilisé. Si vous n'avez pas reçu les instructions d'installation avec votre lave-vaisselle DishDrawer™, vous pouvez les commander en appelant un réparateur autorisé ou les télécharger à partir de notre site Web Fisher & Paykel local, à l'adresse indiquée sur la couverture arrière.
• L'installation et l'entretien doivent être effectués par un technicien de service formé et supporté par Fisher & Paykel.
• Si le cordon d'alimentation est endommagé, vous devez le faire remplacer par un technicien de service formé et supporté par Fisher & Paykel ou une personne de métier qualifiée afin d'éviter tout danger.
• Veillez à ce que le lave-vaisselle DishDrawer™ soit solidement fixé aux armoires adjacentes à l'aide des pièces de fixation fournies pour éviter qu'il soit instable et puisse causer des dommages ou des blessures.
• Ne faites pas fonctionner cet appareil s'il est endommagé, s'il ne fonctionne pas correctement, s'il est partiellement démonté, si des pièces sont brisées ou détachées ou si la fiche ou le cordon d'alimentation est endommagé.
• N'entreposez ou n'utilisez pas d'essence ou d'autres liquides ou vapeurs inflammables à proximité du lave-vaisselle DishDrawer™.
• Branchez l'appareil à un circuit d'alimentation électrique correctement homologué, protégé et calibré pour éviter toute surcharge électrique.
• Assurez-vous d'installer le cordon d'alimentation de façon à ce qu'il ne puisse pas se faire écraser, causer une chute ou subir des tensions ou dommages.

• N'installez ou n'entreposez pas le lave-vaisselle DishDrawer™ à un endroit où il serait exposé à des températures sous le point de congélation ou des intempéries.

• N'utilisez pas de rallonge électrique ou d'appareil avec prise électrique portatif (par ex. : boîtier à prises multiples) pour brancher le lave-vaisselle DishDrawer™ à l'alimentation électrique.

• Cet appareil doit être mis à la terre. En cas de bris ou de problème de fonctionnement, la mise à la terre réduit les risques d'électrocution en offrant un trajet de moindre résistance au courant électrique.
• Cet appareil est équipé d'un cordon d'alimentation muni d'un conducteur et d'une fiche avec mise à la terre. Cette fiche doit être branchée dans une prise correctement installée et mise à la terre en respectant tous les codes et règlements locaux. Le raccordement inadéquat du conducteur de mise à la terre de cet appareil peut entraîner un risque de choc électrique. Contactez un électricien qualifié ou un technicien de service formé et supporté par Fisher & Paykel si vous n'êtes pas certain que l'appareil est correctement mis à la terre.
• Ne modifiez pas la fiche fournie avec l'appareil; si vous ne parvenez pas à l'insérer dans la prise électrique, communiquez avec un technicien de service formé et supporté par Fisher & Paykel ou un électricien qualifié.
• Si le lave-vaisselle DishDrawer™ est installé pour être branché en permanence, cet appareil doit être relié à un système de câblage métallique permanent mis à la terre, ou un conducteur de mise à la terre d'équipement doit accompagner les conducteurs de circuit et être raccordé à la borne ou au fil de mise à la terre d'équipement sur l'appareil.

Entretien

• Débranchez l'appareil de la prise de courant avant de procéder au nettoyage ou à l'entretien.
• Lors du débranchement de l'appareil, tirez sur la fiche plutôt que sur le cordon d'alimentation ou la jonction du cordon pour éviter de l'endommager.
• Ne réparez ou ne remplacez aucune des pièces de l'appareil et n'effectuez aucun entretien qui n'est pas recommandé expressément dans ce guide. Nous recommandons de communiquer avec un technicien de service formé et supporté par Fisher & Paykel ou le service à la clientèle.
• Veillez à ce que le plancher autour de votre appareil soit propre et sec pour réduire les risques de chute.
• Évitez l'accumulation de matières combustibles telles que la mousse, le papier, les chiffons et les produits chimiques autour de l'appareil et sous celui-ci.

Wi-Fi

• Ne changez ou modifiez d'aucune façon le dispositif de communication sans fil. Les changements ou les modifications non expressément approuvés par Fisher & Paykel peuvent entraîner l'annulation de votre droit d'utiliser cet équipement.
• L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

• L'appareil ne doit pas produire de brouillage.

- L'appareil doit accepter tout brouillage radioélectrique, même si le brouillage est susceptible d'en compromettre le fonctionnement.

• MISE EN GARDE : Le module Wi-Fi intégré de cet appareil doit fonctionner uniquement avec les canaux 1 à 11, conformément aux réglementations de la FCC.
• Cet appareil est conforme à la partie 15 des réglementations de la FCC. L'exploitation est autorisée aux deux conditions suivantes :

• L'appareil ne doit pas produire de brouillage nuisible, et

- l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

• Assurez-vous que l'installateur a pris le temps de remplir la 'Liste de vérification finale' dans les Instructions d'installation.
• Lisez ce guide en portant une attention particulière à la section 'Consignes de sécurité et mises en garde'.
• Retirez tous les matériaux d'emballage internes et externes afin de les mettre au rebut de manière responsable. Recyclez les articles qui s'y prêtent.

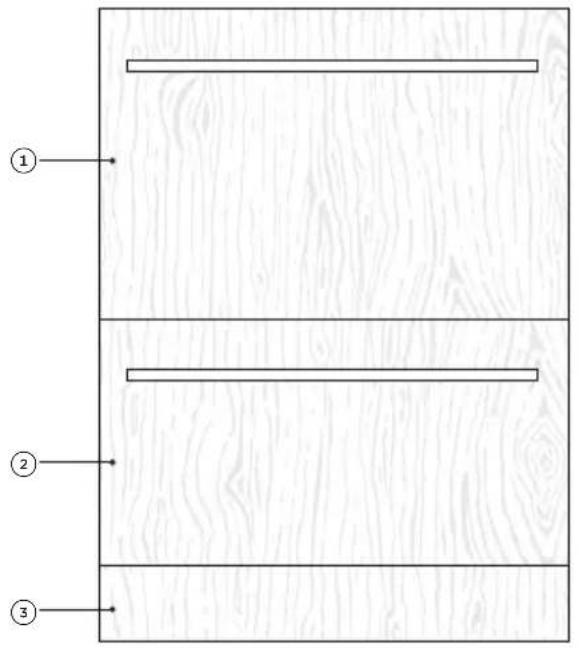

Caractéristiques du lave-vaisselle DishDrawer™

① Cuve supérieure
② Cuve inférieure
③ Plinthe

Modèle double illustré

Présentation du panneau de commande

Le panneau de commande est situé à l'intérieur du tiroir. L'ouverture du tiroir mettra en marche automatiquement le lave-vaisselle DishDrawer™.

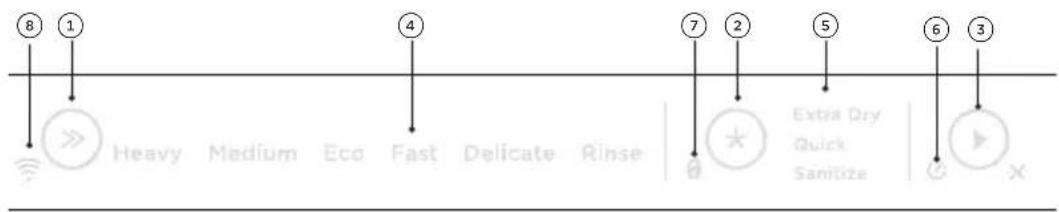

Fonctions du panneau de commande

① Sélecteur de programme de lavage
② Sélecteur d'option de modification de lavage
③ Démarrage
④ Voyants de programme de lavage

⑤ Voyants d'option de modification de lavage
⑥ Voyant de mise en marche différée
⑦ Voyant de verrou
⑧ Voyant Wi-Fi

Vaisselle

L'action combinée des températures élevées et du détergent pour lave-vaisselle peut endommager certains articles. Reportez-vous aux instructions du fabricant ou lavez-les à la main en cas de doute.

Coutellerie et argenterie

Vous devez rincer la coutellerie et l'argenterie immédiatement après chaque utilisation pour prévenir le ternissement; le cycle RINSE (RINÇAGE) est recommandé. Les articles en argent ne doivent pas entrer en contact avec l'acier inoxydable; le fait de mélanger ces articles peut causer un ternissement. Retirez la coutellerie en argent du lave-vaisselle DishDrawer™ et séchez-la à la main immédiatement.

Aluminium

Le détergent peut ternir l'aluminium. Le degré de ternissement dépend de la qualité du détergent ou de l'aluminium.

Autres métaux

Les articles en fer et en fonte peuvent rouiller et tacher d'autres articles. Le cuivre, l'étain et le laiton ont aussi tendance à causer des taches.

Vaisselle en bois

La vaisselle en bois est normalement sensible à l'eau et la chaleur. Le fait de la laver régulièrement dans le lave-vaisselle DishDrawer™ peut finir par l'endommager avec le temps.

Verrerie

La plupart des articles en verre peuvent être lavés au lave-vaisselle. Le cristal et les articles anciens ou en verre très fin peuvent toutefois se détériorer et développer un aspect opaque.

Plastiques

Certains plastiques peuvent changer de forme ou de couleur dans l'eau chaude. Reportez-vous au guide du fabricant. Vous devez appliquer un poids sur les articles en plastique lavables au lave-vaisselle pour éviter qu'ils ne puissent se renverser, se remplir d'eau ou tomber au travers de la grille de la base pendant le lavage.

Articles décorés

La plupart des articles en porcelaine modernes peuvent être lavés au lave-vaisselle. Les articles anciens, les articles dont le motif est peint sur le glacis, les articles ornés d'or ou les articles en porcelaine peints à la main peuvent être plus sensibles au lavage dans le lave-vaisselle.

Articles collés

Le lavage dans le lave-vaisselle peut adoucir ou dissoudre certains produits adhésifs.

Dureté de l'eau

L'eau dure est une eau à concentration élevée en minéraux tels que le calcium et le magnésium. Cette eau peut nuire aux performances de votre lave-vaisselle DishDrawer™ et endommager les pièces après un certain temps. La verrerie lavée avec de l'eau dure devient opaque et les assiettes deviennent tachées ou couvertes d'une pellicule blanche avec le temps. La dureté de l'eau varie en fonction de l'emplacement géographique.

Si vous habitez dans une région où l'eau est dure et que votre lave-vaisselle DishDrawer™ n'est pas muni d'un adoucisseur d'eau intégré, nous vous recommandons d'installer un adoucisseur d'eau sur l'alimentation en eau de votre maison.

Si l'eau de votre maison est dure

• Reportez-vous à ‘Quantités recommandées de détergent en poudre’ et ‘Adoucisseur d’eau’.
• Utilisez un produit de rinçage. Nous vous recommandons d'augmenter le réglage du produit de rinçage à 5 afin d'améliorer le rendement de l'appareil. Reportez-vous à 'Préférences' pour plus de détails.

Utilisez un détartrant/nettoyant pour lave-vaisselle régulièrement ou lorsque vous remarquez une accumulation de dépôts calcaires dans votre lave-vaisselle DishDrawer™.

Si l'eau de votre maison est douce ou adoucie

- Évitez d'utiliser trop de détergent.

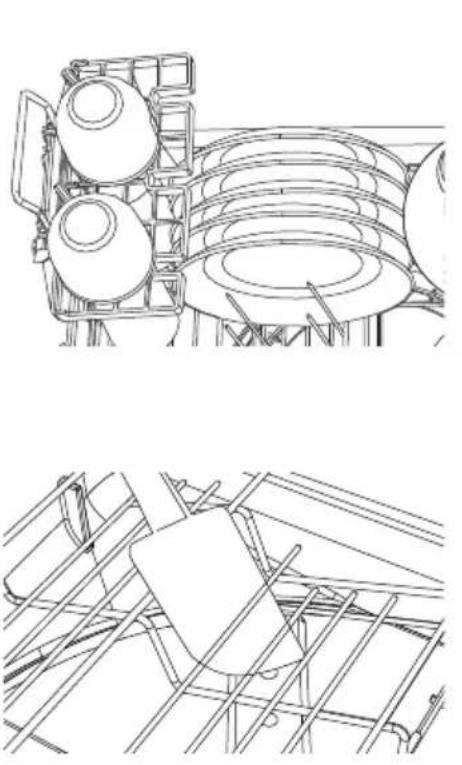

Grattez les restes de nourriture de la vaisselle avant de la charger avec soin dans le tiroir. Lors du chargement de votre tiroir, assurez-vous de placer les articles de façon à ce que l'eau du bras gicleur rotatif puisse atteindre toutes les zones. Sinon, l'efficacité du lavage sera réduite.

À vous assurer

• Les bras gicleurs peuvent tourner librement.
• Les verres et les autres articles fragiles sont stables.
• Toutes les ouvertures des plats sont orientées vers le bas.
• Les assiettes sont espacées uniformément.
• Tous les objets tranchants sont placés de manière sécuritaire pour éviter les risques de blessures ou de dommages au produit.

À éviter

• De surcharger l'appareil.
- Tout dépassement sous les grilles et le panier qui pourrait empêcher la rotation du bras gicleur.
- Tout dépassement dans le haut du tiroir.*
- Tout obstacle empêchant l'eau d'atteindre les articles placés sur les grilles pour tasses rabattables.

Votre lave-vaisselle DishDrawer™ propose divers programmes de lavage pour répondre à tous vos besoins. Le fait de sélectionner le cycle le mieux adapté à chaque chargement vous aidera à assurer des lavages de la meilleure qualité.

Le programme Eco est le plus efficace en termes de consommation d'énergie et d'eau combinée. Le chargement du lave-vaisselle à pleine capacité contribue à économiser l'eau et l'énergie. Le prérinçage des articles de vaisselle n'est pas recommandé, car il augmente la consommation d'eau et d'énergie. Le lavage de la vaisselle avec un lave-vaisselle domestique consomme normalement moins d'énergie et d'eau que le lavage à la main, lorsqu'il est utilisé conformément aux instructions du fabricant.

PROGRAMME DE LAVAGE	DESCRIPTION
HEAVY (INTENSIF)	Casseroles, poêles et assiettes très sales
MEDIUM (MOYEN)	Vaiselle plutôt sale ou restes d'aliments ayant séché pendant la nuit
ECO	Vaiselle normalement sale pour une utilisation d'eau et d'énergie optimale
FAST (RAPIDE)	Vaiselle légèrement sale
DELICATE (DÉLICAT)	Pour la vaisselle et les articles en verre légèrement sales et sensibles à la chaleur
RINSE (RINÇAGE)	Prévient les odeurs et le séchage de restes d'aliments sur la vaisselle

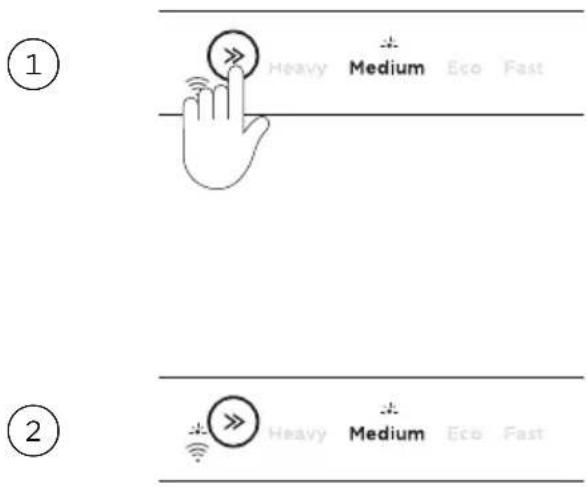

Réglage d'un programme de lavage

Assurez-vous que le lave-vaisselle DishDrawer™ est en marche et que le détergent a été ajouté.

Appuyez sur » pour faire défiler les programmes de lavage disponibles. Le programme de lavage sélectionné s'allumera sur l'afficheur.

Appuyez sur ▶ pour démarrer le lavage et fermez la porte dans un délai de 4 secondes.

Mise en pause d'un lavage

Cognez deux fois sur la porte.

Attendez les trois signaux sonores courts et le signal sonore long avant d'ouvrir le tiroir. Le fait d'ouvrir le tiroir de force au milieu du cycle peut causer des dommages ou des blessures.

Si le tiroir n'est pas redémarré dans les 7 minutes, il émettra des signaux sonores de façon intermittente jusqu'à ce qu'il soit redémarré.

Reprise d'un lavage

Pour reprendre le programme, appuyez sur► et fermez le tiroir.

Annulation d'un lavage

Maintenez la touche ▶ enfoncée.

S'il y a de l'eau dans le tiroir, celui-ci se videra avant l'arrêt du lave-vaisselle DishDrawer™.

Après le réglage du programme de lavage, vous pouvez sélectionner l'une des options supplémentaires suivantes. Une seule option de modification peut être réglée à la fois.

EXTRA DRY (EXTRA SEC)

Augmente la température du rinçage final et la durée de la phase de séchage.

QUICK (RAPIDE)

Utilise une plus grande quantité d'eau et d'énergie afin de permettre un temps de lavage plus rapide.

SANITIZE (DÉSINFECTION)

Augmente la température de l'eau pendant la phase de rinçage afin de désinfecter les articles.

PROGRAMME DE LAVAGE	OPTION DE MODIFICATION DISPONIBLE
Heavy (Intensif) Extra Dry (Extra sec), Quick (Rapide), Sanitize (Désinfection)
Medium (Moyen) Extra Dry (Extra sec), Quick (Rapide), Sanitize (Désinfection)
Eco n.d.
Fast (Rapide) Extra Dry (Extra sec)
Delicate (Délicat) Extra Dry (Extra sec), Quick (Rapide)
Rinse (Rinçage) n.d.

Réglage d'une option de modification de lavage

①

Assurez-vous que le lave-vaisselle DishDrawer™ est en marche, que le détergent a été ajouté et qu'un programme de lavage a été sélectionné.

②

Appuyez sur *pour faire défiler les options de modification de lavage. Le voyant de l'option de modification de lavage sélectionnée s'allumera sur l'afficheur.

Appuyez sur ▶ pour démarrer le lavage et fermez le tiroir dans un délai de 4 secondes.

Utilisation de l'option SANITIZE (DÉSINFECTION)

L'option SANITIZE (DÉSINFECTION) permet au programme de lavage de répondre aux conditions requises par la Section 6, NSF 184 pour effectuer la désinfection. Pendant l'utilisation de SANITIZE (DÉSINFECTION), le programme de lavage est contrôlé afin d'assurer la conformité à ces conditions.

Seuls les programmes utilisant l'option de modification de lavage SANITIZE (DÉSINFECTION) sont certifiés pour répondre aux conditions requises par la Section 6, NSF 184. Les autres programmes de lavage pourraient ne pas atteindre les températures requises pour effectuer la désinfection. Consultez le tableau à la page précédente pour connaître les programmes de lavage avec option de désinfection.

Pour effectuer la désinfection, la température de l'eau doit atteindre 70 °C. Assurez-vous que tous les articles sont lavables au lave-vaisselle avant d'utiliser l'option de désinfection.

Si le lavage est interrompu ou l'alimentation en eau est fermée pendant le programme, les conditions de chauffage requises pour la désinfection pourraient ne pas être respectées. Vous pourriez avoir à exécuter de nouveau le programme.

Si la désinfection s'est effectuée correctement

Le lavage se terminera normalement.

Si la désinfection ne s'est pas effectuée correctement

Une alerte est émise et le voyant SANITIZE (DÉSINFECTION) clignote lorsque le tiroir est ouvert.

① Vérifiez si l'alimentation en eau a été fermée ou le programme de lavage interrompu.
② Maintenez la touche▶ enfoncée une fois pour arrêter les bips, puis de nouveau pour effacer le code d'erreur.
③ Réglez l'optionSANITIZE (DÉSINFECTION) et exécutez le cycle de nouveau.

Pour plus d'informations, reportez-vous à 'Codes d'erreur'.

DELAY START (MISE EN MARCHE DIFFÉRÉE) permet de retarder le démarrage du programme de lavage de 1 à 12 heures. L'afficheur indiquera le nombre d'heures restantes avant le démarrage du programme de lavage.

Maintenez la touche ▶ enfoncée pour régler la durée de mise en marche différée. Chaque signal sonore indique un délai de 1 h.

s'allumera et un signal sonore sera émis pour indiquer chaque heure de délai.

Fermez le tiroir. Le lavage démarrera lorsque le délai sera écoulé.

Si le tiroir n'est pas fermé dans un délai de quatre secondes suivant le réglage de la fonction DELAY START (MISE EN MARCHE DIFFÉRÉE), ou si le tiroir est ouvert après le réglage de DELAY START (MISE EN MARCHE DIFFÉRÉE), la fonction DELAY START (MISE EN MARCHE DIFFÉRÉE) sera interrompue après la fermeture du tiroir. Appuyez sur► et fermez le tiroir pour reprendre l'utilisation.

Si vous dépassez 12 heures, le lave-vaisselle DishDrawer™ quittera le mode DELAY START (MISE EN MARCHE DIFFÉRÉE).

Annulation de la mise en marche différée

Ouvrez le tiroir, puis maintenez la touche ► enfoncée jusqu'à ce que √soit atténué.

Verrou des touches

KEYLOCK (VERROU DES TOUCHES) désactive toutes les touches du panneau de commande et de la porte du tiroir sélectionné.

Maintenez la touche ✝ enfoncée jusqu'à ce qu'un signal sonore soit émis et que 📄s'allume.

Verrou pour enfants

CHILDLOCK (VERROU POUR ENFANTS) désactive toutes les touches du panneau de commande et de la porte et verrouille le tiroir sélectionné en position fermée.

Maintenez la touche ✱ enfoncée jusqu'à ce que deux signaux sonores soient émis et que Ⓗs'allume.

Annulation du verrou des touches ou du verrou pour enfants

Si le tiroir est ouvert

Maintenez la touche ★ enfoncée jusqu'à ce que Ⓞ soit atténué.

Si le tiroir est fermé

Cognez trois fois sur le tiroir.

MISE EN GARDE : Les détergents pour lave-vaisselle sont très alcalins. Il peut être extrêmement dangereux de les avaler. Évitez tout contact avec la peau et les yeux et éloignez les enfants et les personnes à capacités réduites du lave-vaisselle lorsqu'il est ouvert. Veillez à ce que le distributeur de détergent en poudre soit vide après chaque lavage.

Le détergent peut causer de la décoloration sur les poignées en aluminium. Nettoyez immédiatement en cas de déversement.

Détergents inadéquats

Ces types de détergents inadéquats peuvent endommager votre lave-vaisselle DishDrawer™ et entraîner des réparations qui ne sont pas couvertes par la garantie :

• Détergents liquides
• Détergents à lessive

• Liquides utilisés pour laver la vaisselle à la main

• Savons

• Désinfectants

Utilisation de détergent en poudre

Utilisez les repères pour mesurer les quantités adéquates. Ne placez pas de pastilles ou sachets dans le distributeur. Reportez-vous au tableau 'Quantités recommandées de détergent en poudre' suivant et aux instructions du fabricant du détergent. Aucun détergent n'est requis pour le programme RINSE (RINÇAGE).

Appuyez sur le loquet pour ouvrir le distributeur. Assurez-vous que le distributeur soit vide et sec.

Ajoutez le détergent et fermez le distributeur jusqu'à ce qu'il s'enclenche.

Le détergent sera automatiquement distribué dans le tiroir pendant le programme de lavage.

Lors du lavage d'une vaisselle très sale en utilisant une eau dure, une plus grande quantité de détergent pourrait être requise. Reportez-vous à 'Quantités recommandées de détergent en poudre'.

Utilisation de pastilles solides ou sachets

L'utilisation de pastilles pourrait améliorer le rendement de l'appareil dans les régions où l'eau est dure. Suivez les instructions du fabricant. Certaines pastilles ou certains sachets peuvent ne pas convenir à tous les programmes de lavage.

Dans le panier à ustensiles

Placez la pastille ou le sachet dans le panier à ustensiles, en vous assurant qu'il ne soit jamais en contact direct avec la vaisselle ou la coutellerie.

Sur le plateau à pastille

Placez la pastille ou le sachet sur le plateau à pastille dans le panier à ustensiles, en vous assurant qu'il ne soit jamais en contact direct avec la vaisselle ou la coutellerie.

Directement dans la cuve

Placez la pastille ou le sachet entre les grilles sur le côté, comme illustré.

Ne les placez pas sur la base du tiroir, car ils pourraient entraver la rotation du bras gicleur et affecter les performances de lavage.

Quantités recommandées de détergent en poudre

La quantité de détergent recommandée dépend de la dureté de l'eau et du niveau de saleté de votre vaisselle. Utilisez le tableau ci-dessous pour déterminer la quantité de détergent en poudre optimale en fonction de la dureté de l'eau et du niveau de saleté. Reportez-vous aux descriptions de 'Programme de lavage' pour sélectionner un programme adapté au niveau de saleté.

DURETÉ DE L'EAU	NIVEAU DE SALETÉ	QUANTITÉ DE DÉTERGENT PAR TIROIR		PASTILLE
DOUCE <100PPM	LIGHT (LÉGER)	10g 1/3		Non recommandée
	MEDIUM (MOYEN)	20g 2/3 OK
	HEAVY (INTENSIF)	30g Plein OK
MODÉRÉE 100-250PPM	LIGHT (LÉGER)	20g 2/3		Non recommandée
	MEDIUM (MOYEN)	20g 2/3 OK
	HEAVY (INTENSIF)	30g Plein OK
DURE >250PPM	LIGHT (LÉGER)	30g Plein OK
	MEDIUM (MOYEN)	30g Plein OK
	HEAVY (INTENSIF)	>30g	Remplir les distributeurs principal et secondaire	OK

Les produits de rinçage confèrent un fini sans trace aux verres et à la vaisselle, en plus de prévenir le ternissement du métal. Nous vous recommandons d'utiliser régulièrement un produit de rinçage liquide pour des résultats de séchage optimaux.

Pendant la distribution, un son pulsé peut être audible; cela est normal.

Le distributeur de produit de rinçage est situé à l'intérieur du tiroir, sous le distributeur de détergent. Il peut contenir environ 1,7 oz liq. (50 ml) de produit de rinçage.

Quantité de produit de rinçage à utiliser

Il peut être nécessaire de régler la quantité de produit de rinçage distribué dans chaque lavage en fonction des conditions de votre eau. Reportez-vous à 'Préférences' et 'Adoucisseur d'eau' pour les instructions.

À quel moment remplir le distributeur de produit de rinçage

• Remplissez le distributeur de produit de rinçage lorsque le voyant s'allume ou clignote en rouge vif.
• Lorsque le voyant s'allume ou clignote faiblement ou qu'il demeure éteint, vous n'avez pas besoin de remplir le distributeur - la quantité de produit de rinçage est alors suffisante pour effectuer le lavage.

Lors de l'utilisation de produits de rinçage pâles, le voyant pourrait ne pas s'atténuer aussi nettement que lors de l'utilisation de produits de rinçage plus foncés.

Comment remplir le distributeur de produit de rinçage

①

Tournez le bouchon dans le sens contraire des aiguilles d'une montre et retirez-le.

②

Versez le produit de rinçage dans l'ouverture, en veillant à ne pas en renverser dans le tiroir ou sur les poignées en aluminium.

Vous devez essuyer les déversements immédiatement, car un déversement de produit de rinçage produira une quantité excessive de mousse et pourrait entraîner des dommages nécessitant des réparations qui ne sont pas couvertes par la garantie. Cela pourrait également décolorer l'aluminium.

③

Réinstallez le bouchon, en tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien fixé.

Assurez-vous de fermer le bouchon de manière hermétique, avec la poignée dans une position verticale.

Le réservoir de sel doit toujours être rempli avec du sel en granules conçu pour les systèmes d'adoucissement de lave-vaisselle. Nous ne recommandons pas l'utilisation de sels alimentaires tels que le sel blanc, le sel gemme et les pastilles de sel, car ils peuvent contenir des impuretés qui endommageront l'adoucisseur d'eau. N'ajoutez pas de détergent ou de produit de rinçage dans le réservoir de sel. Cela causerait des dommages.

Le réservoir de sel est situé à l'intérieur du tiroir, près du distributeur de détergent. Il peut contenir environ 0,8 lb (350 g) de sel (la capacité réelle varie en fonction de la marque et la taille de grain du sel utilisé).

Modèles doubles : chaque tiroir est muni d'un réservoir de sel distinct.

Recommandations en fonction de la dureté de l'eau

• Utilisez le tableau ci-dessous pour déterminer le réglage de dureté de l'eau optimal. Votre service d'aqueduc local peut vous aider.
• Si un adoucisseur d'eau est installé dans votre maison, utilisez le réglage recommandé pour une eau dont la dureté est inférieure à 100 ppm/6 gpg, quelle que soit la dureté de l'eau dans votre région.
• Lorsque la dureté de l'eau est supérieure à 625 ppm/36 gpg, le rendement du lave-vaisselle DishDrawer™ diminue avec le temps. La fonction du produit de rinçage devrait être réglée à 5.

RÉGLAGE	ÉCHELLES DE DURETÉ DE L'EAU
	PPM GPG °DH °FH °E / °CLARK MMOL/L
0 0 - 100 0 - 6 0 - 5,6 0 - 10 0 - 7 0 - 0,1
1	100 - 250	6 - 14	5,6 - 14	10 - 25	7 - 17,5	0,1 - 2,5
2	250 - 350	14 - 20	14 - 19,6	25 - 35	17,5 - 24,5	2,5 - 3,5
3	350 - 450	20 - 26	19,6 - 25,2	35 - 45	24,5 - 31,5	3,5 - 4,5
4	450 - 550	26 - 32	25,2 - 30,8	45 - 55	31,5 - 38,5	4,5 - 5,5
5	550 - 625	32 - 36	30,8 - 35	55 - 62	38,5 - 43,8	5,5 - 6,2

Utilisation du réservoir de sel

Vous pouvez entendre certains bruits pendant le fonctionnement de l'adoucisseur d'eau; cela est normal.

Tournez le capuchon dans le sens contraire des aiguilles d'une montre et retirez-le.

Placez le sel dans le contenant de sel et versez-le avec soin dans le réservoir.

Lors du remplissage du réservoir de sel, vous pouvez remarquer la présence d'eau provenant du débordement de l'adoucisseur d'eau. Cela est normal.

Réinstallez le capuchon, en tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien fixé.

Si vous ne lavez pas votre vaisselle immédiatement après avoir rempli le réservoir de sel, nous recommandons d'exécuter un cycle RINSE (RINÇAGE) pour éliminer l'eau salée ou les granules présentes dans le lave-vaisselle.

À quel moment remplir le réservoir de sel

Si le voyant de sel est rouge, le réservoir de sel doit être rempli. Si le voyant de sel est noir, il y a suffisamment de sel dans le réservoir.

PRÉFÉRENCES

Vous pouvez régler n'importe quel réglage des options suivantes avant le démarrage d'un cycle de lavage.

Wi-Fi

Permet à votre lave-vaisselle DishDrawer™ de se connecter à votre réseau domestique.

Reportez-vous à 'Connexion Wi-Fi et mode de commande à distance' pour plus de détails.

Produit de rinçage

Permet de contrôler la quantité de produit de rinçage distribué. Reportez-vous à 'Produit de rinçage' pour plus de détails.

Adoucisseur d'eau\*

Reportez-vous à 'Adoucisseur d'eau' pour plus de détails.

Mise en marche automatique\*\*

Votre lave-vaisselle DishDrawer™ est réglé pour se mettre en marche automatiquement pendant 30 secondes après l'ouverture d'un tiroir. Cette fonction peut être désactivée.

Verrouillage automatique

Permet au tiroir de se verrouiller automatiquement 30 secondes après sa fermeture.

Tonalités

Permet d'ajuster les réglages de tonalités. Lors du réglage à OFF (DÉSACTIVÉ), toutes les tonalités sont désactivées, à l'exception des alertes de défaillance.

Affichages des réglages

OPTION AFFICHEUR RÉGLAGES

Wi-Fi	Extra DryQuickSanitize	Déconnecté	Connecté
Produit de rinçage	Extra DryQuickSanitize	Désactivé Max : 5				Heavy	Medium	Eco	Fast	Delicate
Adoucisseur d'eau*	Extra DryQuickSanitize	Désactivé Max : 5				Heavy	Medium	Eco	Fast	Delicate
Mise en marche automatique**	Extra DryQuickSanitize	Activé Désactivé				Heavy	Medium	Eco	Fast	Delicate
Verrouillage automatique	Extra DryQuickSanitize	Activé Désactivé				Heavy	Medium	Eco	Fast	Delicate
Tonalités Activé Désactivé Sanitize		Heavy Medium Eco Fast Delicate				Heavy Medium Eco Fast Delicate

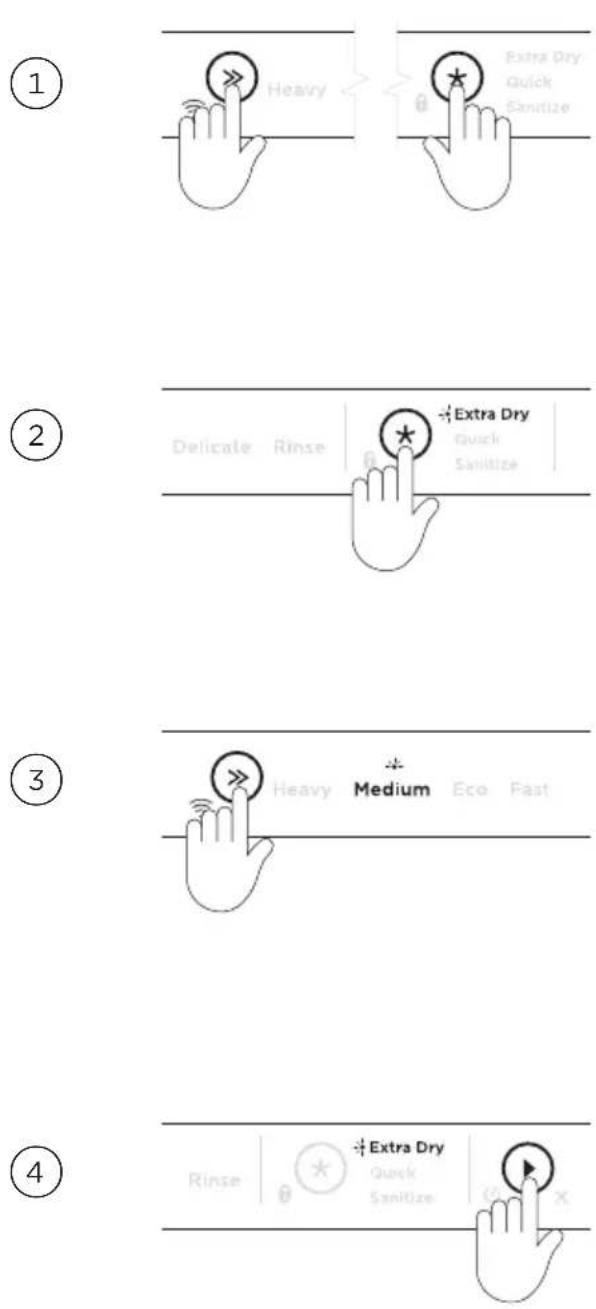

Modification des réglages

Assurez-vous qu'aucun lavage n'est en cours, puis ouvrez le tiroir.

Maintenez les touches » et *enfoncées simultanément pendant quatre secondes.

Appuyez sur ✠ pour faire défiler les options disponibles.

Appuyez sur » pour modifier le réglage d'une option. Les voyants de programme de lavage indiquent le réglage sélectionné.

Appuyez sur ▶ pour enregistrer le nouveau réglage et quitter le menu de préférences. Si vous souhaitez quitter le menu à un moment quelconque, maintenez la touche ▶ enfoncée pour annuler.

Vous pouvez utiliser l'un ou l'autre des tiroirs pour modifier les réglages. La modification des réglages d'un tiroir change vos préférences pour les deux tiroirs.

Votre appareil peut être connecté à votre réseau sans fil domestique et contrôlé à distance à l'aide de l'appli.

Démarrage

• Assurez-vous que votre réseau Wi-Fi domestique est activé.
- Des instructions étape par étape s'afficheront sur l'appareil et l'appareil mobile.
- La connexion de votre appareil pourrait prendre jusqu'à 10 minutes.
- Pour davantage d'instructions et d'informations de dépannage, veuillez vous reporter à l'appli.

Sur votre appareil mobile :

① Téléchargez l'appli sur la page www.fisherpaykel.com/connect
② Enregistrez-vous et créez un compte.
③ Ajoutez votre appareil et configurez la connexion Wi-Fi.

Connexion à votre réseau Wi-Fi domestique

①

Assurez-vous qu'aucun lavage n'est en cours, puis ouvrez le tiroir. Maintenez les touches » et *enfoncées simultanément pendant quatre secondes.

②

Maintenez la touche » enfoncée pour établir la connexion au réseau Wi-Fi.

Lorsque 📋 clignote, suivez les instructions dans l'appli pour terminer la configuration.

3

Une fois la fonction Wi-Fi connectée, appuyez sur pour enregistrer le réglage et quitter le menu. Si vous souhaitez quitter le menu à un moment quelconque, maintenez la touche enfoncée pour annuler.

Activation du mode de commande à distance

Une fois votre lave-vaisselle DishDrawer™ connecté à votre réseau Wi-Fi, maintenez la touche » enfoncée pendant 4 secondes.

Pendant que 📋 clignote, fermez le tiroir pour activer REMOTE MODE (MODE DE COMMANDE À DISTANCE).

Si le tiroir n'est pas fermé dans un délai de 4 secondes pendant que 📞 clignote, REMOTE MODE (MODE DE COMMANDE À DISTANCE) n'est pas activé.

Désactivation du mode de commande à distance

REMOTE MODE (MODE DE COMMANDE À DISTANCE) est automatiquement désactivé après 72 heures ou en cas de défaillance. L'ouverture du tiroir désactive également REMOTE MODE (MODE DE COMMANDE À DISTANCE)

Panier à ustensiles

Pour réduire le risque de blessure, il est recommandé de placer les couteaux et ustensiles tranchants avec le manche vers le haut. Mélangez les cuillères, les couteaux et les fourchettes dans chaque section pour empêcher les ustensiles de s'emmêler et laisser l'eau circuler librement. Empêchez l'acier inoxydable d'entrer en contact avec la coutellerie en argent pour éviter tout ternissement.

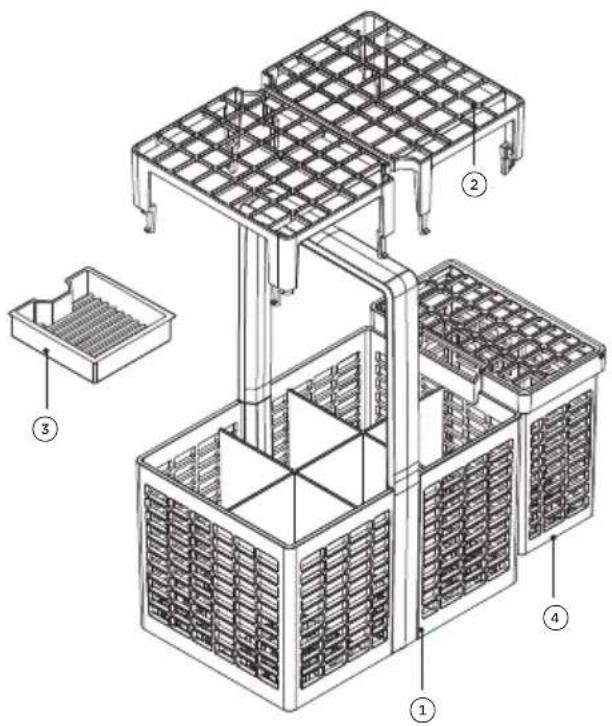

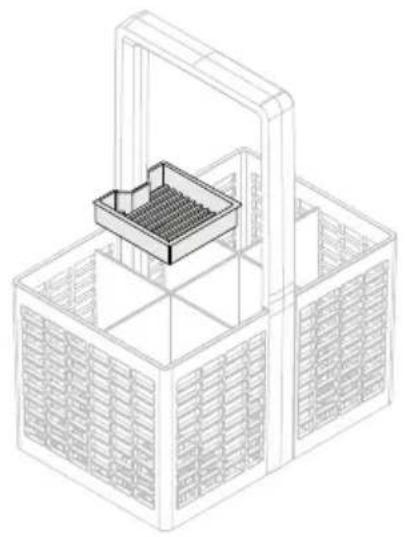

Fonctions et accessoires du panier à ustensiles

① Panier à ustensiles
② Grillage anti-emmêlement amovible
③ Plateau à pastille amovible
④ Compartiment amovible pour petits articles

Accessoires du panier à ustensiles

Utilisez le grillage anti-emmêlement pour séparer les ustensiles et éviter qu'ils s'emmêlent. Le grillage se fixe sur le dessus du panier à ustensiles.

Plateau à pastille amovible

Si vous utilisez des pastilles ou sachets de gel pour lave-vaisselle, placez-les dans le plateau à pastille amovible. Assurez-vous que les pastilles ne soient jamais en contact direct avec la vaisselle ou la coutellerie.

Consultez 'Détergent' pour plus d'informations.

Compartiment amovible pour petits articles

Il est préférable de placer les petits articles tels que les tétines de biberon dans le compartiment pour petits articles afin qu'ils ne puissent pas se déplacer pendant le lavage. Le compartiment peut être fixé sur le côté du panier à ustensiles ou dans celui-ci, ou être placé à un autre endroit dans le tiroir.

Si vous placez le compartiment à un autre endroit dans le tiroir, assurez-vous que l'eau provenant du bras gicleur puisse toujours atteindre les articles à l'intérieur et autour du compartiment. Si vous l'utilisez à plat, assurez-vous de placer le côté en plastique solide vers le haut.

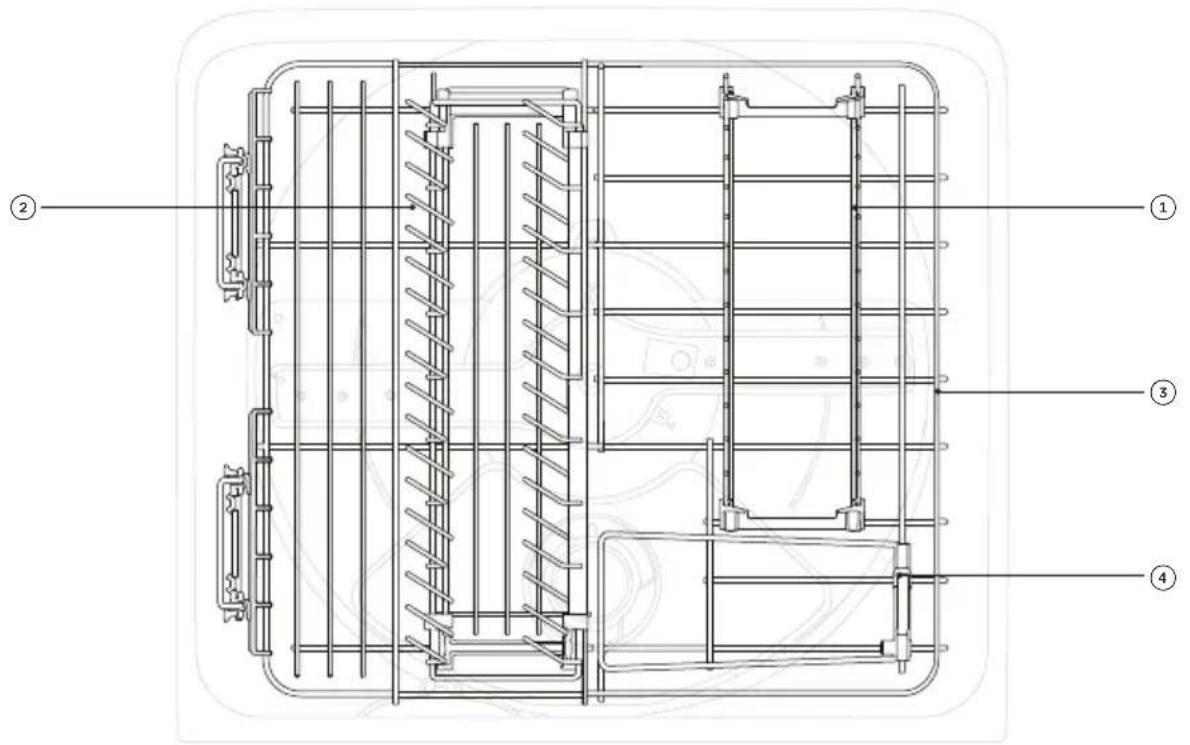

Caractéristiques de la grille

① Grille avec dents repliables

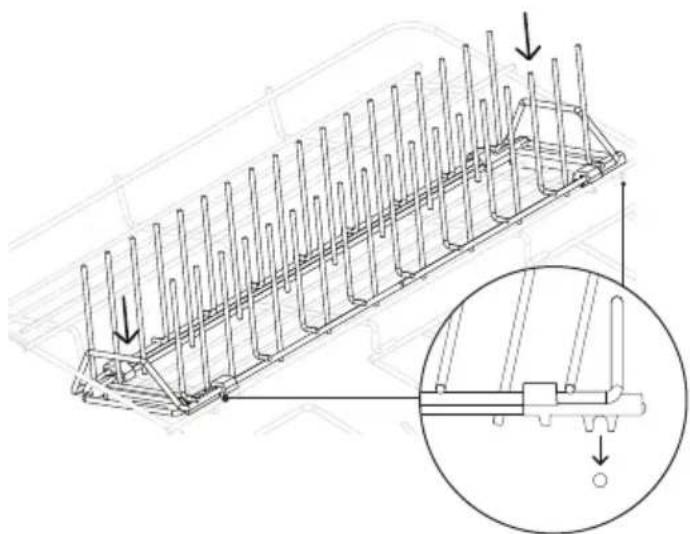

② Grille avec dents ajustables
③ Grille de la base

④ Volet

Non illustrés : grilles pour tasses rabattables, clip de fixation pour couteau, supports à verres

Grilles pour tasses rabattables

Chaque grille pour tasses est réglable en hauteur et peut être relevée indépendamment pour libérer de l'espace dans le tiroir.

Pour régler la hauteur

① Relevez la grille pour la déverrouiller.
② Glissez la grille vers le haut ou le bas pour la régler à la hauteur souhaitée.
③ Repliez la grille pour la verrouiller en position.

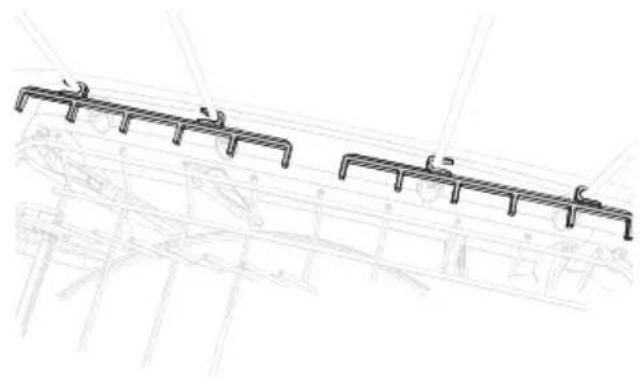

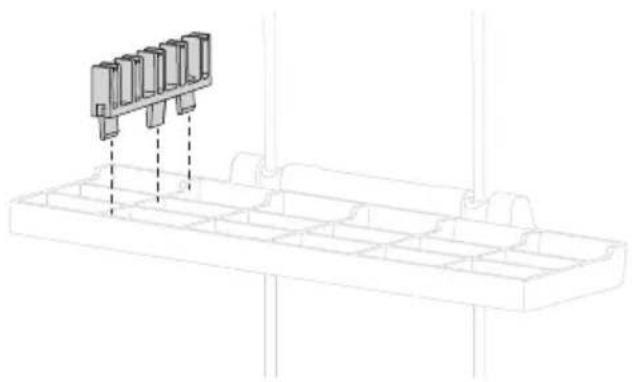

Clip de fixation pour couteau Supports à vèrres

Ce clip se fixe sur les grilles ajustables pour maintenir les couteaux et autres ustensiles en place pendant le lavage.

Veillez à toujours placer les lames des couteaux vers le bas.

Ces supports amovibles permettent d'accroître la stabilité, lorsque nécessaire.

Grille avec dents repliables

Vous pouvez retirer les dents repliables au besoin, mais il est recommandé de replier les dents vers le bas plutôt que de retirer la grille s'il est nécessaire de libérer de l'espace.

① Repliez les dents les unes vers les autres.
② Détachez la grille à chaque extrémité en tirant fermement vers vous.

Pour réinstaller

① Alignez les clips avec la grille de la base.
② Poussez fermement pour enclencher la grille en place.

Grille avec dents ajustables

Cette grille est conçue pour permettre l'insertion de saladiers profonds ou de petites assiettes en ajustant l'espacement des dents.

Pour ajuster l'espacement

Glissez les dents vers l'arrière ou l'avant en appuyant ou tirant sur la poignée à l'avant.

Pour retirer

Saisissez les poignées à l'avant et l'arrière, puis tirez la grille vers le haut pour la dégrafer.

Pour réinstaller

Alignez les clips avant et arrière avec la grille de la base et enclenchez la grille en place.

Déconnectez le lave-vaisselle DishDrawer™ de l'alimentation électrique et laissez-le refroidir avant de procéder à tout nettoyage ou entretien.

Caractéristiques de la cuve

① Filtre de vidange
② Plaque de filtration
③ Bras gicleur

Nettoyage des surfaces

Essuyez avec un chiffon humide, puis séchez à l'aide d'un chiffon non pelucheux.

Nous ne recommandons pas d'utiliser les produits de nettoyage suivants, car ils pourraient endommager les surfaces :

• Tampons à récurer en plastique ou en acier inoxydable
- Nettoyants domestiques abrasifs et solvants
• Nettoyants acides ou alcalins

• Savons à mains liquides ou savon
- Produits nettoyants ou à polir pour acier inoxydable
• Désinfectants ou détergents à lessive

Nettoyage du filtre de vidange, du bras gicleur et de la plaque de filtration

Nous vous recommandons de retirer le filtre de vidange et la plaque de filtration de chaque tiroir afin de les nettoyer une fois par mois ou lorsque vous remarquez la présence de particules de nourriture. Le bras gicleur devrait nécessiter un nettoyage moins fréquent dans le cadre d'une utilisation normale. Vous pouvez secouer ces pièces pour enlever tout corps étranger, puis les laver dans de l'eau chaude, les rincer avec de l'eau propre et les sécher avec un chiffon humide.

Le lave-vaisselle DishDrawer™ doit être utilisé avec la plaque de filtration, le filtre de vidange et le bras gicleur correctement installés. Nous vous recommandons de toujours utiliser le lave-vaisselle DishDrawer™ avec la grille avec dents repliables de droite installée.

Si vous utilisez un détartrant/nettoyant pour lave-vaisselle, démarrez un programme de lavage avec du détergent immédiatement après le nettoyage pour éviter d'endommager le lave-vaisselle DishDrawer™.

Longues périodes d'inutilisation

Si vous prévoyez de ne pas utiliser le lave-vaisselle DishDrawer™ pendant un certain temps, nous recommandons de couper l'alimentation en eau et en électricité, de nettoyer et vider l'appareil, puis de laisser les tiroirs entrouverts.

Lorsque vous utilisez votre lave-vaisselle DishDrawer™ pour la première fois après une longue absence, nous vous recommandons de verser 3 tasses d'eau dans le tiroir avant l'utilisation. Ceci aide à lubrifier les composants qui ont séché pendant votre absence.

Pour faciliter l'accès au filtre de vidange et à la plaque de filtration, vous pouvez retirer la grille de la base en la soulevant depuis l'arrière. Vous pouvez également retirer le plateau à ustensiles, soulever le volet et retirer la grille avec dents fixes. Reportez-vous à 'Caractéristiques de la grille' pour plus de détails.

Retrait et nettoyage du filtre de vidange

Faites pivoter le filtre de vidange dans le sens contraire des aiguilles d'une montre et soulevez-le pour le retirer.

Séparez le support et la grille en saisissant l'un des côtés de la grille pour tirer.

Ne tentez pas de retirer la grille en saisissant les deux côtés, car cela pourrait causer des dommages.

Nettoyez avec de l'eau chaude savonneuse, puis rincez bien.

Réinstallation du filtre de vidange

Réenclenchez la grille du filtre de vidange sur le support et faites pivoter jusqu'à ce que les flèches sur la grille et le support soient alignées.

Poussez le filtre de vidange pour le remettre en place dans la cuve et tournez dans le sens des aiguilles d'une montre jusqu'à ce que les flèches sur le filtre et la base du tiroir soient alignées.

Retrait et nettoyage de la plaque du filtre de vidange

Avec le filtre de vidange retiré, soulevez doucement la plaque du filtre de vidange vers le haut et l'extérieur. Nettoyez avec de l'eau chaude savonneuse, puis rincez bien.

Réinstallation de la plaque du filtre de vidange

Poussez la plaque du filtre de vidange pour la remettre en place sur la cuve, en vous assurant qu'il n'y ait aucune particule dans la cavité.

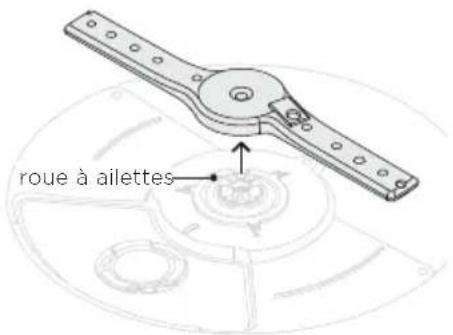

Retrait et nettoyage du bras gicleur

Soulevez le bras gicleur de la roue à ailettes. Secouez le bras gicleur pour déloger toute particule, rincez-le à l'eau courante et essuyez-le à l'aide d'un chiffon humide.

Réinstallation du bras gicleur

Placez le bras gicleur sur la roue à ailettes. Assurez-vous que le bras tourne librement lorsqu'il est réinstallé.

Préparation pour l'hiver (climats froids)

Si le lave-vaisselle DishDrawer™ est installé dans une région au climat froid où la température peut chuter sous zéro, nous recommandons de préparer l'appareil pour l'hiver.

Fermez l'alimentation en eau.

Déconnectez les tuyaux d'évacuation du conduit d'évacuation de l'évier et le tuyau d'alimentation en eau de l'orifice d'entrée d'eau.

Videz l'eau des tuyaux, du tuyau d'alimentation en eau et de l'orifice d'entrée d'eau, en utilisant un seau ou un bac pour recueillir l'eau.

Reconnectez le tuyau d'alimentation en eau à l'orifice d'entrée d'eau et les tuyaux au conduit d'évacuation de l'évier.

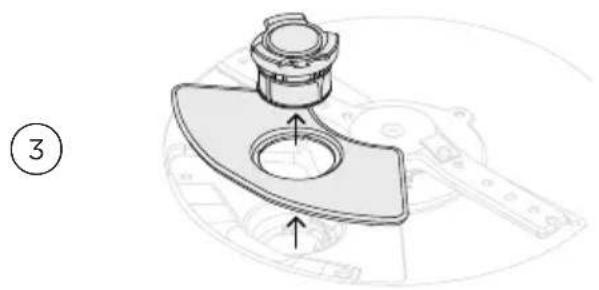

Retirez le filtre de vidange et la plaque de filtration dans le bas du tiroir. Utilisez une éponge pour enlever toute eau restante sous les pièces avant de les réinstaller.

Vaiselle sale Le programme de lavage sélectionné ne convient pas à la vaisselle chargée.	Sélectionnez le programme de lavage approprié pour la vaisselle chargée. Reportez-vous à 'Programmes de lavage'.
Le bras gicleur ne tourne pas.	Assurez-vous qu'aucun article ne bloque la trajectoire du bras gicleur. Assurez-vous que le bras gicleur est correctement installé et qu'il peut tourner librement.
Le tiroir est chargé de manière incorrecte.	Reportez-vous à 'Suggestions pour le chargement'.
La plaque de filtration ou le filtre n'est pas installé correctement.	Reportez-vous à 'Entretien'.
La plaque de filtration ou le filtre est bloqué.	Nettoyez la plaque de filtration et le filtre de vidange. Reportez-vous à 'Entretien'.
Le détergent se trouve dans le mauvais compartiment du distributeur.	Placez le détergent dans le grand compartiment. Reportez-vous à 'Détergent'.
Utilisation d'un détergent incorrect.	Reportez-vous à 'Détergent' et suivez les instructions du fabricant du détergent.
Restes de nourriture sur la vaisselle.	Délogez tous les restes de nourriture avant de charger la vaisselle.
Les ouvertures du bras gicleur sont bloquées.	Nettoyez le bras gicleur.
La rotation du bras gicleur est entravée.	Retirez tout article dépassant sous la grille et assurez-vous que le bras gicleur peut tourner librement.
Eau dure. Augmentez le réglage du produit de rinçage et la quantité de détergent utilisée. Reportez-vous à 'Dureté de l'eau'.

Eau dure Augmentez le réglage du produit de rinçage
et la quantité de détergent. Reportez-vous à 'Dureté de l'eau'.
Modèles avec adoucisseur d'eau : Augmentez le réglage de l'adoucisseur d'eau. Reportez-vous à 'Adoucisseur d'eau'.
Modèles sans adoucisseur d'eau : Si vous habitez dans une région où l'eau est très dure, consultez un plombier au sujet de l'installation d'un adoucisseur d'eau domestique.

PROBLÈME CAUSES POSSIBLES SOLUTION
Formation de mousse	Utilisation d'un détergent incorrect.	Reportez-vous à 'Détergent'.
	Restants d'œufs sur les assiettes.	Rincez les restants d'œufs avant de charger la vaisselle.
	Le réglage du produit de rinçage est trop élevé.	Réduisez le réglage du produit de rinçage.
	Le bouchon du distributeur de produit de rinçage n'est pas fermé correctement.	Assurez-vous de fermer le bouchon de manière hermétique, avec la poignée dans une position verticale. Reportez-vous à 'Produit de rinçage'.
Fuite d'eau Le tuyau d'évacuation est débranché du conduit d'évacuation.		Raccordez le tuyau d'évacuation au conduit d'évacuation.
Le fait de cogner sur la porte n'interrompt pas le cycle de lavage	Le capteur de contact pour mise en pause n'est pas installé ou réglé correctement.	Communiquez avec le service à la clientèle.
Lave-vaisselle DishDrawerTM Le lave-vaisselle est mis en pause par inadvertance	Le capteur de contact pour mise en pause reconnaît de petits coups et cognements comme des contacts.	Communiquez avec le service à la clientèle.
Le tiroir ne s'ouvre pas (aucune tonalité ou lavage en cours)	CHILDLOCK (VERROU POUR ENFANTS) est activé.	Désactivez CHILDLOCK (VERROU POUR ENFANTS). Reportez-vous à 'Verrou des touches et verrou pour enfants'.
	Le verrouillage automatique du tiroir fermé est activé.	Cognez une fois sur la porte et ouvrez le tiroir dans un délai de 30 secondes.
Panne de courant pendant un programme de lavage	Panne de courant dans votre maison ou quartier.	Attendez que le courant soit rétabli;le programme reprendra où il s'est arrêté,à la même étape du programme de lavage.
Voyants d'option de modification de lavage clignotants	Une erreur est survenue. Reportez-vous à 'Codes d'erreur'.
Bip intermittent Le lave-vaisselle DishDrawerTM est mis en pause.		Ouvrez le tiroir et appuyez sur▶, puis fermez le tiroir pour reprendre le programme de lavage.
Le lave-vaisselle DishDrawerTM ne démarre pas	Le câble d'alimentation électrique n'est pas branché.	Branchez le câble d'alimentation électrique.
	Le tiroir n'est pas fermé correctement.	Veillez à ce que le tiroir soit fermé solidement.
	La fonction KEYLOCK (VERROU DES TOUCHES) ou CHILDLOCK (VERROU POUR ENFANTS) est activée.	Désactivez KEYLOCK (VERROU DES TOUCHES) ou CHILDLOCK (VERROU POUR ENFANTS). Consultez votre Guide de démarrage rapide pour les instructions.
	Le cycle n'est pas démarré.	Appuyez sur▶.
	Trop de temps s'est écoulé entre la pression sur▶ et la fermeture du tiroir.	Ouvrez le tiroir et appuyez sur▶, puis fermez le tiroir dans un délai de 4 secondes.
	Le lave-vaisselle DishDrawerTM est en mode Démonstration.	Communiquez avec le service à la clientèle.
Bruit de ventilateur à la fin d'un programme de lavageLe lave-vaisselle produit un bruit de ventilateur lorsque vous fermez le tiroir, même si vous n'avez pas démarré un nouveau lavage	Cela est normal.Le ventilateur continue de fonctionner pour accélérer le séchage.	Le ventilateur s'arrête automatiquement après une période déterminée ou lorsque vous ouvrez le tiroir. Le ventilateur peut redémarrer lorsque vous refermez le tiroir.
	Cela est normal. Dans certains cas, le ventilateur fonctionne pendant une période déterminée alors que le tiroir est fermé à la fin d'un programme.	Aucune action n'est requise. Le ventilateur s'arrête automatiquement après la période déterminée.
Aucun détergent en poudre n'est distribué	Le distributeur de détergent était humide lors du remplissage.	Nettoyez le distributeur et veillez à ce qu'il soit sec avant d'y verser le détergent. Reportez-vous à 'Détergent'.
Le lavage semble terminé, mais le tiroir ne s'ouvre pas	Le programme de lavage est toujours en cours. Cette phase silencieuse permet d'assurer une efficacité optimale.	Aucune action n'est requise. Le programme passera à une phase produisant un niveau sonore plus élevé à la fin de cette phase silencieuse.
Petite quantité d'eau sur le rebord intérieur du tiroir après un lavage	Il est normal que de la condensation se forme à cet endroit.	Essuyez la condensation.
Présence d'eau sous le filtre	Cela est normal. Aucune action n'est requise.
Excès d'eau dans le tiroir	Un ou plusieurs tuyaux d'évacuation sont pliés.	Redressez le(s) tuyau(x) d'évacuation.
	Les filtres sont bloqués. Reportez-vous à 'Entretien'.
Présence de coulées d'eau sur la vaisselle	La quantité de produit de rinçage est insuffisante.	Remplissez le distributeur de produit de rinçage.
	Le réglage du produit de rinçage est trop bas.	Augmentez/activez le réglage du produit de rinçage.
	Le lave-vaisselle DishDrawerTM est chargé de manière excessive ou incorrecte.	Reportez-vous à 'Suggestions pour le chargement'.
L'intérieur du tiroir est taché	Certains aliments peuvent tacher l'intérieur du tiroir.	Rincez la vaisselle avant de la mettre dans le tiroir. Vous pouvez également utiliser RINSE (RINÇAGE) après l'ajout de la vaisselle pour réduire les taches.

Comment savoir s'il y a une défaillance?

Votre lave-vaisselle DishDrawer™ émettra un bip de façon continue et les voyants sur le panneau de commande s'allumeront et clignoteront. Il existe deux types de codes d'erreur - 'F' et 'A'.

• Si les voyants d'option de modification de lavage et de verrouillage clignotent, il s'agit d'un code d'erreur 'F'.
• Si les voyants d'option de modification de lavage sont les seuls à clignoter, il s'agit d'un code d'erreur 'A'.
• Pour les codes d'erreur 'F' et 'A', un ou plusieurs voyants de programme de lavage s'allumeront également.

Modèles doubles uniquement

• Il pourrait y avoir une défaillance dans l'un des tiroirs ou les deux, et les codes d'erreur peuvent être différents pour chaque tiroir.
• Si une défaillance survient dans un seul tiroir, vous avez toujours la possibilité d'utiliser l'autre tiroir.

Pour corriger un problème

Tentez d'abord de corriger le problème et d'effacer le code de la manière indiquée dans les étapes des tableaux suivants. Si le problème persiste :

① Notez le code d'erreur.
② Communiquez avec le service à la clientèle pour obtenir de l'assistance ou planifier la visite d'un technicien d'entretien. Reportez-vous au document d'entretien et de garantie pour obtenir les coordonnées.

Codes d'erreur 'F'

Vous pourriez être en mesure d'effacer le code d'erreur en réinitialisant le lave-vaisselle DishDrawer™ en suivant les étapes ci-dessous. Lorsque les voyants clignotants disparaissent, l'erreur est réinitialisée et vous pouvez continuer d'utiliser votre lave-vaisselle DishDrawer™.

AFFICHEUR CAUSE POSSIBLE SOLUTION

	Défaillance du tiroir	1 Appuyez sur▶ pour arrêter le bip, puis de nouveau pour éteindre le lave-vaisselle DishDrawer^TM .2 Patientez quelques secondes. Appuyez de nouveau sur▶ pour remettre en marche le lave-vaisselle DishDrawer^TM .
Programme de lavage + verrou + une ou plusieurs options de modification

Codes d'erreur 'A'

Suivez les étapes ci-dessous pour tenter de corriger le problème.

AFFICHEUR CAUSE POSSIBLE SOLUTION

Fast Delicate Rinse	Extra DryQuickSanitize	A1: Défaillanced'alimentation en eau.	1 Assurez-vous que l'alimentation en eau est ouverte.2 Appuyez une fois surpour arrêter les bips, puis appuyez de nouveau pour effacer le code d'erreur.3 Appuyez surpour reprendre le programme de lavage.
RINSE (Rinçage) + toutes les options de modification
Fast Delicate Rinse	Extra DryQuickSanitize	A3: L'eau du tiroir n'est pas évacuée. Le tuyau d'évacuation pourrait être bouché ou entortillé, ou le raccordement à la conduite d'évacuation pourrait être bouché.	1 Assurez-vous que le tuyau d'évacuation et le raccordement aux conduites ne sont pas bouchés.2 Appuyez une fois surpour arrêter les bips, puis appuyez de nouveau pour effacer le code d'erreur.3 Appuyez surpour reprendre le programme de lavage.
DELICATE (Délicat), RINSE (Rinçage) + toutes les options de modification
Fast Delicate Rinse	Extra DryQuickSanitize	A6: Le bras gicleurs'est desserré ou détaché de sa fixation, la pression de l'eau est trop faible ou une combinaison de pression d'eau faible et de mousse excessive.	1 Ouvrez le tiroir et vérifiez le bras gicleur.2 Si le bras gicleur s'est desserré ou détaché de sa fixation, réinstallez-le. Vérifiez qu'il est fixé solidement et qu'il tourne librement. Reportez-vous à 'Entretien'.3 Appuyez une fois surpour arrêter les bips, puis appuyez de nouveau pour effacer le code d'erreur.4 Appuyez surpour reprendre le programme de lavage.
FAST (Rapide), DELICATE (Délicat) + toutes les options de modification
Fast Delicate Rinse	Extra DryQuickSanitize	A7: Programme de rétablissement automatique - Le lave-vaisselle DishDrawerTm a détecté un excès de mousse dans le tiroir.	1 Laissez le programme de rétablissement automatique s'exécuter jusqu'à la fin. Le programme de lavage reprendra à la fin du programme de rétablissement automatique.2 Assurez-vous d'utiliser un détergent adéquat avant d'effectuer un autre programme de lavage.3 Si le tiroir est toujours rempli de mousse à la fin du programme de lavage, communiquez avec le service à la clientèle.
FAST (Rapide), DELICATE (Délicat) + RINSE (Rinçage) + toutes les options de modification
Programme de lavage actuel + SANITIZE (Désinfection)		A09: Le cycle de désinfection n'a pas atteint la température requise pour désinfecter la vaisselle.	1 Vérifiez si l'alimentation en eau a été fermée ou le programme de lavage interrompu.2 Appuyez une fois surpour arrêter les bips, puis appuyez de nouveau pour effacer le code d'erreur.3 Exécutez de nouveau le cycle de désinfection.

Avant d'effectuer un appel de service ou une demande d'assistance

Vérifiez les points que vous pouvez contrôler vous-même. Consultez les instructions d'installation et le guide d'utilisation pour vous assurer que :

① Votre produit est installé correctement.
② Vous êtes familier avec son fonctionnement normal.

Si après la vérification de ces points, vous avez toujours besoin d'assistance ou de pièces, reportez-vous au manuel d'entretien et de garantie pour obtenir des informations sur la garantie et les coordonnées d'un centre de service autorisé ou de l'assistance à la clientèle, ou contactez-nous par l'entremise de notre site Web www.fisherpaykel.com.

Informations de données de programme de lavage et test de conformité aux normes

Les informations de données de programme de lavage et test de conformité aux normes peuvent être consultées sur le site https://www.fisherpaykel.com, en effectuant une recherche avec le code de votre modèle.

Remplir et conserver pour référence ultérieure :

Modèle
N° de série
Date d'achat
Acheteur
Détaillant
Banlieue
Ville
Pays

FISHERPAYKEL.COM

© Fisher & Paykel Appliances 2023. Tous droits réservés.

Les modèles illustrés dans ce guide peuvent ne pas être disponibles dans tous les pays et sont sujets à modifications sans préavis.

Les caractéristiques de produit présentées dans ce guide s'appliquent aux modèles et produits spécifiques qui y sont décrits à la date de publication. Dans le cadre de notre politique d'amélioration en permanence de nos produits, ces caractéristiques peuvent être modifiées à tout moment.

Pour les plus récentes informations sur la disponibilité des modèles et des caractéristiques dans votre pays, veuillez visiter notre site Web ou contacter votre détaillant Fisher & Paykel local.
