Type de produit	Caméra de surveillance
Marque	Samsung
Modèle	SCC-B1311N
Système de diffusion	NTSC (SCC-B1311) ou PAL (SCC-B1311P)
Capteur	1/3" IT S-HAD-CCD
Nombre de pixels effectifs	768 (H) x 494 (V) (NTSC) / 752 (H) x 582 (V) (PAL)
Résolution horizontale	540 lignes TV
Rapport signal/bruit	Environ 50 dB
Éclairage minimum	0.40 Lux (F1.2, 50 IRE)
Mode de synchronisation	Interne / Verrouillage de ligne (24 V CA)
Fonctions principales	ELC, BLC, FL (sans clignotement), AWB (ATW/AWC), AGC automatique
Sortie vidéo	Composite 1 Vpp, 75 Ω, connecteur BNC
Alimentation	24 V CA ±10 % (60 Hz) ou 12 V CD +10 % / -5 %
Consommation électrique	Environ 3,0 W
Température d'utilisation	-10 °C à +50 °C
Humidité d'utilisation	Jusqu'à 90 %
Dimensions (L x H x P)	68 x 55 x 77,1 mm
Poids	220 g
Monture d'objectif	C / CS adaptable
Type d'objectif	Diaphragme manuel ou automatique (DC)
Entretien et nettoyage	Utiliser un chiffon sec ; ne pas diriger d'eau sur l'appareil.
Sécurité	Ne pas exposer à la pluie ni à l'humidité ; débrancher en cas d'orage ; installation par un professionnel.
Pièces détachées et réparabilité	Ne pas démonter ; contacter un centre de maintenance agréé.

FOIRE AUX QUESTIONS - SCCB1311N SAMSUNG

Comment alimenter la caméra SCC-B1311N ?

La caméra peut être alimentée en 24 V CA (60 Hz) ou en 12 V CD. Utilisez l'adaptateur standard spécifié. Branchez le cordon d'alimentation en respectant la polarité (fil blanc pour la terre).

Comment ajuster la mise au point arrière ?

Pour un objectif à mise au point fixe, placez un sujet net à plus de 10 m, réglez la bague à l'infini, puis tournez la bague ajustable arrière jusqu'à obtenir l'image la plus nette. Serrez la vis. Pour un objectif zoom, répétez l'opération en positions télé et grand-angle.

Que faire si l'image scintille sous un éclairage fluorescent ?

Activez la fonction FL (Flickerless) en positionnant SW3 sur ON. Si l'ELC est activé, le mode anti-scintillement ne fonctionne pas. Vous pouvez aussi utiliser un objectif à diaphragme automatique ou régler le L/L sur été (60 Hz pour NTSC, 50 Hz pour PAL).

Comment utiliser la compensation de lumière de fond (BLC) ?

Réglez l'interrupteur SW2 (BLC) sur ON lorsque l'arrière-plan est trop lumineux (ex. fenêtre). Cela améliore la visibilité du sujet principal en compensant l'excès de luminosité.

Quel type d'objectif puis-je utiliser ?

La caméra accepte les objectifs à monture C ou CS, avec diaphragme manuel ou automatique (DC). Pour un objectif automatique, branchez le câble de contrôle sur la fiche prévue.

Comment régler la balance des blancs automatique ?

Positionnez SW4 sur ON pour le mode ATW (suivi automatique) ou sur OFF pour le mode AWC (mémorisation). Le mode ATW s'adapte aux changements de température de couleur, mais peut être imprécis si l'image contient une grande zone de couleur saturée.

Que signifie le voyant d'alimentation ?

Le témoin d'indication de courant s'allume lorsque l'alimentation est correcte. S'il ne s'allume pas, vérifiez la connexion du cordon d'alimentation et la polarité.

Comment synchroniser plusieurs caméras ?

Utilisez le mode verrouillage de ligne (L/L) en positionnant le commutateur sur ÉTÉ et en réglant la synchronisation verticale avec les interrupteurs gauche/droit. Cela évite les arrêts lors du passage d'une caméra à l'autre.

Quelles sont les précautions de sécurité importantes ?

N'exposez pas la caméra à la pluie ou à l'humidité. Débranchez-la en cas d'orage. Utilisez uniquement l'adaptateur spécifié. Ne démontez pas l'appareil et faites appel à un professionnel pour toute réparation.

Comment nettoyer la caméra ?

Utilisez un chiffon sec et doux. Pour l'objectif, appliquez un peu d'éthanol sur le chiffon si nécessaire. Ne dirigez jamais d'eau directement sur l'appareil et évitez les nettoyants abrasifs.

MODE D'EMPLOI SCCB1311N SAMSUNG

imaginez les possibilités

Merci d'avoir acheté un produit Samsung.

Pour bénéficier d'un service plus complet, veuillez vous enregistrer sur

www.samsung.com/global/register

précautions de sécurité

ATTENTION

RISQUE DE ECHOC ELECTRIQUE NE PAS OUVRIR

ATTENTION : POUR REDUIRE LES RISQUES DE CHOCS ELECTRIQUES, NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRIERE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A L'UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE.

Ce symbole indique la présence, dans cette unité, d'une tension élevée et avise des risques de décharge électrique existants.

Ce symbole indique la présence, dans cette unité, d'une tension élevée et avise des risques de décharge électrique existants.

ATTENTION

- Afin de réduire le risque d'incendie ou de décharge électrique, n'exposez pas cet appareil à la pluie ni à l'humidité.

ATTENTION

1. Assurez-vous d'utiliser uniquement l'adaptateur standard spécifié dans la fiche des caractéristiques techniques. Utiliser tout autre adaptateur peut provoquer des risques d'incendie ou des chocs électriques et endommager le produit.
2. Un branchement incorrect de l'alimentation électrique ou un mauvais remplacement de la pile peut provoquer des risques d'incendie, des chocs électriques ou des dommages au produit.
3. Ne pas connecter plusieurs caméras à un seul adaptateur. Dépasser la capacité peut générer une chaleur anormale ou un risque d'incendie.

4. Branchez correctement le cordon d'alimentation dans la prise. Une mauvaise connexion peut provoquer des risques d'incendie.

5. Lors de l'installation de la caméra, attachez-la fermement et en toute sécurité. Une caméra qui tombe peut causer des blessures.

6. Ne placez pas d'objets conducteurs (tournevis, pièces de monnaie, objets en métal, etc...par exemple) ou des récipients remplis d'eau sur la caméra. Cela peut causer des blessures dues au feu, au choc électrique ou à la chute d'objets.
7. Ne pas installez l'appareil dans des lieux humides, poussiéreux ou couverts de suie. Cela peut provoquer des risques d'incendie ou des chocs électriques.
8. Si vous constatez une odeur ou une fumée inhabituelle provenant de l'appareil, arrêtez immédiatement son utilisation. Dans de tel cas, déconnectez immédiatement la source d'alimentation et contactez le centre de maintenance. Si vous continuez à utiliser le produit dans de telle condition, cela peut provoquer des risques d'incendie ou des chocs électriques.
9. Si cè produit ne fonctionne pas normalement, contactez le centre de maintenance le plus proche. Ne jamais démonter ou modifier le produit de quelque manière que ce soit. (SAMSUNG n'est pas responsable des problèmes causés par des modifications ou des tentatives de réparation non autorisées.)
10. Lors du nettoyage, ne pas diriger l'eau directement sur les pièces de l'appareil. Cela peut provoquer des risques d'incendie ou des chocs électriques.

MISE EN GARDE

1. Ne pas faire tomber des objets sur le produit ou lui faire subir des chocs. Eloignez le produit des emplacements soumis aux vibrations ou interférences magnétiques excessives.
2. Ne pas installer le produit à des emplacements soumis aux températures élevées (supérieures à 122 °F), aux températures faibles (inférieures à 14°F), ou à une humidité élevée. Cela peut provoquer des risques d'incendie ou des chocs électriques.
3. Si vous désirez changer le produit de place, assurez-vous de le mettre hors tension, déplacez-le et réinstallez-le.
4. Débranchez le cordon d'alimentation de la prise lorsqu'il y a des éclairs. Ne pas appliquer cette consigne peut provoquer des risques d'incendie ou endommager le produit.
5. Eloignez le produit des rayons directs du soleil ou des sources de radiation de chaleur. Cela peut provoquer des risques d'incendie.
6. Installez le produit dans un lieu où la ventilation est suffisante.
7. Evitez de pointer la caméra directement vers des objets extrêmement brillants comme le soleil, cela peut endommager le capteur d'image CCD.
8. Veillez à éviter toute projection sur l'appareil et ne placez jamais de récipients contenant un liquide (ex. : vase) dessus.
9. La prise d'alimentation fait office de système de déconnexion ; elle doit donc rester disponible en permanence.

instructions importantes relatives à la sécurité

1. Veuillez lire ces instructions.
2. Conservez ces instructions.
3. Prêtez attention à tous les avertissements.
4. Veuillez suivre toutes les instructions.
5. N'utilisez pas cet appareil à proximité de l'eau.
6. Nettoyez-le avec un tissu sec.
7. N'obstruez pas les ouvertures de ventilation. Procédez à l'installation conformément aux instructions du fabricant.
8. Ne pas installer l'appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produisant de la chaleur.
9. Veillez à vous conformer aux sécurités des prises de terre et polarisées. Une prise dite polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise obsolète.
10. Veillez à ce que personne ne marche ou se prenne les pieds dans le cordon d'alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.
11. N'utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.
12. N'utilisez que des chariots, des pieds, trépieds, ou tables spécifiés par le fabricant ou vendus avec l'appareil.
13. Débranchez cet appareil. Si vous utilisez un chariot, faites attention lorsque que vous déplacez l'appareil et le chariot pour éviter les blessures causées par un renversement.
14. Veuillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l'appareil a été endommagé de quelque manière que ce soit, comme cordon d'alimentation endommagé, liquide répandu, objets tombés sur l'appareil, appareil exposé à la pluie et à l'humidité, il ne fonctionne pas normalement ou est tombé par terre.

installation de caméra de surveillance externe

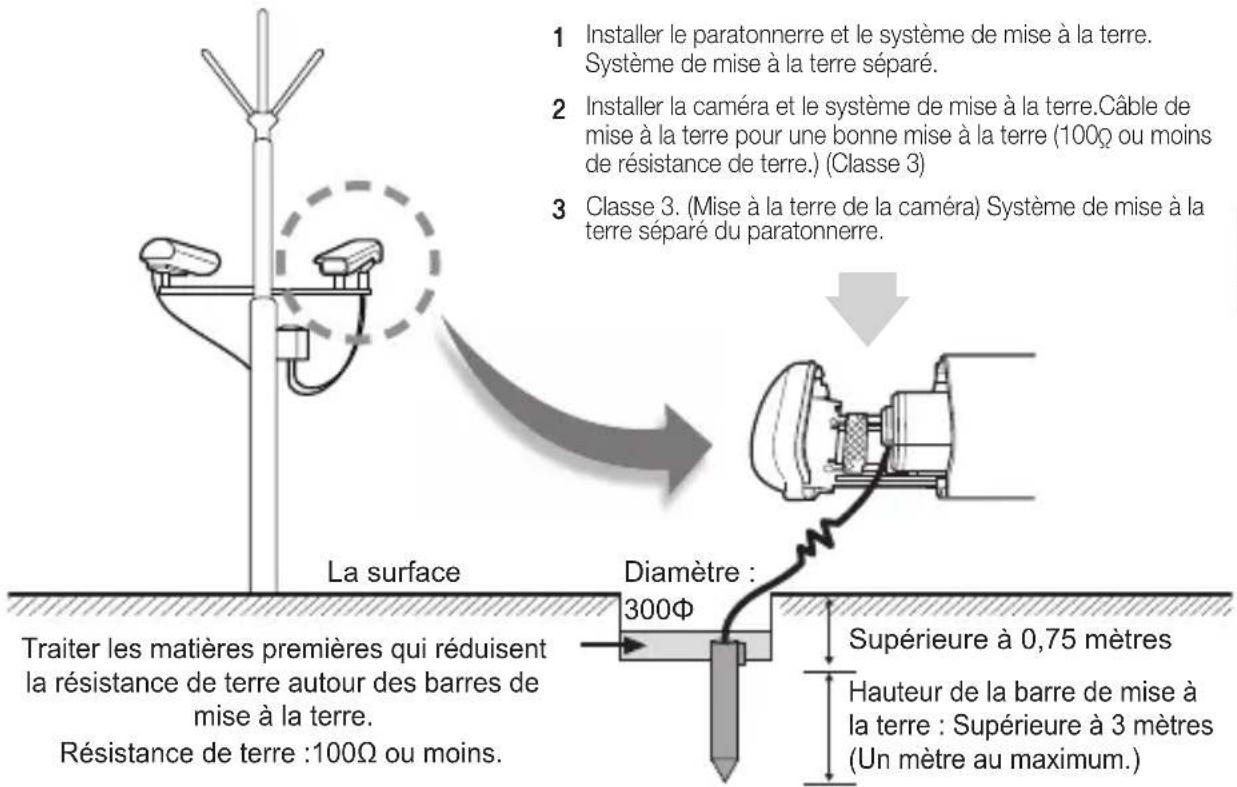

1 Installer le paratonnerre et le système de mise à la terre. Système de mise à la terre séparé. 2 Installer la caméra et le système de mise à la terre. Câble de mise à la terre pour une bonne mise à la terre (100Ω ou moins de résistance de terre.) (Classe 3) 3 Classe 3. (Mise à la terre de la caméra) Système de mise à la terre séparé du paratonnerre. La surface Diamètre : 300Φ Supérieure à 0,75 mètres Traiter les matières premières qui réduisent la résistance de terre autour des barres de mise à la terre. Résistance de terre :100Ω ou moins. Hauteur de la barre de mise à la terre : Supérieure à 3 mètres (Un mètre au maximum.)

< Structure de la barre de mise à la terre >

1. Installer un paratonnerre

Pure mechanical linkage diagram without any text, numbers, or symbols

a) Zone de protection

x°

20° 95° 45° 55° 60m 45m 30m 20m

b) Angle protégé
(En fonction de la hauteur du para- tonnerre)

2. Mise à la terre de la caméra

Non Distinguished par Standard Note
1	Méthode de mise à la terre Classe 3 Produit de télévision en circuit		fermé
2	Epaisseur du câble de mise à la terre	1.6mm^2
3	Résistance de terre	100

Objectif de la mise à la terre de la caméra

Installer le paratonnerre et relier à la terre le châssis de la caméra évitent à la caméra de surveillance d'être frappée par la foudre. Lorsque vous installez la caméra de surveillance à l'extérieur, évitez les dommages causés par la foudre en utilisant le paratonnerre et la mise à la terre de la caméra.

contenu

VUE GÉNÉRALE

02

02 Vue générale

CARACTÉRISTIQUES

03

03 Caractéristiques

INSTALLATION

04

04 Emballage

04 Pièces & Description

05 Choses à garder à l'esprit pendant l'installation et l'utilisation

05 Branchez la fiche de connexion de l'objectif à diaphragme automatique

06 Installez l'objectif

06 Ajustez la mise au point arrière

07 Branchez les câbles et vérifiez l'utilisation

SPECIFICATIONS

11

11 Spécifications

vue générale

Il s'agit d'une caméra en boîtier de haute résolution qui a mis en place la résolution horizontale de 540 lignes en bénéficiant du processus de signal numérique et des technologies OLPF.

- Dans des conditions d'éclairage fluorescent mécanique, vous pouvez faire l'expérience de ce qu'on appelle le "roulement de couleurs" si vous avez installé l'objectif à diaphragme manuel sur la caméra et positionné l'interrupteur de fonction de ELC sur ON. Dans ce cas, connectez la caméra à une source de courant (CA) et positionnez l'interrupteur L/L sur le panneau arrière sur ÉTÉ. (NTSC : 60Hz, PAL : 50Hz)

- Qu'est-ce que le roulement de couleurs ?

Ceci survient parce que l'éclairage fluorescent mécanique clignote en raison des fréquences de courant, quand l'entrée de température de couleur dans la caméra n'est pas certaine de sorte que la couleur sur l'écran se modifie irrégulièrement (rouge, bleu, jaune, etc).

- Ce problème peut être résolu en utilisant la fonction de verrouillage de ligne ou l'objectif à diaphragme automatique.

caractéristiques

Haute sensibilité aux couleurs	La caméra adopte la dernière CCD IT super-HAD 1/3 " pour bénéficier de la haute sensibilité aux couleurs.
Résolution	Introduit le processus d'image numérique entier à partir de la technologie de signal numérique pour mettre en place une image de haute résolution.
Excellente compensation de lumière de fond	Ceci garantira une image nette en compensant la lumière de fond même si la luminosité du soleil ou de la lumière vive se reflète sur le sujet.
Synchronisation de tension numérique	Adopte le système de verrouillage de ligne numérique complet pour vous permettre de régler la synchronisation verticale de la caméra, une amélioration de la manipulation et de la fiabilité.
Compensation de défaut CCD dynamique	Utilise la technologie avancée pour compenser les défauts CCD dans tout mode, pour donner des images claires, nettes et silencieuses, même dans des scènes de contraste bas.

FRA

installation

Dans ce chapitre, nous vous donnerons des instructions générales pour l'installation du produit et des endroits préférés ainsi que des considérations avant l'installation. A présent, installons la caméra et branchons les câbles nécessaires.

Emballage

Vous devez vérifier que tous les composants et accessoires listés ci-dessous sont inclus dans l'emballage du produit.

Caméra

Support de caméra (Adaptateur de montage) vis x2

Guide de l'utilisateur

Fiche de connexion de l'objectif à diaphragme automatique

Pièces & Description

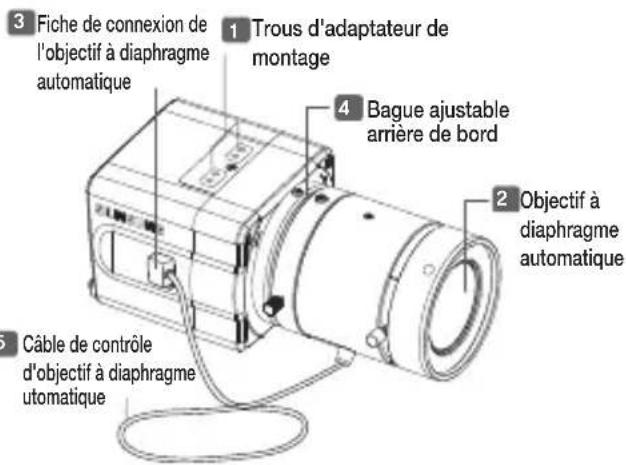

3 Fiche de connexion de l'objectif à diaphragme automatique 1 Trous d'adaptateur de montage 4 Bague ajustable arrière de bord 2 Objectif à diaphragme automatique 3 Câble de contrôle d'objectif à diaphragme automatique

1 Trous d'adaptateur de montage

Utilisés pour fixer l'adaptateur de montage avec une vis si vous voulez monter la caméra sur un support.

2 Objectif à diaphragme automatique (Optionnel)

Un objectif devant être installé sur la caméra - Si la améra devient sale, sur la surface de l'objectif, appliquez de l'éthanol sur le chiffon fourni ou un chiffon sec et essuyez-la.

3 Fiche de connexion de l'objectif à diaphragme automatique

Fournit une source de courant et contrôle le signal de contrôle/ DC avec les objectifs à diaphragme qui sont requis pour contrôler le diaphragme de l'objectif.

4 Bague ajustable arrière du bord

Utilisée pour ajuster la mise au point arrière de la caméra.

5 Câble de contrôle d'objectif à diaphragme automatique

Transfère le signal de contrôle de la caméra à l'objectif à diaphragme.

Choses à garder à l'esprit pendant l'installation et l'utilisation

• Ne démontez pas la caméra seul.
• Faites toujours attention en manipulant la caméra. Ne frappez pas la caméra de vos poings, ou ne la secouez pas. Veuillez faire attention lors de son rangement et de utilisation.
• Ne placez pas ou n'utilisez pas la caméra dans un environnement humide comme la pluie ou des surfaces mouillées.
• Ne nettoyez pas la caméra avec du papier de verre rugueux. Veuillez toujours utiliser un chiffon sec pour la nettoyer.
• Mettez la caméra dans un endroit frais sans lumière solaire directe. Autrement la caméra pourrait être endommagée.

Branchez la fiche de connexion de l'objectif à diaphragme automatique

Retirez l'étui du câble de contrôle du diaphragme et branchez le à chacune des fiches de connexion de l'objectif à diaphragme automatique comme décrit ci-dessous.

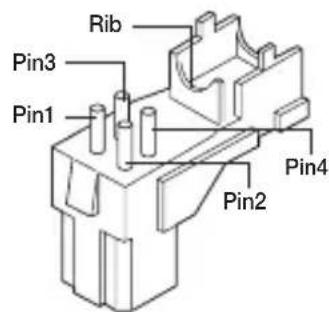

Rib Pin3 Pin1 Pin4 Pin2

Numéro de Pin	Type de contrôle DC
1 Humide (-)
2 Humide (+)
3 Drive (+)
4 Drive (-)

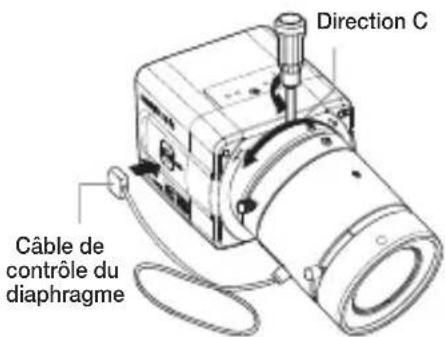

Installez l'objectif

Dévissez la vis unique sur la bague ajustable du bord arrière en la tournant à l'inverse des aiguilles d'une montre et tournez la bague dans la direction "C" (inverse des aiguilles d'une montre) jusqu'au bout. Autrement, cela peut endommager le détecteur d'image interne ou l'objectif quand vous installez l'objectif sur la caméra.

Direction C Câble de contrôle du diaphragme

Ajustez la mise au point arrière

La mise au point arrière de la caméra est prédéfinie par le défaut d'usine. Cependant, certains modèles sont flous en fonction du type d'objectif. Si votre caméra est floue, suivez les instructions ci-dessous pour ajuster la mise au point arrière. Ce qui suit est la procédure utilisée pour configurer le point de mise au point arrière correct sur les objectifs à mise au point fixe.

06

Objectif sans fonction de zoom

1. Fixez un sujet net (avec un motif de grille) à plus de 10m et réglez la bague de mise au point à l'infini (∞).
2. Réglez la bague ajustable de l'arrière du bord de sorte que vous pouvez obtenir l'image la plus nette.
3. Serrez la vis de la bague ajustable de l'arrière du bord.

Objectif avec fonction de zoom

1. Fixez une sujet nette (avec un motif de grille) à 3-5m et réglez le zoom sur la direction TELE (zoom) autant que possible et réglez également la bague de mise au point de sorte que vous puissiez obtenir l'image la plus nette.
2. Réglez le zoom sur la direction WIDE autant que possible et tournez la bague ajustable du bord arrière de sorte que vous puissiez obtenir l'image la plus nette.

3. Répétez 1 et 2 ci-dessus 2-3 fois pour faire correspondre la mise au point du côté ZOOM TELE à celle du côté ZOOM WIDE.

4. Serrez la vis de la bague ajustable de l'arrière du bord.

- Si vous obscurcissez l'image avant d'ajuster la mise au point en fixant le filtre ND devant l'objectif, vous pouvez obtenir une mise au point plus nette.

Branchez les câbles et vérifiez l'utilisation

VIDEO LINE IN OUT VIDEO A IN OUT VIDEO B IN OUT AUDIO LINE IN OUT Terminal VIDEO IN àl'arrière du moniteur Câble BNC Terminal VIDEO OUT

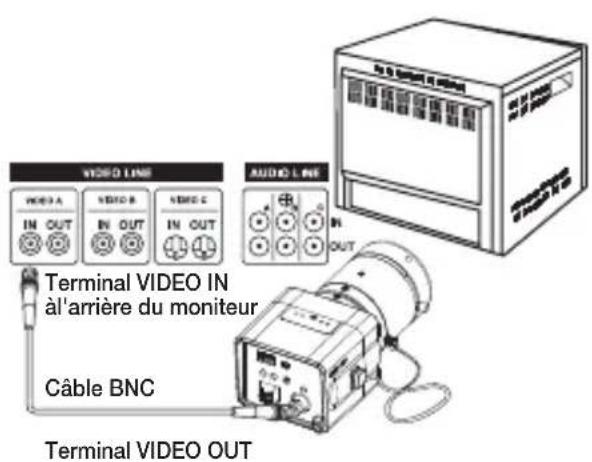

1. Branchez une extrémité du câble BNC au point de connexion VIDEO OUT du moniteur.
2. Branchez l'autre extrémité du câble BNC au point de connexion VIDEO In.

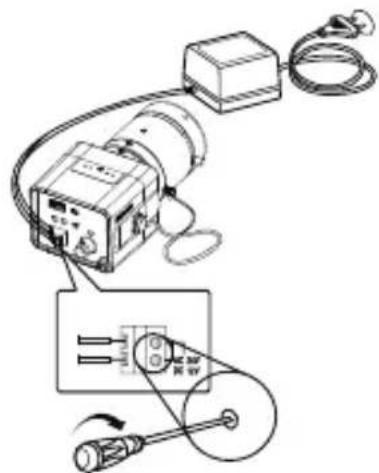

3. Branchez la caméra à l'adaptateur de courant. Utilisez un tourne-vis plat à encoche pour brancher une extrémité de l'adaptateur de courant à deux lignes au point de connexion DC/AC IN de la caméra. (TERRE : marqué par une ligne blanche sur le câble)
4. Vous pouvez brancher dans une prise de courant quelque soit la polarité de l'adaptateur 24V CA et 12V CD.

24VCA/12VCD (SCC-B1311, B1311P)

1 Point d'alimentation

Point qui est branché au câble d'alimentation (adaptateur).

- Pour SCC-B1311, B1311P

Se branche sur 24V CA ou 12V CD.

- Pour SCC-B1011P

Se branche sur 220V CA \~ 240V.

2 Témoin d'indication de courant

S'il y a une alimentation de courant correcte, le témoin s'allume.

3 Interrupteur de couplage de synchronisation vertical (Gauche)

Utilisé pour régler le couplage de synchronisation vertical. Si on appuie dessus, la synchronisation verticale se déplace vers la gauche.

4 Interrupteur de couplage de synchronisation vertical (Droit)

Utilisé pour régler le couplage de synchronisation vertical. Si on appuie dessus, la synchronisation verticale se déplace vers la droite.

5 FUNCTION SWITCH-1

ON SW1 SW2 SW3 SW4

1. ELC

2. BLC3. FL(Sans

clignotement)4. AWB

SW1(ELC)

Utilisez ceci pour l'objectif à diaphragme manuel. S'il est réglé sur ON, la vitesse de l'obturateur électronique varie entre 1/60 et 1/120 000 secondes pour garder une luminosité d'écran correcte. Toutefois, vous devez positionner cet interrupteur sur OFF si vous utilisez l'objectif à diaphragme automatique (type de contrôle DC). Parce que, dans ce mode, la caméra peut avoir un effet de roulement de couleurs si elle est utilisée sous un éclairage fluorescent mécanique. Si cela arrive, appliquez le courant CA et réglez le L/L sur "ÉTÉ". (NTSC : 60Hz, PAL : 50Hz)

SW2(BLC)

A utiliser pour compenser un affichage qui est trop lumineux ou trop sombre quand l'éclairage intérieur ou les fenêtres se reflètent sur le sujet. Réglez sur ON pour ces conditions.

SW3(FL)

Il s'agit d'un système anti-clignotement qui empêche le clignotement de l'image en raison d'une mauvaise correspondance entre la fréquence de synchronisation verticale et la fréquence arrêt-marche de l'éclairage. Il est utilisé quand la caméra et le système de diffusion dans leur propre région ne correspondent pas. S'il réglé sur ON, la vitesse de l'obturateur électronique reste soit à 1/100sec (NTSC) ou à 1/120sec (PAL).

Si le SW1 (ELC) est réglé sur ON, le système anti clignotement ne fonctionne pas même si SW3 est positionné sur ON.

SW4(AWB)

ON(ATW) : Il règle automatiquement la couleur de l'image en fonction du changement de température de la couleur de l'éclairage. Dans des conditions d'éclairage très irrégulières (telles que des phares de voiture), s'il est réglé sur ON, il prend un sujet normalement (blanc).

OFF(AWC) : Il garde en mémoire l'interrupteur de température de couleur normal avec le bouton OFF pour fonctionner à un certain niveau d'équilibre de blanc.

Notez que l'AWB peut causer une erreur dans les conditions suivantes :

-Si un gros sujet d'une couleur uniforme avec une saturation élevée existe au centre de l'écran ou si une petite partie de l'image est en blanc.

- Si l'éclairage est fait d'un matériau spécial comme le sodium.

6 FUNCTION SWITCH-2

Si des caméras multiples sont connectées à un commutateur séquentiel dans le mode de commutation automatique, la caméra dans le mode de synchronisation interne marque un arrêt à chaque fois qu'elle se déplace à une autre scène. Toutefois, ceci peut être résolu en positionnant le commutateur L/L sur ETE et en utilisant la barre de niveau pour régler le couplage de synchronisation vertical.

• INT : Il fonctionne dans le mode de synchronisation interne.
• ÉTÉ : il fonctionne dans le mode de synchronisation de tension.
  ※ Si votre caméra utilise du 12V CD comme source de courant, elle fonctionne en mode interne quelque soit la position (ÉTÉ/INT) du commutateur L/L.

7 Barre de niveau de IRIS DC

DC-IRIS

Utilisé pour régler le niveau du diaphragme de cette barre de niveau en utilisant un tournevis.

• Sens inverse des aiguilles d'une montre : Diminue le niveau de luminance.
• Sens des aiguilles d'une montre : Augmente le niveau de luminance.

• La portée IRIS de l'objectif DC est entre environ 80IRE et 120IRE. En d'autres mots, l'objectif DC adopte un système de limite de portée variable, plutôt qu'un système Ouvert/Fermé IRIS complet.
• En fonction du type d'objectif utilisé qui permet de configurer la valeur en dessous de 75 IRE peut causer une recherche IRIS. De ce fait, assurez vous que la portée soit configurée à un niveau approprié (supérieur à 80 IRE).

8 Point de connexion Video Out

Branché au point de connexion Video Out d'un moniteur. Le signal vidéo est émis par ce point de connexion.

spécifications

SCC-B1311

Article Description
Type de produit	Caméra de surveillance
Système de diffusion	SYSTÈME STANDARD NTSC
Appareil d'imagerie	1/3"IT, S-HAD-CCD
Nombre de pixels effectifs	768(H) x 494(V)
Scanning 525 Lignes,	2:1 entrelacement
Fréquence de ligne	INTERNE :15,734Hz(H) 59.94 Hz(V)VERROUILLAGE DE LIGNE :15,750Hz(H) 60 Hz(V)
Mode synchrone	INTERNEVERROUILLAGE DELIGNE (24V CA)
Résolution horizontale	540 lignes TV
Ration S/N	Approx. 50dB
Illumination de sujet minimum	0.40Lux (F1.2, 50IRE)0.24Lux (F1.2, 30IRE)0.12Lux (F1.2, 15IRE)
ALC/ELC	ALC: OBJECTIF IRIS DCUniquementELC: Diaphragme d'obturateur électronique (max. 1/120Ksec)

Article Description
FL(FLICKERLESS-SANS CLIGNOTEMENT)	OFF/ON
Objectif	Objectif DC à diaphragme manuel/automatique
Montage d'objectif	Objectif C, CS adaptable
AWB(Auto White Balance- Equilibre des blancs automatique)	ON : ATWOFF : AWC
Excellente compensation de lumière de fond (BLC)	ON/OFF
AGC AUTO
Signal Out	COMPOSITE VIDEO OUT1V p_p 75 Ω / BNC
Tension	24V CA ±10%(60Hz±0.3Hz),12V CD+10%~-5%
Consommation d'électricité	Approx. 3.0 Watts
Température d'utilisation	-10°C ~ +50°C
Humidité d'utilisation	~90%
Dimension(mm) 68(L) x 55(H) x 77.1(P)
Poids 220 g

FRA

SCC-B1311P, B1011P

Article Description
Type de produit	Caméra de surveillance
Système de diffusion	SYSTÈME STANDARD PAL
Appareil d'imagerie	1/3”IT, S-HAD-CCD
Nombre de pixels effectifs	752(H) x 582(V)
Scanning 625 Lignes, 2:1 entrelacement
Fréquence de ligne	INTERNE :15,625Hz(H) 50 Hz(V)VERROUILLAGE DE LIGNE :15,625Hz(H) 50 Hz(V)
Mode synchrone	INTERNEVERROUILLAGE DELIGNE (24V CA)
Résolution horizontale	540 lignes TV
Ration S/N	Approx. 50dB
Illumination de sujet minimum	0.40Lux (F1.2, 50IRE)0.24Lux (F1.2, 30IRE)0.12Lux (F1.2, 15IRE)
ALC/ELC	ALC : OBJECTIF IRIS DC UniquementELC : Diaphragme d'obturateur électronique (max. 1/120Ksec)
FL(FLICKERLESS-SANS CLIGNOTEMENT)	OFF/ON
Objectif	Objectif DC à diaphragme manuel/ automatique

Article Description
Montage d'objectif	Objectif Adaptable S, CS
AWB(Auto White Balance- Equilibre des blancs automatique)	ON : ATWOFF : AWC
Excellente compensation de lumière de fond (BLC)	ON/OFF
AGC AUTO
Signal Out	COMPOSITE VIDEO OUT1V p_p 75 Ω / BNC
Tension	SCC-B1311P:24V CA ±10%(50Hz±0.3Hz), 12V CD +10%~5%SCC-B1011P:220V CA~240V CA (50Hz±0.3Hz)
Consommation d'électricité	SCC-B1311P: approx. 3.0 WattsSCC-B1011P: approx. 3,5 Watts
Température d'utilisation	-10°C ~ +50°C
Humidité d'utilisation	~90%
Dimension(mm)	SCC-B1311P:68(L) x 55(H) x 77.1(P)SCC-B1011P:65(L) x 55(H) x 130,5(P)
Poids	SCC-B1311P: 220 gSCC-B1011P: 450 g

Comment éliminer ce produit

(déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européen et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Memo

SCC-B1311(P)

SCC-B1011P

1. ELC
2. BLC
3. FL(Titreşimsiz)
4. AWB

SW1(ELC)
