MODE D'EMPLOI EK051 HAGER

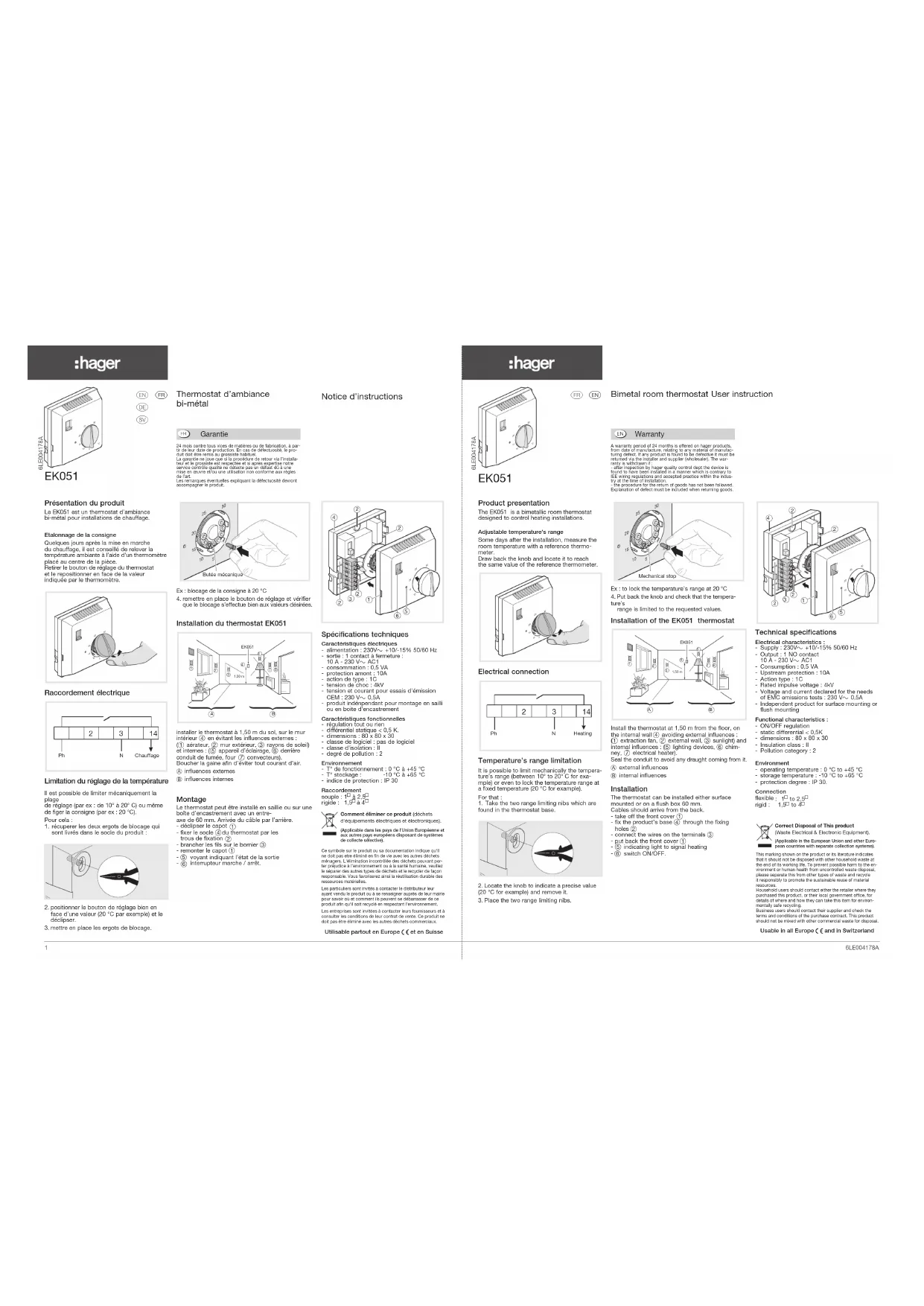

Thermostat d’ambiance bi-métal Notice d’instructions
AI1_EK051_T1_03 échelle : 40% échelle : 1
Etalonnage de la consigne Quelques jours après la mise en marche du chauffage, il est conseillé de relever la température ambiante à l’aide d’un thermomètre placé au centre de la pièce. Retirer le bouton de réglage du thermostat et le repositionner en face de la valeur indiquée par le thermomètre. Le thermostat peut être installé en saillie ou sur une boîte d’encastrement avec un entre- axe de 60 mm. Arrivée du câble par l’arrière. - déclipser le capot
- fixer le socle 4du thermostat par les trous de fixation
- brancher les fils sur le bornier 3 - remonter le capot 1
voyant indiquant l’état de la sortie
interrupteur marche / arrêt. Spécifications techniques Caractéristiques électriques - alimentation : 230Vv +10/-15% 50/60 Hz - sortie : 1 contact à fermeture : 10 A - 230 Vv AC1 - consommation : 0,5 VA - protection amont : 10A - action de type : 1C - tension de choc : 4kV - tension et courant pour essais d'émission CEM : 230 Vv 0,5A - produit indénpendant pour montage en sailli ou en boite d'encastrement Caractéristiques fonctionnelles - régulation tout ou rien - différentiel statique < 0,5 K. - dimensions : 80 x 80 x 30 - classe de logiciel : pas de logiciel - classe d'isolation : II - degré de pollution : 2 Environnement - T° de fonctionnement : 0 °C à +45 °C - T° stockage : -10 °C à +65 °C - indice de protection : IP 30 Raccordement souple : 1
Raccordement électrique24 mois contre tous vices de matières ou de fabrication, à par-tir de leur date de production. En cas de défectuosité, le pro-duit doit être remis au grossiste habituel.La garantie ne joue que si la procédure de retour via l’installa-teur et le grossiste est respectée et si après expertise notre service contrôle qualité ne détecte pas un défaut dû à une mise en œuvre et/ou une utilisation non conforme aux règles de l’art. Les remarques éventuelles expliquant la défectuosité devront accompagner le produit.Présentation du produitMontage Le EK051 est un thermostat d’ambiance bi-métal pour installations de chauffage. Limitation du réglage de la température Il est possible de limiter mécaniquement la plage de réglage (par ex : de 10° à 20° C) ou même de figer la consigne (par ex : 20 °C). Pour cela :
1. récuperer les deux ergots de blocage qui
sont livrés dans le socle du produit :
4. remettre en place le bouton de réglage et vérifier
que le blocage s’effectue bien aux valeurs désirées.
2. positionner le bouton de réglage bien en
face d’une valeur (20 °C par exemple) et le déclipser.
3. mettre en place les ergots de blocage.
Ex : blocage de la consigne à 20 °C AI1_EK051_T1_01échelle : 1∞C0I
1 aérateur, 2 mur extérieur, 3 rayons de soleil) et internes : ( 5 appareil d’éclairage, 6 derrière conduit de fumée, four 7 convecteurs). Boucher la gaine afin d’éviter tout courant d’air. A influences externes B influences internes Install the thermostat at 1,50 m from the floor, on the internal wall 4 avoiding external influences :
GarantieComment éliminer ce produit (déchets d‘équipements électriques et électroniques).(Applicable dans les pays de l‘Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).Ce symbole sur le produit ou sa documentation indique qu‘il ne doit pas etre éliminé en fin de vie avec les autres déchets ménagers. L‘élimination incontrôlée des déchets pouvant por-ter préjudice à l‘environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu‘il soit recyclé en respectant l‘environnement.Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux. Utilisable partout en Europe M et en Suisse Correct Disposal of This product (Waste Electrical & Electronic Equipment).(Applicable in the European Union and other Euro-pean countries with separate collection systems).This marking shown on the product or its literature indicates that it should not be disposed with other household waste at the end of its working life. To prevent possible harm to the en-vironment or human health from uncontrolled waste disposal,please separate this from other types of waste and recycle it responsibly to promote the sustainable reuse of material resources.Household users should contact either the retailer where they purchased this product, or their local government office, for details of where and how they can take this item for environ-mentally safe recycling.Business users should contact their supplier and check the terms and conditions of the purchase contract. This product should not be mixed with other commercial waste for disposal. Usable in all Europe M and in Switzerland
Butée mécanique AI1_EK051_T1_04 échelle : 1 échelle : 120% AI1_EK051_T1_04 échelle : 1 échelle : 120%AI1_EK051_T1_01échelle : 1∞C0I
