54185 - Prise électrique HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance à membrane
Marque	Hager
Modèle	54185
Plage de température	+8 °C à +30 °C
Hystérésis	< 1 K
Courant maximal	< 10 A AC1 / 230 V~
Fréquence	50/60 Hz
Alimentation	12, 24, 48 V DC
Courant minimal	1 mA à 12 V DC
Température de fonctionnement	-10 °C à +55 °C
Température de stockage	-25 °C à +70 °C
Indice de protection	IP 30
Degré de pollution	2
Tension assignée de tenue aux chocs	4 kV
Type d'action	1B
Section de raccordement	0,75 mm² à 2,5 mm² (souple et rigide)
Altitude maximale d'installation	2000 m
Protection amont	Disjoncteur 10 A
Classe d'isolation	II
Classe Ecodesign	1
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs.
Sécurité	Installation selon la norme en vigueur ; couper l'alimentation avant intervention.

FOIRE AUX QUESTIONS - 54185 HAGER

Comment limiter la plage de température du thermostat Hager 54185 ?

Utilisez les cavaliers fournis situés dans le compartiment ② sous le bouton de réglage ①. Cela permet de restreindre la plage entre 8 °C et 30 °C selon votre besoin.

Comment démonter le boîtier du thermostat ?

Retirez d'abord le bouton en faisant levier avec un tournevis dans le dégagement prévu. Ensuite, faites levier avec un tournevis pour déverrouiller le clip et faire pivoter le boîtier.

Quelle est la tension d'alimentation du thermostat ?

Le thermostat fonctionne en courant continu (DC) sous les tensions de 12 V, 24 V ou 48 V. Il ne doit pas être alimenté directement en 230 V alternatif.

Quel courant maximal peut supporter le thermostat ?

Le courant maximal est de 10 A en AC1 sous 230 V~. Pour les applications DC, le courant minimal est de 1 mA à 12 V.

Quelle est la température de fonctionnement du Hager 54185 ?

La température ambiante de fonctionnement est comprise entre -10 °C et +55 °C. En stockage, elle va de -25 °C à +70 °C.

Comment raccorder le thermostat ?

Utilisez des conducteurs de section 0,75 mm² à 2,5 mm² (souple ou rigide). Respectez les normes d'installation en vigueur.

Quelle protection amont est recommandée ?

Installez un disjoncteur de 10 A en amont du thermostat pour protéger le circuit.

Que signifie le symbole de poubelle barrée sur le thermostat ?

Ce symbole indique que l'appareil ne doit pas être jeté avec les ordures ménagères. Il doit être recyclé dans un point de collecte approprié pour déchets électroniques.

Quel est l'indice de protection du thermostat ?

L'indice de protection est IP30, ce qui signifie qu'il est protégé contre les corps solides de plus de 2,5 mm mais non contre l'eau.

Peut-on installer le thermostat en altitude ?

Oui, jusqu'à 2000 m d'altitude maximale d'installation.

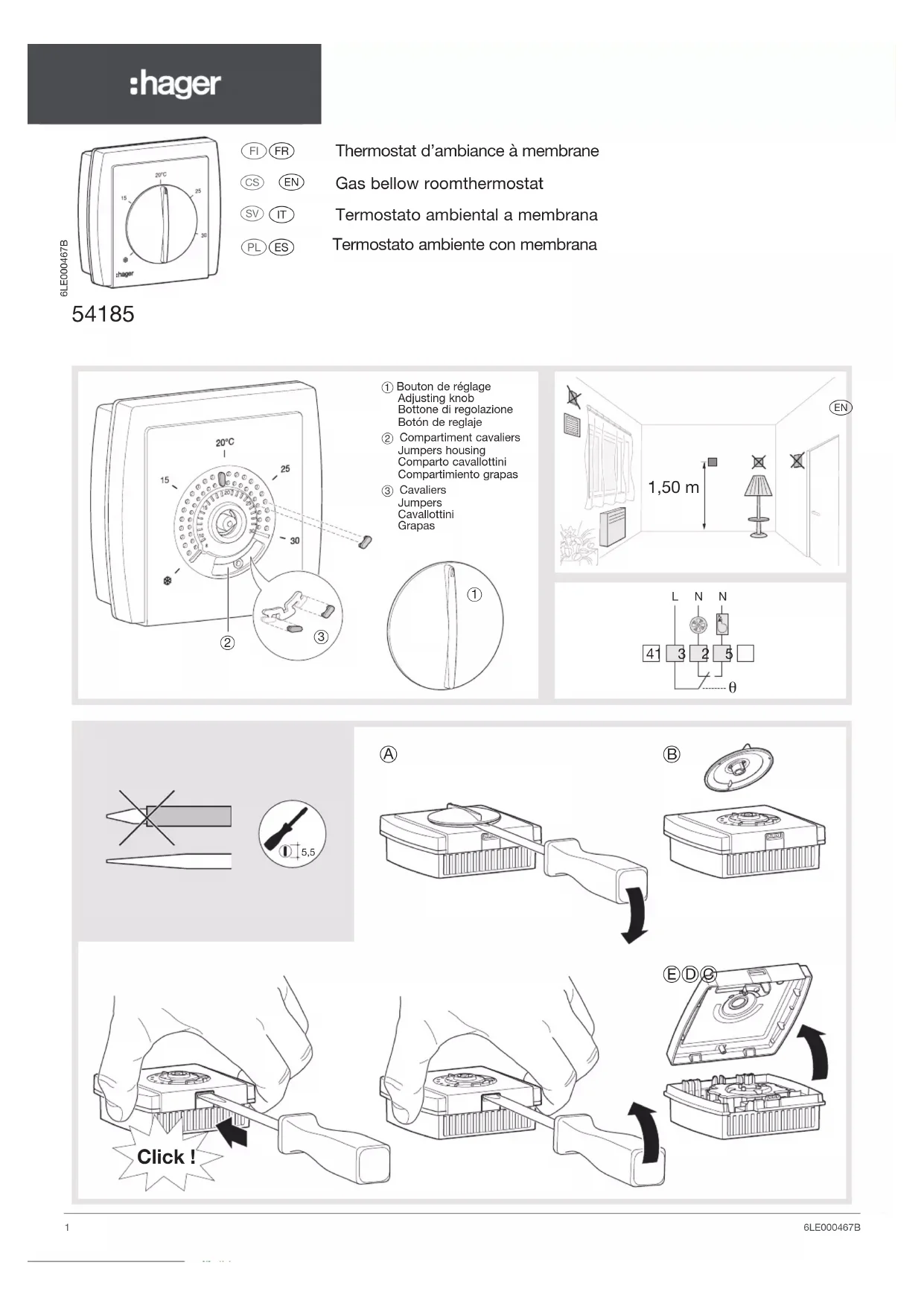

MODE D'EMPLOI 54185 HAGER

Thermostat d'ambiance à membrane

Démontage du boîtier

Retirez le bouton en faisant levier avec un tournevis dans le dégagement prévu à cette effet.

Faites levier avec un tournevis pour déverrouiller le clip et faire pivoter le boîtier.

Limitation de la plage de température

La plage de température du thermostat s'étale de 8 °C à 30 °C. Le produit est livré sans limitation de plage de température.

Pour limiter la plage de température, utilisez les cavaliers fournis dans le compartiment ② sous le bouton de réglage ①.

Le produit doit être installé selon la norme d'installation en vigueur dans le pays.

Caractéristiques techniques

+8 °C < T < +30 °C
T = <1K
<10 A AC1/230V ~
Fréquence:	50/60Hz
Alimentation ===:	12, 24, 48V
Courant minimal :	1mA à 12V ===
Température de fonctionnement:	-10 °C à 55 °C
Température de stockage:	-25 °C à 70 °C
Classe ecodesign:	1
IP 30
Degré de pollution:	2
Tension assignée de tenue aux chocs:	4 KV
Action de type:	1B
Raccordement: 0,75 mm2 à 2,5 mm2 (souple et rigide)
Altitude maximale d’installation:	2000 m
Protection amont:	disjoncteur 10A
Classe d’isolation:	II
Logiciel de classe:	pas de logiciel
Tension et courant pour les émissions CEM: 230V~ - 0,5A
Disposition à montage indépendant pour boite d’encastrement

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (C) et en Suisse

Box removal
