Type de produit	Sonde de température extérieure pour système tebis
Marque	Hager
Modèle	EK086
Indice de protection	IP65 (boîtier étanche)
Dimensions	55 x 53 x 35 mm
Plage de température de fonctionnement	-30 °C à +50 °C
Température de stockage	-40 °C à +55 °C
Capteur	CTN 10 kΩ à +25 °C
Type de raccordement	Bornes à vis, câble 7 mm max, section 1,5 mm² rigide ou paire téléphonique
Longueur de câble max	50 m
Matériau du boîtier	Plastique ABS gris
Fonctions principales	Mesure de la température extérieure pour régulation
Compatibilité	Transmetteurs de température du système tebis
Garantie	24 mois contre vices de matière ou de fabrication
Conseils d'installation	Montage vertical, ne pas peindre le couvercle, reboucher la sortie câble dans le mur
Entretien et nettoyage	Aucun entretien particulier ; éviter de peindre le boîtier
Sécurité	Utilisation conforme aux règles de l'art ; IP65 pour usage extérieur
Pièces détachées et réparabilité	Contacter le grossiste habituel en cas de défaut

FOIRE AUX QUESTIONS - EK086 HAGER

Quel est le type de capteur utilisé dans la sonde EK086 ?

La sonde utilise une CTN (thermistance à coefficient de température négatif) de 10 kΩ à +25 °C.

Quelle est la longueur maximale de câble entre la sonde et le transmetteur ?

La longueur maximale est de 50 m avec une section de câble de 1,5 mm² rigide ou paire téléphonique.

La sonde EK086 est-elle compatible avec tous les transmetteurs tebis ?

Oui, elle est conçue pour être associée aux transmetteurs de température du système tebis.

Où faut-il installer la sonde EK086 ?

Installez la sonde en façade extérieure, loin des fenêtres, bouches d'aération, portes, cheminées et toitures, en position verticale comme indiqué sur le schéma.

Peut-on peindre le boîtier de la sonde ?

Non, le couvercle de protection ne doit pas être peint afin d'éviter des mesures erronées.

Quelle est la plage de température de fonctionnement ?

La sonde fonctionne de -30 °C à +50 °C et peut être stockée entre -40 °C et +55 °C.

Comment raccorder le câble à la sonde ?

Le raccordement se fait par bornes à vis. Utilisez un câble de diamètre 7 mm maximum et une section de 1,5 mm² rigide.

Que faire si la sonde est défectueuse ?

La garantie de 24 mois couvre les vices de matière ou de fabrication. Le produit doit être retourné au grossiste habituel avec les remarques expliquant le défaut.

Quelle est l'indice de protection de la sonde ?

L'indice de protection est IP65, ce qui signifie que le boîtier est étanche à la poussière et aux jets d'eau.

Est-il nécessaire de reboucher la sortie du câble dans le mur ?

Oui, il est conseillé de reboucher la sortie du câble dans le mur pour éviter les infiltrations d'air ou d'humidité.

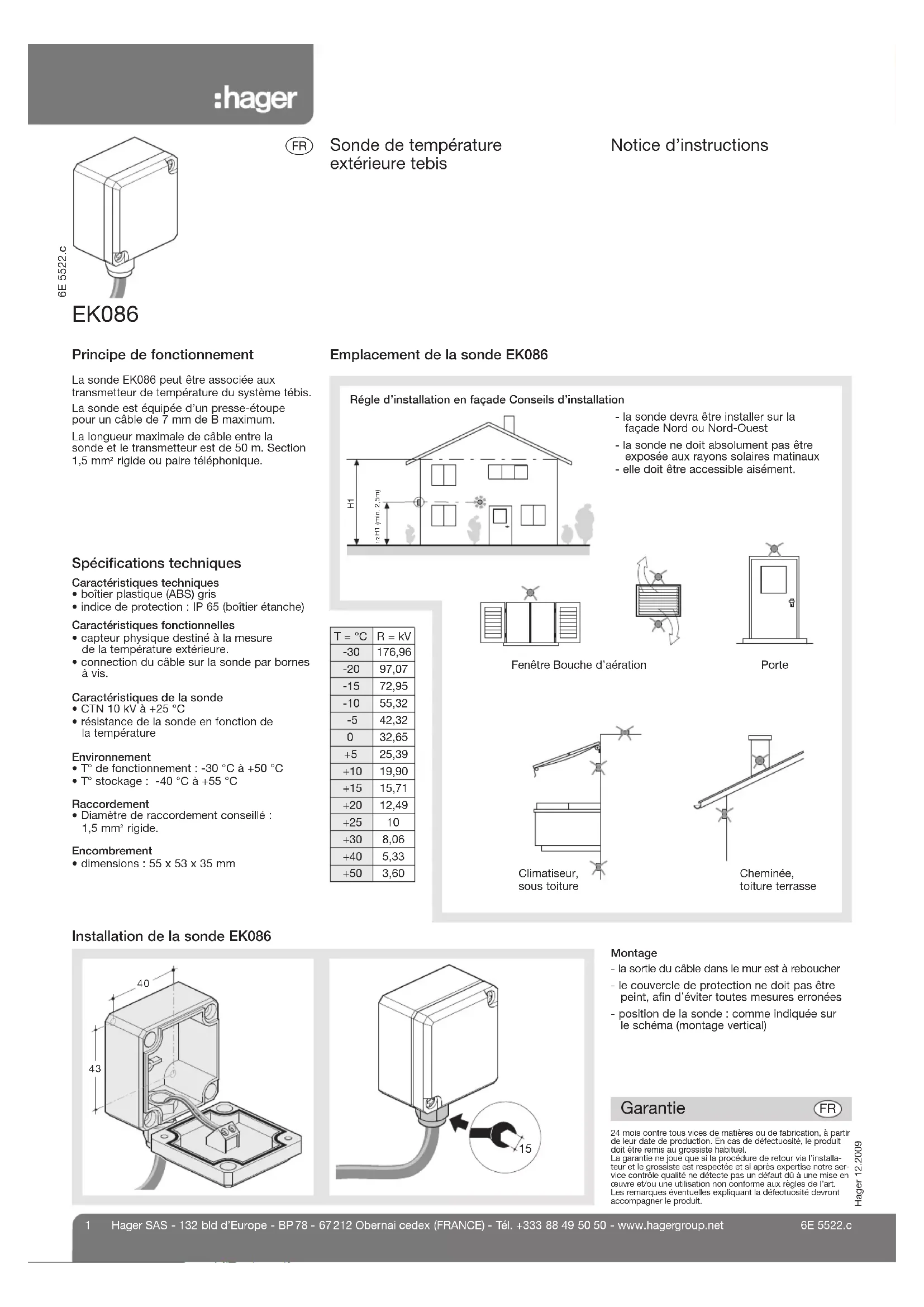

MODE D'EMPLOI EK086 HAGER

Sonde de température extérieure tebis

Notice d'instructions

EK086

Principé de fonctionnement

La sonde EK086 peut etre associée aux transmetteur de temperature du syste tebis. La sonde est equipede d'un presse-etoupe pour un cable de 7mm de B maximum.

La longueur maximale de cable entre la
sonde et le transmetteur est de 50m .Section
1,5 mm' rigide ou paire telephonique.

\section*{Caracteristiques techniques}
boitier plastique (ABS) gris
- indice de protection : IP 65 (boitier étanche)

\section*{Caracteristiques fonctionnelles}
- capteur physique destiné à la mesure de la température extérieure.
- connection du cable sur la sonde par bornes à vis.

\section*{Caracteristiques de la sonde}
- CTN 10 kV à +25 °C
- résistance de la sonde en fonction de la température

Environnement

T° de fonctionnement: -30 °C à +50 °C
- T° stockage: -40 °C à +55 °C

Raccordement
Diametre de raccordement conseilé: 1,5 mm² rigide.

Encombrement
- dimensions : 55 x 53 x 35 mm

T = °C	R = kV
-30	176,96
-20	97,07
-15	72,95
-10	55,32
-5	42,32
0	32,65
+5	25,39
+10	19,90
+15	15,71
+20	12,49
+25	10
+30	8,06
+40	5,33
+50	3,60

nplacement de la sonde EK086

Régle d'installation en façade Conseils d'installation

Fenetre Bouche d'aération

Porte

sous toiture

Cheminee, toiture terrasse

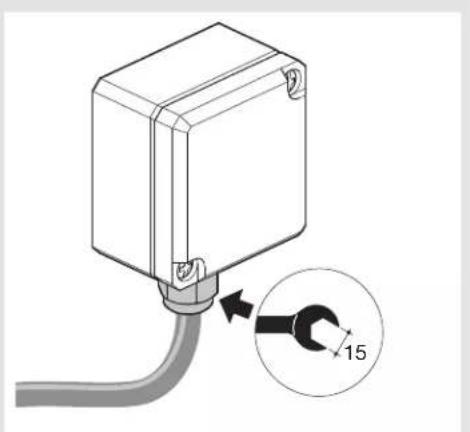

Installation de la sonde EK086

Montage

• la sortie du cable dans le mur est à reboucher
• le couvercle de protection ne doit pas etre peint,afin d'eviter toutes mesures erronées
• position de la sonde : comme indiquée sur le schéma (montage vertical)

Garantie

FR

24 mois contre tous vices de matieres ou de fabrication, à partir de leur date de production. En cas de défectuosity, le produit doit être remis au grossiste habituel. La garantie ne joue que si la procédure de retour va l'installateur et le grossiste est respectée et si après expertise notre service controlo qualite ne detecté pas un defaut du une mise en œuvre et /ou une utilisation non conforme aux règles de l'art. Les remarques évientielles expliquant la défectuosity devront accompagner le produit.
