WE250 - Prise électrique HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise électrique encastrée
Marque	Hager
Modèle	WE250
Catégorie	Prise de courant et antenne
Impédance	75 Ω
Atténuation	< 1 dB
Courant maximal	500 mA
Connectique TV	Fiche mâle
Connectique FM	Fiche femelle
Normes	NF EN 50083, UTE 90123, UTE 90125
Type de montage	Encastré
Utilisation prévue	Connexion d'antenne TV et FM
Couleur	Blanc
Compatibilité	Signaux TV et FM
Entretien	Nettoyer avec un chiffon sec
Sécurité	Conforme aux normes en vigueur
Réparabilité	Non réparable, pièce à remplacer
Informations générales	Notice disponible en ligne sur notice-facile.com
Type de connecteur	Coaxial
Alimentation	Aucune (passif)

FOIRE AUX QUESTIONS - WE250 HAGER

Comment brancher la prise WE250 ?

Connectez le câble coaxial de votre antenne TV à la fiche mâle TV et le câble FM à la fiche femelle FM. Assurez-vous que les connexions sont bien serrées. La prise se monte dans une boîte d'encastrement standard.

Quelle est l'atténuation de cette prise ?

L'atténuation est inférieure à 1 dB, ce qui garantit une perte de signal minimale pour une réception optimale.

Quelles normes respecte la prise WE250 ?

Elle respecte les normes NF EN 50083, UTE 90123 et UTE 90125, assurant la conformité aux standards de transmission de signaux.

Puis-je utiliser cette prise pour la télévision et la radio ?

Oui, elle est conçue pour connecter à la fois un signal TV et un signal FM (modulation de fréquence) via ses deux connecteurs distincts.

La prise WE250 est-elle compatible avec la TNT ?

Oui, elle est compatible avec la TNT (Télévision Numérique Terrestre) car elle transmet les signaux TV dans la bande de fréquences appropriée.

Comment nettoyer la prise WE250 ?

Utilisez un chiffon doux et sec pour nettoyer la surface. Évitez les produits chimiques ou abrasifs qui pourraient endommager les contacts.

La prise nécessite-t-elle une alimentation électrique ?

Non, c'est un composant passif qui ne nécessite aucune alimentation. Il transmet le signal sans amplification.

Où télécharger la notice d'utilisation ?

Vous pouvez télécharger la notice gratuitement sur notice-facile.com en recherchant le modèle WE250 de Hager.

Que faire si la prise ne fonctionne pas ?

Vérifiez d'abord les connexions des câbles. Si le problème persiste, testez avec un autre câble ou appareil. La prise peut être défectueuse et doit être remplacée.

La prise WE250 est-elle adaptée pour le satellite ?

Non, ce modèle est uniquement prévu pour les signaux TV et FM. Pour le satellite, utilisez les modèles WE256, WE257 ou WE258 avec connecteur type F.

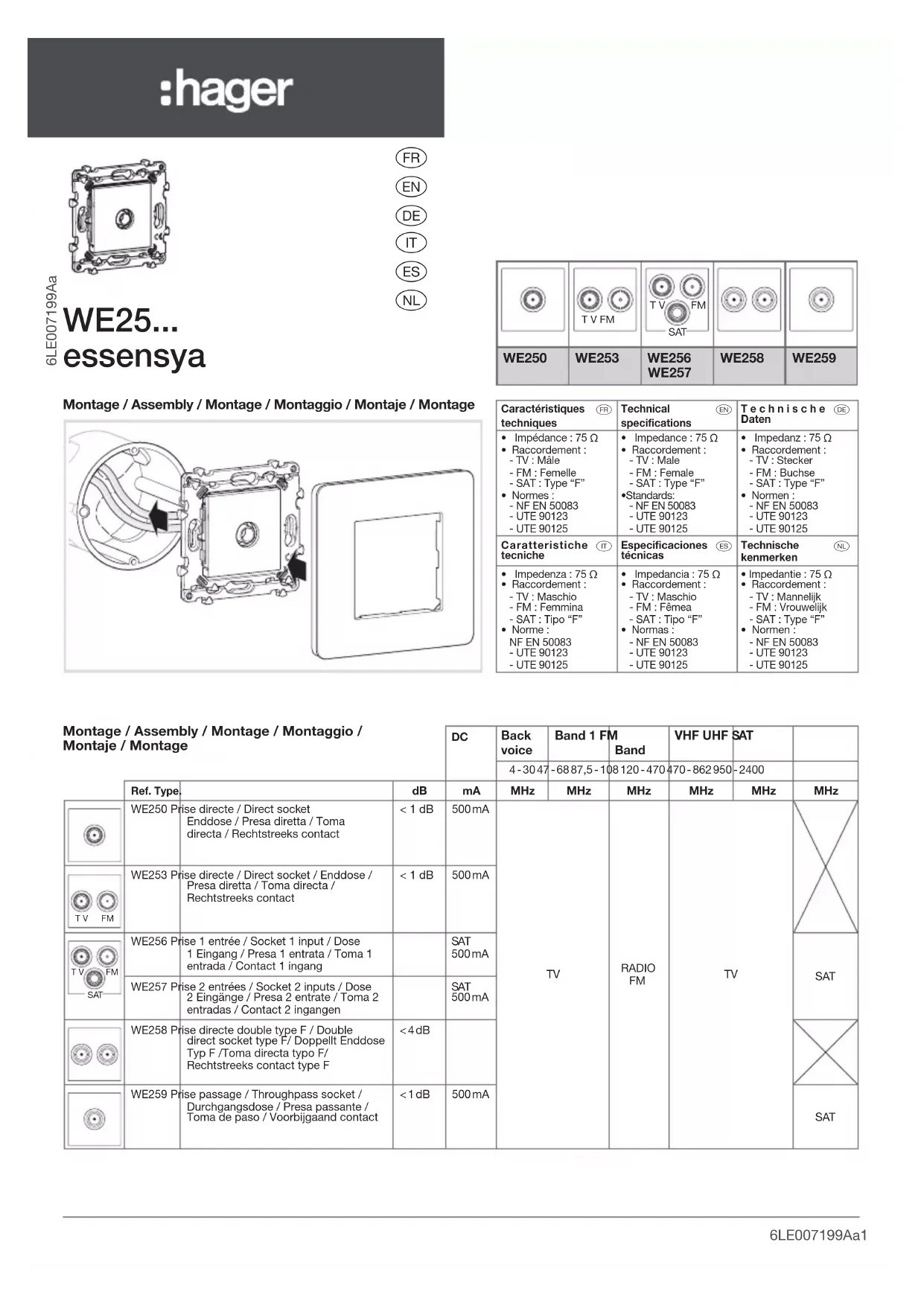

MODE D'EMPLOI WE250 HAGER

:hager

Technical line drawing of a square mechanical component with mounting flanges and central hole (no text or symbols)

FR

EN

DE

IT

ES

NL

WE25... essensya

WE250	WE253	WE256WE257	WE258	WE259

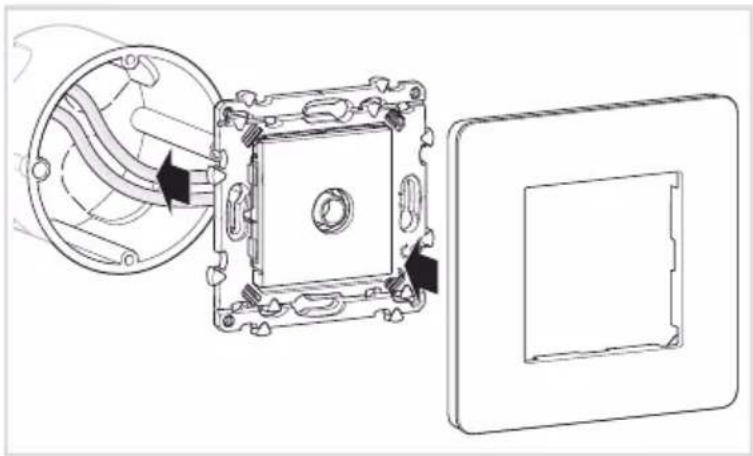

Montage / Assembly / Montage / Montaggio / Montaje / Montage

Technical line drawing of a mechanical assembly showing internal components and a separate view (no text or symbols)

Caractéristiques techniques	Technical specifications	Technische Daten
Impédance : 75 ΩRaccordement :- TV : Mâle- FM : Femelle- SAT : Type “F”Normes :- NF EN 50083- UTE 90123- UTE 90125	Impedance : 75 ΩRaccordement :- TV : Male- FM : Female- SAT : Type “F”Standards:- NF EN 50083- UTE 90123- UTE 90125	Impedanz : 75 ΩRaccordement :- TV : Stecker- FM : Buchse- SAT : Type “F”Normen :- NF EN 50083- UTE 90123- UTE 90125
Caratteristiche tecniche	Especificaciones técnicas	Technische kenmerken
Impedenza : 75 ΩRaccordement :- TV : Maschio- FM : Femmina- SAT : Tipo “F”Norme :NF EN 50083- UTE 90123- UTE 90125	Impedancia : 75 ΩRaccordement :- TV : Maschio- FM : Fémea- SAT : Tipo “F”Normas :- NF EN 50083- UTE 90123- UTE 90125	Impedantie : 75 ΩRaccordement :- TV : Mannelijk- FM : Vrouwelijk- SAT : Type “F”Normen :- NF EN 50083- UTE 90123- UTE 90125

Montage / Assembly / Montage / Montaggio / Montaje / Montage

					4-3047	-6887,5-108	120-470	470-862950	-2400
					Ref. Type.		dB	mA	MHz	MHz
	WE250	Prise directe / Direct socketEnddose / Presa diretta / Tomadirecta / Rechtstreeks contact	< 1 dB	500 mA	TV			RADIOFM	TV
	WE253	Prise directe / Direct socket / Enddose /Presa diretta / Toma directa /Rechtstreeks contact	< 1 dB	500 mA
	WE256	Prise 1 entrée / Socket 1 input / Dose1 Eingang / Presa 1 entrata / Toma 1entrada / Contact 1 ingang		SAT500 mA
SAI	WE257	Prise 2 entrées / Socket 2 inputs / Dose2 Eingänge / Presa 2 entrate / Toma 2entradas / Contact 2 ingangen		SAT500 mA
	WE258	Prise directe double type F / Doubledirect socket type F/ Doppellt EnddoseTyp F /Toma directa typo F/Rechtstreeks contact type F	<4 dB
	WE259	Prise passage / Throughpass socket /Durchgangsdose / Presa passante /Toma de paso / Voorbijgaand contact	<1 dB	500 mA

Coaxial / Coaxial / Koaxial / Coassiale / Coaxial / Coaxiaal

Ø 7 41 2 5,5

TV + FM + SAT
①

TN231 T V FM SAT

WE256 WE257

②

TV F SAT M

Technical line drawing of a mechanical component enclosed in a frame (no text or symbols)

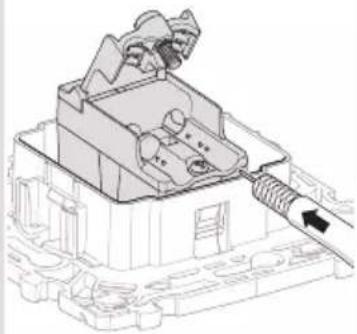

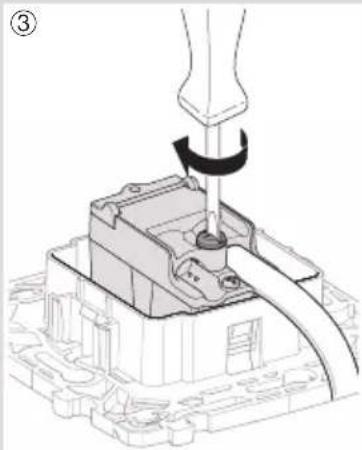

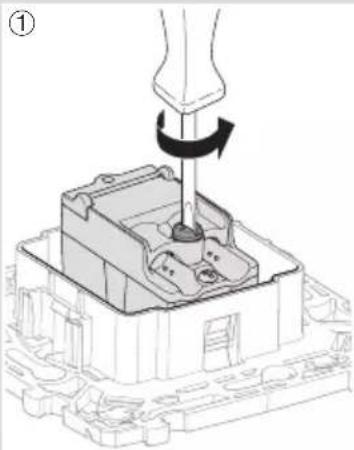

WE250, WE259

Technical illustration of a mechanical assembly with a tool and component, no visible text or symbols

②

Technical line drawing of a mechanical assembly with a tool inserted (no text or symbols)

Technical illustration of a mechanical assembly with a tool inserted, showing a component being inserted (no text or symbols present)

Technical line drawing of a mechanical component with mounting holes and internal structure (no text or symbols)

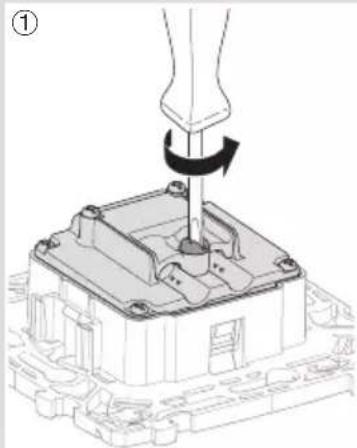

WE253, WE256, WE257

Mechanical assembly diagram showing a screwdriver pressing a component on a base (no text or symbols visible)

②

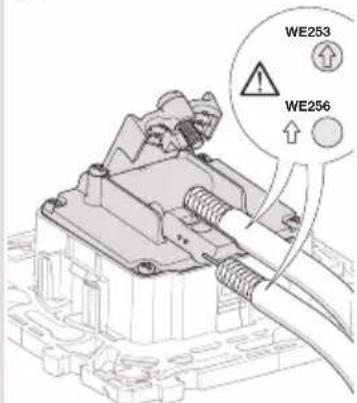

WE253 WE256

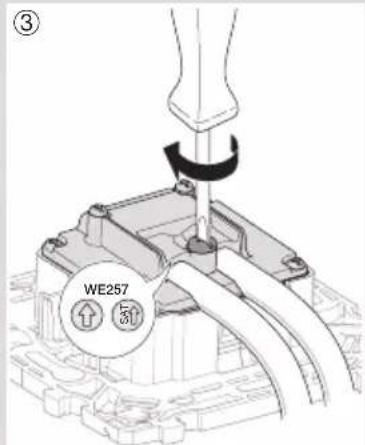

③ WE257
