| Type de produit | Prise électrique 2 entrées |
| Marque | Hager |
| Modèle | WE257 |
| Impédance | 75 Ω |
| Connecteur TV | Mâle (coaxial) |
| Connecteur FM | Femelle (coaxial) |
| Connecteur SAT | Type F (femelle) |
| Normes | NF EN 50083, UTE 90123, UTE 90125 |
| Nombre d'entrées | 2 entrées SAT |
| Utilisation | Réception satellite |
| Courant max. | 500 mA |
| Type de montage | Encastré |
| Alimentation | Passive (non alimentée) |
| Entretien | Nettoyer avec un chiffon doux et sec |
| Sécurité | Respecter les normes électriques locales |
| Garantie | 2 ans |
| Notice | Disponible en téléchargement gratuit |
FOIRE AUX QUESTIONS - WE257 HAGER
Quelle est la fonction de la prise Hager WE257 ?
La Hager WE257 est une prise électrique conçue pour la réception satellite avec 2 entrées (SAT). Elle permet de raccorder deux câbles coaxiaux pour distribuer le signal satellite.
Quels connecteurs sont présents sur la WE257 ?
La prise dispose de connecteurs : TV (mâle), FM (femelle) et SAT (type F femelle). Elle est adaptée aux signaux satellite.
Quelle est l'impédance de la prise WE257 ?
L'impédance est de 75 Ω, standard pour les signaux coaxiales TV et satellite.
Quel courant maximum supporte la WE257 ?
Le courant maximum est de 500 mA pour la voie satellite.
La prise WE257 est-elle compatible avec les normes françaises ?
Oui, elle est conforme aux normes NF EN 50083, UTE 90123 et UTE 90125.
Comment installer la prise WE257 ?
L'installation se fait en encastré. Suivez les instructions de montage fournies dans la notice. Utilisez des câbles coaxiaux de qualité et respectez les normes électriques.
La WE257 nécessite-t-elle une alimentation électrique ?
Non, c'est une prise passive qui ne nécessite pas d'alimentation externe.
Comment entretenir la prise WE257 ?
Nettoyez-la avec un chiffon doux et sec. Évitez les produits chimiques et l'humidité.
Où puis-je télécharger la notice de la WE257 ?
La notice est disponible gratuitement en téléchargement sur le site notice-facile.com au format PDF.
Quelle est la garantie de la prise Hager WE257 ?
La garantie est de 2 ans contre les défauts de fabrication.
Questions des utilisateurs sur WE257 HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Prise électrique au format PDF gratuitement ! Retrouvez votre notice WE257 - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WE257 de la marque HAGER.

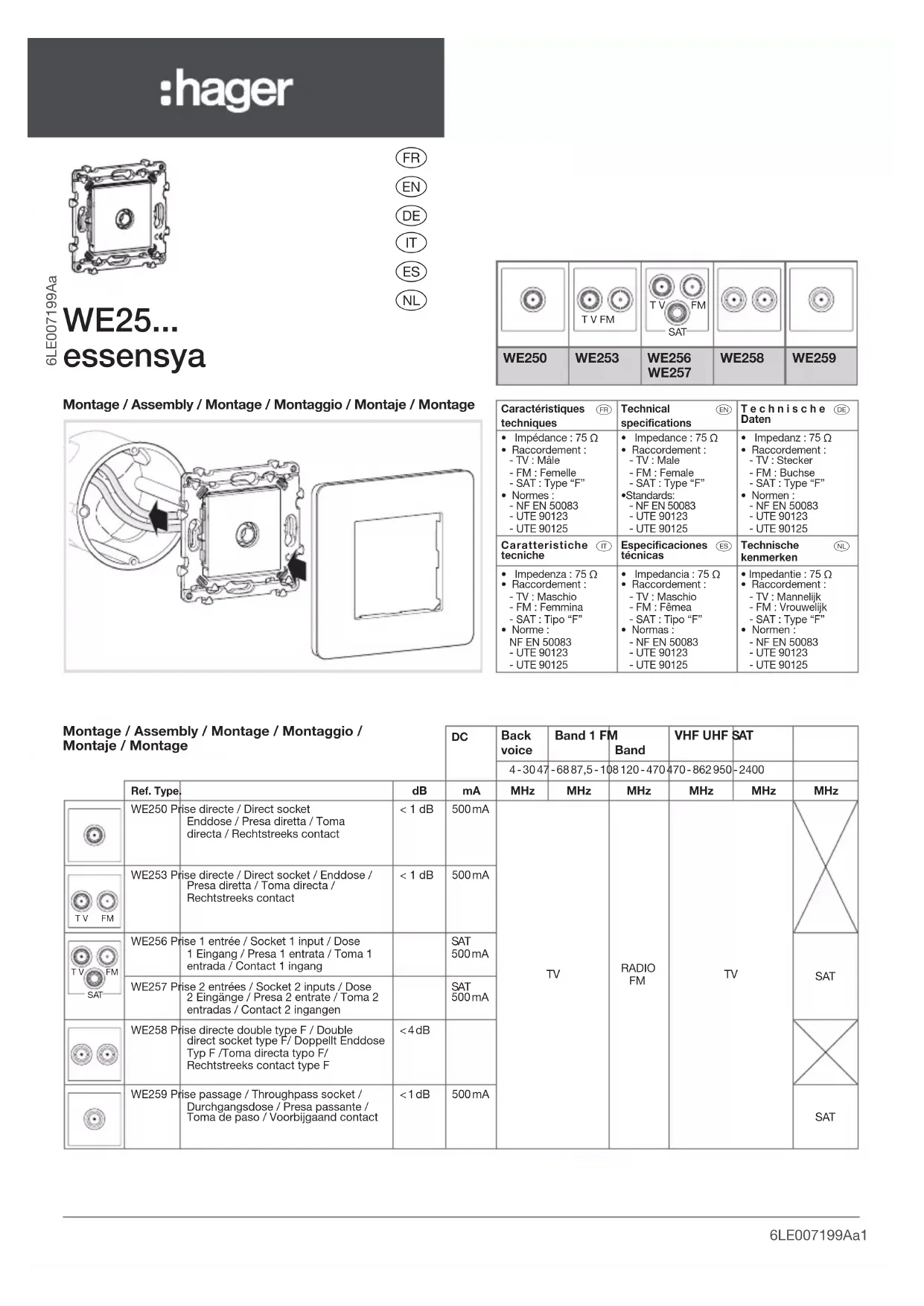

MODE D'EMPLOI WE257 HAGER
:hager
EN
DE
IT
ES
NL
WE25...
essensya

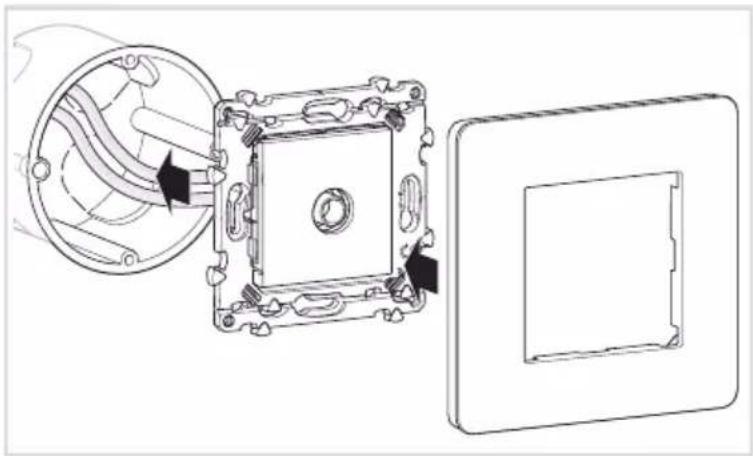

Montage / Assembly / Montage / Montaggio / Montaje / Montage
| Caractéristiques techniques | Technical specifications | Technische Daten |
| Impédance : 75 ΩRaccordement :- TV : Mâle- FM : Femelle- SAT : Type “F”Normes :- NF EN 50083- UTE 90123- UTE 90125 | Impedance : 75 ΩRaccordement :- TV : Male- FM : Female- SAT : Type “F”Standards:- NF EN 50083- UTE 90123- UTE 90125 | Impedanz : 75 ΩRaccordement :- TV : Stecker- FM : Buchse- SAT : Type “F”Normen :- NF EN 50083- UTE 90123- UTE 90125 |
| Caratteristiche tecniche | Especificaciones técnicas | Technische kenmerken |
| Impedenza : 75 ΩRaccordement :- TV : Maschio- FM : Femmina- SAT : Tipo “F”Norme :NF EN 50083- UTE 90123- UTE 90125 | Impedancia : 75 ΩRaccordement :- TV : Maschio- FM : Fémea- SAT : Tipo “F”Normas :- NF EN 50083- UTE 90123- UTE 90125 | Impedantie : 75 ΩRaccordement :- TV : Mannelijk- FM : Vrouwelijk- SAT : Type “F”Normen :- NF EN 50083- UTE 90123- UTE 90125 |
Montage / Assembly / Montage / Montaggio / Montaje / Montage
| 4-3047 | -6887,5-108 | 120-470 | 470-862950 | -2400 | ||||||
| Ref. Type. | dB | mA | MHz | MHz | ||||||
 | WE250 Prise directe / Direct socketEnddose / Presa diretta / Tomadirecta / Rechtstreeks contact | < 1 dB | 500 mA | TV | RADIOFM | TV | ||||
 | WE253 Prise directe / Direct socket / Enddose /Presa diretta / Toma directa /Rechtstreeks contact | < 1 dB | 500 mA | |||||||
 | WE256 Prise 1 entrée / Socket 1 input / Dose1 Eingang / Presa 1 entrata / Toma 1entrada / Contact 1 ingang | SAT500 mA | SAT | |||||||
| SAI | WE257 Prise 2 entrées / Socket 2 inputs / Dose2 Eingänge / Presa 2 entrate / Toma 2entradas / Contact 2 ingangen | SAT500 mA | ||||||||
 | WE258 Prise directe double type F / Doubledirect socket type F/ Doppellt EnddoseTyp F /Toma directa typo F/Rechtstreeks contact type F | <4 dB | SAT | |||||||
 | WE259 Prise passage / Throughpass socket /Durchgangsdose / Presa passante /Toma de paso / Voorbijgaand contact | <1 dB | 500 mA | |||||||
Coaxial / Coaxial / Koaxial / Coassiale / Coaxial / Coaxiaal
TV + FM + SAT


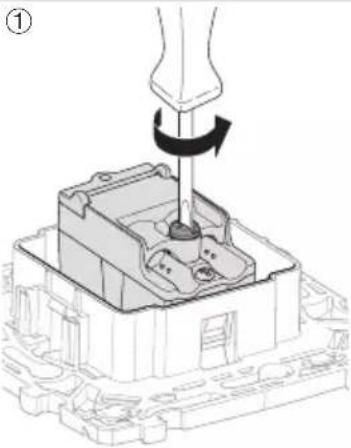

Technical line drawing of an electrical switch or relay component enclosed in a frame (no text or symbols)WE250, WE259


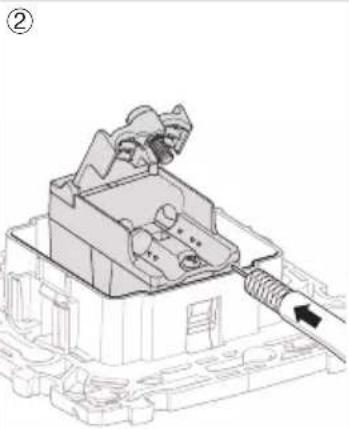

Technical line drawing of a mechanical assembly with a tool inserted, showing internal components and motion direction (no text or symbols)


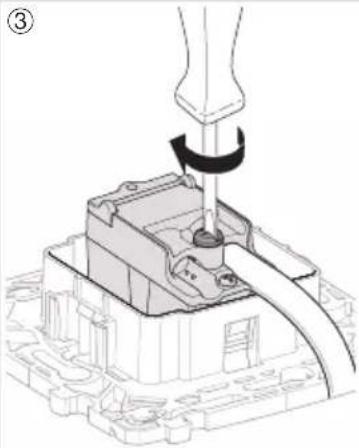

Technical line drawing of a mechanical component with a hand inserting a screw into it (no text or symbols present)


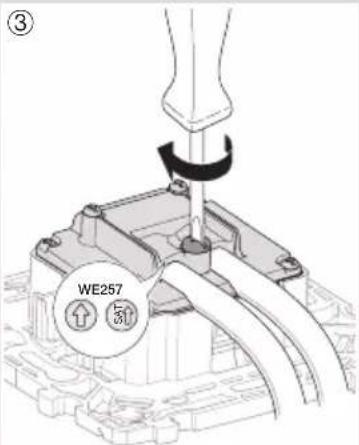

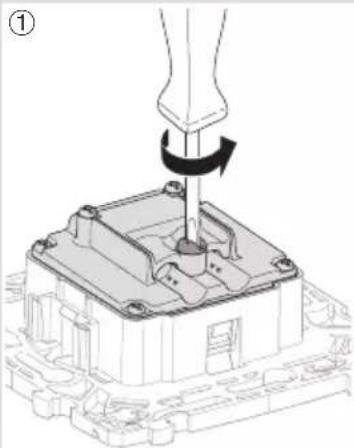

Technical line drawing of a mechanical housing or enclosure with mounting brackets and internal components (no text or symbols)WE253, WE256, WE257


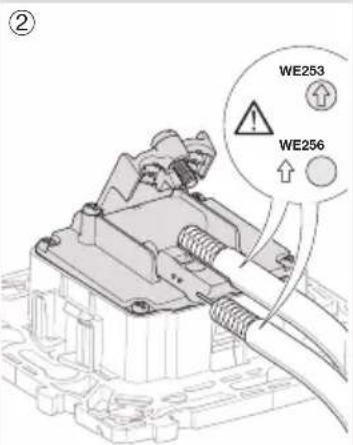

② WE253 WE256
