Caractéristiques techniques	Prise murale HAGER WH53821204Q, type F (Schuko), 16A, 250V, avec obturateurs de sécurité.
Utilisation	Conçue pour une installation dans des environnements domestiques et professionnels, compatible avec tous les appareils électriques standards.
Maintenance et réparation	Vérifier régulièrement l'état des prises et des connexions. En cas de défaillance, remplacer la prise par un modèle identique ou consulter un électricien qualifié.
Sécurité	Équipée d'obturateurs de sécurité pour prévenir les risques d'électrocution. Respecter les normes de sécurité électrique en vigueur lors de l'installation.
Informations générales	Produit conforme aux normes CE, garantie de 2 ans. Installation recommandée par un professionnel pour assurer la conformité et la sécurité.

FOIRE AUX QUESTIONS - WH53821204Q HAGER

Comment installer la prise murale HAGER WH53821204Q ?

Pour installer la prise murale, coupez l'alimentation électrique, retirez le couvercle de la prise, branchez les fils selon les indications du schéma de câblage fourni, puis remettez le couvercle en place et rétablissez l'alimentation.

Quelle est la puissance maximale supportée par la prise HAGER WH53821204Q ?

La prise murale HAGER WH53821204Q supporte une puissance maximale de 16 A.

La prise HAGER WH53821204Q est-elle compatible avec les prises françaises ?

Oui, la prise HAGER WH53821204Q est conçue pour être compatible avec les normes des prises françaises.

Comment résoudre un problème de prise qui ne fonctionne pas ?

Vérifiez d'abord si l'alimentation électrique est rétablie. Ensuite, inspectez les connexions des fils dans la prise pour vous assurer qu'elles sont correctement fixées. Si le problème persiste, il peut être nécessaire de remplacer la prise.

La prise HAGER WH53821204Q est-elle étanche ?

Non, la prise HAGER WH53821204Q n'est pas étanche. Il est recommandé de l'utiliser à l'intérieur dans des conditions sèches.

Comment nettoyer la prise murale HAGER WH53821204Q ?

Pour nettoyer la prise, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou de l'eau pour ne pas endommager la prise.

Où trouver des pièces de rechange pour la prise HAGER WH53821204Q ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés HAGER ou sur le site officiel de HAGER.

Est-ce que la prise HAGER WH53821204Q a une garantie ?

Oui, la prise HAGER WH53821204Q est généralement couverte par une garantie de 2 ans contre les défauts de fabrication.

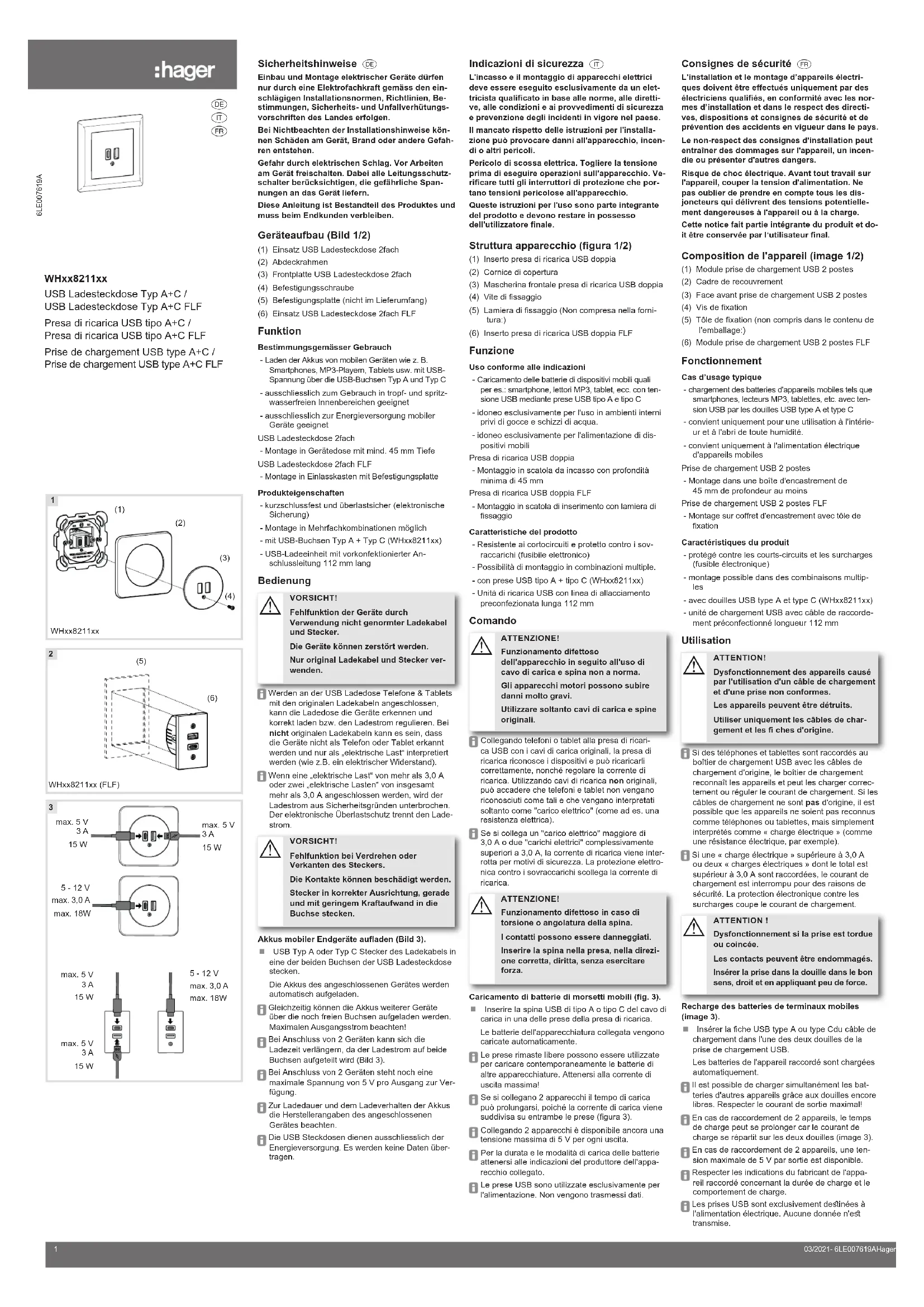

MODE D'EMPLOI WH53821204Q HAGER

Akkus mobiler Endgeräte aufladen (Bild 3). USB Typ A oder Typ C Stecker des Ladekabels in eine der beiden Buchsen der USB Ladesteckdose stecken. Die Akkus des angeschlossenen Gerätes werden automatisch aufgeladen. Gleichzeitig können die Akkus weiterer Geräte über die noch freien Buchsen aufgeladen werden. Maximalen Ausgangsstrom beachten! Bei Anschluss von 2 Geräten kann sich die Ladezeit verlängern, da der Ladestrom auf beide Buchsen aufgeteilt wird (Bild 3). Bei Anschluss von 2 Geräten steht noch eine maximale Spannung von 5 V pro Ausgang zur Ver- fügung. Zur Ladedauer und dem Ladeverhalten der Akkus die Herstellerangaben des angeschlossenen Gerätes beachten. Die USB Steckdosen dienen ausschliesslich der Energieversorgung. Es werden keine Daten über- tragen. Consignes de sécurité a L’installation et le montage d’appareils électri- ques doivent être effectués uniquement par des électriciens qualifiés, en conformité avec les nor- mes d’installation et dans le respect des directi- ves, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays. Le non-respect des consignes d'installation peut entraîner des dommages sur l'appareil, un incen- die ou présenter d'autres dangers. Risque de choc électrique. Avant tout travail sur l'appareil, couper la tension d'alimentation. Ne pas oublier de prendre en compte tous les dis- joncteurs qui délivrent des tensions potentielle- ment dangereuses à l'appareil ou à la charge. Cette notice fait partie intégrante du produit et do- it être conservée par l‘utilisateur final. Composition de l'appareil (image 1/2) (1) Module prise de chargement USB 2 postes (2) Cadre de recouvrement (3) Face avant prise de chargement USB 2 postes (4) Vis de fixation (5) Tôle de fixation (non compris dans le contenu de l'emballage:) (6) Module prise de chargement USB 2 postes FLF Fonctionnement Cas d’usage typique - chargement des batteries d'appareils mobiles tels que smartphones, lecteurs MP3, tablettes, etc. avec ten- sion USB par les douilles USB type A et type C - convient uniquement pour une utilisation à l'intérie- ur et à l'abri de toute humidité. - convient uniquement à l'alimentation électrique d'appareils mobiles Prise de chargement USB 2 postes - Montage dans une boîte d'encastrement de 45 mm de profondeur au moins Prise de chargement USB 2 postes FLF - Montage sur coffret d'encastrement avec tôle de fixation Caractéristiques du produit - protégé contre les courts-circuits et les surcharges (fusible électronique) - montage possible dans des combinaisons multip- les - avec douilles USB type A et type C (WHxx8211xx) - unité de chargement USB avec câble de raccorde- ment préconfectionné longueur 112 mm Utilisation ATTENTION! Dysfonctionnement des appareils causé par l'utilisation d'un câble de chargement et d'une prise non conformes. Les appareils peuvent être détruits. Utiliser uniquement les câbles de char- gement et les fi ches d'origine.

Si des téléphones et tablettes sont raccordés au boîtier de chargement USB avec les câbles de chargement d'origine, le boîtier de chargement reconnaît les appareils et peut les charger correc- tement ou réguler le courant de chargement. Si les câbles de chargement ne sont pas d'origine, il est possible que les appareils ne soient pas reconnus comme téléphones ou tablettes, mais simplement interprétés comme « charge électrique » (comme une résistance électrique, par exemple). Si une « charge électrique » supérieure à 3,0 A ou deux « charges électriques » dont le total est supérieur à 3,0 A sont raccordées, le courant de chargement est interrompu pour des raisons de sécurité. La protection électronique contre les surcharges coupe le courant de chargement. ATTENTION ! Dysfonctionnement si la prise est tordue ou coincée. Les contacts peuvent être endommagés. Insérer la prise dans la douille dans le bon sens, droit et en appliquant peu de force.

Efficienza energetica ≥86% Potenza di perdita (consumo in standby) ≤100mW Informations destinées aux électriciens DANGER ! Choc électrique en cas de contact avec les parties sous tension! Un choc électrique peut entraîner la mort ! Avant d'intervenir sur l'appareil, mettre l'installation hors tension et recouvrir les pièces conductrices avoisinantes !

Montage et raccordement électrique Raccordement et montage de l'appareil. L'appareil est protégé par un disjoncteur 16 A max. Raccorder l'appareil (1) conformément au schéma de branchement (image 4, a). Pour ce faire, utiliser des bornes de jonction adaptées. Aligner l'appareil, le placer dans la boîte d'encas- trement et le fixer à l'aide des vis de fixation. Placer le cadre de recouvrement. Placer la face avant et la fixer avec la vis (4). Selon la situation de montage des boîtiers de chargement USB et l'état de chargement de l'ap- pareil raccordé, il est possible que de faibles bruits soient audibles pendant le chargement. Ce phéno- mène doit en particulier être pris en compte en cas d'installation dans des chambres à coucher. Raccordement et montage de l'appareil FLF. L'appareil est protégé par un disjoncteur 16 A max. Raccorder l'appareil (6) conformément au schéma de branchement (image 4, b). Pour ce faire, utiliser des bornes de jonction adaptées. Encliqueter l'appareil (6) dans la platine de fixation (5). Selon la situation de montage des boîtiers de chargement USB et l'état de chargement de l'ap- pareil raccordé, il est possible que de faibles bruits soient audibles pendant le chargement. Ce phéno- mène doit en particulier être pris en compte en cas d'installation dans des chambres à coucher. Si la boîte d’encastrement (WH37961623Z) doit être montée, les fils de raccordement doivent être épissés à l’extérieur de la boîte d’encastrement. Annexes Caractéristiques techniques Tension d'entrée 230 VAC ± 10% 50/60 Hz Courant d'entrée max. 0,4A Unilatéral, avec embout de câble, câble de raccordement préconfectionné 2 x 0,5 mm² Longueur câble de raccordement 112 mm Indice de protection IP20 Température de fonctionnement 0°C … +35°C Température de stockage/transport -20 °C ... + 55 °C Altitude de fonctionnement <. 5000 m Surtension 4 kV Données de sortie Type dedouille USB Mo- dèle A + CType A, exploi-tée seuleType C, exploi-tée seuleTension desortie [V]5,0 5,0 9,0 12,0 5,0 9,0 12,0Courant desortie [A]3,0 3,0 2,0 1,5 3,0 2,0 1,5Puissance sortie [W]

Efficacité énergétique ≥86% Perte de puissance (consommation en veille) ≤ 100 mW
