Type de produit	Chargeur de batterie USB mural
Marque	Hager
Modèle	WH50821200A
Nombre de ports USB	2 (1 x USB-A, 1 x USB-C)
Tension d'entrée	230 VAC ± 10 %, 50/60 Hz
Courant d'entrée max.	0,4 A
Tension de sortie (par port)	5 V / 9 V / 12 V (selon protocole de charge)
Courant de sortie max. total	3,0 A
Puissance de sortie max. par port	18 W
Protection	Court-circuit, surcharge (fusible électronique)
Indice de protection	IP20
Température de fonctionnement	0 °C à +35 °C
Longueur du câble de raccordement	112 mm
Type de montage	Encastré (boîte 45 mm min.) ou sur coffret (FLF)
Alimentation	Secteur 230 VAC
Fonctions principales	Chargement de smartphones, tablettes et autres appareils mobiles
Entretien et nettoyage	Débrancher l'alimentation, nettoyer avec un chiffon sec et doux
Sécurité	Installation par un électricien qualifié ; couper le courant avant toute intervention
Pièces détachées et réparabilité	Appareil scellé, aucune pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - WH50821200A HAGER

Puis-je charger deux appareils simultanément avec ce chargeur ?

Oui, les deux ports USB peuvent être utilisés en même temps. Cependant, le courant total de sortie est limité à 3,0 A. Si la somme des courants demandés dépasse cette limite, la protection électronique interrompt la charge. Il est recommandé d'utiliser des câbles d'origine pour éviter les dysfonctionnements.

Quelles tensions de sortie sont disponibles sur les ports USB ?

Le chargeur délivre automatiquement 5 V, 9 V ou 12 V en fonction du protocole de charge de l'appareil connecté. Par exemple, un smartphone standard se chargera en 5 V, tandis qu'un appareil compatible Quick Charge pourra recevoir 9 V ou 12 V pour une charge plus rapide.

Mon téléphone ne charge pas ou charge très lentement, que faire ?

Vérifiez d'abord l'état du câble USB : utilisez impérativement le câble d'origine de votre appareil. Si le câble est endommagé ou non conforme, le chargeur peut ne pas reconnaître l'appareil et limiter le courant. Essayez également de ne brancher qu'un seul appareil pour voir si le problème persiste.

Ce chargeur est-il compatible avec les appareils USB-C ?

Oui, le modèle WH50821200A est équipé d'un port USB-C en plus du port USB-A. Il peut donc charger des appareils dotés de connecteurs USB-C, comme les smartphones récents ou les tablettes, avec une puissance adaptée.

Dois-je faire appel à un électricien pour installer ce chargeur ?

Oui, l'installation doit être réalisée exclusivement par un électricien qualifié, conformément aux normes en vigueur. Avant toute intervention, il est impératif de couper l'alimentation électrique au niveau du disjoncteur.

Que faire si le chargeur ne fonctionne plus ou ne s'allume pas ?

Vérifiez d'abord que le disjoncteur correspondant est en position 'marche' et que la tension secteur est présente. Si le problème persiste, le fusible électronique interne a peut-être disjoncté en raison d'une surcharge. Attendez quelques minutes et réessayez. Si rien ne change, contactez le service après-vente Hager.

Puis-je installer ce chargeur dans une salle de bain ou un environnement humide ?

Non, cet appareil a un indice de protection IP20, ce qui signifie qu'il est protégé contre les corps solides mais pas contre l'eau. Il convient uniquement pour une utilisation à l'intérieur, dans des pièces sèches et à l'abri de l'humidité.

Le chargeur chauffe-t-il pendant l'utilisation ?

Un léger échauffement est normal lors de la charge, surtout si deux appareils sont branchés. Toutefois, si l'appareil devient très chaud au toucher, débranchez-le immédiatement et vérifiez qu'il n'y a pas de surcharge ou de court-circuit. La protection électronique intégrée limite les risques.

Comment nettoyer correctement le chargeur ?

Avant tout nettoyage, coupez l'alimentation électrique au disjoncteur. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de produits liquides, de solvants ou de nettoyants abrasifs qui pourraient endommager l'appareil.

Le chargeur est-il protégé contre les surtensions ou les orages ?

Le chargeur intègre une protection électronique contre les surcharges et les courts-circuits. En cas de surtension importante (comme la foudre), il est conseillé de débrancher l'appareil si un orage approche, car la protection n'est pas garantie contre les surtensions atmosphériques.

MODE D'EMPLOI WH50821200A HAGER

Consignes de sécurité FR

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriciens qualifiés, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays. Le non-respect des consignes d'installation peut entraîner des dommages sur l'appareil, un incendie ou présenter d'autres dangers.

Risque de choc électrique. Avant tout travail sur l'appareil, couper la tension d'alimentation. Ne pas oublier de prendre en compte tous les disjoncteurs qui délivrent des tensions potentiellement dangereuses à l'appareil ou à la charge. Cette notice fait partie intégrante du produit et doit être conservée par l'utilisateur final.

Composition de l'appareil (image 1/2)

(1) Module prise de chargement USB 2 postes (2) Cadre de recouvrement

(3) Face avant prise de chargement USB 2 postes

(4) Vis de fixation

(5) Tôle de fixation (non compris dans le contenu de l'emballage:)

(6) Module prise de chargement USB 2 postes FLF

Fonctionnement

Cas d'usage typique

- chargement des batteries d'appareils mobiles tels que smartphones, lecteurs MP3, tablettes, etc. avec tension USB par les douilles USB type A et type C

- convient uniquement pour une utilisation à l'intérieur et à l'abri de toute humidité.

- convient uniquement à l'alimentation électrique d'appareils mobiles

Prise de chargement USB 2 postes

- Montage dans une boîte d'encastrement de 45 mm de profondeur au moins

Prise de chargement USB 2 postes FLF

- Montage sur coffret d'encastrement avec tôle de fixation

Caractéristiques du produit

- protégé contre les courts-circuits et les surcharges (fusible électronique)

- montage possible dans des combinaisons multiples

- avec douilles USB type A et type C (WHxx8211xx)

- unité de chargement USB avec câble de raccordement préconfectionné longueur 112 mm

Utilisation

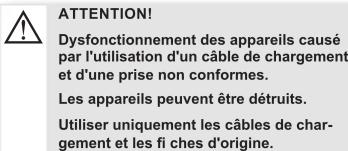

ATTENTION! Dysfonctionnement des appareils causé par l'utilisation d'un câble de chargement et d'une prise non conformes. Les appareils peuvent être détruits. Utiliser uniquement les câbles de char- gement et les fi ches d'origine.

Si des téléphones et tablettes sont raccordés au boîtier de chargement USB avec les câbles de chargement d'origine, le boîtier de chargement reconnaît les appareils et peut les charger correctement ou réguler le courant de chargement. Si les câbles de chargement ne sont pas d'origine, il est possible que les appareils ne soient pas reconnus comme téléphones ou tablettes, mais simplement interprétés comme « charge électrique » (comme une résistance électrique, par exemple).

Si une « charge électrique » supérieure à 3,0 A ou deux « charges électriques » dont le total est supérieur à 3,0 A sont raccordées, le courant de chargement est interrompu pour des raisons de sécurité. La protection électronique contre les surcharges coupe le courant de chargement.

ATTENTION ! Dysfonctionnement si la prise est tordue ou coincée. Les contacts peuvent être endommagés. Insérer la prise dans la douille dans le bon sens, droit et en appliquant peu de force.

Recharge des batteries de terminaux mobiles (image 3).

Insérer la fiche USB type A ou type Cdu câble de chargement dans l'une des deux douilles de la prise de chargement USB. Les batteries de l'appareil raccordé sont chargées automatiquement.

Il est possible de charger simultanément les batteries d'autres appareils grâce aux douilles encore libres. Respecter le courant de sortie maximal!

En cas de raccordement de 2 appareils, le temps de charge peut se prolonger car le courant de charge se répartit sur les deux douilles (image 3).

En cas de raccordement de 2 appareils, une tension maximale de 5 V par sortie est disponible.

Respecter les indications du fabricant de l'appareil raccordé concernant la durée de charge et le comportement de charge.

Les prises USB sont exclusivement destinées à l'alimentation électrique. Aucune donnée n'est transmise.

Informations destinées aux électriciens

DANGER!

Choc électrique en cas de contact avec les parties sous tension!

Un choc électrique peut entraîner la mort !

Avant d'intervenir sur l'appareil, mettre l'installation hors tension et recouvrir les pièces conductrices avoisinantes !

Montage et raccordement électrique

Raccordement et montage de l'appareil.

L'appareil est protégé par un disjoncteur 16 A max.

Raccorder l'appareil (1) conformément au schéma de branchement (image 4, a). Pour ce faire, utiliser des bornes de jonction adaptées.

- Aligner l'appareil, le placer dans la boîte d'encastrement et le fixer à l'aide des vis de fixation.

Placer le cadre de recouvrement.

Placer la face avant et la fixer avec la vis (4).

Selon la situation de montage des boîtiers de chargement USB et l'état de chargement de l'appareil raccordé, il est possible que de faibles bruits soient audibles pendant le chargement. Ce phénomène doit en particulier être pris en compte en cas d'installation dans des chambres à coucher.

Raccordement et montage de l'appareil FLF.

L'appareil est protégé par un disjoncteur 16 A max.

Raccorder l'appareil (6) conformément au schéma de branchement (image 4, b). Pour ce faire, utiliser des bornes de jonction adaptées.

Encliqueter l'appareil (6) dans la platine de fixation (5).

Selon la situation de montage des boîtiers de chargement USB et l'état de chargement de l'appareil raccordé, il est possible que de faibles bruits soient audibles pendant le chargement. Ce phénomène doit en particulier être pris en compte en cas d'installation dans des chambres à coucher.

Si la boîte d'encastrement (WH37961623Z) doit être montée, les fils de raccordement doivent être épissés à l'extérieur de la boîte d'encastrement.

Annexes

Caractéristiques techniques

Tension d'entrée	230 VAC ± 10% 50/60 Hz
Courant d'entrée	max. 0,4A
Unilatéral, avec embout de câble,câble de raccordement préconfectionné	2 x 0,5 mm ^2
Longueur câble de raccordement	112 mm
Indice de protection	IP20
Température de fonctionnement	0°C ... +35°C
Température de stockage/transport	-20 °C ... + 55 °C
Altitude de fonctionnement	<. 5000 m

Surtension

4 kV

Données de sortie

Type de douille USB	Mo-dèle A + C	Type A, exploi-tée seule			Type C, exploi-tée seule
Tension de sortie [V]	5,0 5,0	9,0	12,0	5,0 9,0	12,0
Courant de sortie [A]	3,0 3,0	2,0	1,5	3,0 2,0	1,5
Puissance de sortie [W]	15	15	18	18	15	18	18

Efficacité énergétique

≥86%

Perte de puissance

(consommation en veille)

≤ 100 mW
