WH57821205C - Chargeur de batterie HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise de chargement USB 2 postes
Marque	Hager
Modèle	WH57821205C
Tension d'entrée	230 V AC ± 10% 50/60 Hz
Courant d'entrée max.	0,4 A
Tension de sortie USB (Type A ou C seule)	5 V (3 A), 9 V (2 A), 12 V (1,5 A)
Courant de sortie total max.	3 A
Puissance de sortie max.	18 W par port (USB-C), 15 W par port (USB-A)
Type de douilles USB	Type A et Type C (selon variante)
Protection	Contre les courts-circuits et les surcharges (fusible électronique)
Longueur du câble de raccordement	112 mm
Indice de protection	IP20
Température de fonctionnement	0 °C à +35 °C
Température de stockage	-20 °C à +55 °C
Altitude de fonctionnement max.	5000 m
Efficacité énergétique	≥ 86%
Consommation en veille	≤ 100 mW
Montage	Dans boîte d'encastrement 45 mm de profondeur minimum
Section des conducteurs	2 x 0,5 mm²
Protection amont	Disjoncteur 16 A max.

FOIRE AUX QUESTIONS - WH57821205C HAGER

Quels appareils puis-je charger avec cette prise USB ?

Cette prise est conçue pour charger des appareils mobiles comme les smartphones, tablettes, lecteurs MP3, etc. via un câble USB. Elle n'est pas adaptée pour des appareils nécessitant une tension ou un courant supérieur.

Puis-je charger deux appareils en même temps ?

Oui, les deux ports USB peuvent être utilisés simultanément. Cependant, le courant de charge total est limité à 3 A, donc le temps de charge peut être plus long si les deux appareils consomment beaucoup.

Comment installer la prise de chargement USB Hager dans un mur ?

L'installation doit être réalisée par un électricien qualifié. Coupez d'abord l'alimentation. Raccordez les fils selon le schéma (230 V AC), placez l'appareil dans une boîte d'encastrement d'au moins 45 mm de profondeur, fixez avec les vis, puis montez le cadre et la face avant.

Que faire si la protection contre les surcharges se déclenche ?

Si le courant total dépasse 3 A, la protection électronique coupe la sortie. Débranchez un des appareils et attendez quelques secondes avant de réessayer. Utilisez des câbles d'origine pour éviter ce problème.

Est-il normal d'entendre un faible bruit pendant la charge ?

Oui, selon la notice, de faibles bruits peuvent être audibles pendant la charge en fonction du montage et de l'état de charge de l'appareil. C'est normal, notamment si l'installation est dans une chambre.

Quels câbles dois-je utiliser pour charger mon téléphone ?

Utilisez exclusivement les câbles de charge d'origine fournis avec vos appareils. Les câbles non certifiés peuvent ne pas être reconnus et la charge peut être limitée ou interrompue.

La prise USB transmet-elle des données ?

Non, cette prise est uniquement destinée à l'alimentation électrique. Aucune donnée n'est transmise via les ports USB.

Quelle est la tension de sortie maximale ?

La tension maximale est de 12 V sur le port USB-C lorsqu'il est utilisé seul, avec un courant de 1,5 A. Sur le port USB-A, la tension est de 5 V (3 A) ou 9 V (2 A) selon le protocole de charge.

Puis-je utiliser cette prise en extérieur ?

Non, l'indice de protection est IP20, ce qui signifie qu'elle est protégée contre les solides mais pas contre l'eau. Elle convient uniquement pour une utilisation en intérieur et à l'abri de l'humidité.

Que faire si la fiche USB ne s'insère pas facilement ?

Insérez la fiche dans le bon sens, droite et en exerçant une force modérée. Ne forcez pas si elle est tordue, car cela pourrait endommager les contacts.

MODE D'EMPLOI WH57821205C HAGER

Consignes de sécurité FR

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriciens qualifiés, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays. Le non-respect des consignes d'installation peut entraîner des dommages sur l'appareil, un incendie ou présenter d'autres dangers.

Risque de choc électrique. Avant tout travail sur l'appareil, couper la tension d'alimentation. Ne pas oublier de prendre en compte tous les disjoncteurs qui délivrent des tensions potentiellement dangereuses à l'appareil ou à la charge. Cette notice fait partie intégrante du produit et doit être conservée par l'utilisateur final.

Composition de l'appareil (image 1/2)

(1) Module prise de chargement USB 2 postes (2) Cadre de recouvrement

(3) Face avant prise de chargement USB 2 postes

(4) Vis de fixation

(5) Tôle de fixation (non compris dans le contenu de l'emballage:)

(6) Module prise de chargement USB 2 postes FLF

Fonctionnement

Cas d'usage typique

- chargement des batteries d'appareils mobiles tels que smartphones, lecteurs MP3, tablettes, etc. avec tension USB par les douilles USB type A et type C

- convient uniquement pour une utilisation à l'intérieur et à l'abri de toute humidité.

- convient uniquement à l'alimentation électrique d'appareils mobiles

Prise de chargement USB 2 postes

- Montage dans une boîte d'encastrement de 45 mm de profondeur au moins

Prise de chargement USB 2 postes FLF

- Montage sur coffret d'encastrement avec tôle de fixation

Caractéristiques du produit

- protégé contre les courts-circuits et les surcharges (fusible électronique)

- montage possible dans des combinaisons multiples

- avec douilles USB type A et type C (WHxx8211xx)

- unité de chargement USB avec câble de raccordement préconfectionné longueur 112 mm

Utilisation

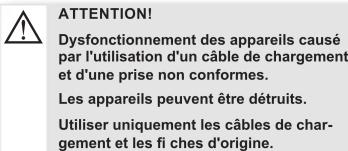

ATTENTION! Dysfonctionnement des appareils causé par l'utilisation d'un câble de chargement et d'une prise non conformes. Les appareils peuvent être détruits. Utiliser uniquement les câbles de chargement et les fi ches d'origine.

Si des téléphones et tablettes sont raccordés au boîtier de chargement USB avec les câbles de chargement d'origine, le boîtier de chargement reconnaît les appareils et peut les charger correctement ou réguler le courant de chargement. Si les câbles de chargement ne sont pas d'origine, il est possible que les appareils ne soient pas reconnus comme téléphones ou tablettes, mais simplement interprétés comme « charge électrique » (comme une résistance électrique, par exemple).

Si une « charge électrique » supérieure à 3,0 A ou deux « charges électriques » dont le total est supérieur à 3,0 A sont raccordées, le courant de chargement est interrompu pour des raisons de sécurité. La protection électronique contre les surcharges coupe le courant de chargement.

ATTENTION ! Dysfonctionnement si la prise est tordue ou coincée. Les contacts peuvent être endommagés. Insérer la prise dans la douille dans le bon sens, droit et en appliquant peu de force.

Recharge des batteries de terminaux mobiles (image 3).

Insérer la fiche USB type A ou type Cdu câble de chargement dans l'une des deux douilles de la prise de chargement USB. Les batteries de l'appareil raccordé sont chargées automatiquement.

Il est possible de charger simultanément les batteries d'autres appareils grâce aux douilles encore libres. Respecter le courant de sortie maximal!

En cas de raccordement de 2 appareils, le temps de charge peut se prolonger car le courant de charge se répartit sur les deux douilles (image 3).

En cas de raccordement de 2 appareils, une tension maximale de 5 V par sortie est disponible.

Respecter les indications du fabricant de l'appareil raccordé concernant la durée de charge et le comportement de charge.

Les prises USB sont exclusivement destinées à l'alimentation électrique. Aucune donnée n'est transmise.

Informations destinées aux électriciens

DANGER!

Choc électrique en cas de contact avec les parties sous tension!

Un choc électrique peut entraîner la mort !

Avant d'intervenir sur l'appareil, mettre l'installation hors tension et recouvrir les pièces conductrices avoisinantes !

Montage et raccordement électrique

Raccordement et montage de l'appareil.

L'appareil est protégé par un disjoncteur 16 A max.

Raccorder l'appareil (1) conformément au schéma de branchement (image 4, a). Pour ce faire, utiliser des bornes de jonction adaptées.

- Aligner l'appareil, le placer dans la boîte d'encastrement et le fixer à l'aide des vis de fixation.

Placer le cadre de recouvrement.

Placer la face avant et la fixer avec la vis (4).

Selon la situation de montage des boîtiers de chargement USB et l'état de chargement de l'appareil raccordé, il est possible que de faibles bruits soient audibles pendant le chargement. Ce phénomène doit en particulier être pris en compte en cas d'installation dans des chambres à coucher.

Raccordement et montage de l'appareil FLF.

L'appareil est protégé par un disjoncteur 16 A max.

Raccorder l'appareil (6) conformément au schéma de branchement (image 4, b). Pour ce faire, utiliser des bornes de jonction adaptées.

Encliqueter l'appareil (6) dans la platine de fixation (5).

Selon la situation de montage des boîtiers de chargement USB et l'état de chargement de l'appareil raccordé, il est possible que de faibles bruits soient audibles pendant le chargement. Ce phénomène doit en particulier être pris en compte en cas d'installation dans des chambres à coucher.

Si la boîte d'encastrement (WH37961623Z) doit être montée, les fils de raccordement doivent être épissés à l'extérieur de la boîte d'encastrement.

Annexes

Caractéristiques techniques

Tension d'entrée	230 VAC ± 10% 50/60 Hz
Courant d'entrée	max. 0,4A
Unilatéral, avec embout de câble,câble de raccordement préconfectionné	2 x 0,5 mm ^2
Longueur câble de raccordement	112 mm
Indice de protection	IP20
Température de fonctionnement	0°C ... +35°C
Température de stockage/transport	-20 °C ... + 55 °C
Altitude de fonctionnement	<. 5000 m

Surtension

4 kV

Données de sortie

Type de douille USB	Mo-dèle A + C	Type A, exploi-tée seule			Type C, exploi-tée seule
Tension de sortie [V]	5,0 5,0	9,0	12,0	5,0 9,0	12,0
Courant de sortie [A]	3,0 3,0	2,0	1,5	3,0 2,0	1,5
Puissance de sortie [W]	15	15	18	18	15	18	18

Efficacité énergétique

≥86%

Perte de puissance

(consommation en veille)

≤ 100 mW
