Type de produit	Chargeur USB mural
Marque	Hager
Modèle	WH57821204C
Nombre de ports USB	2 (1x type A, 1x type C)
Tension d'entrée	230 VAC ±10% 50/60 Hz
Courant d'entrée max.	0,4 A
Tension de sortie USB type A	5 V (3 A) / 9 V (2 A) / 12 V (1,5 A)
Tension de sortie USB type C	5 V (3 A) / 9 V (2 A) / 12 V (1,5 A)
Courant de sortie max. total	3,0 A
Puissance de sortie max. par port	18 W
Efficacité énergétique	≥86%
Consommation en veille	≤100 mW
Indice de protection	IP20
Température de fonctionnement	0°C à +35°C
Longueur du câble de raccordement	112 mm
Section du câble	2 x 0,5 mm²
Type d'installation	Encastré (profondeur min. 45 mm) ou sur coffret FLF
Fonctions de protection	Court-circuit, surcharge (fusible électronique)
Utilisation	Intérieur, charge d'appareils mobiles (smartphones, tablettes)
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de produits agressifs
Sécurité	Couper l'alimentation avant toute intervention, installation par un électricien qualifié
Normes	Conforme aux normes d'installation électrique nationales

FOIRE AUX QUESTIONS - WH57821204C HAGER

Quels types d'appareils puis-je charger avec ce chargeur ?

Ce chargeur est conçu pour charger des appareils mobiles tels que smartphones, tablettes, lecteurs MP3 et autres appareils compatibles USB.

Puis-je utiliser n'importe quel câble USB pour charger ?

Il est recommandé d'utiliser les câbles de charge d'origine de vos appareils. Des câbles non conformes peuvent entraîner une charge incorrecte ou une coupure de sécurité.

Comment installer le chargeur mural ?

L'installation doit être réalisée par un électricien qualifié. Coupez l'alimentation, raccordez les fils selon le schéma (230 VAC), puis fixez l'appareil dans une boîte d'encastrement d'au moins 45 mm de profondeur.

Puis-je charger deux appareils en même temps ?

Oui, les deux ports USB (type A et type C) peuvent fonctionner simultanément. Le courant total ne doit pas dépasser 3,0 A. Le temps de charge peut être allongé.

Le chargeur fait du bruit pendant la charge, est-ce normal ?

De faibles bruits peuvent être audibles selon la situation de montage et l'état de charge. Cela est normal, mais à prendre en compte pour une installation dans une chambre à coucher.

Quelle est la puissance de sortie maximale ?

Chaque port peut délivrer jusqu'à 18 W (par exemple 12 V / 1,5 A). Le courant total combiné est limité à 3,0 A.

Le chargeur est-il compatible avec la charge rapide ?

Il prend en charge plusieurs tensions : 5 V, 9 V et 12 V. Il peut donc fournir une charge rapide pour les appareils compatibles (comme Quick Charge).

Que faire si le chargeur ne fonctionne plus ?

Vérifiez d'abord que l'alimentation est bien rétablie et que le disjoncteur (max. 16 A) n'a pas sauté. Si le problème persiste, consultez un électricien. La protection électronique contre les surcharges peut couper le courant en cas de défaut.

Puis-je utiliser ce chargeur à l'extérieur ?

Non, ce chargeur est prévu uniquement pour une utilisation à l'intérieur et à l'abri de toute humidité (indice IP20).

Quelle est la consommation en veille ?

La consommation en veille est très faible, inférieure à 100 mW, ce qui permet de laisser le chargeur branché sans gaspillage d'énergie.

MODE D'EMPLOI WH57821204C HAGER

Consignes de sécurité FR

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriciens qualifiés, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays. Le non-respect des consignes d'installation peut entraîner des dommages sur l'appareil, un incendie ou présenter d'autres dangers.

Risque de choc électrique. Avant tout travail sur l'appareil, couper la tension d'alimentation. Ne pas oublier de prendre en compte tous les disjoncteurs qui délivrent des tensions potentiellement dangereuses à l'appareil ou à la charge. Cette notice fait partie intégrante du produit et doit être conservée par l'utilisateur final.

Composition de l'appareil (image 1/2)

(1) Module prise de chargement USB 2 postes (2) Cadre de recouvrement

(3) Face avant prise de chargement USB 2 postes

(4) Vis de fixation

(5) Tôle de fixation (non compris dans le contenu de l'emballage:)

(6) Module prise de chargement USB 2 postes FLF

Fonctionnement

Cas d'usage typique

- chargement des batteries d'appareils mobiles tels que smartphones, lecteurs MP3, tablettes, etc. avec tension USB par les douilles USB type A et type C

- convient uniquement pour une utilisation à l'intérieur et à l'abri de toute humidité.

- convient uniquement à l'alimentation électrique d'appareils mobiles

Prise de chargement USB 2 postes

- Montage dans une boîte d'encastrement de 45 mm de profondeur au moins

Prise de chargement USB 2 postes FLF

- Montage sur coffret d'encastrement avec tôle de fixation

Caractéristiques du produit

- protégé contre les courts-circuits et les surcharges (fusible électronique)

- montage possible dans des combinaisons multiples

- avec douilles USB type A et type C (WHxx8211xx)

- unité de chargement USB avec câble de raccordement préconfectionné longueur 112 mm

Utilisation

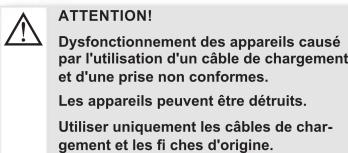

ATTENTION! Dysfonctionnement des appareils causé par l'utilisation d'un câble de chargement et d'une prise non conformes. Les appareils peuvent être détruits. Utiliser uniquement les câbles de chargement et les fi ches d'origine.

Si des téléphones et tablettes sont raccordés au boîtier de chargement USB avec les câbles de chargement d'origine, le boîtier de chargement reconnaît les appareils et peut les charger correctement ou réguler le courant de chargement. Si les câbles de chargement ne sont pas d'origine, il est possible que les appareils ne soient pas reconnus comme téléphones ou tablettes, mais simplement interprétés comme « charge électrique » (comme une résistance électrique, par exemple).

Si une « charge électrique » supérieure à 3,0 A ou deux « charges électriques » dont le total est supérieur à 3,0 A sont raccordées, le courant de chargement est interrompu pour des raisons de sécurité. La protection électronique contre les surcharges coupe le courant de chargement.

ATTENTION ! Dysfonctionnement si la prise est tordue ou coincée. Les contacts peuvent être endommagés. Insérer la prise dans la douille dans le bon sens, droit et en appliquant peu de force.

Recharge des batteries de terminaux mobiles (image 3).

Insérer la fiche USB type A ou type Cdu câble de chargement dans l'une des deux douilles de la prise de chargement USB. Les batteries de l'appareil raccordé sont chargées automatiquement.

Il est possible de charger simultanément les batteries d'autres appareils grâce aux douilles encore libres. Respecter le courant de sortie maximal!

En cas de raccordement de 2 appareils, le temps de charge peut se prolonger car le courant de charge se répartit sur les deux douilles (image 3).

En cas de raccordement de 2 appareils, une tension maximale de 5 V par sortie est disponible.

Respecter les indications du fabricant de l'appareil raccordé concernant la durée de charge et le comportement de charge.

Les prises USB sont exclusivement destinées à l'alimentation électrique. Aucune donnée n'est transmise.

Informations destinées aux électriciens

DANGER!

Choc électrique en cas de contact avec les parties sous tension!

Un choc électrique peut entraîner la mort !

Avant d'intervenir sur l'appareil, mettre l'installation hors tension et recouvrir les pièces conductrices avoisinantes !

Montage et raccordement électrique

Raccordement et montage de l'appareil.

L'appareil est protégé par un disjoncteur 16 A max.

Raccorder l'appareil (1) conformément au schéma de branchement (image 4, a). Pour ce faire, utiliser des bornes de jonction adaptées.

- Aligner l'appareil, le placer dans la boîte d'encastrement et le fixer à l'aide des vis de fixation.

Placer le cadre de recouvrement.

Placer la face avant et la fixer avec la vis (4).

Selon la situation de montage des boîtiers de chargement USB et l'état de chargement de l'appareil raccordé, il est possible que de faibles bruits soient audibles pendant le chargement. Ce phénomène doit en particulier être pris en compte en cas d'installation dans des chambres à coucher.

Raccordement et montage de l'appareil FLF.

L'appareil est protégé par un disjoncteur 16 A max.

Raccorder l'appareil (6) conformément au schéma de branchement (image 4, b). Pour ce faire, utiliser des bornes de jonction adaptées.

Encliqueter l'appareil (6) dans la platine de fixation (5).

Selon la situation de montage des boîtiers de chargement USB et l'état de chargement de l'appareil raccordé, il est possible que de faibles bruits soient audibles pendant le chargement. Ce phénomène doit en particulier être pris en compte en cas d'installation dans des chambres à coucher.

Si la boîte d'encastrement (WH37961623Z) doit être montée, les fils de raccordement doivent être épissés à l'extérieur de la boîte d'encastrement.

Annexes

Caractéristiques techniques

Tension d'entrée	230 VAC ± 10% 50/60 Hz
Courant d'entrée	max. 0,4A
Unilatéral, avec embout de câble,câble de raccordement préconfectionné	2 x 0,5 mm ^2
Longueur câble de raccordement	112 mm
Indice de protection	IP20
Température de fonctionnement	0°C ... +35°C
Température de stockage/transport	-20 °C ... + 55 °C
Altitude de fonctionnement	<. 5000 m

Surtension

4 kV

Données de sortie

Type de douille USB	Mo-dèle A + C	Type A, exploi-tée seule			Type C, exploi-tée seule
Tension de sortie [V]	5,0 5,0	9,0	12,0	5,0 9,0	12,0
Courant de sortie [A]	3,0 3,0	2,0	1,5	3,0 2,0	1,5
Puissance de sortie [W]	15	15	18	18	15	18	18

Efficacité énergétique

≥86%

Perte de puissance

(consommation en veille)

≤ 100 mW
