WHTT42405C - Télécommande HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande KNX (poussoir 6 boutons avec récepteur IR)
Marque	Hager
Modèle	WHTT42405C
Communication	KNX TP1
Tension nominale	21...32 V DC (TBTS)
Courant absorbé	20 mA typique
Type de raccordement	Borne de raccordement bus KNX
Mode de configuration	System link / Easy link
Nombre de boutons	6
LED d'état	Oui, une par touche, couleur paramétrable
Rétroéclairage	Oui, avec porte-étiquette éclairé
Récepteur infrarouge	Oui, 12 canaux (compatible télécommande tebis-IR)
Fonctions principales	Commutation, variation, commande stores, appel de scènes, commande chauffage, transmetteur de valeur
Montage	Encastré dans boîte d'encastrement (ou goulotte)
BAU intégrée	Oui
Température de fonctionnement	-5...+45 °C
Température de stockage	-20...+70 °C
Normes	EN 00009-2-1, EN 00009-1, EN 50428
Sécurité	Installation par un électricien qualifié ; respect des normes de sécurité ; couper l'alimentation avant intervention
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits agressifs
Accessoires	Bornes de raccordement bus TG008, accessoires montage horizontal, plaques de recouvrement
Réparabilité	Pièces détachées disponibles via le SAV Hager
Informations générales	Notice d'utilisation incluse ; téléchargement gratuit sur Internet

FOIRE AUX QUESTIONS - WHTT42405C HAGER

Comment installer la télécommande Hager WHTT42405C ?

L'installation doit être réalisée par un électricien qualifié. Montez la platine de fixation dans une boîte d'encastrement, raccordez le câble bus (respecter la polarité), encliquetez l'appareil, puis placez le cadre et la face frontale. Consultez la notice pour les détails.

Comment appairer la télécommande avec le système KNX ?

La programmation s'effectue via un logiciel certifié KNX (mode system link) ou via un outil de configuration easy link. Attribuez d'abord l'adresse physique en appuyant sur le bouton d'adressage physique, puis chargez le logiciel d'application.

Que faire si toutes les LED d'état clignotent ?

Cela indique que le programme d'application chargé est incompatible avec le module. Lancez un nouveau programme d'application ou installez un module d'application approprié.

Comment changer la couleur des LED d'état ?

La couleur des LED d'état est paramétrable via le logiciel de configuration. Vous pouvez définir une couleur par touche et pour l'appareil lui-même.

Puis-je utiliser cette télécommande avec d'autres marques KNX ?

Oui, car elle est conforme au standard KNX. Elle peut communiquer avec tout équipement KNX certifié, quel que soit le fabricant.

Comment nettoyer la télécommande ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits abrasifs, de solvants ou de nettoyants agressifs.

Quelles sont les dimensions exactes de l'appareil ?

Les dimensions ne sont pas spécifiées dans la notice, mais l'appareil est conçu pour un montage dans une boîte d'encastrement standard (généralement 80x80 mm pour la face avant).

Comment réinitialiser l'appareil ?

Pour réinitialiser l'adresse physique, mettez l'appareil en mode programmation en appuyant sur le bouton d'adressage physique, puis chargez une nouvelle adresse via le logiciel.

La télécommande fonctionne-t-elle sur batterie ?

Non, elle est alimentée par le bus KNX (tension 21...32 V DC). Aucune batterie nécessaire.

Où trouver les accessoires pour la télécommande Hager WHTT42405C ?

Les accessoires (bornes de raccordement bus TG008, plaques de recouvrement, etc.) sont disponibles chez les distributeurs Hager ou sur leur site internet.

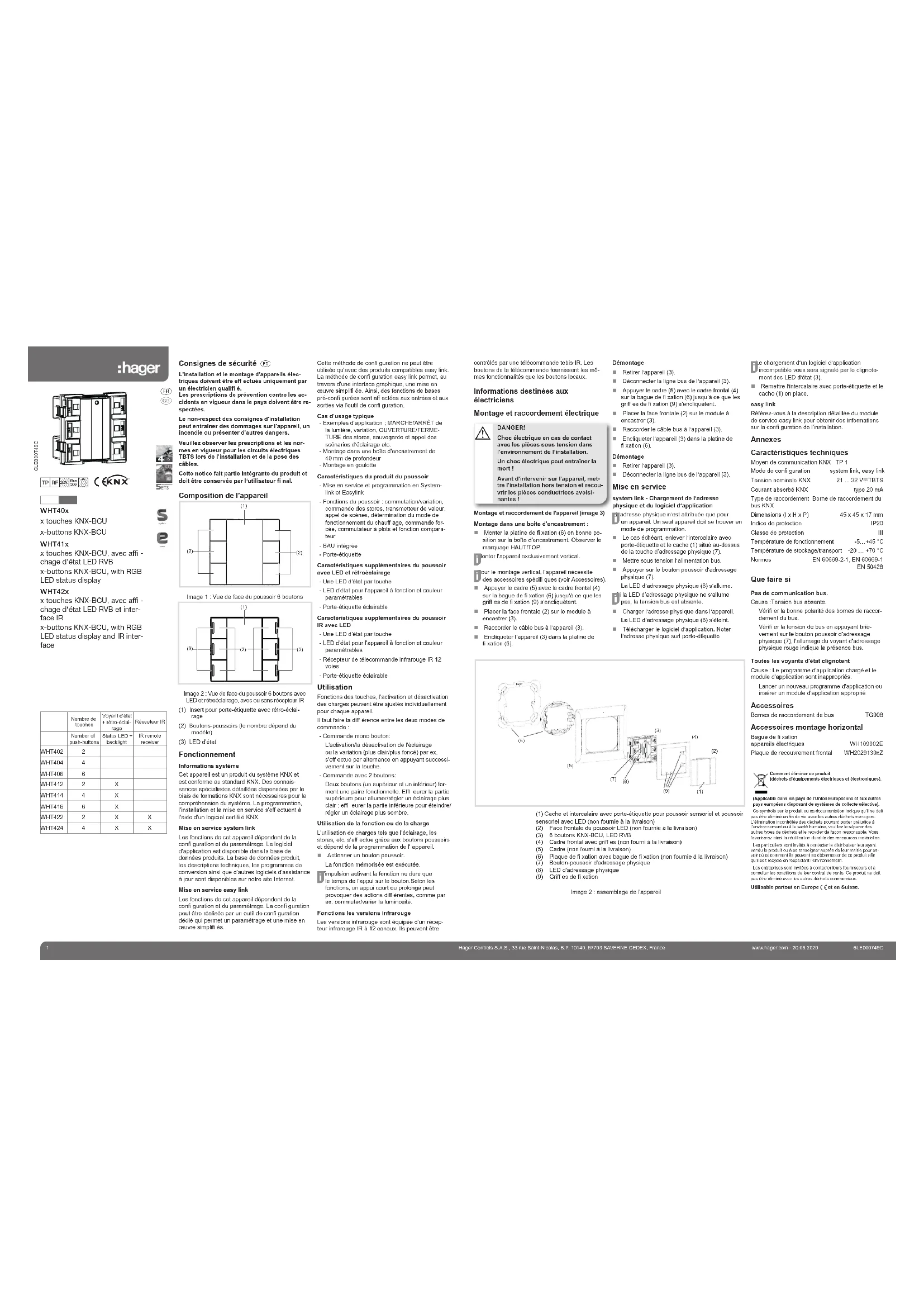

MODE D'EMPLOI WHTT42405C HAGER

x touches KNX-BCU, avec affi -

chage d'état LED RVB

x touches KNX-BCU, avec affi -

chage d'état LED RVB et inter- fass ID

face in

Consignes de sécurité FR

L'installation et le montage d'appareils élec-

triques doivent être en ectues uniquement par un électricien qualifié.

Les prescriptions de prévention contre les ac-

cidents en vigueur dans le pays doivent être respectées.

Le non-respect des consignes d'installation

peut entraîner des dommages sur l'appareil, un incendie ou présenter d'autres dangers.

Veuillez observer les prescriptions et les nor-

mes en vigueur pour les circuits électriques TRTS lors de l'installation et de la pocs des

câbles.

Cette notice fait partie intégrante du produit et

doit être conservee par l'utilisateur fi hai.

Composition de l'appareil

Image 1 : Vue de face du poussoir 6 boutons

Image 2 : Vue de face du poussoir 6 boutons avec

LED et retroéclairage, avec ou sans recepteur IR

(1) Insert pour porte-étiquette avec retro-éclairage

(2) Boutons-poussoirs (le nombre dépend du

modèle)

(3) LED d'état

Fonctionnement

Informations système

Cet appareil est un produit du système KNX et

est conforme au standard KNX. Des connaissances spécialisées détaillées dispensées par le

biais de formations KNX sont nécessaires pour la

compréhension du système. La programmation, l'installation et la mise en service s'eff ectuent à

l'aide d'un logiciel certifié KNX.

Mise en service system link

Les fonctions de cet appareil dépendent de la

confi guration et du parametrage. Le logiciel d'application est disponible dans la base de

données produits. La base de données produit,

les descriptions techniques, les programmes de

conversion ainsi que d'autres logiciels d'assistance à jour sont disponibles sur notre site Internet.

Mise en service easy link

Les fonctions de cet appareil dépendent de la

confi guration et du paramétrage. La confi guration

peut être réalisée par un outil de confi guration dédié qui permet un paramétrage et une mise en

œuvre simplifi és.

Cette méthode de confi guration ne peut être

utilisée qu'avec des produits compatibles easy link. La méthode de confi guration easy link permet au

travers d'une interface graphique, une mise en

œuvre simplifiée. Ainsi, des fonctions de bases pré-confi gurées sont affectées aux entrées et aux

sorties via l'outil de confi guration.

Cas d'usage typique

- Exemples d'application ; MARCHE/ARRÊT de

la lumière, variation, OUVERTURE/FERME-TURE des stores, sauvegarde et appel des

scénarios d'éclairage etc.

- Montage dans une boîte d'encastrement de

- Montage en goulotte

Caractéristiques du produit du pouvoir

- Mise en service et programmation en System-

link et Easylink

- Fonctions du poussoir : commutation/variation,

commande des stores, transmetteur de valeur, appel de scènes, détermination du mode de

fonctionnement du chauff age, commande for-

cée, commutateur à plots et fonction comparateurs.

- BAU intégrée

- Porte-étiquette

1

Caracteristiques supplémentaires du poussoir avec LED et rétroéclairage.

- Une LED d'état par touche

- LED d'état pour l'appareil à fonction et couleur

paramétrables

- Porte-étiquette éclairable

Caractéristiques supplémentaires du poussoir

IR avec LED

- Une LED d'état par touche

- LED d'état pour l'appareil à fonction et couleur paramétrables.

- Recepteur de télécommande immarouge IR 12 voies

- Porte-étiquette éclairable

Utilisation

Fonctions des touches, l'activation et désactivation

des charges peuvent être ajustés individuellement

pour chaque appareil.

Il faut faire la différence entre les deux modes de commande :

- Commande mono bouton:

L'activation/la désactivation de l'éclairage

ou la variation (plus clair/plus foncé) par ex. s'eff actue par alternance en appuyent acquesci

s'en octue par alternance en appuyant successivement sur la touche.

- Commande avec 2 boutons:

Deux boutons (un supérieur et un inférieur) for-

ment une paire fonctionnelle. Em éurer la partie supérieure pour allumer/régler un éclairage plus

clair ; effl eurer la partie inférieure pour éteindre/

régler un éclairage plus sombre.

Utilisation de la fonction ou de la charge

L'utilisation de charges tels que l'éclairage, les

stores, etc. s'en ectue grâce aux boutons poussoirs et dépend de la programmation de l'appareil

■ Actionner un bouton poussoir

La fonction mémorisée est exécutée.

R'impulsion activant la fonction ne dure que

le temps de l'appui sur le bouton.Selon les

fonctions, un appai court ou prolonge peut provequer des actions différentes comme par

ex. commuter/varier la luminosité.

Fonctions les versions infrarouge

Les versions infrarouge sont équipée d'un récep-

teur infrarouge IR à 12 canaux. Ils peuvent être

contrôlés par une télécommande tebis-IR. Les

boutons de la télécommande fournissent les mêmes fonctionnalités que les boutons locaux.

Informations destinées aux

électriciens

Montage et raccordement électrique

DANGER!

Choc électrique en cas de contact

avec les pièces sous tension dans l'environnement de l'installation

Environnement de l'installation.

On once électrique peut entraîner le mort !

•

Avant d'interventi sur l'appareil, mettre l'installation hors tension et recou-

vrir les pièces conductrices avoisi-

nantes

Montage et raccordement de l'appareil (image 3)

Montage dans une boîte d'encastrement :

■ Monter la platine de fi xation (6) en bonn

sition sur la boîte d'encastrement. Observer le

Marquage HACHTOP.

D

montage vertical, l'appareil nécessite

des accessoires spécifi ques (voir Accessoires)

■ Appuyer le cadre (5) avec le cadre frontal (4)

sur la bague de li xation (6) jusqu'à ce que les griff es de fixation (9) s'encliquètent.

Placer la face frontale (2) sur le module à

encastrer (3).

■ Raccorder le câble bus à l'appareil (3).

■ Encliqueter l'appareil (3) dans la platine de

fixation (6).

Démontage

■ Retirer l'appareil (3)

■ Déconnecter la ligne bus de l'appareil (3).

■ Appuyer le cadre (5) avec le cadre frontal (4)

sur la bague de li xation (6) jusqu'à ce que les griff es de fixation (9) s'encliquètent.

Placer la face frontale (2) sur le module à

encastrer (3).

■ Raccorder le câble bus à l'appareil (3).

■ Encliqueter l'appareil (3) dans la platine de

fixation (6).

Démontage

■ Retirer l'appareil (3)

■ Déconnecter la ligne bus de l'appareil (3).

Mise en service

system link - Chargement de l'adresse

physique et du logiciel d'application

n'adresse physique n'est attribuée que pour

D un appareil. Un seul appareil doit se trouver en mode de programmation

■ Le cas échéant, enlever l'intercalaire avec

porte-étiquette et le cache (1) situé au-dessus

de la touche d'adressage physique (7).

- Mettre sous tension l'alimentation bus.

■ Appuyer sur le bouton poussoir d'adressage physiques (7)

Physique (1). La LED d'adressage physique (8) c'allume

La LED d'adressage physique (s) d'allume ■ la LED d'adressage physique ne c'allume

D pas, la tension bus est absente

- Charger l'adresse physique dans l'appareil.

La LED d'adressage physique (8) s'éteint.

■ Télécharger le logiciel d'application. Noter

l'adresse physique surl porte-étiquette

(1) Cache et intercalaire avec porte-étiquette pour poussoir sensoriel et poussoir

sensoriel avec LED (non fournie à la livraison)

(2) Face frontale du poussoir LED (non fournie à la livraison) (3) 6 boutons KNY BCU LED RVR

(4) Cadre frontal avec griff es (non

(5) Cadre (non fourni à la livraison)

(6) Plaque de fi xation avec bague de fi xation (non fournie à la livraison)

(7) Bouton-poussoir d'adressage physique

(8) LED d'adressage physique

(9) Griffes de fixation

Image 2 : assemblage de l'appareil

R le chargement d'un logiciel d'application

Incompatible vous sera signale par le clignote-ment des LED diétet (3).

Remettre l'intercalaire avec porte-étiquette et le

cache (1) en place.

easy link

Référez-vous à la description détaillée du module

de service easy link pour obtenir de sur la configuration de l'installation

A. 1913.04.27

Caractéristiques techniques

Moven de communication KNX TP 1

Mode de confi guration system link, easy link

Tension nominale KNX 21 ... 32 V≡TBTS

Courant absorbé KNX type 20 mA

Type de raccordement Borne de raccordement du bus KNY

Température de fonctionnement -5...+45 °C

Temperature de stockage/transport -20 ... +70 °C

Normes EN 00009-2-1, EN 00009-1 EN 50428

Que faire si

Pas de communication bus.

Cause : Tension bus absente.

Vérifi er la bonne polarité des bornes de raccor-

dement du bus. Mérés de la fonction de bus en annuvent du?

vence sur le bouton poussoir d'adressage

physique (7). l'allumage du voyant d'adressage

physique rouge indique la présence bus

Toutes les voyants d'état clignotent

Cause : Le programme d'application chargé et le

module d'application sont inappropriés.

Lancer un nouveau programme d'application ou incéros un module d'application approprié

Incorso, an module d'application approphi

Accessoires

Bornes de raccordement de bus TG008

Accessoires montage horizontal

Bague de fixation

appareils électriques WH109902E

Plaque de recouvrement frontal WH2029130xZ

Comment éliminer ce produit

(dechets d'équipements électriques et électroniques).

,

(Applicable dans les pays de l'Union Européenne et aux autres

Ce symbole sur le produit ou sa documentation indique qu'il ne doi

pas être éliminé en fin de vie avec les autres déchets ménagers. L'Élimination incontrélée des déchets peuvent portes préjudice À

l'environnement ou à la santé humaine, veuillez le séparer des

autres types de d'entels et le réduiter de laçon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles

Les particuliers sont invités à contacter le distributeur leur ayant

vendu le produit ou à se renseigner auprès de leur maine pour sa voir où et comment ils peuvent se débarrasser de ce produit afin

qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacler leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit

pas être éliminé avec les autres déchets commerciaux

Utilisable partout en Europe (€ et en Suisse.
