WH41821200C - Chargeur de batterie HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de batterie USB mural
Marque	Hager
Modèle	WH41821200C
Tension d'entrée	230 VAC ±10% 50/60 Hz
Courant d'entrée max	0,4 A
Tension de sortie	5 V, 9 V ou 12 V selon le type de prise et la configuration
Courant de sortie max	3 A (USB type A seule), 2 A (USB type C seule à 9/12 V), 3 A total partagé
Puissance de sortie max par port	18 W
Nombre de ports USB	2 (1 x type A, 1 x type C)
Indice de protection	IP20
Température de fonctionnement	0°C à +35°C
Température de stockage	-20°C à +55°C
Altitude de fonctionnement max	5000 m
Longueur de câble de raccordement	112 mm
Section du câble	2 x 0,5 mm²
Efficacité énergétique	≥ 86%
Consommation en veille	≤ 100 mW
Protection	Contre courts-circuits et surcharges (fusible électronique)
Montage	Encastré (boîte profondeur ≥ 45 mm) ou sur coffret FLF
Utilisation	Intérieur, à l'abri de l'humidité
Appareils compatibles	Smartphones, tablettes, lecteurs MP3, etc.
Fonctionnalités supplémentaires	Pas de transmission de données, uniquement charge
Installation	Réservée à un électricien qualifié
Protection amont	Disjoncteur max 16 A
Bruit en fonctionnement	Possibles faibles bruits en charge (selon montage)

FOIRE AUX QUESTIONS - WH41821200C HAGER

Quels appareils puis-je charger avec le chargeur Hager WH41821200C ?

Vous pouvez charger tout appareil mobile compatible USB tel que smartphones, tablettes, lecteurs MP3, etc. Le chargeur dispose de deux ports USB (type A et type C) et délivre jusqu'à 18 W par port.

Puis-je utiliser un câble non d'origine ?

Il est fortement recommandé d'utiliser les câbles d'origine. L'utilisation de câbles non conformes peut entraîner une mauvaise reconnaissance de l'appareil et une interruption de charge par sécurité. Utilisez uniquement des câbles certifiés.

Comment installer le chargeur mural Hager ?

L'installation doit être réalisée par un électricien qualifié. Coupez l'alimentation avant toute intervention. Raccordez l'appareil selon le schéma de branchement, fixez-le dans une boîte d'encastrement (profondeur ≥ 45 mm) et montez le cadre et la face avant.

Le chargeur est-il protégé contre les surcharges ?

Oui, il est équipé d'un fusible électronique qui protège contre les courts-circuits et les surcharges. Si le courant total dépasse 3,0 A, la charge est automatiquement interrompue pour des raisons de sécurité.

Puis-je charger deux appareils en même temps ?

Oui, le chargeur permet de charger simultanément deux appareils sur ses deux ports USB. Cependant, le courant total maximal est de 3,0 A, donc le temps de charge peut être plus long. Chaque port délivre au maximum 5 V, 9 V ou 12 V selon les besoins.

Quelle est la consommation en veille ?

La consommation en veille est très faible, ≤ 100 mW, ce qui permet de laisser l'appareil branché sans gaspillage d'énergie.

Le chargeur fait du bruit pendant le chargement, est-ce normal ?

Oui, il est possible d'entendre de faibles bruits (ronronnement) pendant la charge, surtout si l'installation est dans une chambre à coucher. Cela est dû aux composants électroniques et est normal.

Où puis-je installer ce chargeur ?

Il est conçu pour une utilisation en intérieur, à l'abri de toute humidité. Installez-le dans une boîte d'encastrement ou sur un coffret FLF (modèle spécifique). Évitez les salles de bain ou les endroits humides.

Quelle est la différence entre le modèle standard et le modèle FLF ?

Le modèle FLF (réf. WHxx8211xx) dispose de deux ports USB (type A et type C) et est monté sur une platine de fixation. Le modèle standard (WH41821200C) a également deux ports mais se monte directement dans une boîte d'encastrement.

Le chargeur transmet-il des données ?

Non, les ports USB sont exclusivement destinés à l'alimentation électrique. Aucune donnée n'est transmise via ces ports. Utilisez le câble d'origine pour la charge uniquement.

MODE D'EMPLOI WH41821200C HAGER

Consignes de sécurité FR

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriciens qualifiés, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays. Le non-respect des consignes d'installation peut entraîner des dommages sur l'appareil, un incendie ou présenter d'autres dangers.

Risque de choc électrique. Avant tout travail sur l'appareil, couper la tension d'alimentation. Ne pas oublier de prendre en compte tous les disjoncteurs qui délivrent des tensions potentiellement dangereuses à l'appareil ou à la charge. Cette notice fait partie intégrante du produit et doit être conservée par l'utilisateur final.

Composition de l'appareil (image 1/2)

(1) Module prise de chargement USB 2 postes (2) Cadre de recouvrement

(3) Face avant prise de chargement USB 2 postes

(4) Vis de fixation

(5) Tôle de fixation (non compris dans le contenu de l'emballage:)

(6) Module prise de chargement USB 2 postes FLF

Fonctionnement

Cas d'usage typique

- chargement des batteries d'appareils mobiles tels que smartphones, lecteurs MP3, tablettes, etc. avec tension USB par les douilles USB type A et type C

- convient uniquement pour une utilisation à l'intérieur et à l'abri de toute humidité.

- convient uniquement à l'alimentation électrique d'appareils mobiles

Prise de chargement USB 2 postes

- Montage dans une boîte d'encastrement de 45 mm de profondeur au moins

Prise de chargement USB 2 postes FLF

- Montage sur coffret d'encastrement avec tôle de fixation

Caractéristiques du produit

- protégé contre les courts-circuits et les surcharges (fusible électronique)

- montage possible dans des combinaisons multiples

- avec douilles USB type A et type C (WHxx8211xx)

- unité de chargement USB avec câble de raccordement préconfectionné longueur 112 mm

Utilisation

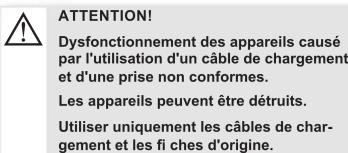

ATTENTION! Dysfonctionnement des appareils causé par l'utilisation d'un câble de chargement et d'une prise non conformes. Les appareils peuvent être détruits. Utiliser uniquement les câbles de chargement et les fi ches d'origine.

Si des téléphones et tablettes sont raccordés au boîtier de chargement USB avec les câbles de chargement d'origine, le boîtier de chargement reconnaît les appareils et peut les charger correctement ou réguler le courant de chargement. Si les câbles de chargement ne sont pas d'origine, il est possible que les appareils ne soient pas reconnus comme téléphones ou tablettes, mais simplement interprétés comme « charge électrique » (comme une résistance électrique, par exemple).

Si une « charge électrique » supérieure à 3,0 A ou deux « charges électriques » dont le total est supérieur à 3,0 A sont raccordées, le courant de chargement est interrompu pour des raisons de sécurité. La protection électronique contre les surcharges coupe le courant de chargement.

ATTENTION ! Dysfonctionnement si la prise est tordue ou coincée. Les contacts peuvent être endommagés. Insérer la prise dans la douille dans le bon sens, droit et en appliquant peu de force.

Recharge des batteries de terminaux mobiles (image 3).

Insérer la fiche USB type A ou type Cdu câble de chargement dans l'une des deux douilles de la prise de chargement USB. Les batteries de l'appareil raccordé sont chargées automatiquement.

Il est possible de charger simultanément les batteries d'autres appareils grâce aux douilles encore libres. Respecter le courant de sortie maximal!

En cas de raccordement de 2 appareils, le temps de charge peut se prolonger car le courant de charge se répartit sur les deux douilles (image 3).

En cas de raccordement de 2 appareils, une tension maximale de 5 V par sortie est disponible.

Respecter les indications du fabricant de l'appareil raccordé concernant la durée de charge et le comportement de charge.

Les prises USB sont exclusivement destinées à l'alimentation électrique. Aucune donnée n'est transmise.

Informations destinées aux électriciens

DANGER!

Choc électrique en cas de contact avec les parties sous tension!

Un choc électrique peut entraîner la mort !

Avant d'intervenir sur l'appareil, mettre l'installation hors tension et recouvrir les pièces conductrices avoisinantes !

Montage et raccordement électrique

Raccordement et montage de l'appareil.

L'appareil est protégé par un disjoncteur 16 A max.

Raccorder l'appareil (1) conformément au schéma de branchement (image 4, a). Pour ce faire, utiliser des bornes de jonction adaptées.

- Aligner l'appareil, le placer dans la boîte d'encastrement et le fixer à l'aide des vis de fixation.

Placer le cadre de recouvrement.

Placer la face avant et la fixer avec la vis (4).

Selon la situation de montage des boîtiers de chargement USB et l'état de chargement de l'appareil raccordé, il est possible que de faibles bruits soient audibles pendant le chargement. Ce phénomène doit en particulier être pris en compte en cas d'installation dans des chambres à coucher.

Raccordement et montage de l'appareil FLF.

L'appareil est protégé par un disjoncteur 16 A max.

Raccorder l'appareil (6) conformément au schéma de branchement (image 4, b). Pour ce faire, utiliser des bornes de jonction adaptées.

Encliqueter l'appareil (6) dans la platine de fixation (5).

Selon la situation de montage des boîtiers de chargement USB et l'état de chargement de l'appareil raccordé, il est possible que de faibles bruits soient audibles pendant le chargement. Ce phénomène doit en particulier être pris en compte en cas d'installation dans des chambres à coucher.

Si la boîte d'encastrement (WH37961623Z) doit être montée, les fils de raccordement doivent être épissés à l'extérieur de la boîte d'encastrement.

Annexes

Caractéristiques techniques

Tension d'entrée	230 VAC ± 10% 50/60 Hz
Courant d'entrée	max. 0,4A
Unilatéral, avec embout de câble,câble de raccordement préconfectionné	2 x 0,5 mm ^2
Longueur câble de raccordement	112 mm
Indice de protection	IP20
Température de fonctionnement	0°C ... +35°C
Température de stockage/transport	-20 °C ... + 55 °C
Altitude de fonctionnement	<. 5000 m

Surtension

4 kV

Données de sortie

Type de douille USB	Mo-dèle A + C	Type A, exploi-tée seule			Type C, exploi-tée seule
Tension de sortie [V]	5,0 5,0	9,0	12,0	5,0 9,0	12,0
Courant de sortie [A]	3,0 3,0	2,0	1,5	3,0 2,0	1,5
Puissance de sortie [W]	15	15	18	18	15	18	18

Efficacité énergétique

≥86%

Perte de puissance

(consommation en veille)

≤ 100 mW
