WH57821207C - Chargeur de batterie HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise de chargement USB encastrable
Marque	Hager
Modèle	WH57821207C
Catégorie	Chargeur de batterie
Tension d'entrée	230 V AC ±10%, 50/60 Hz
Courant d'entrée max	0,4 A
Type de douilles USB	USB Type A et Type C
Tension de sortie USB	5 V / 9 V / 12 V (selon protocole de charge)
Courant de sortie max total	3,0 A
Puissance de sortie max	18 W par port (en mode 12 V), 15 W en mode 5 V
Efficacité énergétique	≥ 86 %
Consommation en veille	≤ 100 mW
Protection	Contre courts-circuits et surcharges (fusible électronique)
Indice de protection	IP20
Température de fonctionnement	0 °C à +35 °C
Température de stockage	-20 °C à +55 °C
Longueur du câble de raccordement	112 mm
Section du câble	2 x 0,5 mm²
Montage	Encastré dans boîte 45 mm de profondeur min. ou sur coffret FLF
Protection amont	Disjoncteur 16 A max.
Utilisation prévue	Charge de smartphones, tablettes, etc., en intérieur uniquement

FOIRE AUX QUESTIONS - WH57821207C HAGER

Quels appareils puis-je charger avec cette prise USB ?

Cette prise de chargement USB est conçue pour charger des appareils mobiles tels que smartphones, tablettes, lecteurs MP3, etc., via un câble USB standard.

Quelle est la puissance de charge maximale ?

La puissance maximale est de 18 W par port (en mode 12 V) ou 15 W (en mode 5 V). Le courant total ne doit pas dépasser 3,0 A.

Puis-je charger deux appareils en même temps ?

Oui, vous pouvez charger deux appareils simultanément. Le courant de sortie se répartit entre les deux ports, ce qui peut allonger le temps de charge.

Quels types de câbles USB dois-je utiliser ?

Utilisez des câbles de chargement d'origine pour une reconnaissance optimale. Les câbles non conformes peuvent limiter le courant ou ne pas charger correctement.

Cette prise USB transmet-elle des données ?

Non, cette prise est exclusivement destinée à l'alimentation électrique. Aucune donnée n'est transmise.

Est-il normal que la prise émette un léger bruit pendant la charge ?

Oui, de faibles bruits (ronflements) peuvent être audibles selon le montage et l'état de charge. C'est normal, mais à prendre en compte dans les chambres à coucher.

Comment installer cette prise de chargement ?

L'installation doit être réalisée par un électricien qualifié. Coupez l'alimentation, raccordez selon le schéma de branchement, montez dans une boîte d'encastrement de 45 mm de profondeur minimum, puis fixez le cadre et la face avant.

Quelle protection électrique est intégrée ?

Le module est protégé contre les courts-circuits et les surcharges par un fusible électronique. En cas de dépassement du courant, la charge est interrompue automatiquement.

Puis-je utiliser cette prise à l'extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement, à l'abri de toute humidité (IP20).

Comment nettoyer la prise de chargement ?

Débranchez l'alimentation et nettoyez la surface avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de liquides.

MODE D'EMPLOI WH57821207C HAGER

Consignes de sécurité FR

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriciens qualifiés, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays. Le non-respect des consignes d'installation peut entraîner des dommages sur l'appareil, un incendie ou présenter d'autres dangers.

Risque de choc électrique. Avant tout travail sur l'appareil, couper la tension d'alimentation. Ne pas oublier de prendre en compte tous les disjoncteurs qui délivrent des tensions potentiellement dangereuses à l'appareil ou à la charge. Cette notice fait partie intégrante du produit et doit être conservée par l'utilisateur final.

Composition de l'appareil (image 1/2)

(1) Module prise de chargement USB 2 postes (2) Cadre de recouvrement

(3) Face avant prise de chargement USB 2 postes

(4) Vis de fixation

(5) Tôle de fixation (non compris dans le contenu de l'emballage:)

(6) Module prise de chargement USB 2 postes FLF

Fonctionnement

Cas d'usage typique

- chargement des batteries d'appareils mobiles tels que smartphones, lecteurs MP3, tablettes, etc. avec tension USB par les douilles USB type A et type C

- convient uniquement pour une utilisation à l'intérieur et à l'abri de toute humidité.

- convient uniquement à l'alimentation électrique d'appareils mobiles

Prise de chargement USB 2 postes

- Montage dans une boîte d'encastrement de 45 mm de profondeur au moins

Prise de chargement USB 2 postes FLF

- Montage sur coffret d'encastrement avec tôle de fixation

Caractéristiques du produit

- protégé contre les courts-circuits et les surcharges (fusible électronique)

- montage possible dans des combinaisons multiples

- avec douilles USB type A et type C (WHxx8211xx)

- unité de chargement USB avec câble de raccordement préconfectionné longueur 112 mm

Utilisation

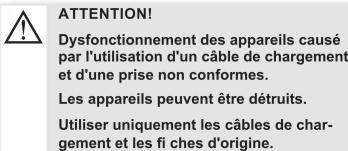

ATTENTION! Dysfonctionnement des appareils causé par l'utilisation d'un câble de chargement et d'une prise non conformes. Les appareils peuvent être détruits. Utiliser uniquement les câbles de chargement et les fi ches d'origine.

Si des téléphones et tablettes sont raccordés au boîtier de chargement USB avec les câbles de chargement d'origine, le boîtier de chargement reconnaît les appareils et peut les charger correctement ou réguler le courant de chargement. Si les câbles de chargement ne sont pas d'origine, il est possible que les appareils ne soient pas reconnus comme téléphones ou tablettes, mais simplement interprétés comme « charge électrique » (comme une résistance électrique, par exemple).

Si une « charge électrique » supérieure à 3,0 A ou deux « charges électriques » dont le total est supérieur à 3,0 A sont raccordées, le courant de chargement est interrompu pour des raisons de sécurité. La protection électronique contre les surcharges coupe le courant de chargement.

ATTENTION ! Dysfonctionnement si la prise est tordue ou coincée. Les contacts peuvent être endommagés. Insérer la prise dans la douille dans le bon sens, droit et en appliquant peu de force.

Recharge des batteries de terminaux mobiles (image 3).

Insérer la fiche USB type A ou type Cdu câble de chargement dans l'une des deux douilles de la prise de chargement USB. Les batteries de l'appareil raccordé sont chargées automatiquement.

Il est possible de charger simultanément les batteries d'autres appareils grâce aux douilles encore libres. Respecter le courant de sortie maximal!

En cas de raccordement de 2 appareils, le temps de charge peut se prolonger car le courant de charge se répartit sur les deux douilles (image 3).

En cas de raccordement de 2 appareils, une tension maximale de 5 V par sortie est disponible.

Respecter les indications du fabricant de l'appareil raccordé concernant la durée de charge et le comportement de charge.

Les prises USB sont exclusivement destinées à l'alimentation électrique. Aucune donnée n'est transmise.

Informations destinées aux électriciens

DANGER!

Choc électrique en cas de contact avec les parties sous tension!

Un choc électrique peut entraîner la mort !

Avant d'intervenir sur l'appareil, mettre l'installation hors tension et recouvrir les pièces conductrices avoisinantes !

Montage et raccordement électrique

Raccordement et montage de l'appareil.

L'appareil est protégé par un disjoncteur 16 A max.

Raccorder l'appareil (1) conformément au schéma de branchement (image 4, a). Pour ce faire, utiliser des bornes de jonction adaptées.

- Aligner l'appareil, le placer dans la boîte d'encastrement et le fixer à l'aide des vis de fixation.

Placer le cadre de recouvrement.

Placer la face avant et la fixer avec la vis (4).

Selon la situation de montage des boîtiers de chargement USB et l'état de chargement de l'appareil raccordé, il est possible que de faibles bruits soient audibles pendant le chargement. Ce phénomène doit en particulier être pris en compte en cas d'installation dans des chambres à coucher.

Raccordement et montage de l'appareil FLF.

L'appareil est protégé par un disjoncteur 16 A max.

Raccorder l'appareil (6) conformément au schéma de branchement (image 4, b). Pour ce faire, utiliser des bornes de jonction adaptées.

Encliqueter l'appareil (6) dans la platine de fixation (5).

Selon la situation de montage des boîtiers de chargement USB et l'état de chargement de l'appareil raccordé, il est possible que de faibles bruits soient audibles pendant le chargement. Ce phénomène doit en particulier être pris en compte en cas d'installation dans des chambres à coucher.

Si la boîte d'encastrement (WH37961623Z) doit être montée, les fils de raccordement doivent être épissés à l'extérieur de la boîte d'encastrement.

Annexes

Caractéristiques techniques

Tension d'entrée	230 VAC ± 10% 50/60 Hz
Courant d'entrée	max. 0,4A
Unilatéral, avec embout de câble,câble de raccordement préconfectionné	2 x 0,5 mm ^2
Longueur câble de raccordement	112 mm
Indice de protection	IP20
Température de fonctionnement	0°C ... +35°C
Température de stockage/transport	-20 °C ... + 55 °C
Altitude de fonctionnement	<. 5000 m

Surtension

4 kV

Données de sortie

Type de douille USB	Mo-dèle A + C	Type A, exploi-tée seule			Type C, exploi-tée seule
Tension de sortie [V]	5,0 5,0	9,0	12,0	5,0 9,0	12,0
Courant de sortie [A]	3,0 3,0	2,0	1,5	3,0 2,0	1,5
Puissance de sortie [W]	15	15	18	18	15	18	18

Efficacité énergétique

≥86%

Perte de puissance

(consommation en veille)

≤ 100 mW
