Type de produit	Chargeur de batterie mural USB 2 postes
Marque	Hager
Modèle	WH50821204A
Alimentation	230 VAC ±10% 50/60 Hz, courant d'entrée max. 0,4 A
Sorties USB	2 ports : Type A et Type C, jusqu'à 3 A (5 V) ou 2 A (9 V) / 1,5 A (12 V) selon configuration
Puissance de sortie maximale	18 W par port (USB-C en 12 V), 15 W par port (USB-A en 5 V)
Protection	Contre courts-circuits et surcharges (fusible électronique)
Indice de protection	IP20 (usage intérieur, à l'abri de l'humidité)
Température de fonctionnement	0°C à +35°C
Température de stockage	-20°C à +55°C
Altitude de fonctionnement	Jusqu'à 5000 m
Consommation en veille	≤ 100 mW
Efficacité énergétique	≥ 86%
Montage	Dans boîte d'encastrement de 45 mm de profondeur min. (standard) ou sur coffret d'encastrement avec tôle de fixation (version FLF)
Raccordement	Câble préconfectionné de 112 mm, section 2 x 0,5 mm²
Protection amont	Disjoncteur 16 A max.
Entretien et nettoyage	Débrancher l'alimentation avant tout nettoyage ; utiliser un chiffon sec et non abrasif
Pièces détachées et réparabilité	Pas de pièces détachées disponibles ; en cas de panne, remplacer l'appareil
Informations générales	Utilisation uniquement en intérieur ; non adapté à la transmission de données ; compatible avec smartphones, tablettes, etc.

FOIRE AUX QUESTIONS - WH50821204A HAGER

Quel type de câble utiliser pour charger mon smartphone ?

Utilisez impérativement le câble de chargement d'origine de votre appareil. Les câbles non conformes peuvent ne pas être reconnus et entraîner une coupure de courant de sécurité si la charge dépasse 3 A.

Puis-je charger deux appareils simultanément ?

Oui, les deux ports USB (Type A et Type C) peuvent être utilisés en même temps. Le courant de sortie maximal total est de 3 A, ce qui peut allonger le temps de charge.

Ce chargeur est-il compatible avec les tablettes ?

Oui, il est conçu pour recharger les batteries d'appareils mobiles comme les smartphones, tablettes et lecteurs MP3.

Que faire si le chargeur ne fonctionne pas ?

Vérifiez d'abord que l'alimentation électrique est coupée puis rétablie. Si le problème persiste, la protection électronique peut s'être déclenchée. Débranchez tous les appareils et attendez quelques instants avant de réessayer.

Dois-je couper le courant avant d'installer le chargeur ?

Oui, avant toute intervention, coupez la tension d'alimentation au niveau du disjoncteur pour éviter tout risque de choc électrique.

Quelle est la profondeur minimale de la boîte d'encastrement ?

Pour le montage standard, une boîte d'encastrement d'au moins 45 mm de profondeur est requise.

Ce chargeur transmet-il des données ?

Non, les ports USB sont exclusivement destinés à l'alimentation électrique. Aucune donnée n'est transmise.

Puis-je l'installer dans une salle de bain ?

Non, l'appareil est conçu pour une utilisation en intérieur à l'abri de toute humidité (indice IP20). Il ne doit pas être installé dans des pièces humides.

Que signifie le bruit léger pendant la charge ?

Il est normal d'entendre de faibles bruits, surtout dans les chambres à coucher. Cela est dû au fonctionnement de l'électronique de charge et ne constitue pas un défaut.

Quelle est la garantie de ce chargeur Hager ?

La garantie légale de conformité s'applique. Pour plus d'informations, consultez les conditions générales de vente ou contactez votre revendeur.

MODE D'EMPLOI WH50821204A HAGER

Consignes de sécurité FR

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriciens qualifiés, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays. Le non-respect des consignes d'installation peut entraîner des dommages sur l'appareil, un incendie ou présenter d'autres dangers.

Risque de choc électrique. Avant tout travail sur l'appareil, couper la tension d'alimentation. Ne pas oublier de prendre en compte tous les disjoncteurs qui délivrent des tensions potentiellement dangereuses à l'appareil ou à la charge. Cette notice fait partie intégrante du produit et doit être conservée par l'utilisateur final.

Composition de l'appareil (image 1/2)

(1) Module prise de chargement USB 2 postes (2) Cadre de recouvrement

(3) Face avant prise de chargement USB 2 postes

(4) Vis de fixation

(5) Tôle de fixation (non compris dans le contenu de l'emballage:)

(6) Module prise de chargement USB 2 postes FLF

Fonctionnement

Cas d'usage typique

- chargement des batteries d'appareils mobiles tels que smartphones, lecteurs MP3, tablettes, etc. avec tension USB par les douilles USB type A et type C

- convient uniquement pour une utilisation à l'intérieur et à l'abri de toute humidité.

- convient uniquement à l'alimentation électrique d'appareils mobiles

Prise de chargement USB 2 postes

- Montage dans une boîte d'encastrement de 45 mm de profondeur au moins

Prise de chargement USB 2 postes FLF

- Montage sur coffret d'encastrement avec tôle de fixation

Caractéristiques du produit

- protégé contre les courts-circuits et les surcharges (fusible électronique)

- montage possible dans des combinaisons multiples

- avec douilles USB type A et type C (WHxx8211xx)

- unité de chargement USB avec câble de raccordement préconfectionné longueur 112 mm

Utilisation

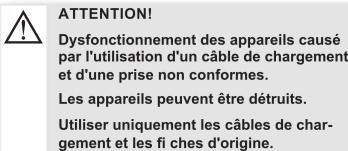

ATTENTION! Dysfonctionnement des appareils causé par l'utilisation d'un câble de chargement et d'une prise non conformes. Les appareils peuvent être détruits. Utiliser uniquement les câbles de chargement et les fi ches d'origine.

Si des téléphones et tablettes sont raccordés au boîtier de chargement USB avec les câbles de chargement d'origine, le boîtier de chargement reconnaît les appareils et peut les charger correctement ou réguler le courant de chargement. Si les câbles de chargement ne sont pas d'origine, il est possible que les appareils ne soient pas reconnus comme téléphones ou tablettes, mais simplement interprétés comme « charge électrique » (comme une résistance électrique, par exemple).

Si une « charge électrique » supérieure à 3,0 A ou deux « charges électriques » dont le total est supérieur à 3,0 A sont raccordées, le courant de chargement est interrompu pour des raisons de sécurité. La protection électronique contre les surcharges coupe le courant de chargement.

ATTENTION ! Dysfonctionnement si la prise est tordue ou coincée. Les contacts peuvent être endommagés. Insérer la prise dans la douille dans le bon sens, droit et en appliquant peu de force.

Recharge des batteries de terminaux mobiles (image 3).

Insérer la fiche USB type A ou type Cdu câble de chargement dans l'une des deux douilles de la prise de chargement USB. Les batteries de l'appareil raccordé sont chargées automatiquement.

Il est possible de charger simultanément les batteries d'autres appareils grâce aux douilles encore libres. Respecter le courant de sortie maximal!

En cas de raccordement de 2 appareils, le temps de charge peut se prolonger car le courant de charge se répartit sur les deux douilles (image 3).

En cas de raccordement de 2 appareils, une tension maximale de 5 V par sortie est disponible.

Respecter les indications du fabricant de l'appareil raccordé concernant la durée de charge et le comportement de charge.

Les prises USB sont exclusivement destinées à l'alimentation électrique. Aucune donnée n'est transmise.

Informations destinées aux électriciens

DANGER!

Choc électrique en cas de contact avec les parties sous tension!

Un choc électrique peut entraîner la mort !

Avant d'intervenir sur l'appareil, mettre l'installation hors tension et recouvrir les pièces conductrices avoisinantes !

Montage et raccordement électrique

Raccordement et montage de l'appareil.

L'appareil est protégé par un disjoncteur 16 A max.

Raccorder l'appareil (1) conformément au schéma de branchement (image 4, a). Pour ce faire, utiliser des bornes de jonction adaptées.

- Aligner l'appareil, le placer dans la boîte d'encastrement et le fixer à l'aide des vis de fixation.

Placer le cadre de recouvrement.

Placer la face avant et la fixer avec la vis (4).

Selon la situation de montage des boîtiers de chargement USB et l'état de chargement de l'appareil raccordé, il est possible que de faibles bruits soient audibles pendant le chargement. Ce phénomène doit en particulier être pris en compte en cas d'installation dans des chambres à coucher.

Raccordement et montage de l'appareil FLF.

L'appareil est protégé par un disjoncteur 16 A max.

Raccorder l'appareil (6) conformément au schéma de branchement (image 4, b). Pour ce faire, utiliser des bornes de jonction adaptées.

Encliqueter l'appareil (6) dans la platine de fixation (5).

Selon la situation de montage des boîtiers de chargement USB et l'état de chargement de l'appareil raccordé, il est possible que de faibles bruits soient audibles pendant le chargement. Ce phénomène doit en particulier être pris en compte en cas d'installation dans des chambres à coucher.

Si la boîte d'encastrement (WH37961623Z) doit être montée, les fils de raccordement doivent être épissés à l'extérieur de la boîte d'encastrement.

Annexes

Caractéristiques techniques

Tension d'entrée	230 VAC ± 10% 50/60 Hz
Courant d'entrée	max. 0,4A
Unilatéral, avec embout de câble,câble de raccordement préconfectionné	2 x 0,5 mm ^2
Longueur câble de raccordement	112 mm
Indice de protection	IP20
Température de fonctionnement	0°C ... +35°C
Température de stockage/transport	-20 °C ... + 55 °C
Altitude de fonctionnement	<. 5000 m

Surtension

4 kV

Données de sortie

Type de douille USB	Mo-dèle A + C	Type A, exploi-tée seule			Type C, exploi-tée seule
Tension de sortie [V]	5,0 5,0	9,0	12,0	5,0 9,0	12,0
Courant de sortie [A]	3,0 3,0	2,0	1,5	3,0 2,0	1,5
Puissance de sortie [W]	15	15	18	18	15	18	18

Efficacité énergétique

≥86%

Perte de puissance

(consommation en veille)

≤ 100 mW
