UTE 1033 - Thermostat Eberle - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Thermostat électronique programmable, plage de température réglable de 5 à 30°C, précision de ±0,5°C.
Utilisation	Idéal pour le contrôle de la température dans les systèmes de chauffage, compatible avec divers types de chaudières.
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement, nettoyer les contacts et les connexions électriques si nécessaire.
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges et les courts-circuits.
Informations générales	Installation facile, écran LCD pour une lecture claire, garantie de 2 ans.

FOIRE AUX QUESTIONS - UTE 1033 Eberle

Comment régler la température sur le thermostat Eberle UTE 1033 ?

Pour régler la température, appuyez sur le bouton 'Menu', sélectionnez 'Réglages', puis utilisez les flèches pour ajuster la température souhaitée. Confirmez en appuyant sur 'OK'.

Que faire si le thermostat ne s'allume pas ?

Vérifiez que le thermostat est correctement alimenté. Assurez-vous que les piles sont chargées ou que le thermostat est correctement connecté au réseau électrique. Si le problème persiste, réinitialisez l'appareil.

Comment réinitialiser le thermostat Eberle UTE 1033 ?

Pour réinitialiser le thermostat, maintenez enfoncé le bouton 'Reset' pendant 5 secondes. Cela rétablira les paramètres d'usine.

Pourquoi le thermostat affiche-t-il une température erronée ?

Une température erronée peut être causée par un capteur défectueux ou une mauvaise installation. Assurez-vous que le thermostat est installé à une distance appropriée des sources de chaleur ou de froid.

Comment changer les piles du thermostat Eberle UTE 1033 ?

Pour changer les piles, retirez le couvercle arrière du thermostat, remplacez les piles usées par des piles neuves (type AA) en respectant la polarité, puis remettez le couvercle.

Le thermostat ne communique pas avec le système de chauffage. Que faire ?

Assurez-vous que le thermostat est compatible avec votre système de chauffage. Vérifiez également les connexions et les fils. Si nécessaire, consultez le manuel d'utilisateur pour des instructions spécifiques.

Comment activer le mode Économie d'énergie ?

Pour activer le mode Économie d'énergie, accédez au menu ‘Réglages’, sélectionnez ‘Mode’ puis choisissez l’option ‘Économie d'énergie’.

Le thermostat Eberle UTE 1033 émet-il un signal sonore ?

Oui, le thermostat émet un signal sonore lors de certains réglages ou alertes. Vous pouvez désactiver le son dans le menu des paramètres.

Comment mettre à jour le logiciel du thermostat ?

Pour mettre à jour le logiciel, connectez le thermostat à votre réseau Wi-Fi et accédez au menu ‘Mise à jour’. Suivez les instructions à l'écran pour télécharger et installer la mise à jour.

MODE D'EMPLOI UTE 1033 Eberle

RFGénéralités: L’appareil ne doit être ouvert que par un profession-nel et installé selon les schémas et les instructions de montage. Respecter les directives de sécurité exis-tantes. Les mesures d’installation adéquates doivent être prises pour satisfaire aux exigences de la classe de protection II. Ce thermostat assure la régulation de la température seulement dans des locaux secs et fer-més à usage normal. Cet appareil est selon la norme EN 60730 et fonctionne selon la directive 1C.A la mise en service du thermostat d’am biance, il faut tenir compte du fait que le bilame demande un cer-tain temps pour s’ adaptions à l’air ambiant. Immédia-te ment après le montage, le point de commutation différera par rapport à la température ambiant. Il fonctionnera correctement 1 à 2 heures après la mise en service. Domaine d’application Le thermostat d’ambiance sert à régler la température exclusivement dans les pièces sèches et fermées, avec une ambiance normale. Montage Le thermostat d’ambiance sera de préférence installé sur un mur intérieur en face du mur sur lequel est placé l’appareil de chauffage.RadiateurThermostat d’ambiance Radiateur• hauteur de placement: 1,50m au dessus du sol• éviter les murs extérieurs et les courants d’air éma-nant de portes ou fenêtres.• veillez à garantir la libre circulation de l’air ambiant autour du thermostat. Ne pas le couvrir avec un ri-deau, meuble ou autre recouvrement.• toute source de chaleur peut influencer le thermos-tat. Evitez dès lors l’influence directe du soleil, la proximité immédiate de postes de radio, TV, d’appa-reils de chauffage, lampes ou feux ouverts, etc.• lors du montage en groupe avec d’autres appareils de commande (prises, interrupteurs) le thermostat sera toujours en position inférieure du montage.• combinaison avec dimmer! Si le thermostat se trouve associe dans son montage à la proximité d’un dimmer, on veillera à placer au moins un interrup-teur ou une prise entre les deux afin que le thermostat ne soit pas influencé par la chaleur émise par le dimmer. Raccordement électrique Attention! Mettre l’alimentation réseau hors tension. Raccordement selon les étapes suivantes:• retirer le bouton de réglage de la température• desserrer la vis de fixation• retirer la partie supérieure du boîtier• raccordement selon le schéma (cf. socle du boîtier). Explication schéma de raccordement: L = phaseN = neutreN = raccordement horloge avec abaissement de températureU = raccordement de puissance chauffageP = raccordement de puissance refraîchissmentRF = résistance d’anticipationTA = résistance pour abaissement nuit de la tem-pérature ambianteTémoin rouge: sous tensionTémoin rouge: thermostat en appel deTémoin vert Abaissement de la temp un Données technique Humidité relative max. 95% sans condensationCalculation impulse voltage 4 KVDegré de pollution 2Température d’essai du test de dureté de BRINELL75 ± 2 °CIntensité et tension néces-saires à la mesure des inter-férences électromagnétiques (CEM)230 V; 0,1 AClasse énergétique (selon UE 811/2013, 812/2013, 813/2013, 814/2013)I = 1 % Limitation de plage de réglage Le thermostat d’ambiance a un fonctionnement de 5 à 3O°C.Dans le bouton de réglage se trouvent 2 disque de verrouillage qui permettent de limiter la plage d’ac-tion (Fig. 1).Fig. 1: Limitation de plage de réglage Indications d’échelle de température P = ~ 5 °C = ~ 20 °C

= ~ 10 °C = ~ 25 °C = ~15 °C =~ 30 °C Symboles Arrêt Marche température de jour en permanence température de nuit en permanence automatique (abaissement de nuit com-mandé à distance p.e. par horloge) Ü Chauffage d‘appoint

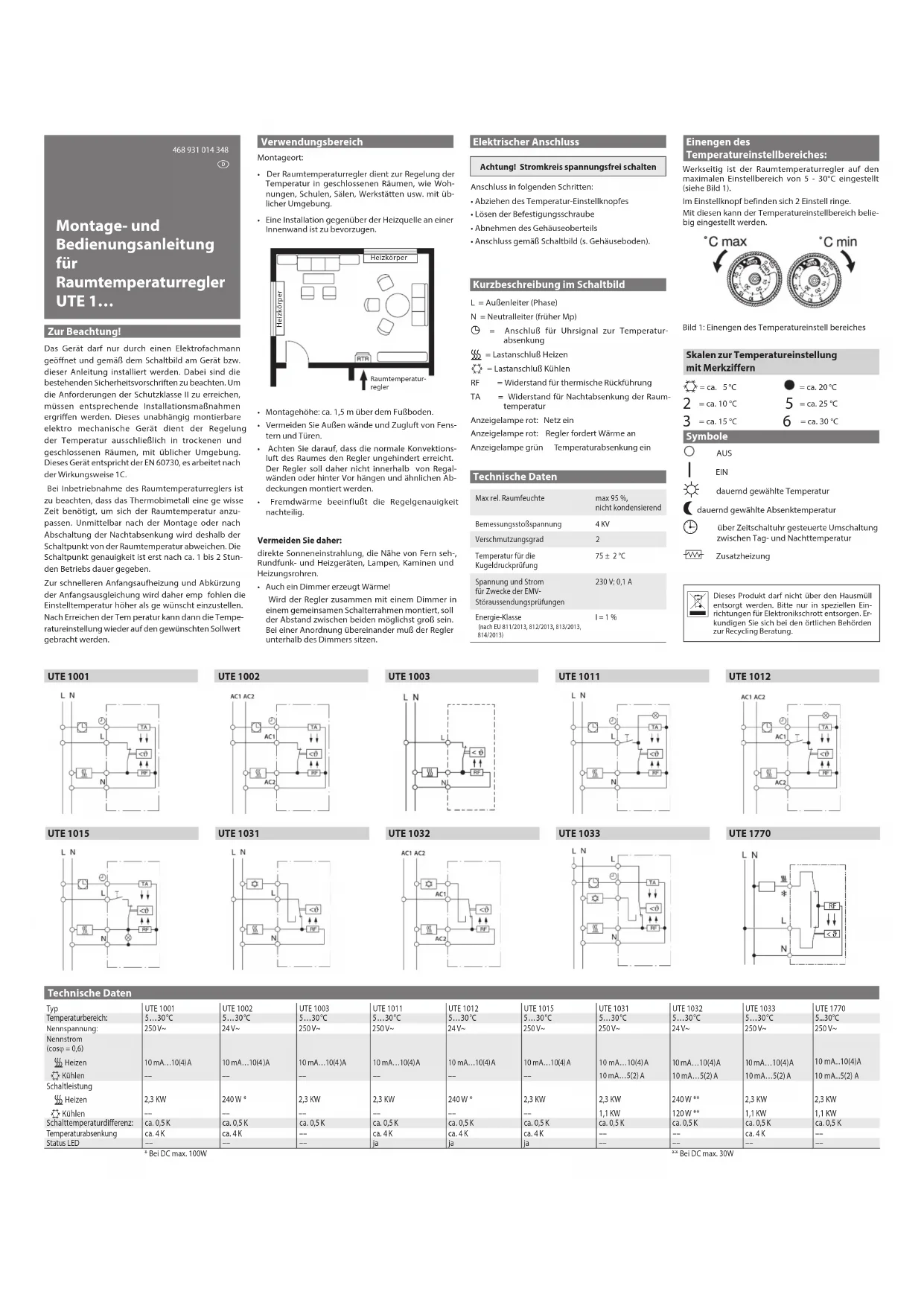

Instructions de montage et d’utilisation des thermostats UTE 1…

Ces produits ne peuvent pas être traités comme des déchets ménagers. Veuillez faire recycler ces produits par une entreprise qui se charge du recyclage des déchets électro- niques. Veuillez contacter les autorités locales pour avoir de plus amples informations concer- nant la liquidation des déchets. Données technique Typ UTE 1001 UTE 1002 UTE 1003 UTE 1011 UTE 1012 UTE 1015 UTE 1031 UTE 1032 UTE 1033 UTE 1770 Gamme de temp: 5…30 °C 5…30 °C 5…30 °C 5…30 °C 5…30 °C 5…30 °C 5…30 °C 5…30 °C 5…30 °C 5…30 °C Tension de fonction: 250 V~ 24 V~ 250 V~ 250 V~ 24 V~ 250 V~ 250 V~ 24 V~ 250 V~ 250 V~ Courant de commu tation (cosϕ = 0,6) U Chauffage P Rafraîchissment10 mA…10(4)A 10 mA…10(4 )A 10 mA…10(4 )A
