Type de produit	Dérailleur arrière électronique Di2
Marque	Shimano
Modèle	RD6870GS
Utilisation	Vélo de route et VTT
Alimentation	Batterie Shimano Di2 (intégrée au système)
Nombre de vitesses	11 vitesses (compatible)
Type de cage	Longue (GS)
Matériau principal	Aluminium et acier
Fonctions principales	Changement de vitesse électronique, fonction de protection RD
Connectivité	Port E-TUBE pour mises à jour logicielles
Entretien et nettoyage	Chiffon humide avec détergent neutre ; lubrification des pièces mobiles
Sécurité	Ne pas démonter ; ne pas utiliser de solvants agressifs ; inspection avant utilisation
Pièces détachées et réparabilité	Contacter le revendeur pour remplacement des galets, pignons et chaîne
Informations générales	Garantie contre défauts de fabrication ; usure normale exclue

FOIRE AUX QUESTIONS - RD6870GS SHIMANO

Comment nettoyer le dérailleur arrière RD6870GS ?

Utilisez un chiffon humidifié avec un détergent neutre dilué dans de l'eau. N'utilisez jamais de solvants agressifs comme des diluants ou des produits antirouille à base d'acide ou d'alcali. Après nettoyage, lubrifiez toutes les pièces mobiles.

Que faire si le dérailleur ne change plus de vitesse ?

Vérifiez si la fonction de protection RD est activée (DEL rouge sur le raccord [A]). Si oui, appuyez sur le bouton du raccord [A] pendant 5 secondes ou plus jusqu'à ce que la DEL rouge s'éteigne. Si le problème persiste, contactez votre revendeur.

Comment réinitialiser la fonction de protection RD ?

Appuyez de manière prolongée sur le bouton mode dans l'écran d'information du système ou sur le bouton du raccord [A] pendant au moins 5 secondes. La DEL rouge clignote puis s'éteint, indiquant la réinitialisation.

Puis-je utiliser un nettoyeur haute pression pour laver mon vélo ?

Non, ne lavez pas votre vélo avec un nettoyeur haute pression. L'eau pourrait pénétrer dans les composants électroniques et provoquer des dysfonctionnements ou de la rouille.

Comment savoir si la chaîne doit être remplacée ?

Vérifiez régulièrement si la chaîne est allongée, endommagée (déformation, fissure) ou si elle saute. Si vous constatez un problème, faites remplacer la chaîne et les pignons par votre revendeur.

Est-il possible de mettre à jour le logiciel du dérailleur ?

Oui, les mises à jour logicielles peuvent être effectuées par un revendeur via le port E-TUBE. Consultez le site Internet de Shimano pour les dernières informations.

Que faire si la chaîne saute ou fait du bruit ?

Un bruit anormal peut provenir d'un jeu excessif au niveau des galets. Faites inspecter et remplacer les galets si nécessaire par votre revendeur. Nettoyez et lubrifiez régulièrement la chaîne.

Le dérailleur est-il compatible avec tous les vélos ?

Le RD6870GS est conçu pour les vélos de route et VTT équipés d'un système Di2 en 11 vitesses. Vérifiez la compatibilité avec votre cadre et votre transmission auprès de votre revendeur.

Comment entretenir les pignons ?

Lavez régulièrement les pignons avec un détergent neutre. Un nettoyage et une lubrification de la chaîne prolongent également la durée de vie des pignons.

Quelle est la garantie du dérailleur RD6870GS ?

Shimano garantit le produit contre les défauts de fabrication. L'usure naturelle et les détériorations dues à une utilisation normale ne sont pas couvertes. Contactez votre revendeur pour plus de détails.

MODE D'EMPLOI RD6870GS SHIMANO

Dérailleur arrière (Di2)

MISE EN GARDE IMPORTANTE

- Contactez le lieu d'achat ou distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Pour des raisons de sécurité, lisez attentivement et entièrement ce « mode d'emploi » avant toute utilisation et veillez à bien respecter les consignes. Rangez-le de façon à pouvoir y accéder à tout moment.

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

⚠️ DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
⚠️ AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
⚠️ ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l’équipement et la zone de travail.

Informations importantes concernant la sécurité

AVERTISSEMENT

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• N'utilisez jamais de solvants à base d'acide ou d'alcali tels que des produits pour enlever la rouille. Si vous utilisez ces solvants, la chaîne risque de se casser et vous risquez de vous blesser grièvement.
• Nettoyez régulièrement la chaîne avec un nettoyant pour chaîne approprié. Les intervalles entre les entretiens dépendent de l'utilisation et des conditions de conduite.
• Vérifiez si la chaîne n'est pas endommagée (déformation ou fissure), si elle n'a pas sauté ou si elle ne présente pas d'autres anomalies tel qu'un changement de vitesse involontaire. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur. La chaîne risque de se briser et d'entraîner votre chute.

Remarque

- Assurez-vous que le cache et l'embout de l'unité de plaque sont installés avant d'utiliser le vélo.

* Pour VTT

• Veillez à ne pas laisser de l'eau entrer dans les ports E-TUBE.
• Les éléments sont conçus pour être parfaitement étanches et pour résister à des conditions de conduite par temps humide. Cependant, ne les placez pas volontairement dans l'eau.
• Ne lavez pas votre vélo avec un nettoyeur à haute pression. Si de l'eau entre dans les éléments, des problèmes de fonctionnement ou de la rouille risquent d'apparaître.
• Maniez les éléments avec soin et évitez de les soumettre à des chocs violents.
• N'utilisez pas de diluants ou d'autres solvants agressifs pour nettoyer les produits. De tels solvants risquent d'endommager la surface. Lorsque vous nettoyez les produits, utilisez un chiffon humidifié avec un détergent neutre dilué dans de l'eau.
• Si les opérations de changement de vitesse ne se font pas de manière régulière, nettoyez le dérailleur et lubrifiez toutes les pièces mobiles.
• Si la chaîne n'arrête pas de sauter, faites remplacer les pignons et la chaîne auprès de votre lieu d'achat.
• Si vous entendez un bruit anormal en raison d'un jeu excessif au niveau du galet en roulant, vous devez faire remplacer le galet à votre lieu d'achat.
• Les pignons doivent être lavés régulièrement avec un détergent neutre. De plus, nettoyer la chaîne avec un produit détergent neutre et la lubrifier peut être un moyen efficace pour allonger la durée de vie des pignons et de la chaîne.
• Contactez le lieu d'achat pour effectuer les mises à jour du logiciel du composant. Les informations les plus récentes sont disponibles sur le site Internet de SHIMANO.
• Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur.

• Est-ce que le changement des vitesses se déroule sans heurts ?
• Est-ce que le jeu en excès a augmenté dans les maillons ?
• Est-ce que le jeu en excès a augmenté dans les galets ?
• Y-a-t-il des bruits anormaux qui viennent du dérailleur ?
  • La chaîne s'est-elle allongée ?
• Y-a-t-il des dégâts visibles sur la chaîne ?
• Est-ce que le cache de prise est installé en position correcte ?

* Pour VTT

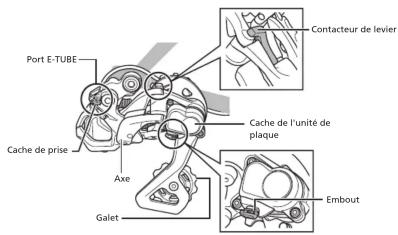

Noms des pièces

Pour ROUTE

Port E-TUBE Gallet Axe

Pour VTT

Port E-TUBE Cache de prise Axe Galet Contacteur de levier Cache de l'unité de plaque Embout

Mode d'emploi

Lorsque vous retirez la roue arrière, veillez à d'abord placer le contacteur de la manette en position ARRÊT.

* La forme et la position du contacteur de la manette dépendent du modèle.

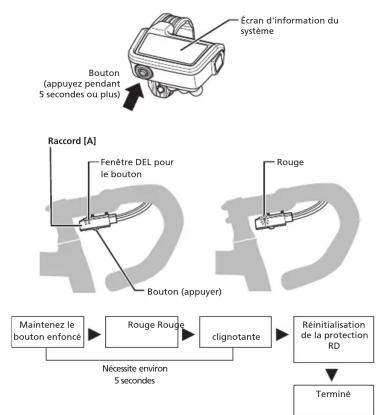

À propose de la fonction de protection RD

* Faites tourner le plateau tout en relançant le fonctionnement après l'activation de la fonction de protection RD.

Pour protéger le système en cas de chute du vélo et de fort impact, la fonction de protection RD s'active et interrompt temporairement la connexion entre le moteur et la plaquette, ce qui altère le fonctionnement correct du dérailleur arrière. Si cela se produit, appuyez de manière prolongée sur le bouton mode dans l'écran

d'information du système ou sur le bouton du raccord [A] pendant 5 secondes ou plus. Cela rétablira la connexion entre le moteur et la plaquette, et annulera la fonction de protection RD du dérailleur arrière. Lorsque la récupération n'est pas possible en utilisant les boutons, elle peut être possible à la main. Vérifiez à l'avance avec votre lieu d'achat.

Lorsque la DEL rouge du raccord [A] est allumée, le dérailleur arrière ne change pas de vitesse. Appuyez sur le bouton jusqu'à ce que la DEL rouge s'éteigne.

SHIMANO

SHIMANO INC.

3-77 Oimatsu-cho, Sakai-ku, Sakai City, Osaka 590-8577, Japan

Remarque : les spécifications peuvent être modifiées sans préavis. (French)
