Type de produit	Dérailleur arrière Di2
Marque	Shimano
Modèle	RDM9050SGS
Catégorie	Composant de transmission vélo
Alimentation	Via système E-TUBE (batterie de vélo Di2)
Fonction principale	Changement de vitesse électronique avec fonction protection RD
Nettoyage	Chiffon humide avec détergent neutre dilué; ne pas utiliser de solvants agressifs
Lubrification	Lubrifier toutes les pièces mobiles après nettoyage
Entretien chaîne	Nettoyer régulièrement avec nettoyant pour chaîne adapté; vérifier usure
Entretien galets	Si jeu excessif ou bruit anormal, remplacer au lieu d'achat
Étanchéité	Résistant à la conduite par temps humide, mais ne pas immerger ni laver au nettoyeur haute pression
Mise à jour logicielle	Disponible chez le revendeur ou via site SHIMANO
Protection en cas de chute	Fonction protection RD interrompt le moteur; réinitialisation possible par bouton ou manuellement
Inspection avant utilisation	Vérifier changement de vitesses, jeu des maillons et galets, bruits anormaux, allongement de chaîne
Pièces détachées	Galet, axe, cache de prise, embout, cache d'unité de plaque
Garantie	Non garantie contre l'usure naturelle et le vieillissement
Pays d'origine	Japon (Shimano Inc., Osaka)
Notice	Disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - RDM9050SGS SHIMANO

Comment réinitialiser la fonction de protection RD du dérailleur ?

Si la DEL rouge du raccord [A] est allumée, appuyez sur le bouton pendant 5 secondes ou plus jusqu'à ce que la DEL s'éteigne. Vous pouvez également utiliser le bouton mode sur l'écran d'information du système.

Quel type de nettoyant utiliser pour la chaîne et le dérailleur ?

Utilisez un nettoyant pour chaîne adapté et un détergent neutre dilué dans l'eau pour le dérailleur. Évitez les solvants à base d'acide ou d'alcali, ainsi que les diluants et autres solvants agressifs.

Que faire si le changement de vitesse n'est pas fluide ?

Nettoyez le dérailleur et lubrifiez toutes les pièces mobiles. Si le problème persiste, vérifiez l'usure de la chaîne et des pignons, et faites-les remplacer si nécessaire chez un revendeur.

Puis-utiliser un nettoyeur haute pression pour laver mon vélo ?

Non, ne lavez jamais votre vélo avec un nettoyeur haute pression. L'eau pourrait pénétrer dans les composants Di2 et provoquer des dysfonctionnements ou de la rouille.

Comment savoir si la chaîne est usée ?

Vérifiez si la chaîne est allongée, déformée ou fissurée. Si elle saute ou si le changement de vitesse devient irrégulier, elle doit être remplacée. Utilisez un outil de mesure d'usure de chaîne.

Est-il possible de mettre à jour le logiciel du dérailleur ?

Oui, les mises à jour sont disponibles auprès du lieu d'achat ou via le site Internet de SHIMANO (https://si.shimano.com). Consultez les informations les plus récentes.

Que faire en cas de bruit anormal du galet ?

Si vous entendez un bruit anormal dû à un jeu excessif dans le galet, faites remplacer le galet par un revendeur.

Comment retirer la roue arrière avec le dérailleur Di2 ?

Avant de retirer la roue arrière, placez le contacteur de la manette en position ARRÊT. La forme et la position du contacteur dépendent du modèle.

Le dérailleur est-il étanche ?

Oui, les composants sont conçus pour être étanches et résister à la conduite par temps humide. Cependant, ne les immergez pas volontairement dans l'eau.

Où trouver le manuel du revendeur ?

Le manuel du revendeur destiné aux mécaniciens professionnels est disponible sur le site Internet de SHIMANO : https://si.shimano.com.

MODE D'EMPLOI RDM9050SGS SHIMANO

Dérailleur arrière (Di2)

MISE EN GARDE IMPORTANTE

- Contactez le lieu d'achat ou distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Pour des raisons de sécurité, lisez attentivement et entièrement ce « mode d'emploi » avant toute utilisation et veillez à bien respecter les consignes. Rangez-le de façon à pouvoir y accéder à tout moment.

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

⚠️ DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
⚠️ AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
⚠️ ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l’équipement et la zone de travail.

Informations importantes concernant la sécurité

AVERTISSEMENT

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• N'utilisez jamais de solvants à base d'acide ou d'alcali tels que des produits pour enlever la rouille. Si vous utilisez ces solvants, la chaîne risque de se casser et vous risquez de vous blesser grièvement.
• Nettoyez régulièrement la chaîne avec un nettoyant pour chaîne approprié. Les intervalles entre les entretiens dépendent de l'utilisation et des conditions de conduite.
• Vérifiez si la chaîne n'est pas endommagée (déformation ou fissure), si elle n'a pas sauté ou si elle ne présente pas d'autres anomalies tel qu'un changement de vitesse involontaire. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur. La chaîne risque de se briser et d'entraîner votre chute.

Remarque

- Assurez-vous que le cache et l'embout de l'unité de plaque sont installés avant d'utiliser le vélo.

* Pour VTT

• Veillez à ne pas laisser de l'eau entrer dans les ports E-TUBE.
• Les éléments sont conçus pour être parfaitement étanches et pour résister à des conditions de conduite par temps humide. Cependant, ne les placez pas volontairement dans l'eau.
• Ne lavez pas votre vélo avec un nettoyeur à haute pression. Si de l'eau entre dans les éléments, des problèmes de fonctionnement ou de la rouille risquent d'apparaître.
• Maniez les éléments avec soin et évitez de les soumettre à des chocs violents.
• N'utilisez pas de diluants ou d'autres solvants agressifs pour nettoyer les produits. De tels solvants risquent d'endommager la surface. Lorsque vous nettoyez les produits, utilisez un chiffon humidifié avec un détergent neutre dilué dans de l'eau.
• Si les opérations de changement de vitesse ne se font pas de manière régulière, nettoyez le dérailleur et lubrifiez toutes les pièces mobiles.
• Si la chaîne n'arrête pas de sauter, faites remplacer les pignons et la chaîne auprès de votre lieu d'achat.
• Si vous entendez un bruit anormal en raison d'un jeu excessif au niveau du galet en roulant, vous devez faire remplacer le galet à votre lieu d'achat.
• Les pignons doivent être lavés régulièrement avec un détergent neutre. De plus, nettoyer la chaîne avec un produit détergent neutre et la lubrifier peut être un moyen efficace pour allonger la durée de vie des pignons et de la chaîne.
• Contactez le lieu d'achat pour effectuer les mises à jour du logiciel du composant. Les informations les plus récentes sont disponibles sur le site Internet de SHIMANO.
• Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur.

• Est-ce que le changement des vitesses se déroule sans heurts ?
• Est-ce que le jeu en excès a augmenté dans les maillons ?
• Est-ce que le jeu en excès a augmenté dans les galets ?
• Y-a-t-il des bruits anormaux qui viennent du dérailleur ?
• La chaîne s'est-elle allongée ?
• Y-a-t-il des dégâts visibles sur la chaîne ?
• Est-ce que le cache de prise est installé en position correcte ?

* Pour VTT

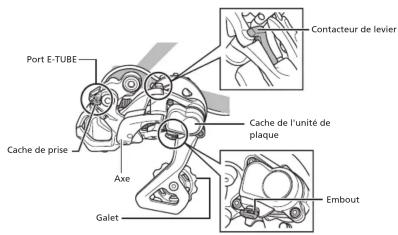

Noms des pièces

Pour ROUTE

Port E-TUBE Gallet Axe

Pour VTT

Port E-TUBE Cache de prise Axe Galet Contacteur de levier Cache de l'unité de plaque Embout

Mode d'emploi

Lorsque vous retirez la roue arrière, veillez à d'abord placer le contacteur de la manette en position ARRÊT.

* La forme et la position du contacteur de la manette dépendent du modèle.

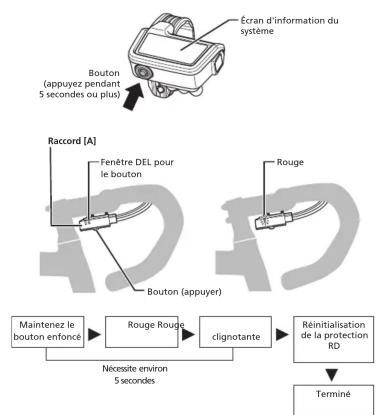

À propose de la fonction de protection RD

* Faites tourner le plateau tout en relançant le fonctionnement après l'activation de la fonction de protection RD.

Pour protéger le système en cas de chute du vélo et de fort impact, la fonction de protection RD s'active et interrompt temporairement la connexion entre le moteur et la plaquette, ce qui altère le fonctionnement correct du dérailleur arrière. Si cela se produit, appuyez de manière prolongée sur le bouton mode dans l'écran

d'information du système ou sur le bouton du raccord [A] pendant 5 secondes ou plus. Cela rétablira la connexion entre le moteur et la plaquette, et annulera la fonction de protection RD du dérailleur arrière. Lorsque la récupération n'est pas possible en utilisant les boutons, elle peut être possible à la main. Vérifiez à l'avance avec votre lieu d'achat.

Lorsque la DEL rouge du raccord [A] est allumée, le dérailleur arrière ne change pas de vitesse. Appuyez sur le bouton jusqu'à ce que la DEL rouge s'éteigne.

SHIMANO

SHIMANO INC.

3-77 Oimatsu-cho, Sakai-ku, Sakai City, Osaka 590-8577, Japan

Remarque : les spécifications peuvent être modifiées sans préavis. (French)
