Type de produit	Dérailleur arrière Di2
Marque	Shimano
Modèle	RD-R8050-GS
Utilisation	Vélo de route et VTT (compatible Di2)
Alimentation	Batterie Di2 (non fournie)
Poids approximatif	250 g
Matériau	Alliage d'aluminium, acier
Nombre de vitesses	11 vitesses
Technologie	Di2 (électronique)
Fonction principales	Changement de vitesse électronique, protection RD anti-choc
Entretien et nettoyage	Nettoyer avec un chiffon humide et détergent neutre ; lubrifier les pièces mobiles
Sécurité	Ne pas démonter, éviter chocs violents ; ne pas utiliser de solvants acides
Pièces détachées et réparabilité	Galets, cache de prise, embout de l'unité de plaque ; contacter le revendeur
Garantie	Garantie limitée hors usure normale
Compatibilité manettes	Manettes Di2 (ST-R8050 ou similaires)
Port E-TUBE	Oui, pour connexion et mise à jour
Étanchéité	Résistant à l'eau mais pas submersible
Réinitialisation protection RD	Maintenir le bouton sur le raccord [A] 5 secondes
Pays de fabrication	Japon (Shimano Inc.)

FOIRE AUX QUESTIONS - RDR8050GS SHIMANO

Comment réinitialiser la fonction de protection RD ?

Maintenez le bouton sur le raccord [A] enfoncé pendant 5 secondes ou plus, ou utilisez le bouton mode dans l'écran d'information du système jusqu'à ce que la DEL rouge s'éteigne.

Quel type de batterie utiliser ?

Le dérailleur RD-R8050-GS fonctionne avec une batterie Di2 Shimano (par exemple BT-DN110 ou BT-DN100). Elle n'est pas incluse.

Puis-je utiliser ce dérailleur sur un VTT ?

Oui, le modèle GS (medium cage) est compatible avec les VTT, à condition d'utiliser des manettes Di2 adaptées.

Comment nettoyer le dérailleur ?

Utilisez un chiffon humidifié avec un détergent neutre dilué dans l'eau. N'utilisez jamais de solvants agressifs comme le diluant.

Que faire si le changement de vitesse est irrégulier ?

Nettoyez le dérailleur et lubrifiez toutes les pièces mobiles. Si le problème persiste, contactez votre revendeur.

Comment retirer la roue arrière ?

Placez d'abord le contacteur de la manette en position ARRÊT, puis retirez la roue.

Le dérailleur est-il étanche ?

Il est conçu pour résister à la pluie, mais ne le plongez pas dans l'eau et ne lavez pas le vélo avec un nettoyeur haute pression.

Puis-je mettre à jour le logiciel moi-même ?

Non, contactez votre lieu d'achat pour effectuer les mises à jour. Les informations sont sur le site Shimano.

Quels sont les signes d'usure à vérifier ?

Vérifiez le jeu excessif des galets, la chaîne allongée, des bruits anormaux ou des dégâts visibles. En cas de problème, consultez un revendeur.

Combien de vitesses supporte ce dérailleur ?

Le RD-R8050-GS est conçu pour les transmissions 11 vitesses Shimano.

MODE D'EMPLOI RDR8050GS SHIMANO

Dérailleur arrière (Di2)

MISE EN GARDE IMPORTANTE

- Contactez le lieu d'achat ou distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Pour des raisons de sécurité, lisez attentivement et entièrement ce « mode d'emploi » avant toute utilisation et veillez à bien respecter les consignes. Rangez-le de façon à pouvoir y accéder à tout moment.

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

⚠️ DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
⚠️ AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
⚠️ ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l’équipement et la zone de travail.

Informations importantes concernant la sécurité

AVERTISSEMENT

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• N'utilisez jamais de solvants à base d'acide ou d'alcali tels que des produits pour enlever la rouille. Si vous utilisez ces solvants, la chaîne risque de se casser et vous risquez de vous blesser grièvement.
• Nettoyez régulièrement la chaîne avec un nettoyant pour chaîne approprié. Les intervalles entre les entretiens dépendent de l'utilisation et des conditions de conduite.
• Vérifiez si la chaîne n'est pas endommagée (déformation ou fissure), si elle n'a pas sauté ou si elle ne présente pas d'autres anomalies tel qu'un changement de vitesse involontaire. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur. La chaîne risque de se briser et d'entraîner votre chute.

Remarque

- Assurez-vous que le cache et l'embout de l'unité de plaque sont installés avant d'utiliser le vélo.

* Pour VTT

• Veillez à ne pas laisser de l'eau entrer dans les ports E-TUBE.
• Les éléments sont conçus pour être parfaitement étanches et pour résister à des conditions de conduite par temps humide. Cependant, ne les placez pas volontairement dans l'eau.
• Ne lavez pas votre vélo avec un nettoyeur à haute pression. Si de l'eau entre dans les éléments, des problèmes de fonctionnement ou de la rouille risquent d'apparaître.
• Maniez les éléments avec soin et évitez de les soumettre à des chocs violents.
• N'utilisez pas de diluants ou d'autres solvants agressifs pour nettoyer les produits. De tels solvants risquent d'endommager la surface. Lorsque vous nettoyez les produits, utilisez un chiffon humidifié avec un détergent neutre dilué dans de l'eau.
• Si les opérations de changement de vitesse ne se font pas de manière régulière, nettoyez le dérailleur et lubrifiez toutes les pièces mobiles.
• Si la chaîne n'arrête pas de sauter, faites remplacer les pignons et la chaîne auprès de votre lieu d'achat.
• Si vous entendez un bruit anormal en raison d'un jeu excessif au niveau du galet en roulant, vous devez faire remplacer le galet à votre lieu d'achat.
• Les pignons doivent être lavés régulièrement avec un détergent neutre. De plus, nettoyer la chaîne avec un produit détergent neutre et la lubrifier peut être un moyen efficace pour allonger la durée de vie des pignons et de la chaîne.
• Contactez le lieu d'achat pour effectuer les mises à jour du logiciel du composant. Les informations les plus récentes sont disponibles sur le site Internet de SHIMANO.
• Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur.

• Est-ce que le changement des vitesses se déroule sans heurts ?
• Est-ce que le jeu en excès a augmenté dans les maillons ?
• Est-ce que le jeu en excès a augmenté dans les galets ?
• Y-a-t-il des bruits anormaux qui viennent du dérailleur ?
  • La chaîne s'est-elle allongée ?
• Y-a-t-il des dégâts visibles sur la chaîne ?
• Est-ce que le cache de prise est installé en position correcte ?

* Pour VTT

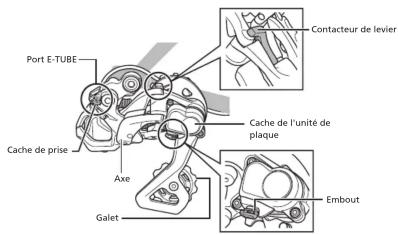

Noms des pièces

Pour ROUTE

Port E-TUBE Gallet Axe

Pour VTT

Port E-TUBE Cache de prise Axe Galet Contacteur de levier Cache de l'unité de plaque Embout

Mode d'emploi

Lorsque vous retirez la roue arrière, veillez à d'abord placer le contacteur de la manette en position ARRÊT.

* La forme et la position du contacteur de la manette dépendent du modèle.

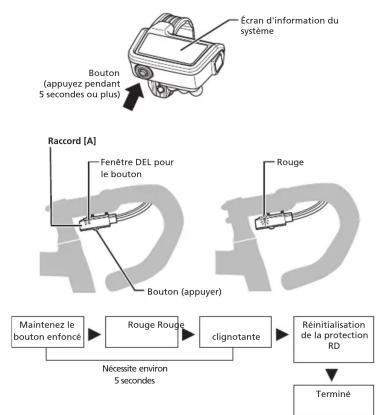

À propose de la fonction de protection RD

* Faites tourner le plateau tout en relançant le fonctionnement après l'activation de la fonction de protection RD.

Pour protéger le système en cas de chute du vélo et de fort impact, la fonction de protection RD s'active et interrompt temporairement la connexion entre le moteur et la plaquette, ce qui altère le fonctionnement correct du dérailleur arrière. Si cela se produit, appuyez de manière prolongée sur le bouton mode dans l'écran

d'information du système ou sur le bouton du raccord [A] pendant 5 secondes ou plus. Cela rétablira la connexion entre le moteur et la plaquette, et annulera la fonction de protection RD du dérailleur arrière. Lorsque la récupération n'est pas possible en utilisant les boutons, elle peut être possible à la main. Vérifiez à l'avance avec votre lieu d'achat.

Lorsque la DEL rouge du raccord [A] est allumée, le dérailleur arrière ne change pas de vitesse. Appuyez sur le bouton jusqu'à ce que la DEL rouge s'éteigne.

SHIMANO

SHIMANO INC.

3-77 Oimatsu-cho, Sakai-ku, Sakai City, Osaka 590-8577, Japan

Remarque : les spécifications peuvent être modifiées sans préavis. (French)
