Type de produit	Dérailleur arrière électrique (Di2)
Marque	Shimano
Modèle	RDM9050GS
Utilisation	Vélo de route ou VTT (selon version)
Alimentation	Batterie Di2 (externe ou intégrée)
Poids approximatif	250 g
Dimensions	Longueur environ 100 mm
Matériaux	Aluminium, acier, plastique renforcé
Fonctions principales	Changement de vitesse électronique, fonction de protection RD, compatibilité E-TUBE
Entretien et nettoyage	Nettoyer avec un chiffon humide et détergent neutre ; lubrifier les parties mobiles
Sécurité	Ne pas démonter, ne pas utiliser de solvants agressifs, respecter les consignes de sécurité
Pièces détachées et réparabilité	Contacter le revendeur pour les pièces et mises à jour logicielles
Informations générales	Notice d'utilisation fournie ; garantie limitée contre vices de fabrication
Connectivité	Port E-TUBE pour connexion au système Di2

FOIRE AUX QUESTIONS - RDM9050GS SHIMANO

Comment nettoyer le dérailleur arrière RDM9050GS ?

Utilisez un chiffon humide avec un détergent neutre. Évitez les diluants ou solvants agressifs. Lubrifiez les parties mobiles après nettoyage.

Quelle est la fonction de protection RD ?

En cas de chute ou impact, la protection RD coupe la connexion moteur-plaquette pour protéger le système. Pour la réinitialiser, maintenez le bouton du raccord [A] enfoncé pendant 5 secondes ou plus jusqu'à ce que la DEL rouge s'éteigne.

Puis-je utiliser un nettoyeur haute pression pour laver mon vélo ?

Non, cela risquerait d'endommager les composants électroniques. Nettoyez à la main avec un chiffon doux.

Comment savoir si la chaîne doit être remplacée ?

Vérifiez si la chaîne s'est allongée ou si elle présente des fissures. Consultez le lieu d'achat pour un remplacement si nécessaire.

Le dérailleur ne répond plus, que faire ?

Vérifiez d'abord que la batterie Di2 est chargée. Si le problème persiste, la protection RD peut être activée. Essayez de réinitialiser en appuyant sur le bouton du raccord [A] pendant 5 secondes.

Puis-je mettre à jour le logiciel du dérailleur moi-même ?

Non, contactez votre revendeur ou consultez le site Shimano pour les mises à jour. Elles nécessitent un outil spécial.

Quels types de solvants sont interdits ?

N'utilisez jamais de solvants acides ou alcalins (ex. produits antirouille). Ils peuvent fragiliser la chaîne et causer des accidents.

Comment retirer la roue arrière ?

Placez d'abord le contacteur de la manette en position ARRÊT pour éviter d'endommager le système Di2.

Que faire si la DEL du raccord [A] reste allumée en rouge ?

Cela indique que la protection RD est active. Appuyez sur le bouton jusqu'à ce que la DEL s'éteigne. Si cela ne fonctionne pas, contactez un revendeur.

Le dérailleur est-il étanche ?

Les composants sont conçus pour résister à la pluie, mais ne les immergez pas volontairement dans l'eau. Évitez également les nettoyeurs haute pression.

MODE D'EMPLOI RDM9050GS SHIMANO

Dérailleur arrière (Di2)

MISE EN GARDE IMPORTANTE

- Contactez le lieu d'achat ou distributeur pour toute information concernant l'installation, le réglage et le remplacement des produits non mentionnés dans le présent mode d'emploi. Un manuel du revendeur à l'attention des mécaniciens vélo professionnels et expérimentés peut être consulté sur notre site Internet (https://si.shimano.com).

Pour des raisons de sécurité, lisez attentivement et entièrement ce « mode d'emploi » avant toute utilisation et veillez à bien respecter les consignes. Rangez-le de façon à pouvoir y accéder à tout moment.

Les instructions suivantes doivent être observées à tout moment afin d'éviter toute blessure corporelle ou tout dégât causé à l'équipement et à la zone de travail. Les instructions sont classées en fonction du degré de dangerosité ou de l'ampleur des dégâts pouvant survenir si le produit est mal utilisé.

⚠️ DANGER	Le non-respect de ces instructions entraîne des blessures graves ou mortelles.
⚠️ AVERTISSEMENT	Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.
⚠️ ATTENTION	Le non-respect de ces instructions peut entraîner des blessures corporelles ou endommager l’équipement et la zone de travail.

Informations importantes concernant la sécurité

AVERTISSEMENT

• Ne démontez et ne modifiez pas ce produit. Cela pourrait entraîner un dysfonctionnement du produit et vous pourriez brusquement chuter et vous blesser gravement.
• N'utilisez jamais de solvants à base d'acide ou d'alcali tels que des produits pour enlever la rouille. Si vous utilisez ces solvants, la chaîne risque de se casser et vous risquez de vous blesser grièvement.
• Nettoyez régulièrement la chaîne avec un nettoyant pour chaîne approprié. Les intervalles entre les entretiens dépendent de l'utilisation et des conditions de conduite.
• Vérifiez si la chaîne n'est pas endommagée (déformation ou fissure), si elle n'a pas sauté ou si elle ne présente pas d'autres anomalies tel qu'un changement de vitesse involontaire. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur. La chaîne risque de se briser et d'entraîner votre chute.

Remarque

- Assurez-vous que le cache et l'embout de l'unité de plaque sont installés avant d'utiliser le vélo.

* Pour VTT

• Veillez à ne pas laisser de l'eau entrer dans les ports E-TUBE.
• Les éléments sont conçus pour être parfaitement étanches et pour résister à des conditions de conduite par temps humide. Cependant, ne les placez pas volontairement dans l'eau.
• Ne lavez pas votre vélo avec un nettoyeur à haute pression. Si de l'eau entre dans les éléments, des problèmes de fonctionnement ou de la rouille risquent d'apparaître.
• Maniez les éléments avec soin et évitez de les soumettre à des chocs violents.
• N'utilisez pas de diluants ou d'autres solvants agressifs pour nettoyer les produits. De tels solvants risquent d'endommager la surface. Lorsque vous nettoyez les produits, utilisez un chiffon humidifié avec un détergent neutre dilué dans de l'eau.
• Si les opérations de changement de vitesse ne se font pas de manière régulière, nettoyez le dérailleur et lubrifiez toutes les pièces mobiles.
• Si la chaîne n'arrête pas de sauter, faites remplacer les pignons et la chaîne auprès de votre lieu d'achat.
• Si vous entendez un bruit anormal en raison d'un jeu excessif au niveau du galet en roulant, vous devez faire remplacer le galet à votre lieu d'achat.
• Les pignons doivent être lavés régulièrement avec un détergent neutre. De plus, nettoyer la chaîne avec un produit détergent neutre et la lubrifier peut être un moyen efficace pour allonger la durée de vie des pignons et de la chaîne.
• Contactez le lieu d'achat pour effectuer les mises à jour du logiciel du composant. Les informations les plus récentes sont disponibles sur le site Internet de SHIMANO.
• Les produits ne sont pas garantis contre l'usure naturelle et les détériorations résultant de l'utilisation normale et du vieillissement.

Inspections régulières avant d'utiliser le vélo

Avant d'utiliser le vélo, vérifiez les éléments suivants. Si un problème quelconque est décelé, rendez-vous au lieu d'achat ou chez un distributeur.

• Est-ce que le changement des vitesses se déroule sans heurts ?
• Est-ce que le jeu en excès a augmenté dans les maillons ?
• Est-ce que le jeu en excès a augmenté dans les galets ?
• Y-a-t-il des bruits anormaux qui viennent du dérailleur ?
  • La chaîne s'est-elle allongée ?
• Y-a-t-il des dégâts visibles sur la chaîne ?
• Est-ce que le cache de prise est installé en position correcte ?

* Pour VTT

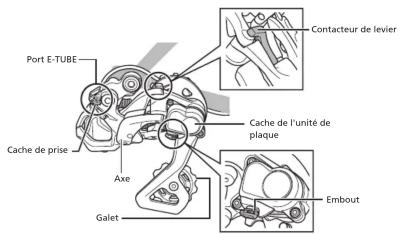

Noms des pièces

Pour ROUTE

Port E-TUBE Gallet Axe

Pour VTT

Port E-TUBE Cache de prise Axe Galet Contacteur de levier Cache de l'unité de plaque Embout

Mode d'emploi

Lorsque vous retirez la roue arrière, veillez à d'abord placer le contacteur de la manette en position ARRÊT.

* La forme et la position du contacteur de la manette dépendent du modèle.

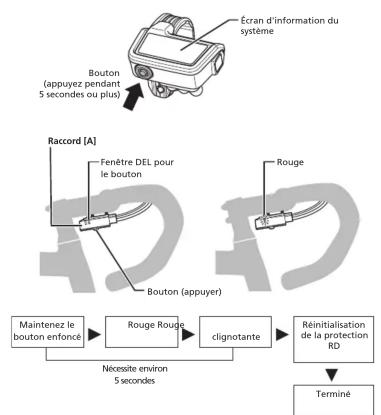

À propose de la fonction de protection RD

* Faites tourner le plateau tout en relançant le fonctionnement après l'activation de la fonction de protection RD.

Pour protéger le système en cas de chute du vélo et de fort impact, la fonction de protection RD s'active et interrompt temporairement la connexion entre le moteur et la plaquette, ce qui altère le fonctionnement correct du dérailleur arrière. Si cela se produit, appuyez de manière prolongée sur le bouton mode dans l'écran

d'information du système ou sur le bouton du raccord [A] pendant 5 secondes ou plus. Cela rétablira la connexion entre le moteur et la plaquette, et annulera la fonction de protection RD du dérailleur arrière. Lorsque la récupération n'est pas possible en utilisant les boutons, elle peut être possible à la main. Vérifiez à l'avance avec votre lieu d'achat.

Lorsque la DEL rouge du raccord [A] est allumée, le dérailleur arrière ne change pas de vitesse. Appuyez sur le bouton jusqu'à ce que la DEL rouge s'éteigne.

SHIMANO

SHIMANO INC.

3-77 Oimatsu-cho, Sakai-ku, Sakai City, Osaka 590-8577, Japan

Remarque : les spécifications peuvent être modifiées sans préavis. (French)
